建筑、排水、机电管线交叉、排布避让原则
机电专业常规管线综合排布原则
机电专业常规管线综合排布原则个人为大家总结一些常规管线综合排布中用到的最常用、最基础的知识,为大家在专业上简单扫一扫盲!综合排布定义及目的管线综合排布是将构筑物中的暖通(防排烟风管,通风空调风管)给排水(给水管,排水管及消防水管)电气(强、弱电桥架)等管线进行合理排布,使之在满足使用功能的前提下,达到减小管线占用构筑物预留空间,满足大空间、走廊灯净高要求,并且方便安装,易于调试检修的目的。
综合排布避让原则01大管优先因为小管道造价低易安装;而大截面、大直径的管道,如空调通风管道、排水管道、排烟管道等占据的空间较大,在平面图中先作布置。
2临时管线避让长久管线临时管线由于使用需要,在正常运维中往往会被拆除,所占空间受到极大程度的浪费,所以将其使用空间让给永久使用管线最为合理。
3有压让无压无压管道,如生活污水管、废水管、雨水管、冷凝水管都是靠重力排水,因此,水平管段必须保持一定的坡度,是顺利排水充分条件,所以在与有压管道交叉时,有压管道应避让。
4金属管避让非金属管因为金属管较容易弯曲、切割和连接。
5电气避热避水水管的垂直下方不宜布置电气管线,另外在热水管道上方也不宜布置电气管线。
6消防水管避让冷冻水管(同管径)因为冷冻水管有保温,有利于工艺和造价。
7低压管避让高压管因为高压管造价高。
8强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能化线路易受强电线路电磁场的干扰,因此强电线路与弱电线路不应敷设在同一个电缆槽内,而且桥架间留一定距离。
9附件少的管道避让附件多的管道这样有利于施工和检修,更换管件。
各种管线在同一处布置时,还应尽可能做到呈直线、互相平行、不交错,还要考虑预留出安装、维修更换的操作距离、设置支吊架的空间等。
10冷水管让热水管因热水管如果连续调整标高,易造成积气等。
综合排布思路01间距原则首先对单专业进行整体把控,管线水平排布,做到单专业管线与管线之间减少交叉碰撞,整齐美观的效果。

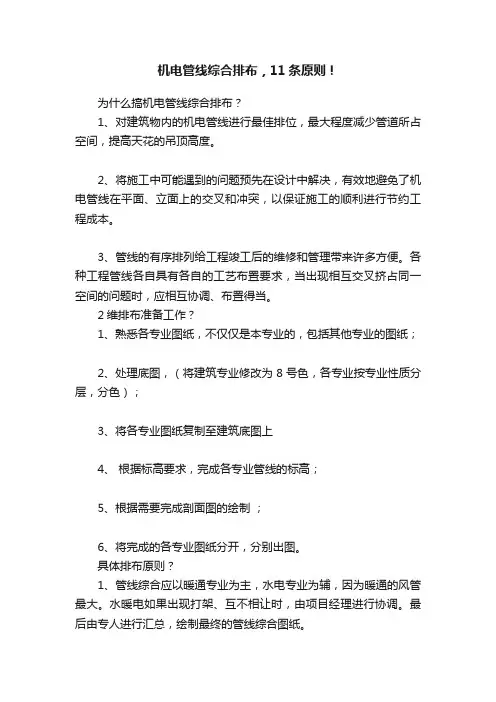

机电管线综合排布,11条原则!
机电管线综合排布,11条原则!为什么搞机电管线综合排布?1、对建筑物内的机电管线进行最佳排位,最大程度减少管道所占空间,提高天花的吊顶高度。
2、将施工中可能遇到的问题预先在设计中解决,有效地避免了机电管线在平面、立面上的交叉和冲突,以保证施工的顺利进行节约工程成本。
3、管线的有序排列给工程竣工后的维修和管理带来许多方便。
各种工程管线各自具有各自的工艺布置要求,当出现相互交叉挤占同一空间的问题时,应相互协调、布置得当。
2维排布准备工作?1、熟悉各专业图纸,不仅仅是本专业的,包括其他专业的图纸;2、处理底图,(将建筑专业修改为8号色,各专业按专业性质分层,分色);3、将各专业图纸复制至建筑底图上4、根据标高要求,完成各专业管线的标高;5、根据需要完成剖面图的绘制;6、将完成的各专业图纸分开,分别出图。
具体排布原则?1、管线综合应以暖通专业为主,水电专业为辅,因为暖通的风管最大。
水暖电如果出现打架、互不相让时,由项目经理进行协调。
最后由专人进行汇总,绘制最终的管线综合图纸。
2、暖通的风管如果不止一根,一般来说,排烟管宜高于其他风管;大风管宜高于小风管。
两个风管如果只是在局部交叉,可以安装在同一标高,交叉的位置小风管绕大风管。
3、水管方面,有压管绕无压管。
4、空调水平干管宜高于风机盘管。
5、冷凝水应考虑坡度,吊顶的实际安装高度通常由冷凝水的最低点决定。
6、电气专业桥架安装比较自由,可以见缝插针,建议先把空调、给排水的管道安排好,再考虑桥架的空间。
桥架不宜安装在水管的正下方。
7、给排水的管道较多,有条件的情况下建议其单独占一段水平空间,不与空调管道并行。
但是高度紧张时这样的想法是很难实现的。
实在安排不下时,让个别水管穿梁。
如果穿梁都无法解决吊顶的问题,那只好改系统了,比如水管全改成竖向系统,不走水平管。
8、从走道进入房间的新风支管如果与梁或者其他管道打架,可以改用软风管,自由弯曲,绕开障碍物。
9、走道吊顶里不能全部摆满,要留出一定的操作空间,便于以后检修。
管道避让原则 (2)
建筑、排水、机电管线布置原则:管线交叉布置原则:一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉,采用的处理方法须征得权属单位和其他单位同意。
2.管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理的方法在施工排水管道时,为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏,应进行必要的处理。
1.混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2.混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3.混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于900。
4.圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5.排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道的原开槽断面处加强。
6.当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
7.一条排水管道在下,另一排水管道或热力管沟在上,上下管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填C8混凝土、填砂。

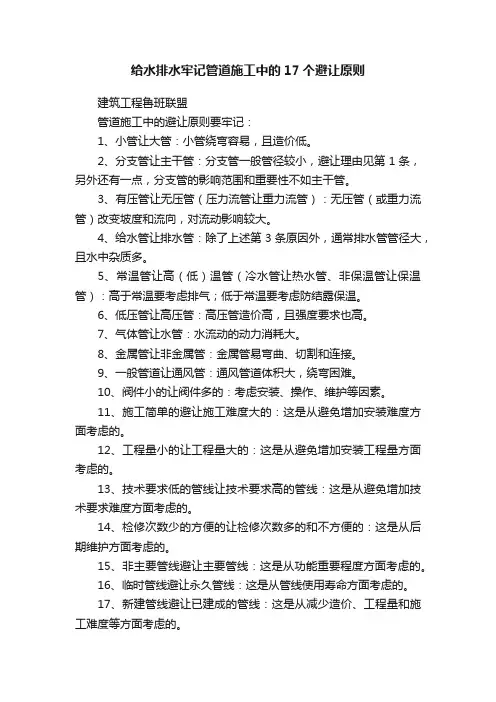

给水排水牢记管道施工中的17个避让原则
给水排水牢记管道施工中的17个避让原则建筑工程鲁班联盟管道施工中的避让原则要牢记:1、小管让大管:小管绕弯容易,且造价低。
2、分支管让主干管:分支管一般管径较小,避让理由见第1条,另外还有一点,分支管的影响范围和重要性不如主干管。
3、有压管让无压管(压力流管让重力流管):无压管(或重力流管)改变坡度和流向,对流动影响较大。
4、给水管让排水管:除了上述第3条原因外,通常排水管管径大,且水中杂质多。
5、常温管让高(低)温管(冷水管让热水管、非保温管让保温管):高于常温要考虑排气;低于常温要考虑防结露保温。
6、低压管让高压管:高压管造价高,且强度要求也高。
7、气体管让水管:水流动的动力消耗大。
8、金属管让非金属管:金属管易弯曲、切割和连接。
9、一般管道让通风管:通风管道体积大,绕弯困难。
10、阀件小的让阀件多的:考虑安装、操作、维护等因素。
11、施工简单的避让施工难度大的:这是从避免增加安装难度方面考虑的。
12、工程量小的让工程量大的:这是从避免增加安装工程量方面考虑的。
13、技术要求低的管线让技术要求高的管线:这是从避免增加技术要求难度方面考虑的。
14、检修次数少的方便的让检修次数多的和不方便的:这是从后期维护方面考虑的。
15、非主要管线避让主要管线:这是从功能重要程度方面考虑的。
16、临时管线避让永久管线:这是从管线使用寿命方面考虑的。
17、新建管线避让已建成的管线:这是从减少造价、工程量和施工难度等方面考虑的。
本文来自建筑工程鲁班联盟。
====================================== ========看完别忘====================================== ========【关注“给水排水”】1、微信号搜索“wwe1964”或“给水排水”。
排水、机电管线交叉、排布避让原则
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉,采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距,且有压管道避让无压管道、支管避让干线管、小口径管避让大口径管。
二、管道交叉处理的方法1、混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支撑。
2、混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管、钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管或铸铁管交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支撑管道。
当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于90°。
4、圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5、排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
7、一条排水管道在下,另一排水管道或热力管沟在上,上下管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填C8混凝土、填砂。
8、排水方沟在下,另一排水管道或热力方沟在上,高程冲突,上下管道同时施工时,增强上面管道基础,位于下面排水方沟的顶板或根据情况,压扁排水方沟断面,但不应减小过水断面。

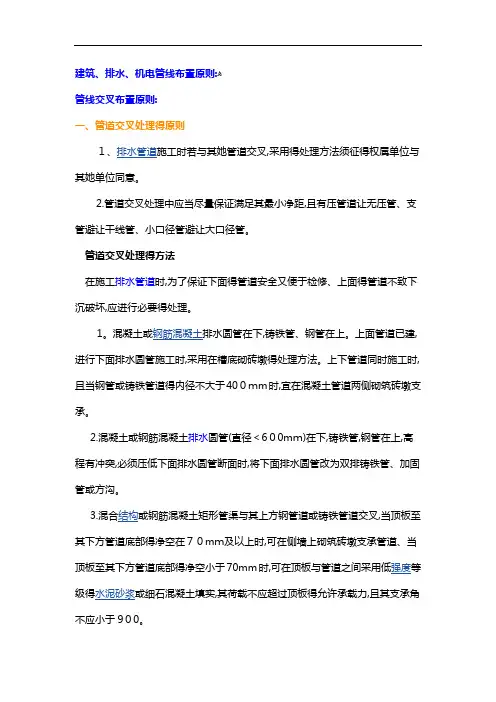

管道避让原则
建筑、排水、机电管线布置原则:ﻫ管线交叉布置原则:一、管道交叉处理得原则1、排水管道施工时若与其她管道交叉,采用得处理方法须征得权属单位与其她单位同意。
2.管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理得方法在施工排水管道时,为了保证下面得管道安全又便于检修、上面得管道不致下沉破坏,应进行必要得处理。
1。
混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩得处理方法。
上下管道同时施工时,且当钢管或铸铁管道得内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2.混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3.混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部得净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道、当顶板至其下方管道底部得净空小于70mm时,可在顶板与管道之间采用低强度等级得水泥砂浆或细石混凝土填实,其荷载不应超过顶板得允许承载力,且其支承角不应小于900。
4、圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5.排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道得原开槽断面处加强。
6。
当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下得沟槽中回填低强度等级得混凝土、石灰土或砌砖、排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部得材料为低强度等级得混凝土,回填材料与电缆管块基础间不得有空隙。
7。
一条排水管道在下,另一排水管道或热力管沟在上,上下管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填C8混凝土、填砂、8。
建筑给排水、机电管线交叉、排布避让原则
建筑给排水、机电管线交叉、排布避让原则一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉,采用的处理方法须征得权属单位和其他单位同意。
2.管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理的方法在施工排水管道时,为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏,应进行必要的处理。
1.混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2.混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3.混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于900。
4.圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5.排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道的原开槽断面处加强。
6.当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
7.一条排水管道在下,另一排水管道或热力管沟在上,上下管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填C8混凝土、填砂。
管道避让原则25456
建筑、排水、机电管线布置原则:管线交叉布置原则:一、管道交叉处理的原则1、施工时若与其他管道交叉,采用的处理方法须征得权属单位和其他单位同意。
2.管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理的方法在施工时,为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏,应进行必要的处理。
1.混凝土或排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2.混凝土或钢筋混凝土圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3.混合或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采用低等级的或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于900。
4.圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5.排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道在跨越下面管道的原开槽断面处加强。
6.当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
7.一条排水管道在下,另一排水管道或热力管沟在上,上下管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填C8混凝土、填砂。
BIM建筑、排水、机电管线综合排布避让原则
BIM建筑、排水、机电管线综合排布避让原则BIM技术在建筑、排水、机电管线交叉、排布避让原则,管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉,采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法施工排水管道时,为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏,应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于900。
4、圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5、排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
管道避让原则
建筑.排水.机电管线安插原则:管线交叉安插原则:一.管道交叉处理的原则1.排水管道施工时若与其他管道交叉,采取的处理办法须征得权属单位和其他单位赞成.2.管道交叉处理中应当尽量包管知足其最小净距,且有压管道让无压管.支管回避干线管.小口径管回避大口径管.管道交叉处理的办法在施工排水管道时,为了包管下面的管道安然又便于检修.上面的管道不致下沉损坏,应进行须要的处理.1.混凝土或钢筋混凝土排水圆管鄙人,铸铁管.钢管在上.上面管道已建,进行下面排水圆管施工时,采取在槽底砌砖墩的处理办法.高低管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承.2.混凝土或钢筋混凝土排水圆管(直径<600mm)鄙人,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管.加固管或方沟.3.混杂构造或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道.当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采取低强度等级的水泥砂浆或细石混凝土填实,其荷载不该超出顶板的许可承载力,且其支承角不该小于900.4.圆形或矩形排水管道在上,铸铁管.钢管鄙人,高低管道同时施工时,在铸铁管.钢管外加套管或管廊.5.排水管道在上,铸铁管.钢管鄙人,埋深较大挖到槽底有艰苦,进行上面排水管道施工时,上面排水管道基本在跨越下面管道的原开槽断面处加强.6.当排水管道与其上方电缆管块交叉时,宜在电缆管块基本以下的沟槽中回填低强度等级的混凝土.石灰土或砌砖.排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂.电缆管块已建时,回填至电缆管块基本底部的材料为低强度等级的混凝土,回填材料与电缆管块基本间不得有闲暇.7.一条排水管道鄙人,另一排水管道或热力管沟在上,高低管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填C8混凝土.填砂.8.排水方沟鄙人,另一排水管道或热力方沟在上,高程冲突,高低管道同时施工时,加强上面管道基本,位于下面排水方沟的顶板或依据情形,压扁排水方沟断面,但不该减小过水断面.9.预应力混凝土管与已建热力管沟高程冲突,必须从其下面穿过施工时,先用钢管或钢筋混凝土套管过热力沟,再穿钢管代替预应力混凝土管.10.预应力混凝土管在上,其他管道鄙人,上面管道已建,进行下面管道施工时,一般鄙人面槽底或方沟盖板上砌支墩.二.机电装配工程管线分解排布筹划经由优化,对管线.装备分解排布,使管线.装备整体计划有序.合理.美不雅,最大程度的进步和知足建筑应用空间;降本增效.机电装配工程施工前的总体筹划是包管机电装配工程质量的须要阶段,对于现代建筑工程,特殊是具有较庞杂功效的智能建筑,其机电体系很庞杂,子体系许多.而机电体系全体都是由管.线将功效装备贯穿连接而成,这些管.线.装备在建筑物内肯定要占领必定的空间,而现代建筑的内部空间是有限的.所以,机电装配工程的管.线.装备的合理安插就成为机电装配工程施工筹划的重要义务.总包单位在机电工程开工之前就应完成各体系的管道.电气线路.机电装备的安插,并与土建专业进行周全调和,构造施工时应做好亲密合营,做好预留预埋工作.防止在机电装配施工时在主体构造上开洞,并可以使土建和机电的细部处理都可以或许预留足够的空间.由总包单位的机电司理负责组织各专业工程师,以及分包单位专业工程师,进行分解排布筹划,应对给排水.空调.消防.电气.智能等全体管线进行分解安插筹划,对各类管道.线路.装备的地位.走向.交叉点.支吊架(地位.情势).管道的敷设方法(明敷.暗敷)等等进行深刻的研讨,并形成管线.装备的地位排布详图.节点图.剖面图.支架地位图.支架构造图等.这就是我们常说的“二次设计”或“深化设计”.这项工作须要时应征得原设计单位的承认.施工时由各专业工程师严厉组织实行.要科学合理排布管线 ,使各类管线的高度.走向合理.美不雅,防止在管线安插中消失违背规范的现象.当水.风.电三个体系交叉时,谁应当在上,谁应当鄙人,谁应当直行.谁应当跨越,这些原则在施工之初就应当加以明白.一般讲自上而下应为电.风.水.因为风管的截面最大,所以一般在分解安插管道时应起首斟酌风管的标高和走向,但同时要斟酌较大管径水管的安插,尽量防止大口径水管和风管在同一房间内多次交叉,尽量削减水.风管道转弯的次数,防止无谓地增长水.风的流淌阻力,同时也可以防止水.风管道产朝气阻.喘震.水击等问题.管道排布回避原则:小管回避大管,有压管回避无压管,水管回避风管,电管.桥架应在水管上方.先装配大管后装配小管,先施工无压管后施工有压管,先装配上层的电管.桥架后装配基层水管.一是在包管知足设计和应用功效的前提下,管道.管线尽量暗装于管道井.电井内.管廊内.吊顶内.请求明装的尽可能的将管线沿墙.梁.柱走向敷设,最好是成排.分层敷设安插.从而达到管线多而稳固.排布错落有序.层次分明.走向合理.管线交叉处置得当.装配美不雅的请求.二是精确.合理设置支.吊架,尽量应用共用支.吊架,包管管道支吊架的规范间距,下降工程成本.三是施工治理人员对工程的整体情形做到心中稀有,特殊是分包单位的施工项目严厉按照同一的分解排布详图.节点图施工,工序组织合理穿插.四是与构造.装潢工程进行充分的调和,使预留.预埋实时.精确,防止二次剔凿,防止末尾装备与装潢工程消失不调和的问题.总之,机电装配工程有一系列的检测.实验,在功效方面少少产生问题,但在不雅感方面筹划得好,就是锦上添花;不筹划,就肯定是一团遭.管线分解筹划的重点是屋面.楼层走廊吊顶和地下室.装备机房(给水.消防泵房.空调机房.变配电室.换热站).给排水管道井.管廊.吊顶内.卫生间.装备层.强电井.弱电井.空调井等部位重点进行排布筹划.屋面为什么会成为重点,建筑物上部的给水.空调.消防等管道安插在屋面上,以节俭室内空间.所以如今许多设计将管道.装备安插在屋面上.所以,在进行屋面管线分解安插时,除管线本身的安插以外,还必须与土建专业进行调和,以包管管线的支架高度必须知足屋面防水细部构造的泛水高度的划定,屋面装备的基本施工应随构造层施工一同进行施工,包管基本的稳固与泛水高度达到请求.走廊吊顶内部是管线安插最分散的地位,对楼层走廊吊顶内管线的分解安插不单要合理肯定各专业管线的标高.地位,使各专业管线具有合理的空间,同时还应对各专业的施工次序予以肯定,从而使各专业工序交叉施对象有合理的时光.。
BIM建筑、排水、机电管线综合排布避让原则及出图规范
BIM技术在建筑、排水、机电管线交叉、排布避让原则,管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉,采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法施工排水管道时,为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏,应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于900。
4、圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5、排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
建筑、排水、机电管线交叉、排布避让原则
【建筑通】建筑、排水、机电管线交叉、排布避让原则建筑、排水、机电管线布置原则:管线交叉布置原则:一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉,采用的处理方法须征得权属单位和其他单位同意。
2.管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理的方法在施工排水管道时,为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏,应进行必要的处理。
1.混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2.混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3.混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于900。
4.圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5.排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道的原开槽断面处加强。
6.当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
7.一条排水管道在下,另一排水管道或热力管沟在上,上下管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填C8混凝土、填砂。
机电综合管线排布避让原则
机电综合管线排布避让原则
1.各类管线避让:在安装机电设备时,需要考虑到各类管线的避让。
例如,电缆、水管、燃气管道等需要避开重要的机电设备,以免影响设备
的安装和使用。
2.空间利用合理化:为了充分利用有限的空间,机电设备在排布时应
考虑合理布局,避免设备之间的交叉或重叠。
通过合理的排布,可以节约
空间,提高建筑物的整体效率。
3.安全距离和避震:安装机电设备时,需要考虑到设备之间的安全距
离和避震措施。
安全距离可以减少设备之间的相互干扰,避免意外事故的
发生。
同时,合理的避震措施可以减少设备受到地震等外力的影响,保证
设备的正常运行。
4.易于维修和检修:机电设备的排布需要充分考虑到日后的维修和检
修工作。
合理的排布可以使维修人员更容易进入设备区域,并且可以方便
地操作和维修设备。
这样可以节约维修时间,降低维修成本。
5.防火安全:机电设备安装过程中需要注意防火安全。
例如,在安装
电缆时,应将电缆与易燃物隔离,并保持一定的距离。
此外,机电设备本
身也需要有防火措施,如设置灭火器或消防水带等。
6.美观:机电设备的排布还需要考虑到建筑物的美观性。
合理的排布
可以使机电设备与周围环境协调一致,不仅保证了设备的正常运行,还增
加了建筑物的整体美感。
总之,机电综合管线排布避让原则需要综合考虑多个因素,包括安全性、空间利用、维修便捷性、防火安全和美观等。
通过合理的排布和布局,可以保证机电设备的正常运行和安全使用。
机电综合管线排布避让原则及出图的规范
机电综合管线排布避让原则及出图的规范BIM技术在建筑、排水、机电管线交叉、排布避让原则,管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉,采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法施工排水管道时,为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏,应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时,可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于900。
4、圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5、排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
管线综合排布原则
机电管线综合图实施细则1设计依据机电综合图应参照以下内容进行综合:1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范,行业标准以及标准图集2机电管线综合要求2.1综合排布目的:合理布置各专业管线,最大限度的增加建筑使用空间,减少由于管线冲突造成的二次施工。
22综合排布内容:(1)综合协调机房及各楼层平面区域或吊顶内各专业的路由,确保在有效的空间内合理布置各专业的管线,以保证吊顶的高度,同时保证机电各专业的有序施工。
(2 )综合排布机房及各楼层平面区域内机电各专业管线,协调机电与土建、精装修专业的施工冲突。
弥补原设计不足,减少因此造成的各种损失。
(3 )综合协调竖向管井的管线布置,使管线的安装工作顺利地完成,并能保证有足够多的空间完成各种管线的检修和更换工作。
3机电综合图工作流程图纸下发、存档4管线综合排布原则4.1总体原则:风管布置在上方(当有重力排水时,通风必须让重力排水管道),电管、桥架和水管在同一高度时候,水平分开布置;在同一垂直方向时,电管、桥架在上,水管在下进行布置。
综合协调,利用可用的空间。
4.2避让原则:⑴有压管让无压管,水管让风管,小管线让大管线,施工简单的避让施工难度大的。
施工时:先安装大管,后安装小管;先施工无压管,后施工有压管;先施工上层电管、桥架,后安装下层水管。
4.3管道间距考虑到水管外壁,空调水管、空调风管保温层的厚度。
电气桥架、水管,外壁距墙的距离,最小有100mm 的距离,直管段风管距墙距离最小150mm沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域,根据实际情况确定距墙柱距离,管线布置时考虑无压管道的坡度。
不同专业管线间距离,尽量满足施工规范要求(见附表)。
4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装,电气桥架安装后放线的操作空间及以后的维修空间,电缆布置的弯曲半径不小于电缆直径的15倍。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑、排水、机电管线交叉、排布避让原则管线交叉布置原则:
一、管道交叉处理的原则
1、排水管道施工时若与其他管道交叉,采用的处理方法须征得权属
单位和其他单位同意。
2.管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理的方法
在施工排水管道时,为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏,应进行必要的处理。
1.混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。
上面管
道已建,进行下面排水圆管施工时,采用在槽底砌砖墩的处理方法。
上下管道同时施工时,且当钢管或铸铁管道的内径不大于400mm时,宜在混凝土管道两侧砌筑砖墩支承。
2.混凝土或钢筋混凝土排水圆管(直径<600mm)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面
排水圆管改为双排铸铁管、加固管或方沟。
3.混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部的净空在70mm及以上时,可在侧
墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm
时,可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实,其荷载不应超过顶板的允许承载力,且其支承角不应小于900。
4.圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。
5.排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道的原开槽断面处加强。
6.当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。
电缆管块已建时,回填至电缆管块基础底部的材料为低强度等级的混凝土,回填材料与电缆管块基础间不得有空隙。
7.一条排水管道在下,另一排水管道或热力管沟在上,上下管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填C8混凝土、填砂。
8.排水方沟在下,另一排水管道或热力方沟在上,高程冲突,上下管道同时施工时,增强上面管道基础,位于下面排水方沟的顶板或根据情况,压扁排水方沟断面,但不应减小过水断面。
9.预应力混凝土管与已建热力管沟高程冲突,必须从其下面穿过施工时,先用钢管或钢筋混凝土套管过热力沟,再穿钢管代替预应力混凝土管。
10.预应力混凝土管在上,其他管道在下,上面管道已建,进行下面管道施工时,一般在下面槽底或方沟盖板上砌支墩。
二、机电安装工程管线综合排布策划
1.管线综合排布策划目的
经过优化,对管线、设备综合排布,使管线、设备整体布局有序、合理、美观,最大程度的提高和满足建筑使用空间;降本增效。
机电安装工程施工前的总体策划是保证机电安装工程质量的必要阶段,对于现代建筑工程,特别是具有较复杂功能的智能建筑,其机电系统很复杂,子系统很多。
而机电系统全部都是由管、线将功能设备连结而成,这些管、线、设备在建筑物内必定要占据一定的空间,而现代建筑的内部空间是有限的。
所以,机电安装工程的管、线、设备的合理布置就成为机电安装工程施工策划的首要任务。
2.管线综合排布策划组织与实施
总包单位在机电工程开工之前就应完成各系统的管道、电气线路、机电设备的布置,并与土建专业进行全面协调,结构施工时应做好密切配合,做好预留预埋工作。
避免在机电安装施工时在主体结构上开洞,并可以使土建和机电的细部处理都能够预留足够的空间。
由总包单位的机电经理负责组织各专业工程师,以及分包单位专业工程师,进行综合排布策划,应对给排水、空调、消防、电气、智能等全部管线进行综合布置策划,对各种管道、线路、设备的位置、走向、
交叉点、支吊架(位置、形式)、管道的敷设方式(明敷、暗敷)等等进行深入的研究,并形成管线、设备的位置排布详图、节点图、剖面图、支架位置图、支架结构图等。
这就是我们常说的“二次设计”或“深化设计”。
这项工作必要时应征得原设计单位的认可。
施工时由各专业工程师严格组织实施。
3.管线综合排布与避让原则
要科学合理排布管线,使各种管线的高度、走向合理、美观,避免在管线布置中出现违反规范的现象。
当水、风、电三个系统交叉时,谁应该在上,谁应该在下,谁应该直行、谁应该跨越,这些原则在施工之初就应该加以明确。
一般讲自上而下应为电、风、水。
由于风管的截面最大,所以一般在综合布置管道时应首先考虑风管的标高和走向,但同时要考虑较大管径水管的布置,尽量避免大口径水管和风管在同一房间内多次交叉,尽量减少水、风管道转弯的次数,避免无谓地增加水、风的流动阻力,同时也可以避免水、风管道产生气阻、喘震、水击等问题。
管道排布避让原则:小管避让大管,有压管避让无压管,水管避让风管,电管、桥架应在水管上方。
先安装大管后安装小管,先施工无压管后施工有压管,先安装上层的电管、桥架后安装下层水管。
4.管线综合排布策划的效果要求
一是在保证满足设计和使用功能的前提下,管道、管线尽量暗装于管道井、电井内、管廊内、吊顶内。
要求明装的尽可能的将管线沿墙、
梁、柱走向敷设,最好是成排、分层敷设布置。
从而达到管线多而不乱、排布错落有序、层次分明、走向合理、管线交叉处置得当、安装美观的要求。
二是正确、合理设置支、吊架,尽量使用共用支、吊架,保证管道支吊架的规范间距,降低工程成本。
三是施工管理人员对工程的整体情况做到心中有数,特别是分包单位的施工项目严格按照统一的综合排布详图、节点图施工,工序组织合理穿插。
四是与结构、装饰工程进行充分的协调,使预留、预埋及时、准确,避免二次剔凿,避免末端设备与装饰工程出现不协调的问题。
总之,机电安装工程有一系列的检测、试验,在功能方面极少发生问题,但在观感方面策划得好,就是锦上添花;不策划,就肯定是一团遭。
5.管线综合排布的部位
管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房、变配电室、换热站)、给排水管道井、管廊、吊顶内、卫生间、设备层、强电井、弱电井、空调井等部位重点进行排布策划。
屋面为什么会成为重点,建筑物上部的给水、空调、消防等管道布置在屋面上,以节省室内空间。
所以现在很多设计将管道、设备安排在屋面上。
所以,在进行屋面管线综合布置时,除管线本身的布置以外,
还必须与土建专业进行协调,以保证管线的支架高度必须满足屋面防水细部构造的泛水高度的规定,屋面设备的基础施工应随结构层施工一同进行施工,保证基础的牢固与泛水高度达到要求。
走廊吊顶内部是管线布置最集中的位置,对楼层走廊吊顶内管线的综合布置不但要合理确定各专业管线的标高、位置,使各专业管线具有合理的空间,同时还应对各专业的施工顺序予以确定,从而使各专业工序交叉施工具有合理的时间。
