第二章_钢的加热转变1
(最新整理)钢的热处理西北工业大学第2章钢的加热转变
够细、数量足够多→阻碍A长大
4、冶炼方法 5、合金元素的作用各不相同
阻碍A长大的元素:Nb、Ti、V、Zr…… 无影响的元素:Cu、Co 加速A长大的元素:Mn、P
2021/7/26
32
五、晶粒的控制及生产应用
1、利用Al脱氧细化 2、加细化晶粒合金元素 HSLA钢强化 3、快速加热 4、重结晶细化(正火)
应变能
2021/7/26
12
2021/7/26
13
2、长大
球化体
A包围碳化物,使碳化物与F分开,A形成F/A 和C/A两个界面,双向推进长大。
片状P
➢ 垂直片方向(在A、F中存在碳浓度差,引起 碳在以上两相中的扩散。为维持相界碳浓度 的平衡,原始组织F和碳化物相就会不断溶 解)。示意图
➢ 平行片方向( 体扩散+界面扩散)
界面迁移路程短,是主要长大方式→平行方向长 大速度快
2021/7/26
14
3、残余碳化物的溶解
实验证实F先溶解 F先溶解的原因
➢ 晶体结构 ➢ 碳浓度差异
4、奥氏体成分均匀化
2021/7/26
15
其他钢的奥氏体转变
亚共析钢:P转变为A后,F再 转变为A
过共析钢:P转变为A后,Fe3C 再转变为A
相变温度(临界点)
➢ 平衡相变点:A1、A3、Acm ➢ 实际加热时的相变点:Ac1、Ac3、Accm ➢ 实际冷却时的相变点:Ar1、Ar3、Arcm
形成条件
➢ Ac1、Ac3、Accm以上,有一定的过热度 ➢ 过热度大,容易形成 ➢ 实际相变温度与加热速度有关,不是固定值,
加热速度越快, Ac1、Ac3、Accm越高。
钢的过热与过烧
钢的过热与过烧1 概述在锅炉和压力容器制造中,对所用钢材进行热加工和热处理。
此时,如果加热温度控制不当,加热不均会使材料超温,导致材料机械性能恶化。
根据超温的程度和时间长短,钢材会发生脱碳,过热和过烧现象。
过热:钢被加热到Ac3以上某一温度,随着奥氏体晶粒的长大,在粗大的奥氏体晶界上,发生了化学成分的明显变化(主要是硫的偏析),在冷却时,或者在原始奥氏体晶界上保持了硫的偏析,或者产生了第二相(主要是硫化物)质点的网状沉积,导致晶界脆化,使钢的拉伸塑性和冲击韧性明显降低的现象。
开始发生过热现象的温度为过热温度。
不稳定过热(可恢复),稳定过热,如果没有硫的析出,不算是过热。
过烧:钢被加热到接近固相线或固-液两相温度范围内的某一温度后,在十分粗大奥氏体晶界上不仅发生了化学成分的明显变化(主要是硫和磷的偏析),而且局部或整个晶界出现烧熔现象,从而在晶界上形成了富硫,磷的液相。
在随后的冷却过程中,晶界上产生富硫,磷的烧熔层,并伴随着形成硫化物,磷化铁等脆性相的沉积,导致晶界严重弱化,从而剧烈降低钢的拉伸塑性和冲击韧性的现象。
开始发生过烧现象的温度为过烧温度。
2 钢在高温加热中的变化2.1 奥氏体晶粒长大2.1.1 奥氏体晶粒长大速率D-晶粒长大后的平均晶粒直径,K-物性参数,t时间。
2.1.2 奥氏体晶粒长大影响因素2.1.2.1 化学成分和冶炼方法本质晶粒度指钢被加热到Ac3以上某一温度时奥氏体晶粒的大小。
本质粗晶粒钢在冶炼时只用锰铁脱氧(沸腾钢)或用锰铁、硅铁脱氧的钢本质细晶粒钢指在除锰铁和硅铁脱氧外,还用铝作脱氧剂的钢。
2.1.2.2 碳及合金元素含碳量增加,晶粒长大倾向增大。
强烈抑制晶粒长大:Al,Ti,Nb,V,Zr中等抑制晶粒长大:Mo,W,Cr微弱抑制晶粒长大:Cu,Co增加晶粒长大倾向:Mn,P2.1.2.3 加热温度2.1.2.4 保温时间2.2 钢在高温加热时的成分和组织变化2.2.1 第一阶段:钢从Ac3温度到其过热温度以下的温度区间内加热。
1-钢的加热工艺

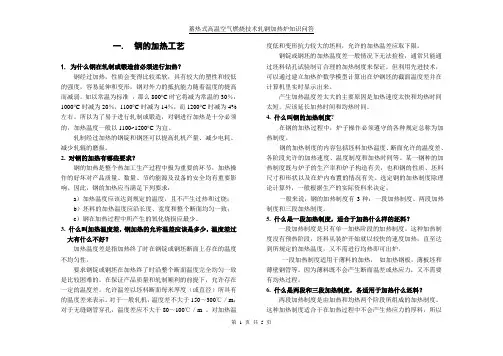

一.钢的加热工艺1.为什么钢在轧制或锻造前必须进行加热?钢经过加热,性质会变得比较柔软,具有较大的塑性和较低的强度,容易延伸和变形。
钢对外力的抵抗能力随着温度的提高而减弱。
如以常温为标准,那么800︒C时它将减为常温的30%,1000︒C时减为20%,1100︒C时减为14%,而1200︒C时减为4%左右。
所以为了易于进行轧制或锻造,对钢进行加热是十分必须的,加热温度一般以1100~1200︒C为宜。
轧制经过加热的钢锭和钢坯可以提高轧机产量、减少电耗、减少轧辊的磨损。
2. 对钢的加热有哪些要求?钢的加热是整个热加工生产过程中极为重要的环节,加热操作的好坏对产品质量、数量、节约能源及设备的安全均有重要影响。
因此,钢的加热应当满足下列要求:a)加热温度应该达到规定的温度,且不产生过热和过烧;b)坯料的加热温度应沿长度、宽度和整个断面均匀一致;c)钢在加热过程中所产生的氧化烧损应最少。
3. 什么叫加热温度差,钢加热的允许温差应该是多少,温度差过大有什么不好?加热温度差是指加热终了时在钢锭或钢坯断面上存在的温度不均匀性。
要求钢锭或钢坯在加热终了时沿整个断面温度完全均匀一致是比较困难的。
在保证产品质量和轧制顺利的前提下,允许存在一定的温度差。
允许温差以坯料断面每米厚度(或直径)所具有的温度差来表示。
对于一般轧机,温度差不大于150~300℃/m;对于无缝钢管穿孔,温度差应不大于80~100℃/m 。
对加热温度低和变形抗力较大的坯料,允许的加热温差应取下限。
钢锭或钢坯的加热温度差一般情况下无法捡检,通常只能通过坯料钻孔试验制订合理的加热制度来保证。
但利用先进技术,可以通过建立加热炉数学模型计算出在炉钢坯的截面温度差并在计算机里实时显示出来。
产生加热温度差太大的主要原因是加热速度太快和均热时间太短,应该延长加热时间和均热时间。
4. 什么叫钢的加热制度?在钢的加热过程中,炉子操作必须遵守的各种规定总称为加热制度。
热处理各章习题
第一章金属固态相变概论1、名词解释固态相变平衡转变惯习面取向关系2、填空题1) 理论是施行金属热处理的理论依据和实践基础。
2)固态金属发生的平衡转变主要有。
3)固态金属发生的非平衡转变主要有。
4)金属固态相变的类型很多,但就相变的实质来说,其变化不外乎以下三个方面:①;②;③。
5)相变时,(举一种)只有结构上变化;只有成分上的变化;只有有序化程度的变化;(举一种)兼有结构和成分的变化。
6)根据界面上两相原子在晶体学上匹配程度的不同,可分为等三类。
7)一般说来,当新相与母相间为界面时,两相之间必然存在一定的晶体学取向关系;若两相间无一定的取向关系,则其界面必定为界面。
3、金属固态相变有哪些主要特征?哪些因素构成相变阻力?哪些因素构成相变驱动力?第二章钢的加热转变1、名词解释奥氏体相变临界点(Ac1,Ac3,Accm, Ar1,Ar3,Arcm)晶粒度起始晶粒度本质晶粒度实际晶粒度2、填空题1)、奥氏体的形成遵循相变的一般规律,即包括和两个基本过程。
2)、晶粒长大是一个自发进行的过程,因为3)、晶粒长大的驱动力是。
4)、影响奥氏体晶粒长大的因素主要有。
5).大多数热处理工艺都需要将钢件加热到以上。
6).奥氏体是碳溶于所形成的固溶体。
8).奥氏体晶粒度有三种:晶粒度、晶粒度、晶粒度。
9). 在相同加热条件下,珠光体的片层间距越小,则奥氏体化的速度。
3、选择题(1) 奥氏体是碳溶解在__________中的间隙固溶体.(a)γ-Fe (b)α-Fe (c)Fe (d)立方晶系(2) 奥氏体形成的热力学条件为奥氏体的自由能______珠光体的自由能.(a)小于(b)等于(c)大于(d)小于等于(3) 奥氏体核的长大是依靠____的扩散, 奥氏体(A)两侧界面向铁素体(F)及渗碳体(C)推移来进行的.(a)铁原子(b)碳原子(c)铁碳原子(d)溶质原子(4) 渗碳体转变结束后, 奥氏体中碳浓度不均匀, 要继续保温通过碳扩散可以使奥氏体____.(a) 长大 (b) 转变 (c) 均匀化 (d) 溶解(5) 奥氏体的长大速度随温度升高而____.(a) 减小 (b) 不变 (c) 增大 (d) 无规律(6) 连续加热的奥氏体转变温度与加热速度有关.加热速度逾大, 转变温度____, 转变温度范围越小, 奥氏体___.(a)愈低, 愈均匀 (b)愈高, 愈不均匀(c)愈低, 愈不均匀 (d) 愈高, 愈均匀(7) 加热转变终了时所得A晶粒度为_____.(a)实际晶粒度 (b)本质晶粒度 (c)加热晶粒度 (d).起始晶粒度(8) 奥氏体晶粒半径逾小, 长大驱动力___(a)愈大 (b)不变 (c)逾小 (d)无规律4、奥氏体晶核优先在什么地方形成?为什么?5、以共析钢(P组织)为例,说明加热转变中奥氏体的形成机理,并画出A等温形成动力学图。
钢的热处理原理及工艺
6.67 0.89 14.8 0.41 0.02
表明: 相界面向α一侧推移速度比向Fe3C一侧的推移速度快14.8倍。 通常情况下,片状珠光体的α片厚度比Fe3C片厚度大7倍。 所以奥氏体等温形成时,总是α先消失,剩余Fe3C。
3)残余Fe3C溶解
未溶解,这些Fe3C称为残余Fe3C。
也是一个点阵重构和碳的扩散过程。
(1)过冷奥氏体缓慢冷却,分解的过冷度很小,得到 近于平衡的珠光体组织。 (2)冷却速度较快时,可把过冷奥氏体过冷到较低温 度,碳原子尚可扩散,铁原子不能扩散,得到贝氏体组织。 (3)更快速的冷却,奥氏体迅速过冷到不能进行扩散 分解,得到马氏体组织。
Figure 8. TTT Diagram and microstructures obtained by different types of cooling rates
dC
A 长大
∆Cr↔k
dx
∆Cr↔α
2)奥氏体晶格改组
一般认为: ①平衡加热过热度很小时,通过Fe原子子扩散完成晶格改组。
②当加热过热度很大时,晶格改组通过Fe原子切变完成。
2)奥氏体晶核的长大速度
奥氏体晶核向铁素体和渗碳体两侧推移速度是不同的。
780℃时,
v v Fe 3C
C Fe 3C C
α→γ结束后,还有相当数量的Fe3C尚
残余Fe3C溶解
4)奥氏体均匀化
在原来Fe3C部位,C%较高,而原来α部位C% 较低,必须经过适当保温后,奥氏体中的C%才能均 匀。
A 均匀化
共析碳钢A形成过程示意图
1.奥氏体晶核的形成 2.奥氏体晶核的长大 3.残余渗碳体的溶解 4.奥氏体成分的均匀化
