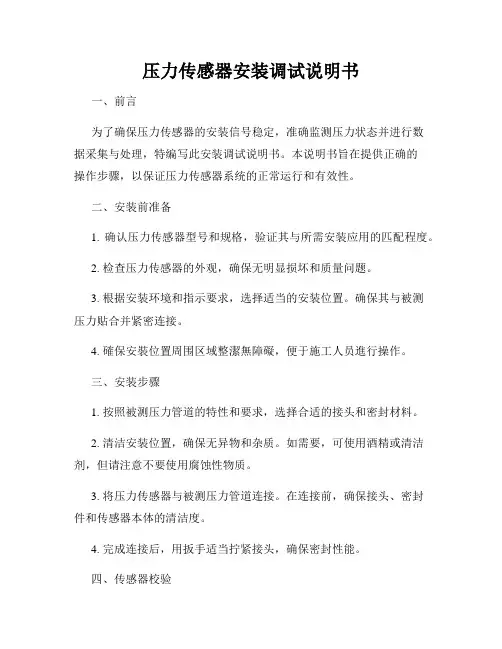

压力传感器安装调试说明书
压力传感器安装调试说明书一、前言为了确保压力传感器的安装信号稳定，准确监测压力状态并进行数据采集与处理，特编写此安装调试说明书。
本说明书旨在提供正确的操作步骤，以保证压力传感器系统的正常运行和有效性。
二、安装前准备1. 确认压力传感器型号和规格，验证其与所需安装应用的匹配程度。
2. 检查压力传感器的外观，确保无明显损坏和质量问题。
3. 根据安装环境和指示要求，选择适当的安装位置。
确保其与被测压力贴合并紧密连接。
4. 確保安裝位置周围区域整潔無障礙，便于施工人员進行操作。
三、安装步骤1. 按照被测压力管道的特性和要求，选择合适的接头和密封材料。
2. 清洁安装位置，确保无异物和杂质。
如需要，可使用酒精或清洁剂，但请注意不要使用腐蚀性物质。
3. 将压力传感器与被测压力管道连接。
在连接前，确保接头、密封件和传感器本体的清洁度。
4. 完成连接后，用扳手适当拧紧接头，确保密封性能。
四、传感器校验1. 安装完成后，先检查压力传感器与被测压力管道的连接是否牢固。
2. 通过液压或气压系统，逐步增加压力，观察传感器的响应情况。
确保传感器能准确读取压力变化并输出正确的信号。
3. 监测传感器与数据采集系统的连接是否正常。
可通过检验仪器或相应软件进行测试。
五、注意事项1. 安装过程中应确保施工人员操作安全，防止发生人员伤害和设备损坏。
2. 请避免过度拧紧接头，以免损坏传感器或被测压力管道。
3. 定期检查压力传感器，确保其连接可靠，并补充适量的润滑剂以保持正常工作。
4. 避免传感器长时间暴露于易燃、腐蚀性气体或液体环境中，以免影响传感器的性能和寿命。
5. 在使用过程中，如发现任何异常情况或故障，请立即停止使用，并联系售后服务部门进行维修或更换。
六、总结本安装调试说明书详细介绍了压力传感器的安装步骤和注意事项。
在安装过程中，请严格按照本说明书的要求进行操作，以确保安全和可靠性。
如有任何疑问或问题，请联系我们的技术支持部门。
我们将全力为您解决问题，保证压力传感器系统的正常运行。

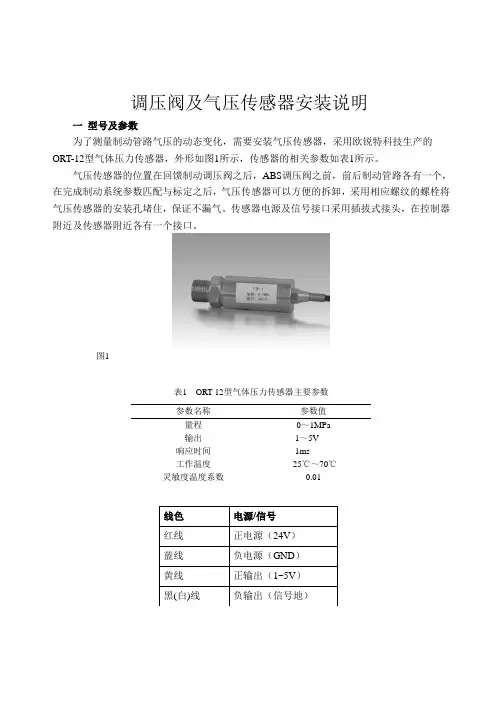

气压传感器及调压阀的安装(相对位置示意)
调压阀及气压传感器安装说明
一型号及参数
为了测量制动管路气压的动态变化，需要安装气压传感器，采用欧锐特科技生产的ORT-12型气体压力传感器，外形如图1所示，传感器的相关参数如表1所示。
气压传感器的位置在回馈制动调压阀之后，ABS调压阀之前，前后制动管路各有一个，在完成制动系统参数匹配与标定之后，气压传感器可以方便的拆卸，采用相应螺纹的螺栓将气压传感器的安装孔堵住，保证不漏气。
传感器电源及信号接口采用插拔式接头，在控制器附近及传感器附近各有一个接口。
图1
表1 ORT-12型气体压力传感器主要参数
参数名称参数值
量程0～1MPa
输出1～5V
响应时间1ms
工作温度-25℃～70℃
灵敏度温度系数0.01
二安装说明
如下图所示，回收制动的部件的安装位置。
图回收制动的部件在制动气路中的相对安装位置简图
从图中可见，气压传感器需要使用一个三通才能测量气路中的气压。
回馈制动调压阀需要串联在快放阀及继动阀的后面。
快放阀及继动阀原来的两个出口只使用一个，另一个堵住或接刹车灯/倒车灯传感器。
三通已经提供，需要工厂提供垫片，尺寸如附图。
压力传感器的正确连接与校准方法
压力传感器的正确连接与校准方法压力传感器是一种常见的工业测量仪器，通过量化介质的压力变化来输出电信号，用于测量压力。
然而，正确的连接和校准是确保压力传感器准确工作的关键。
本文将介绍压力传感器的正确连接和校准方法。
1. 连接方法压力传感器通常包含两个接口：电源接口和信号接口。
为了正确连接压力传感器，首先需要理解这两个接口。
电源接口通常需要连接到一个恒定的直流电源，以提供所需的电压，通常为3.3V或5V。
在连接电源之前，确保仔细查看压力传感器的规格书，以确定所需电压范围。
信号接口是连接到微控制器或数据采集系统的接口，以传输压力传感器输出的电信号。
常见的信号接口类型有模拟输出和数字输出。
模拟输出通过一个模拟电压信号来表示测量的压力值，通常为0-5V或0-10V。
而数字输出则通过串行通信协议（如I2C或SPI）输出压力值。
根据实际需求，选择适合的信号接口类型，并按照相应的接线方式连接到微控制器或数据采集系统。
在连接时，注意以下几点：1）使用合适的电缆进行连接，电缆的长度和材质应考虑信号传输的性能要求；2）尽量避免电缆与电源线、高压线等干扰源靠近，以减少干扰；3）连接时注意极性，确保电源和信号接口的正负极性正确。
2. 校准方法校准是保证压力传感器准确测量的关键步骤，下面介绍一种简单的校准方法。
首先，需要一台已知精确值的压力测量仪器（如校准泵），以提供参考压力值。
将该仪器连接到压力传感器的测量介质端口上。
接下来，按照以下步骤进行校准：1）将校准泵压力设置为已知值，记录校准泵的读数和压力传感器的输出电信号；2）持续改变校准泵的压力，记录对应的读数和电信号，确保覆盖整个测量范围；3）绘制读数和电信号之间的关系曲线；4）根据曲线拟合出校准方程，将传感器输出的电信号转换为对应的压力值。
校准完成后，可以使用该校准方程来进行实际压力测量。
需注意的是，校准应在实际应用前定期进行，以确保测量准确性。
此外，应根据实际情况选择合适的校准时间间隔，以平衡校准成本和准确性要求。
压力传感器安装施工方案
压力传感器安装施工方案1. 引言压力传感器是一种常用于工业自动化、仪器仪表和研究实验领域的传感器，可以用于测量各种介质的压力变化。
本文将提供一份压力传感器安装的施工方案，旨在帮助工程师和技术人员正确安装压力传感器，保证安装质量和性能。
2. 安装前准备在进行压力传感器的安装之前，需要做一些准备工作，以确保安装过程的顺利进行。
2.1 确定安装位置首先需要确定压力传感器的安装位置。
安装位置应选择在与被测介质接触的位置，以获取准确的压力数据。
同时，应避免安装在有振动、冲击或高温等不利因素的位置，以保证传感器的稳定性和安全性。
2.2 准备所需材料和工具在安装压力传感器之前，需要准备以下材料和工具： - 压力传感器 - 适当尺寸的螺纹接头和密封圈 - 接线盒 - 螺丝刀、扳手、螺纹胶等工具和辅助材料3. 安装步骤下面介绍压力传感器的安装步骤：3.1 将传感器安装在合适位置根据第2节中确定的安装位置，使用螺纹接头将压力传感器安装在被测介质上。
确保螺纹接头与传感器的螺纹连接紧密，并使用适当的扳手和螺纹胶进行固定。
3.2 连接电路将传感器的电缆引线与接线盒相连。
根据传感器的接线方式，正确连接电缆引线。
确保电线连接紧固，并使用绝缘胶带或绝缘套管对电线进行绝缘处理，以确保电路的稳定性和安全性。
3.3 密封处理如果被测介质为液体或气体，需要在螺纹接头和压力传感器之间添加密封圈，以确保介质不泄漏。
选择适当的密封圈尺寸，并使用扳手或螺丝刀将螺纹接头和传感器固定。
同时，应该对密封部分进行检查，确保无漏气或渗漏的情况发生。
3.4 调试和测试在安装完成后，对压力传感器进行调试和测试。
使用专业的测试设备和方法，验证传感器的性能和准确性。
根据具体情况，可能需要进行零点校准、范围调整等操作，以确保传感器的正常工作。
4. 安全注意事项在安装压力传感器时，需要注意以下安全事项：•在安装过程中，务必遵守相关安全操作规程，配戴个人防护装备，确保人员的安全。
压力传感器安装方法
易卖工控之压力传感器安装方法
1.压力传感器正确安装方法
（1）通过适当的仪表，在普通大气压和标准温度条件下，核实压力传感器的频率反应值。
（2）核实压力传感器的编码与相应的频率反应信号的正确性。
2.确定具体安装位置
为了确定压力传感器的编号和具体安装位置，需按充气网的各个充气段来考虑。
（1）压力传感器必须沿着线缆进行安装，最好安装在线缆接头处。
（2）每条线缆装设压力传感器不少于4个，靠近电话局的两个压力传感器，相距不应大干200m。
（3）每条线缆的始端和末端分别安装1个。
（4）每条线缆的分支点应装1个，如果两个分支点相距较近（小于100m），可只装1个。
（5）线缆敷设方式（架空、地下）改变处应装1个
（6）对无分支的线缆，因垒线的线缆程式一致，压力传感器的安装隔距不大干500m，并使其总数不少于4个。
（7）为了便于确定压力传感器故障点，除在起点安装压力传感器外，距起点150~200m处，还要另外安装1个当然在设计中，一定要考虑经济与技术的因素，在不需要安装压力传感器的地方，则应不必安装。

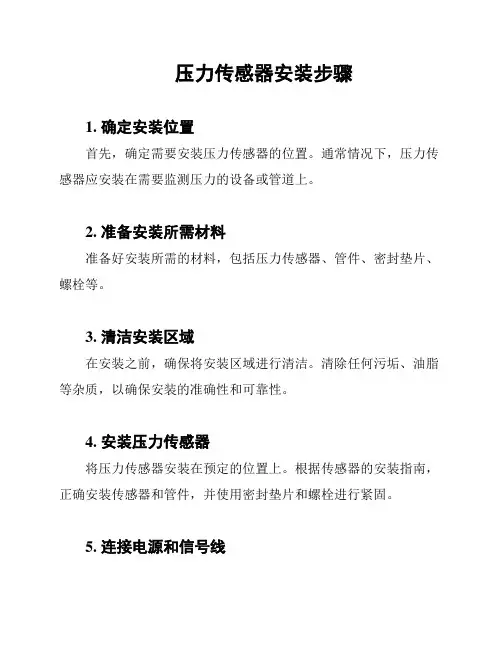

压力传感器安装步骤
压力传感器安装步骤
1. 确定安装位置
首先，确定需要安装压力传感器的位置。
通常情况下，压力传感器应安装在需要监测压力的设备或管道上。
2. 准备安装所需材料
准备好安装所需的材料，包括压力传感器、管件、密封垫片、螺栓等。
3. 清洁安装区域
在安装之前，确保将安装区域进行清洁。
清除任何污垢、油脂等杂质，以确保安装的准确性和可靠性。
4. 安装压力传感器
将压力传感器安装在预定的位置上。
根据传感器的安装指南，正确安装传感器和管件，并使用密封垫片和螺栓进行紧固。
5. 连接电源和信号线
根据压力传感器的要求，连接所需的电源和信号线。
确保电源和信号线的连接牢固，以便传感器能够正常工作。
6. 测试和校准
安装完成后，进行测试和校准。
使用适当的工具和设备，检查传感器的精确度和灵敏度。
如果有必要，进行校准以确保准确的压力测量。
7. 记录安装细节
在安装完成后，记录安装的细节，包括安装日期、位置、传感器型号等信息。
这将有助于日后的维护和故障排除。
8. 完成安装验收
最后，进行安装验收。
确认传感器是否正常工作，并根据需要进行进一步的调整或维护。
以上是压力传感器的安装步骤。
请在操作之前仔细阅读传感器和设备的操作手册，并遵循相关的安全规范。
压力传感器的安装方法及注意事项是什么？
安装前请仔细阅读产品使用说明书，并核对产品的相关信息。
传感器应安装在通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免因阳光照射和雨淋影响产品的正常使用。
安装时忌强力冲击、棒打。
按正确接线方式接线，同时注意保护传感器的引出线。
清洁传感器压力接口和引压孔时，应使用三氯乙烯或酒精注入引压孔中，并轻轻晃动，再将液体倒出，反复多次。
禁止使用任何坚硬器具伸入引压孔中，以免损伤敏感芯体。
压力传感器的传感元件压力传感器的传感元件是一个对气压传感器内的强弱敏感的薄膜和一个顶针开控制，电路方面它连接了一个柔性电阻器。
当被测气体的压力强降低或升高时，这个薄膜变形带动顶针，同时该电阻器的阻值将会改变。
电阻器的阻值发生变化。
从传感元件取得0-5V的信号电压，经过A/D转换由数据采集器接受，然后数据采集器以适当的形式把结果传送给计算机。
数字气压传感器高精度气压传感器一般是利用MEMS技术在单晶硅片上加工出真空腔体和惠斯登电桥，惠斯登电桥桥臂两端的输出电压与施加的压力成正比，经过温度补偿和校准后具有体积小，精度高，响应速度快，不受温度变化影响的特点。
输出方式一般为模拟电压输出和数字信号输出两种，其中数字信号输出方式由于和单片机连接方便，是市场上的主流。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。
压力传感器量程及安装位置
1MPa
气控箱内。
下密封压力传感器
1MPa
气控箱内。
低压风源压力传感器
1MPa
安装在加压仓进气阀（笼式调节
阀）和低压风机之间的风管上。安
装时要把预先准备好的传感器座焊
到管路上。
Danfoss压力传感器的量程及安装
Danfoss压力传感器端子1接24V正极＋；端子2接24V负极－。
安装时注意：压力传感器螺纹上要缠好密封带（生料带），安装时要加组合垫，不能漏气。
名称
量程
规格型号
安装位置
入料压力传感器
1.6MPa
安装在给料泵出口到给料泵
入料阀（气动闸板阀）之间，一般
靠近入料阀安装。安装时要把预先
准备好的传感器座焊到管路上。
高压风机压力传感器
1.6MPa
高压风机小风包顶部。
液压站压力传感器
40MPa
液压站。
仓压传感器
1MPa
加压仓顶部法兰上。ຫໍສະໝຸດ 反吹压力传感器1MPa
反吹风包顶部。
排料下仓压力传感器
1MPa
安装在下仓充气阀（气动堞阀）
到排料下仓之间的风管上。一般安
装在水平管上。安装时要把预先准
备好的传感器座焊到管路上。
压力传感器安装方法说明书
压力传感器安装方法说明书**压力传感器安装方法说明书**一、引言压力传感器是一种用于测量介质内部压力的装置，广泛应用于各个领域，如工业生产、汽车制造、航空航天等。
本说明书旨在提供压力传感器安装的详细指导，确保安装过程顺利进行并保证传感器的准确测量。
二、安装前的准备1. 确认安装位置：根据工程需求和测量对象确定压力传感器的安装位置，通常应选择位于测量介质之下的区域，确保介质能够有效传递压力至传感器。
2. 检查设备与传感器：确保传感器与相应设备的规格和型号匹配，并检查传感器本身的完好性，确保没有破损或损坏。
3. 了解环境条件：了解安装环境的温度、湿度、气压等因素对传感器的影响，必要时采取相应的防护措施。
4. 准备所需工具：根据安装过程的要求，准备好适当的工具，如扳手、螺丝刀等。
三、安装步骤1. 断电与卸除设备：在进行安装之前，确保相关设备已经断电，并将其卸除或移开，以免造成伤害或干扰安装过程。
2. 清洁安装区域：仔细清洁安装区域，确保没有灰尘、油污或其他杂物，这些都可能影响传感器的性能和准确度。
3. 安装传感器：根据传感器的型号和规格，采取适当的安装方法。
通常包括以下步骤：a. 将传感器与所需的接头或法兰连接，确保连接紧固。
b. 对传感器进行调整和校准，使其与设备的测量范围相匹配。
c. 使用适当的密封材料，如垫片或密封胶，确保传感器与接头或法兰之间的连接密封并且无泄漏。
d. 确保传感器安装的稳定性，使用支架或支撑架固定传感器，避免传感器的晃动或位移。
四、连接与调试1. 连接电缆：根据传感器的接线要求，正确连接传感器与相应设备的电缆。
确保连接牢固，并避免电缆被弯曲、拉扯或受力。
2. 确认安装无误：检查传感器的安装是否正确、连接是否牢固，确保没有松动或错位的情况。
3. 启动设备与监测传感器：按照设备的启动流程，重新启动设备并监测传感器的输出信号。
确保测量结果准确，并根据需要进行调整和校准。
五、安装后的注意事项1. 定期维护与检查：定期对安装的压力传感器进行维护和检查，确保其正常运行并及时发现并解决问题。
力传感器如何安装和使用【详解】
我们知道，精准度对于测力传感器来说非常的重要，所以在工作使用过程中，保证传感器的精准度便成为了保养的第一要务。
需要在日常养护上多下功夫，从最基础开始，努力做好每一个保养步骤。
那么，要想保证传感器的顺利运行，都需要有哪些窍门技巧呢?在安装时特别要加强哪方面的注意呢?使用测力传感器时，需要对传感器做位置调整，要将传感器看做是易碎品一样，减少对传感器的震动，尽量做到轻搬轻放，因为很多传感器里面都设计有弹性装置，这些弹性装置对于传感器的稳定极其关键，而且要求严格，任意很微小的震动都会给传感器中的弹性传感器造成非常大的影响，进而影响到传感器的精确度。
1. 力方向的影响力传感器上的力需要尽可能地施加在测量方向。
首先，一旦施加的力和力传感器测量方向不一致，将导致测量误差升高。
力测量方向和施加的力存在一个夹角，而传感器一般来说是不测量侧向力的。
2. 侧向力，弯矩和扭矩的影响a. 侧向力侧向力是垂直于施加在测量方向的力。
这些侧向力一般是由于自身重量或是由于负载施加了一个角度产生的。
并且会形成弯矩（因为很少侧向力是作用在应变片的安装高度上的）。
根据不同的侧向灵敏度，一个额外的误差会产生。
如果侧向力为 Fz 的10%，在测量方向向一般在 Fz 的1%以下。
b. 弯矩在传感器水平安装时，自身的重量和安装附件将会产生弯矩，另外，偏心加载也会产生弯矩。
旋转对称型力传感器通过分布在四周的多个测量点对弯矩进行补偿，因此对弯矩非常不敏感。
力传感器 U10M 采用弯矩队列技术，弯矩影响仅有 0.01 %。
一个过大的弯矩损坏力传感器。
另外，弯矩往往伴随着侧向力一起出现，会给传感器带来额外的负载。
c. 扭矩对于拉压向力传感器的内螺纹或是螺栓结构传感器安装过程中，非常重要的一点是必须采用合适的扭矩进行连接。
但是不能超过最大扭矩，因为一旦极限值超过的话，会损坏传感器。
d. 扭矩，侧向力和弯矩的交互作用极限负载是和传感器的额定负载相关联的。
压力传感器安装示意图
压力传感器
压力传感器安装于压力阀的后面。
压力传感器的安装需要有引压管，引压管基本要求如图1-11，三个手动截断阀和引压管由用户自备。
取压口若是在水平管道，要注意取压口应开在管道的侧面或上部，以防止蒸汽中的沉积物进入并堵塞导压管。
导压管里蓄满冷凝水，而且导压管要足够长，使变送器免受高温。
为保证导压管中蓄满冷凝水，导压管在中途不能有上升段，并且保持在水平方向每走10米时至少向下走1米的倾斜度。
导压管内要注满水的理由是：能隔离高温；即使不注满水，在工作中蒸汽也会冷凝成水并进入导压管，但如果导压管内的水柱高度不确定，则这段水柱造成的压力的变化就会影响测量；压力在水中比在气中能更迅速地传递；如果导压管中还包含有气体，变化的压力会不断地推动导压管内的水柱挤压这些气体，就象在不断地锤击一样，使压力变送器感受到的压力波动更加大。
三只针形阀
蒸汽管横断面，若是立管则无碍。
导压管些,DN80,高度150mm,如图
图1-11 压力传感器安装示意。
压力传感器操作流程
压力传感器操作流程压力传感器是一种常用于测量物体受力或内部压力的设备。
它广泛应用于工业生产、医疗设备、机械设备等领域。
本文将介绍压力传感器的操作流程，以帮助读者正确使用和维护该设备。
一、压力传感器操作前的准备在操作压力传感器之前，我们需要进行一些准备工作，包括确认设备完好、设置测量范围、连接传感器到数据采集设备等。
1. 查看设备完好性：检查传感器外观是否有明显损坏，观察显示屏是否正常运转。
如有异常情况，务必进行维修或更换。
2. 设置测量范围：根据实际需求，调整传感器的测量范围。
不同压力范围需要相应的调整，确保测量数据准确可靠。
3. 连接传感器到数据采集设备：使用合适的接口将传感器连接到数据采集设备，确保传输数据的稳定和可靠。
二、压力传感器的安装正确的安装压力传感器是保证测量准确性的关键步骤。
以下是一般的安装步骤。
1. 准备工作：确定安装位置，清理安装表面，确保表面平整。
2. 安装传感器：使用合适的固定装置将传感器固定在安装位置，确保传感器与被测对象接触良好。
3. 连接管路：根据需要，连接传感器与被测压力源之间的管道。
注意管道的密封性，确保没有泄漏。
三、压力传感器的校准校准是确保测量结果准确的重要步骤。
以下是校准压力传感器的一般步骤。
1. 提前准备：准备校准设备和标准压力源（如校准器），确保它们处于正常工作状态。
2. 连接设备：将校准设备和传感器按照正确的接线方法连接起来。
3. 校准过程：将标准压力源逐步加压到设定的压力值，记录传感器输出的电压值或电流值。
4. 确认准确性：将传感器输出的电压值或电流值与标准压力源提供的值进行对比，确认测量结果的准确性。
四、压力传感器的使用与维护在正式使用压力传感器之前，应了解一些使用和维护规则，以确保设备的长期可靠运行。
1. 使用规范：按照制造商的指南正确操作传感器，避免超出设备的额定范围使用。
2. 定期检查：定期检查传感器连接是否松动、表面是否干净清洁，确保设备的正常运行。
压力传感器怎么接线和接线实物图
压力传感器怎么接线和接线实物图压力传感器一般有两线制、三线制、四线制，有的还有五线制的。
压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是最简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。
四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。
四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。
压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。
至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。
五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。
压力传感器附接线实物图压力传感器安装要点1、连接压力传感器系统前打开监护仪。
2、采用消毒措施打开包装，确认所有的接口安全密封以及三通阀等辅件工作状态良好。
注意：连接接头时，不要拧得太紧。
3、旋塞阀的所有通口都应盖有孔的保护帽，直到传感器系统内注满肝素生理盐水溶液和排尽气泡后，才更换成无孔的保护帽。
4、把压力传感器连接到监护仪上，按照监护仪说明把监护仪调零。
注意：①如无法调零，请更换传感器重新调零；如果调零不成功，请检查电缆连线、监护仪等是否正常。
压力传感器无法避免的误差1、偏移量误差由于压力传感器在整个压力范围内垂直偏移保持恒定，因此变换器扩散和激光调节修正的变化将产生偏移量误差。
2、灵敏度误差产生误差大小与压力成正比。
如果设备的灵敏度高于典型值，灵敏度误差将是压力的递增函数。
如果灵敏度低于典型值，那么灵敏度误差将是压力的递减函数。
该误差的产生原因在于扩散过程的变化。
3、线性误差这是一个对压力传感器初始误差影响较小的因素，该误差的产生原因在于硅片的物理非线性，但对于带放大器的传感器，还应包括放大器的非线性。
压力传感器怎么接线？
压力传感器怎么接线？压力传感器是一种常用的传感器，常用于测量物体的内部或外部压力，传感器通常需要正确连接才能正常工作。
在这篇文章中，我们将介绍如何正确地连接一个简单的压力传感器。
压力传感器的简介压力传感器是一种测量压力的设备，它可以将物体受力转换为输出信号。
常用的压力传感器包括气压传感器、液压传感器、力传感器等。
压力传感器的接线方式在连接压力传感器之前，我们需要了解其基本的接线方式。
基本上，压力传感器的接线方式分为两种：单电源供电和双电源供电。
单电源供电单电源供电是最常见的压力传感器接线方式。
这种方式仅需要一根电源线连接，即可驱动传感器并输出信号。
在这种接线方式中，传感器通常使用单电源电路，如图所示：单电源供电图示单电源供电图示在单电源供电中，传感器的输出信号一般为0—5V或0—10V的模拟信号，可以通过AD转换电路转换为数字信号进行处理。
单电源电路的优点是简单，缺点是对大电压环境的抗干扰本领差。
双电源供电双电源供电方式需要两个电源线连接，一般用于对大电压环境的抗干扰。
传感器通常接受差分输出方式，如图所示：双电源供电图示双电源供电图示双电源供电的优点是对抗干扰本领强，但需要两个电源和更多而杂的电路。
压力传感器的连接方式在接线之前，确定要先了解压力传感器的电性能参数，例如阻值、电流、功耗等，以便正确地连接压力传感器和信号处理器。
电线接线压力传感器需要连接电源线，信号线和地线，接线的实在方法如下：1.电源线连接：“+”引脚连接电源正极，“—”引脚连接电源负极。
2.信号线连接：“S”引脚连接微处理器或信号处理器。
3.地线连接：“GND”引脚连接地线。
过滤器连接在实际应用中，还需要为压力传感器添加一个滤波器电路，以削减噪声和杂波的影响。
过滤器电路的接法如下：1.将滤波器的输出端与电源正极连接。
2.将滤波器的输入端连接到压力传感器的信号输出端。
3.将滤波器的地线连接到压力传感器的地线。
压力传感器的注意事项在连接压力传感器时，需要注意以下几点：1.选择正确的接线方式：单电源或双电源供电。
压力传感器的操作介绍
压力传感器的操作介绍1.安装传感器：首先要选择合适的传感器型号和规格，根据具体的应用需求，确定传感器的测量范围、输出信号类型和工作环境等参数。
然后，按照传感器的安装指南，将传感器正确安装到被测对象上。
注意传感器与被测对象之间的接触面要充分密封，以保证压力信号的准确性。
2.连接信号线：将传感器与读取设备连接起来。
通常情况下，传感器会有两根信号线，一个是电源线，用于提供电源给传感器；另一个是信号线，用于传输传感器测得的压力信号。
根据传感器的电气接口，将信号线正确连接到读取设备上。
3.设置参数：根据具体的应用需求，有些压力传感器可以进行参数的设置，如测量范围的调整、输出信号的标定等。
通过连接读取设备，可以进入传感器的设置界面，根据设备的说明书进行相应的参数设置。
4.热补偿（可选）：有些高精度的压力传感器需要进行热补偿操作，以消除温度对传感器的影响。
热补偿是通过连接温度传感器，测量当前环境温度，并经过计算得到补偿系数，再根据补偿系数去修正压力传感器输出的压力值。
5.读取数据：当传感器已经连接好并设置完毕，可以通过读取设备来实时读取传感器输出的压力信号。
根据具体的读取设备，可以通过仪表、计算机等设备来查看压力值的变化情况。
6.数据分析和控制：读取到的压力数据可以进行分析，了解被测对象的压力变化情况。
同时，可以通过控制设备，对被测对象的压力进行控制，以实现特定的操作要求。
7.维护保养：定期对压力传感器进行检查和维护，确保传感器的正常工作。
可以清洁传感器表面，防止杂质进入影响测量精度，也可以定期校准传感器，保证测量准确性。
总结：以上是压力传感器的操作介绍。
通过正确安装、连接信号线、设置参数、热补偿、数据读取、数据分析和控制、维护保养等步骤，可以正确使用压力传感器，并得到准确的压力测量结果。
压力传感器在工业控制和科学研究中有着广泛的应用。
压力传感器的安装注意事项
压力传感器的安装注意事项
压力传感器是一种常用的传感器，用于测量或监测物体或系统的压力变化。
在安装压力传感器时，需要注意以下几点：
1. 安装位置：压力传感器的安装位置应该选择在被测物体或系统的最佳位置上，以确保测量结果的准确性。
同时，应尽量避免安装在受到振动、冲击或过热等影
响的位置上。
2. 安装环境：在安装压力传感器时，应注意环境的温度、湿度、腐蚀性等因素。
如果环境过于恶劣，可能会影响传感器的使用寿命和准确性。
3. 安装方式：根据被测物体或系统的不同，可以选择不同的安装方式。
一般来说，可选用法兰连接、直接安装或管道安装等方式。
4. 接线方法：在接线前，应先了解压力传感器的接线方式和接线图。
接线时应注意极性，避免接错导致传感器损坏。
5. 精度要求：在安装压力传感器时，应根据需要选择相应的精度等级。
如果需要高精度的测量结果，应选择高精度的传感器。
总之，安装压力传感器需要注意细节和精度，以确保测量结果的准确性和可靠性。
1-5 和 1-6 Vdc输出传感器和4-20mA输出传感器安装和配置指南说明书
MountingAlthough the unit can withstand normal vi-bration without damage or significant output effects, it is always good practice to mount the transducer where there is minimum vibration.Power SupplyThe supply voltage for the 1-5 and1-6 Vdc output transducers must be within the range of 10 to 36 Vdc. The maximum supply voltage for a 4-20mA current output transducer is 36 Vdc while the minimum supply voltage is dependent upon the loop resistance of the circuit. The figure below shows the minimum supply voltage (V min ) required for a given loop resistance (R LOOP ).NoiseFor minimum noise susceptibility, avoid running the transducer's cable in a conduit that contains high current ac power cables. Where possible avoid running the cable near inductive equipment.Shield WiringConnect the braided shield to the guard terminal on the reading instrument (meter, etc.) if available or to ground or to the power supply negative terminal.Adjustment PotentiometersThe zero and span pots are accessible through the top of the case. Loosen the col-lar and separate the top carefully. The zero pot is marked with a white dot.Vent TubeThe cable will have a clear T eflon vent tube that's required at pressure below 500 psi to provide atmospheric reference. The openend should be placed in a dry area.WARNING! READ BEFORE INSTALLATIONm m 1. GENERAL:A failure resulting in injury or damage may be caused by excessive overpres-sure, excessive vibration or pressure pulsation, excessive instrument tempera-ture, corrosion of the pressure containing parts, or other misuse. Consult Ashcroft Inc., Stratford, Connecticut, USA before installing if there are any questions or concerns.2. OVERPRESSURE:Pressure spikes in excess of the rated overpressure capability of the transducer may cause irreversible electrical and/or mechanical damage to the pressure measuring and containing elements.Fluid hammer and surges can destroy any pressure transducer and must always be avoided. A pressure snubber should be installed to eliminate the damaging hammer effects. Fluid hammer occurs when a liquid flow is suddenly stopped, as with quick closing solenoid valves. Surges occur when flow is suddenly be-gun, as when a pump is turned on at full power or a valve is quickly opened.Liquid surges are particularly damag-ing to pressure transducers if the pipe is originally empty. T o avoid damaging surges, fluid lines should remain full (if possible), pumps should be brought up to power slowly, and valves opened slowly. T o avoid damage from both fluid hammer and surges, a surge chamber should be installed.Symptoms of fluid hammer and surge's damaging effects:• P ressure transducer exhibits an output at zero pressure (large zero offset). • P ressure transducer output remains constant regardless of pressure• In severe cases, there will be no output.FREEZING:Prohibit freezing of media in pressure port. Unit should be drained (mount in vertical position with electrical termination upward) to prevent possible overpressure damage from frozen media.3. STATIC ELECTRICAL CHARGES:Any electrical device may be susceptible to damage when exposed to static elec-trical charges. T o avoid damage to the transducer observe the following:• G round the body of the transducer BEFORE making any electrical c onnections.• W hen disconnecting, remove the ground LAST!Note: The shield and drain wire in the cable (if supplied) is not connected to the transducer body, and is not a suitable ground.= + Power = Common = Output= + Power =Common = Output= + Power = – Power= + Power = – PowerPOWER SUPPLY++––POWER SUPPLYMETERTRANSDUCER(Common)(+ Power)(+ Output)PIN 1PIN 2PIN 33-Wire VoltageKX Series – Wiring Diagrams。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、节流装置的差压用均压环取压时，上、下 游侧取压孔的数量必须相等，同一侧的取压孔 应在同一截面上均匀设置。
4、节流件在管道中的安装方向必须使流体从节流件 的上游端面流向节流件的下游端面。对于孔板， 上游端面与节流孔圆筒形柱面垂直；对于喷嘴， 上游端面垂直于轴线的入口平面部分。
5、节流件在管道中安装应垂直于管道轴线， 其偏差允许在±1°之间。节流件应与管道或 夹持环（当采用时）同轴，节流件的轴线与上、 下游侧管道轴线之间的距离为 ex≤0.0025D/0.1+2.3 β 4 β =d/D 式中： D——工作条件下上游管道内径； β ——直径比； d——工作条件下节流件的节流孔或喉部直径。
1.3水平或倾斜管道上压力测点的安装方位应符合下 列规定： a、测量气体压力时，测点在管道的上半部； b、测量液体压力时，测点在管道的下半部与 管道的水平中心线成45°夹角的范围内； c、测量蒸汽压力时，测点在管道的上半部及 下半部与管道水平中心线45°夹角的范围 内。
测量气体压力时，取源部件应在工艺管道的上半 部
可安装的隔离罐，罐中充以中性的隔离液体，以防 腐参与蚀或堵塞导压管和压力表。 6、 风压的取压孔径应与取压装置外径 相符，以防堵塞。取压装置应有吹扫用 的堵头和可拆卸的管接头。取压口到压力表之间 应装有切断阀，以备检修压力表时使用。切断阀 应装设在靠近取压口的地方。需要进行现场校验 或经常冲洗导压管的地方，切断阀可改用三通阀。 7、取压孔和取源部件均应无毛刺。取压管内端面与 设备连接处的内壁应保持平齐，不应有突出物或 毛刺，以免影响液体的平衡流动。
测量液体压力时，取源部件应在工艺管道的下半 部与工艺管道的水平中心线成0～45度夹角的范 围内。
测量蒸汽压力时，取源部件应在工艺管道的上半 部及下半部与工艺管道水平中心线成0～45度夹 角的范围内。
1.4压力取源部件安装注意事项 1、压力取源部件与温度取源部件在同一管段上时，应安装 在温度取 源部件的上游侧。
2、测量带有灰尘或气粉混合物等介质的压力时，应 采取具有防堵和/或吹扫结构的取压装置。取压管 的安装方向应符合下列规定： a、在垂直的管道、炉墙或烟道上，取压管 应倾斜向上安装，与水平线所成的夹角 应大于30°； b、在水平管道上，取压管应在管道上方， 宜顺流束成锐角安装。
3、取压点的设置必须有代表性，应将取压点选在 能正确而及时反映被测压力实际数值的地方。例 如，设置在被测介质流动平稳的部位，不应太靠 近有局部阻力或其他受干扰的地方。取压管内端 面与设备连接处的内壁应保持平齐，不应有突出 物或毛刺，以免影响液体的平衡流动。 4、压力取源部件的端部不应超出工艺设备或管道 的内壁。 5、测量蒸汽压力时，应装设冷凝管，以避免高温 蒸汽与测压元件直接接触。对于有腐蚀性或粘度 较大、有结晶、沉淀等介质，
8、当被测压力较小，而压力表与取压口又不在同 一高度，对由此液柱高度差而引起的测量误差， 应进行修正。 9、 当被测压力波动剧烈和频繁（如泵、压缩机 的出口压力）时，应装缓冲器或阻尼器。
二、流量计
2.1流量节流件安装 1、邻近节流件（如有夹持环则临近夹持环）的上 游至少在2D长度范围内，管道内截面应是圆筒形 的。当在任何平面上测量直径时，任意直径与所 测量的直径平均值（取相互之间大致有相等角度 的四个直径求其算术平均值）之差不超过直径平 均值的±0.3%。其余所要求的最短管段长度范围 内，只要目测检查表明是圆的就可认为横截面是 圆的。在节流件上游至少10D和下游至少4D的长度 范围内，管子的内表面应清洁，并符合粗糙度等 级参数的规定。
仪表的量程 仪表的量程是根据被测压力的大小和保证仪表寿命 等方面来考虑的，通常仪表的上限值应稍大于工 艺被测压力的最大值。为了避免压力计超过负荷 而破坏，仪表的上限值应高于生产过程中可能出 现的压力的最大压力值。对于弹性式压力计，在 被测压力比较平稳的情况下，被测最大压力应为 压力计的上限值的3/4；在压力波动较大测量场合， 被测最大压力应为压力计的上限值的2/3。 一般为了保证测量的精度，被测压力的最 小值也不应低于全量程的1/3。
d、 炉膛压力取源部件的位置应符合锅炉厂规 定，宜设置在燃烧室火焰中心的上部。 e、 锅炉各一次风管或二次风管的压力测点至燃 烧器之间的管道阻力应相等。 f、 中储仓式制粉系统磨煤机前、后风压的取源 部件，前者应装设在磨煤机入口径部，后者 应装设在靠近粗粉分离器的气粉混合物管道上。 g、汽轮机润滑油压测点应选择在油管路末段压力 较低处。
（3 ）仪表精度等级 应根据生产工艺对压力测量所允许的最大误差 来决定。
一、压力仪表
1.2压力测点位置的选择应符合下列规定： a 测量管道压力的测点，应设置在流速稳定 的直管段上，不应设置在有涡流的部位。 b 压力取源部件与管道上调节的距离：上游 侧应大于2D；下游侧应大于5D（D为工艺 管道内径）。 c 测量低于0.1MPa的压力时，应尽量减少液 柱引起的附加误差。
过程控制系统安调与检修
四川工程职业技术学院 电气化教研室
ห้องสมุดไป่ตู้
1-5 压力、流量传感器 的安装
压力取源部件安装 二、流量取源部件安装
一、
一、压力仪表
1.1压力表的选择 （１）仪表的类型 必须满足生产过程的要求，例如是否要求指示值 的远传或变送、自动记录或报警等；被测介质的 性质及状态（如腐蚀性强弱、温度高低、粘度大 小、脏污程度、易燃易爆等）是否对仪表提出了 专门的要求；仪表安装的现场环境条化，如环境 温度、电磁场、振动等。统筹分析这些条件后， 正确选用仪表类型，这是仪表正常工作并确保生 产安全的重要前提。
2、节流装置的每个取压装置，至少应有一个 上游取压口和一个下游取压口，且具有相同的 直径。不同取压方式的上、下游取压口位置、 直径应符合GB/T2642的有关规定。取压口的轴 线应与管道轴线相交，并与其成直角（如采用单 独钻孔取压口，则取压口的轴线应尽可能以90° 角与管道轴线相交）。取压口的内边缘应与管道 内壁平齐。
