天津市某污水处理厂简介PPT课件( 22页)
《污水处理厂》PPT课件
厂
海沧污水厂
30 万 m3/d
分
10万 m3/d
石渭头污水厂
布
10 万 m3/d
污水处理一厂
13.4万 m3/d ppt课件
11
2 近期与远期的关系
遵循城市及规划区域总体发展蓝图，分 期建设，节约并充分发挥近期投资效益， 又为长远发展预留空间。
ppt课件
12
3 排水与水源保护
原则上应将污水厂建于流经城市或规划区 域的河流的下游。
ppt课件
17
工艺流程
废水 污泥 沼气 冷却水、中水
ppt课件
18
一、城镇污水厂的流程
按照处理效率，污水厂可以分为三级：
一级处理厂 一级加强处理厂 二级处理厂
沉淀法
化学混凝沉淀法 生物处理法 化学生物絮凝处理
生物处理法
ppt课件
19
一级污水处理厂
ppt课件
20
一级处理（沉淀法）
ppt课件
在解决上述问题后，可研究各分散处理和集中
处理的方法和流程。
ppt课件
33
ppt课件
34
ppt课件
35
第三节 污水厂的平面布置
平面功能分区
废水区 污泥区 辅助性建筑区 生活办公区
ppt课件
36
平面布置的原则
(1) 布置应紧凑，以减少处理厂占地面积和连接 管(沟道)的长度，并应考虑工作人员的方便。
第19章 污水处理厂的设计
第一节 厂址选择 第二节 厂、站处理方法和流程的选择 第三节 污水厂的平面布置 第四节 污水厂的高程设计
ppt课件
1
ppt课件
2
ppt课件
3
ppt课件
污水处理简介PPT课件
05
污水处理技术的发展趋势
新技术和新方法的研发和应用
序批式活性污泥法（SBR）
SBR是一种间歇式活性污泥处理工艺，通过控制反应器内的曝气和沉淀过程，实现生物反应和泥水分 离。SBR具有工艺简单、灵活性强、处理效果好等优点，适用于多种类型的污水处理。
膜分离技术
膜分离技术是一种高效、节能的污水处理技术，通过膜的过滤作用将污水中的悬浮物、有机物、细菌 等分离出来。膜分离技术包括微滤、超滤、纳滤和反渗透等，具有处理效果好、占地面积小、操作简 便等优点，在污水处理领域具有广阔的应用前景。
污水处理的重要性和挑战
环境保护
污水处理能够减少污水对水体的 污染，保护生态环境。
人类健康
污水处理能够降低疾病的发生率 ，保障人类健康。
污水处理的重要性和挑战
• 可持续发展：污水处理是实现可持续发展的重要组成部分， 有利于经济和社会的长期发展。
污水处理的重要性和挑战
01
02
03
技术难度
不同地区、不同水质需要 不同的处理技术，技术难 度较大。
污水处理厂的节能和减排
污水提升泵站的节能
污水提升泵站是污水处理厂的重要能 耗之一，通过优化泵站运行方式、选 用高效低能耗水泵等措施，可以有效 降低污水提升泵站的能耗。
污泥处理的节能
污泥处理是污水处理厂的另一大能耗， 通过优化污泥处理工艺、选用节能设 备等措施，可以有效降低污泥处理的 能耗。
污水处理后水的再利用和资源化
04
污水处理厂和设施
污水处理厂的组成和功能
污水处理厂的组成
污水处理厂通常由预处理、生物处理、后处理和污泥处理等 部分组成。
污水处理厂的功能
污水处理厂的主要功能是去除污水中的有机物、悬浮物、氮 、磷等污染物，使污水达到排放标准或回用标准。
污水处理厂的设计PPT课件
二沉池(C)最高水位：
进水管沿程水头损失：
0.001810 0.02(m)
进水管局部水头损失：
2 0.712 0.05(m) 2 9.81
合计：
0.07m
汇水井(点7)最高水位：
沟道沿程水头损失： 沟道局部水头损失： 合计：
0.00315 0.05(m)
3 1.082 0.18(m) 2 9.81
0.33m
配水进(点2)最高水位:
堰口水头(b＝2m): 自由跌落: 水槽沿程水头损失: 水槽局部水头损失:
合计:
7.72m
(0.140 ) 2/3 0.11(m) 1.85 2
0.10m
0.00310 0.03(m)
0.84 2
2
0.07(m)
2 9.81
0.31m
初次沉淀池(A)最高水位:
泵站 (G)出流(点8)最高水位：
9.32m
出水槽沿程水头损失： 出水槽局部水头损失： 自由跌落：
堰口水头(b=4 9m)：
合计：
0.00335 0.10(m)
1.08 2
2
0.12(m)
2 9.81
0.10m
( 0.087 )2/3 0.01(m) 1.85 36
0.33m
(4) 使需要开挖的处理构筑物避开劣 质地基。
(5) 考虑分期施工和扩建的可能性， 留有适当的扩建余地。
方案比较
可调整各处理 构筑物的个数
均匀配水
妥善安排管线 注 意
设置计量设备 事 项
道路宽度
第四节 计
污水厂的高程设
水头损失为两构筑物之间的水面高差。
如进水沟道和出水沟道之间的水位差大 于整个处理厂需要的总水头，则厂内就不需设置 废水提升泵站；反之，就必须设置泵站。
污水处理厂的设计PPT课件
5.自控的要求
• 计量、水质检验及自控所需的仪器设备的设置 不单纯是管理工作的需要，更重要的是为了做 到严格控制工艺过程达到高效、安全与经济的 目的。而某些工艺在此方面有特殊要求、如三 沟式氧化沟的选用需要随时检测氧化沟的水位、 水质；新型间歇式活性污泥法要求随时检测曝 气池水位、水质(如DO)、运行时间等，并采 用计算机进行自动控制。
• ②工程方案 污水处理厂厂址选址及用地；污水处理工
艺方案比较(比较方案工艺技术与总体设计、工艺构筑 物及设备分析、技术经济比较)；处理水的出路(回用水 深度处理工艺选择)；工程近、远期结合问题；节能、 安全生产与环境保护，推荐方案设计(污水污泥及回用 水处理工艺系统平面及高程设计、主要工艺设备及电气 自控、土建工程、公用工程及辅助设施)；生产组织及 劳动定员。
厂区、生活区之间，保持一定的卫生防护距离300m。 • （5）少占农田。 • （6）厂址有良好的工程地质条件。 • （7）预留发展用地。 • （8）不受洪涝灾害的影响。 • （9）有方便的交通、运输和水电条件。 • （10）如有可能，选择在有适当坡度的位置，以利于处
理构筑物高程布置，减少土方工程量。
• 要充分考虑控制要求的可行性和可靠性，使工 艺过程运行高效、安全和经济。
6.选择合理的污泥处理工艺
• 污泥处理工艺作为污水处理系统方案的一部 分，决定于污泥的性质与污泥的出路(农用、 填地、排海等)。
• 污水处理构筑物排出的剩余污泥性质不同， 对选用污泥处理工艺有较大影响，如采用普 通活性污泥法工艺，污泥一般需进行消化处 理，采用低负荷的氧化沟工艺，剩余污泥处 理可不进行厌氧消化。
(CJJ31-89), • (7)相关设备设计与安装规范。
污水处理厂设计PPT课件
第十九章 污水处理厂设计
城镇污水特征：
第三节 工艺流程选择确定
城镇污水设计水量：
① 平均日流量（m3/d） ② 最大日最大时流量（m3/h或m3/s） ③ 平均日平均时流量（m3/h） ④ 降雨时的设计流量（m3/h或L/s） ⑤ 分期建设污水厂时，设计流量用相应的各期流量。
第十九章 污水处理厂设计
第十九章 污水处理厂设计
城市污水处理厂常用的水质监测项目：
第六节 污水处理厂运行和控制
（1）反映效果的项目：进出水总的和溶解性的BOD、COD； 进出水总的和挥发性的SS； 进出水的有毒物质。
（2）反映污泥情况的项目：污泥沉降比（SV%） MLSS、MLVSS； SVI； 微生物相。
（3）反映污泥营养和环境条件的项目：氮； 磷； pH值； 溶解氧； 水温。
第十九章 污水处理厂设计
第四节 平面布置与高程布置
二、高程布置
污水处理厂流程高程布置的主要任务是计算确定主要控制 点（水高、接管等）的标高，使污水能够沿流程在各处理构筑 物之间通畅地流动，保证污水处理厂的正常运行。
高程布置所依据的主要技术参数是构筑物高度和水头损失。
水头损失组成：（1）构筑物本身水头损失； （2）连接管（渠）的水头损失； （3）计量设备的水头损失。
第十九章 污水处理厂设计
第六节 污水处理厂运行和控制
序号 2
工艺 参数
温度
3
压力
序号 4
工艺 参数
液位
第十九章 污水处理厂设计
一、主要设计资料 （一）设计基础资料
设计主要依据 自然条件资料 编制概预算资料
（二）设计规范及水质排放标准
二、设计原则
第一节 概述
习题1

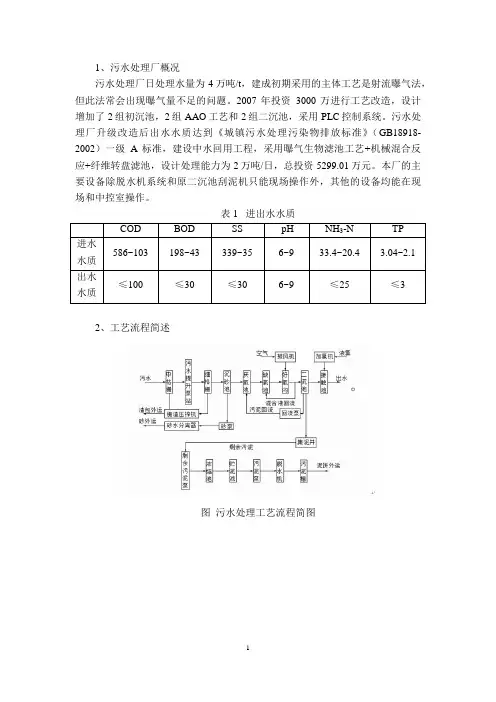

污水处理厂介绍
1、污水处理厂概况污水处理厂日处理水量为4万吨/t，建成初期采用的主体工艺是射流曝气法，但此法常会出现曝气量不足的问题。
2007年投资3000万进行工艺改造，设计增加了2组初沉池，2组AAO工艺和2组二沉池，采用PLC控制系统。
污水处理厂升级改造后出水水质达到《城镇污水处理污染物排放标准》（GB18918-2002）一级A标准，建设中水回用工程，采用曝气生物滤池工艺+机械混合反应+纤维转盘滤池，设计处理能力为2万吨/日，总投资5299.01万元。
本厂的主要设备除脱水机系统和原二沉池刮泥机只能现场操作外，其他的设备均能在现场和中控室操作。
表1 进出水水质2、工艺流程简述图污水处理工艺流程简图图污水三级处理流程图3、主体构筑物（1）细格栅细格栅用于去除污水中漂浮物或悬浮杂物，保护后续处理设施不被磨损或堵塞。
采用回转式细格栅，控制方式为PLC自动控制格栅运行，同时设有定时和手动控制。
图细格栅（2）污水提升泵房污水提升泵是将上游来的污水提升至后续处理单元所要求的高度，使其实现重力流。
（3）平流式沉砂池分离的沉淀物质多为颗粒较大的砂子，沉淀物质比重较大，无机成分高，含水量低。
污水在迁移、流动和汇集过程中不可避免会混入泥砂。
初沉污泥泵井采用钢筋混凝土结构,与沉砂池出水井合建,其功能是为两座初沉池配水并将两座初次沉淀池的初沉污泥汇总在此,用污泥泵将其排入贮泥池。
控制方式同进水闸门。
污泥泵的控制方式同进水泵。
图平流式沉砂池（4）初沉池初次沉淀池的设置是将污水中较宜沉淀的悬浮固体沉淀下来以污泥形式排入污泥区，降低水中污染物负荷。
采用中间进水，周边出水辐流式沉淀池。
出水采用齿形三角堰，经环行集水渠收集后进入下一构筑物，静水压力排泥。
图初沉池（5）初沉污泥泵井初沉污泥泵井采用钢筋混凝土结构,与沉砂池出水井合建,其功能是将两座初次沉淀池的初沉污泥汇总在此,用污泥泵将其排入贮泥池。
（6）生物池生物池采用钢筋混凝土结构，是污水处理的核心构筑物。
天津污水处理厂
天津污水处理厂天津进一步加大污染减排力度，继续深入实施结构减排、管理减排、工程减排。
开展重金属企业的专项检查与整治。
加强全国重点行业企业环境风险与化学品检查、铅酸蓄电池生产企业后督察。
继续推进企业污染减排治理设施建设，全面开展重点行业污染整治，加快天津污水处理厂的建设进度。
污水处理厂是从污染源排出的污（废）水，因含污染物总量或浓度较高，达不到排放标准要求或不适应环境容量要求，从而降低水环境质量和功能目标时，必需经过人工强化处理的场所。
一般分为城市集中污水处理厂和各污染源分散污水处理厂，处理后排入水体或城市管道。
有时为了回收循环利用废水资源，需要提高处理后出水水质时则需建设污水回用或循环利用污水处理厂。
处理厂的处理工艺流程是有各种常用或特殊的水处理方法优化组合而成的，包括各种物理法、化学法和生物法，要求技术先进，经济合理，费用最省。
设计时必须贯彻当前国家的各项建设方针和政策。
因此，从处理深度上，污水处理厂可能是一级、二级、三级或深度处理工艺。
污水处理厂设计包括各种不同处理的构筑物，附属建筑物，管道的平面和高程设计并进行道路、绿化、管道综合、厂区给排水、污泥处置及处理系统管理自动化等设计，以保证污水处理厂达到处理效果稳定，满足设计要求，运行管理方便，技术先进，投资运行费用省等各种要求。
一、污水处理厂工程工艺流程污水处理厂的处理工艺流程以及处理构筑物和设备型式的选定是污水处理厂设计的重要环节。
确定污水处理工艺流程的主要依据是污水所需要达到的处理程度，而处理程度则取决于处理后出水的去向。
处理后的出水如果排入水体，则污水的处理程度既要能够充分利用水体自净能力，又要防止水体遭到污染。
不考虑水体自净能力，而任意采用高级处理方法是不经济的，但也不宜将水体自净能力耗尽，要留有余地。
处理后污水如用于灌溉农田，污水水质应达到所要求的标准。
处理后的出水如果回用于工业企业或城市建设，要考虑两种情况：直接回用；作某些补充处理后再行回用。
关于天津污水处理厂的原始资料
关于天津污水处理厂的原始资料、设计资料、和运行情况天津市纪庄子污水处理厂是我国目前已建成的、运行规模较大的污水处理厂之一，污水处理能力26万m3/d，最大处理量31.2万m3/d。
该污水厂位于天津市区西南部，厂区总占地面积30 ha，其中使用面积约20 ha，其余留作污水深度处理用地。
该工程于1981年开始筹建，1984年4月完成设计，1986年4月建成投产，工程设计概算为8879万，在当时是我国已建成的规模最大、处理工艺最完整的城市污水处理厂。
污水厂建成投产后，减轻了污水对天津市和渤海湾的污染程度，为天津市增添了第二水源，缓解了天津市用水的紧张程度。
该工程被评为国家优质工程银质奖。
处理工艺中污水部分采用普通曝气活性污泥法二级生化处理，污泥部分采用中温二级消化，部分污泥机械脱水。
为考虑能源的综合利用，采用沼气发电和余热加热消化污泥。
10多年的运行结果证实，该厂的处理水质均完全达到设计要求，并完全符合我国农业部规定的农灌标准，部分处理水现已用于灌溉农用。
工艺设计：（1）进水泵房采用合建式，格栅为钢丝绳牵引机耙，运行间隔时间由时间继电器控制。
（2）采用曝气沉砂池，穿孔管曝气；排砂采用刮、抓机相结合的方式，每2格设1台水平桁车式刮泥机，将砂刮到进水端的砂斗中，用抓斗清砂。
（3）采用圆形辐流式沉淀池，T=1.5 h，q =2 m3/（m2×h），设有4个直径为45 m的池子。
排泥采用半桥式周边传动刮泥机，周边线速度为2.15m/min，机上设有刮浮渣装置。
池体壁板采用预制装配式预应力绕丝混凝土结构。
（4）曝气池采用推流式池型，按普通曝气活性污泥法设计，并考虑了阶段曝气和吸附再生的运行条件。
共设2组4池，每池长80m、宽向为7格迂回廊道，每个宽7.5 m，有效水深5.2 m，曝气时间8 h。
原设计采用穿孔管曝气，后改装为英国微孔曝气盘约12000个。
（5）二沉池采用圆形辐流池，共设2组8池，每池直径45 m，沉淀时间为2.5 h，表面负荷为1 m3/（m2×h）。
天津市某污水处理厂简介PPT(22张)
采用矩形合建式泵房，平面尺寸36 m×15 m，设有20sh－28型 水泵7台（其中一台备用），每台流量0.6 m3/s，扬程为12 m，每 台配有JSH7－6型电机，功率为115KW，泵房内设A571型3吨电 工单梁起重机一台，供设备检修时用。集水池容积按一台水泵5 分钟的流量设计。
9、回流污泥泵间
采用螺旋泵提升污泥，共设室外泵间二座，按50%回流比的泥量选泵，每座 泵间设Φ1200㎜螺旋泵5台（其中一台备用），每台流量为1000 m3/ h，扬程为 3.5 m。配套电机功率为30KW，每座回流污泥泵的平面尺寸为17.05 m×13.8 m 。
4、采用曝气沉砂池，设计停留时间为5分钟，空气量为0.12 m3 气/m3水，沉砂量标准为0.01升/人，每日沉砂量为21.7 m3,共设 池二组，每组两格，宽3.6 m ，有效水深3.2 m ，设计中考虑分
池停用，水平段采用机械刮砂，刮至池端部砂斗中，然后用设置
的ZD12型－0.75 m3（2×7.5KW）设单斗抓斗机二台，直接抓除 用车运走，不另设贮砂池。
8、鼓风机房
主要供曝气池及曝气沉砂池用气，曝气池用气量为1806 m3/分，曝气沉砂池 用气量为26 m3/分，合计用气量为1832 m3/分，设D300－43型离心式鼓风机9台 ，（其中两台备用），每台风量300 m3/分，分压为700㎜汞柱，配JKS630－2型 低噪音内冷却电动机，功率为630KW，鼓风机房内设A571型10吨电动单粱起 重机一台，供设备使用，泵房平面尺寸67×15 m。
存池。
6、曝气池
采用鼓风式曝气池，按标准活性污泥法设计，也可按阶段曝气法
或 0.2生25物kg吸/(附m3法·d运)，转混，合设液计浓曝度气为时20间00为m8小g/L时，，回污流泥比的为B5O0D%5负每
污水处理厂23页PPT
污水处理厂
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
4、守业的最好办法就是不断的发展。
5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
பைடு நூலகம்
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、一次沉淀池
采用圆形幅流式沉淀池，设计停留时间为1.5小时，表面负荷2.1 m3 /(m2.d),沉淀效率为50%。污泥斗容积按4小时污泥量计，共 设二组，每组两池，每池直径45 m，有效水深3.15 m，池身由 4.5 m至6.2 m，最深处7.39 m，设计中已考虑分池停用，排泥采
用机械刮泥机，污泥由中心污泥半借静水压力排至池外生污泥贮
总设计人口当量为217万人。
四、处理构筑物及主要设备
1、进水井
纪庄子污水系统的污水经纪庄子及卫二泵站提升后汇合通过 Φ1500㎜二条来水管，共同汇入该井，在井内设有闸门，供事故 检修用。事故排水口分别设于来水管的井上，事故时污水直接排 入污水河。
2、格栅间
共设两格，每格设2 m宽格栅一个，格栅空隙25㎜，采用机械格 栅除污机二台。
3、排放水体
因为选定的厂区地形位置三面环河，目前三 个泵站的污水排入污水河，污水厂建成后， 污水总入厂由厂区东北角汇入总进水井，经 处理后由厂区东北角出水口排入污水河，在 出水口下游污水河上建一闸桥，将处理后的 水控制起来，既可以沿河排放，用于农田灌 溉，也可以将闸关闭，使水逆流经过南围堤量 纪庄子污水排水系统的排水面积为3770公顷，服务人
口108万人，服务工厂621座，本系统总出水口为纪庄 子、卫二、李七庄三个泵站来水，总污水量为26万吨/ 日，故水厂规模为26万吨。 2、水质 根据1976年1个月，1978年4个月，1980年3个月连续 对 纪 庄 子 总 系 统 出 水 口 取 样 化 验 结 果 ， SS 平 均 为 2设4计0m采g用/L，的B标O准D5为一进般水为S1S72650mmg/gL/，L，最出大水为21504mgm/Lg，/L， 去去除除率率为为7867.%5%：。进水BOD5为200 mg/L，出水25 mg/L，
5.2 m，池内总高6.00 m，设计中已考虑分池停用。
7、二次沉淀池
采用圆形幅流式沉淀池，设计停留时间为2小时， 表面负荷为1.05 m3/ (m2·h)，污泥室容积按 1.5小时的污泥量计，共分两组，每组4池，每 池直径45 m，有效2.1 m，池深由4.0 m至5.8 m，最深7.9 m，设计中已考虑分池停用，排泥 采用机械刮泥吸泥机，边刮边吸，污泥由中心 污泥管靠重力排至池外回流污泥间。
9、回流污泥泵间
采用螺旋泵提升污泥，共设室外泵间二座，按50%回流比的泥量选泵，每座 泵间设Φ1200㎜螺旋泵5台（其中一台备用），每台流量为1000 m3/ h，扬程为 3.5 m。配套电机功率为30KW，每座回流污泥泵的平面尺寸为17.05 m×13.8 m 。
3、污水泵房
采用矩形合建式泵房，平面尺寸36 m×15 m，设有20sh－28型 水泵7台（其中一台备用），每台流量0.6 m3/s，扬程为12 m，每 台配有JSH7－6型电机，功率为115KW，泵房内设A571型3吨电 工单梁起重机一台，供设备检修时用。集水池容积按一台水泵5 分钟的流量设计。
存池。
6、曝气池
采用鼓风式曝气池，按标准活性污泥法设计，也可按阶段曝气法
或 0.2生25物kg吸/(附m3法·d运)，转混，合设液计浓曝度气为时20间00为m8小g/L时，，回污流泥比的为B5O0D%5负每
荷 立
方米污水供气量10 m3。采用穿孔布气。排气池分为二组，每组
两池，每池为7个廊道，每个廊道长80 m，宽7.75 m，有效水深
4、采用曝气沉砂池，设计停留时间为5分钟，空气量为0.12 m3 气/m3水，沉砂量标准为0.01升/人，每日沉砂量为21.7 m3,共设 池二组，每组两格，宽3.6 m ，有效水深3.2 m ，设计中考虑分
池停用，水平段采用机械刮砂，刮至池端部砂斗中，然后用设置
的ZD12型－0.75 m3（2×7.5KW）设单斗抓斗机二台，直接抓除 用车运走，不另设贮砂池。
根据1981年10月进行地质勘探报告，表层土质一 般为河流改道和变迁后，洼淀混合淤泥而成，土质较 软，有积质含量较高，一般土层结构为从上自下：一 层人工回填土，厚度1.5m至2.5m，属高压属性土，承 载力为15吨/㎡：二层为上部陆相冲积层，厚度3～7m， 承载力10～14吨/㎡：三层为咸海相土层，厚度为5～ 10m，承载力较低，为8～10吨/㎡：第四层为下部陆 相冲击土层，揭示厚度达10m，承载力较高，可达20 吨/㎡左右。厂区普遍在标高一5m以下有数层轻亚粘土 层，在地震烈度8度情况下，有液化的可能性。地下水 位普遍较高，标高为1－2米以上，施工时排水及排筑 物抗浮问题均需注意。
天津市纪庄子污水处理厂
黑龙江建筑职业技术学院 市政工程技术系
纪庄子污水厂简介
一、厂区地形及土房地址状况
1、地形 处理厂位于津河以西，纪庄子污水河（陈塘庄铁路
支线）以南，津港运河以北，李港换路以东，占地面 积450亩（30公顷），其中园田120亩，旱地60亩，其 余为水坑，均占总面积的60%。
2、工程地质
三、工艺设计
1、工艺设计原则 为了确保处理效果，设计采用比较成熟可靠的工艺流程和处理构
筑物，污水处理采用一般活性污泥法工艺，污泥处理采用中温二 级消化工艺，消化污泥大部分直接供农业用，只有部分消化污泥 经机械脱水后供农业用。污泥消化过程产生的沼气用于发电、生 产上用和民用，发电产生的余热用于污泥加热。有关工艺流程见 附图。 2、处理构筑物按最大日最大时污水量设计，即3.6 m3/s，其中曝 气池按平均时污水量设计，即3.0 m3/s，曝气时间为8小时。（一 般标准活性污泥法最大曝气时间8h）。 污泥处理构筑物按日污泥量160 m3/日（含水率97%计）。
8、鼓风机房
主要供曝气池及曝气沉砂池用气，曝气池用气量为1806 m3/分，曝气沉砂池 用气量为26 m3/分，合计用气量为1832 m3/分，设D300－43型离心式鼓风机9台 ，（其中两台备用），每台风量300 m3/分，分压为700㎜汞柱，配JKS630－2型 低噪音内冷却电动机，功率为630KW，鼓风机房内设A571型10吨电动单粱起 重机一台，供设备使用，泵房平面尺寸67×15 m。
