以图例分析空间划分、家具尺寸等
办公室平面图
办公室平面图办公室平面图是指用图形的方式展示办公室的布局和空间分配情况。
它是办公室设计和管理的重要工具，能够匡助员工和管理者更好地了解办公室的结构和功能，提高工作效率和舒适度。
一、办公室平面图的基本要素1. 办公室平面图的比例：普通采用1:100或者1:50的比例绘制，以保证绘图的准确性和可读性。
2. 办公室平面图的尺寸：根据实际情况确定平面图的尺寸，通常以A3或者A4纸为常见选择。
3. 办公室平面图的方向：普通以北向上的方式绘制，以便更好地理解和定位。
4. 办公室平面图的图例：图例是办公室平面图中的重要组成部份，它包含了办公室中各种物品和设备的符号和说明，方便阅读者理解。
二、办公室平面图的绘制步骤1. 采集资料：了解办公室的实际情况，包括面积、墙体结构、门窗位置、设备摆放等信息。
可以通过实地勘察、测量或者从相关部门获取资料。
2. 绘制基本图形：根据采集到的资料，使用绘图软件或者手绘工具绘制办公室的基本图形，包括墙体、门窗、柱子等。
3. 标注尺寸和方向：在绘制好的基本图形上标注尺寸和方向，包括房间的长度、宽度、门窗的位置和尺寸等。
4. 绘制家具和设备：根据实际情况，在平面图上添加办公桌、椅子、电脑、打印机等家具和设备的符号，并标注其位置和数量。
5. 添加图例和说明：在平面图的一侧或者底部添加图例，包括各种家具和设备的符号和说明，方便阅读者理解。
6. 完善细节：对绘制好的平面图进行检查和修改，确保准确无误。
可以添加一些细节，如标注房间用途、通道宽度等。
7. 输出和保存：将绘制好的办公室平面图输出为图片或者打印出来，保存备份以备后续使用。
三、办公室平面图的应用1. 办公室设计：办公室平面图是办公室设计的基础，可以匡助设计师更好地规划办公室的布局和功能分区，提高工作效率和舒适度。
2. 办公室管理：办公室平面图可以匡助管理者了解办公室的结构和空间利用情况，合理安排员工的工位和设备，提高工作效率和协作效果。
自建房图纸设计说明和基本功能空间
自建房图纸设计说明和基本功能空间自家建房的朋友们日常接触施工图纸的机会比较少，不容易看明白图纸，这个文章就对图纸中出现的一些图例进行说明，还会说明一些基本房间的尺寸要求。
事先说明：以下说明的单位为mn,即“1米”表示为“ 1000mm, 一般省去单位表示为“ 1000”图纸说明：本节说明建筑元素在图纸上的表达方式,基本有哪些类型,方便读图1. 门门分平开门和推拉门, 空间不是很局促的情况下建议使用平开门, 尺寸为900（卫生间和厨房可以用750或800）,该尺寸为门洞宽度；门洞高一般为2200,厂家的门一般都做到2000,扣掉地砖和门框大小差不多正好平开门的图例：双线表示门板,圆弧表示门开启那端划过的地方,圆心为门轴推拉门的图例：箭头表示门开启的方向2. 窗窗也分平开窗和推拉窗, 一般都使用推拉窗, 在平面上不做特殊的说明, 在立面图上会用开启方向来进行表示。
南向的窗一般尽量开大, 到2400以上,北向的窗出于保温考虑开到1500或1800 比较合适,厨房卫生间开到900 或1200 也能接受窗的图例：中间的两根表示被剖到的窗玻璃,外面两根是窗沿的看线3. 标注建筑方案设计中的标注表示中轴到中轴的距离, 估计净宽时请自行减去墙厚（混凝土砌块为200 厚,粘土钻为240 厚）标注的图例：对于初期的建筑方案一般标注2 层,部一层表示开间大小, 外面一层是总宽度4.图例有些方案设计中会放入家具的图例, 表示空间的布置, 仅做为参考, 请以实际为准常见图例：图中有常见图例的表示,看图中紫色字体的文字5. 楼梯楼梯是建筑设计中比较复杂的一部分, 自建房部分没有特殊设计的话就会有一个楼梯间,相对简单一些图例说明：图中是一个双跑楼梯的表示方法，斜折线表示楼梯被剖切到的高度（1200）基本功能空间本节介绍住宅中常用的功能空间和合适的大小，方便大家相互沟通交流，避免出现不必要的误解1. 卧室卧室适合的面宽在3300〜4200，再大会很空旷（电视机小了都看不清楚），小于3000 的话不适合自建房作为卧室使用，推荐面宽为3600，3900 进深需根据实际情况进行设计，考虑基本功能（放一个衣柜，两个床头柜和一双人床），建议在4000 以上，不宜超过5000（房间大了制冷制热费用比较高）卧室以方形空间为宜，门开在某角落，条件允许的情况下不要开在房屋中间，会比较影响家具的布置；卧室家具主要有床，衣柜，电视柜，床头柜，布局以放得下这些基本家具为主，对于进深比较大的卧室，在窗台处会和宾馆类似放一个小茶几和两个沙发；有特殊要求要压缩房间大小的可以参考图例，看看适宜的压缩，不要过量影响使用舒适度。
详细家居尺寸和布局方案,建议收藏
详细家居尺寸和布局方案，建议收藏如何创造出更舒适的生活空间？今天就给大家带来室内设计的最佳标准。
可能不是很全，但足以了解常规的一些家居尺寸，掌握了这些，做起设计来就不用一直拿着个尺子来比划了。
一、室内空间的最佳尺寸1、客厅面积【20平方米～40平方米】客厅是居室的门面，可以说对家具尺寸的要求是最严格的,别看都是一些小数字，却足以令你的客厅成为一个舒适协调的地方。
2、电视组合柜的最小尺寸？【200×50×180厘米】对于小户型的客厅，电视组合柜是非常实用的，这种类型的家具一般都是由大小不同的方格组成，上部比较适合摆放一些工艺品，柜体厚度至少要保持30厘米；而下部摆放电视的柜体厚度则至少要保持50厘米，同时在选购电视柜时也要考虑组合柜整体的高度和横宽与墙壁的面宽是否协调。
3、长沙发或是扶手沙发的椅背应该有多高？【85至90厘米】沙发是用来满足人们的放松与休息的需求，所以舒适度是最重要的，这样的高度可以将头完全放在靠背上，让颈部得到充分放松。
如果沙发的靠背和扶手过低，建议增加一个靠垫来获得舒适度，如果空间不是特别宽敞，沙发应该尽量靠墙摆放。
4、容纳三个人的沙发搭配多大的茶几呢？【120×70×45厘米或100×100×45厘米】在沙发的体积很大或是两个长沙发摆在一起的情况下，矮茶几就是很好的选择，茶几的高度最好和沙发坐垫的位置持平。
目前市场上较为流行的是一种低矮的方几，材质多为实木或实木贴皮的，质感较好。
5、餐厅面积【10平方米～20平方米】对于长方形和椭圆形的餐桌这个尺寸是最合适的。
现在的餐厅空间一般都为长方形的，所以大方桌及圆桌较少使用，长方型的六人餐桌是最普遍的,可以选购一些可以伸缩的餐桌，平时占面积很少，来朋友时，再打开非常实用。
一个六人餐桌多大合适？【140×70厘米】6、餐桌离墙的距离？【80厘米】这个距离是包括把椅子拉出来，以及能使就餐的人方便活动的最小距离。
室内设计家具尺寸大全
室内设计家具尺寸大全室内设计中家具尺寸的选择非常重要，合理的尺寸能够确保家具与室内空间相互协调，并提供良好的使用体验。
下面是一些常见家具尺寸的参考，供您在室内设计中使用：1.沙发-单人沙发：宽度为90-120厘米，深度为90-100厘米，高度为80-100厘米。
-双人沙发：宽度为140-170厘米，深度为90-100厘米，高度为80-100厘米。
-三人沙发：宽度为200-250厘米，深度为90-100厘米，高度为80-100厘米。
2.餐桌-两人餐桌：宽度为60-80厘米，长度为90-120厘米，高度为75-80厘米。
-四人餐桌：宽度为80-100厘米，长度为120-150厘米，高度为75-80厘米。
-六人餐桌：宽度为90-110厘米，长度为150-180厘米，高度为75-80厘米。
3.床-单人床：宽度为90-110厘米，长度为190-210厘米，床垫厚度为20-30厘米，床高为50-70厘米。
-双人床：宽度为140-160厘米，长度为190-210厘米，床垫厚度为20-30厘米，床高为50-70厘米。
-大床：宽度为180-200厘米，长度为200-220厘米，床垫厚度为20-30厘米，床高为50-70厘米。
4.书柜-矮书柜：宽度为50-80厘米，深度为25-35厘米，高度为80-100厘米。
-中高书柜：宽度为80-120厘米，深度为25-35厘米，高度为100-150厘米。
-高书柜：宽度为80-120厘米，深度为25-35厘米，高度为150-200厘米。
5.电视柜-低电视柜：宽度为120-150厘米，深度为40-60厘米，高度为40-50厘米。
-高电视柜：宽度为120-150厘米，深度为40-60厘米，高度为100-150厘米。
6.衣柜-单人衣柜：宽度为80-100厘米，深度为40-60厘米，高度为180-220厘米。
-双人衣柜：宽度为150-200厘米，深度为50-70厘米，高度为180-220厘米。

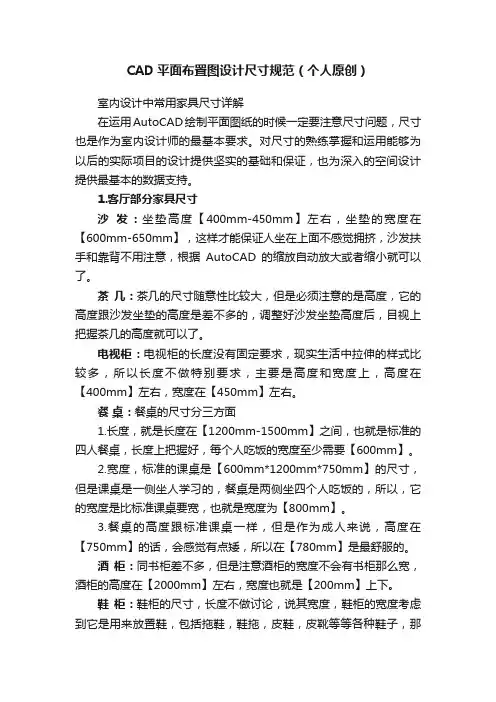

CAD平面布置图设计尺寸规范（个人原创）
CAD平面布置图设计尺寸规范（个人原创）室内设计中常用家具尺寸详解在运用AutoCAD绘制平面图纸的时候一定要注意尺寸问题，尺寸也是作为室内设计师的最基本要求。
对尺寸的熟练掌握和运用能够为以后的实际项目的设计提供坚实的基础和保证，也为深入的空间设计提供最基本的数据支持。
1.客厅部分家具尺寸沙发：坐垫高度【400mm-450mm】左右，坐垫的宽度在【600mm-650mm】，这样才能保证人坐在上面不感觉拥挤，沙发扶手和靠背不用注意，根据AutoCAD的缩放自动放大或者缩小就可以了。
茶几：茶几的尺寸随意性比较大，但是必须注意的是高度，它的高度跟沙发坐垫的高度是差不多的，调整好沙发坐垫高度后，目视上把握茶几的高度就可以了。
电视柜：电视柜的长度没有固定要求，现实生活中拉伸的样式比较多，所以长度不做特别要求，主要是高度和宽度上，高度在【400mm】左右，宽度在【450mm】左右。
餐桌：餐桌的尺寸分三方面1.长度，就是长度在【1200mm-1500mm】之间，也就是标准的四人餐桌，长度上把握好，每个人吃饭的宽度至少需要【600mm】。
2.宽度，标准的课桌是【600mm*1200mm*750mm】的尺寸，但是课桌是一侧坐人学习的，餐桌是两侧坐四个人吃饭的，所以，它的宽度是比标准课桌要宽，也就是宽度为【800mm】。
3.餐桌的高度跟标准课桌一样，但是作为成人来说，高度在【750mm】的话，会感觉有点矮，所以在【780mm】是最舒服的。
酒柜：同书柜差不多，但是注意酒柜的宽度不会有书柜那么宽，酒柜的高度在【2000mm】左右，宽度也就是【200mm】上下。
鞋柜：鞋柜的尺寸，长度不做讨论，说其宽度，鞋柜的宽度考虑到它是用来放置鞋，包括拖鞋，鞋拖，皮鞋，皮靴等等各种鞋子，那么宽度要考虑鞋的长度，即能把鞋放进去而不拥挤的感觉，鞋柜的高度一般是在【800mm】的位置，高度【800mm】；宽度【300mm】。
2.卧室部分家具尺寸大衣柜：大衣柜的尺寸比较重要，宽度上必须保证足够放的下上衣的宽度，按照人的肩膀宽度不会超过【600mm】，大衣柜的宽度保证【600mm】就可以了，有的也可以是【550mm】左右；大衣柜的长度不做要求，根据房间的实际尺寸定制；大衣柜的高度一般是【2000mm-2400mm】，也就是人站立时候的摸得到的高度。
空 间 划 分
三、抬起与下凹
抬起与下凹是指通过改变地面的高度差，从而使某一部分空间得以与其他空间形成区分的空间划 分手法。将部分空间抬起，会使该空间变得引人注目，具有一定的展示性，如图2-48所示；相反， 将部分空间降低，能够减轻周边环境对该空间的干扰，使居住者感到自如和放松，如图2-49所示。
住宅空间设计
一、分隔
3．利用灯光 在满足照明需求的前提下，可以结合照明方式、照度、光域范围等因素，利用光与影进行虚 拟空间的分隔。例如，可通过提高某一区域的照度，使其与空间的整体明暗度形成对比，从而形 成分隔，如图2-36所示。又如，利用顶面灯具的照明范围，可在大空间中形成多个视觉重心，从 而实现功能区之间的区分，如图2-37所示。
一、分隔
（三）虚拟分隔 1．利用色彩与材质 色彩的变化和材质的不同，能够使空间之间产生区域感。例如，客厅采用深色地面，玄关采 用浅色地面，可以使两个区域之间形成明显对比，如图2-32所示。此外，改变大空间中的局部材 质，也能使子空间从整体中凸显出来，如图2-33所示。
一、分隔
2．利用界面造型 虚拟分隔还可以通过界面上的图案、形状等造型因素来实现。例如，顶面的吊顶可以暗示出 空间的区域，形成垂直方向上的空间限定感，如图2-34所示；而墙面上的图案则能够形成水平方 向上的区分，从而使某一区域空间具有一定的独立感，如图2-35所示。
一、分隔
4．利用家具与陈设 通过对家具和陈设的布置进行空间分隔，不仅能让空间的使用功能趋于合理，还能营造出更 好的空间层次感。例如，将一些具有类似功能的家具、陈设进行聚集，能够使空间功能明确、主 次分明，如图2-38所示。此外，将体积较大、形态扁平的家具摆放在需要进行隔断的位置，也可 以在空间中形成隐隐的分隔感，如图2-39所示。
手绘居室平面图(精)
在平面表现时要注意以下几点：
• （1）平面布置图必须绘出所有涉及的家具、家电、 陈设配饰等的水平投影，并按照规定的图例符号 绘制出来。
手绘居室平面分布图
实训练习 住宅居室室内设计
要求: (1) 设计应有较好的创意, Nhomakorabea 能符合设计要求,作图规范严谨,图面表达效果
优秀。 (2) 要求功能区设置合理、空 间使用合理、兼顾基本风水理论，家具、器具 使用等比例摆放。 (3)风格简单。
平面图表现的内容有三部分
• 第一部分标明室内结构及尺寸，包括居室的建筑 尺寸、净空尺寸、门窗位置及尺寸；
3. 空间关系的表现：向下的视角的空间变化关系 的刻画到位，特别是物体的投影部分不能忽略， 投影可起到光影投射效果，也可以衬托物体。包 括角落的刻画和空间里面植物的刻画都能很好的 体现空间效果。
任务:三居 室平面图
0交家个稿居西：装瓜饰，！0个粪球
[温州]某简约四居室平面图
•四居室平面图 •平面图 •户型图
• （2）在绘制家具、家电时必须按照与平面图相应 的比例来绘制，同时加上一定的投影关系，以便 强调形体。
• （3）平面布置图中的尺寸应画出房间尽尺寸及家 具、家电设施之间的定位尺寸。
•
如何手绘室内平面图？需要注意哪些？
• 首先比例要精准，平面的手绘其实是构思 过程的体现，不必要去扣的太细致，主要 考虑的还是空间划分和人流路线等，在这 个构思过程中，正确的比例关系要到位。
• 第二部分标明结构装修的具体形状和尺寸，包括 装饰结构在内的位置，装饰结构与建筑结构的相 互关系尺寸，装饰面的具体形状及尺寸，图上需 标明材料的规格和工艺要求；
CAD平面家装图里的所有家具的标准尺寸
（9）安装挂衣杆的时候应该注意，挂衣杆一定要以衣柜内部实际进深为标准取中，且距离上面的板子必须要有4—6公分的距离才对，这个尺寸必须满足，因为距离太短，以后放衣架子会比较费劲；距离太长，又浪费空间。
家具的基本尺寸 长 宽 高(mm)
三人沙发 1800 980 850
双人沙发 1500 850 810
单人沙发 850 850 810
电视柜 1500 600 500
茶几 1200 750 500
方茶几 500 500 550
电脑桌 1000 600 780
3．商场营业厅 (1)单边双人走道宽：1600mm。 (2)双边双人走道宽：2000mm。 (3)双边三人走道宽：2300mm。 (4)双边四人走道宽；3000mm。 (5)营业员柜台走道宽：800mm。 (6)营业员货柜台：厚600mm，高：800—l 000mm。 (7)单*背立货架：厚300—500mm，高：1800—2300mm。 (8)双*背立货架；厚；600—800mm，高：1800—2300mm (9)小商品橱窗：厚：500—800mm，高：400—1200mm。 (10)陈列地台高：400—800mm。 (11)敞开式货架：400—600mm。 (12)放射式售货架：直径2000mm。 (13)收款台：长：1600mm，宽：600mm
双人床：宽度：135，150，180；长度180，186，200，210
圆床： 直径：186，212.5，242.4（常用）
室内门：宽度：80-95，医院120；高度：190，200，210，220，240
厕所、厨房门：宽度：80，90；高度：190，200，210
窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）
家具定制结构图分析
剖面符号
当要画剖面符号的图形面积较大或较长时，为节 省画图时间与使图形清晰，可以在两端只画出部 分剖面符号以简化图形。
剖面符号
家具中有些材料如玻璃、镜子和网纱等一般 未被剖切（外形）也画上符号。
局部详图
把基本视图中要详细表达的某些局部，用比基 本视图大的比例，如采用1:2或1:1的比例画出， 其余不必要详细表达的部分用折断线断开，这 就是局部详图。
标注方法：剖切符号 用两条长约6-8mm的 粗实线表示，尽可能 不与物体轮廓线相交， 再在剖切符号两边加 上相应字母；相应的 剖视图图名用同样的 字母标注。
局部剖视图
当家具或零部件不对称时，可根据需要灵活确定剖切 位置和剖切范围，画出局部剖视图，以既表达局部内 部结构形状，又基本表达外形。
圆柱螺母连接：以圆 柱螺母嵌入板中，再 用螺钉穿过板孔旋入。 螺母上有一槽以示螺 孔的方向便于安装定 位。
螺栓偏心连接件连接。
凸轮柱连接件连接。
杯状暗铰链
杯状暗铰链
装配图（仅了解即可）
装配图的作用是在家具零部件已经加工完毕和配 齐的条件下，按图要求进行装配成产品。
剖面
剖面
重合剖面剖面形状不对称 时，就一定要画出代表投 影方向短粗实线。
剖面
移出剖面当需要时， 可以采取与原视图 不同的比例画出， 但要标出比例。
图中剖切符号虽然 不处于水平位置， 但是要注意字母仍 应水平书写。
剖面
当剖面对称时，剖面也可以画在视图中断处。当 然不能因视图画成中断而影响视图的表达。
将家具或其零、部件的部分结构，用大于基本视 图或原图形的画图比例画出的图形成为局部详图。
局部详图可以画成剖视、视图、剖面各种形式， 以画成剖视最多。
室内设计中的家具尺寸(图例)及材料
室内设计中的家具尺寸（图例）室内设计家具标准尺寸(附：室内设计常用材料)现行家具行业国家标准：家具行现使用的国家标准分五大类：一家具通用技术基础标准；二家具产品质量标准；三家具产品试验方法标准；四家具用化学涂层试验方法标准；五家具用部分辅助材料及其试验方法标准具体标准如下：家具通用技术基础标准：GB/T 33241995木家具通用技术条件GB/T 33251995金属家具通用技术条件GB/T 33261997家具桌椅凳类主要尺寸GB/T 33271997家具柜类主要尺寸GB/T 33281997家具床类主要尺寸GB/T 39761983学校课桌功能尺寸GB/T 336661992图书用品设备产品型号编制方法GB/T 13667.11992钢制书架通用技术条件GB/T 13667.21992积层式钢制书架技术条件GB/T 13667.31992手动密集书架技术条件GB/T 136681992钢制书柜资料柜通用技术条件GB/T 145301993图书用品设备木制目录柜技术条件GB/T 145311993图书用品设备阅览桌椅技术条件GB/T 145321993图书用品设备木制书柜图纸柜资料柜技术条件GB/T 145331993图书用品设备木制书架期刊架技术条件QB/T 12411991家具五金家具拉手安装尺寸QB/T 12421991家具五金杯状暗铰链安装尺寸QB 13381991家具制图QB/T 21891995家具五金杯状暗铰链及其安装底座要求和检验QB/T 36541999圆榫接合（原ZB Y800011988）QB/T 3657.11999木家具涂饰工艺聚氨酯清漆涂饰工艺规范（原ZB/TY800 004.11989）QB/T 3657.21999木家具涂饰工艺醇酸清漆酚醛清漆涂饰工艺规范（原ZB/T Y80004.21989）QB/T 36581999木家具公差配合（原ZB/TY80 0051989）QB/T 36591999木家具形状和位置公差（原ZB/T Y80 0061989）QB/T 39131999家具用木制零件断面尺寸（原GB 33301982）QB/T 39141999家具工常用名词术词（原GB33301982）QB/T 39151999家具功能尺寸的标注（原GB101661988）家具设计标准尺寸家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90关于家具设计尺寸方面的一些基本知识：在工地1、标准红砖23*11*6；标准入户门洞0.9米*2米，房间门洞0.9米*2米，厨房门洞0.8米*2米，卫生间门洞0.7米*2米，标准水泥50kg/袋。
家具尺寸标准及图例
家具尺寸标准及图例家具尺寸标准及图例。
家具的尺寸标准是我们在购买家具时需要考虑的重要因素之一。
合理的家具尺寸不仅可以提高家居空间的利用率，还可以使家居环境更加舒适和美观。
因此，了解家具尺寸标准及图例对于我们选择和使用家具都具有重要的指导意义。
一、沙发尺寸标准及图例。
沙发是客厅中不可或缺的家具，选择合适尺寸的沙发可以有效利用空间，提高舒适度。
一般来说，单人位沙发的宽度在80-100厘米之间，双人位沙发的宽度在120-160厘米之间，三人位沙发的宽度在180-240厘米之间。
而沙发的高度一般在80-100厘米之间，深度在80-100厘米之间。
下图为沙发的尺寸标准图例：（图例，单人位沙发尺寸示意图、双人位沙发尺寸示意图、三人位沙发尺寸示意图）。
二、餐桌尺寸标准及图例。
餐桌是家庭日常生活中使用频率较高的家具之一，选择合适尺寸的餐桌可以使用起来更加方便舒适。
一般来说，餐桌的高度在70-75厘米之间，常见的餐桌尺寸有9090厘米、12080厘米、15090厘米等。
下图为餐桌的尺寸标准图例：（图例，9090厘米餐桌尺寸示意图、12080厘米餐桌尺寸示意图、15090厘米餐桌尺寸示意图）。
三、床尺寸标准及图例。
床是家居中最重要的家具之一，选择合适尺寸的床可以保证我们的睡眠质量。
一般来说，单人床的尺寸为90200厘米，双人床的尺寸为150200厘米、180200厘米等。
床的高度一般在40-60厘米之间。
下图为床的尺寸标准图例：（图例，单人床尺寸示意图、双人床尺寸示意图、加大双人床尺寸示意图）。
四、书桌尺寸标准及图例。
书桌是学习和工作中必不可少的家具之一，选择合适尺寸的书桌可以提高工作和学习效率。
一般来说，书桌的高度在70-80厘米之间，宽度在60-80厘米之间，深度在40-60厘米之间。
下图为书桌的尺寸标准图例：（图例，60120厘米书桌尺寸示意图、70140厘米书桌尺寸示意图、80160厘米书桌尺寸示意图）。
五、衣柜尺寸标准及图例。
史上完整住宅13个功能区尺寸图,装修必须知道
史上最全住宅13个功能区尺寸图，装修必须知道！每套住宅均是由各种不同功能的房间组成的，这些不同功能的房间大致有主卧、次卧、客房、书房、儿童房、客厅、家庭厅、餐厅、玄关、厨房、公共卫生间、主卧卫生间、储藏间、阳台等。
每种房间的开间进深均有个合理尺寸，每种房间尺寸合理是套型设计达到适用或舒适要求的基本保证。
一、主卧室1、主卧室的最低开间中到中尺寸是3.6m（净3.3m），最低进深中到中尺寸是4.8m（净4.5m），这是保证家具摆放和人的活动最低适用要求的尺寸（图1）汴二括号内为房间内净尺寸Z卜同图I适用型主卧室图（17.28m2）2、主卧室的“舒适”开间中到中尺寸是3.9m（净3.6m）,进深中到中尺寸是5.1m（净4.8m），是家具摆放和人的活动是比较方便舒适的（图2）22003900(3600)舒适型主卧室3、主卧室的“高舒适”开间中到中尺寸是4.2m（净3.9m），进深中到中尺寸是7.5m（净7.2m），这时家具摆放和人的活动会更加方便舒适；不仅如此，到了这一级，主卧室就应该配有主卫生间和进入式衣帽间（图3），或不设进入式衣帽间，把卫生间做大，使洗浴更加舒适（图4）4200匚衿QU)制舒适型主卧室图GL50m2)1刖K皿『舒适型主代卜宝图G5J0m2）二、次卧室次卧室为住户非主人使用的卧室，它的最低“适用”开间中到中尺寸是3.3m（净3.0m）,进深中到中尺寸是4.5m（净4.2m）,如图5。
这里讲的是最低“适用” 要求，因为小于这个尺寸就会给家具布置和人的活动带来不便，也就是说小于这个尺寸的房间就不应设计为卧室，而应设计为书房、儿童房、保姆房等功能的房间。
若户建筑面积比较大或很大，次卧室也分别提高到上述主卧图1或图2的标准，这时次卧室也就分别达到了“舒适”或“高舒适”的要求了。
图5舒适型次股宝图a4.85m2）三、客房客房为专供客人使用的卧室，一般拥有三间卧室以上的大户型方予设置。
它的尺寸标准最低应与次卧室相同（图5）。
《家具的基本尺度》课件
欢迎来到《家具的基本尺度》PPT课件！让我们一起探索家具尺度的定义、重 要性以及如何正确选择适合的家具尺度。
家具尺度的定义和重要性
家具尺度是指家具的大小和比例关系。它在家居设计中起着至关重要的作用，影响着我们的舒适度和空间氛围。
1 人体尺度
家具尺度应与人体尺度相 适应，使人在使用家具时 感到舒适和自然。
2 忽略人体尺度
忽略人体尺度会使家具使 用起来不便捷，影响人的 舒适度和体验。
3 不考虑功能
家具尺度与功能不匹配会 导致使用上的不便和效率 低下。
如何正确选择适合的家具尺度
1
测量空间尺寸
首先，测量空间的长度、宽度和高度，了解空间限制条件。
2
考虑使用需求
根据家具的使用需求，确定合适的家具尺度，如用餐桌的座位数量。
2 空间协调
3 功能性
家具尺度应与空间相符合， 避免过大或过小的家具给 空间带来压迫感或空洞感。
家具尺度应与功能相匹配， 使家具的使用更加便捷和 高效。
常见的家具尺度
椅子
椅子的尺度应考虑到人的坐姿、 舒适度和使用场景。
桌子
桌子的尺度应以人的坐姿和工作 习惯为基础，确保工作效率和舒 适度。
床
床的尺度应适配人的身体尺寸， 带来良好的睡眠体验。
家具尺度的设计原则
比例协调
家具的比例应与整个空间的比例协调一致，使 家具与周围环境和谐统一。
空间感觉
家具的尺度应在空间中创造出适当的缩放感， 营造出舒适、温馨的环境。
功能优先
在设计家具尺度时，应优先考虑家具的功能性， 使家具能够满足用户的实际需求。
审美平衡
家具的尺度应与整体风格相协调，使家具成为 空间的亮点和装饰。
住区精细化室内设计(户内空间,人体工学和家具尺寸等方面)
七、书房的尺寸
(A)书房的面宽 在一般住宅中，受套型总面积、总面宽的限制，考虑必要的家具布置，兼 顾空间感受，书房的面宽一般不会很大，最好在2600mm以上。 (B)书房的进深 在板式住宅中，书房的进深大多在3～4m左右。因受结构对齐的要求及相 邻房间大进深的影响(如起居室、主卧室等进深都在4m以上)，书房进深若与之 对齐，空间势必变得狭长。为了保持空间合适的长宽比，应注意相应的减小书 房进深。
二、主卧室的尺寸
(A)面积 (a)一般情况下，双人卧室的使用面积不应小于12 ㎡ 。 (b)在一般常见的两一三室户中，主卧室的使用面 积适宜控制在15～20㎡范围内。过大的卧室往往存在空 间空旷、缺乏亲切感、私密性较差等问题，此外还存在 能耗高的缺点。 (B)开间。 (a)不少住户有躺在床上边休息边看电视的习惯， 常见主卧室在床的对面放置电视柜，这种布置方式，造 成对主卧开间的最大制约。 (b)主卧室开间净尺寸可参考以下内容确定： 双人床长度(2000～2300mm) 电视柜或低柜宽度(600mm) 通行宽度(600mm以上) 两边踢脚宽度和电视后插头突出等引起的家具摆放 缝隙所占宽度(100～150mm) 因面宽时，一般不宜小于3300mm。设计为3600— 3900mm时较为合适。 当面积紧张需要压缩此： 主卧室开间卧室主
（C）舒适型厨房 面积应在8—12㎡左右； 厨房操作台总长不小于3.0m； 双列设置时厨房净宽不小于2.4m； 冰箱入厨，并能放入小餐桌，形成 DK式厨房 有条件的情况下，可加设洗衣间(家 务室)、保姆间等，其面积值可进一 步扩大
九、卫生间设备及布置
(A)卫生间主要设备布置
(a)便器的布置。 (ⅰ)坐便器的前端到前方门、墙或洗脸盆(独 立式、台面式)的距离应保证在500—600mm左右， 以便站起、坐下、转身等动作能比较自如，左右 两肘撑开的宽度为760mm，因此坐便器的最小净面 积尺寸应为800mmxl200mm。
厨房尺寸标准及图例
厨房尺寸标准及图例在装修或者购买新房时，厨房尺寸是一个很重要的考量因素。
一个合理的厨房尺寸不仅能够提供舒适的使用体验，还能够影响到厨房家具的摆放和整体美观度。
因此，了解厨房尺寸的标准及图例是非常有必要的。
首先，我们来看一下厨房尺寸的标准。
一般来说，一个标准的厨房尺寸应该是不小于8平方米。
这样的大小可以容纳基本的厨房家具和设备，并且能够提供足够的操作空间。
此外，工作台的长度应该在2.2米到2.5米之间，这样可以确保在烹饪时有足够的操作空间。
橱柜的高度一般为0.9米到1米，这样可以方便人们取放物品。
在考虑厨房尺寸时，还需要考虑到通风口和排气管道的位置，以及水槽和燃气灶的摆放位置，这些都是影响厨房使用的重要因素。
其次，我们来看一下厨房尺寸的图例。
在设计厨房尺寸时，图例是非常有帮助的。
下面是一个常见的厨房尺寸图例：1. 整体布局图，整体布局图可以清晰地展示厨房家具和设备的摆放位置，包括橱柜、冰箱、燃气灶、水槽等。
这样可以帮助我们更好地规划厨房空间。
2. 橱柜尺寸图，橱柜尺寸图可以展示不同类型的橱柜的尺寸和布局，包括上橱柜、下橱柜、吊柜等。
这样可以帮助我们选择合适的橱柜，以及规划橱柜的摆放位置。
3. 水槽和燃气灶尺寸图，水槽和燃气灶是厨房中使用频率最高的设备，因此它们的摆放位置和尺寸也是非常重要的。
尺寸图可以帮助我们更好地安装和摆放水槽和燃气灶。
通过以上的图例，我们可以更直观地了解厨房尺寸的标准和布局，从而更好地规划和设计自己的厨房空间。
总之，了解厨房尺寸的标准及图例对于厨房的设计和装修是非常重要的。
一个合理的厨房尺寸不仅能够提供舒适的使用体验，还能够影响到整体的美观度和实用性。
因此，在规划和设计厨房空间时，一定要充分考虑到厨房尺寸的标准和图例，从而打造一个理想的厨房空间。
家具设计制图(PPT85页)
左视图：钉头——粗实线十字 反方向45°相交两短粗实线
木螺钉连接在局部详图中的画法
第二章 家具制造图
4、家具的连接方式： 2）常用连接件的画法：
在基本视图上 表示上述连接件位置和数量时，可以一
律用细实线和细实线十字。 必要时用引出线加文字注明连接件数量
榫结合类型：
按榫头形状分有直角榫、燕尾榫、圆榫。
按榫头数目分有单榫、双榫、多榫。
按榫头与榫眼、榫槽接合形式分有开口榫、半开口榫、 闭口榫、明榫、暗榫。
明榫能使产品具有自然天成的乡村田野风格
按平面接点 接合形式 有平肩榫、 斜肩榫。
第二章 家具制造图
3、家具的连接方式： 1）榫结合：
画法：表示榫头横断面，无论剖视或是外 形视图榫头横断面均涂成淡灰色或3条以上 平行细线，表示榫头形状、类型、大小。
14、抱最大的希望，作最大的努力。2021年5月5日 星期三2021/5/52021/5/52021/5/5
15、一个人炫耀什么，说明他内心缺 少什么 。。2021年5月 2021/5/52021/5/52021/5/55/5/2021
16、业余生活要有意义，不要越轨。2021/5/52021/5/5May 5, 2021
暗铰链连接视图
搁板固定座连接视图
第二章 家具制造图
4、家具的连接方式： 这里只是介绍了使用最广的实木家具、板式家具 中典型部位常用连接方式。至于金属家具、软体 家具、竹藤家具、玻璃家具的结构及连接方式本 课程不作详细介绍。不管何种类型的家具结构设 计，仅仅掌握其理论知识是远远不够的，必须多 参加设计实践和生产实践。因为家具的结构与家 具材料、加工工艺有着密不可分的内在联系，只 有真正掌握了家具材料、加工技术（设备），才 能正确地设计连接方式和产品结构。
办公室定置图例
办公室定置图例一、概述办公室定置图例是指根据办公室的实际情况和需求，绘制出办公室内各个区域的布局和摆放位置，以便员工和访客能够清晰地了解办公室的结构和功能分区。
本文将详细介绍办公室定置图例的标准格式和内容要求。
二、标准格式办公室定置图例应包含以下几个主要部份：1. 办公室总平面图：展示办公室的整体布局，包括房间的分布、门窗的位置和走廊的走向等。
总平面图应具有比例尺，并标注各个房间的名称。
2. 办公室各区域图示：根据实际情况，绘制各个区域的图示。
常见的区域包括会议室、工作区、歇息区、厨房、洗手间等。
每一个区域图示应包括区域的名称、面积、主要家具和设备的摆放位置。
3. 家具和设备图例：列出办公室中使用的各种家具和设备，并给出相应的图示和说明。
图例应包括家具和设备的名称、尺寸、材质和颜色等信息。
4. 标注和说明：在图例中标注出办公室的重要细节和特点，如电源插坐位置、网络接口、空调出风口等。
同时，提供相应的说明，解释各个标注的含义和作用。
三、内容要求办公室定置图例的内容应准确反映办公室的实际情况和需求，具体要求如下：1. 准确的布局和尺寸：办公室定置图例应根据实际的房间布局和尺寸进行绘制，确保图例与实际情况一致。
2. 清晰的图示和标注：图示应简洁明了，标注应清晰可读。
确保每一个区域的图示和标注与实际摆放位置相符，并提供相应的尺寸和说明。
3. 合理的家具和设备摆放：根据办公室的功能和需求，合理摆放各种家具和设备。
确保家具和设备的摆放位置符合人体工程学原理，提高办公效率和员工舒适度。
4. 细致的标注和说明：在图例中标注出办公室的重要细节和特点，如插坐位置、网络接口、空调出风口等。
同时，提供相应的说明，解释各个标注的含义和作用，以便员工和访客能够理解和使用。
四、示例以下是一个办公室定置图例的示例：1. 办公室总平面图：- 标注办公室名称、总面积和比例尺；- 标注各个房间的名称，如会议室、工作区、歇息区等；- 标注门窗的位置和走廊的走向。
装修常用数据手册：空间布局和尺寸
读书笔记
很实用的一本书，尺寸数据详细，在家装前期设计中具有很好的参考价值。 最近刚好忙装修，纠结于各种尺寸，这本书蛮好的解决了这类问题，是一本挺实用的书。 读完1小时还欠4分钟，尺寸非常清晰的一本书，很有用。 解释通俗易懂，通过不同的举例说明让小白也能轻松掌握，很有帮助。 这些常用小知识还是很有用的，数据太多难免忘记，偶尔温习一下很棒！。 装修在即，尺寸对我来说太重要了，这本很入门了，和我之前做的功课都差不多，总结归纳在了一起，很方 便也很实用，节省时间。 很实用的一本小书，着重介绍了装修过程中往往容易被忽视但又非常重要的一个问题，即尺寸问题，以及由 此导致的空间布局问题。
附录2装修流程耗 时表
附录1全屋电器安 装预留尺寸
附录3装修物料购 买跟进表
作者介绍
这是《装修常用数据手册：空间布局和尺寸》的读书笔记模板，暂无该书作者的介绍。
精彩摘录
这是《装修常用数据手册：空间布局和尺寸》的读书笔记模板，可以替换为自己的精彩内容摘录。
谢谢观看
目录分析
0 1
1.1装修前 必知的三大 类基础尺寸
0 2
1.2玄关的 常见布局和 玄关柜设计 的相关尺寸
0 3
1.3客厅的 常见布局和 设计的布局和 橱柜设计的 相关尺寸
0 6
1.6卧室 （主卧）的 常见布局和 衣柜设计的 相关尺寸
0 5
1.5餐厅的 常见布局和 餐边柜设计 的相关尺寸
装修常用数据手册：空间布局和尺 寸
读书笔记模板
01 思维导图
03 读书笔记 05 作者介绍
目录
02 内容摘要 04 目录分析 06 精彩摘录
思维导图
关键字分析思维导图
数据
空间布局
预留
室内设计平面图例
强电 弱电
煤气
进 水
弱电
主卧 书房 女儿房
主卧
实木地板满铺
地面抬高120mm
客厅
实木地板满铺
书房
实木地板满铺
餐厅
600*600金花米黄抛光砖满铺
鞋柜
1350*2000床
女儿房
实木地板满铺
古筝
玻璃装饰
卫生间
防滑地砖满铺
淋浴房
洗衣阳台
防滑地砖满铺
厨房
防滑地砖满铺
墙面装饰
餐厅 木地板满铺
装饰柜
石膏板砌墙
砖砌墙 小孩房与书房位置
墙面装饰
矮隔断
储藏柜
墙面装饰
客厅 木地板满铺
墙面装饰
窗台高495mm 窗高2000mm 窗上280mm
H 2790mm
空调孔
梁下395
阳台下高160mm 阳台中空高2350mm 阳台上高280mm
H 2770mm
窗台高495mm 窗高2000mm 窗上280mm
H 2790mm
空调孔
梁下395
阳台下高160mm 阳台中空高2350mm 阳台上高280mm
H 2770mm
弱电箱
1100 390
380 840
梁下260 梁下350
梁下300 梁下220
610 260
400
230
窗台高950mm 窗高1570mm 窗上280mm
主卧 木地板满铺
大理石台面
塑钢窗 阳台
防滑地砖满铺
移门
小孩房 木地板满铺
1500*2000床
污水管
马桶下水管 地漏 下水管
搁板
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（二）起居室空间的尺寸
1、面积
在不同平面布局的套型中，起 居室面积的变化幅度较大。其设置 方式大致有两种情况：相对独立的， 起居室和与餐厅合而为一的起居室。 在一般的两室户、三室户的套型中， 其面积指标如下： (a)起居室相对独立时，起居 室的使用面积一般在15㎡以上； (b)当起居室与餐厅合为一时， 二者的使用面积控制在20—25㎡； 或共同占套内使用面积的25％～30 ％为宜；
（三）次卧室的家具及布 置：
房间服务的对 象不同，其家具及 布置形式也会随之 改变，以下主要介 绍子女用房的家具 和布置情况。 1、家具、设备类 型：单人床、床头 柜、书桌、座椅、 衣柜、书柜、计算 机等。
2、家具布置。子女房的家具布置要注意结合不同年龄段孩子的特征进行设计。 (a)青少年房间(13—18岁)。对于青少年来说，他们的房间既是卧室，也是书 房，同时还充当客厅，接待前来串门的同学、朋友。因此家具布置可以分区布置： 睡眠区、学习区、休闲区和储藏区。 (b)儿童房间(3～12岁)。与青少年用房比较，还要特别考虑到以下几方面需求： 可以设置上下铺或两张床，满足两个孩子同住或有小朋友串门留宿的需求。 宜在书桌旁边另外摆一把椅子，方便父母辅导孩子做作业或与孩子交流。 设置较低、进深较大的架子、橱柜，用来收纳儿童的玩具等。
二、起居空间
（一）起居空间的设计要点
1.起居厅的采光口宽度应为≥1.5m为宜。 2.起居室的家具一般沿两条相对的内墙布置，设计时要尽量避免开向起居室的 门过多，应尽可能提供足够长度的连续墙面供家具“依靠”(我国《住宅设计规 范》规定起居室内布置家具的墙面直线长度应大于3000mm)；如若不得不开门，则尽 量相对集中布置。
五、书房的家具布置
1、书桌和座椅的布置。
(a)在进行书桌布置时，要考虑到光线的方向，尽量使光线从左前方射入； 同时当时常有直射阳光射入时，不宜将工作台正对窗布置，以免强烈变化的阳 光影响读写工作。
起居室的面积标准我国现行《住宅设计规范》 中最低面积是12㎡，我国城市示范小区设计导则 建议为18-25㎡。
2、开间(面宽)
起居室开间尺寸呈现一定的弹 性--有在小户型中满足基本功能的 3600mm小开间“迷你型”起居室， 也有大户型中追求气派的6000mm大 开间的“舒适型”起居室。 (a)常用尺寸 一般来讲，110～150㎡的三室 两厅套型设计中，较为常见和普遍 使用的起居宽为3900～4500mm。 (b)经济尺寸 当用地面宽条件或单套总面积 受到某些原因限制时，可以适当压 缩起居宽至3600mm。 (c)舒适尺寸 在追求舒适的豪华套型中，其 面宽可以达到6000mm以上。
2、其它家具布置
(a)对于兼有工作、学习功能的主卧室，需考虑布置工作台(写字台)、书架及 相应的设备。 (b)对于年轻夫妇，还要考虑在某段时期放置婴儿床，同时又不影响其他家具 的正常使用，如妨碍衣柜门的开启或使通道变得过于狭窄而不便通行等。
（二）主卧室的尺寸
1、面积
(a)一般情况下，双人卧 室的使用面积不应小于 12㎡ 。
卧室的设计要点：
1、位置：卧室应有直接采光、自然通风。 因此，住宅设计应千方百计将外墙让给卧室，保证卧室与室外自然环境有必 要的直接联系，如采光、通风和景观等。 2、面积： 10～20㎡ 卧室空间尺度比例要恰当，一般开间与进深之比不要大于 1:2。
（一）主卧室的家具
1、床的布置
(a)床作为卧室中最主要 的家具，双人床应居中布置， 满足两人不同方向上下床的方 便及铺设、整理床褥的需要。
(b)在一般常见的两 一～三室户中，主卧室 的使用面积适宜控制在 15～20㎡范围内。过大 的卧室往往存在空间空 旷、缺乏亲切感、私密 性较差等问题，此外还 存在能耗高的缺点。
2、开间
(a)不少住户有躺在床上边 休息边看电视的习惯，常见主卧 室在床的对面放置电视柜，这种 布置方式，造成对主卧开间的最 大制约。 (b)主卧室开间净尺寸可参 考以下内容确定： 双人床长度(2000～2300mm) 电视柜或低柜宽度(600mm) 通行宽度(600mm以上) 两边踢脚宽度和电视后插头 突出等引起的家具摆放缝隙所占 宽度(100～150mm) 面宽一般不宜小于3300mm。 设计为3600—3900mm时较为合适。
住区精细化设计
————户内空间、人体工学、家具
住宅设计基本元素
住宅设计中各功能房间作为设计的基本元素：
应满足起居、做饭、就餐、如厕、就寝、工作、学习以及储藏等功能需求。 下面将主要从房间的家具、设备布置形式和房间尺寸及房间细部设计来对各个功 能房间的设计要点展开叙述。
一、门厅的设计和尺寸
(a)当鞋柜、衣柜需要布置在户门一侧时，要确保门侧墙垛有一定的宽度： 摆放鞋柜时，墙垛净宽度不宜小于400mm；摆放衣柜时，则不宜小于650mm。 (b)综合考虑相关家具布置及完成换鞋更衣动作，门厅的开间不宜小于 1500mm，面积不宜小于2㎡。
（b)床的边缘与墙或其他障
碍物之间的通行距离不宜小于 500mm；考虑到方便两边上下 床、整理被褥、开拉门取物等 动作，该距离最好不要小于 600mm；当照顾到穿衣动作的 完成时，如弯腰、伸臂等，其 距离应保持在900mm以上。
原则上不宜：
床不要正对门布置，以免 影响私密性；不宜紧靠窗摆 放，以免妨碍开关窗和窗帘 的设置；寒冷地区不要将床 头正对窗放置，以免夜晚着 凉。
三、餐厅的尺寸
(a)3-4人就餐，开间净尺寸不宜小于2700mm，使用面积不要小于10mm，使用面积不要小于12 ㎡。
《住宅设计规范》：最小面积≧5㎡，短边净尺寸≧2100M
四、卧室
卧室在套型中扮演着十分重要的角色。一般人的一生中近l/3的时间处于睡眠 状态中，拥有一个温馨、舒适主卧室是不少人追求的目标。
（四）次卧室的尺寸
(a)次卧室功能具有多样性，一般认为次卧室房间的宽不要小于2700mm， 面积不宜小于10㎡。 (b)当次卧室用作老年人房间，尤其是两位老年人共同居住时，房间面积 应适当扩大，面宽不宜小于3300mm，面积不宜小于13㎡。 (c)当考虑到轮椅的使用情况时，次卧室面宽不宜小于3600mm。
