M12 4芯5芯防水连接器

M12现场接线连接器4芯B-Code

B-Code
KYF12J4ZT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4ZT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4ZT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4ZT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4WT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4WT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4WT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4WT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding

M12防水航空插头,防水接头

M12防水航空插头，M12防水接头
连接螺纹M12X1孔型－直头（带电缆PUR或PVC，长度2米、5米10米、或任选）
M12插头系列产品：M12插头，M12航空插头，M12连接器，M12电缆组件，M12电缆插头，M12带线插头，M12不带线插头，M12传感器插头，M12一分二连接器插头，M12工业以太网插头，M12分线器插头，M12总线分线盒插头，M12-T 型头，M12-Y型头，M12-Y型分配器，profbus总线插头，devicenet现场总线插头，M12防水连接器，M12防水插头，M12金属插头，M12金属连接器，M12全屏蔽插头，M12全屏蔽连接器，M12电缆接头，M12-3针插头，M12-3孔插头，M12-4针插头，M12-4孔插头，M12-5针插头，M12-5孔插头，M12-6针插头，M12-6孔插头，M12-8针插头，M12-8孔插头，M12-12针插头，M12-12孔插头，M12防磁防焊电缆插头，M12电缆组件插头，M12电缆组件插座，传感器圆形电缆组件，M12电缆组件接插件，M12防水电缆组件，M12电缆插头，M12电缆接头，M12电缆插头线，M12传感器执行器插头，M12传感器执行分线器，M12防水接插件，M12双头接插件，M12一分二电缆组件，M12分线盒配套插头，M12防水连接线，M12连接器、M12防水连接器、M12传感器连接器、M12圆形连接器、M12工业连接器，M12航空插头，M12航插，M12工业航空插头、M12圆形航空插头，M12防水航空插头，M12接插件，M12圆形接插件，M12工业接插件，M12防水接插件、M12防水圆形接插件，M12防水工业接插件，M12延长线，M12传感器延长线，M12防水接头，M12圆形插头，M12各种定制插头。

满足用户需要，超越顾客需求，是科迎法电气的服务基准。

M12连接器国产防水插头

额定电压60V—250V
尺寸示意图
M12连接器具有以下几点优势
极强的耐酸，耐碱，化学清洗剂/试剂性能
耐焊接花火，抗频繁的扭转，弯折耐油污，冷却液，润滑剂等
寿命长，减少停机和维护时间
带屏蔽连接器有良好的防电磁干扰性能
M12连接器系列及其他系列
谢谢您的观看！
M12连接器
——直头、弯头区别
弯母头、弯公头（颜色可定制）ຫໍສະໝຸດ 直母头、直公头（颜色可定制）
M12连接器材质和种类
M12 连接螺纹规格尺寸为M12*1 种类有4/5/8针、4/5/8孔
材料使用尼龙PVC、PUR
防水等级IP67 耐寒耐高温-25℃至+85℃
防插错编码A型B型D型
M12连接器
国产防水插头
连接器应用在什么领域？
连接器广泛应用于传感器、检测仪器、电子仪器仪
表、电子机械、通讯、航空、航海、计算机、LED 灯、汽车、工程机械、机电、石油勘测、传输控制系统、电工电气系统、工业自动化等领域。
M12连接器——5芯直公头（插针）
M12连接器——5芯直母头（插孔）

M12防爆插头,M12防爆连接器,M12金属防爆插头

M12防爆插头，M12防爆连接器，M12金属防爆插头传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器m12防爆插头，m12防爆连接器，m12金属防爆插头，m12金属防爆连接器，m12防爆产品型号：4芯公头型号：kyf12j4zt-nc.pb4芯母头型号：kyf12k4zt-nc.pb，4芯弯头公头：kyf12j4wt-nc.pb4芯弯头母头：kyf12k4wt-nc.pb;5芯公头型号：kyf12j5zt-nc.pb5芯母头型号：kyf12k5zt-nc.pb，5芯弯头公头：kyf12j5wt-nc.pb5芯弯头母头：kyf12k5wt-nc.pb;8芯公头型号：kyf12j8zt-nc.pb8芯母头型号：kyf12k8zt-nc.pb，8芯弯头公头：kyf12j8wt-nc.pb8芯弯头母头：kyf12k8wt-nc.pb;12芯公头型号：kyf12j12zt-nc.pb12芯母头型号：kyf12k12zt-nc.pb，12芯弯头公头：kyf12j12wt-nc.pb12芯弯头母头：kyf12k12wt-nc.pb; 4芯5芯8芯有螺丝压紧式或焊接式，12芯是焊接式。

（可定制其他芯数，如3芯6芯）m8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器M8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，m8防爆产品型号：3芯公头型号：kyf8j3zt-nc.pb3芯母头型号：kyf8k3zt-nc.pb，4芯公头型号：kyf8j4zt-nc.pb3芯母头型号：kyf8k4zt-nc.pb，5/8防爆插头，5/8防爆连接器，5/8金属防爆插头，5/8金属防爆连接器，5/8防爆产品型号：2芯公头型号：kyf5/8j2zt-nc.pb2芯母头型号：kyf5/8k2zt-nc.pb，3芯公头型号：kyf5/8j3zt-nc.pb3芯母头型号：kyf5/8k3zt-nc.pb，2芯3芯是焊接式，可定制其他芯数（如4芯-8芯）。

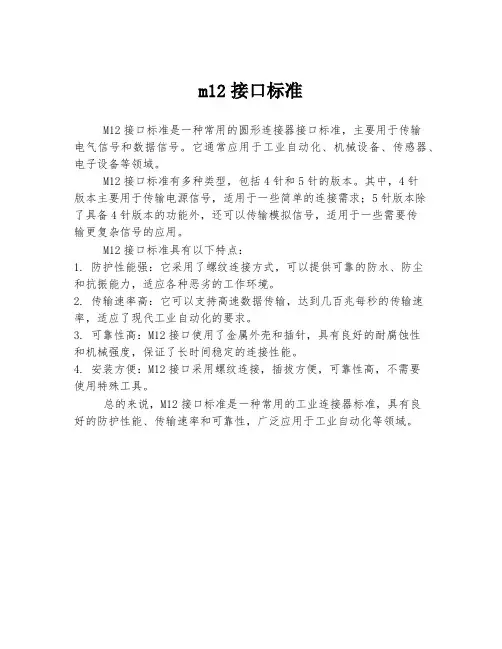

m12接口标准

m12接口标准
M12接口标准是一种常用的圆形连接器接口标准，主要用于传输
电气信号和数据信号。

它通常应用于工业自动化、机械设备、传感器、电子设备等领域。

M12接口标准有多种类型，包括4针和5针的版本。

其中，4针
版本主要用于传输电源信号，适用于一些简单的连接需求；5针版本除了具备4针版本的功能外，还可以传输模拟信号，适用于一些需要传
输更复杂信号的应用。

M12接口标准具有以下特点：
1. 防护性能强：它采用了螺纹连接方式，可以提供可靠的防水、防尘
和抗振能力，适应各种恶劣的工作环境。

2. 传输速率高：它可以支持高速数据传输，达到几百兆每秒的传输速率，适应了现代工业自动化的要求。

3. 可靠性高：M12接口使用了金属外壳和插针，具有良好的耐腐蚀性
和机械强度，保证了长时间稳定的连接性能。

4. 安装方便：M12接口采用螺纹连接，插拔方便，可靠性高，不需要
使用特殊工具。

总的来说，M12接口标准是一种常用的工业连接器标准，具有良
好的防护性能、传输速率和可靠性，广泛应用于工业自动化等领域。

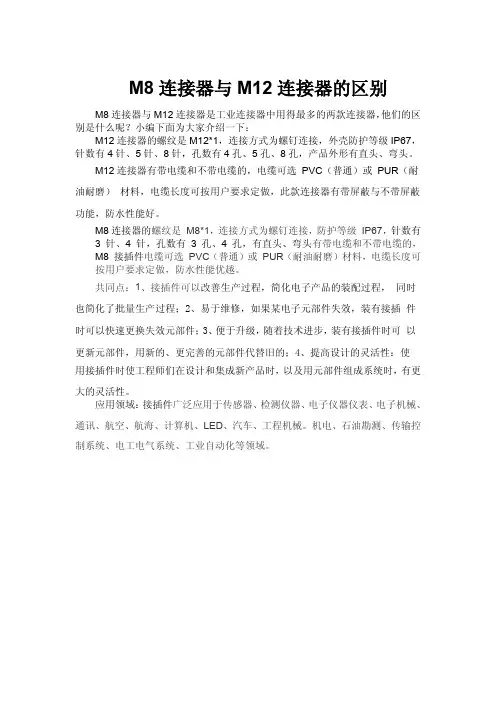

M8连接器和M12连接器区别

M8连接器与M12连接器的区别M8连接器与M12连接器是工业连接器中用得最多的两款连接器，他们的区
别是什么呢？小编下面为大家介绍一下：
M12连接器的螺纹是M12*1，连接方式为螺钉连接，外壳防护等级IP67，针数有4针、5针、8针，孔数有4孔、5孔、8孔，产品外形有直头、弯头。

M12连接器有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做，此款连接器有带屏蔽与不带屏蔽功能，防水性能好。

M8连接器的螺纹是M8*1，连接方式为螺钉连接，防护等级IP67，针数有3针、4针，孔数有3孔、4孔，有直头、弯头有带电缆和不带电缆的，M8接插件电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做，防水性能优越。

共同点：1、接插件可以改善生产过程，简化电子产品的装配过程，同时也简化了批量生产过程；2、易于维修，如果某电子元部件失效，装有接插件时可以快速更换失效元部件；3、便于升级，随着技术进步，装有接插件时可以更新元部件，用新的、更完善的元部件代替旧的；4、提高设计的灵活性：使
用接插件时使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更
大的灵活性。

应用领域：接插件广泛应用于传感器、检测仪器、电子仪器仪表、电子机械、通讯、航空、航海、计算机、LED、汽车、工程机械。

机电、石油勘测、传输控制系统、电工电气系统、工业自动化等领域。

M12类连接器安装步骤

M12类连接器操作步骤
1、识别
a、传感器自带的一般为M12公针插座，如下图所示，在内壁上有一个突起，此类设计为“防呆”。

b、线束端一般配置M12母针插头，在内壁上也会有一个对应的凹点，是为对应的“防呆”。

2、在连接时，必须先使得线束、传感器两端的“防呆”对应准确；
3、按紧，对准插头后，只需稍微用力，就可以使得插头和插座初步啮合；之后再顺时针拧紧螺帽；
4、拆卸，M12类接插件有放松设计，类似目前大部分药瓶盖子结构。

在拆卸时，依然需要先施加一定压力，同时逆时针旋转螺母，才能成功拆卸。

注意：在插头和插座分离后，必须采取妥善的防护措施，防止两端进
水。

现场可使用护套或塑料布进行保护。

轴销传感器在拆卸后，必须
放置在干燥的地方。

在货运时，也必须使用足够避震泡沫进行保护！。

M12现场接线连接器4芯A-Code

M12 现场接线连接器 4 芯 A-Code
KYF12J4ZT-NC(4-6) √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K4ZT-NC(4-6) √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J4ZT-NC(4-6).PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K4ZT-NC(4-6).PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √F12J4WT-NC(4-6) √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K4WT-NC(4-6) √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J4WT-NC(4-6).PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K4WT-NC(4-6).PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding

m12接口标准

m12接口标准M12接口是一种常见的连接器标准，广泛应用于工业自动化、车载电子、通信设备等领域。

该标准规定了M12接口的尺寸、结构和电气特性，确保了连接器在各种环境下的可靠性和稳定性。

一、M12接口的尺寸和结构M12接口采用了圆形连接器设计，接口直径为12毫米。

根据使用的目的和要求，M12接口可分为四种类型：A型、B型、C型和D型。

每种类型在外部外形上有所不同，具有不同的插入方式和固定方式，因此适用于不同的应用场景。

A型接口是最常见的M12接口类型，采用螺纹连接方式，适用于各种常规的电气连接。

B型接口则采用了快速扭转连接方式，其插入和拔出更加方便快捷，适用于需要频繁连接和断开的场景。

C型接口和D 型接口则分别采用了M12插销连接方式和刀片连接方式，适用于一些特殊的应用场合。

除了连接方式的不同，M12接口的外壳材料也可以根据需要选择不同的材质，如金属外壳、塑料外壳等。

不同的外壳材料能够提供不同的防护等级，从而满足各种不同的环境要求。

二、M12接口的电气特性M12接口的电气特性是保证信号传输质量和稳定性的重要因素。

根据不同应用需求，M12接口可以提供不同的电气特性，如2针、3针、4针、5针和8针等。

根据国际标准，M12接口的额定电流可以达到4A，额定电压可以达到250V。

这使得M12接口不仅适用于传输低电流信号，还可以传输相对较大的电流。

此外，M12接口还具备防水、防尘等特性，能够在恶劣的环境条件下保持稳定的工作状态。

三、M12接口的应用领域由于M12接口具有结构紧凑、可靠性高、防护等级高等特点，因此在工业自动化、车载电子、通信设备等领域有着广泛的应用。

在工业自动化领域，M12接口常用于传感器、执行器、工业摄像机等设备的连接。

它能够提供稳定的信号传输，适应各种复杂的工业环境，如震动、湿气、高温等。

在车载电子领域，M12接口用于汽车电子控制单元(ECU)、传感器、摄像头等连接。

它能够承受汽车运动时的振动和冲击，确保信号的稳定和可靠传输。

电缆防水接头尺寸对照表

PG7
PG7
3-6.5
12.5
9
18/16
PG7
PG7
2-5
12.5
9
18/16
PG9
PG9
4-8
15.2
9
22/19
PG9
PG9
2-6
15.2
9
22/19
PG11 PG11
5-10
18.6
9
24/22
PG11 PG11
3-7
18.6
9
24/22
PG13.5 PG13.5
6-11
20.4
10
27/24
PG16-L PG16
7-12
22.5
15
30/27
100
PG19-L PG19
12-15
24
15
30/28
100
PG19-L PG19
10-12
24
15
30/28
100
PG21-L PG21
13-18
28.3
15
35/33
100
PG21-L PG21
9-16
28.3
15
35/33
100
PG25-L PG25
16-21
30
15
37/35
50
PG25-L PG25
13-18
30
15
37/35
50
PG29-L PG29
18-25
37
15
45/42
50
PG29-L PG29
13-20
37
15
45/42
50
PG36-L PG36

M12现场接线连接器4芯S-Code

M12 现场接线连接器 4 芯 S-Code
KYF12J5ZT-NC.PG13.5.B √防护等级：IP67 √电流等级：4A √电压等级：60V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：8mm~13.5mm √锁紧螺母：黄铜镀镍 √防插错表面：S-Coding KYF12K5ZT-NC.PG13.5.B √防护等级：IP67 √电流等级：4A √电压等级：60V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：8mm~13.5mm √锁紧螺母：黄铜镀镍 √防插错表面：S-Coding KYF12J5ZT-NC.PG13.5.B.PB √防护等级：IP67 √电流等级：4A √电压等级：60V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：8mm~13.5mm √锁紧螺母：黄铜镀镍 √防插错表面：S-Coding KYF12K5ZT-NC.PG13.5.B.PB √防护等级：IP67 √电流等级：4A √电压等级：60V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：8mm~13.5mm √锁紧螺母：黄铜镀镍 √防插错表面：S-Coding KYF12J5WT-NC.PG13.5.B √防护等级：IP67 √电流等级：4A √电压等级：60V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：8mm~13.5mm √锁紧螺母：黄铜镀镍 √防插错表面：S-Coding KYF12K5WT-NC.PG13.5.B √防护等级：IP67 √电流等级：4A √电压等级：60V √接线方式：螺丝压紧/焊接 √芯数：4 针黄铜镀金 √适用电缆直径：8mm~13.5mm √锁紧螺母：黄铜镀镍 √防插错表面：S-Coding KYF12J5WT-NC.PG13.5.B.PB

m124芯航空头延长线防水标准

m124芯航空头延长线防水标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!M124芯航空头延长线防水标准随着航空行业的发展，飞机航空头延长线的防水标准变得越来越重要。

M12连接器说明书

插图比例图联系安排 (外掛程式側)您在下页装配说明技术数据主要参数型号连接器样式针头法兰座Type standard DIN EN 61076-2-101线长0.2m版本直头针头电缆连接器连接器锁定装置螺钉接线方式带导线防护等级IP69KIP68导线截面积最大 0.75mm² / AWG 18工作温度-40 °C / 100°C插拨次数> 100 插拔次数重量 (gr)17.14客户关税号85369010原产国DE电气参数额定电压60V额定冲击电压1500V额定电流 4.0A绝缘电阻> 10⁸ Ω产品M12 针头法兰座, 极数: 5, 非屏蔽, 带导线, IP69K, M16x1.5范围M12-A 系列 763型号污染等级3过压类别II 材料组II EMV合规性非屏蔽材料外壳材料不锈钢接触体材料PA 接触材料铜锌 (黄铜)接触面Au (金)REACH SVHCCAS 7439-92-1 (Lead)SCIP号码2c18177f-59b6-4ed5-b7b7-9f408a68a3ef分类ETIM 9.0EC003569装配说明产品M12 针头法兰座, 极数: 5, 非屏蔽, 带导线, IP69K, M16x1.5 范围M12-A 系列 763型号***********安装说明产品M12 针头法兰座, 极数: 5, 非屏蔽, 带导线, IP69K, M16x1.5 范围M12-A 系列 763型号***********安全提示连接器在负载下不得插拔。

不遵守和使用不当会造成人身伤害。

连接器的开发是为了应用于工厂工程、控制和电气设备建设。

用户有责任检查连接器是否也能用于其他领域的应用。

用户必须采取适当的安全防范措施。

以确保连接器不能意外断开外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。

有关IP保护等级的进一步信息。

请参见 "技术信息"下载中心。

M12金属航空插头

M12金属航空插头
M12金属航空插头是M12连接器系列里的一个种类，是一种能够进行信号和电流传输连接到的电子元器件。

M12金属航空插头，带屏蔽作用。

在现代电气电子设备中，元器件的密度以及它们之间相关功能的日益增加，对电磁干扰提出了严格的限制。

所以M12
金属航空插头采用金属壳体封闭起来，以阻止内部电磁能辐射或受到外界电磁场的干扰。

M12金属航空插头的连接方式为M12*1螺钉接线，可以选择4、5、8芯，4、5、8针，出线口可以选择4-6mm、6-8mm，工作温度-25C°~+85C°，触点、针材质为CuZn，触点表面材质为Au，插头外壳为铸锌镀镍，此款插头做
工极为精致，是M12连接器系列里外观最精美的一个产品。

此款M12金属航空插头优点：1、带屏蔽作用，能有效的阻止内部电磁能辐射或受到外界电磁场的干扰；2、防水性能好、方便用户现场接线、高效快速连接，节省时间，性价比较高。

4针M12金属连接器图：
4芯M12金属连接器图
技术参数图：。

各种防水连接器及应用场景

各种防水连接器及应用场景防水连接器是一种用于连接电线、电缆、传感器等设备的防水设备。

它可以有效防止水分、湿气和灰尘等外界物质进入连接部位，从而保护设备的稳定运行。

下面将介绍各种防水连接器及其应用场景。

1. 螺纹密封防水连接器：螺纹密封防水连接器是一种常见的防水设备。

它采用螺纹连接的方式，通过紧密的螺纹结构实现连接部位的防水密封。

这种连接器通常用于户外电气设备、照明设备等，其优点是结构简单、可靠性高。

2. 塑料密封防水连接器：塑料密封防水连接器采用特殊的塑料材料，具有良好的防水性能。

这种连接器通常用于家用电器、汽车电器、电子产品等，其优点是重量轻、成本低、防水性能好。

3. 橡胶密封防水连接器：橡胶密封防水连接器采用橡胶材料制作连接部位，具有优良的防水性能。

这种连接器通常用于工业设备、船舶设备等，其优点是耐用、耐高温、耐化学腐蚀。

4. 焊接防水连接器：焊接防水连接器是通过焊接连接电线、电缆等设备的防水设备。

这种连接器通常用于工业设备、航空航天设备等，其优点是连接牢固、防水性能好。

5. 压接防水连接器：压接防水连接器采用特殊的压接技术连接电线、电缆等设备，同时具有良好的防水性能。

这种连接器通常用于户外电气设备、通信设备等，其优点是安装方便、密封性能好。

6. 定位销防水连接器：定位销防水连接器采用定位销锁紧连接部位，从而实现连接部位的防水密封。

这种连接器通常用于电力线路、铁路线路等，其优点是结构简单、抗风、抗雨能力强。

以上是一些常见的防水连接器及其应用场景。

需要注意的是，不同的连接器适用于不同的场景，应根据具体的使用环境和要求来选择合适的防水连接器。

此外，在使用防水连接器时，还需要注意正确安装和维护，以确保其防水性能的有效性。

m12接口标准

M12接口标准是一种常用的圆形连接器接口，主要用于工业自动化、交通运输、电力通信等领域。

它具有一些显著的特性，如耐振动、防水防尘、抗干扰等。

在工业项目中，M12的接插头被广泛使用，其插针数的选择取决于具体应用需求——3针和4针型号用于传感器和电源应用；4针和8针型号用于以太网通信。

此外，对于M12接插头，有三种主要的编码形式：A-Coding用于连接直流电，标准为24VDC和标准传感器信号接口，也常用于CANopen、DeviceNet、CC-Link等总线；B-Coding 用于连接直流电信号，如Profibus、Interbus等现场总线；C-Coding则用于连接交流电，其标准为24V/110V/230V AC，这种类型多用于美国。

M12信号插座、M12以太网插座、M12航空插座、M12防水插座、M12机柜插座、M12工业插座、M12PCB插座

M12 信号插座|M12 以太网插座|M12 航空插座|M12 防水插座|M12 机柜插座|M12 工业插座|M12PCB 插座
A-coding
B-coding
实物图
尺寸图
电气参数 2-PIN/3-PIN/4-PIN 5-PIN
6-PIN/8-PIN
额定电流额定电压电压类别接触电阻绝缘电阻污染等级防护等级温度范围
M12 信号插座|M12 以太网插座|M12 航空插座|M12 防水插座|M12 机柜插座|M12 工业插座|M12PCB 插座
A-coding
B-coding
D-coding
实物图
尺寸图
电气参数 2-PIN/3-PIN/4-PIN 5-PIN
6-PIN/8-PIN
额定电流额定电压电压类别接触电阻绝缘电阻污染等级防护等级温度范围
A/B PA 镀金螺纹连接铜合金（镀镍）
A PA 镀金螺纹连接铜合金（镀镍）
12-PIN/17-PIN
1.5A 30V
II ≤8mΩ ≥100MΩ
3 IP67 -25℃~+85℃
A PA 镀金螺纹连接铜合金（镀镍）
A-Coding A A A A A A A A
B-Coding B B B B
A/B PA 镀金螺纹连接铜合金（镀镍）
A PA 镀金螺纹连接铜合金（镀镍）
12-PIN/17-PIN
1.5A 30V
II ≤8mΩ ≥100MΩ
3 IP67 -25℃~+85℃
A PA 镀金螺纹连接铜合金（镀镍）
A-Coding A A A A A A A A
B-Coding B B B B

m12接口标准

m12接口标准M12接口标准是一种常用的圆形连接器接口标准。

它具有耐振动、防水防尘、抗干扰等特点，被广泛应用于工业自动化、交通运输、电力通信等领域。

下面我们将介绍M12接口标准的各个方面及相关参考内容。

1. M12接口结构:M12接口采用六角形的螺纹结构，内部有连接针脚。

它分为直插式和焊接式两种类型。

直插式适用于板上安装，而焊接式适用于线缆连接。

关于M12接口的结构和尺寸，可以参考相关的国际标准，如IEC61169-10。

2. M12接口类型:M12接口有不同的类型，根据应用需求和信号传输要求，可以选择不同的接口类型。

常见的有A型、B型、D型、X型等。

每个类型都有不同的针脚布局和连接方式。

有关M12接口类型的详细信息，可以查阅相关的技术手册和规范。

3. M12接口用途:M12接口广泛应用于各种工业领域。

它可用于传输数字信号、模拟信号和电源信号。

在工业自动化中，M12接口常用于传感器、执行器、控制器等设备之间的连接。

在交通运输领域，M12接口被用于地铁、高铁等列车车辆的车载设备连接。

此外，M12接口也被应用于电力通信、安防监控等领域。

有关M12接口的应用案例和具体应用要求，可以查询相关的行业标准和技术规范。

4. M12接口材质和防护等级:M12接口通常采用金属外壳，以确保良好的电磁兼容性和机械强度。

接口的防护等级通常为IP67，表明它具有良好的防水和防尘性能。

有关M12接口的材质和防护等级的详细要求，可以参考相关的产品规格和认证标准。

5. M12接口信号传输和连接方式:M12接口可以传输不同类型的信号。

根据信号传输要求，可以选择相应的连接方式。

例如，对于数字信号，常使用直通连接方式；对于模拟信号，常使用M12插头和插座连接；对于电力信号，一般使用简单的螺钉连接方式。

有关M12接口信号传输和连接方式的详细说明，可以查阅相关的技术资料和应用指南。

总结：以上介绍了M12接口标准的结构、类型、用途、材质和防护等级以及信号传输和连接方式等相关内容。
