通力电梯更换各电路板后的自学习word精品
通力井道自学习流程
通力井道自学习流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!通力井道自学习是指电梯在安装或维护后，通过自动运行和检测，获取井道内各个位置的信息，以便电梯能够准确地停靠在各个楼层。
通力自学习
1、当电梯经常出现反复找平层故障时；
2、电梯出现0109故障代码时；
3、电梯重新调整平层后；
4、77：U、77：N、77：S磁铁意外脱落复位后；
二、自学习的方法：
1、将电梯开到最底层位置，再将检修开关置于检修位置，再用检修状态将电梯再往下开些，直到375:1界面板上的77：N、77：S、61：N指示灯亮起。
通力电梯自学习方法
字体大小：大 - 中 - 小 guangzhouyingke 发表于 11-11-24 15:24 阅读(491) 评论(0) 分类：
一、 通力3000电梯在什么情况下需要做自学习？当出现以下几种情况时，需要重新做一次自学习，也就是业界常说的划楼板。
2、将菜单调到5-2-1后，将检修开关拨回正常位置，这时会听到V3F25驱动模块中的蜂鸣器响起，每5秒响两次且故障灯亮起，此时电梯会慢车向上运行，直至运行到最高楼层时自动停止，自学习完成。
三、无法进行自学习的原因检查：
1、检查77：N、77：S、双稳态开关及磁 Nhomakorabea是否完好；
2、意外断电：供电恢复正常后再做一次自学习；
3、磁开关检测不到位置的变化：更换磁开关；
4、中途某个楼层的遮光板咬合深度不够：调整咬合位置使其符合要求；
5、77：U、77：N、77：S磁铁位置不对：调整磁铁位置使其符合要求；
6、如果尝试几次都没有成功，且总是停在某一个楼层，则要检查该楼层的遮光板；
电路板维修培训免费技术交流咨询电话：13610069385 QQ:
7、如顶层数据无法写入，原因可能是缓冲器的距离过小所致，自学习结束后有时会冲顶或蹲底后造成安全回路断开。
8、广州盈科自动化设备维修中心电梯电路板、变频器维修技术培训咨询热线：13711629846 QQ:1269102332

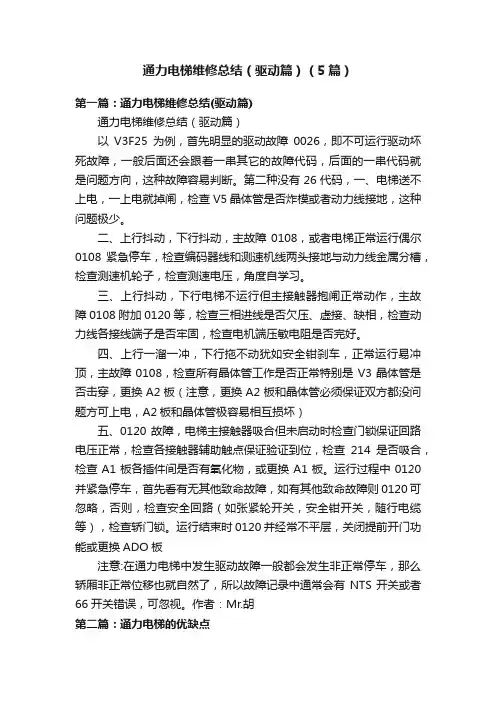

通力电梯维修总结（驱动篇）（5篇）
通力电梯维修总结（驱动篇）（5篇）第一篇：通力电梯维修总结(驱动篇)通力电梯维修总结（驱动篇）以V3F25为例，首先明显的驱动故障0026，即不可运行驱动坏死故障，一般后面还会跟着一串其它的故障代码，后面的一串代码就是问题方向，这种故障容易判断。
第二种没有26代码，一、电梯送不上电，一上电就掉闸，检查V5晶体管是否炸模或者动力线接地，这种问题极少。
二、上行抖动，下行抖动，主故障0108，或者电梯正常运行偶尔0108紧急停车，检查编码器线和测速机线两头接地与动力线金属分槽，检查测速机轮子，检查测速电压，角度自学习。
三、上行抖动，下行电梯不运行但主接触器抱闸正常动作，主故障0108附加0120等，检查三相进线是否欠压、虚接、缺相，检查动力线各接线端子是否牢固，检查电机端压敏电阻是否完好。
四、上行一溜一冲，下行拖不动犹如安全钳刹车，正常运行易冲顶，主故障0108，检查所有晶体管工作是否正常特别是V3晶体管是否击穿，更换A2板（注意，更换A2板和晶体管必须保证双方都没问题方可上电，A2板和晶体管极容易相互损坏）五、0120故障，电梯主接触器吸合但未启动时检查门锁保证回路电压正常，检查各接触器辅助触点保证验证到位，检查214是否吸合，检查A1板各插件间是否有氧化物，或更换A1板。
运行过程中0120并紧急停车，首先看有无其他致命故障，如有其他致命故障则0120可忽略，否则，检查安全回路（如张紧轮开关，安全钳开关，随行电缆等），检查轿门锁。
运行结束时0120并经常不平层，关闭提前开门功能或更换ADO板注意:在通力电梯中发生驱动故障一般都会发生非正常停车，那么轿厢非正常位移也就自然了，所以故障记录中通常会有NTS开关或者66开关错误，可忽视。
作者：Mr.胡第二篇：通力电梯的优缺点通力电梯的优势：一、品牌优势通力电梯公司具有90多年的电梯生产历史，总部设在芬兰赫尔辛基，是世界第一大自动扶梯暨世界第三大电梯厂商，同时也是全球最大的无机房电梯和无齿轮电梯生产供应商；年销售额超过25亿美元，占据了50%的欧洲市场和12%的全球电梯市场，全球保养的电、扶梯总数超过45万台，在世界各地拥有良好的品牌形象和质量信心。
通力电梯LCECPU电路板结构介绍及常见故障教学版
通力电梯LCECPU电路板结构介绍及常见故障
通力电梯通力电梯LCECPU电路板实际上是一块微型工业计算机，所有电梯的运行数据与运行指令都由这块板发出，加到这块电路板的工作电压为24V,5V两个级别，因为工作在较低的电压下，一般较少出故障，但是用日久或因环境恶略，也会出现故障，通力电梯LCECPU电路板结构批讲请见图
常见故障简述如下：
1、电子元件自然老化：这种故障是使用时间日久的电梯，因电路板中个别电子元件失效，导致电路板的某项功能失效，从而引发电梯故障。
一般靠近热源的电子元件自然老化的几率较高。
2、因过电压、过电流、过热等原因致使电路板上元件损坏，造成电路板故障引发电梯故障。
这种情况发生在电源供电部分的几率较大。
3、通信芯片损坏：造成CPU电路板与其它电路板的通信不能正常进行。
4、D7芯片中的程序丢失，或芯片损坏，导致电梯不能运行。
5、D8芯片的电池电量不足，导致内部程序丢失，引发电梯不能运行。
6、线路板中的印刷电路因腐蚀、震动出现断裂，导致电路板故障，引发电梯不能运行。
7、电路板中的贴片电容容量减小，导致电梯出现时不时的停梯，关电送电后又能正运行，运行一段时间后故障又重复出现。
8、电路板中的晶振损坏使CPU停止运行，此时电路板中的CPU运行灯不再闪亮。
通力电梯常用电子板和维修调试资料
通力电梯常用电子板和维修调试资料一、通力电梯常用电子板介绍二、通力电梯维修经验1、不开门故障某电梯安装工地，有数台电梯出现不开门故障，经查发现是XB28门机插头的第3针或1其它针脱出，原因是拽电线拔插头造成，经过使用新的插针补充，目前已恢复正常。
教训：拽电线拔插头的现象很普遍，很可能会造成插针脱出导致人为故障出现，因此，要注意正确的拔出插头的方法，要捏紧卡扣，左右轻轻晃动均匀用力拔出，不要图省事拽住电线拔拽。
2、关门2秒钟才启动有台通力电梯往往关门2秒钟才启动，并出现过运行中突然停止的现象，经查发现：轿门触点的压量只有不足1毫米，原因是门扇有出厂的胶垫，使门缝较大，影响到轿门锁触点的插入深度，导致压量不足。
通力门锁是死孔，无法大范围调节压量，所以工人就没有最终调好压量，导致电梯带着隐患运行。
解决办法，更换较长的开关触点螺丝，用多个小垫圈叠加后垫在触点与座之间，使压量达到3-4毫米，并清洁一次触点。
3、1401，1403故障一台电梯，外招显示正常，但是1F、2F按钮不起作用，报1401，1403故障，更换新的井道通讯板LCEFCB也无效，经详细查找发现，3F到2F的井道通讯插头XS2的插针个别脱出，原因是工人帮扎插头时未留足插头引线的余量，在长时间的坠拉下部分插针被拽出来，导致通讯受阻，使2F、1F的外招不起作用，报1401，1403（有夹层）故障代码。
经过正确处理，故障代码消除，电梯外招恢复正常。
教训：绑扎任何插头时注意其引线要留足自由延伸的余量，防止因为引线出现张紧、拽拉的现象而埋下埋下故障隐患。
4、变频器报Ground Fault 接地故障某工地连续两台巨通电梯出现启动时保护，变频器报接地故障，无法正常运行。
经查，变频器报Ground Fault 接地故障，需断电复位。
经询问，得知最近进行了线槽盖的补钉地线的工作，根据此内容及故障代码，重点查找从变频器到电机之间的动力线路对地的绝缘问题，发现两台电梯均是因为加钉线槽接地线时自攻丝钻入电机动力电缆造成，钻进电缆的自攻丝钻破电缆护套和相线绝缘橡胶层损伤了铜芯并导致电机相线接地，从而导致接地故障。
通力电梯更换各电路板后操作
课程描述目录1 LCE井道信号装置的检查 ................................................................................................................ - 3 -杆型探头 ....................................................................................................................................... - 3 -U型感应器 .................................................................................................................................... - 6 -2. LCE 通过参数修改楼层显示 ......................................................................................................... - 9 -操作界面的介绍 ........................................................................................................................... - 9 -修改楼层显示 ............................................................................................................................... - 9 -3 LCE 故障处理 ................................................................................................................................. - 10 -读取故障 ..................................................................................................................................... - 10 -故障处理 ..................................................................................................................................... - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) ...................................................................................... - 10 -LCECPU 板的类型 ....................................................................................................................... - 10 -更换 LCECPU 板 ......................................................................................................................... - 11 -5 LCE 更换除LCECPU板之外的其他部件 ....................................................................................... - 12 -机房部份: LCEADO 板 ............................................................................................................... - 12 -轿厢部份 ..................................................................................................................................... - 16 -6 LCE 修改参数 ................................................................................................................................. - 18 -菜单介绍 ..................................................................................................................................... - 18 -修改参数 ..................................................................................................................................... - 18 -7 LCE D7 D8更换 .............................................................................................................................. - 19 -LCE D7 更换 ............................................................................................................................... - 20 -LCE D8 更换 ............................................................................................................................... - 20 -1 LCE井道信号装置的检查杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸v1.0 可编辑可修改 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示操作界面的介绍修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)拆掉固定螺丝取下旧板.安装新板,安装螺丝固定装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.送电 ,做 5-7-1 做 5-2-1按照功能表设置所有菜单快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件2修改参数参数需要修改时,根据电梯功能表,按照本资料的第部份更改7 LCE D7 D8更换LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：断电，使用专用拔子，取下LCE D7 芯片安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯更换各电路板后的自学习
课程描述1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板LCECEB 板更换电子板后做 5-7-16.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯维修资料，请收藏！
通力电梯维修资料，请收藏！通力电子板介绍（插件备注板）通力KONE3000MiniSpace电梯线路分析（因手机版面问题，清楚查看请点击图片放大）通力安全回路图解通力无机房：通力有机房：巨人通力20K-30K调试资料巨人通力20K-30K调试资料通力电梯故障代码手册（因手机版面问题，清楚查看请点击放大）通力电梯故障及处理方法通力电梯变频器V3F16L维修经验分享一、介绍通力电梯变频器V3F16L KM769900G01是通力电梯公司独立设计生产的一款电梯专用变频器，适用功率7.5KW的永磁同步电机。
也许是通力电梯公司考虑到保护知识产权的因素，没有给电梯变频器配置专门的操作面板。
若要更改V3F16L KM769900G01变频器参数，就必须通过电梯中的电路板才能进行相应设置。
V3F16L变频器在没有相关资料的情况下，进行维修难度系数较高，主要是因为电梯变频器不能独立于电梯之外试运行，除非有相应的测试平台。
再加上V3F16L 变频器没有配置操作面板，这就更加大了V3F16L电梯专用变频器维修的难度，维修后怎么运行测试是个问题！一般情况下，是拿到现场完整装入电梯控制柜后，让电梯试运行来进行测试变频器修复与否，稍显麻烦。
通力电梯变频器KM769900G01整机结构紧凑，将变频器打开后可以看到，变频器内部有5块电路板组成，分别是：KM964619G01接触器板，KM964622G01中间板，KM964615G01电容板，KM825950G01电源驱动板，KM774150G02主板；整流逆变一体化模块型号为BSM50GP120。
值得注意的是，V3F16L变频器存在两种版本，新版本内部有5块电路板，老版本的内部只有3块电路板。
二、V3F16L通力变频器常见故障由于V3F16L变频器直接拖动的负载电梯曳引电机，实际运行电流通常较大，因此，作为电梯控制的设备来讲，故障率相对较高。
常见故障如下：1、电梯运行时出现严重抖动。
(可修改)通力电梯更换各电路板后操作.doc
课程描述目录1 LCE井道信号装置的检查....................... -3 -1.1 杆型探头............................ -3 -1.2 U型感应器............................ -6 -2 . LCE通过参数修改楼层显示 ..................... -9 -2.1 操作界面的介绍.......................... -9 -2.2 修改楼层显示........................... -9 -3 LCE故障处理 ............................ -10 -3.1 读取故障............................ -10 -3.2 故障处理............................ -10 -4 LCE 更换LCECPUK（除LCECPU56外）............. -10 -4.1 LCECPU 板的类型...................... -10 -4.2 更换LCECPU板 ....................... -11 -5 LCE更换除LCECP板之外的其他部件................. -12 -5.1 机房部份：LCEADO板.................... -12 -5.2 轿厢部份............................ -15 -6 LCE修改参数 ............................ -17 -6.1 菜单介绍............................ -17 -6.2 修改参数............................ -17 -7 LCE D7 D8 更换........................... -18 -7.1 LCE D7 更换 .......................... -19 -7.2 LCE D8 更换 .......................... -19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N探头杆型探头30 61:U/N 组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统，根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1下面是探头的井道布置图和安装尺寸弋打工畔一n| r) Soar :EC evitdi，即8 a/e1 S M55 759 - H 试 1.0ISM - 175G 1.6Mi& - J 航I-/ Fl 杭ui hi让疝癌G gj能骅以小?1 ,建足1” 口打5占H上diii：E 乌HtiJNsLjMLa JWtrt1.2 U型感应器U型感应器由30 61:U/N 组成电梯的门区平层系统杆型77U/N组成电梯的终端减速系统，根据梯速需要加77:SU型感应器由U型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸JO Dar上，就dw士上吊'型' ItiuJje g：士己1 "ifcha"£1 Fumi ]皿：占出士昌M广“77:3/J V Rd 白riMEi sri^ri]77：i 心ir3i^3*i；s flv'iZtereJera?JCH 5工言t组口鼻总fce&J IE/S Dzst. 1A?TSE Sp&ea r's口;工间J c“咫12，3：3C IS4冢3 1. 7S完M 2.0，网的W 国弱口-飘MT!占空二 - SS52. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例：把4层的楼层显示从4改为5菜单按钮 菜单料示 接丘和子菜单显不 新楼层或 债头按钮 值的显示 楼层呼叫 轿厢呼叫 按钿 按钮5层的楼层显示会自动显示6 ,以此类推.3 LCE故障处理3.1 读取故障LCE在操作界面上能显示控制系统和驱动系统的故障码，当前的故障能实时显示故障排除后故障码能保存（最多99个），也可以消除全部故障E - 1读取存储的故障E -2- 1清除存储的故障3.2 故障处理按照LCE操作界面显示的故障码，对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU板（除LCECPU566卜）4.1 LCECPU板的类型LCECPU 有三种：LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换LCECPU板当LCECPU®上的change board红灯点亮及某个功能不能实现确认电子板问题时需要更换LCECPU板更换部骤：4.2.1 断电拆掉LCECP皈前面的LCECA版（如果有）拔下所有连接插头取下带黄色标签的LCECPU D7芯片（因为新板不带芯片）4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板，安装螺丝固定4.2.4 装回LCECPU D7芯片，还原所有连接插头，装回LCECA版.4.2.5 送电，做5-7-1 做5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行，按功能表检查所有功能是否正常.5 LCE更换除LCECPLB之外的其他部件当电子板上的change board红灯点亮及某个功能不能实现要更确认电子板问题时，需换电子板，换板后，要确认全部功能正常.5.1 机房部份：LCEADO板直接更换，不需要做设定LCEOPTW确认新板上的封插与旧板一致，做5-7-1 LCERECK直接更换LCEGTWK更换后，做5-7-1LCEGTW版确保新板上的封插与旧板一致更换后，作5-7-1LCECANfe确保新板上的芯片版本与旧板一致5.2 轿厢部份LCECCB板更换完电子板后做5-7-1LCECO皈更换电子板后做5-7-1 LCECEBW更换电子板后做5-7-16 LCE修改参数6.1 菜单介绍LCE控制系统共有9个部份的菜单，如下：E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数（根据驱动的不同参数不一样）7 电梯参数8 外部群组参数具体参数见附件26.2修改参数参数需要修改时，根据电梯功能表，按照本资料的第2.2部份更改7 LCE D7 D8 更换 UH 曲 [vweu wnriwrNSTToF^wn tH7.1 LCE D7 更换当LCE D7芯片需要升级或损坏时，更换LCE D7芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致7.1.3 做5—7—1 做5—2—17.1.4 根据电梯功能表重新设置菜单7.1.5 快车运行检查电梯功能。
通力电梯更换各电路板后操作
课程描述课程编号: S2-EL-10-E06课程名称: LCE控制系统课程课程内容: LCE 井道信号装置检查调整更换LCE 通过参数修改楼层显示LCE 故障处理LCE 更换 LCECPU 板(除LCECPU561板) LCE 更换除LCECPU板之外的其他部件LCE 修改参数LCE D7 D8更换课程对象: 入职一年以上的保养员工课程目标: 能够处理 LCE 控制系统出现的故障更换电子板所需设备: 投影仪白板记号笔现场实物推荐课时:更新日:更新人:目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 5步骤动作显示注释1 置RDF 开关为ON的位置F1 0021 安全回路断开2 按下菜单按钮 E3 按下菜单按钮 3 按三次4 按ACCEPT按钮3-15 按箭头按钮上3-26 按ACCEPT按钮FLr 17 按箭头按钮上FLr 4 按三次8 按ACCEPT按钮 49 按箭头按钮上 510 按ACCEPT按钮 5 保存11 断电再送电F1 002112 置RDF 开关为OFF的位置电梯回到正常壮态5层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯更换各电路板后操作
通力电梯更换各电路板后操作通力电梯是一种高速、安全、可靠的交通工具，其正常运行离不开各种电路板的支持。
当通力电梯的一些电路板出现故障或需要更换时，操作人员需要按照以下步骤进行操作。
1.现场准备首先，操作人员需要提前准备好必要的工具和材料，包括螺丝刀、电线钳、焊接工具、螺丝、螺母等。
同时，还要确保通力电梯的电源已经关闭，以免操作过程中发生意外。
2.断开电源在更换电路板之前，必须首先断开通力电梯的电源，以确保操作的安全性。
操作人员应按照通力电梯的操作手册或相关说明，找到电源开关，并将其关闭。
3.拆卸旧电路板在断开电源之后，操作人员需要使用螺丝刀等工具将原有的电路板从通力电梯的控制柜中拆卸下来。
在操作过程中，需要小心不要损坏其他部件，避免引发更多的故障。
4.安装新电路板当旧的电路板被成功拆卸下来后，操作人员需要将新的电路板插入到相应的插槽中。
在安装过程中，需要确保电路板与插槽的接触良好，并仔细检查连接线是否牢固。
5.连接电源线在安装完新的电路板后，操作人员需要重新连接电源线。
这部分工作需要小心操作，确保电线的插头正确连接到相应的插座上，并且各个线路之间不要发生短路或接反。
6.检查连接在连接电源线之后，操作人员需要仔细检查各个连接是否正常。
通过目测和触摸等方式，确保所有螺丝已经紧固好，电线也连接稳固，没有松动现象。
7.重新通电当所有的连接都检查无误后，操作人员可以将电源重新接通，并且打开通力电梯的电源开关。
这时，可以观察电梯的显示屏是否正常显示，电梯的控制面板是否能正常操作。
8.功能测试最后，操作人员需要对通力电梯进行功能测试，以确保之前故障的修复是否成功。
测试项目可以包括电梯的上行和下行、楼层指示、开门关门等操作。
如果发现还存在其他故障，需要进行进一步的排查和修复。
总结：通力电梯更换各电路板后的操作过程可以分为准备、断电、拆卸旧电路板、安装新电路板、连接电源线、检查连接、重新通电、功能测试等步骤。
操作人员需要熟悉通力电梯的结构和使用说明，小心操作，确保操作的安全性和准确性。
通力电梯电子板介绍（二）（文字版）
通力电梯电子板介绍（二）（文字版）在通力电梯中采用了很多不同类型、不同规格的电路板，这些电路板通力电梯公司都给它们编制了相应的标识，这些标示采用数字加字母的形式，以方便人们查找。
下面以通力3000梯型的为例逐一介绍，以帮助朋友们维修通力电梯提高维修效率。
电梯的主控制电路板LCECPU板，LCECPU电路板分为713100G01，763640G01，773380G02，773380G04几个系列，713100G01早起的无机房电梯用得比较多，现在很少用了，763640G01一般是和放在井道里的一体化变频器一起用，外面操作用一块763600G01操作。
现在使用较多LCECPU电路板是以773380G02，773380G04。
而773380G02多用于高速梯，773380G04用于低速电梯。
LCECPU电路板板上可以附加有两种板，一种是并联的CAN板，序列号多为713110G02，713110G04，这两种电路板表面上看上去是一样的，实际应中上面可插拨的程序不一样，不能想当然的以为把程序调过来就认为G02和G04的板子就能通用，这样很可能会把CPU 板搞坏！通用时就会报并联故障。
另一种叫KNX电路板，电路板的序号为713130G01，这种板可用在单台电梯中被锁梯后，解开一万次上锁。
通力电梯控制柜里装有变频器，变频器由A1、A2、A3电路板组成，早期的无机房电梯的V3F16ES变频器的A1、A2、A3电路板，它们的序列号分别是713900G01，713930G01，612012G01，A1电路板是变频器的主控制电路板，A2电路板是变频器的驱动板，A3电路板是一块抱闸板。
还有一种无机房的一体化的变频器，序列号为769900G01。
小机房电梯的V3F25变频器的A1、A2、A3电路板的序号分别是781380G01或781380G02，725800G01，725810G01。
控制柜中还有一些小型的电路板，他们分别是电源电路板713140G01到713140G08，相当于其它电梯的开关电源，安全回路电路板713120G01和G02，特别要说明的是带提前开门功能的安全回路电路板的序列号为713160G01，这种板上面装有4个ABB牌子的继电器，这些继电器比较容易损坏。
通力电梯更换各电路板后的自学习
通力电梯更换各电路板后的自学习————————————————————————————————作者：————————————————————————————————日期：课程描述课程编号: S2-EL-10-E06课程名称: LCE控制系统课程课程内容: LCE 井道信号装置检查调整更换LCE 通过参数修改楼层显示LCE 故障处理LCE 更换 LCECPU 板(除LCECPU561板) LCE 更换除LCECPU板之外的其他部件LCE 修改参数LCE D7 D8更换课程对象: 入职一年以上的保养员工课程目标: 能够处理 LCE 控制系统出现的故障更换电子板所需设备: 投影仪白板记号笔现场实物推荐课时:更新日:更新人:目录1 LCE井道信号装置的检查 ........................................... - 5 -1.1 杆型探头 ................................................ - 5 -1.2 U型感应器............................................... - 8 -2. LCE 通过参数修改楼层显示....................................... - 11 -2.1 操作界面的介绍 ......................................... - 11 -2.2 修改楼层显示 ........................................... - 11 -3 LCE 故障处理.................................................... - 12 -3.1 读取故障 ............................................... - 12 -3.2 故障处理 ............................................... - 12 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 12 -4.1 LCECPU 板的类型 ........................................ - 12 -4.2 更换 LCECPU 板 ......................................... - 13 -5 LCE 更换除LCECPU板之外的其他部件............................... - 14 -5.1 机房部份: LCEADO 板 .................................... - 14 -5.2 轿厢部份 ............................................... - 17 -6 LCE 修改参数.................................................... - 19 -6.1 菜单介绍 ............................................... - 19 -6.2 修改参数 ............................................... - 19 -7 LCE D7 D8更换 .................................................. - 20 -7.1 LCE D7 更换 ............................................ - 21 -7.2 LCE D8 更换 ............................................ - 21 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 5步骤动作显示注释1 置RDF 开关为ON的位置F1 0021 安全回路断开2 按下菜单按钮 E3 按下菜单按钮 3 按三次4 按ACCEPT按钮3-15 按箭头按钮上3-26 按ACCEPT按钮FLr 17 按箭头按钮上FLr 4 按三次8 按ACCEPT按钮 49 按箭头按钮上 510 按ACCEPT按钮 5 保存11 断电再送电F1 002112 置RDF 开关为OFF的位置电梯回到正常壮态5层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换通力电梯技能培训教材系列S2-EL-10-E06@ 2011 KONE CHN 仅供内部培训 - 21 - 7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯更换各电路板后操作
课程描述目录1 LCE井道信号装置的检查............................................ - 3 -1.1 杆型探头.................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍.............................................. - 9 -2.2 修改楼层显示................................................ - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障................................................... - 10 -3.2 故障处理................................................... - 10 -4 LCE 更换LCECPU 板(除LCECPU561外)............................... - 10 -4.1 LCECPU 板的类型............................................ - 10 -4.2 更换 LCECPU 板............................................. - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板........................................ - 12 -5.2 轿厢部份................................................... - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍................................................... - 17 -6.2 修改参数................................................... - 17 -7 LCE D7 D8更换................................................... - 18 -7.1 LCE D7 更换................................................ - 19 -7.2 LCE D8 更换................................................ - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯更换各电路板后的自学习
课程描述目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 55层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
通力电梯更换各电路板后操作
课程描述目录1 LCE井道信号装置的检查 ............................... 错误!未定义书签。
杆型探头 .......................................... 错误!未定义书签。
U型感应器......................................... 错误!未定义书签。
2. LCE 通过参数修改楼层显示............................ 错误!未定义书签。
操作界面的介绍 .................................... 错误!未定义书签。
修改楼层显示 ...................................... 错误!未定义书签。
3 LCE 故障处理......................................... 错误!未定义书签。
读取故障 .......................................... 错误!未定义书签。
故障处理 .......................................... 错误!未定义书签。
4 LCE 更换LCECPU 板(除LCECPU561外) ................... 错误!未定义书签。
LCECPU 板的类型 ................................... 错误!未定义书签。
更换 LCECPU 板 .................................... 错误!未定义书签。
5 LCE 更换除LCECPU板之外的其他部件.................... 错误!未定义书签。
机房部份: LCEADO 板 ............................... 错误!未定义书签。
轿厢部份 .......................................... 错误!未定义书签。
通力无机房电梯的自学习的操作
通力无机房电梯的自学习的操作(总
1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
通力 3000 电梯的自学习功能
1．自学习方法 S 30 将电梯开到最底层平层稍低一点，77：N 77： 61：U 指示灯亮起，开关拨到检修状态，将菜单调到 5-2-1 后转正常，这时会听到 V3F25 驱动模块的蜂鸣器响起，每 5S 两声短音，故障灯亮起，电梯会慢车上行，直至最高楼层平层稍高自动停止，处学习结束、
2 什么情况下需要自学习
（1）当电梯经常出现反复找平层时。
（2）电梯出现代码 0109 时
（3）电梯重新调试平层后
（4） 77：U 77：S 77： N 磁铁意外脱落复位后
3 无法自学习怎么办
（1）检查 77：N 77：S 双稳态开关及磁铁是否完好
（2）检查 61：U 61：N 30 平层开关是否完好
（3）检查最底层遮光板深度是否符合要求
（4）安全回路及门琐是否完好
（5）必须检修状态进入菜单
4 自学习中断怎么办
（1）操作失误
（2）意外断电
（3）磁开关检测不到位置变化
（4）中途某个楼层的遮光板深度不够
（5）77：U 77：N 77：S 磁铁位置不对如果尝试几次都没有成功，且总是停在一个楼层，则要检查该楼层的遮光板，如果顶层数据无法写入，原因可能是缓冲器的距离太小，自学习结实时会冲顶或蹲底后造成安全回路断开注意：自学习轿顶严禁站人
2。
通力电梯维修总结（驱动篇）
通力电梯维修总结（驱动篇）
以V3F25为例，首先明显的驱动故障0026，即不可运行驱动坏死故障，一般后面还会跟着一串其它的故障代码，后面的一串代码就是问题方向，这种故障容易判断。
第二种没有26代码，
一、电梯送不上电，一上电就掉闸，检查V5晶体管是否炸模或者动力线接地，这种问题极少。
二、上行抖动，下行抖动，主故障0108，或者电梯正常运行偶尔0108紧急停车，检查编码器线和测速机线两头接地与动力线金属分槽，检查测速机轮子，检查测速电压，角度自学习。
三、上行抖动，下行电梯不运行但主接触器抱闸正常动作，主故障0108附加0120等，检查三相进线是否欠压、虚接、缺相，检查动力线各接线端子是否牢固，检查电机端压敏电阻是否完好。
四、上行一溜一冲，下行拖不动犹如安全钳刹车，正常运行易冲顶，主故障0108，检查所有晶体管工作是否正常特别是V3晶体管是否击穿，更换A2板（注意，更换A2板和晶体管必须保证双方都没问题方可上电，A2板和晶体管极容易相互损坏）
五、0120故障，电梯主接触器吸合但未启动时检查门锁保证回路电压正常，检查各接触器辅助触点保证验证到位，检查214是否吸合，检查A1板各插件间是否有氧化物，或更换A1板。
运行过程中0120并紧急停车，首先看有无其他致命故障，如有其他致命故障则0120可忽略，否则，检查安全回路（如张紧轮开关，安全钳开关，随行电缆等），检查轿门锁。
运行结束时0120并经常不平层，关闭提前开门功能或更换ADO板
注意:在通力电梯中发生驱动故障一般都会发生非正常停车，那么轿厢非正常位移也就自然了，所以故障记录中通常会有NTS开关或者66开关错误，可忽视。
作者：Mr.胡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程描述
1.1杆型探头............................. -3 -
1.2 U型感应器 ............................ -6 -
2. LCE通过参数修改楼层显示 ....................... -9 -
2.1操作界面的介绍........................... -9 -
2.2修改楼层显示........................... -9 -
3 LCE故障处理 ........................................................ -10 -
3.1读取故障............................. -10 -
3.2故障处理............................. -10 -
4 LCE 更换LCECPU板（除LCECPU56外）...................... - 10 -
4.1 LCECPU 板的类型....................... -10 -
4.2 更换LCECPU板......................... -11 -
5 LCE更换除LCECP板之外的其他部件................. -12 -
5.1机房部份：LCEADO板..................... -12 -
5.2轿厢部份............................. -15 -
6 LCE修改参数 ............................. -1
7 -
6.1菜单介绍............................. -17 -
6.2修改参数............................. -17 -
7 LCE D7 D8 更换........................... -18 -
7.1 LCE D7 更换........................... -19 -
7.2 LCE D8 更换........................... -19 -
1 LCE井道信号装置的检查1.1杆型探头
30 61:U/N 探头
77U/N探头
杆型探头30 61:U/N 组成电梯的门区平层系统
杆型77U/N组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发
每调整一次探头的位置和磁条的位置都要做井道学习5-2-1
下面是探头的井道布置图和安装尺寸
3.
UP Ji
7T；E - TIJ
I -
a/a
1 S KS
山5珈-
1.0醐-1756
1.6Mi& -倔
丄時-E^r | r) S DGF :HE evitdi
/ Fl fiaii iiiit ivitdi
'i：E 牛勺皿山空tLa svim
1.2 U 型感应器
KM86420G03
U 型感应器由30 61:U/N 组成电梯的门区 平层系统 杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S U 型感应器由U 型的铝板触发
每调整一次U 型感应器和U 型铝板的位置和磁条的位置都要做井道学习 下面是U
型感应器的井道布置图和安装尺寸
5-2-1
£1 Fml tch M cai
77；u/jV sr上砒
77：£逊r凸］•cus ties s%i:ri:
erafjcu 址,弧0
SpeE^i Z s Hist. (A?
IKE
Sp&ed
rr '5
Dist. (AJ
-F J..0MOO L料乂页
J雄量' 1. 7S5205
2.02別
雇」-购HT阳囲& -笑
2. LCE 通过参数修改楼层显示
2.1操作界面的介绍
2.2修改楼层显示
例
把
4层的楼层显示从4改为5 菜单按钮 菜单显示
楼层和子 菜单显亦 新楼层或 筋头按粗 懂层呼叫
轿囲呼叫 值的显示 按钮 按績
5层的楼层显示会自动显示6 ,以此类推.
3 LCE故障处理
3.1读取故障
LCE在操作界面上能显示控制系统和驱动系统的故障码，当前的故障能实时显示故障排除后故障码能保存（最多99个）,也可以清除全部故障
E - 1读取存储的故障E - 2 - 1清除存储的故障
3.2故障处理
按照LCE操作界面显示的故障码，对照故障代码表排除故障.
故障代码表见附件1
4 LCE 更换LCECPU板（除LCECPU56外）
4.1 LCECPU板的类型
LCECPU 有三种：LCECPU20 LCECPU40 LCECPUnc
LCECPU20 LCECPU40 用于MINI
LCECPUnc 用于MONO SMONO TRANSYS
S2-EL-10-E06
4.2更换LCECPU板
当LCECPU®上的change board红灯点亮及某个功能不能实现确认电子板问题时需要更换LCECPU板
更换部骤：
4.2.1断电拆掉LCECP板前面的LCECAI板（如果有）拔下所有连接插头取下带黄
色标签的LCECPU D7芯片（因为新板不带芯片）
4.2.2拆掉固定螺丝取下旧板.
4.2.3安装新板,安装螺丝固定
4.2.4装回LCECPU D7芯片，还原所有连接插头,装回LCECA板.
4.2.5 送电,做5-7-1 做5-2-1
426按照功能表设置所有菜单
427快车运行,按功能表检查所有功能是否正常.
5 LCE更换除LCECPU板之外的其他部件
当电子板上的change board红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板，换板后,要确认全部功能正常•
5.1机房部份:LCEADO板
直接更换,不需要做设定
LCEOPT
板
确认新板上的封插与旧板一致,做5-7-1 LCEREC板
直接更换
LCEGTV板
更换后,做5-7-1 LCEGTW板
确保新板上的封插与旧板一致
更换后,作5-7-1
LCECAN板
确保新板上的芯片版本与旧板一致5.2 轿厢部份
LCECCB板
更换完电子板后做5-7-1
通力电梯技能培训教材系列S2-EL-10-E06
LCECO板
更换电子板后做5-7-1 LCECEB板
I 1
更换电子板后做5-7-1
6 LCE修改参数
6.1菜单介绍
LCE控制系统共有9个部份的菜单，如下：
E 故障显示
1 电梯参数
2 V3F16es 驱动的参数
3 楼层标志
4 显示
5 调试
6 驱动参数（根据驱动的不同参数不一样）
7 电梯参数
8 外部群组参数
具体参数见附件2
6.2修改参数
参数需要修改时，根据电梯功能表，按照本资料的第2.2部份更改
7 LCE D7 D8 更换
7.1 LCE D7 更换
当LCE D7芯片需要升级或损坏时，更换LCE D7芯片更换步骤：7.1.1断电，使用专用拔子，取下LCE D7芯片
7.1.2安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致7.1.3 做5 —7- 1 做5- 2- 1
7.1.4根据电梯功能表重新设置菜单
7.1.5快车运行检查电梯功能。
7.2 LCE D8 更换
当LCE D8芯片损坏时，更换LCE D8芯片更换步骤：
7.2.1断电拆掉金属面板
7.2.2 使用专用拔子取下LCE D8芯片
7.2.3安装新的芯片芯片的缺口要与电子板上的标记缺口位置一致7.2.4 做5 - 7- 1 做5- 2- 1
7.2.5根据电梯功能表重新设置菜单
7.2.6快车运行检查电梯功能。
附件1：
LCE-menu-CN.pdf
附件2:
故障代码813138-20
09(CN).doc。
