变电站电气设备抗震设计规范
变电站建筑结构抗震设计
变电站建筑结构抗震设计摘要：输变电工程属于地震生命线工程，变电站为输变电工程的节点，其抗震能力直接影响到电网的地震安全性。
一旦地震导致变电站受损，需花费大量时间与成本恢复重建，不仅给周边居民用电造成不便，也影响电力企业的经济效益，因此加强变电站建筑结构抗震设计具有重要意义。
关键词：变电站；建筑；结构；抗震；设计1变电站震害分析城市供电系统作为维系城市运行的关键基础设施之一，一旦失效或遭到破坏，其对城市其他生命线工程等基础设施所产生的影响巨大，会造成严重的灾害和难以估量的经济损失，影响到国家经济和人民正常生活。
而变电站是电网中的重要电力设施，在电力系统中不仅起到变换电压、接受和分配电能的作用，而且还控制电力的流向，并且调整电压。
其基本功能主要为实现电力传输的转换与分配、实施电网监控和运行操作、提供电网运行与维护的关键信息三个方面，故变电站的运行状况对于城市供电系统具有重大意义。
在各类灾害中，地震灾害对变电站的影响和威胁不容忽视，根据国内外相关震害分析显示，在中等或强烈地震的作用下，结构将出现严重破坏或是倒塌，引发巨大经济损失，甚至出现人员伤亡。
在近代的多次地震灾害之中，国内外的变电站都遭受到了严重的破坏，这不仅会对电力企业造成重大的经济损失，还给政府的抢险救灾以及安置灾民工作带来了极大的困难，震后的修复重建工作同样也会造成国家的巨大负担。
因此，科学开展变电站建筑结构地震设计具有重要意义。
2变电站建筑结构抗震设计2.1变电站建筑结构抗震理论设计2.1.1变电站建筑平面布置在变电站的建筑平面布置的过程中，需要按照对称和规则的原则来执行，为变电站的整体稳定性奠定基础。
而在变电站的立体面的布置中，需要通过对其整体的协调性与规则性的保证来进行，同时要保证建筑结构的侧向刚度的均匀变化，确保不会有突发情况的发生。
而对于变电站墙体的竖向布置的过程中，确保整体的布置是满足上下连续需求的，通过这种布置手段可以避免出现刚度突变的情况发生。
变电站规范
变电站规范变电站规范是指在建设、运行和维护变电站过程中，按照一定的规范和标准进行操作和管理，保障变电站的安全稳定运行。
下面是变电站规范的一些要点，共计1000字。
一、建设规范1. 变电站位置选择应考虑交通便利、通风良好、地势高矮适中等因素，与相关的居民区要保持一定的距离。
2. 变电站的设计应充分考虑可扩展性和容量冗余，以适应未来的发展需求。
3. 变电站的建筑和设备应符合相关的建筑和电气规范，确保安全可靠。
4. 变电站应按照地震等级进行设计，采取相应的抗震措施，增强抗震能力。
5. 变电站应有足够的安全通道和紧急出口，以便在紧急情况下能够及时疏散人员。
6. 变电站的外观应美观大方，设有标识牌和警示标志，以便于辨识和警示。
二、设备规范1. 变电站的设备应按照相关的国家标准和行业规范进行选型和安装。
2. 变电站的设备应具备良好的绝缘性能，能够承受额定电压和电流的负荷。
3. 变电站的设备应经过定期的检测和维护，确保在运行过程中的安全可靠。
4. 设备的维修和更换应按照相关的规程和流程进行，维修人员应具备相应的资质和经验。
5. 设备的存放和保养应按照相关的规定进行，防止受到湿气、腐蚀等影响。
6. 变电站的设备应安装避雷装置，以保护设备免受雷击的损坏。
三、运行规范1. 变电站的操作人员应持有相应的电气工作证，并接受相关的培训和考核。
2. 操作人员应按照操作规程进行操作，严禁擅自更改和调整设备的参数。
3. 在操作和维护过程中，应严格遵守相关的安全操作规定，确保人员的安全。
4. 在运行过程中，应及时记录和报告重要的运行参数和异常情况，以便进行及时处理。
5. 变电站应定期进行巡视和检查，发现问题及时处理，确保设备的安全稳定运行。
6. 在变电站发生事故或突发情况时，应按照应急预案进行处理，保护人员的安全并减少损失。
四、维护规范1. 变电站应建立完善的设备档案和维护记录，记录设备的使用情况、维修情况和保养情况等。
2. 设备的定期检查和维护应按照规程和频率进行，确保设备的安全可靠。
35kV110kV变电站设计指导规范标准
3电气部分
3.1.4、具有三种电压的变电站中，通过主变压器 各侧绕组的功率达到该变压器额定容量的15%以上 时，主变压器宜采用三绕组变压器。
3.1.5、主变压器宜采用低损耗、低噪声变压器。 3.1.6、电力潮流变化大和电压偏移大的变电站，
3.2.5、当变电站装有两台及以上主变压器时， 6kV~10kV电气接线宜采用单母线分段，分段 方式应满足当其中一台主变压器停运时，有 利于其他主变压器的负荷分配的要求。
3电气部分
3.2.6、当需限制变电站6kV-10kV线路的短路 电流时，可采用下列措施之一: 1、变压器分列运行； 2、采用高阻抗变压器； 3、在变压器回路中串联限流装置；
3.5.2、变电站交流电气装置的接地设计，应符合 现行行业标准《交流电气装置的接地》DL/T621的 有关规定。
3.5.3、变电站建筑物的接地，应根据负荷性质确 定，并应符合现行国家标准《建筑物防雷设计规范》 GB5OO57中有关第二类或第三类防雷建筑物接地的 规定。
3电气部分
3.6站用电系统
3电气部分
3.6.3、站用电接线及供电方式宜符合下列要求: 1、站用电低压配电宜采用中性点直接接地的TN系 统，宜采用动力和照明共用的供电方式，额定电压 宜为380V/220V。 2、站用电低压母线宜采用单母线分段接线，每台 站用变压器宜各接一段母线；也可采用单母线接线， 两台站用变压器宜经过切换接一段母线。 3、站用电重要负荷宜采用双回路供电方式。
3.11.2、变电站继电保护和自动装置的设计，还应 符合现行国家标准《电力装置的继电保护和自动装 置设计规范》GB/T50062的相关规定。
kVkV变电站设计规范标准详
第15页/共33页
3电气部分
3.8照明
• 3.8.1、变电站的照明设计，应符合现行国家标准《建筑照明设计标准》 GB50034的有关规定。
• 3.8.2、在控制室、屋内配电装置室、蓄电池室及屋内主要通道等处，应 装设事故照明。
4.3建筑物
• 4.3.1、控制楼(室)可根据规模和需要布置成单层或多层建筑。 控制室(含继电器室)的净高宜采用3.0m。电缆夹层的净高宜采 用2.0m-2.4m；辅助生产房屋的净高宜采用2.7m-3.0m。
• 4.3.2、控制室宜具备良好的朝向，宜天然采光，屏位布置及照 明设计应避免表盘的眩光。
3电气部分
3.9 控制室电气二次布置
• 3.9.1、有人值班变电站的控制室，应位于运行管理方便、电缆 总长较短、朝向良好和便于观察屋外主要设备的位置。
• 3.9.2、控制屏、柜的排列布置，宜与配电装置的间隔排列次序 相对应。
• 3.9.3、控制室的建筑，应按变电站的规划容量在第一期工程中 一次建成，屏位应按规划容量确定，并应留有备用屏位的余地。
第6页/共33页
3电气部分
3.2电气主接线
• 3.2.1、变电站的主接线，应根据变电站在电网中的地位、出线回路数、 设备特点及负荷性质等条件确定，并应满足供电可靠、运行灵活、操作检 修方便、节约投资和便于扩建等要求。 变电站在满足供电规划的条件下，宜减少电压等级和简化接线。
• 3.2.2、在满足变电站运行要求的前提下，变电站高压侧宜采用断路器较 少或不设置断路器的接线。
• 3.5.2、变电站交流电气装置的接地设计，应符合现行行业标准 《交流电气装置的接地》DL/T621的有关规定。
35kV_110kV变电站设计规范标准[详]
![35kV_110kV变电站设计规范标准[详]](https://img.taocdn.com/s3/m/135c232cf7ec4afe04a1dffc.png)
3.9.1、有人值班变电站的控制室，应位于运行管 理方便、电缆总长较短、朝向良好和便于观察屋外 主要设备的位置。
3.9.2、控制屏、柜的排列布置，宜与配电装置的 间隔排列次序相对应。
3.9.3、控制室的建筑，应按变电站的规划容量在 第一期工程中一次建成，屏位应按规划容量确定， 并应留有备用屏位的余地。
2站址选择和站区布置
2.0.2、变电站应根据所在区域特点，选择合适的 配电装置形式，抗震设计应符合现行国家标准《电 力设施抗震设计规范》GB50260的相关规定。
2.0.3、城市中心变电站宜选用小型化紧凑型电气 设备。
2.0.4、变电站主变压器布置除应运输方便外，并 应布置在运行噪声对周边环境影响很小的位置。
3.10.9、变电站应配置一套满足全站重要负荷供电 的交流不停电电源系统，直流电源应采用站内直流 系统，负荷供电采用辐射方式。
3.10.10、变电站可根据需要设置安全技术防范系 统。
3电气部分
3.11继电保护和自动装置
3.11.1、变电站继电保护的设计，应符合现行国家 标准《继电保护和安全自动装置技术规程》 GB/T1428的有关规定。
经计算普通变压器不能满足电力系统和用户对电压 质量的要求时，应采用有载调压变压器。
3电气部分
3.2电气主接线
3.2.1、变电站的主接线，应根据变电站在电网中的地位、 出线回路数、设备特点及负荷性质等条件确定，并应满足供 电可靠、运行灵活、操作检修方便、节约投资和便于扩建等 要求。 变电站在满足供电规划的条件下，宜减少电压等级和简化接 线。
3.8.3、照明设备的安装位置应满足维修安全要求。 3.8.4、监视屏面应避免明显的反射眩光和直接阳光。 3.8.5、铅酸蓄电池室内的照明，应采用防爆型照明器，不
35～0KV变电站设计规范
35～0KV变电站设计规范35～110KV变电站设计规范是指对于电力系统中的35～110KV变电站的设计和建设过程中需遵守的一系列规范和标准。
本文将从设计原则、设备布置、电气设计、土建设计等方面进行阐述，以确保变电站设计符合相关要求。
首先，35～110KV变电站设计应遵循以下原则：1.安全可靠性原则：变电站的设计应考虑到在正常和异常情况下的安全性和可靠性需求，确保设备和人员的安全。
2.经济合理性原则：设计应根据实际需求进行合理规划，既满足功能要求，又能在经济上具备合理性。
3.可维护性原则：在设计时应考虑设备的维护和检修要求，以便在需要时能够方便地进行维护和修理。
其次，35～110KV变电站的设备布置应符合以下要求：1.设备布置合理，避免设备之间的干扰和交叉影响，保证运行安全。
2.设备布局应符合操作规程，满足人员操作和维护的便利性要求。
3.设备安全间距应满足国家标准和工程技术规范的要求，确保设备的安全操作。
然后，35～110KV变电站的电气设计应遵循以下要求：1.设计应满足国家标准和电网设计要求，包括电压等级、断路器和隔离开关的选择等。
2.设计应考虑电流负载和短路电流，确保设备的额定工作能力和安全运行。
3.设计应进行合理的电容电流的计算和校核，保证电压稳定性。
最后，35～110KV变电站的土建设计应符合以下要求：1.变电站的建筑物应具备一定的抗震能力，符合国家相关抗震设计规范。
2.建筑物结构设计要考虑自然环境因素，如强风、雨等，确保建筑物的稳定性和耐久性。
3.土建设计应满足变电站设备的布置和运行要求，确保土建结构与设备之间的协调性。
综上所述，35～110KV变电站设计规范应考虑安全可靠性、经济合理性、可维护性等原则，合理布置设备，满足电气设计和土建设计的相关要求。
通过遵循这些规范，可以确保变电站的设计和建设过程的顺利进行，提高变电站的运行效率和可靠性。
浅谈地下变电站结构的抗震分析及设计
浅谈地下变电站结构的抗震分析及设计隨着城市化进程的快速发展，现今我国地下工程的建设和人流的通达量已经位居世界的前列，因此为了有效的配合地铁的运行，要在地铁站的起点和终点设置相应的配套地下变电站。
由于建设工艺的需求，需要对变电站结构进行较多的开孔，因此就会削弱楼板的整体刚度。
因此地下变电站的抗震分析和设计已经成为了地铁建设的重要工程。
必须通过合理的抗震设计方法对地下变电站结构的抗震性能进行合理设计。
一、地下变电站结构的特点和不利抗震因素通常情况下地铁的建设会受到地下水位的影响，由于地下水水压的影响，会使整体的地下结构产生不均匀的变形而地下变电站又因为其自身结构特性如其竖向荷载较大会增加变形现象。
因此为了提高地下变电站的抗震性能，就使得整体结构的竖向承载力以及竖向的刚度要具有更高的要求。
因此现今我国的地下变电站的结构设计综合考虑了这些因素相应的进行了结构的抗震设计，多采用结构性能较好，刚度较大的现浇混凝土的框架-剪力墙结构，在这之中框架结构的设置通常设置在地下建筑的中心位置，而剪力墙结构则设置在建筑物的临近的外围结构的周围。
因此为了不同的使用功能特性，地下变电站结构和地上的变电站结构以及其它的地下的结构相比，存在着许多自身独有的特性，因此地下变电站的结构体系存在许多独有的受力特点，并存在一些相应的不利抗震因素。
（一）地下变电站的受力特点和结构体系1.结构荷载（1）侧向的压力较大。
主要的结构表现是会随着地下深度的增加而受力增大，从而促使结构的水平荷载增加。
（2）恒载所占的比例较大。
主要的表现是指四周的水土荷载比例较大，如上部的覆土压力和底板的水浮力等。
（3）地震的作用，由于地下结构所需要承受的地震作用同常规的地面建筑相比具有较大的区别，所以地下变电站结构的抗震表现是会随着土体的运动而发生同时的位移。
2.结构体系（1）水平的结构体系，主要指的是地下变电站的楼板同地面结构的楼盖体系具有很大的不同，地下变电站的楼板的类型主要是典型的偏压构件，同时需要有大量的开洞、较小的穿线孔、和电缆竖井等。
特高压变电站设备抗震设防的设计
电 力 系统 在 地 震 ｔｆ１遭 剑 破 坏 ， 会 造 成 很 人 的 ｒｆ接 经 济 损 火，Ｊｆ：影 响 』、 急救 火 Ｉ 作 和正 常 济 ｆ 会运 行、 ｆｊｌ发 其他 次 灾害 。在 ２００８ 汶 川地 －ｌＪ＇ｌＪＵ川 ｌ１０ ｋＶ 及 以上 变 电站 ＩｆＩ仪变 ¨ 器受 统 汁就 仃 渗渊 ４０多起 、移 化 ７起 、食 管损 ５８起 ；２０ｌ３ Ｊｆ卜叫川 省芦 Ｉ』Ｉ地
电 网设 计 特高压变电站设备抗震设防的设计
Ｉ ｈ ¨＝几 ＝ Ｊ．
衄 Ⅱ噼 嘞唧衄
ＧＢ ５０２６０确 定 ， 国 内学 肯 也 曾 对 中、 美、 ｆ＝ｉ 等 电 Ｃ设 箭抗 震 设防标 准 进 行 了讨 论和 对 比研 究 。 ｎ ２０ｌ３ 新修 订的 《电力设施 抗 震设 汁 范 》ＧＢ ５０２６０－－－２０１３实 施 以 来 ，将 原 １９９６版 的 电 Ｃ设 彳爵最 Ｉ两抗 震 设防 水 平 从 ８度 提 苗剑 了 ９度 。虽然存 近 的特 高 变 电站 、换流站 建 设 ·｛Ｉ＇通 过采 取变 瓜器 隔震 、柱式 设备 的消 能减震 、 复 合 材 料套 管 等 措 施 能够 ‘定程 度 地 提 高 电气 设 桥 抗 震水 平 ， 然而 具 体 Ｉ 程 设 ‘ＩＩ１对 抗 震 设 防 的 标准 确 定 、 参数 选 取 、 具体 汁算 面 还 存 在 不 ＨＪＪ确 之 处 。 本 文 通 过 对 规 范 条 文 的解 读 、 讨 沦及 与国外 标准 的对 比，针对 特 高 变 压 器 、 换 流 变 套管 以及 本 体 与基 础 的 连接 两 方面 抗 震 ｌ５芝计 ｔ｝１的 问题 展 歼分析 ，提 出了几 点建 议 。
Ａｂｓｔｒａｃｔ：Ｃｏｎｓｉｄｅｒｉｎｇ ｈｉｇｈ ｔｒａｎｓｍｉｓｓｉｏｎ ｐｏｗｅｒ ａｎｄ ｉｎｖｅｓｔｍｅｎｔ，ａｎｄ ｌａｒｇｅ ｓｉｚｅ ａｎｄ ｗｅｉｇｈｔ ｏｆ ｅｌｅｃｔｒｉｃａｌ ｅｑｔｌｉｐｍｅｎｔ ｔｈｅ ｓｅｉｓｍｉｃ ｆｏｒｔｉｆ ｉｃａｔｉｏｎ ｉｎ ＵＨＶ ｔｒａｎｓｍｉｓｓｉｏｎ ａｎｄ ｔｒａｎｓｆｏｒｍａｔｉｏｎ ｐｒｏｊｅｃｔｓ ｉｓ ｓｉｇｎｉｆｉｃａｎｔ ａｎｄ ｄｉｆｉｃｕｌｔ，ｅｓｐｅｃｉａｌｌｙ ｉｎ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｉｔｅｓ ｏｆ ｂａｓｉｃ ｉｎｔｅｎｓｉｔｙ ｅｉｇｈｔ ａｎｄ ａｂｏｖｅ．Ｓｅｉｓｍｉｃ ｄｅｓｉｇｎ ｉｓ ｍ ａｉｎｌｙ ｂａｓｅｄ ｏｎ ｔｈｅ ｎａｔｉｏｎａＩ ｓｔａｎｄａ ｖ‘ｄ ＧＢ５０２６０—２０ １ ３ ｉｎ ｄｏｍｅｓｔｉｃ ＵＨＶ ｓｕｂｓｔａｔｉｏｎｓ ａｎｄ ｃｏｎｖｅ￣ｅｒ ｓｔａｔｉｏｎｓ ｅｎｇｉｎｅｅｒｉｎｇ．Ｂｕｔ ｔｈｅ ｓｅｉｓｍ ｉｃ ｔｂｒｔｉｆ ｉｃａｔｉｏｎ ｃｒｉｔｅｒｉｏｎ ｐａｒａｍｅｔｅｒ ｓｅｌｅｃｔｉｏｎ，ｓｔｒｅｎｇｔｈ ｃｈｅｃｋ ｉｓ ｎｏｔ ｅｘｐｌ ｉｃｉｔ ｉｎ ｓｏｍｅ ｃａｓｅｓ．Ｉｎ ｔｈｉｓ ｐａｐｅｒ ｍａｉｎ ｐｒｏｖｉｓｉｏｎｓ ｏｆ ｔｈｅ ｎａｔｉｏｎａｌ ｓｔａｎｄａｒｄ ａｒｅ ｉｎｔｅｒｐｒｅｔｅｄ，ｄｉｓｃｕｓｓｅｄ ａｎｄ ｃｏｍｐａｒｅｄ ｗｉｔｈ ｆｏｒｅｉｇｎ ｓｔａｎｄａｒｄｓ Ｓｅｉｓｍ ｉｃ ｄｅｓｉｇｎ ｏｆ ＵＨＶ ｔｒａｎｓｆｏｒｎａｅｒ ｂｕｓｈｉｎｇ ａｎｄ ｅｑｕｉｐｍｅｎｔ ａｎｃｈｏｒａｇｅ ｉｓ ｔｂｃｕｓｅｄ ａｎｄ ｓｏｍ ｅ ｓｕｇｇｅｓｔｉｏｎｓ ａｒｅ ｐｒｏｐｏｓｅｄ． Ｋｅｙ ＷＯｒｄｓ：Ｕｌｔｒａ—Ｈｉｇｈ Ｖｏｌｔａｇｅ（ＵＨＶ）；ｓｅｉｓｍｉｃ ｄｅｓｉｇｎ；ｅｌｅｃｔｒｉｃａｌ ｅｑｕｉｐｍｅｎｔ；ｂｕｓｉｎｇ；ｃｏｍｐｏｓｉｔｅ ｍａｔｅｒｉａ１．
35kV_110kV变电站设计规范标准

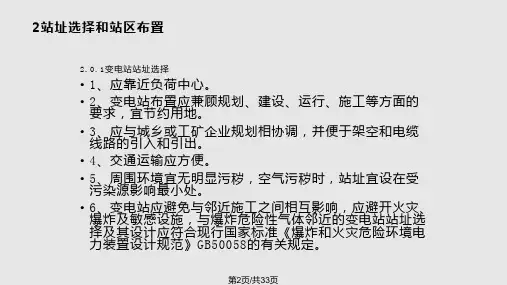

染源影响最小处。 6、变电站应避免与邻近施工之间相互影响，应避开火灾、
爆炸及敏感设施，与爆炸危险性气体邻近的变电站站址选择 及其设计应符合现行国家标准《爆炸和火灾危险环境电力装 置设计规范》GB50058的有关规定。
2.0.5、屋外变电站实体围墙不应低于2.2m，城区 变电站、企业变电站围墙形式与周围环境相协调。
2站址选择和站区布置
2.0.6、变电站为满足消防要求的主要道路宽 度应为4.0m。主要设备运输道路的宽度可根 据运输要求确定，并应具备回车条件。
2.0.7、变电站的场地设计坡度，应根据设备 布置、土质条件、排水方式确定。
3.1.3、装有两台及以上主变压器的变电站，当断开一台主 变压器时，其余主变压器的容量（包括过负荷能力）应满足 全部一、二级负荷用电的要求。
3电气部分
3.1.4、具有三种电压的变电站中，通过主变压器 各侧绕组的功率达到该变压器额定容量的15%以上 时，主变压器宜采用三绕组变压器。
3.1.5、主变压器宜采用低损耗、低噪声变压器。 3.1.6、电力潮流变化大和电压偏移大的变电站，
经计算普通变压器不能满足电力系统和用户对电压 质量的要求时，应采用有载调压变压器。
3电气部分
3.2电气主接线
3.2.1、变电站的主接线，应根据变电站在电网中的地位、 出线回路数、设备特点及负荷性质等条件确定，并应满足供 电可靠、运行灵活、操作检修方便、节约投资和便于扩建等 要求。 变电站在满足供电规划的条件下，宜减少电压等级和简化接 线。
3.2.7、接在母线上的避雷器和电压互感器， 可合用一组隔离开关。接在变压器引出线上 的避雷器，不宜装设隔离开关。
变电站防雷设计标准
变电站防雷设计标准如下：
避雷针的使用：在变电站的建筑、变压器、电缆的周围都需要安装避雷针，避雷针的高度要超过被保护目标的高度。
接地网的设计：合理的接地设计可将雷击所带来的电流引导到地下，减小建筑物的损坏，同时还要保证稳定且足够的接地电阻。
避雷器的选择：针对变电站中的各个电气设备，应根据其等级和功能选择适合的避雷器，保证其对雷击的防范作用。
外壳和屏蔽的设计：采用防雷的材料制作建筑的外壳和各个电器设备的套管和外壳，起到屏蔽和消散雷击的作用。
防雷触媒的使用：可在变电站电缆附近的山地上设置防雷触媒，其作用是加强地面静电场的增强，吸收大量的闪电。
避雷引线的设置：设置避雷引线可以有效的分散雷电的电荷，降低雷击发生的可能性。
建筑物的设计：建筑物的设计应考虑到其在雷电天气下的安全系数，如建筑物不应是细长型或高耸而无抗风性质的建筑物。
特高压变电站设备抗震设防的设计
特高压变电站设备抗震设防的设计摘要：特高压输变电工程输送功率和投资高，电气设备尺寸和重量大，在基本烈度8度以上地区的抗震设防是一个重点和难点。
我国特高压变电站、换流站工程中主要依据《电力设施抗震设计规范》GB50260-2013开展抗震设计，但在具体设计中对设备抗震设防的标准确定、参数选取、强度校核方面还存在不明确之处。
关键词：特高压；变电站设备；抗震设防；设计1导言电力系统在地震中遭到破坏，会造成很大的直接经济损失，并影响应急救灾工作和正常经济社会运行、甚至引发其他次生灾害。
在2008年汶川地震中，四川电网110kV及以上变电站中仅变压器受损统计就有渗漏40多起、移位7起、套管损坏58起；2013年四川省芦山地震中，原规划的雅安1000kV变电站站址区域的地震烈度达到了9度。
确定变电站和换流站的抗震设防标准，需要综合考虑工程重要性、地震危险性、设备制造水平以及造价等多种因素。
特高压输变电工程电压等级和输送功率高，综合投资和重要性也较高，且电压等级越高在地震中的易损性也越高。
对于基本烈度8度以上的地区其电气设备的抗震设防是一个重点和难点。
工程设计中对特高压电气设备抗震设防标准的主要按照国标《电力设施抗震设计规范》GB50260确定，国内学者也曾对中、美、日等电气设备抗震设防标准进行了讨论和对比研究。
自2013年新修订的《电力设施抗震设计规范》GB50260—2013实施以来，将原1996版的电气设备最高抗震设防水平从8度提高到了9度。
虽然在近年的特高压变电站、换流站建设中，通过采取变压器隔震、柱式设备的消能减震、复合材料套管等措施能够一定程度地提高电气设备抗震水平，然而具体工程设计中对抗震设防的标准确定、参数选取、具体计算方面还存在不明确之处。
本文通过对规范条文的解读、讨论及与国外标准的对比，针对特高压变压器、换流变套管以及本体与基础的连接两方面抗震设计中的问题展开分析，提出了几点建议。
2电气设备的设防标准和设计地震动参数为了进一步研究和明确《电力设施抗震设计规范》GB50260—2013下的电气设备设防标准，首先将其设防目标和设计地震动参数与美国《变电站抗震设计推荐规程》IEEEstd953和国际电工委员会的IEC系列标准做一个比较。
变电站设计规范
3.5.3、变电站建筑物的接地，应根据负荷性质确 定，并应符合现行国家标准《建筑物防雷设计规范》 GB5OO57中有关第二类或第三类防雷建筑物接地的 规定。
3电气部分
3.6站用电系统
3.4.2、无功补偿装置的设计应符合现行国家标准 《并联电容器装置设计规范》GB50227的有关规定。
3.4.3、变电站应装设并联电容器装置；必需时应 装设交流谐波滤波装置或能根据无功负荷波动自动 进行快速调节补偿容量的静补装置。
3电气部分
3.5过电压保护和接地设计
3.5.1、变电站过电压保护的设计，应符合现行行 业标准《交流电气装置的过电压保护和绝缘配合》 DL/T620的有关规定。
3.6.1、在有两台及以上主变压器的变电站中，宜装 设两台容量相同可互为备用的站用变压器，每台站 用变压器的容量应按全站计算负荷选择。两台站用 变压器可分别取自主变压器最低电压级不同段母线。
3.6.2、按规划需装设消弧线圈补偿装置的变电站， 采用接地变压器引出中性点时，按地变压器可作为 站用变压器使用，接地变压器容量应满足消弧线圈 和站用电的容量的要求。
2站址选择和站区布置
2.0.2、变电站应根据所在区域特点，选择合适的 配电装置形式，抗震设计应符合现行国家标准《电 力设施抗震设计规范》GB50260的相关规定。
2.0.3、城市中心变电站宜选用小型化紧凑型电气 设备。
2.0.4、变电站主变压器布置除应运输方便外，并 应布置在运行噪声对周边环境影响很小的位置。
2.0.8、变电站内的建筑物标高、基础埋深、 路基和管线埋深，应相互配合;建筑物内地面 标高，宜高出屋外地面0.3m，屋外电缆沟壁 宜高出地面0.1m 。
美国_变电站抗震设计推荐规程_评介
第6期··电力建设Electric Power Construction第30卷第6期2009年6月Vol．30No．6Jun,2009美国《变电站抗震设计推荐规程》评介尤红兵1，赵凤新1，刘锡荟2（1．中国地震灾害防御中心，北京市，100029；2．信息产业部电子信息中心，北京市，100846）［摘要］简要介绍了美国《变电站抗震设计推荐规程》（IEEE Std 693—2005）的基本情况，详细讨论了变电站电气设备抗震性能标准，并与我国《电力设施抗震设计规范》进行了比较。
介绍了IEEE Std 693—2005规范对变电站电气设备振动台试验输入时程的规定，并给出了满足IEEE Std693—2005要求的推荐输入时程。
以断路器为例，简要介绍IEEE Std 693—2005抗震性能的评定方法和评定步骤。
结合我国情况，提出了建立变电站电气设备抗震性能检测标准的建议。
［关键词］变电站电气设备；抗震规范；性能检测；IEEE Std 693—2005中图分类号：TM63文献标志码：A文章编号：1000-7229（2009）06-0043-050引言四川汶川地震中，变电站电气设备破坏严重，不仅造成难以估量的经济损失，而且影响整个社会和国民经济的发展。
电气设备的抗震规范是在地震设防区进行设计施工的依据，在减轻地震灾害中发挥着积极的、重要的作用。
历次大地震震害的经验和教训推动着各国规范的不断修订和完善；相关的科学研究和抗震试验进展也推动各种规范的不断完善和发展。
唐山地震推动了我国各种抗震规范的编制。
我国先后制订了《高压开关设备抗震性能试验》[1]、《电力设施抗震设计规范》[2]以及《工业企业电气设备抗震设计规范》[3]（2008，报批稿）。
但我国电气设备抗震性能检测工作比较滞后，缺少相应的管理体制，也没有变电站电气设备统一的检测标准，这也是造成汶川地震中变电站电气设备破坏严重的原因之一。
变压器 抗震 标准
变压器抗震标准
变压器是电力系统中常见的设备，用于改变交流电压的设备。
抗震标准是指变压器在地震发生时所需满足的抗震性能标准。
从多
个角度来看，变压器的抗震标准包括以下几个方面：
1. 抗震设计标准，国家对变压器的抗震设计标准通常由相关部
门制定，其中包括地震作用下变压器的设计参数、抗震构造设计、
抗震设防烈度等方面的规定。
2. 抗震性能测试标准，针对变压器的抗震性能，国家或行业标
准通常会规定相关的性能测试方法和标准，以确保变压器在地震发
生时能够正常运行并保持结构完整。
3. 抗震材料和结构，变压器在设计和制造过程中需要选用符合
抗震标准的材料，并采取相应的结构设计措施，以提高其在地震作
用下的抗震能力。
4. 地震安全评估，变压器在投入使用前需要进行地震安全评估，以验证其是否符合抗震标准的要求，确保在地震发生时不会造成安
全隐患。
总的来说，变压器的抗震标准涉及到设计、材料、结构、测试等多个方面，旨在确保变压器在地震作用下能够安全可靠地运行，对于保障电力系统的稳定运行具有重要意义。
变电站的设计规范
35～110KV变电所设计规范GB50059－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。
第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kV A及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
第2.0.2条变电所的总平面布置应紧凑合理。
第2.0.3条变电所宜设置不低于2.2m高的实体围墙。
城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。
变电站抗震设计
技术部分专题报告（变电站抗震设计）2016年4月目录1. 专题内容和结论 (181)1.1. 专题内容 (181)1.2. 专题结论 (181)2. 抗震设计 (181)2.1. 站区抗震设防裂度 (181)2.2. 原始设计条件 (181)2.3. 设计应遵循的规程、规范及规定 (182)2.4. 抗震设防分类 (182)2.5. 抗震设计中的建筑设计 (182)2.6. 抗震设计中的结构设计 (183)2.7. 本工程建（构）筑物抗震设计原则 (185)1.专题内容和结论1.1.专题内容本专题针对110kV变电站的抗震设计进行了论述，变电站内建（构）筑物采用轻型钢框架结构，外墙采用纤维水泥板复合外墙体系；内墙采用纤维水泥板复合内墙体系，根据建（构）筑物设防类别、抗震构造措施设防烈度、结构类型和建（构）筑物高度通过《建筑抗震设计规范》GB50011-2010中表 6.1.2确定其抗震等级，不同的抗震等级对应不同的抗震措施。
1.2.专题结论结合本工程实际提出了根据变电站工程特点选择了合适的技术措施，各建（构）筑物满足其本身的抗震措施要求，有效地防御与减轻地震灾害，保证变电站的整体抗震安全，保障了电力工程的安全运行。
2.抗震设计2.1.站区抗震设防裂度拟建站址范围内无活动断裂通过，站址处于相对稳定地带，区域稳定性满足建站要求。
根据场地的地层结构、地基土的工程性质及第四系覆盖层厚度，依据《建筑抗震设计规范（GB50011—2010）建筑场地类别为Ⅱ类。
属对建筑抗震不利地段。
按《中国地震动参数区划图》（GB18306—2001），拟建站址的场地地震动峰值加速度为0.2g，相应的地震基本烈度为Ⅷ度。
本工程建（构）筑物抗震设计内容本工程主要建（构）筑物包括：主建筑物（含35kV、10kV屋内配电装置室和工具间）、附属建筑（含警卫室、休息室和卫生间）及进站大门、110kV构支架、独立避雷针等。
2.2.原始设计条件（1）50年一遇基本风压值：Wo=0.42kPa；最大冻土深度：80cm。
变电站设施的地震与风灾害防范措施
变电站设施的地震与风灾害防范措施地震与风灾害是自然灾害中常见且具有破坏性的灾害类型。
针对变电站这类重要的电力设施，地震与风灾害的防范措施尤为重要。
本文将针对变电站设施的地震与风灾害防范措施进行详细介绍。
一、地震防范措施地震是一种短时间内释放巨大能量的地壳震动现象，对变电站及其设备造成的破坏具有严重性。
为了减少地震对变电站的影响，以下是推荐的地震防范措施：1. 设计和建设规范在变电站的设计和建设过程中，应遵循相关规范和标准，包括地震设计规范。
地震设计规范要求变电站的主要建筑物和设备能够在较小的地震作用下保持结构稳定和功能正常。
此外，地基设计也是关键，要根据地震烈度和地质条件合理选择地基类型，确保地基能够承受地震力的作用。
2. 结构抗震设计对于变电站的建筑物以及设备支架、框架等关键构件，应进行抗震设计。
在结构设计中采用加强型的设备支撑结构和抗震设计方案，能够提高抗震能力和结构稳定性。
抗震设计还包括合理选择材料和结构形式，增加结构的柔韧性和抗震能力。
3. 设备抗震措施针对变电站的重要电气设备和高档设备，应采取相应的抗震措施。
例如，设置防震支座和减震器，能够有效减少设备在地震中的受损程度。
另外，应进行设备的固定和加强，确保设备能够在地震中保持稳定。
4. 安全控制系统建立完善的地震灾害监测和报警系统，可以提前掌握地震信息，并采取相应的紧急措施。
此外，变电站还应配备相关的地震应急设备和物资，保障地震发生时的紧急救援工作。
二、风灾害防范措施风灾害是指风力的破坏性作用引起的灾害，例如风暴、龙卷风等。
如何保护变电站设施免受风灾害的影响，以下是一些建议的防范措施：1. 设计和建设规范变电站的建设需要遵循风压设计规范，确保变电站主要建筑物的抗风能力。
规范要求变电站采取适当的结构型式和抗震设计，以及合理设置风向设备和减风墙等。
2. 结构加固通过加固变电站的主要建筑物和设备，提高其抗风能力。
如采用加强型的结构材料和构造，增强建筑物的刚度和稳定性。
变电站抗震设计
技术部分专题报告（变电站抗震设计）2016年4月目录1. 专题内容和结论 (181)1.1. 专题内容 (181)1.2. 专题结论 (181)2. 抗震设计 (181)2.1. 站区抗震设防裂度 (181)2.2. 原始设计条件 (181)2.3. 设计应遵循的规程、规范及规定 (182)2.4. 抗震设防分类 (182)2.5. 抗震设计中的建筑设计 (182)2.6. 抗震设计中的结构设计 (183)2.7. 本工程建（构）筑物抗震设计原则 (185)1.专题内容和结论1.1.专题内容本专题针对110kV变电站的抗震设计进行了论述，变电站内建（构）筑物采用轻型钢框架结构，外墙采用纤维水泥板复合外墙体系；内墙采用纤维水泥板复合内墙体系，根据建（构）筑物设防类别、抗震构造措施设防烈度、结构类型和建（构）筑物高度通过《建筑抗震设计规范》GB50011-2010中表 6.1.2确定其抗震等级，不同的抗震等级对应不同的抗震措施。
1.2.专题结论结合本工程实际提出了根据变电站工程特点选择了合适的技术措施，各建（构）筑物满足其本身的抗震措施要求，有效地防御与减轻地震灾害，保证变电站的整体抗震安全，保障了电力工程的安全运行。
2.抗震设计2.1.站区抗震设防裂度拟建站址范围内无活动断裂通过，站址处于相对稳定地带，区域稳定性满足建站要求。
根据场地的地层结构、地基土的工程性质及第四系覆盖层厚度，依据《建筑抗震设计规范（GB50011—2010）建筑场地类别为Ⅱ类。
属对建筑抗震不利地段。
按《中国地震动参数区划图》（GB18306—2001），拟建站址的场地地震动峰值加速度为0.2g，相应的地震基本烈度为Ⅷ度。
本工程建（构）筑物抗震设计内容本工程主要建（构）筑物包括：主建筑物（含35kV、10kV屋内配电装置室和工具间）、附属建筑（含警卫室、休息室和卫生间）及进站大门、110kV构支架、独立避雷针等。
2.2.原始设计条件（1）50年一遇基本风压值：Wo=0.42kPa；最大冻土深度：80cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本标准由中国电机工程学会变电专业委员会技术提出并解释。
本标准起草单位：同济大学、西安西电电气研究院有限责任公司、中国电力科学研究院、电力规划总院有限公司、南方电网科学研究院有限责任公司、中国电力顾问集团公司西北电力设计院、中国电力顾问集团公司西南电力设计院、中国电力顾问集团公司华北电力设计院、中国电力顾问集团公司华东电力设计院、北方工业大学、重庆大学、中国地震局工程力学研究所、中国地震局灾害防御中心、广东电力设计院有限公司、国网山东省电力公司经济技术研究院、河南省电力设计研究院、国网四川省电力公司电力科学研究院、云南电网有限责任公司电力科学研究院、中国水利科学研究院、特变电工股份有限公司、四川省电力勘测设计研究院有限公司、西安高压电器研究院有限责任公司。
——设备内部压力标准值计算所得效应值。抗力和材料能：——瓷套管的弹性模量；
——瓷套管的抗弯刚度；
——结构(设备)构件承载力设计值；
——结构(设备)构件的刚度；
变电
1
1.1本标准适用于110kV及以上变电站电气设备及其连接的抗震设计，包括电气设备本体、设备间耦联及设备与基础连接的抗震设计。
1.2 变电站电力设备的抗震设防烈度或地震动参数应根据现行国家标准《中国地震动参数区划图》GB 18306 的有关规定确定。
1.3 当变电站所在区域抗震设防烈度为6度及以上时，应进行电气设备抗震设计。
GB 50223 建筑工程抗震设防分类标准
GB 50260-2013 电力设施抗震设计规范
GB 20688.3 橡胶支座 第3部分：建筑隔震橡胶支座
DL/T 5222 导体和电器选择设计技术规定
T/CSEE 0010-2016 1000kV变电站抗震设计规范
3
术语
下列术语和定义适用于本文件。
抗震设防烈度
[GB 50260-2013,定义2.1.5]
抗震措施
除地震作用计算和抗力计算以外的抗震设计内容，包括抗震构造措施。
[GB 50260-2013,定义2.1.6]
抗震构造措施
根据抗震概念设计原则，一般不需计算而对结构和非结构各部分必须采取的各种细部要求。
[GB 50260-2013,定义2.1.7]
按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。一般情况下，取50年内超越概率10%的地震烈度。
[GB 50260-2013,定义2.1.1]
场地
工程群体所在地，具有相似的反应谱特征。其范围相当于厂区、居民小区和自然村或不小于1.Okm2的平面面积。
[GB 50260-2013,定义2.1.2]
地震作用
由地震动引起的结构动态作用，包括水平地震作用和竖向地震作用。
[GB 50260-2013,定义2.1.3]
设计基本地震加速度
50年设计基准期超越概率10%的地震加速度值，为一般建设工程抗震设计地震加速度取值。
[GB 50260-2013,定义2.1.4]
设计特征周期
抗震设计用的地震影响系数曲线中，反映地震震级、震中距和场地类别等因素的下降段起始点对应的周期值，简称特征周期。
1.4 抗震设防烈度为6～8度地区，新建、扩建的220kV枢纽变电站和330kV及以上的变电站内电气设备，按抗震设防烈度提高 1 度设防。
1.5 当遭受到本地区抗震设防烈度及以下的地震作用时，按本标准设计的变电站电气设备不应损坏，能继续使用。当遭受到高于本地区抗震设防烈度的罕遇地震影响时，按本标准设计的变电站电气设备可能发生损坏，经一般性修理仍可继续使用。
本标准主要起草人：谢强、薛松涛、党镇平、卢智成、颜士海、贺瑞、朱瑞元、卓然、朱晓利、余波、庞亚东、王晓京、曹枚根、刘立平、王涛、尤红兵、韦文兵、廖德芳、孙启刚、王健生、曹永兴、徐肖伟、胡晓、辛朝辉、李秋熠。
本标准为首次发布。
本标准执行过程中的意见或建议反馈至中国电机工程学会标准执行办公室（地址：北京市西城区白广路二条1号，100761，网址：http：//，邮箱：cseebz@）。
固有频率
只取决于结构本身物理特性（质量、刚度和阻尼）的自由振动频率。
[GB 50260-2013,定义2.1.8]
时程曲线
加速度、速度、位移等物理量与时间的关系曲线分别称为加速度、速度、位移时程曲线。
[GB 50260-2013,定义2.1.9]
单体设备
未通过导线与其他设备相连的电气设备。
耦联设备
通过导线连接的相邻电气设备。
ICS
CSEE
E
中国电机工程学会标准
T/CSEEXXXX—YYYY
变电站电气设备抗震设计规范
Code for seismic design of substation electrical equipmen
XXXX-XX-XX发布
XXXX-XX-XX实施
中国电机工程学会发布
目
前
本标准按照《中国电机工程学会团体标准管理办法（暂行）》的要求，依据GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》的规则起草。
等效端子力法
通过在设备终端施加一个力来考虑导线相互作用影响的方法。
符号
下列符号本文件。
作用和作用效应
——地震作用效应与其他荷载效应的基本组合；
——设备自重标准值（包括设备本体、连接软导线组合引下线、附属连金具等重量）计算所得效应值；
——地震作用标准值计算所得效应值；
——风荷载标准值计算所得效应值；
——端子拉力标准值计算所得效应值；
本标准制定的主要技术内容包括：
——规定了适用范围（见第1章）；
——明确了本标准适用的术语和定义（见第3章）；
——对变电站单体设备的抗震设计提出建议（见第4章）；
——对变电站设备耦联连接的抗震设计提出建议（见第5章）；
——对设备安装及减隔震设计提出建议（见第6章）。
本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任。
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2424.25 电工电子产品环境试验 第3部分：试验导则 地震试验方法
GB 18306 中国地震动参数区划图
GB 50011 建筑抗震设计规范
