坐标点快速导入cad
如何将GPS测量仪器内坐标点如何导入CAD图形中
如何将GPS测量仪器内坐标点如何导入
CAD图形中
将GPS测量仪器内已测量的坐标数据导出为TXT点-名
称格式。
然后将文本内容复制粘贴到新建表格中，进行智能分列操作。
选择分隔符合，逗号打钩，完成分列操作后，得到表格。
接着进行函数命名，例如输入="line "&B2&","&C2，即可
得到坐标连线。
拖拽表格属性，全选复制，打开CAD，输入
命令l，回车，粘贴复制的表格，即可得到坐标连线。
如果需
要增加名称+高程，可在表格内编辑函数公式，然后下拉表格，全选复制，打开CAD，直接粘贴，完成表格划线及名称标注。
如果需要进行点及名称高程的标注，不用连线，则重新编辑函数公式。
例如输入="point "&B2&","&C2&","&D2，注意，point后有空格。
然后回车，下拉表格，全选复制当前列（G 列），打开CAD，直接在命令处进行粘贴，即可得到点的图形。
在复制表格命名列（F列），直接进行粘贴即可。
CAD坐标批量导出入方法
3.标准横断的“宽度”“横向坡度”、人行道的“宽度”“横向坡度”
（二）编辑左侧板块输入 主板块的“宽度”“横向坡度”、人行道的“宽度”“横向坡度”
5.重命名文件 把“csv”后缀改成“dat”
6.打开cass 点击“绘图处理”“展野外测点点号”选择保存好的文件 打开 完成
交点法数据输入
1.平曲线参数
例：（一）新建工程选择“交点法”点击曲线参数设置
1.在桌面新建一个Excel文件进入点“文件”“打开” 打开要导入点的文件
2.出现一个导入导向对话框，点“下一步”把“Tab键”改成“逗号”完成
3.把导好的x轴y轴坐标互换位置（x轴在前 y在后）完成后点“另存为” 下面文件类型选择“csv逗号分隔”保存
4.打开保存好的文件 在坐标前面插入一列空白格 保存退出
5.要导的点都点好了 回车结束
6.回到桌面 选择到出点的文件点重命名 选择后缀名“dat”改成“csv”
7.进入csv文件 把x轴y轴调换位置 点击保存
8.回到桌面把保存好的“csv”后缀文件改成“txt” 完成
CAD坐标批量导入
CAD坐标批量导出
1.单击cass工具栏中的“工程应用”
2.选择“指定点生成数据”
3.弹出保存文件选择桌面，自定义名称
4.选择要导出的点，地物代码回车、高程（可以输入高程数据，不要的可以回车）回车、点号回车（可自定义点号标记）然后选择下的一点重复 以上操作
（二）插入起始点 “开始里程”、X轴坐标、Y轴坐标
（三）编辑交点 输入交点编号“编号200”、“半径15000”、交点的X轴坐标、Y轴坐标
（四）有几个交点 同上操作全部插入
（五）编辑“终点”输入终点的X轴坐标、Y轴坐标

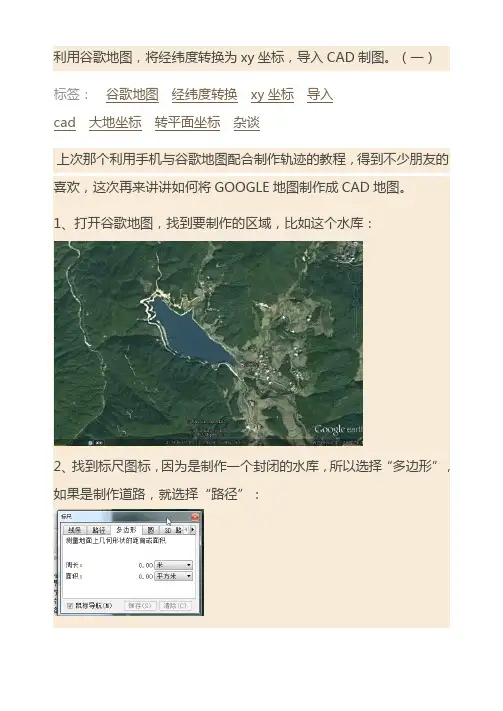

利用谷歌地图将经纬度转换为xy坐标导入CAD制图
利用谷歌地图，将经纬度转换为xy坐标，导入CAD制图。
（一）标签：谷歌地图经纬度转换xy坐标导入cad大地坐标转平面坐标杂谈上次那个利用手机与谷歌地图配合制作轨迹的教程，得到不少朋友的喜欢，这次再来讲讲如何将GOOGLE地图制作成CAD地图。
1、打开谷歌地图，找到要制作的区域，比如这个水库：2、找到标尺图标，因为是制作一个封闭的水库，所以选择“多边形”，如果是制作道路，就选择“路径”：3、用鼠标勾选水库的轮廓，可以看到周长和面积即时反映在标尺窗口。
4、在勾选时如果要修改，可以让鼠标在勾好的点上停留，变成“手”形，就可以左键拖拽修改，也可以在变手型时单击左键增加点，单击右键删除点。
5、勾选完成，形成闭合区间，显示周长和面积。
6、对多边形进行重命名，并根据喜好更改颜色。
7、对保存好的“水库”右键，选择“将位置另存为”8、另存为KML格式9、用记事本打开“水库.kml”,会看到里面有刚刚勾选的点的大地坐标10、复制这些大地坐标到word里面进行编辑，因为这些坐标是没有分行排列的，而是用一个一个的空格接一起：11、可以看到所有的大地坐标有规律的用空格连接，我们需要把他们分行，也就是每个坐标后面是回车12、复制这些空格，选择替换功能，把空格替换成回车13、回车的代表符是“^p”，点击全部替换。
14、这样就得到了分行好的各点大地坐标，方面我们批量转换成平面坐标。
15、将分行好的大地坐标复制到新建的一个“shuiku.txt”文本里面。
利用谷歌地图，将经纬度转换为xy坐标，导入CAD制图。
（二）谷歌地图经纬度转换xy坐标导入CAD大地坐标转平面坐标16、由于没有高程数据，所以把高程部分全部删除，才用的方法仍然是替换：17、仅仅保留经度和纬度的格式：18、打开coord4.0,源格式选择大地坐标（度），选择“文件转换”19、首选自定义一种格式，我这里自定义的格式为“jw(*.txt)”也就是（经度，纬度，）的格式，选择这个格式：20、转换方法选择，然后点确定。
CAD中批量输入点及编号方法、大地坐标导入CAD图、电子表角度
有时候测量中会牵扯到画图，在cad中展点，但是如果点号比较多的时候，标注点好就是一项很繁重的任务了。
通过网上查询有一个命令结合着excel统一规划格式就可以实现批量标注点号了。
在execl中格式是这样的写的="point "&C2&","&B2 弄好以后，把你的几百个点展进cad中如何快速的将大地坐标系导入进施工结构的cad平面图纸中大家都知道施工的cad结构图纸中的平面图,例如桥梁,地铁车站,涵洞等,这些平面图纸是没有坐标系的。
但是由于种种原因，我们可能会用到这个图纸的某些坐标，这样会更直观的看到图纸到坐标点位的分布情况。
那下面我就会把没有坐标系的cad施工结构平面图纸以一个例子使其附上坐标，让每个点位都有对应的坐标。
我们需要准备的就是，熟悉两个cad 命令1，sc 缩放命令。
2，align 对齐命令然后我们好需要知道这张图的其中三个点的坐标，找些具有特征性的点就行了（例如交点，角点，中点等等）大概思路就是首先缩放你的图纸，让他们的尺寸单位是米，因为坐标都是以米为单位的。
然后在图纸中用三个点的坐标画出两条线段。
组后用align对齐命令，对齐就可以了。
下面再用gif图做图解说明：第一步缩放，这里有个注意点，由于现在的设计单位画的图纸，很多图层都是关联的，你需要把其中关联分解了，这样的缩放后的效果就不会存在原来标注的样式不会随着缩放而变化了。
第二步找出图中的三个具有代表性的点,然后计算出他们的坐标,用坐标的方法在cad中用直线画出来.最后一步用命令align 对其命令,把相应的点对齐后,就可以了,然后你再看看那其他点,是不是也有相应正确的坐标了角度在excel中如何输入并使其能计算excel角度输入正常情况下是不能在一个单元格内输入度分秒，即使你输入成123°45′67.89″的格式，但是excel是不认识这种格式，不会进行计算的。
cad按坐标批量导入块的具体方法
cad按坐标批量导入块的具体方法以CAD按坐标批量导入块的具体方法在CAD软件中，块（Block）是由一组对象组成的单个实体，可以重复使用。
当我们在绘图中需要多次使用相同的图形元素时，可以将这些元素制作成块，并在需要的地方进行插入。
如果需要批量导入块，可以通过按坐标的方式来实现。
下面将介绍具体的方法。
1. 创建块定义我们需要先创建块定义。
在CAD软件中，可以通过以下步骤来创建块定义：- 选择需要制作成块的图形元素。
- 在“插入”选项卡的“块”面板中，点击“创建块”命令。
- 在弹出的对话框中，输入块的名称，并选择其他相关选项，如基点和旋转角度等。
- 最后，点击“确定”按钮，块定义就创建完成了。
2. 导出块定义创建好块定义后，我们需要将其导出为一个文件，以便后续的批量导入。
可以通过以下步骤来导出块定义：- 在“插入”选项卡的“块”面板中，点击“导出”命令。
- 在弹出的对话框中，选择要导出的块，并指定导出的文件路径和名称。
- 最后，点击“保存”按钮，块定义就导出完成了。
3. 准备坐标文件要按坐标批量导入块，我们需要准备一个坐标文件，其中包含了每个块的插入位置信息。
可以通过以下方式来准备坐标文件：- 使用文本编辑器打开一个新的文本文件。
- 在文本文件中，按照一定的格式输入坐标信息，每行表示一个块的插入位置，格式可以为“X坐标,Y坐标,Z坐标”或“X坐标Y坐标 Z坐标”。
- 保存文本文件，并将其命名为合适的名称，如“坐标.txt”。
4. 批量导入块准备好坐标文件后，可以通过以下步骤来批量导入块：- 在CAD软件中，打开需要导入块的绘图文件。
- 在“插入”选项卡的“块”面板中，点击“导入”命令。
- 在弹出的对话框中，选择之前导出的块定义文件。
- 点击“打开”按钮，块定义文件就导入完成了。
- 在CAD软件中，打开坐标文件（即之前准备的文本文件）。
- 在“插入”选项卡的“块”面板中，点击“按坐标导入块”命令。
- 在弹出的对话框中，选择之前导入的块定义，并选择坐标文件。
坐标点及点名称批量导入CAD
坐标点及点名称批量导入CAD
1、先将EXCEL中坐标，按照如图所示的填好：
D2表格填写公式为：="point "&B2&","&C2E2表格填写公式为：=="text "&B2+10&","&C2+10& " 10 0 "&A2其中，point后面需要加空格，text后面需要加空格，10前后都需要加空格，0后面需要加空格。
空格的意思执行该命令，不能少否则会出错，10为文字高度可以调整，0为文字旋转角度；（B2+10，C2+10）相对于原来坐标点的位置。
2、将D列文字复制到文本，如图所示：
精品
3、修改文本文件的后缀即文件格式，改为scr格式。
4、在CAD工具里面运行脚本文件，即SCR文件。
5、同样的方法可以对E列进行操作，生成点的名称。
如有侵权请联系告知删除，感谢你们的配合！
精品。
CAD如何批量导入坐标点
CAD批量导入坐标
方法1
1、如下图，提前将坐标点（X，Y）输入excel中，在D2中输入=”point_”&B2&”,”&C2 [注意，_代表一个空格，整个公式是在英文输入法下输入的]，拖动D2，对D3至D21进行填充。
2、将D2-D21复制粘贴到新建的记事本中，如下图。
并将记事本的后缀txt改为scr 。
3、打开Autocad，选择菜单栏中的工具，然后选择工具下的选择脚本文件一项，选中CAD 批量导入坐标.scr ，在左下角命令行中先输入z回车后再输入a后回车，对所显示的区域
进行放大处理，则大功告成！
方法2
1、如下图，提前将坐标点（X，Y）输入excel中，在D2中输入=B2&”,”&C2
[注意，_代表一个空格，整个公式是在英文输入法下输入的]，拖动D2，对D3至D21进行填充。
2、复制D2-D21后，打开Autocad，在左下角命令行中输入命令PL后回车，在将复制后的D2-D21粘贴在命令行，在左下角命令行中先输入z回车后再输入a后回车，对所显示的区域进行放大处理，则大功告成！。
利用谷歌地图,将经纬度转换为xy坐标,导入CAD制图
利用谷歌地图，将经纬度转换为xy坐标，导入CAD制图。
谷歌地图?经纬度转换?xy坐标?导入CAD?大地坐标?转平面坐标
16、由于没有高程数据，所以把高程部分全部删除，才用的方法仍然是替换：
17、仅仅保留经度和纬度的格式：
18、打开coord4.0,源格式选择大地坐标（度），选择“文件转换”
19、首选自定义一种格式，我这里自定义的格式为“jw(*.txt)”也就是（经度，纬度，）的格式，选择这个格式：
20、转换方法选择，然后点确定。
21、选择源文件“shuiku.txt”
22、点确定。
23、点转换图标，可以看到已经转换成了“shuiku1.txt”。
这里注明下，我是把大地坐标转换成北京54坐标。
24、打开转换后的shuiku1.txt，可以看到已经转换成功。
25、为了怕编辑出错，先复制一个副本备份。
26、把副本改名成csv格式进行编辑：
27、用excel打开“shuiku2.csv”
28、先插入2列，第一列填充序号，代表点号，第二列空白，
29、后面加一列，代表高程，全部填充“0”，加这一列是由于南方CASS数据格式的需要。
30、将表格另存为“文本文件（制表符分割）”
31、打开新得到的shuiku2.txt，发现很多空格，我们利用这些空格，制作成南方CASS格式的数据文件。
32、通用是把空格复制，替换为逗号：。
用谷歌地图,将经纬度转换为xy坐标,导入CAD制图。
用谷歌地图，将经纬度转换为xy坐标，导入CAD制图
上次那个利用手机与谷歌地图配合制作轨迹的教程，得到不少朋友的喜欢，这次再来讲讲如何将GOOGLE地图制作成CAD地图。
1、打开谷歌地图，找到要制作的区域，比如这个水库：
2、找到标尺图标，因为是制作一个封闭的水库，所以选择“多边形”，如果是制作道路，就选择“路径”：
3、用鼠标勾选水库的轮廓，可以看到周长和面积即时反映在标尺窗口。
4、在勾选时如果要修改，可以让鼠标在勾好的点上停留，变成“手”形，就可以左键拖拽修改，也可以在变手型时单击左键增加点，单击右键删除点。
5、勾选完成，形成闭合区间，显示周长和面积。
6、对多边形进行重命名，并根据喜好更改颜色。
7、对保存好的“水库”右键，选择“将位置另存为”
8、另存为KML格式
9、用记事本打开“水库.kml”,会看到里面有刚刚勾选的点的大地坐标
10、复制这些大地坐标到word里面进行编辑，因为这些坐标是没有分行排列的，而是用一个一个的空格接一起：
11、可以看到所有的大地坐标有规律的用空格连接，我们需要把他们分行，也就是每个坐标后面是回车
12、复制这些空格，选择替换功能，把空格替换成回车
13、回车的代表符是“^p”，点击全部替换。
14、这样就得到了分行好的各点大地坐标，方面我们批量转换成平面坐标。
15、将分行好的大地坐标复制到新建的一个“shuiku.txt”文本
里面。
坐标点号导入CAD
512111.424 512105.676 512099.928 512095.617 512090.587 512108.296 512106.859 512101.111 512095.363 512091.052 512086.022
_point , -text j ml 0.07,-0.5 0.6 0 _point 522608.7733,3549556.8495 -text j ml 522608.8433,3549556.3495 0.6 0 CPI061 _point 518893.2354,3548456.475 -text j ml 518893.3054,3548455.975 0.6 0 CPI062 _point 514850.703,3547032.3394 -text j ml 514850.773,3547031.8394 0.6 0 CPI063 _point 510869.0471,3545997.0529 -text j ml 510869.1171,3545996.5529 0.6 0 CPI064 _point 506992.4626,3545901.611 -text j ml 506992.5326,3545901.111 0.6 0 CPI065 _point 503653.7007,3545471.3946 -text j ml 503653.7707,3545470.8946 0.6 0 CPI066B _point 498911.5647,3544348.1183 -text j ml 498911.6347,3544347.6183 0.6 0 CPI067B _point 495132.762,3546697.9152 -text j ml 495132.832,3546697.4152 0.6 0 CPI068B _point 490851.1921,3546741.9661 -text j ml 490851.2621,3546741.4661 0.6 0 CPI069B _point 486659.0252,3547015.7457 -text j ml 486659.0952,3547015.2457 0.6 0 CPI070B _point 482410.204,3546934.3793 -text j ml 482410.274,3546933.8793 0.6 0 CPI071B _point 479822.0124,3544501.9794 -text j ml 479822.0824,3544501.4794 0.6 0 CPI072B _point 477369.0272,3541183.1327 -text j ml 477369.0972,3541182.6327 0.6 0 CPI073B _point 474191.8185,3538965.8551 -text j ml 474191.8885,3538965.3551 0.6 0 CPI074B _point 470167.1149,3538765.1117 -text j ml 470167.1849,3538764.6117 0.6 0 CPI075B _point 468141.2736,3539459.9625 -text j ml 468141.3436,3539459.4625 0.6 0 CPI076B _point 468301.8114,3540133.3523 -text j ml 468301.8814,3540132.8523 0.6 0 CPI077B _point 465779.0646,3539399.7635 -text j ml 465779.1346,3539399.2635 0.6 0 CPI078B _point 466060.905,3538672.8386 -text j ml 466060.975,3538672.3386 0.6 0 CPI079B _point 512104.492273532,3230752.47763982 -text j ml 512104.562273532,3230751.97763982 0.6 0 B10 _point 512100.1811892,3230760.37792791 -text j ml 512100.2511892,3230759.87792791 0.6 0 B11 _point 512095.151590813,3230769.59493068 -text j ml 512095.221590813,3230769.09493068 0.6 0 B12 _point 512112.860915632,3230726.28592683 -text j ml 512112.930915632,3230725.78592683 0.6 0 B13
把坐标点导入cad的方法步骤图
把坐标点导入cad的方法步骤图日常工作中其实可以使用办公软件加cad一起合作使用，能达到很多不可以实现的效果，所以我们经常会将一些坐标点导入进cad中。
现在给大家介绍下面这种方法。
把坐标点导入cad的方法一1.利用EXCEL输入点坐标首先，在Excel中输入坐标值(注意要输入绝对坐标)。
我们将X坐标值放入A列，Y坐标值放入到B列，再将A列和B列合并成C列，由于CAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：=A2&”，“&B2，C2中就出现了一对坐标值。
我们用鼠标拖动的方法将C2的公式进行复制，就可以得到一组坐标值。
如下图所示：其次，选出所需画线的点的坐标值，如上例中C列数据，按Ctrl+C将其复制到剪贴板上。
打开CAD，在命令行输入画线的命令，例如L(直线)、PL(多段线)、SPL(样条线)，回车提示定位的第一点时，将复制的坐标用Ctrl+V粘贴到命令行，即可快速完成这些点的绘制。
然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。
2.保存CAD脚本文件，EXCEL将点坐标保存成txt格式打开Excel文件-文件-另存为-保存类型-选择“文本文件(制表符分隔)”-保存-即TXT文本格式。
将文件后缀名改为“*.lsp”3.用记事本编辑一个小的lisp程序打开记事本，将EXCL表格的内容选中拷贝并粘贴到记事本中，拷贝完成后需要用替换的方法再次进行编辑，编辑好的lisp语言如下图：特别注意，lisp语言中的全部文字和符号均要用英文半角输入，command与“point”之间只能有一个空格，“point”与“a，b”之间也只能有一个空格，其它地方不能有空格。
将记事本文件保存，关闭文件并将其后缀名改为.lsp。
3.改变CAD 中点样式在“格式”里边选“点样式”，改变点形状这种方式等分完后由于点对象位于线上，看不见，要想看到这些点，需要在菜单中选择：点样式，设置一个可以看得到的样式，如下图所示：注意：点大小有两种设置形式，一种是相对于屏幕大小的百分比，一种是绝对尺寸，使用哪种形式、多大，取决于你是否希望打印这些点，点显示后效果如下图所示：4.CAD加载脚本绘图在“工具”里边选“加载应用程序”，运行脚本“*.lsp”将坐标批量输入到CAD中打开CAD，在“工具”菜单中找到“加载引用程序”，加载这个文件，奇迹发生了，所有点自动画好了。
excel坐标导入CAD
CAD导入excel坐标
首先，在Excel中输入坐标值。
我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：“=A2&”,“&B2”，C2中就出现了一对坐标值。
我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。
其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。
最后，打开AutoCAD，在左下角处可以看见命令行，在“command”后键入“spline” (画曲线命令)，出现提示：“Object/：”，再在此位置处点击鼠标右键，弹出菜单，在菜单中选“Paste”命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。
（注意：画什么线就点什么命令，画点就输入点命令point）
通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。
如何将坐标数据导入CAD中
三一文库（）〔如何将坐标数据导入CAD中〕*篇一：excel中的坐标数据导入cad中成图excel中的坐标数据导入cad中成图最简单的方法比如坐标X=A1Y=B1在C1表格里输入=b1","A1然后复制表格在cad里选择划线或点命令，在命令栏里粘贴就ok了或者a列x坐标，b列y坐标，c列=CONCATENATE(b1,",",a1)，在cad中选择画线命令，把c 的数据复制过去，就可以画出来了。
表格A1、B1的数据为100、200，在C1里面输入公式=B1","A1（cad默认格式先Y后X）回车复制C1的数据，然后在cad里选择画点命令，然后在命令里点右键粘贴。
这样这个点就会自动输入到cad了。
数据多的话直接全部复制粘贴就可以。
另外在cad里需要输入文字，也是很麻烦的事，可不可以自动输入啊？经过研究有些情况还是可以的。
例如，按上面的方法每20m输入了中线坐标，我打算每个坐标点旁加上桩号，就要在表格D1里输入="dt""空格"B1","A1"空格"1（文字的高度）"空格"0（文字旋转的角度左+右-）"空格""要输入的文字或者某个表格的值"回车需要注意的是，必须在cad2004或以下的版本里才可以。
并且要隔行输入，而且要分两列，第一列在D1、D3、D5、D7......里，第二列在E2、E4、E6、E8......里，两列要错开一行，D2、D4、E3、E5等表格必须为空。
先选中D1到D8复制，在cad命令行里直接粘贴就可以,然后选中E2到E9，在cad命令行里直接粘贴就好了一定要多选一个空行，他起到回车的作用，不能少。
2.修改EXCEL各列数据的顺序如下：[第一列：点号][第二列：空列][第三列：Y坐标值}][第四列：X坐标值]，第五列：高程值]3.[文件]-〉[另存为...]-〉另存为对话框中，文件类型下拉列表中选择“CSV（逗号分隔符）*.csv”格式，单击[保存]后，退出EXCEL。
xy坐标转换经纬度利用谷歌地图将经纬度转换为xy坐标导入CAD制图
xy坐标转换经纬度利用谷歌地图将经纬度转换为xy坐标导入CAD制图利用谷歌地图，将经纬度转换为xy坐标，导入CAD制图。
(一) 标签: 谷歌地图经纬度转换 xy坐标导入cad 大地坐标转平面坐标杂谈上次那个利用手机与谷歌地图配合制作轨迹的教程，得到不少朋友的喜欢，这次再来讲讲如何将GOOGLE地图制作成CAD地图。
1、打开谷歌地图，找到要制作的区域，比如这个水库:2、找到标尺图标，因为是制作一个封闭的水库，所以选择“多边形”，如果是制作道路，就选择“路径”:4、在勾选时如果要修改，可以让鼠标在勾好的点上停留，1变成“手”形，就可以左键拖拽修改，也可以在变手型时单击左键增加点，单击右键删除点。
6、对多边形进行重命名，并根据喜好更改颜色。
7、对保存好的“水库”右键，选择“将位置另存为”9、用记事本打开“水库.kml”,会看到里面有刚刚勾选的点的大地坐标10、复制这些大地坐标到word里面进行编辑，因为这些坐标是没有分行排列的，而是用一个一个的空格接一起:11、可以看到所有的大地坐标有规律的用空格连接，我们需要把他们分行，也就是每个坐标后面是回车12、复制这些空格，选择替换功能，把空格替换成回车213、回车的代表符是“”，点击全部替换。
14、这样就得到了分行好的各点大地坐标，方面我们批量转换成平面坐标。
15、将分行好的大地坐标复制到新建的一个“shuiku.txt”文本里面。
利用谷歌地图，将经纬度转换为xy坐标，导入CAD制图。
(二) 谷歌地图经纬度转换 xy坐标导入CAD 大地坐标转平面坐标16、由于没有高程数据，所以把高程部分全部删除，才用的方法仍然是替换:17、仅仅保留经度和纬度的格式:18、打开coord4.0,源格式选择大地坐标(度)，选择“文件转换”19、首选自定义一种格式，我这里自定义的格式为“jw(*.txt)”也就是(经度，纬度，)的格式，选择这个格式:320、转换方法选择，然后点确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
x
29.64 29.67 29.7 29.73 29.82 29.85 29.89 29.93 29.98 30.02 30.07 30.12 30.22 30.27 30.33 30.38 30.44 30.50 30.57 30.63 30.70 30.77 30.84 30.96 31.03 31.11 31.19 31.27 31.35 31.47 31.55 31.63 31.72 31.8 31.89 32.02 32.1 32.19
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38
y
530 630 730 830 930 1030 1130 1230 1330 1430 1530 1630 1730 1830 1930 2030 2130 2230 2330 2430 2530 2630 2730 2830 2930 3030 3130 3230 3330 3430 3530 3630 3730 3830 3930 4030 4130 4230
39
4330 32.28
0 line 4330,
0 line 4430,32.37
41
4530 32.46
0 line 4530,32.46
42
4630 32.54
0 line 4630,32.54
43
4730 32.64
0 line 4730,32.64
44
4830 32.76
-text j ml 4330,32.28 5 0 A390 -text j ml 4430,32.37 5 0 A400 -text j ml 4530,32.46 5 0 A410 -text j ml 4630,32.54 5 0 A420 -text j ml 4730,32.64 5 0 A430 -text j ml 4830,32.76 5 0 A440 标的话只需输入yxz坐标就可以了。
0 line 4830,32.76
此表内容填的非正式坐标，y为桩号，x为高程；正式坐标的话只需输入yxz坐标就可以了。
断面
-text j ml 530,29.64 5 0 A10 -text j ml 630,29.67 5 0 A20 -text j ml 730,29.7 5 0 A30 -text j ml 830,29.73 5 0 A40 -text j ml 930,29.82 5 0 A50 -text j ml 1030,29.85 5 0 A60 -text j ml 1130,29.89 5 0 A70 -text j ml 1230,29.93 5 0 A80 -text j ml 1330,29.98 5 0 A90 -text j ml 1430,30.02 5 0 A100 -text j ml 1530,30.07 5 0 A110 -text j ml 1630,30.12 5 0 A120 -text j ml 1730,30.22 5 0 A130 -text j ml 1830,30.27 5 0 A140 -text j ml 1930,30.33 5 0 A150 -text j ml 2030,30.38 5 0 A160 -text j ml 2130,30.44 5 0 A170 -text j ml 2230,30.5 5 0 A180 -text j ml 2330,30.57 5 0 A190 -text j ml 2430,30.63 5 0 A200 -text j ml 2530,30.7 5 0 A210 -text j ml 2630,30.77 5 0 A220 -text j ml 2730,30.84 5 0 A230 -text j ml 2830,30.96 5 0 A240 -text j ml 2930,31.03 5 0 A250 -text j ml 3030,31.11 5 0 A260 -text j ml 3130,31.19 5 0 A270 -text j ml 3230,31.27 5 0 A280 -text j ml 3330,31.35 5 0 A290 -text j ml 3430,31.47 5 0 A300 -text j ml 3530,31.55 5 0 A310 -text j ml 3630,31.63 5 0 A320 -text j ml 3730,31.72 5 0 A330 -text j ml 3830,31.8 5 0 A340 -text j ml 3930,31.89 5 0 A350 -text j ml 4030,32.02 5 0 A360 -text j ml 4130,32.1 5 0 A370 -text j ml 4230,32.19 5 0 A380
堤顶纵断面
h
展点划线（复制此列到 cad命令行就可以了）
0 line 530,29.64 0 line 630,29.67 0 line 730,29.7 0 line 830,29.73 0 line 930,29.82 0 line 1030,29.85 0 line 1130,29.89 0 line 1230,29.93 0 line 1330,29.98 0 line 1430,30.02 0 line 1530,30.07 0 line 1630,30.12 0 line 1730,30.22 0 line 1830,30.27 0 line 1930,30.33 0 line 2030,30.38 0 line 2130,30.44 0 line 2230,30.5 0 line 2330,30.57 0 line 2430,30.63 0 line 2530,30.7 0 line 2630,30.77 0 line 2730,30.84 0 line 2830,30.96 0 line 2930,31.03 0 line 3030,31.11 0 line 3130,31.19 0 line 3230,31.27 0 line 3330,31.35 0 line 3430,31.47 0 line 3530,31.55 0 line 3630,31.63 0 line 3730,31.72 0 line 3830,31.8 0 line 3930,31.89 0 line 4030,32.02 0 line 4130,32.1 0 line 4230,32.19
