渗滤液调节池HDPE防渗膜施工流程

渗滤液调节池HDPE防渗膜施工流程
渗滤液调节池HDPE防渗膜施工流程

渗滤液调节池HDPE防渗膜施工流程

概况说明:由于化工行业在生产中都会产生大量对环境有害的废水,污水池的防渗性能成了一项最为

重要的指标。由于HDPE防渗土工膜有很好的可塑性,还具有最好的化学稳定性,能抵抗各种酸、碱、盐、油类等80多种强酸碱化学介质的腐蚀,因而它在化工和污水处理等领域得到了广泛的应用。

HDPE防渗土工膜的施工程序:

一、污水池防渗化工防腐工程基面要求

1.化工污水池多为混领土结构,其表面较为平整,只需要注意清理池内的瓦砾、石子、钢筋头、玻璃

屑等杂物。

2.基面上的阴阳角处影圆滑过渡,柱根部应做成圆弧状。

3.在土建、监理、业主、施工方验收签字认可后便可进行铺土工膜施工。

二、HDPE防渗土工膜施工的气候要求

1. 气温一般应在五摄氏度以上,低温时土工膜应紧张些,高温时土工膜应放松些。

2. 风力在四级以下。

3. 气温过低时,4级以上大风及雨雪天气一般不应施工。

4. 在风天气,风力影响土工膜施工时,待焊的HDPE土工膜应用大石块或砂袋压牢。

三、HDPE防渗土工膜的铺设

铺设HDPE防渗膜是整个防渗系统中较为关键的工序。

在铺膜前对HDPE防渗膜外观质量进行开包检查,记录并修补已发现的机械损伤和生产创伤、孔洞、

折损等缺陷。

HDPE防渗膜裁切之前,经丈量其相关尺寸,然后按实际裁切,在膜铺设中膜与膜之间接缝的搭接宽

度不小于100mm,使接缝排列方向平行于最大坡脚线,即沿坡度方向排列。

铺设HDPE防渗膜时应力求焊缝最少,在保证质量的前提下,尽量节约原材料。同时也容易保证质量。

通常在拐角及畸形地段,应是接缝长度尽量减短。除特殊要求外,在坡度大于1:6的斜坡上距顶坡或应力集中区域1.5米范围内,尽量不设焊缝。

HDPE防渗膜在铺设中,应避免产生人为褶皱,温度较低时,应尽量拉紧,铺平。

HDPE防渗膜铺设完成后,应尽量减少在膜面上行走、搬动工具等,凡能对HDPE膜造成危害的物件,均不应放在膜上或携带在膜上行走,以免对膜造成意外损伤。

四、HDPE防渗土工膜的焊接

HDPE防渗膜的焊接使用楔焊机,采用双轨热熔焊接。楔焊机无法焊接的部位,应采用挤出式热熔焊机,配以与原材料同质的焊条,形成堆焊的单焊缝。

1.热锲焊机焊接工序分为:调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。

2.接缝处不得有油污、灰尘,HDPE防渗膜的搭接段面不应有泥沙、结露、潮湿等杂物,当有杂物时必须在焊接前清理干净。

3.每天焊接开始时,通常应在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并在现场

进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。热锲焊机在焊接过程中,需随时注意焊机的运行情况,要根据现场的实际情况对速度和温度进行微调。

4.焊缝要求整齐、美观、不得有滑焊、跳走现象。

5.在遇上土工膜长度不够时,需要长向拼接,应先把横向焊缝焊好,再焊纵缝,横向焊缝相距大于

50cm应成T字型,不得十字交叉。

6.焊膜时不许压出死折,铺设HDPE土工膜时,根据当地气温变化幅度和HDPE土工膜性能要求,预

留出温度变化引起的伸缩变形量。

7.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接,但采取防护措施是除外。

8.温度低于5℃时,按照规范要求不应施工,如果必须施工的话,焊接前应对焊机进行预热处理。

9.HDPE防渗土工膜在焊接时应该采用稳压性能好的发电机供电,在特殊情况下采用当地用电时,必须使用稳压器。

五、HDPE防渗土工膜的锚固

1. 锚固的方法很多:有沟槽锚固、射钉锚固、膨胀螺栓锚固、预埋件固定等。污水池通常采用预埋件或膨胀螺压条固定。

2. 压条宽度不小于2cm,厚度不得小于2mm,膨胀螺栓间距不应大于600mm,压条明露处应有防腐措施。

3. 螺栓直径不小于4mm,其间距不大于0.5mm,施工时,先用备好的沙袋将摆好位置的膜临时固定,防止大风将HDPE膜吹动移位,然后再进行膨胀螺栓锚固。

4. 若池内已埋好预埋件,则只需用挤出式焊接机将膜焊接到HDPE预埋件上即可。

六、HDPE土工膜施工注意事项

1. 热风枪、砂轮机和焊机拖带的电源线在使用过程中,必须最大限度的远离其工作部位,以免损伤脑筋电线发生漏电。

2. 除热风焊接外,热风枪的嘴部在任何情况下都不得与HDPE膜面接触,并且尽可能的远离膜面、人体、机械等物体。

3. 焊机在不使用时,不得直接放置在HDPE膜面上,应放置在支架或沙袋带上。

4. 裁膜刀使用完毕后,应立即将刀片收回刀盒内。

5. 在现场使用的各种临时性小型工具,使用完毕,应及时放入工具箱内。

6. 严禁将从挤压焊接机枪头摘下的焊料物直接丢弃在土工膜面上。

7. HDPE土工膜施工现场禁止吸烟,不得穿带铁钉的鞋或高跟硬底鞋到膜面上行走,不允许从事有可能破坏土工膜成品的一切活动。

七、土工膜成品检测和修补

1. 检测按三个步骤进行,即目测、充气检测及破坏试验。

2. 目测主要是对铺设的土工膜外观、焊缝质量、T型焊接、基底杂物等进行细致的检查,所有施工人员对这一工作都应贯彻在全部施工过程中。

3. 除目检外,如有必要还可采用真空检测和气压检测,充气压检测的充气强度为0.25Mpa,5分钟不漏气,考虑到卷材较柔软易变形,允许压力下降20%。

4. 进行拉力测试时(破坏试验),其标准为在做剥离和剪切试验时,焊缝没被撕裂开而母才被撕拉破坏,此时焊接合格。

5. 外观检查,发现膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下,应及时用新鲜的母材修补,补疤每边超过破损部位10-20cm。

——加拿大索玛土工膜在国内某污水池浮动盖工程中的应用

污水处理池施工工艺方案

污水处理池施工方案 一、编制依据 1、污水处理池工程平面布置图、高程图。 2、污水处理池工程设计图纸。 3、污水处理池工程地质勘查报告。 4、国家及部门颁发的现行有关施工技术规程、检 查标准。 二、工程概况 污水处理池呈长方形,东西长50米、南北长64 米,基底标高-3.8米,地下自然水位0.8米左右,自然地坪为±0.00米,污水处理池开挖深度从场 地自然地坪标高向下挖深入-3.5米左右。 三、施工准备 1、机械准备 本次开挖工程量约10000立方米,开挖土方运到仓库、车间用于回填。多余土方运到业主指定地点堆放。机械的配置既要保证工作的需要,又要保证不能让机械停滞窝工,因此根据开挖深度、工作面积、运输距离配置机械如下:挖掘机2台、自卸车8-10辆。 2、技术准备 按照设计总平面布置图进行定位放线,放出拟

开挖土方上下口连线。并在四角设置永久定位桩,保证随时可以快速确定土方的开挖连线。 将建设单位提供的高程点作为原水准点引测到现场,并在施工现场不易变形、破坏处建立2-3个永久性高程点,作整个建筑施工过程中标高控制基准点。 四、土方工程开挖方案 污水处理池为筏板基础,基础深-3.5米左右,根据现场情况自北向南进行整体开挖。 开挖土方多为流沙土质及粉质粘土。透水性较差,遇水易液化为保证土方开挖和基础施工安全,本次开挖采用增加工作面和放坡作业方式进行土方开挖,基坑挖土工作面宽度确定为池底板边缘外出1米,放坡系数为1:1.。 五、土方工程开挖施工要点 1、因基槽上面存在部分建筑垃圾不能用于回填,挖土采用分层开挖,上面建筑垃圾运到甲方指定位置存放,原土用于回填仓库、车间。 2、在基槽开挖期间,机械开挖土方时,设专人负责指挥,测量人员密切配合,随时施测基坑连线及基底标高,确保土方开挖到位和不超挖,预留15mm-20mm 人工清理,防止机械扰动基底持力层。 3、人工清土时,在坑底每隔5-6m设置一个标高控

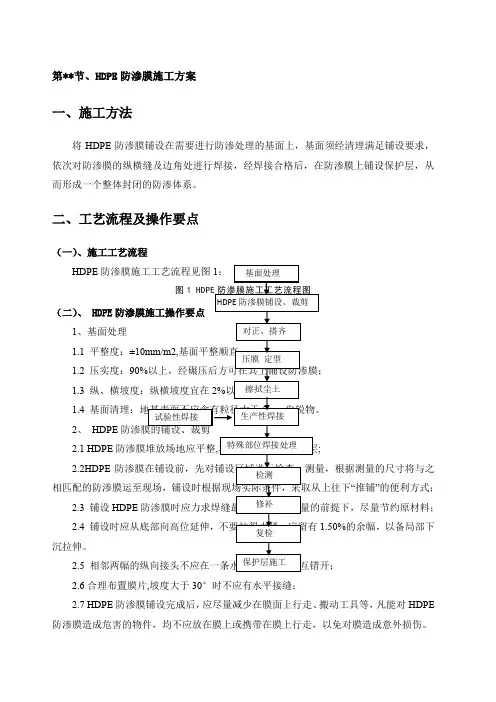

hdpe防渗膜施工方案()
