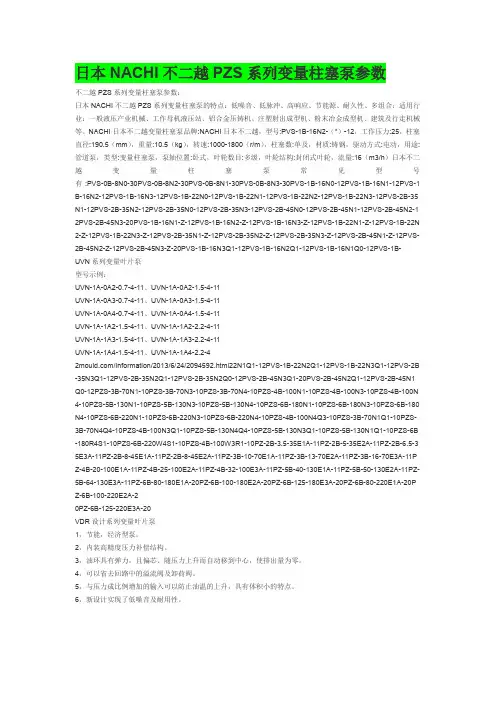

日本NACHI不二越PZS系列变量柱塞泵参数不二越PZS系列变量柱塞泵参数:日本NACHI不二越PZS系列变量柱塞泵的特点:低噪音、低脉冲、高响应、节能源、耐久性、多组合;适用行业:一般液压产业机械、工作母机液压站、铝合金压铸机、注塑射出成型机、粉末冶金成型机、建筑及行走机械等。

NACHI日本不二越变量柱塞泵品牌:NACHI日本不二越,型号:PVS-1B-16N2-(*)-12,工作压力:25,柱塞直径:190.5(mm),重量:10.5(kg),转速:1000-1800(r/m),柱塞数:单及,材质:铸钢,驱动方式:电动,用途:管道泵,类型:变量柱塞泵,泵轴位置:卧式,叶轮数目:多级,叶轮结构:封闭式叶轮,流量:16(m3/h)日本不二越变量柱塞泵常见型号有:PVS-0B-8N0-30PVS-0B-8N2-30PVS-0B-8N1-30PVS-0B-8N3-30PVS-1B-16N0-12PVS-1B-16N1-12PVS-1 B-16N2-12PVS-1B-16N3-12PVS-1B-22N0-12PVS-1B-22N1-12PVS-1B-22N2-12PVS-1B-22N3-12PVS-2B-35 N1-12PVS-2B-35N2-12PVS-2B-35N0-12PVS-2B-35N3-12PVS-2B-45N0-12PVS-2B-45N1-12PVS-2B-45N2-1 2PVS-2B-45N3-20PVS-1B-16N1-Z-12PVS-1B-16N2-Z-12PVS-1B-16N3-Z-12PVS-1B-22N1-Z-12PVS-1B-22N 2-Z-12PVS-1B-22N3-Z-12PVS-2B-35N1-Z-12PVS-2B-35N2-Z-12PVS-2B-35N3-Z-12PVS-2B-45N1-Z-12PVS-2B-45N2-Z-12PVS-2B-45N3-Z-20PVS-1B-16N3Q1-12PVS-1B-16N2Q1-12PVS-1B-16N1Q0-12PVS-1B- UVN系列变量叶片泵型号示例:UVN-1A-0A2-0.7-4-11、UVN-1A-0A2-1.5-4-11UVN-1A-0A3-0.7-4-11、UVN-1A-0A3-1.5-4-11UVN-1A-0A4-0.7-4-11、UVN-1A-0A4-1.5-4-11UVN-1A-1A2-1.5-4-11、UVN-1A-1A2-2.2-4-11UVN-1A-1A3-1.5-4-11、UVN-1A-1A3-2.2-4-11UVN-1A-1A4-1.5-4-11、UVN-1A-1A4-2.2-4/Information/2013/6/24/2094592.html22N1Q1-12PVS-1B-22N2Q1-12PVS-1B-22N3Q1-12PVS-2B -35N3Q1-12PVS-2B-35N2Q1-12PVS-2B-35N2Q0-12PVS-2B-45N3Q1-20PVS-2B-45N2Q1-12PVS-2B-45N1 Q0-12PZS-3B-70N1-10PZS-3B-70N3-10PZS-3B-70N4-10PZS-4B-100N1-10PZS-4B-100N3-10PZS-4B-100N 4-10PZS-5B-130N1-10PZS-5B-130N3-10PZS-5B-130N4-10PZS-6B-180N1-10PZS-6B-180N3-10PZS-6B-180 N4-10PZS-6B-220N1-10PZS-6B-220N3-10PZS-6B-220N4-10PZS-4B-100N4Q3-10PZS-3B-70N1Q1-10PZS-3B-70N4Q4-10PZS-4B-100N3Q1-10PZS-5B-130N4Q4-10PZS-5B-130N3Q1-10PZS-5B-130N1Q1-10PZS-6B -180R4S1-10PZS-6B-220W4S1-10PZS-4B-100W3R1-10PZ-2B-3.5-35E1A-11PZ-2B-5-35E2A-11PZ-2B-6.5-3 5E3A-11PZ-2B-8-45E1A-11PZ-2B-8-45E2A-11PZ-3B-10-70E1A-11PZ-3B-13-70E2A-11PZ-3B-16-70E3A-11P Z-4B-20-100E1A-11PZ-4B-25-100E2A-11PZ-4B-32-100E3A-11PZ-5B-40-130E1A-11PZ-5B-50-130E2A-11PZ-5B-64-130E3A-11PZ-6B-80-180E1A-20PZ-6B-100-180E2A-20PZ-6B-125-180E3A-20PZ-6B-80-220E1A-20P Z-6B-100-220E2A-20PZ-6B-125-220E3A-20VDR设计系列变量叶片泵1,节能,经济型泵。

奥立龙 Orion 2111LL 微钠表操作说明书3.1

奥立龙 Orion 2111LL 微钠表操作说明书3.1
标定及正常测量时各阀门的位置 ..........................................................................................................................- 35 流通池操作 ..............................................................................................................................................................- 36 清洗流通池 ..............................................................................................................................................................- 36 空气调节 ..................................................................................................................................................................- 37 DKA 校正前的准备工作.........................................................................................................................................- 38 DKA 校正 ................................................................................................................................................................- 39 用户自定义标准液的 DKA 校正............................................................................................................................- 43 准确度检查 ..............................................................................................................................................................- 43 离线校正 ..................................................................................................................................................................- 44 -

负载敏感和压力补偿的定义讲解

负载敏感和压力补偿的定义讲解

解决办法:一
是回转单独使用 单泵供油, 二是回转压力补 偿阀采用K<1的 压力补偿结构。
A2=A3=A1, K=A/A1 压力平衡式 Pin×A1=PL×A3=PLS ×A2 Pin=K×( PL +PLS )
多路阀主阀芯压降: ΔP=Pin-PL=K*PLS-(1-K)* PL 上式中,除回转K<1外,其余K=1,即ΔP=PLS
负载敏感和压力 补偿的定义
广西玉柴工程机械有限责任公司 易友南
一、负载敏感
通过感应检测出负载压力、流量和功率变化信号,向 液压系统进行反馈,实现节能控制、流量和调速控制、 恒力矩控制、力矩限制、恒功率控制、功率限制,转速 限制,同时动作和原动机动力匹配等控制的总称。
控制方式包括液压控制和电子控制。 负载敏感系统的液压元件: 负载敏感阀-----将压力、流量和功率变化信号向阀进行 反馈,实现控制功能的阀; 负载敏感泵-----将压力、流量和功率变化信号向泵进行 反馈,实现控制功能的泵和马达;
复合动作时,各阀的负载压力PL不同,但由于压 力相同补的偿,阀而都经受各相压同力的补P偿LS作阀用的,压因差此Pin-PL=ΔP是
Δ差P,’=起P-P到in了=负P-载PL均S-衡PL器此的压。差正好补偿了负载压力
PL+ΔP+ΔP’= PL+ PLS+P- PL-PLS=P
四、NACHI(不二越)负载敏感系统
发动机转速感受阀门F: P成r=正P2比H1,-P2帮L0P等r大式小右随边转即速节而流改件变S。的P压r作降用,于其H与阀通,过P的r↑,流量则
Qp↑。Pr=0.25~1.96Mpa
由于油泵调节阀H的目标压差随发动机转速而变, 使系统与发动机工况相匹配,在发动机转速范围

最小流量阀技术说明

最小流量阀技术说明

最小流量阀技术说明
苏尔达最小流量再循环阀技术说明
1、说明
苏尔达是世界上最大的自动再循环阀供应商。

这些自动再循环阀或泵保护阀是我们的主要产品。

在过去的40年里,苏尔达已提供给世界各地40,000套自动再循环阀,赢得了很高的客户满意度。

2、应用范围
自动再循环阀是用于防止离J心泵在低
负荷运行时由于过热、严重噪声、不稳定和
气蚀而引起的损坏。

只要泵的流量低于一定
数值,阀的旁路回流口就会自动地打开,以
此来保证液泵所必需的最小流量。

3、工作原理
根据主流量不同,自动再循环阀的主阀
瓣将确定在某一个位置上。

主路止回阀的阀
杆通过一杠杆,将主阀瓣动作传递至旁路。

旁路系统控制通过旁路的流量,同时将压力减至旁路出口所需值。

当主阀瓣回至阀座关闭状态时,所有流量通过旁路回流。

当主阀瓣上升至顶端位置时,旁路则完全关闭,所有泵的流量流向工艺系统。

4、功能
1) 自动根据流量调整旁路开度(系统的流量调节)
2) 旁路压降可以控制
3) 主路、旁路均带有止回阀
4) 三通T型结构,适宜于再循环管线
5、优点
1) 旁路不需要连续的流量,减少能耗;
2) 减少设计工作量(四种功能集于一体);
3) .减少安装和维护成本(自力式,不需外部能源);
4) 降低故障发生的可能性一将高速流体造成故障的可能性减至最小,没有气蚀
问题和电气接线费用;
5) 低流量工况下仍然可以保证泵稳定工作; 6) 与常规系统相比,整体费用低。

6、自动再循环阀示意图
7、自动再循环阀结构简图。

NACHI不二越电磁阀规格型号特点

NACHI不二越电磁阀规格型号特点

NACHI不二越电磁阀规格型号特点NACHI不二越换向阀分类;1.NACHI不二越SAW系列带监控开关电磁换向阀(SAW-G01)SAW系列带监控开关电磁换向阀(SAW-G01)SAW系列带监控开关电磁换向阀(SAW-G01)是监控阀的切换位置,可输出开关信号的一种电磁切换阀。

由于是通过阀工作直接使开关运作的结构,所以能够获得准确的开关信号。

由于不使用磁性传感器和接近传感器,所以开关信号的启动时间几乎不受温度和阀的运转方向的影响。

2.NACHI不二越SA系列G03 湿式电磁换向阀高可靠性结构采用DIN连接器,防水性高JIS C 0920 IP65防止切换时发生震动的减震型。

(选购件)线圈可360度旋转,可在狭小的空间内安装3.NACHI不二越SCW系列带监控开关电磁换向阀(SCW-G03)是监控阀的切换位置,可输出开关信号的一种电磁切换阀。

由于是通过阀工作直接使开关运作的结构,所以能够获得准确的开关信号。

由于不使用磁性传感器和接近传感器,所以开关信号的启动时间几乎不受温度和阀的运转方向的影响4.NACHI不二越SS系列G03 湿式电磁换向阀高可靠性结构采用了集中端子箱型接线方式,简单易行防水、防尘级别JIS C 0920 IP64防止切换时发生震动的减震型(选购件)也备有UL认定产品。

5.NACHI不二越SA系列G01 湿式电磁换向阀SA系列G01 湿式电磁换向阀已取得国外安全规格CE(欧洲)、UL(美国)、CSA(加拿大)的认证。

在世界各地均可放心使用在高压、大流量的状态下,减少了DC电磁铁的用电量采用全新的流体反力补偿机构,进一步提高了阀的切换可靠性6.NACHI不二越换SK系列G01 湿式电磁换向阀SK系列G01 湿式电磁换向阀高防水性JIS C 0920 IP67JIS D 0203 D2高容许背压21MPa带有浪涌抑制器的电磁阀,线圈内配置有二极管导线前端的连接器种类丰富。

7.NACHI不二越SNH系列无泄漏形湿式电磁换向阀SNH系列无泄漏形湿式电磁换向阀通过采用提升阀结构,减少内部泄露高可靠性结构安装面依据ISO标准(01、03规格)提高了通过EC连接器的切换能力(06规格)8.NACHI不二越换DSS系列G04 控制形湿式电磁换向阀DSS系列G04 控制形湿式电磁换向阀在导向阀中使用SS系列G01湿式电磁换向阀。

流量控制阀的用途

流量控制阀的用途

流量控制阀的用途
嘿,朋友们!今天咱来聊聊流量控制阀这个神奇的小玩意儿。

流量控制阀啊,就好比是水管里的交通指挥员!
你想想看,家里的水龙头,那就是一个简单的流量控制阀呀。

你可以轻松地调节水流的大小,想让水大就大,想让水小就小。

这多方便呀!
在工业领域,流量控制阀的作用那可就更大啦!它就像是一个精准的调控大师。

比如说,在一些需要精确控制液体流量的生产线上,如果没有流量控制阀,那可就乱套啦!就好像没有交警的十字路口,车辆横冲直撞的,能不出事儿吗?
流量控制阀能让流体按照我们想要的速度和量来流动。

它就像是一个听话的小跟班,你让它干啥它就干啥。

比如说,在一个化工流程中,需要在特定的时间加入特定量的某种化学物质,这时候流量控制阀就派上大用场啦!它能精确地控制加入的量,确保整个过程安全又高效。

再打个比方,流量控制阀就像是一个优秀的管家。

它把家里的各种资源管理得井井有条,不多也不少。

如果流量控制阀出了问题,那可就好比管家失职啦,家里肯定会乱套呀!
而且哦,不同的流量控制阀还有不同的特点和用途呢!有的适合大流量的控制,有的则在小流量的情况下表现出色。

这就跟人一样,各有各的专长。

咱平时可能不太会注意到这个小小的流量控制阀,但它可真是在默默地为我们的生活和生产做着巨大的贡献呢!没有它,很多事情都没法那么顺利地进行呀!所以说呀,可别小瞧了它哟!它虽然个头不大,但能量可不小呢!
所以啊,大家要知道流量控制阀的重要性呀,要好好对待它,就像对待我们的好朋友一样。

让它好好发挥作用,为我们的生活和工作带来更多的便利和效益。

怎么样,现在是不是对流量控制阀有了更深的认识啦?。

液压系统设计计算

液压系统设计计算

液压系统设计计算有的液压系统简单,有的液压系统复杂。

这是由负载的工艺要求决定的。

我们在这里介绍的液压系统是简单的开关型液压系统,也即普通液压系统,不是伺服或者电液比例液压系统。

关于伺服或者电液比例液压系统,我们以后再研究。

我公司原有一台工程油缸试验台,采用的是高低压泵合流。

额定流量为100升,系统额定最高压力为31.5MPa。

为了突出重点,便于叙述,适当做了一些简化。

一液压基本回路一个实用的液压系统原理图都是由液压基本回路组成的。

液压基本回路可以在机械设计手册,或者其他液压设计资料中查到。

1 液压基本回路的分类设计资料中介绍的液压基本回路分类很详细。

但总括起来无非是,泵-电机组,压力控制回路,流量控制回路,方向控制回路和执行机构。

参看图1油缸试验台液压原理图。

在图1中,电机M1 Y112M-4和斜盘柱塞泵10YCY14-1B,电机Y160M-4和叶片泵YB1-80,组成泵-电机组,为系统提供动力;先导卸荷阀③,安全溢流阀④,电磁溢流阀⑤,组成压力控制回路;电液换向阀⑥和先导式液控单向阀⑦,组成方向控制回路。

一般说来,流量控制往往会伴随着压力的损失。

例如,在薄壁节流小孔中,流量d Q C A = (1) 此公式的使用条件为0.5l d≤。

式中Q —经过薄壁小孔的流量,3/m s ;d C —薄壁小孔流量系数,对于紊流,0.600.61d C = ; 0A —孔口面积,2m ; ρ—流体的密度,3/kg m ; p ∆—压力差,12p p p ∆=−,Pa ;d —小孔的直径,m ; l —小孔的长度,m 。

这种压力能损失往往转化为热能,使液压系统升温。

在理论上,变量泵不会因为流量或压力的变量产生能量损失。

2 液压基本回路的联结液压基本回路,特别是液压元件,在液压原理图中的联结,要么是并联,要么是串联。

二 液压系统原理图1 液压系统原理图应该包括的的基本内容一个符合要求的液压原理图除了表示系统外,还应该包括两个基本内容:液压元件明细表和电磁铁动作顺序表。
