流量与阀门开度的关系
阀门开度与流量公式
阀门开度与流量公式嘿，咱们今天来聊聊阀门开度与流量公式这回事儿。
你说这阀门开度和流量，听起来好像挺专业挺复杂的，但其实在咱们日常生活里也能找到不少相关的影子呢。
就说我家前阵子那水管维修的事儿吧。
我家那老旧的水管，总是时不时出点小毛病。
有一回，厨房的水龙头水流变得特别小，我就琢磨着是不是哪里堵住了。
结果一番检查，发现是水管中间的一个阀门出了问题。
这阀门就像是控制水流的“大管家”，它开的大小直接决定了水流量的多少。
就跟咱们要说的阀门开度与流量公式关系密切。
那到底什么是阀门开度与流量公式呢？简单来说，就是通过一个数学公式来描述阀门打开的程度和通过阀门的流量之间的关系。
比如说，一个完全打开的阀门，那流量自然就大；而要是只开了一点点，流量也就相应地减少。
这就好比是一扇门，全开的时候，人能畅通无阻地通过；半开的时候，通过的人就少了，而且还得挤一挤。
在实际应用中，这个公式可重要了。
像在工业生产里，各种管道输送液体或者气体，就得准确控制阀门开度来保证流量的稳定和合适。
比如说化工厂里，要把一定量的化学原料按照特定的速度输送到反应釜里，这时候就得靠精准控制阀门开度来实现。
再比如在供暖系统中，热水通过管道流向各个房间。
如果阀门开度控制不好，有的房间可能热得要命，有的房间却还冷得哆嗦。
这时候，根据流量需求和系统的压力等因素，利用阀门开度与流量公式来调整阀门，就能让每个房间都舒舒服服的。
而且啊，这个公式可不是一成不变的。
它会受到很多因素的影响。
比如说介质的性质，是水、油还是气体，它们的流动特性可不一样，对阀门开度和流量的关系也有影响。
还有管道的直径、长度、粗糙度等等，都会让这个公式变得有点“调皮”，不是那么好捉摸。
我还记得有一次去参观一个工厂，看到那些巨大的管道和复杂的阀门系统，工人们就在那认真地调试和计算，就是为了让生产过程中的流量控制恰到好处。
他们拿着本子，记录着各种数据，然后对照着公式进行调整，那专注的神情，让我深深感受到这看似简单的公式背后，藏着的是对生产的严谨和对质量的追求。
阀门开闭计算公式
阀门开闭计算公式阀门是工业生产中常用的一种控制装置，用于控制流体的流动和压力。
在实际的工程应用中，我们经常需要计算阀门的开闭程度，以便更好地控制流体的流动。
在本文中，我们将介绍阀门开闭计算的公式和相关知识。
阀门开闭程度通常用开度（或者称为开度系数）来表示，开度系数是指阀门开启时的流量与全开状态下的最大流量之比。
开度系数通常用K表示，其计算公式如下：K = Q / Qmax。
其中，Q表示阀门开启时的实际流量，Qmax表示阀门全开状态下的最大流量。
在实际的工程应用中，我们经常需要计算阀门的开度系数，以便更好地控制流体的流动。
为了更好地理解阀门开度系数的计算方法，我们将通过一个具体的例子来进行说明。
假设我们需要计算一个直通式阀门的开度系数，该阀门的全开状态下的最大流量为1000m³/h，而在实际应用中，阀门开启时的流量为600m³/h。
根据上述的公式，我们可以计算出该阀门的开度系数为：K = 600 / 1000 = 0.6。
通过上述的计算，我们可以得出该阀门的开度系数为0.6。
这意味着在阀门完全开启时，其流量为全开状态下流量的60%。
通过开度系数的计算，我们可以更好地了解阀门的开闭程度，从而更好地控制流体的流动。
除了直通式阀门外，其他类型的阀门也可以通过类似的方法来计算开度系数。
例如，对于调节阀门而言，其开度系数可以通过调节阀门的开启程度来进行计算。
在实际的工程应用中，我们可以根据具体的情况来选择合适的阀门，并通过计算开度系数来更好地控制流体的流动。
除了开度系数外，阀门的开闭程度还可以通过阀门的开度角度来进行表示。
阀门的开度角度通常用θ来表示，其计算公式如下：θ = (L L0) / (Lmax L0) 90°。
其中，L表示阀门的实际开启程度，L0表示阀门完全关闭时的位置，Lmax表示阀门完全开启时的位置。
通过计算阀门的开度角度，我们可以更直观地了解阀门的开闭程度。
在实际的工程应用中，我们可以根据具体的情况选择合适的表示方法，以便更好地控制阀门的开闭程度。
阀门开度的特性和概念
阀门开度的特性和概念阀门开度，也称为阀门的“行程”或“升程”，是指阀门从完全关闭状态到完全打开状态的行程距离或角度。
阀门开度是控制流体流量的关键参数之一，它直接影响阀门的流量特性和控制精度。
请跟随北高科阀门一起了解阀门开度的一些基本概念和特性：阀门开度是指阀门在开启状态下，其阀芯或阀板相对于关闭位置移动的距离或角度。
阀门的开度决定了流经阀门的流体量。
理想流量特性是在假设阀前后压差固定的情况下得到的流量特性，这主要取决于阀芯的形状。
例如，直线流量特性的阀门，相对流量与相对开度成正比，这意味着如果开度是50%，流量也是50%。
等百分比流量特性的阀门则表现为开度变化引起的流量变化与该点的流量成正比，适合在变化范围大的情况下进行精确控制。
1. 阀门开度的定义- 线性开度：对于某些阀门类型，如截止阀，阀门开度是阀瓣从关闭位置到打开位置的直线距离。
- 旋转开度：对于球阀或蝶阀，阀门开度是阀瓣绕轴线旋转的角度。
2. 开度与流量的关系- 阀门的开度与流体流量成正比，但这种关系可能因阀门类型和流量特性而异。
3. 阀门类型与开度- 截止阀：通常具有线性开度，流量特性可以是线性或等百分比。
- 蝶阀：具有旋转开度，流量特性通常接近于等百分比。
- 球阀：旋转开度，流量特性类似于蝶阀。
4. 开度的测量- 阀门开度可以通过多种方式测量，如使用行程开关、角度传感器或位置变送器。
5. 开度的控制- 在自动化控制系统中，阀门开度可以通过执行器和控制器精确控制。
6. 开度的表示- 阀门开度通常以百分比表示，0%表示完全关闭，100%表示完全打开。
7. 阀门的流量特性- 阀门的流量特性包括线性、等百分比、快开和慢关等，这些特性影响阀门开度与流量的关系。
8. 阀门开度的优化- 通过调整阀门开度，可以优化流体流动，减少压力损失，提高系统效率。
9. 安全考虑- 在某些应用中，阀门开度需要在安全范围内操作，以避免过度压力或流量。
10. 阀门开度的反馈- 在自动控制系统中，阀门开度的反馈信号用于闭环控制，确保阀门按指令准确操作。
分流作用公式

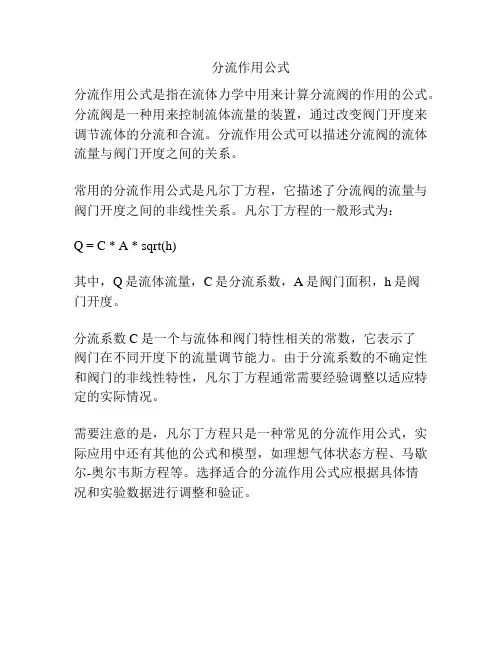

分流作用公式
分流作用公式是指在流体力学中用来计算分流阀的作用的公式。
分流阀是一种用来控制流体流量的装置，通过改变阀门开度来调节流体的分流和合流。
分流作用公式可以描述分流阀的流体流量与阀门开度之间的关系。
常用的分流作用公式是凡尔丁方程，它描述了分流阀的流量与阀门开度之间的非线性关系。
凡尔丁方程的一般形式为：
Q = C * A * sqrt(h)
其中，Q是流体流量，C是分流系数，A是阀门面积，h是阀
门开度。
分流系数C是一个与流体和阀门特性相关的常数，它表示了
阀门在不同开度下的流量调节能力。
由于分流系数的不确定性和阀门的非线性特性，凡尔丁方程通常需要经验调整以适应特定的实际情况。
需要注意的是，凡尔丁方程只是一种常见的分流作用公式，实际应用中还有其他的公式和模型，如理想气体状态方程、马歇尔-奥尔韦斯方程等。
选择适合的分流作用公式应根据具体情
况和实验数据进行调整和验证。
节流截止阀曲线
节流截止阀曲线
节流截止阀曲线是指在节流截止阀工作过程中，阀门开度和流体流量之间的关系曲线。
这条曲线具有以下特点：
1. 随着阀门开度的增大，流体流量逐渐增加。
2. 当阀门达到全开状态时，流体流量达到最大值。
3. 当阀门开度减小，流体流量逐渐减少，并在阀门达到最小开度时，流量为零。
节流截止阀曲线可以用来描述节流截止阀的流量控制特性，以及在不同开度下，流体的流量变化情况。
这种曲线对于节流截止阀的设计、选型和使用都有重要的指导意义。
流量调节阀工作原理

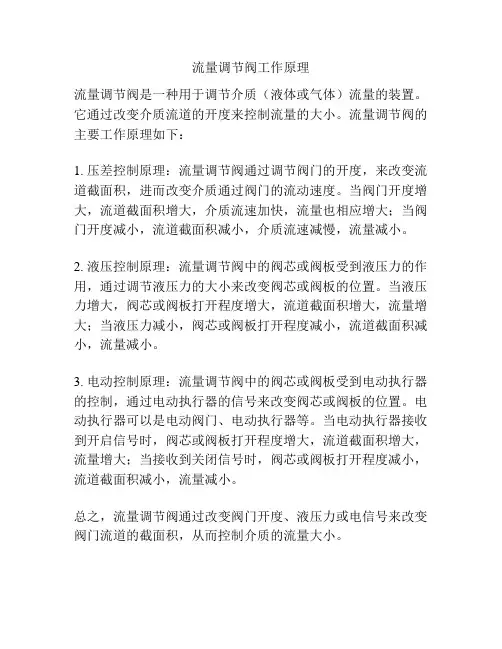

流量调节阀工作原理
流量调节阀是一种用于调节介质（液体或气体）流量的装置。
它通过改变介质流道的开度来控制流量的大小。
流量调节阀的主要工作原理如下：
1. 压差控制原理：流量调节阀通过调节阀门的开度，来改变流道截面积，进而改变介质通过阀门的流动速度。
当阀门开度增大，流道截面积增大，介质流速加快，流量也相应增大；当阀门开度减小，流道截面积减小，介质流速减慢，流量减小。
2. 液压控制原理：流量调节阀中的阀芯或阀板受到液压力的作用，通过调节液压力的大小来改变阀芯或阀板的位置。
当液压力增大，阀芯或阀板打开程度增大，流道截面积增大，流量增大；当液压力减小，阀芯或阀板打开程度减小，流道截面积减小，流量减小。
3. 电动控制原理：流量调节阀中的阀芯或阀板受到电动执行器的控制，通过电动执行器的信号来改变阀芯或阀板的位置。
电动执行器可以是电动阀门、电动执行器等。
当电动执行器接收到开启信号时，阀芯或阀板打开程度增大，流道截面积增大，流量增大；当接收到关闭信号时，阀芯或阀板打开程度减小，流道截面积减小，流量减小。
总之，流量调节阀通过改变阀门开度、液压力或电信号来改变阀门流道的截面积，从而控制介质的流量大小。
蝶阀开度与流量关系标准
蝶阀开度与流量关系没有一个统一的标准，因为这种关系受到很多因素的影响，如蝶阀的类型、结构、口径、流体性质、压差等。
然而，在一般情况下，蝶阀的开度与流量关系可以描述为以下几点：
1. 线性关系：当蝶阀的开度在一定范围内变化时，流量与开度呈线性关系。
即开度增大，流量也随之增大；开度减小，流量也随之减小。
这种关系通常在蝶阀的开度为25%-75%的范围内表现明显。
2. 等百分比关系：在某些情况下，蝶阀的开度与流量呈等百分比关系。
这意味着当开度变化时，流量变化的百分比是相同的。
例如，如果蝶阀开度从50%增加到75%，流量也会按照相同的百分比增加。
3. 快开特性：有些蝶阀在开度较小的情况下，流量迅速增大。
这是因为在这种情况下，蝶阀内部的流动阻力较小，流体能够更快地通过阀门。
4. 抛物线关系：在某些蝶阀中，开度与流量之间的关系呈现出抛物线形状。
这意味着当开度变化时，流量的变化不是线性的，而是呈现出一定的曲线趋势。
蝶阀开度与流量关系没有一个固定的标准，而是受到多种因素的影响。
在实际应用中，需要根据具体的蝶阀类型、结构、口径等因素来确定这种关系。
为了获得更准确的数据，可以通过查阅阀门制造商提供的阀门开度流量特性曲线图或进行实际试验。
流量与阀门开度的关系之欧阳法创编
不同的流量特性会有不同的阀门开度；①快开流量特性，起初变化大，后面比较平缓；②线性流量特性，是阀门的开度跟流量成正比，也就是说阀门开度达到50%，阀门的流量也达到50%；③等百流量特性，跟快开式的相反，是起初变化小，后面比较大。
阀门开度与流量、压力的关系,没有确定的计算公式。
它们的关系只能用笼统的函数式表示，具体的要查特定的试验曲线。
调节阀的相对流量Q/Qmax与相对开度L/Lmax的关系:Q/Qmax=f(L/Lmax)调节阀的相对流量Q/Qmax与相对开度L/Lmax、阀上压差的关系：Q/Qmax=f(L/Lmax)（dP1/dP）^(1/2)。
调节阀自身所具有的固有的流量特性取决于阀芯形状，其中最简单是直线流量特性：调节阀的相对流量与相对开度成直线关系，即单行程变化所引起的流量变化是一个常数。
阀能控制的最大与最小流量比称为可调比，以R表示，R=Qmax/Qmin ,则直线流量特性的流量与开度的关系为：Q/Qmax=（1/R）[1+（R-1）L/Lmax]开度一半时，Q/Qmax=51.7%等百分比流量特性：Q/Qmax=R^(L/Lmax-1）开度一半时，Q/Qmax=18.3%快开流量特性：Q/Qmax=（1/R）[1+（R^2-1）L/Lmax]^(1/2)开度一半时，Q/Qmax=75.8%流量特性主要有直线、等百分比（对数）、抛物线及快开四种①直线特性是指阀门的相对流量与相对开度成直线关系，即单位开度变化引起的流量变化时常数。
②对数特性是指单位开度变化引起相对流量变化与该点的相对流量成正比，即调节阀的放大系数是变化的，它随相对流量的增大而增大。
③抛物线特性是指单位相对开度的变化所引起的相对流量变化与此点的相对流量值的平方根成正比关系。
④快开流量特性是指在开度较小时就有较大的流量，随开度的增大，流量很快就达到最大，此后再增加开度，流量变化很小，故称快开特性。
隔膜阀的流量特性接近快开特性，蝶阀的流量特性接近等百分比特性，闸阀的流量特性为直线特性，球阀的流量特性在启闭阶段为直线，在中间开度的时候为等百分比特性。
球阀流量曲线
球阀流量曲线
球阀的流量曲线是描述球阀开度和阀门流量之间的关系。
球阀流量曲线通常以阀门开度的百分比作为横轴，以流量（通常以Cv或Kv值表示）作为纵轴。
对于球阀，当阀门完全关闭时，流量为0；当阀门完全打开时，阀门流量达到最大值。
在两个极端位置之间，球阀的流量会随着阀门开度的变化而变化。
球阀的流量曲线通常呈现出S形或曲线形状，这是因为球阀
的流量特性通常是非线性的。
在球阀早期开度范围内，流量变化较小；而当阀门开度接近最大值或最小时，流量变化较大。
具体的球阀流量曲线取决于球阀的设计和阀芯结构。
不同大小、不同类型和不同制造商的球阀都可能具有不同的流量曲线。
因此，在选择球阀时，需要参考球阀的流量曲线来确定其在实际应用中的流量控制能力。
气动调节阀的流量参数
气动调节阀的流量参数
气动调节阀的流量参数取决于多个因素，包括阀门的类型、阀门尺寸、阀门开度、压力差和流体性质等。
以下是一些常见的流量参数：
1. 流量系数（Cv或Kv）：流量系数是用来表示阀门的流量能力的参数。
它与阀门的设计和开度有关，数值越大表示阀门具有更大的流量能力。
Cv是美国单位制下的流量系数，Kv是国际单位制下的流量系数。
2. 阀门开启度（百分比开度）：阀门开度表示阀门的开启程度，通常以百分比表示。
阀门的开启度越大，流量越大。
3. 压力差（ΔP）：阀门两侧的压力差对阀门的流量有直接影响。
通常情况下，随着压力差增加，流量也会增加。
4. 流体性质：流体的密度、黏度和温度等性质也会影响阀门的流量特性。
不同的流体性质可能导致不同的流量参数。
需要注意的是，具体的流量参数还需结合实际应用情况和流体力学计算等方法进行综合考虑。
此外，不同的厂家和设备可能采用不同的参数和标准，因此在选择和使用气动调节阀时应参考相关的厂家数据和技术规范。
蝶阀开度与流量的计算
蝶阀开度与流量的计算蝶阀是工业领域常见的一种阀门，它的开度与流量之间有着密切的关系。
了解蝶阀开度与流量的计算方法对于工程师和操作人员来说是非常重要的。
我们需要了解蝶阀的工作原理和结构。
蝶阀是一种通过旋转阀盘来控制流体流动的阀门。
它由阀体、阀盘和阀杆组成。
当阀盘旋转时，阀盘上的孔会与阀体内的孔口对齐，从而控制流体的流动。
蝶阀的开度是指阀盘旋转的角度或位置，一般以百分比表示。
开度为0%时，阀盘完全关闭，流体无法通过；开度为100%时，阀盘完全打开，流体可以自由通过。
在实际应用中，蝶阀的开度一般在0%到100%之间调节。
蝶阀的流量是指单位时间内通过阀门的流体体积。
流量与阀门的开度密切相关。
当蝶阀的开度增大时，流体通过阀门的通道也会增大，流量也会随之增大；反之，当蝶阀的开度减小时，流体通过阀门的通道减小，流量也会随之减小。
蝶阀的流量计算可以通过实验测定或使用公式计算。
在实验测定中，可以通过改变蝶阀的开度，同时测量流体通过阀门的流速，然后根据流速和流通面积计算得到流量。
这种方法直观简单，但需要实际操作和测量设备。
另一种常用的方法是使用公式计算蝶阀的流量。
蝶阀的流量计算公式一般基于流体力学原理和实验数据。
这些公式考虑了阀门的结构、流体的性质和流动条件等因素。
其中，一个常用的公式是蝶阀的流量计算公式：Q = C × A × √(2gH)其中，Q表示流量，C表示流量系数，A表示阀门的流通面积，g 表示重力加速度，H表示液位差。
这个公式适用于液体通过蝶阀的流量计算。
在实际应用中，流量系数C是根据实验测定得到的。
不同类型和尺寸的蝶阀具有不同的流量系数，工程师可以根据具体情况选择合适的系数。
除了上述公式，还有一些其他的流量计算方法，如K值法和Cv值法。
这些方法也是根据实验测定得到的，可以根据具体情况选择合适的方法进行流量计算。
蝶阀的开度与流量之间存在着密切的关系。
了解蝶阀开度与流量的计算方法对于工程师和操作人员来说是非常重要的。
流量与阀门开度的关系
阀门的流量特性之袁州冬雪创作分歧的流量特性会有分歧的阀门开度；①快开流量特性，起初变更大，后面比较平缓；②线性流量特性，是阀门的开度跟流量成正比，也就是说阀门开度达到50%，阀门的流量也达到50%；③等百流量特性，跟快开式的相反，是起初变更小，后面比较大.阀门开度与流量、压力的关系,没有确定的计算公式.它们的关系只能用笼统的函数式暗示，详细的要查特定的试验曲线.调节阀的相对流量Q/Qmax与相对开度L/Lmax的关系:Q/Qmax=f(L/Lmax)调节阀的相对流量Q/Qmax与相对开度L/Lmax、阀上压差的关系：Q/Qmax=f(L/Lmax)（dP1/dP）^(1/2).调节阀自身所具有的固有的流量特性取决于阀芯形状，其中最简单是直线流量特性：调节阀的相对流量与相对开度成直线关系，即单行程变更所引起的流质变更是一个常数.阀能节制的最大与最小流量比称为可调比，以R暗示，R=Qmax/Qmin ,则直线流量特性的流量与开度的关系为：Q/Qmax=（1/R）[1+（R-1）L/Lmax]开度一半时，Q/Qmax=51.7%等百分比流量特性：Q/Qmax=R^(L/Lmax-1）开度一半时，Q/Qmax=18.3%快开流量特性：Q/Qmax=（1/R）[1+（R^2-1）L/Lmax]^(1/2) 开度一半时，Q/Qmax=75.8%流量特性主要有直线、等百分比（对数）、抛物线及快开四种①直线特性是指阀门的相对流量与相对开度成直线关系，即单位开度变更引起的流质变更时常数.②对数特性是指单位开度变更引起相对流质变更与该点的相对流量成正比，即调节阀的放大系数是变更的，它随相对流量的增大而增大.③抛物线特性是指单位相对开度的变更所引起的相对流质变更与此点的相对流量值的平方根成正比关系.④快开流量特性是指在开度较小时就有较大的流量，随开度的增大，流量很快就达到最大，此后再增加开度，流质变更很小，故称快开特性.隔膜阀的流量特性接近快开特性，蝶阀的流量特性接近等百分比特性，闸阀的流量特性为直线特性，球阀的流量特性在启闭阶段为直线，在中间开度的时候为等百分比特性.指数运算：X^y=exp(y*㏑(x))主要有快开、等百分等到线性三种型式. 球阀和蝶阀在一般情况下不做调节之用，如做调节用，也是在开度很小的情况下才起到调节作用，一般可以归为快开型，而真正作为调节用的大部分基本上是截止阀，把阀头加工成如抛物线形锥形、球形等都会用分歧的曲线特性，一般来讲作为调节，基本上百分比的特性用的比较多.调节阀流量特性节制分析众所周知，调节阀是自动节制中直接与流体相接触的执行器.对热工对象来讲，其节制流体（往往是水）的流量和压力，关系着生产过程、空气调节等自动化的技术方针的实现.正确选取调节阀的布局形式、流量特性和产品规格，对于自控系统的稳定性、经济合感性有十分重要的作用.常常使用的调节阀有座式和蝶阀两类.随着生产技术的发展，调节阀的布局型式越来越多，调节阀布局型式的选择主要是根据工艺参数（温度、压力、流量）、介质性质（粘度、腐蚀性、毒性、杂质状况）以及调节系统的要求（可调节比、噪音、泄漏量）综合思索来确定.一般情况下，应首选普通单、双座阀和套筒阀.因为此类调节阀布局简单，阀芯形状易于加工，比较经济；或根据详细的特殊要求选择相应布局形式的调节阀.布局型式确定以后，调节阀的详细规格关系到阀的流量特性是否与系统特性相匹配，关系到系统是否稳定性高、经济性好.调节阀的流量特性，是指流体流过调节阀的相对流量与调节阀的相对开度之间的关系.易推知，相对流量与相对开度成正相关，即阀门通道越小，相对开度越小，相对流量越小；阀门通道越大，相对开度越大，相对流量越大.阀门通道为零时，这时流量为零，即阀门关闭.由流体力学可知，通过阀门的流量与阀门前后的压差成正相关的关系，即：式中：Q指通过阀门的流量；ΔP是指阀门前后形成的压差；K是指系数.压差往往是由阀门开度（阀芯的位移L）所形成的流体通道决议，开度越小，相对开度越小，阀门前后压差越大；开度越大，相对开度越大，阀门前后的压差越小.可以说，通过调节阀的流量大小不但与阀的开度有关，而且和阀前后的压差有关.工作中的调节阀，当阀的开度改变时，不但流量发生了变更，阀前后压差也发生了变更.为了便于讨论，先假定阀前后压差一定，即先讨论抱负流量特性，然后再思索调节阀在管路中的实际情况，即讨论工作流量特性.2 抱负流量特性抱负流量特性是在阀前后压差固定的情况下得到的流量特性，它决议于阀芯的形状，因此也称之为布局特性.在抱负情况下，流量仅随阀门开度变更而变更，从节制的角度看，观察调节阀的节制指标，研究流量特性，是一种常常使用的方法.在常常使用的调节阀中，有四种典型的抱负流量特性，如图1所示.2.1 直线特性调节阀的相对流量与相对开度成直线关系，如图1中（1）曲线所示.曲线斜率不变，即它的放大系数不变.以相对行程等于10%、50%、80%三点为例，当行程变更10%时，所引起相对流质变更10%，而它的相对变更值（即活络度）分别为100%、20%、12.5%.可以推知，在变更相同行程情况下，阀门相对开度较小时，相对流质变更值大，活络度高；相对开度较大时，相对流质变更值小，活络度低.这往往使直线特性阀门节制性能变坏：在小开度时，放大系数相对来讲很大，调节过程往往发生振荡；在大开度时，放大系数相对来讲不大，活络度低，容易使阀门动作迟缓，调节时间延长.2.2 对数特性其单位相对行程的变更引起的相对流量的变更与此点相对流量成正比例，如图1中（2）曲线所示.以同样的行程L等于10%、50%、80%三点为例，当行程变更10%时，流质变更值分别为1.9%、7.4%、20.5%，可以说其放大系数随阀门的开大而增大.因此，这种阀门在小开度时，放大系数小，工作得缓和平稳；在大开度时，放大系数大，工作得活络有效.同样，各点活络度为40%处处相等（也可称等百分比特性），便于节制.2.3 快开特性和抛物线特性快开特性如图1中（3）曲线所示，在阀门开度小时，流质变更较大，随着开度增大，流量很快达到最大值，放大系数大，活络度高.在阀门开度大时，流质变更不大，放大系数较小，活络度也较低.在压力不太大、调节要求不高的场合应用，开则快，关则慢，不容易引起管网大的压力动摇.抛物线特性如图1中（4）曲线所示.这种阀的单位相对行程的变更所引起的相对流量与此点的相对流量值的平方根成正比关系.它介于曲线（1）（2）之间，其特性接近对数阀特性，但由于其阀芯加工复杂，较少采取.3 工作流量特性调节阀处于工艺管路系统中工作时，管路系统的阻力变更或旁路阀的开启程度的阀前后压差变更，使得在同样的阀门开度时，不再像抱负流量特性那样流量坚持不变，对应的流量将有所变更.我们把调节阀前后压差变更的流量特性称为工作特性.3.1 串联管路时的工作流量特性在工程中，调节阀是装在具有阻力的管道系统上，见图2.当该系统两头总压差一定时，调节阀上的压差就会随着流量的增加而减少.随着阀门开大，阀前后压差减少，因此，在阀相对开度相同的情况下，此时的流量比抱负流量特性下要小一些.在阀门开度较大时，调节阀前后的压差减小，流量较大.。
流量放大阀的工作原理
流量放大阀的工作原理
流量放大阀的工作原理是通过控制阀门的开度来调节流体的流量，并将小流量放大为较大的流量。
具体原理如下：
1. 流体进入放大阀，经过进口通道进入阀门内部。
2. 进入阀门后，流体通过调节阀门开度的大小来控制流量。
3. 放大阀通常采用近似直线关系的流量特性，即阀门开度与流量之间存在一定的线性关系。
4. 当阀门开度较小时，流体速度较慢，流体从阀门的缝隙中流出的流量较小。
5. 随着阀门开度的增大，流体速度加快，阀门缝隙中流出的流量随之增加。
6. 当阀门完全开启时，流体的流量达到最大值。
7. 当需要调节流量时，可以通过改变阀门的开度来实现。
在工业生产中，流量放大阀通常用于控制液体或气体的流量，可以将输入的小流量放大为需要的较大流量，从而满足不同工艺过程的需求。
根据具体的需求和工艺要求，流量放大阀可以采用不同的设计和原理，如比例阀、节流阀等。
蝶阀控制曲线
蝶阀控制曲线
蝶阀是一种常用的控制阀，用于控制流体的流量。
蝶阀的控制曲线是指阀门开度（通常以百分比表示）与流体流量之间的关系。
这条曲线是通过实验或计算得到的，通常在阀门全开到全关的范围内绘制。
蝶阀的控制曲线通常分为两种：
1.等百分比曲线（Equal Percentage Curve）：在等百分比曲线上，每个百分比的阀门开度对应的流体流量增加的百分比是相等的。
这种曲线适用于需要在较小的阀门开度范围内实现大范围流量调节的情况，例如加热、冷却系统。
2.线性曲线（Linear Curve）：在线性曲线上，阀门开度与流体流量成线性关系。
这意味着阀门每开放或关闭一个百分比，流量的变化是相同的。
线性曲线适用于需要在整个阀门开度范围内实现相对均匀的流量调节的情况。
选择哪种曲线取决于特定应用的要求。
有些系统可能需要在较小的阀门开度范围内进行精细的流量控制，而另一些系统可能需要在整个开度范围内保持相对均匀的流量变化。
蝶阀的控制曲线也可能受到特定阀门设计和调节性能的影响。
因此，工程师通常在安装和调试蝶阀时会进行性能测试，以确保蝶阀在实际应用中能够按照预期的方式进行流量控制。
流量与阀门开度的关系.docx
阀门的流量特性不同的流量特性会有不同的阀门开度；①快开流量特性，起初变化大，后面比较平缓；②线性流量特性，是阀门的开度跟流量成正比，也就是说阀门开度达到50% ,阀门的流量也达到50% ；③等百流量特性，跟快开式的相反，是起初变化小，后面比较大。
阀门开度与流量、压力的关系，没有确定的计算公式。
它们的关系只能用笼统的函数式表示，具体的要查特定的试验曲线。
调节阀的相对流量Q/Qmax与相对开度L/Lmax的关系:Q∕Qmax=f(L∕LmaX)调节阀的相对流量Q/Qmax与相对开度L/Lmax、阀上压差的关系：Q∕Qmax=f(L∕LmaX) ( dP1∕dP)^(1∕2)。
调节阀自身所具有的固有的流量特性取决于阀芯形状，其中最简单是直线流量特性：调节阀的相对流量与相对开度成直线关系，即单行程变化所引起的流量变化是一个常数。
阀能控制的最大与最小流量比称为可调比，以R表示，R=QmaX/Qmin ,则直线流量特性的流量与开度的关系为：Q/Qmax= ( 1/R)[1+( R-1)L/Lmax]开度一半时，Q∕Qmax=51.7%等百分比流量特性：Q∕Qmax=R^(L∕LmaX-I )开度一半时，Q∕Qmax=18.3%快开流量特性：Q∕Qmax=( 1/R)[1+( R^2-1)L∕Lmax]^(1∕2)开度一半时，Q∕Qmax=75.8% 流量特性主要有直线、等百分比（对数）、抛物线及快开四种①直线特性是指阀门的相对流量与相对开度成直线关系，即单位开度变化引起的流量变化时常数。
②对数特性是指单位开度变化引起相对流量变化与该点的相对流量成正比，即调节阀的放大系数是变化的，它随相对流量的增大而增大。
③抛物线特性是指单位相对开度的变化所引起的相对流量变化与此点的相对流量值的平方根成正比关系。
④快开流量特性是指在开度较小时就有较大的流量，随开度的增大，流量很快就达到最大，此后再增加开度，流量变化很小，故称快开特性。
气动蝶阀的开度和流量关系-上海嘉德阀门
气动蝶阀的开度和流量关系
气动蝶阀的开度与流量之间的关系，基本上呈线性比例变化。
如果用于控制流量，其流量特性与配管的流阻也有密切关系，如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。
如果气动蝶阀处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在15°外使用。
气动蝶阀处于中开度时，阀体与蝶板前端形成的开口形状以阀轴为中心，两侧形成完成不同的状态，一侧的蝶板前端顺流水方向而动，另一侧逆流水方向而动，因此，一侧阀体与阀板形成似喷嘴形开口，另一侧类似节流孔形开口，喷嘴侧比节流侧流速快的多，而节流侧阀门下面会产生负压，往往会出现橡胶密封件脱落。
气动蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式气动蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视，一般大口径气动蝶阀需要安装成气动蝶阀，气动蝶阀具有开关迅速，输出较大力矩等。
另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。
阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁。
阀门调节曲线
阀门调节曲线1.引言阀门是工业生产中不可或缺的设备之一，其作用是调节流体介质的流量和压力。
在使用阀门调节系统时，通过调节阀门的打开程度来达到流量、压差和温度等需要的控制和调节。
这时候就需要准确的阀门调节曲线来指导我们的操作。
阀门调节曲线是指在特定压差下，阀门开度与流量之间的关系，也就是调节阀门打开程度与通过阀门流动的流体介质的流量之间的对应关系图，用于描述阀门的调节性能。
根据阀门的结构和材料不同，阀门的调节曲线也有所差异，故而如下是按照压力介质分类的阀门调节曲线。
（1）较大阀门开度调节曲线——这种曲线表现为阀门开度的变化与流量的变化呈线性关系，常作为控制对象的开环控制传递函数的一阶传递过程，这种阀门多用于水力系统。
阀门调节曲线可以用于选择适合自己系统的阀门，预测阀门运行性能，优化管道设计和控制阀门不同工况下的调节性能。
在选择阀门时应考虑以下几点：（1）选择合适的阀门口径，提高关闭力矩的值，这可以让阀门的打开、关闭更加稳定。
（2）根据介质的性质和作用要求，选择最佳阀门调节曲线，可使阀门运行更加稳定，有效控制流量和压差。
（3）不同介质对阀门的损伤是不一样的，因此也要考虑介质对阀门的损伤程度，选择合适的结构和材料制作阀门。
5.结论阀门调节曲线是描述阀门调节性能的一种重要工具，根据阀门的结构和材料的不同分为不同类型，可以用于预测阀门运行性能，选择合适的阀门和优化管道设计。
在使用阀门调节曲线时应该选择合适的曲线类型，合理地选择阀门材料和结构，保证阀门的稳定运行。
阀门是保证工业生产稳定运行的重要组成部分，因此阀门调节曲线的研究和应用也是十分重要的。
怎么计算阀门对管道流体流量截流量
怎么计算阀门对管道流体流量截流量?
阀门是装在管道上的，阀门是与整个管道系统一起工作的，阀门开度的变化对流量的影响必须通过整个系统的水力计算才能确定。
实际上，水流通过阀门时有局部阻力作用，设阀门局部阻力系数为ζ，管道的过水面积为F，水密度为ρ，当阀门前流体压力p1，阀门后流体压力p2，p1、p2均保持不变时，则通过阀门的流量为Q=(F/√ζ)√[2(P1-P2)/ρ]阀门局部阻力系数为ζ是随阀门开度的变化而变化，所以流量是随开度变化的，这种变化规律只能通过实验得到。
如果全开(开度100%)时的流量为Qmax，开度为X%时的流量Q=f(X%)*Qmax，式中函数由实验定，以曲线的形式给出，以备查用。
最简单的情况是f(X%)是一条直线，即流量与开度成正比，则这种情况下，阀门开度25%时的流量Q=f(X%)*Qmax=0.25Qmax。
