汽车故障诊断设备
汽车故障诊断仪工作原理
汽车故障诊断仪工作原理汽车故障诊断仪是一种用于快速检测汽车故障的设备，它能够对汽车的各种传感器、控制装置和执行机构进行深度检查，并根据检测结果给出相应的故障码。
那么，汽车故障诊断仪的工作原理究竟是怎样的呢？下面我们就来分步骤阐述一下。
第一步，连接汽车故障诊断仪与车辆汽车故障诊断仪的第一个工作步骤是将其与待检车辆进行连接。
通常来说，汽车故障诊断仪都是通过一根OBDII数据线与车辆进行连接，OBDII数据线一端插在汽车故障诊断仪上，另一端则插在车辆的OBDII接口上。
在连接的过程中，需要确保OBDII数据线的插头和插口相匹配，并且连接牢固，否则会影响后续的检测工作。
第二步，启动汽车故障诊断仪连接完成后，我们需要启动汽车故障诊断仪。
在启动过程中，需要注意检查设备的电量是否充足，如果不够，需要及时进行充电。
为了保证正常的工作，同时也需要确认设备已经安装好了相应的软件，并且软件版本号与车辆匹配。
第三步，进行故障码读取启动完成后，汽车故障诊断仪即可开始对车辆进行检测。
其中，最重要的是读取车辆的故障码。
在读取故障码的过程中，汽车故障诊断仪会链接ECU（电子控制单元）以及整车网络，获取车辆信息。
经过一系列的运算和分析后，它就能够读取到车辆的故障码，并将其显示在设备屏幕上。
同时，汽车故障诊断仪也会通过语音、文字或者图形提示的方式，告诉用户车辆存在的具体问题。
第四步，进行数据流检测在读取故障码之后，汽车故障诊断仪还可以进行数据流检测。
这时候，设备会对车辆的各种传感器、控制装置和执行机构进行深度检查。
通过这种方式，我们可以了解到车辆的各个参数和状态。
在数据流检测的过程中，设备还会根据检测结果给出建议和处理方案，帮助车主更好地了解车辆的情况，及时进行维修和保养。
综上所述，汽车故障诊断仪是一种非常有效的汽车故障检测工具。
它可以帮助我们更快、更准确地找到车辆中存在的问题。
通过了解汽车故障诊断仪的工作原理，我们可以更好地利用它，保障我们的行车安全。
汽车诊断仪的执行标准-概述说明以及解释
汽车诊断仪的执行标准-概述说明以及解释1.引言概述部分的内容应该对汽车诊断仪的概念和背景进行简要介绍。
下面是一个示例：1.1 概述汽车诊断仪是一种用于检测和诊断汽车故障的设备。
随着汽车电子技术的不断发展，现代汽车的诊断和维修已经不再依赖于传统的观察和试错方法，而是需要高效、准确的诊断工具来辅助技术人员快速找到车辆故障原因。
汽车诊断仪通过连接到车辆的诊断接口，能够读取和解析车辆的故障码，并提供故障原因的诊断报告。
它还可以监测车辆的传感器数据、执行器状态以及其他诊断数据，从而帮助技术人员进行更全面、准确的故障诊断和维修。
随着汽车诊断仪在汽车维修行业的广泛应用，对于其质量和性能的要求也日益提高。
为了确保汽车诊断仪的准确性、可靠性和安全性，需要制定一套统一的执行标准，规范其设计、制造和使用过程。
本文将详细介绍汽车诊断仪的定义、重要性以及应用领域，并论述汽车诊断仪执行标准的必要性及其意义。
最后，我们还将对汽车诊断仪执行标准提出一些建议，以期为汽车诊断仪的标准化发展提供参考和指导。
1.2 文章结构本篇长文将按照以下结构来展开对汽车诊断仪的执行标准进行探讨：1. 引言部分将提供一个对汽车诊断仪的概述，包括其作用和重要性，并介绍本文的主要内容和结构安排。
2. 正文部分将详细介绍汽车诊断仪的定义，包括其基本原理和功能特点。
接着，将阐述汽车诊断仪在汽车维修和故障排除中的重要性，以及其在现代车辆制造和维修行业中的广泛应用领域。
这部分将深入探讨汽车诊断仪在提高汽车维修效率、减少故障排查时间和成本、保障车辆安全等方面的作用。
3. 结论部分将对汽车诊断仪的标准化必要性进行讨论，探讨制定和推行汽车诊断仪执行标准的意义。
同时，还将提出对汽车诊断仪执行标准的建议，包括标准的制定原则、执行机制和监督措施等，以保障汽车诊断仪在实际应用中的可靠性和有效性。
通过以上结构的安排，本文将全面介绍汽车诊断仪的执行标准，并分析其在汽车维修和故障排除中的重要作用。
汽车发动机常用故障诊断仪器
对于发动机过热的故障，尤其是由于污垢过多引起的问题，可以采用 冷却系统清洗剂配合专用设备进行处理解决。 (1)清洗剂种类的选择 选择清洗剂时，有三项原则以供参考：
①对于大部分沉淀和腐蚀，用略带酸性的清洗剂效果较好。
3.检测过程中，检测人员应戴上高压绝缘手套，任何人不得接触探极和 被测物，以防触电！！！ 4.被测防腐层表面应保持干燥，若沾有导电层（尘）或清水时，不易确 定漏点的精确位置。 5.仪器不使用时，电源开关务必打在“关”的位置！！！ 6.当欠压指示灯亮时，请务必及时充电！！！ 7.此检测仪（JG-5型）配有高、低压两个探棒以供用户选择，面板表头 读数应根据所使用的探棒不同而定。若用高压探棒时，读数以表头上面 的数字为准，反之用低压探棒时则以下面的数字为准。
汽车灯光检测仪
产品用途：机动车前照灯 检测仪用于检测机动车前 照灯的发光强度及光束照 射位置（即光轴偏移量） 属于汽车检测设备. 前照灯进行检测和调整。
1. 同时检测机动车前照灯 的发光强度及光束照射 位置（光轴偏移量） 2. 选配内置打印机，方便 打印测量结果 3. 具有轻巧，安装简便， 测量准确度的特点 4. 采用先进的光学系统结 构，可将被检前照灯配 光特性显示在仪器屏幕 上，方便观察与调整 5. 具备模拟信号和数字信 号的联网通讯 6. 功耗低直接用电池供电 工作
专门用途
BP:阀开启 测试 MW:多工 位 EL:其它特 殊要求
性能特点 独创的气路集成技术，产品结构紧凑， 精小美观，采用内闭气路，外部集中排气 避免水气杂质污染，有效延长了使用寿命。 专业工控技术，运算速度快，稳定性好， 自动化程度高。 实现定量精确检测，检测结果真实可靠。 采用高端的进口传感器，中低压检漏仪分 辨率可达0.1pa，高压2pa，检测精度为 0.5kpa以内。 采用液晶显示方案，具有动态显示功能， 实时显示检测过程，中文界面，
汽车发动机维修的常用工具与设备介绍
汽车发动机维修的常用工具与设备介绍导语：汽车作为现代交通工具的重要组成部分，发动机作为汽车的心脏，是汽车正常运转的关键。
随着汽车保有量的不断增加，汽车发动机维修也成为一个重要的行业。
本文将详细介绍汽车发动机维修中常用的工具与设备，帮助读者了解汽车发动机维修的基本步骤和所需工具设备。
一、发动机故障诊断工具在进行汽车发动机维修之前，必须先准确诊断发动机故障的原因。
以下是常用的发动机故障诊断工具：1. OBD诊断仪：OBD是汽车故障自诊断系统的缩写，OBD诊断仪能够读取车辆的故障码，并提供相关的故障诊断信息，帮助技师准确查找故障原因。
2. 烟雾机：烟雾机通过产生一定量的有色烟雾，帮助找出发动机和排气系统中的漏气点。
3. 燃油压力表：用于检测燃油系统的工作状态和压力值，协助故障诊断。
4. 点火系统测试仪：用于检测火花塞状态、点火线圈工作情况等。
5. 水温计：用于检测发动机的温度，帮助诊断故障。
二、拆装工具在进行发动机维修时，经常需要进行拆装工作。
以下是常用的拆装工具：1. 扳手：包括活动扳手、套筒扳手、棘爪扳手等，用于拆卸螺栓和螺母。
2. 螺丝刀：包括十字螺丝刀、平头螺丝刀等，用于拆装螺丝。
3. 隔热垫：用于保护表面和防止烧伤。
4. 锤子：用于敲打零件，帮助拆装。
5. 万向节：用于转动角度不方便的螺丝和螺母。
三、测量工具在发动机维修过程中，经常需要测量各个部件的尺寸和状态，以下是常用的测量工具：1. 卡尺：用于测量零件的长度、宽度等尺寸。
2. 量规：用于测量零件的内外径尺寸。
3. 温度计：用于测量零件的温度。
4. 流量计：用于测量流体的流量。
5. 磨损量测量仪：用于测量零件的磨损程度。
四、维修设备除了工具之外，还需要一些维修设备来进行更加复杂的维修工作。
以下是常用的维修设备：1. 发动机支架：用于固定发动机，在进行维修时提供支撑，提高工作效率。
2. 液压千斤顶：用于举升汽车，便于进入发动机舱进行维修。
3. 发动机检修井：在维修车间中，设有检修井，方便对发动机进行底部维修。
汽车诊断设备使用教案
汽车诊断设备使用教案一、前言。
汽车诊断设备是现代汽车维修行业中不可或缺的工具，它能够帮助汽车技师快速准确地诊断车辆故障，提高维修效率和质量。
因此，掌握汽车诊断设备的使用方法对于每一位汽车技师来说都是非常重要的。
本教案将详细介绍汽车诊断设备的使用方法，希望能够帮助广大汽车技师更好地掌握这一工具。
二、汽车诊断设备的基本原理。
汽车诊断设备是通过连接到车辆的OBD接口，获取车辆的故障代码和数据流信息，从而帮助技师判断车辆的故障原因。
它能够读取车辆的故障码、清除故障码、查看数据流、执行组件测试等功能。
通过这些功能，技师可以迅速定位车辆故障，并进行有效的修复。
三、汽车诊断设备的使用步骤。
1. 连接汽车诊断设备。
首先，将汽车诊断设备的OBD连接线连接到车辆的OBD接口上。
一般情况下，OBD接口位于驾驶座下方的仪表板附近，有些车型的OBD接口也可能位于中控台下方。
连接好OBD线后，打开汽车诊断设备的电源开关，等待设备自检完成。
2. 选择车辆信息。
在汽车诊断设备的菜单中，选择“车辆诊断”或“车辆信息”等功能，然后根据车辆的品牌、型号、发动机类型等信息进行选择。
有些汽车诊断设备还需要输入车辆的VIN码来获取更准确的信息，因此要确保输入的车辆信息准确无误。
3. 读取故障码。
选择“读取故障码”功能，等待汽车诊断设备读取车辆的故障码信息。
读取完成后，设备会显示车辆的故障码列表，每个故障码对应着不同的车辆故障。
技师可以根据这些故障码信息来判断车辆的故障原因。
4. 查看数据流。
选择“数据流”功能，可以查看车辆各个传感器的实时数据。
通过观察数据流信息，技师可以判断车辆各个系统的工作状态，从而帮助定位故障。
5. 执行组件测试。
有些汽车诊断设备还具有执行组件测试的功能，可以通过设备对车辆的各个组件进行测试，例如点火系统、燃油系统、制动系统等。
这些测试能够帮助技师确认车辆的具体故障部位。
6. 清除故障码。
在修复完车辆故障后，选择“清除故障码”功能，可以清除车辆的故障码信息。

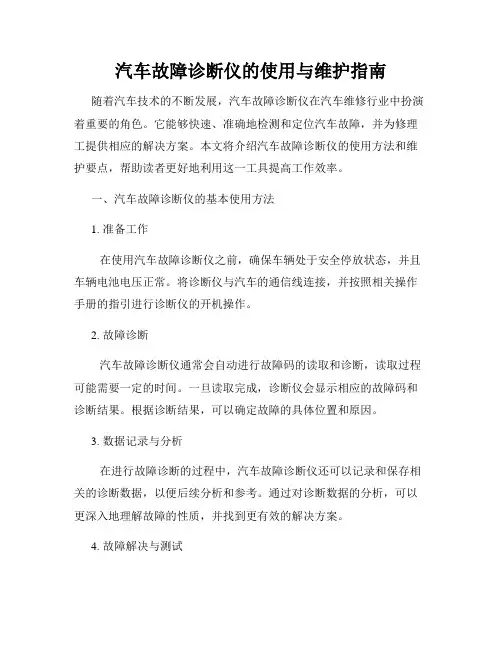

汽车故障诊断仪的使用与维护指南
汽车故障诊断仪的使用与维护指南随着汽车技术的不断发展，汽车故障诊断仪在汽车维修行业中扮演着重要的角色。
它能够快速、准确地检测和定位汽车故障，并为修理工提供相应的解决方案。
本文将介绍汽车故障诊断仪的使用方法和维护要点，帮助读者更好地利用这一工具提高工作效率。
一、汽车故障诊断仪的基本使用方法1. 准备工作在使用汽车故障诊断仪之前，确保车辆处于安全停放状态，并且车辆电池电压正常。
将诊断仪与汽车的通信线连接，并按照相关操作手册的指引进行诊断仪的开机操作。
2. 故障诊断汽车故障诊断仪通常会自动进行故障码的读取和诊断，读取过程可能需要一定的时间。
一旦读取完成，诊断仪会显示相应的故障码和诊断结果。
根据诊断结果，可以确定故障的具体位置和原因。
3. 数据记录与分析在进行故障诊断的过程中，汽车故障诊断仪还可以记录和保存相关的诊断数据，以便后续分析和参考。
通过对诊断数据的分析，可以更深入地理解故障的性质，并找到更有效的解决方案。
4. 故障解决与测试根据故障诊断的结果，修理工可以根据实际情况进行相应的修复工作。
修复完成后，再次使用汽车故障诊断仪进行测试，确保故障已经被彻底解决。
二、汽车故障诊断仪的维护要点1. 定期更新软件汽车故障诊断仪的软件需要定期更新以适应不断更新的车型和故障库。
保持软件的最新版本，可以提高诊断的准确性和可靠性。
定期连接互联网并下载最新的软件更新是维护汽车故障诊断仪的必要步骤。
2. 妥善保存和维护诊断仪汽车故障诊断仪是一种精密的电子设备，需要妥善保存和维护。
避免对诊断仪进行剧烈碰撞和摔落，并保持仪器表面的清洁和干燥。
在不使用诊断仪的情况下，应将其存放在防尘、防潮的环境中，以保证其正常运行。
3. 规范操作流程在使用汽车故障诊断仪时，严格按照操作手册的指引进行操作，避免误操作或者操作失误导致设备损坏。
根据车辆的电气系统和故障类型，选择正确的诊断功能和模式，以确保诊断结果的准确性。
4. 定期校准和检测为确保汽车故障诊断仪的准确性和可靠性，定期进行校准和检测是非常重要的。
简述汽车故障诊断仪的功能
简述汽车故障诊断仪的功能汽车故障诊断仪是一种用于检测和诊断汽车故障的设备。
它可以通过连接到车辆的OBD-II接口，读取和解析车辆的故障码，并提供对故障原因的诊断和修复建议。
汽车故障诊断仪的功能十分强大，下面将详细介绍其主要功能。
1. 故障码读取：汽车故障诊断仪可以读取车辆的故障码，这些故障码是由车辆的电子控制单元（ECU）生成的，用于指示车辆系统出现的故障。
通过读取故障码，可以了解到车辆存在的问题，并进一步进行诊断和修复。
2. 故障码解析：汽车故障诊断仪可以将读取到的故障码进行解析，显示出对应的故障名称和故障描述。
这样，即使不是专业的汽车技术人员，也能够了解到车辆故障的大致情况，为后续的诊断提供参考。
3. 实时数据显示：除了故障码，汽车故障诊断仪还可以读取和显示车辆的实时数据。
这些数据包括发动机转速、车速、冷却液温度、氧传感器数据等等。
通过实时数据的监测，可以对车辆的运行状态进行全面的了解，并判断是否存在异常情况。
4. 故障诊断：汽车故障诊断仪可以根据读取到的故障码和实时数据，对车辆的故障进行进一步的诊断。
它可以根据故障码库和经验规则，判断故障的可能原因，并提供相应的修复建议。
这样，即使不具备专业的汽车维修知识，也能够初步判断故障的原因和解决方案。
5. 清除故障码：一旦车辆的故障得到修复，汽车故障诊断仪可以用于清除故障码。
这样，可以确保修复后的车辆处于正常工作状态，并避免因为历史故障码的存在而对车辆进行误判。
6. 特殊功能：除了基本的故障诊断功能，一些高端的汽车故障诊断仪还具备一些特殊的功能。
比如，可以进行编程和编码，重置和重新学习一些车辆系统，进行电子手册的查询等等。
这些特殊功能可以满足一些特殊的维修需求，提高故障诊断的效率和准确性。
7. 数据记录和回放：一些汽车故障诊断仪还具备数据记录和回放的功能。
它可以记录车辆的故障码和实时数据，并保存在设备中，方便后续的分析和查看。
同时，也可以将记录的数据导出到电脑进行进一步的分析和处理。
汽车故障诊断设备PPT课件
二手车市场领域
随着二手车市场的不断壮 大，汽车故障诊断设备将 在二手车评估和维修中发 挥重要作用。
对行业的影响与价值
提高维修效率与质量
通过快速准确的故障诊断，缩短维修时间和提高维修质量。
降低维修成本
减少不必要的维修和更换部件，降低维修成本。
分类
汽车故障诊断设备可分为硬件设备和软件设备两类。硬件设 备包括故障诊断仪、示波器、万用表等，软件设备主要是指 故障诊断相关软件。
工作原理与功能
工作原理
汽车故障诊断设备通过与车辆的OBD-II接口相连，获取车辆的故障代码、数据 流等信息，结合设备内置的算法和数据库，对故障进行智能分析和判断。
功能
汽车故障诊断设备具有读取故障代码、数据流分析、实时监控、电路图查询等 功能，能够帮助维修人员快速定位故障，提高维修效率。
高。
技术更新快
随着汽车技术的不断更新，诊 断设备也需要不断升级以适应
新的需求。
受限于车辆制造商
某些车辆制造商可能会限制某 些诊断设备的访问权限，导致
某些故障无法被检测到。
应对策略与建议
加强培训和技术支持
为技术人员提供更多的培训和技术支 持，使他们能够更好地使用和维护诊 断设备。
降低设备成本
通过技术创新和规模效应，降低汽车 故障诊断设备的成本，使其更加普及。
发动机性能检测
通过诊断设备，对发动机的各项参数 进行检测，如气缸压力、点火正时等， 以评估发动机的工作状态。
排放检测
利用故障诊断设备对汽车的排放进行 检测，确保汽车尾气排放符合环保标 准。
汽车故障预测与预防
故障预警
学习单元一项目二：汽车故障诊断仪器及工具介绍
知识准备-常用诊断设备介绍
万用表测量电阻 ➢ 用电器必须从线路中断开连
接。 ➢ 万用表必须调到电阻档，选
择合适的量程。
2012年2月13日12时37分
汽车故障诊断与检测
知识准备-常用诊断设备介绍
万用表使用小结
在连接万用表之前，自问以下问题： 1. 明确所测量的参数： 电压？电阻？电流？ 2. 明确线路状态：线路闭合？线路开路？ 3. 明确线路电源的性质： 直流？交流？ 4. 所测物理量的量值范围： 12V？220V？ 5A？5mA？ 10Ω？10kΩ？ • 设置万用表：校准、功能及量程
汽车故障诊断与检测
知识准备-专用示波器
测量设备-VAS6356
VAS6356是一款最新的测试工具盒，它可以与VAS6150系列诊断仪进行组合， 扩大诊断仪的使用范围，通过车辆引导性故障查询功能执行测量技术作业。
汽车故障诊断与检测
知识准备-专用示波器
VAS6150专用诊断仪接口介绍
2012年2月13日12时37分
汽车故障诊断与检测
知识准备-常用诊断设备介绍
6）测试笔
测试笔可用来测量电路 短路、导通性检测，还可以 用来对脉冲信号的检测，如 喷油嘴、车速传感器、点火 脉冲等电器件，可以根据灯 闪烁的快慢来判断脉冲的电 压和频率。
汽车故障诊断与检测
知识准备-常用诊断设备介绍
7）各种压力表介绍 气缸压力表—是检测气缸压缩压力的一种专用压力表， 它一般由压力表头、导管、单向阀和接头等组成。
知识准备-常用诊断设备介绍
2）蓄电池检测仪介绍 蓄电池性能检测仪，可以根据维修人员设定的参数，对
蓄电池的使用寿命进行检测，并给维修人员提供直观的数 据，从而能够对蓄电池进行客观准确的检测
汽车诊断仪的使用流程及注意事项
汽车诊断仪的使用流程及注意事项1. 简介汽车诊断仪（OBD），全称为On-Board Diagnostic System，是一种用于检测和诊断汽车故障的设备。
它可以连接到汽车的诊断接口，读取车辆的故障码，并提供相应的故障诊断结果。
本文将详细介绍汽车诊断仪的使用流程以及一些注意事项。
2. 使用流程1.准备工作–确定汽车型号和制造年份：不同的汽车型号和制造年份可能使用不同的诊断接口和通信协议，因此需要提前知道这些信息。
–确保车辆处于停车状态：在进行诊断之前，确保车辆停在安全的地方，并将发动机熄火。
–寻找诊断接口：诊断接口通常位于汽车内部，位置可以在车辆的用户手册中找到。
通常，在驾驶员座位下方或副驾驶员座位下方附近可以找到。
2.连接诊断仪–将汽车诊断仪插入诊断接口：使用诊断接口的相应线缆将诊断仪插入汽车的诊断接口。
确保连接牢固。
–打开电源：按下诊断仪的电源开关，打开设备。
3.读取故障码–选择诊断功能：根据需要，选择相应的诊断功能，例如读取故障码、清除故障码等。
–等待诊断仪完成扫描：诊断仪会自动对车辆进行扫描，并读取车辆的故障码。
等待诊断仪完成扫描过程。
–查看故障码：一旦扫描完成，诊断仪将显示车辆的故障码。
故障码通常以字母和数字的组合形式表示，每个故障码代表一种特定的故障。
–记录故障码：将诊断仪显示的故障码记录下来，以备后续的故障诊断和修复。
4.故障诊断和修复–查询故障码含义：使用诊断仪提供的故障码手册或在互联网上查询相应的故障码含义。
这样可以了解到该故障码对应的具体故障部件或系统。
–分析问题原因：根据故障码的含义，分析可能的故障原因。
可以考虑检查相关传感器、线路和连接器，或者进行必要的调试和测试。
–修复故障：根据分析的结果，采取相应的修复措施。
这可能包括更换故障部件、修理线路或进行重新编程等。
3. 注意事项在使用汽车诊断仪时，需要注意以下几点：•不要随意进行操作：操作诊断仪时，遵循使用手册的指导，避免随意更改设置或进行未经授权的操作。
汽车常用故障诊断仪具
2.基本配置
(5)测试配线 针对不同的测试项目配备相应的测试线，分别接上主机 和测试器，用以诊断测试信息。 (6)双钳电源线 与主机电源线相接，从汽车蓄电池上获得电源作为仪 器电源。 (7)ＰＣ通信附件 可连接微型打印机或者ＰＣ机，打印所显示的内容， 建立维修档案。 (8)测试器 针对不同车系诊断座配备相应的专家型信息处理装置，用 于数据采集、处理和传送。
一、 X—431电眼睛
金奔腾解码器
1.主要特点 2.一般测试条件 3.准备与连接 4.使用视频：1 2
34
一、 X—431电眼睛
图2-8 X—431电眼睛基本配置示意图 1—SMARTBOX诊断测试盒 2—测试主线 3—开关电源
4—双钳电源线 5—点烟器线 6—电源转接线 7—测试插头 8—CF卡读写器 9—USB电缆 10—CF卡 11—迷你打印机 12—X—431主机
1.主要特点
4)无外载测功 发动机的动力性是汽车最主要的性能，EA—1000可避 免拆卸发动机，而以发动机的运动件惯性为负荷进行无外载加速法测 功。 5)柴油机喷油压力测试 高精度的压电陶瓷传感器可对柴油机的喷油 压力进行不拆卸油管的动态测试，以判断喷油泵和喷油器的故障，并 借此信号测定柴油机转速，进行柴油机的无外载测功。 6)与排放测试仪联机 EA—1000具备与国内外生产的主要排放测试仪 通讯的功能，可对汽车排气中的CO、CO2、HC、NOx、O2五种气体进 行监测。
2. OBD—Ⅱ型解码器故障码读取方法
OBD—Ⅱ型解码器故障码读取方法有二：其一是使用专用仪器 读取,如前述的美国OTC公司生产的汽车计算机扫描器OTC— 2000可直接从OBD—Ⅱ的16端子诊断插座读取;其二是利用跨接
3.典型车系读取故障码的方法
汽车维修厂设备和工具清单
汽车维修厂设备和工具清单汽车维修厂是汽车保养和维修的重要场所，拥有一套完整的设备和工具至关重要。
本文档详细列举了一家典型的汽车维修厂所需的设备和工具，以供参考。
一、诊断设备1. 故障诊断仪：用于读取车辆故障码和实时数据流，支持OBD-II接口。
2. 示波器：用于分析汽车电子系统的波形，诊断发动机、变速箱等故障。
3. 传感器检测仪：用于检测传感器的工作状态和性能。
4. 电瓶测试仪：用于检测电瓶的电压、容量和充电状态。
5. 灯光检测仪：用于检测车辆灯光系统的亮度和色温。
二、维修工具1. 通用套筒：包括各种尺寸的套筒，用于拆装螺丝和螺母。
2. 扭力扳手：用于精确控制螺丝的扭力，防止过紧或过松。
3. 电动螺丝刀：用于快速拆装螺丝。
4. 扳手：包括活动扳手、固定扳手和扭力扳手等，用于拆装零部件。
5. 钳子：包括尖嘴钳、钢丝钳和剥线钳等，用于剪切、弯曲和剥线。
6. 螺丝刀：包括一字螺丝刀和十字螺丝刀等，用于拆装螺丝。
7. 撬棒：用于撬开紧固件和内饰件。
三、测量工具1. 卷尺：用于测量车身尺寸和间隙。
2. 量角器：用于测量零部件的安装角度。
3. 深度尺：用于测量孔洞的深度。
4. 游标卡尺：用于测量长度、宽度和深度。
5. 内外径千分尺：用于测量细小零部件的尺寸。
6. 测高仪：用于测量车身高度和平衡。
四、养护设备1. 发动机油更换机：用于更换发动机油和滤清器。
2. 冷却液更换机：用于更换冷却液。
3. 轮胎充气机：用于给轮胎充气。
4. 刹车油更换机：用于更换刹车油。
5. 波箱油更换机：用于更换波箱油。
6. 空调制冷剂回收机：用于回收空调制冷剂并进行充注。
五、举升设备1. 地沟式举升机：用于升起车辆，便于检查和维修底盘部件。
2. 龙门式举升机：用于升起车辆，便于检查和维修车身和底盘部件。
3. 移动式举升机：便于在车间内移动和调整位置。
六、其他工具和设备1. 喷枪：用于喷涂油漆和清洁剂。
2. 抛光机：用于车身抛光和打蜡。
汽车故障诊断仪使用方法
汽车故障诊断仪使用方法
1、使用说明
汽车故障诊断仪（Car Diagnostic Tool）是一款多功能、高效
的汽车检测工具，可以帮助用户快速准确的识别车辆故障类型及原因，并可提供一定的排除建议。
2、连接设备
1）在车辆上找到OBD接口，如果OBD接口不在可见位置，可按
照车辆说明书查找；
2）将汽车故障诊断仪的接头与车辆的OBD接口连接；
3）将汽车故障诊断仪的电源插头插入专用电源，检测仪将自动
开机。
3、检测维护
1）登录：输入用户名及密码登录汽车故障诊断仪；
2）检测：根据屏幕提示，按相应的检测模式进行检测；
3）获取故障信息：检测过程中获取故障信息，诊断后确定故障
类型及原因；
4）排除建议：根据确定的故障类型及原因，汽车故障诊断仪将
提供一定的排除建议；
5）打印：将检测结果打印出来，作为维修的参考。
4、注意事项
1）若故障类型和原因未能准确识别，请拨打专业服务电话或取
得专业帮助；
2）汽车故障诊断仪只能检测OBDII车辆，其他类型的车辆暂不支持；
3）汽车故障诊断仪应用于汽车维护，其他用途不可接受。
故障诊断设备的工作原理
故障诊断设备的工作原理故障诊断设备是一种专业工具，它可以帮助技术人员定位和修复各种机械、电气和电子设备的故障。
在工业领域和汽车维修行业中，故障诊断设备发挥着至关重要的作用。
本文将详细介绍故障诊断设备的工作原理，以及其在实际应用中的优势和使用方法。
故障诊断设备的工作原理可以分为以下几个方面：1. 传感器接收信号：故障诊断设备通过各种传感器接收设备发出的信号。
例如，温度传感器可以感知设备的温度变化，压力传感器可以检测设备的压力变化等。
这些传感器将信号转化成电信号，通过连接线路传输给故障诊断设备。
2. 数据采集与处理：接收到信号后，故障诊断设备会对输入的数据进行采集和处理。
它会将传感器采集到的信号进行转换和放大，并通过内部算法对数据进行分析和解读。
这些算法可以根据不同设备的特点和故障类型进行定制，以提高故障诊断的准确性。
3. 故障诊断算法：故障诊断设备内部的算法是故障诊断的核心。
这些算法基于大量的实际数据和经验，可以识别和分析设备故障的特征，并给出相应的诊断结果。
例如，当设备温度传感器检测到温度异常升高时，故障诊断设备可以判断可能存在散热系统故障或冷却液泄漏等问题。
4. 结果输出与显示：故障诊断设备会将诊断结果通过显示屏或声音等形式输出给技术人员。
显示屏通常会显示故障代码、故障描述和解决方案等信息，以帮助技术人员快速定位和修复故障。
有些高级故障诊断设备还可以通过网络连接将数据传输给电脑或服务器，以便进行进一步分析和存储。
在实际应用中，故障诊断设备具有以下优势：1. 提高工作效率：故障诊断设备可以快速准确地定位故障，避免了传统的试错方法和多次维修的过程。
这可以大大提高技术人员的工作效率，减少维修时间和成本。
2. 减少人为误判：故障诊断设备基于先进的算法和经验知识，可以消除人为因素对故障判断的影响。
它可以准确地分析和识别设备的故障特征，避免技术人员的主观判断或盲目修复。
3. 降低维修成本：通过及时准确的故障诊断，技术人员可以迅速采取正确的维修措施，避免不必要的零部件更换和重复维修。
汽车故障诊断仪
• 屏幕主菜单按钮由常用功能构成，这 些功能可以从菜单栏进行选择，但主菜单 按钮可以用于一键起动这些功能，其功能 如表4-3所示。
• 标题栏显示ECU名称和功能名称，显示 功率状态和通信状态的图标也出现在右端。
• 标题栏右端的图标显示会随IT-Ⅱ和车 辆电脑之间的连接状态而发生变化。
• 菜单栏中有5个菜单项，[Function]菜 单用于选择要执行的程序，如图4-16所示， 其功能如表4-4所示。
图4-10 车博士V-30 诊断仪
图4-11 元征431诊断仪
图4-12 OTC诊断仪
图4-13 金德诊断仪（左K81，右KT600）
二、故障诊断仪的功能
• 故障诊断仪的功能分为基本测试功能 和特殊测试功能，基本测试功能包括：读 取和清除故障码，特殊测试功能包括：动 态数据流测试、执行元件测试、基本设定 和控制单元编码等。
7．控制单元的编码
• 控制单元编码没有显示或更换了控制 单元之后，必须对控制单元进行编码。
• 对于电控系统故障的诊断主要采用两
种不同的诊断模式：一种是静态诊断，简 称KOEO诊断模式，即点火开关“开”、 发动机不运转（Key ON Engine OFF）。
• 另一种故障诊断模式是动态诊断模式， 简称KOER诊断模式，即点火开关“开”， 发动机运转（Key ON Engine RUN）。
（1）在检查非电控系统部分的故障 时，故障诊断仪并不是很有用。
（2）故障诊断仪不能自己思考或进 行故障诊断，因此最重要的是要了解 所检测系统的工作和测试程序，以正 确地理解故障诊断仪所提供的信息， 还要注意的是在某些条件下，故障诊 断仪可能会显示错误的信息，因为故 障诊断仪显示的系列数据受电控单元 的影响。
（8）不论专用型还是通用型故障诊 断仪，由于厂家不断有新车型出现， 因此要不断定期对诊断仪的诊断软件 进行升级，一般可通过网络在线升级 或通过升级光盘进行。
简述汽车故障诊断仪的功能
简述汽车故障诊断仪的功能汽车故障诊断仪是一种用于检测和诊断汽车故障的设备。
它具有多种功能，可以帮助汽车修理师快速准确地定位和解决汽车故障。
汽车故障诊断仪可以读取汽车的故障码。
当汽车发生故障时，会产生相应的故障码，这些故障码记录了汽车所发生的故障类型。
汽车故障诊断仪通过连接到汽车的OBD接口，可以读取这些故障码，并将其显示出来。
修理师可以根据故障码的内容来判断故障的具体原因，从而更加准确地进行修理。
汽车故障诊断仪可以进行实时数据监测。
它可以读取汽车各个传感器的数据，如发动机转速、车速、冷却液温度等，然后将这些数据显示在诊断仪的屏幕上。
修理师可以通过观察这些数据的变化来判断汽车是否存在异常情况，从而进一步确定故障的原因。
汽车故障诊断仪还可以进行基本的功能测试。
例如，它可以对发动机进行怠速控制测试，检测发动机在不同转速下的工作情况。
它还可以对喷油器进行清洗测试，以确保喷油器的工作正常。
这些功能测试可以帮助修理师更全面地了解汽车的工作状态，从而更好地判断和解决故障。
汽车故障诊断仪还可以进行编程和配置。
它可以与汽车的ECU（发动机控制单元）进行通信，对其进行编程和配置。
修理师可以根据需要，对ECU中的参数进行调整和修改，以优化汽车的性能和燃油经济性。
这对于一些高级技术修理和改装工作非常有用。
汽车故障诊断仪还具有数据记录和回放的功能。
它可以将汽车的故障码和实时数据记录下来，并保存在诊断仪的内存中。
修理师可以随时回放这些数据，以便于对故障进行更深入的分析和研究。
这对于一些复杂的故障诊断和排查工作非常有帮助。
汽车故障诊断仪具有读取故障码、实时数据监测、功能测试、编程配置和数据记录回放等多种功能。
它可以帮助汽车修理师快速准确地定位和解决汽车故障，提高修理效率和质量。
对于现代化的汽车维修行业来说，汽车故障诊断仪已经成为一种必备的工具。
汽车故障诊断仪的原理
汽车故障诊断仪的原理
汽车故障诊断仪是一种通过监测和分析车辆电子系统和传感器信号来识别汽车故障的设备。
其原理基于以下几个方面：
1. OBD（On-Board Diagnostics）系统：现代汽车通常配备有OBD系统，该系统通过电脑监控车辆各个系统的操作和状态，并记录任何潜在的故障代码。
故障诊断仪可以通过与汽车的OBD端口连接，读取和解析车辆的故障码。
2. 传感器监测：汽车上的传感器（如氧气传感器、节气门传感器、油压传感器等）会收集车辆各个系统的数据，并发送到故障诊断仪中进行分析。
通过监测这些传感器数据，故障诊断仪可以判断是否存在故障并定位故障所在的系统或部件。
3. 数据解析和诊断：故障诊断仪会将从OBD系统和传感器收
集到的数据进行解析和分析。
它会与车辆的故障代码数据库进行比对，并根据代码的含义来判断故障所在。
同时，故障诊断仪还可以提供有关故障的详细信息，如故障性质、严重程度和可能的修复方案等。
4. 实时监控和记录：故障诊断仪可以连接到显示屏，实时监控车辆的数据和状态。
同时，它还可以记录和存储故障码和相关数据，以便后续的分析和诊断。
总之，汽车故障诊断仪利用OBD系统、传感器数据监测、数
据解析和诊断算法等原理，能够帮助车主或技师准确地定位和诊断汽车故障，提高维修效率和减少错误诊断的可能性。
汽车诊断维修设备简介
第一章高级汽车修理工专业知识第一节汽车诊断维修设备简介一、汽车故障电脑诊断仪汽车故障电脑诊断仪俗称解码器，是维修汽车电子控制装置必备的仪器。
按检测范围的不同可分为通用型和专用掣两大梵通用型解码器能检测多个汽车制造商的不同年代生产的多种车型，而专用型解码器只能检测某一汽车制造商生产的全部或部分车型。
目前常用的进口通用型解码器有美国Snap on公司的MT-2500 (俗称红盒子)，美国OTC 公司的OTC一4000E等。
常用的进口专用型解码器有通用公司的TECHⅡ、福特公司的NGS5、克莱斯勒公司的DRBⅢ、本田公司的PGM、大众公司的VAGl55l和1552等。
国内主要生产通用型解码器，且品种较多，有修车王、电眼睛、金奔腾、检测王、车博士等。
1．解码器的功能解码器的功能可分为基本检测功能和特殊测试功能。
基本检测功能包括读取故障码、查阅故障码和清除故障码。
特殊测试功能包括数据流检测、执行器试验、功能设置、快速学习(自适应)和数据记录等。
(1)读取故障码可将存储在汽车电子控制装置中的故障码显示在屏幕上，以便阅读。
(2)重阅故障码可将当前和历史故障码以列表或其他形式显示在屏幕上，以便阅读。
(3)查阅故障码解码器通常提供两种查阅故障码的方法，一种是按故障码的代号查阅；另一种是按故障码表的顺序查阅。
(4)清除故障码利用解码器，通过简单的操作即可清除存储在车用电脑中的故障码。
(5)动态数据流检测利用解码器可对传感器、执行器的动态参数进行实时监测，例如发动机转速、节气门开度，水温、进气压力、喷油脉冲宽度和车速等。
(6)测试系统状态利用解码器可对传感器和执行器的状态进行实时监测，如氧传感器、某些电磁阀和继电器、喷油器、怠速开关、空调开关等。
(7)设置功能利用解码器可对汽车电子控制系统进行基本调整和设置，例如发动机的怠速设定，节气门开度的初始设定，匹配钥匙、电脑编号等。
(8)其他功能某些解码器还具有万用表、示波器、打印和网络升级功能，提供相关的汽车资料与技术参数以及维修信息服务功能等。
汽车电脑诊断设备的使用方法
汽车电脑诊断设备的使用方法汽车电脑诊断设备是一种用于检测汽车故障的工具。
它可以帮助我们快速定位和修复汽车故障，提高维修效率和准确性。
下面将详细介绍汽车电脑诊断设备的使用方法，希望能对您有所帮助。
一、了解汽车电脑诊断设备的基本知识1. 了解汽车电脑诊断设备的作用原理：汽车电脑诊断设备通过读取车辆上的故障代码和传感器数据，来帮助诊断和解决汽车故障问题。
2. 熟悉汽车电脑诊断设备的结构和功能：汽车电脑诊断设备通常由硬件设备和软件程序组成，硬件设备包括主机、连接线缆和显示屏，软件程序用于解析和显示故障代码和传感器数据。
二、准备工作1. 确保汽车电脑诊断设备和车辆的兼容性：不同的汽车品牌和型号需要使用不同的诊断设备，因此在使用之前，要确保设备适用于您的车辆。
2. 检查汽车电脑诊断设备的充电和连接线缆的完好性：确保设备电量充足并且连接线缆没有损坏。
三、连接汽车电脑诊断设备1. 找到车辆的诊断接口：一般情况下，汽车的诊断接口位于驾驶员座椅下方或发动机舱内，不同品牌和型号的车辆位置可能略有不同。
2. 使用连接线缆将汽车电脑诊断设备与车辆连接：将一端连接到诊断接口，另一端连接到设备的主机。
四、使用汽车电脑诊断设备1. 打开汽车电脑诊断设备的电源开关，启动设备。
2. 根据设备的操作菜单，选择相应的功能和操作选项：不同的设备可能有不同的操作界面和菜单选项，根据设备的使用说明进行操作。
3. 读取和显示故障代码：在设备上选择读取故障代码的功能，等待设备完成读取，然后查看设备上显示的故障代码。
故障代码是一串由字母和数字组成的编码，每个编码代表着特定的故障类型和位置。
4. 解析和诊断故障代码：根据设备的操作菜单，选择解析故障代码的功能，设备将会提供关于故障代码的详细解释和诊断建议。
5. 清除故障代码：如果您已修复了车辆上的故障问题，可以选择清除故障代码的功能来清除设备上的故障代码。
6. 监测传感器数据：有些汽车电脑诊断设备还可以实时监测和显示车辆的传感器数据，如发动机转速、车速、水温等，通过这些数据可以更直观地了解车辆的工作状态。
故障诊断仪的使用方法
故障诊断仪的使用方法故障诊断仪是汽车修理行业中常用的一种诊断测试仪器，它可以从电子控制组件中获取机车电脑数据，检测车辆是否处于异常状态。
它可以为用户提供可靠的故障诊断以及及时、准确的车辆性能检测。
1、准备断电设备：在故障诊断过程中，需先将车辆断开电源，以免电气故障系统或其他系统误差影响故障诊断的准确性。
2、检查故障诊断仪的电源供应：确保车辆电源正确供应及故障诊断仪的电池电量充足（大多数故障诊断仪使用双A电池供电），以确保诊断过程正常进行。
3、故障诊断仪应配有相应的车辆连接线、探针、插头及支架，用于故障诊断、调试及安装。
4、将故障诊断仪携带到车辆侧。
1、打开车辆电源：将车辆电源安全连接，确保车辆正常工作。
2、连接故障诊断仪：根据车型连接相应的故障诊断仪，并打开故障诊断仪电源。
3、安装车型：根据车型从车辆数据库中下载并安装相应的车型数据文件，或从本地安装。
4、诊断故障代码：输入故障代码，读取故障文件，确定故障原因，查询原因，以便进行精确的故障定位和处理。
5、清除故障码：经检查，发现故障码来源不是紧急报警灯，可以根据故障诊断仪的指示清除相应的错误代码，缩短故障诊断时间，提高故障诊断效率。
6、检测电子系统：根据检测结果，确定电子系统是否完好，若电子系统有异常状况，可根据故障诊断仪的指导进行相应的检修。
三、故障诊断仪的注意事项1、使用故障诊断仪前，一定要确保正确的接线方法，以免不慎损坏车辆的电子系统或连接系统的线缆。
2、使用故障诊断仪时，要定期查看故障代码，以避免故障反复出现，延长车辆维修周期。
3、使用故障诊断仪时，尊重数据检测结果，不要随便变更故障代码，以免影响车辆性能。
4、使用故障诊断仪时，要注意保护故障诊断仪，以防止电子部件的损坏。
以上就是故障诊断仪的使用方法。
故障诊断仪的准确性及灵敏度一般高于传统的电子设备，在汽车修理行业是一个十分有用的工具。
掌握正确的使用方式，可以有效保证其功能，提高汽车维修水平，更好地为客户服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VIN文件上表示时应写成一行，且不要有空格，打印在车辆上或车辆标牌上时 也应标示在一行，每行的开与终止外应选用一个分隔符表示
PPT文档演模板
汽车故障诊断设备
4、组成（续）
第一位字码指示年份（17中第10位） 年份 代码 年份 代码 年份 代码 1971 1 1981 B 1991 M 1972 2 1982 C 1992 N 1973 3 1983 D 1993 P 1974 4 1984 E 1994 R 1975 5 1985 F 1995 S 1976 6 1986 G 1996 T 1977 7 1987 H 1997 V 1978 8 1988 J 1998 W 1979 9 1989 K 1999 X 1980 A 1990 L 2000 Y
PPT文档演模板
汽车故障诊断设备
图 自诊断系统工作原理图
PPT文档演模板
汽车故障诊断设备
二、解码器工作原理
1、解码器是唯一能与汽车电脑直接进行交流信息的故障诊断仪。 2、解码器通过汽车电脑的自诊断座在一定协议支持下与汽车电脑进行 互相通讯交流各种信息，从而获取电脑工作的重要参数 。 3、自诊断座与解码器诊断接口 自诊断座：是现代电控汽车上用来诊断故障的接口，自诊断座的端子直 接与汽车电脑相连。
PPT文档演模板
汽车故障诊断设备
五、解码器产品 1、通用解码器
通用性：能做不同车型 价格:相对低 功能简单：主要是故障码、数据流 主要产品：K8、电眼睛、修车王、红盒子、OB91
PPT文档演模板
汽车故障诊断设备
2、专用解码器
专用性：只能做本公司生产的汽车 价格:非常高 功能强大：提供各种交流诊断功 主要产品：奔驰WINSTAR，宝马GT1
PPT文档演模板
汽车故障诊断设备
五 、仪器介绍（针对实物介绍）
——D-988汽车专用电表
欧亚D-988汽车专用电表综合了汽车各电路检测电表、微电脑处理功 能，能快速准确检测维修现场的电路故障，并可处理诸多疑难问题， 是您最佳的选择。面板说明（实物介绍） 1、主要功能：可测传感器及执行器、起动系统、点火或发动机系统、 加热/冷却系统、电子系统。 2、使用方法：读故障码：声音、频率、百分比（故障码、电磁阀 脉冲宽度）；触点闭合角：分电器轴转动时在每个凸轮升高时触点闭合 的角度。 ３缸：６０－６６ ４缸：５０－５４ ６缸：３８－４２ ８缸：２９－３２
（Ｉ，Ｏ，Ｕ，Ｚ，Ｑ除外，1971年为１，1980年为Ａ）
PPT文档演模板
汽车故障诊断设备
4）要求
每一辆汽车、挂车、摩托车和轻便摩托车都必须有车辆识别代号。30年内生产 的任何车辆VIN不得相同。车辆识别代号应尽量位于车辆的前半部分、易于看到且 能防止磨损或替换的部位。观察者不需移动任一部件从车外即可分辩出车辆识别代 号。
PPT文档演模板
汽车故障诊断设备
一、示波器功用与特点（续）
汽车示波器能够帮助修理人员确认故障是否真的被排除了(而 不是仅仅知道故障码是否尚未清除)，通过观察氧传感器修理前后 的波形信号即可加以判断。
汽车示波器在汽车电子故障诊断中的应用： 1)整个系统运行状态的分析——确定整个系统的运行情况； 2)某个电器或电路的故障分析—确定在整个系统运行正常的情 况下，某个电器或某段电路的故障 。
阀工作的百分比，脉冲宽度/周期汽车电压信号；6、DC
直流信号：温度、map、maf、tps；7、AC交流信号:ckp、
cmp、vss、kns；8、数字阶梯信号：直流电压的突变、
开关或继电器断的开关动作。喷油嘴、点火线圈；9、线
性状态变化：线性状态变化是由模拟传感器产生的。TPS、
温度10、脉冲链：几个连续不断的周期信号；11、频率
汽车故障诊断设备
第二部分 汽车专用示波器
一、示波器功用与特点
示波器用电压随时间变化的图形来反映一个电信号，它显示 电信号准确、形象。电子设备的信号有些变化速率非常快，变化 周期达到千分之一秒。通常测试设备的扫描速度应该是被测信号 的5—10倍，许多故障信号是间歇的，时有时无，这就需要仪器 的测试速度高于故障信号的速度。汽车示波器不仅可以快速捕捉 电路信号，还可以以较慢的速度来显示这些波形。
调制信号：数字式可变频率信号。数字式空气流量计、
PPT文档演模板
光电式和霍尔式的传感器；12、搭铁线路:0.3-0.5V 汽车故障诊断设备
三、汽车电子信号的判定依据 电子信号的五种基本特征：幅度、频率、外
形、脉冲宽度、阵列
PPT文档演模板
汽车故障诊断设备
四、主要波形特征（用波形讲解）
1、磁感应式速度传感器：速度、曲轴与凸轮位置：磁脉冲式，电磁 感应，交流信号；
诊断接口：解码器利用诊断接口与汽车自诊断座匹配相连，进行互相 交流数据，各车型自诊断座接口的形状、安装位置各不相同，使得解码器 的诊断接口也各不相同。
PPT文档演模板
汽车故障诊断设备
三、解码器主要功能
1、方便而可靠读取故障码 仪器读取：连接好就可以按照提示自动读取。 传统读取：利用仪表板故障指示灯。
PPT文档演模板
汽车故障诊断设备
八、OB91欧洲车解码器
1、宝马系统：至99来各车型发动机、电子自动变速器、ABS、安全 气囊、（ASC）、4～8气囊（SRS）、EML电 子节气门控制等电脑控制系 统的检测。
2、奔驰车系：至99年全车系电脑控制系统检测发动机、ECT电控变 速器、4～8气囊（SRS），ABS与SAS等。97年以前全车系所有附件。
2、氧传感器：交流信号，8次/10秒，0.1-0.9V 3、位置传感器：TPS、MAP、EGR位置阀、MAF，线性模拟信号:0-5V, 连续变化； 4、温度传感器：进气、水温，线性模拟信号:0-5V,连续变化 5、爆震传感器：振幅、频率都变化的交流信号 6、电磁阀：搭铁控制，峰值电压：20-40 7、喷油嘴波形：传统型，峰值电压小于80 8、喷油嘴波形：电流控制型、电流控制型、脉冲宽度调制型 9、次级点火波形：闭合、点火及开路（中间）部分；闭合：触点闭 合，三极管打开；点火：三极管关闭；中间：剩余能量消耗
汽车故障诊断设备
5）本田Honda 的VIN：JHMCB7667LC868138
第一位：代表生产国家，例如：1代表美国，2代表加拿大，J代表日本，W代表 德国等等。
第二位：代表生产厂家，例如：H代表Honda本田，T代表Toyota丰田，F代表 Ford福特，G代表GM通用等等。
第三位：代表车种，例如：M代表日本生产的本田客用车，G美国/加拿大生产 第四、五、六位：代表车型、发动机号和出口国家，例如：CB7代表2.2升。 第七位：代表车身和变速箱类型，例如：6代表四门房车四速自动档。 第八位：代表车辆型号档次。 第九位；代表厂家内部代号 第十位：代表车辆的年份，2001年开始代表年份的第十位开始使用阿拉伯数字。 第十一位：代表总组装厂，例如：A代表Marysville，Dhio，U.S.A.，H代表 Ontario，Canada，C代表Sayama，Japan。 第十二----十七位：代表厂家生产顺序号码
PPT文档演模板
汽车故障诊断设备
六、Ｋ8解码器
——功能与特点: 汽车通用解码器：可以测不同车型汽车 汽车专用示波器：传感器和通用示波器 汽车音响解码查询 电脑联机操作 升级方便：利用从网站下载最新软件，更新数据主要组成
部分：主机部分、各车型接口、测试线
PPT文档演模板
汽车故障诊断设备
七、Snap-On MT2500红盒子
PPT文档演模板
汽车故障诊断设备
4、组成
1)世界制造厂识别代号(WMI) 第一位字码：地理区域的字母或数字。 第二位字码：特定地区内的一个国家的字母或数字。 第三位字码：某个特定制造厂识别标志的唯一字母或数字。 2)车辆说明部分(VDS) 六位字码组成 提供说明车辆一般特性的资料：发动机、车身等特点。 3)车辆指示部分(VIS) 车辆指示部分由八字码组成
2、清除故障码 解码器清除：通过仪器方便操作就可以。 传统清除：断蓄电池电源。
3、读取动态数据流 解码器通过与汽车电脑交流通讯，可以随时取得电脑内部运行的重
要参数，我们把电脑传送来的一系列参数称为数据流。数据流的长度与 数目，因生产厂家、年份、型号、发动机、燃油系统、点火方式、排放 净化设备和在解码器上选定的数据列的不同而不同。
汽车故障诊断设备
PPT文档演模板
2020/11/23
汽车故障诊断设备
——汽车故障诊断设备
第一部分 解码器
一、自诊断系统工作原理
一般装有微处理器控制单元(ECU)的汽车，都具有故障自诊断系统。可 以用它来对汽车内传动系统、控制系统等各部分工作状态进行自动检查和 监测。汽车故障自诊断系统时刻监控着汽车的运行，哪怕是一个小小的螺 钉松动了，也会反映出来，以便及时发现隐患，保证汽车的安全运行。特 别是现代汽车的电子化程度不断提高，这在极大地优化汽车技术性能的同 时，也使得汽车的控制系统变得越来越复杂，这些复杂的电子装置一旦出 现故障，就会带来很大的困难。为了迅速诊断故障部位，提高维修效率， 世界各大汽车厂家纷纷开发汽车故障自诊断系统。(如图所示)
PPT文档演模板
汽车故障诊断设备
四、解码器的优缺点
1、优点 使用方便，数据可靠准确。 可以直接与汽车电脑互相交流信息。 利用解码器可以得到一些强大的诊断功能：行车数据纪 录、配钥匙、基本设定。
PPT文档演模板
汽车故障诊断设备
2、缺点
需要定期升级，维护费用高。 在检查机械部分故障时，解码器就很难发挥作用。 当汽车无法解码器交流信息时，解码器就没用了。 解码器可能会显示错误的信息。 数据信息并不总是很可靠。 利用解码器进行检查时，很容易出现对DTC故障码的不理解或误解。 在检查非PCM控制部分的故障时，解码器并不是很有用。 当汽车无法提供数据或数据无法取出时，解码器就无法发挥作用。
