机械制图期末考试复习题答案
机械制图期末试卷及答案
___________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。
（每小题3分，共15分）1. 斜二轴测图的轴向伸缩系数______。
（ ） A ．p=q=r=1 B ．p=q=r=0.82 C ．p=q=1D ．p=r=12．选择正确的半剖视图。
（ ）3．选择正确的剖视图。
（ ）ABCD4．选择粗糙度标注错误的视图。
（ ）AB C D5．选择正确的断面图。
（ ）二、在主、俯视图之间将主视图改画为半剖视图。
（共8分）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人A-A A-A A-A A-AABCD得 分得 分A B C D工学院《机械制图（Ⅱ）》课程试卷20 ――20 学年第 2 学期__________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题——————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。
（共10分）四、在两图之间用阶梯剖画出机件的主视图。
（共10分）五、在两图之间将主视图采用合理的剖视图表达。
（共10分）六、在指定位置画出各移出断面图，并视图标注，键槽深4mm 。
（共9分）得 分得 分得 分得 分_________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题——————————密———————————————封———————————————线————————————七、分析双头螺柱连接装配图中的错误，将正确画法画在右侧图中。
《机械制图》期末考试试题及解答
《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。
A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。
A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。
A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。
A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。
A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。
A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。
A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。
A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。
A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。
机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。
《机械制图》复习题及参考答案

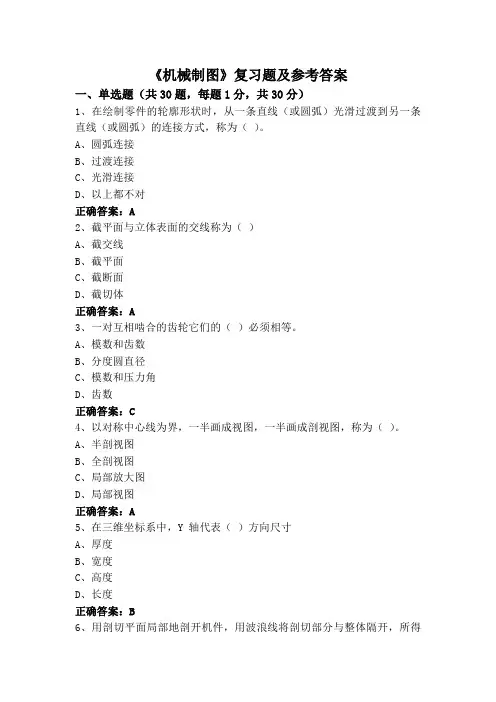

《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。
A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。
A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。
A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。
A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。
A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。
A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。
A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。
机械制图期末考试复习题答案
一、选择题共20分,每小题1分1、用下列比例分别画同一个机件,所绘图形最大的比例是 ;A．1:1 B．1:5C．5:1D．2:12、国家标准中规定标题栏正常情况下应画在图纸的 ;A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有种;A．3种B．5种C．4种D．6种4、图形上标注的尺寸数字表示 ;A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸5、在尺寸标注中,尺寸线为 ;A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时,应确定 ;A．切点的位置 B．连接圆弧的圆心C．先定圆心再定切点 D．连接圆弧的大小;7、当直线、平面与投影面垂直时,其在该投影面上的投影具有 ;A．积聚性 B．类似性 C．实形性8、物体左视图的投影方向是 ;A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么方位 ;A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中,选择一种正确的答案;A．AB是水平线,BC是一般位置直线,CD是正平线B．AB是正垂线,BC是铅垂线,CD是侧垂线C．AB是侧平线,BC是一般位置直线,CD是水平线D．AB是正平线,BC是侧平线,CD11、垂直于H面且与V面、W面倾斜的平面称为;A．正垂面B．铅垂面C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型;A 细实线B 粗实线C 细虚线 D波浪线13、一机件真实长为50,宽为30.,若采用2：1的比例绘制到大图上,标注时其长、宽分别应标为A 100,30B 50,30C 25,15D 100 ,6014、选择正确的左视图; b17、选择正确的左视图; c18、选择正确的左视图; b19、选择正确的左视图; c20、选择正确的左视图; d二、填空题20分,每空1分1、常用比例有、和三种；比例1：2属于比例；比例2：1属于比例;2、图框线用________画出；不可见轮廓线用________画出;3、图纸的基本幅面有____；____；____；____；____五种5、同一机件用不同的比例画出,图形大小根据比例画出,图上标注的尺寸数值应________;6、三视图投影规律：主视图与俯视图主视图与左视图俯视图与左视图7、侧垂线与H面_________与V面_________与W面_________垂直、平行、倾斜三、判断题共10分,每小题1分1、2：1是缩小比例; F2、国家制图标准规定,图纸大小可以随意确定 F3、图样中书写汉字的字体,应为长仿宋体; T4、水平线的水平投影反映真实长度; T7、主视图反映了物体的上、下和左、右位置关系； T8、国家制图标准规定,可见的轮廓线用虚线绘制; F9、一般位置直线的三面投影均不反映实长,而且小于实长; T四、作图题共50分1、将下列圆弧和直线用半径为R的圆弧连接起来;5分2、完成点A、B、C的三面投影,判断图中A、B、C三点的相对位置关系12分3、根据组合体的两个视图,补画第三视图;10分5、作平面四边形ABCD的投影;5分根据组合体的两个视图,补画第三视图;１0分一、选择题单选题,每题3分,共60分1、可见轮廓线采用来绘制;A、粗实线B、虚线C、细实线2、在标注球的直径时应在尺寸数字前加A、RB、ΦC、SΦ3、在三视图中,主视图反映物体的A、长和宽B、长和高C、宽和高4、点的x坐标越大,其位置越靠近;A、左B、右C、前5、已知三点A50,40,15,B20,45,30,C45,18,37,三点从高到底的顺序是A、ABCB、ACBC、CBA6、为了将物体的外部形状表达清楚,一般采用个视图来表达;A、三B、四C、五7、当一个面平行于一个投影面时,必于另外两个投影面A、平行B、垂直C、倾斜8、正平线在面上的投影反映实长A、VB、HC、W10、在V面和W面上的投影均积聚成直线;A、正垂面B、水平面C、侧垂面11、正等轴测图的轴间角为A、120B、60C、9012、在斜二等测图中,取一个轴的轴向伸缩系数为时,另两个轴向伸缩系数为A、B、1C、214、已知立体的主、俯视图,正确的左视图是B15、对于圆锥的三视图,下列说法正确的是A、三个视图均为圆B、两个视图为圆,一个视图为三角形C、一个视图为圆,另外两个视图为全等的三角形D、一个视图为圆,另外两个视图为不全等的三角形16、下列尺寸标注中错误的是B;17、斜度标注中A图是正确的;18、标题栏的位置一般在图纸图框线的;A、左上角B、左下角C、右上角D、右下角;19、不留装订边时,A4图纸图框线页边距是;A、25mmB、20mmC、10mmD、5mm20、细实线用于划D;A、尺寸线B、尺寸界线C、指引线D、以上都对二、判断题每题2分共20分1、国家制图标准规定,图纸大小可以随意定;2、绘制机械图样时,尽量使用1:1的比例;3、图样中书写汉子的字体,应为长仿宋体;4、画圆的中心线时,其交点可以是点画线的短画;5、尺寸线和尺寸界线一般用粗实线绘制;6、水平面的水平投影积聚为直线;7、当一条直线垂直于投影面时,则在该面上反映实形性;8、铅垂面的水平投影积聚成平行X轴的直线段;9、中心投影法是投影线互相平行;10、正等轴侧图的轴间角可以任意确定;三、填空题每空1分共25分1、机械制图当中基本图幅有哪五种____、____、____、____、____、其中A4图纸幅的尺寸为________________;3、如果你有HB、2B、2H三种铅笔,描深粗实线应选用__2B __铅笔,画底稿应选用__HB__铅笔,描深细线、写字应选用__2H __铅笔;4、尺寸标注由_________、_________和尺寸数字组成;5、机械制图当中常用的线型有_________、_________、______等,可见轮廓线采用_______线,尺寸线、尺寸界线采用________线,轴线、中心线采用________;6、工程上采用的投影法是__________和__________法,其中平行投影法按投射线与投影面是否垂直又分为__________和__________法;7、已知点A10,15,20,点B20,10,15,那么点A在点B____左右,那么点A在点B___上下,那么点A在点B___前后;一、单项选择题每题1分,共50分1、无论图形放大与缩小,在标注尺寸时均应按B 来标注;A、图形的实际尺寸B、机件的真实大小C、考虑绘图准确度加修正值D、都不对2、两条平行线之间的最小距离不应小于 A ㎜;A、㎜B、1㎜C、㎜D、㎜3、圆弧连接的实质,就是要使连接圆弧与相邻线段C ,以达到光滑连接的目的;A、相离B、相交C、相切D、相错4、用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为C ;A、5㎜B、 30㎜C、6㎜D、150㎜5、选择正确的左视图; B6、圆锥台高40㎜,上底圆半径10㎜,下底圆半径20㎜,该圆锥台锥度为 CA、1：4B、4：1C、1：2D、10：407、已知M点到V面的距离是15,到H面的距离是20,到W面的距离是25,则其坐标值为 B ;A、M15,20,25B、M25,15,20C、M20,15,25D、M25,20,158、已知点M10,0,15,点N10,15,0,点E15,10,0,点F10,0,20,属于重影点的是 D ;A、点M和点NB、点N和点EC、点E和点FD、点F和点M9、空间互相平行的线段,在同一轴测中 A ;A、一定互相平行B、不一定互相平行C、一定不平行D、以上都不对10、当物体一个方向的圆及孔较多时,采用D 比较简单;A、正等测图B、正二测图C、斜等测图D、斜二测图11、在绘制斜二测图时,沿轴测轴B 方向的尺寸,要缩小一半度量;A、OXB、OYC、OZD、OX和OY12、画正等测图时,一般使 C 轴处于垂直位置;A、OXB、OYC、OZD、OX和OY13、在正等测图中,圆在三个坐标面的投影图形 C ;A、都是圆B、V面上是圆,H、W面上是椭圆C、都是椭圆D、H面上是圆,V、W面上是椭圆14、在斜二测图的某些投影面中,当圆投影成椭圆时,应使该椭圆的长轴分别与相应的轴测轴倾斜 C ;A、30°B、45°C、7°10′D、8°3′15、在斜二等测图中,位于或平行于A 面的图形,其轴测投影均反映实形;A、XOZB、XOYC、YOZD、以上三个都是16、一直线若在W面和V面的投影均为一条平行于Z轴的直线,则它是投影面的 C ;A、正平线B、水平线C、铅垂线D、侧垂线17、一平面M,在H面上的投影积聚为一条直线,此平面 B 是铅垂面;A、一定B、不一定C、一定不D、以上答案都不对18、点A的坐标为 30,0,0 ,则空间点A一定在上;CA、Z轴B、Y轴C、X轴D、原点19、一般位置直线在三个投影面上的投影具有 DA、真实性B、积聚性C、扩大性D、收缩性20、已知空间直线上的两点M13,15,20,N12,15,30的坐标,则直线MN是 A 线;A、正平线B、侧平线C、水平线D、一般位置直线21、下列哪一组直线能在V面内反映实长 C ;A、正垂线和侧平线B、水平线和侧平线C、侧垂线和铅垂线D、水平线和正垂线22、垂直于H面,平行于V面的平面称为 B ;A．正垂面 B．正平面C．水平面 D．一般面23、表示各基本几何体大小长、宽、高的尺寸是 AA、定形尺寸B、定位尺寸C、总体尺寸D、规格尺寸24、点M20,15,16和点N14,20,30,则M点在N的 AA、左、后、下方B、左、后、上方C、右、前、下方D、右、前、上方25、已知点A10,15,20点B20,25,30和点C25,30,20则 DA、C点最高B、A点最前C、B点最左D、A点最右26、尺寸应该尽量标注在D 上;A、主视图B、俯视图C、左视图D、特征视图27、两形体以A 的方式相互接触称为相接;A、平面B、曲面C、圆D、曲线28、一平面M在V面上的投影积聚为一条直线,此平面是 DA、正垂面B、水平面C、侧平面D、可能是上述三种平面中的一种29、圆的直径一般标注在 D 视图上;A、主视图B、俯视图C、左视图D、非圆视图30、以下基本体属于曲面立体的是C ;A、正四棱锥B、三棱锥C、圆柱D、正六棱台31、当圆锥的轴线垂直于W面时,则圆锥在V面的投影是 B ;A、圆B、三角形C、四边形D、椭圆32、在下列四种说法中,选择一种正确的答案; BA AB是水平线,BC是一般位置直线,CD是正平线;B AB是正垂线,BC是正平线,CD是侧垂线;C AB是侧平线,BC是一般位置直线,CD是水平线;D AB是正平线,BC是侧平线,CD是铅垂线;33、下列说法正确的是 A ;A：平面切割圆球其截交线一定是圆B：在视图中封闭的曲线只表示平面C：给视图标注尺寸时,尺寸必须标注在视之外D：有一个方向视图为圆的几何体,只有圆柱和球34、一般位置直线在三个投影面上的投影DA：V面投影反映实长,其余两面投影具有收缩性B：W面投影反映实长,其余两面投影具有收缩性C：H面投影反映实长,其余两面投影具有收缩性D：三面投影均不反映实长,具有收缩性35、已知立体的主、俯视图,选择正确的左视图; c36、已知物体的主、俯视图,错误的左视图是 a ;37、已知立体的正面投影和水平投影,正确的侧面投影是 B ;38、选出正确的左视图; B39、半球上有一圆孔,正确的图形是 A40、根据主、俯视图选择正确的左视图; C41、根据主、俯视图选择不正确的左视图; A42、在下图中,正确的左视图是C43、a线框表示的面是AA．水平面 B．正平面 C．正垂面 D．圆柱面.44、图中上部的两个视图为某形体的俯视图和左视图,从下部的四个图形中选择该形体正确的主视图; C45、已知立体的主、俯视图,正确的左视图是b;46、已知圆柱被截取切后的主、俯视图,正确的左视图是c47、已知物体的主、俯视图,正确的左视图是a48、根据物体的主视图和俯视图,选择正确的左视图; c49、分析圆柱截切后的交线,选择正确的左视图; d50、已知立体的主、俯视图,选择正确的左视图; c第二卷非选择题一、已知A、B两点的一个投影和A点距V面25mm,B点Z坐标为0,求作A、B两点的另两个投影10分二、已知圆锥的两面投影,求作第三面投影,并求圆锥表面A、B点的另两面投影;10分三、已知圆柱被截切后的主、俯视图,求作左视图;10分四、根据组合体的两个视图,补画第三视图;20分五、补画下列视图中所缺线条;20分六、完成下列各形体的投影;20分1． 2．七、求作相贯体的相贯线;5分八、根据所给组合体的主视图,构想三种不同的组合体并画其俯、左视图;15分1． 2． 3．。
《机械制图》期末考试复习题及参考答案

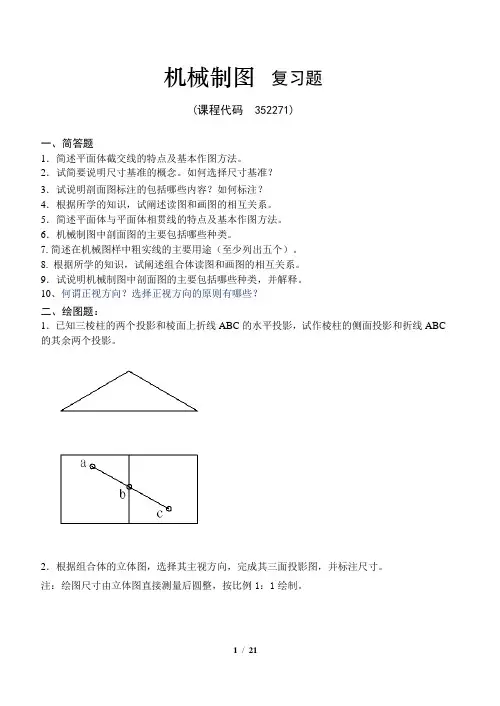

机械制图复习题(课程代码 352271)一、简答题1．简述平面体截交线的特点及基本作图方法。
2．试简要说明尺寸基准的概念。
如何选择尺寸基准？3．试说明剖面图标注的包括哪些内容？如何标注？4．根据所学的知识，试阐述读图和画图的相互关系。
5．简述平面体与平面体相贯线的特点及基本作图方法。
6．机械制图中剖面图的主要包括哪些种类。
7.简述在机械图样中粗实线的主要用途（至少列出五个）。
8. 根据所学的知识，试阐述组合体读图和画图的相互关系。
9．试说明机械制图中剖面图的主要包括哪些种类，并解释。
10、何谓正视方向？选择正视方向的原则有哪些？二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。
2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。
4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。
按比例1：1绘制。
6．读懂下列投影图，试将正面投影图绘制为全剖视图。
7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。
8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。
10．已知组合体的正面和侧面水平投影，试完成其水平投影图。
11.如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影和侧面投影。
12. 已知正三棱锥被截切后的正面投影和部分水平投影，试完成其侧面投影，并补全水平投影。
机械制图期末考试及答案
*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（????????）线。
答案：45゜；平行细实3、剖切面的种类可分为（?????????? ）剖切面、（?????????? ）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（?????? ）断面；画在视图轮廓线之内的断面，称为（?????? ）断面。
答案：移出；重合9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（?????? ）时，视图的轮廓线仍需完整的画出，不可（??????）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（?????? ）图；放大部位用（??????）线圈出。
??答案：局部放大；细实12、肋板、轮辐及薄壁结构，（???? ）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（???? ）线相连或标明中心位置并注明（????）。
大学机械制图期末考试题及解析
大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。
2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。
3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。
4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。
5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。
6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。
7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。
8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。
9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。
10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。
机械制图期末试卷答案
机械制图期末试卷答案一、单项选择题(每题2分,共20分)1.当标注〔〕尺寸时，尺寸线需要与所注的线段平行。
A.角度B. 线性C. 直径D.半径2. 在尺寸标注中C2代表的倒角是〔〕 A、2×45°； B、2×30°； C、2×15°3.三视图中，把产生于H面的投影称作〔〕A.主视图B.后视图C. 左视图D.俯视图4、螺纹牙型有五个基本要素，它们是。
A、牙型、直径、螺距、旋向和旋合长度B、牙型、直径、螺距、线数和旋向C、牙型、直径、螺距、导程和线数D、牙型、直径、螺距、线数和旋合长度5、局部放大图的比例是指相应要素的线性尺寸之比，详细是指。
A、局部放大图比原图形B、原图形比局部放大图C、局部放大图比实物D、实物比放大图6.物体上相互平行的线段，轴测投影上〔〕A.平行B. 垂直C.无法确定D.正交7.已知空间点C的坐标为〔*,y,z〕，其侧面投影C”由〔〕坐标确定A.*,zB.*,yC.y,z8、零件图的尺寸标注要做到。
A、正确、完整、清楚B、正确、完整、匀称C、正确、完整、清楚、合理D、整齐、美观、大方9.按螺纹规定画法要求，以下画法共计有处错误A. 3B. 4C. 5D. 610.以下属于定位公差项目符号的是A. B. C. D.二、多项选择题(每题3分,共18分)1. 关于点的投影，以下说法正确的选项是〔〕A. 点的三面投影不符合三面投影规律B.点的投影永久是点C.点的正面投影与水平投影的连线肯定垂直于 O*轴D.点的正面投影与侧面投影的连线肯定垂直于OZ轴E.点的水平面投影到O*轴的`距离等于点的侧面投影到OZ轴的距离2.在以下所示的四棱柱中，棱边AB( )A. 棱边AB 是正平线B. 棱边AB 是侧平线C. 棱边AB 是侧垂线D. 棱边AB 是一般位置直线3.垂直于一个投影面，而倾斜于其他两个投影面的平面是( )A.正平面B.正垂面C.水平面D. 铅垂面E.侧垂面4.用形体分析法看视图的步骤有〔 )A.认识视图，抓住特征 B分析投影，，联想形体C.综合起来，联想整体D.运用线面的投影规律5.标注尺寸的形式有〔〕A.开口式B.链式C.坐标式D.封闭式E.综合式6.一张完整的零件图应包括的内容式〔〕A.一组图形B.完整的尺寸C.须要的技术要求D.填写完整的标题栏E.明细栏三、判断题〔每题1分，共10分〕〔〕1.图纸无论是否装订均要画出图框线。
机械制图复习题及答案
机械制图复习题及答案一、选择题1. 机械制图中，以下哪个符号表示孔？A. ∅B. ∇C. ∑D. ∆答案：A2. 机械制图中，尺寸线应使用哪种线型？A. 虚线B. 点划线C. 实线D. 双点划线答案：C3. 在机械制图中，哪个视图显示了物体的顶面？A. 主视图B. 左视图C. 俯视图D. 右视图答案：C4. 机械制图中，标注尺寸时，哪个符号用来表示半径？A. ⌀B. ⌒C. ⌈D. ⌊答案：A5. 机械制图中，哪个符号表示倒角？A. ∟B. ∣C. ∥D. ∩答案：A二、填空题1. 在机械制图中，物体的三个主要视图是主视图、______视图和俯视图。
答案：左2. 机械制图中，尺寸标注应清晰、准确，且应使用______线。
答案：实3. 机械制图中，表示物体深度的尺寸通常使用______线。
答案：点划4. 当需要表示物体的内部结构时，可以使用______视图。
答案：剖面5. 在机械制图中，表示物体厚度的尺寸通常使用______线。
答案：双点划三、简答题1. 简述机械制图中，第三角投影法与第一角投影法的主要区别。
答案：第三角投影法中，观察者位于物体的右前方，而第一角投影法中，观察者位于物体的左前方。
在第三角投影法中，物体的前视图位于图纸的右侧，而在第一角投影法中，物体的前视图位于图纸的左侧。
2. 描述机械制图中，尺寸标注的基本原则。
答案：尺寸标注应遵循以下原则：尺寸线应清晰，尺寸数字应位于尺寸线的上方或旁边，尺寸应从主要视图开始标注，尺寸标注应避免交叉，且应使用合适的尺寸单位。
3. 解释机械制图中，剖面图的作用。
答案：剖面图用于展示物体内部结构，通过剖切面将物体分割，以便更清晰地展示内部构造和细节。
剖面图常用于复杂或内部结构不易观察的物体。
四、绘图题1. 根据给定的三视图，绘制一个简单的机械零件，如螺栓。
答案：（此处应附上螺栓的三视图图纸，包括主视图、左视图和俯视图）2. 绘制一个带有倒角和孔的矩形板，并标注所有必要的尺寸。
机械制图期末考试及答案
1^*1、剖视图的种类可分为（ 答案：全剖；半剖 2、 金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（ 的（ ）线。
答案：45°;平行细实 3、 剖切面的种类可分为（ 答案：单一；几个平行； 4、 当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ （ ）。
答案：对称中心线；视图 5、 机件的某一部分向基本投影面投影而得的视图称为（ 答案：局部视图；波浪6、 在局部剖视图中，波浪线不能与轮廓线（ 答案：重合（叠）；超出7、 假想用剖切平面将机件的某处切断，仅画岀断面的图形，称为（ 答案：断面图；断面8、 画在视图轮廓线之外的断面，称为（ 答案：移出；重合9、 移岀断面的轮廓线用（ 答案：粗实；细实 10、 当视图的轮廓线与重合断面的轮廓线（ 答案：重合（叠）；间断 11、 将机件的部分结构，用大于原图形所采用的比例画岀的图形，称为（ 出。
答案：局部放大；细实 12、 肋板、轮辐及薄壁结构，（ 答案：纵向；粗实 13、 较长机件采用折断画法后，其长度应按（ 答案：实长；波浪 14、 按一定规律分布的相同结构，只需画岀几个完整的结构，其余用（ 答案：细实；总数 15局部放大图上标注的比例是指（ 答案：放大图形；实际机件 ）视图、（ ）视图和局部剖视图。
）角，互相平行，间隔均匀）剖切面、（ ）视图, ），也不能（）的剖切面、几个相交的剖切面。
）为界，一半画成剖视图，一半画成其断裂边界应以（ ）轮廓线之外。
），简称（ ）。
线表示。
）断面；画在视图轮廓线之内的断面，称为（ ）线绘制；重合断面的轮廓线用（ ）线绘制。
）时，视图的轮廓线仍需完整的画出，不可（ ）剖切时，一律不画剖面线，并用（ ）标注尺寸，断裂边缘常用（ ）的线性尺寸与（ 断面。
）。
）图；放大部位用（）线将它们与相邻结构分开）线画岀。
线相连或标明中心位置并注明（）线圈）。
）相应要素的线性尺寸之比。
(完整版)机械制图期末试题(带答案)
制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。
2、画、读组合体视图的基本方法是法。
3、组合体的组合方式有、和三种。
4、按剖切范围分，剖视图可分为、和三类。
5、断面图分为：和两种。
6、同一零件各剖视图的剖面线方向间隔。
7、六个基本视图的名称为：、、、、、。
8、螺纹的五个基本要素分别为：、、、螺距（导程）和。
内外螺纹连接时，两者的五要素必须。
9、零件图四大内容是：、、、。
10、组合体尺寸标注的基本要求为：、、。
11、导程S和螺距P的关系是____ ___。
12、外螺纹在非圆视图中，大径用表示、小径用表示。
13、零件图的尺寸标注要求是：、、、。
14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。
15、局部剖视图用线分界且不应和图样上其他图线重合。
16、螺纹终止线用绘制。
17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。
18、视图可以分为、、、四种。
19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。
A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。
A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。
A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。
A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。
A、B、C、D、6、根据主、俯视图，选择正确的左视图。
A、B、C、7、根据主、俯视图，选择正确的左视图。
A、B、C、D、8、根据主、俯视图，选择正确的左视图。
A、B、C、D、9、根据主、俯视图，选择正确的左视图。
《机械制图》期末考试试题及解答（精品）
班级：_____________ 姓名：______________ 学号：____________-------------------- 密------------------------封-----------------------线------------------------------------------ 密------------------------封-----------------------线----------------------（A ）P5-1《机械制图》考试试题 （A 卷）答案一. 将主视图画成半剖视图（不要的线画“×”），并补画左视图（全剖视图）。
（15分）二.对指定的剖切线处作移出断面图并正确标注（后面无键槽）。
（15分）题 目 一 二 三 四 五 六 总 分得 分 阅 卷（A ）P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇)，在右边按比例画法画出正确的螺栓连接图（画图时从左图量取尺寸）。
（20分）四.看懂十字接头零件图(P5-3)，并回答下列问题。
（20分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。
2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。
3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。
4.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸； 38是定位尺寸； 40是定形尺寸；￠34定形是尺寸。
5. ￠40039.0 的最大极限尺寸为￠40.039, 最小极限尺寸为￠40, 公差为0.039。
6. 2×M10-7H 中的2表示螺孔数量为；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。
7.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为0.02。
