简述横断面设计的基本方法和步骤

简述横断面设计的基本方法和步骤

简述横断面设计的基本方法和步骤横断面设计是道路工程中非常重要的一项工作,它能够确保道路的安全性和通行效率。

通过合理的横断面设计,可以有效地解决道路交通拥堵、安全隐患等问题。

下面将详细介绍横断面设计的基本方法和步骤。

一、横断面设计的基本方法1. 数据收集:首先,需要收集相关的数据,包括道路的长度、宽度、交通流量、车辆类型和速度限制等信息。

这些数据将为横断面设计提供基础依据。

2. 交通流量分析:根据收集到的交通流量数据,进行分析,确定道路的设计交通流量。

这有助于确定道路的通行能力和道路横断面的尺寸。

3. 车辆类型选择:根据道路的使用情况和交通流量,确定适应的车辆类型。

不同类型的车辆对道路横断面的要求是不同的,因此需要根据实际情况进行选择。

4. 车辆速度确定:根据设计的交通流量和车辆类型,确定道路的设计速度。

设计速度是横断面设计的基础,也是确保道路安全和通行效率的重要指标。

5. 车行道宽度确定:根据交通流量、车辆类型和速度限制,确定车行道的宽度。

车行道的宽度应能够满足车辆的通行需求,并考虑到安全和舒适性。

6. 路缘石和人行道设计:根据道路的功能和交通流量,确定路缘石和人行道的设计要求。

这包括路缘石的高度和宽度,以及人行道的宽度和坡度等。

7. 排水系统设计:根据道路的纵坡和交通流量,设计合适的排水系统。

这包括雨水的收集、排放和处理,以确保道路在雨天能够正常通行。

8. 横向曲线设计:根据道路的纵坡和交通流量,确定合适的横向曲线。

横向曲线的设计能够提高道路的通行效率和安全性。

9. 横断面绘制:根据上述设计结果,绘制道路的横断面图。

横断面图是横断面设计结果的直观表达,可以清楚地展示道路的各个部分和设计要求。

二、横断面设计的步骤1. 收集数据:收集道路的相关数据,包括长度、宽度、交通流量等信息。

2. 分析数据:对收集到的数据进行分析,确定设计交通流量和车辆类型。

3. 确定设计速度:根据设计交通流量和车辆类型,确定道路的设计速度。

道路横断面设计方法、土石方计算与调配 ppt课件

道路横断面设计方法、土石方计算与调配  ppt课件
第5章 横断面设计
横断面设计方法、土石方计算与调配
(第19讲)
教学内容: 横断面设计方法与步骤 横断面设计成果 横断面图绘制方法 横断面面积计算方法 路基土石方数量计算及调配
重点解决的问题:
1. 如何绘制路基横断面设计图? 2. 计算路基横断面面积有几种常用方法?计算原理是什么? 3. 为什么要进行土石方调配?借方、废方、计价方怎样计算?
PPT课件
8
横断面图绘制方法
1.在计算纸上绘制横断面的地面线。 地面线是在现场测绘的,若是纸上定线,可从大比例尺的地形图上内
插获得。 横断面图的比例尺一般是1:200。
2.绘出设计线:“戴帽子”
3. 绘出路基防护及加固设施的断面图。 4.绘出路基排水设施的断面图。 ➢ 根据综合排水设计,画出路基边沟、截水沟、排灌渠等的位置和 断面形式。
1 n
A 2 i1 (xi yi1 xi1 yi )
PPT课件
16
5.7.2 土石方数量计算
1. 平均断面法: 若相邻两断面均为填方或均为挖方且面积大小相近,则可假定两断
面之间为一棱柱体其体积的计算公式为:
V
1 2
( A1
A2 )L
A2
A1
PPT课件
17
5.7.2 土石方数量计算
1. 平均断面法: 若相邻两断面均为填方或均为挖方且面积大小相近,则可假定两断
PPT课件
9
PPT课件
10
PPT课件
11
PPT课件
12
5.7 路基土石方数量计算及调配
5.7.1 横断面面积计算
1. 积距法:(条分法) ▪ 适用于不规则图形面积计算。 ▪ 把横断面图划分成若干条等宽的小条,累加每一小条中心处的高度,再

快速绘制道路横断面图

快速绘制道路横断面图

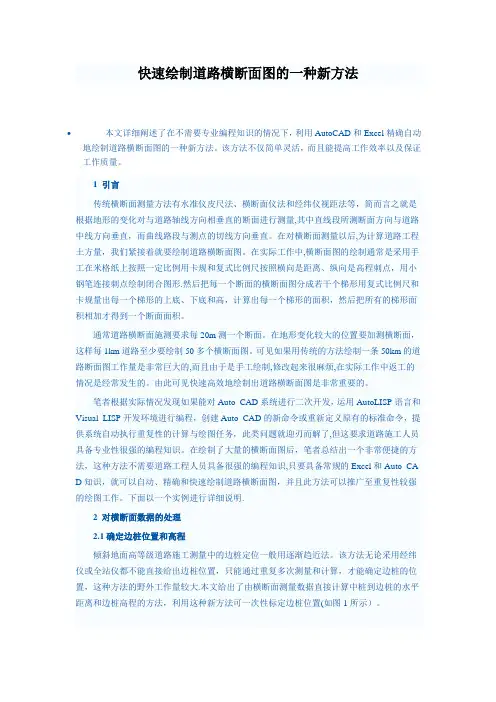

快速绘制道路横断面图的一种新方法•本文详细阐述了在不需要专业编程知识的情况下,利用AutoCAD和Excel精确自动地绘制道路横断面图的一种新方法。

该方法不仅简单灵活,而且能提高工作效率以及保证工作质量。

1 引言传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等,简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量,其中直线段所测断面方向与道路中线方向垂直,而曲线路段与测点的切线方向垂直。

在对横断面测量以后,为计算道路工程土方量,我们紧接着就要绘制道路横断面图。

在实际工作中,横断面图的绘制通常是采用手工在米格纸上按照一定比例用卡规和复式比例尺按照横向是距离、纵向是高程刺点,用小钢笔连接刺点绘制闭合图形.然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高,计算出每一个梯形的面积,然后把所有的梯形面积相加才得到一个断面面积。

通常道路横断面施测要求每20m测一个断面。

在地形变化较大的位置要加测横断面,这样每1km道路至少要绘制50多个横断面图。

可见如果用传统的方法绘制一条50km的道路断面图工作量是非常巨大的,而且由于是手工绘制,修改起来很麻烦,在实际工作中返工的情况是经常发生的。

由此可见快速高效地绘制出道路横断面图是非常重要的。

笔者根据实际情况发现如果能对Auto CAD系统进行二次开发,运用AutoLISP语言和Visual LISP开发环境进行编程,创建Auto CAD的新命令或重新定义原有的标准命令,提供系统自动执行重复性的计算与绘图任务,此类问题就迎刃而解了,但这要求道路施工人员具备专业性很强的编程知识。

在绘制了大量的横断面图后,笔者总结出一个非常便捷的方法,这种方法不需要道路工程人员具备很强的编程知识,只要具备常规的Excel和Auto CA D知识,就可以自动、精确和快速绘制道路横断面图,并且此方法可以推广至重复性较强的绘图工作。

(整理)公路横断面图绘制相关方法

(整理)公路横断面图绘制相关方法

本文详细阐述了在不需要专业编程知识的情况下,利用AutoCAD和Excel精确自动地绘制道路横断面图的一种新方法。

该方法不仅简单灵活,而且能提高工作效率以及保证工作质量。

1 引言传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等,简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量,其中直线段所测断面方向与道路中线方向垂直,而曲线路段与测点的切线方向垂直。

在对横断面测量以后,为计算道路工程土方量,我们紧接着就要绘制道路横断面图。

在实际工作中,横断面图的绘制通常是采用手工在米格纸上按照一定比例用卡规和复式比例尺按照横向是距离、纵向是高程刺点,用小钢笔连接刺点绘制闭合图形。

然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高,计算出每一个梯形的面积,然后把所有的梯形面积相加才得到一个断面面积。

通常道路横断面施测要求每20m测一个断面。

在地形变化较大的位置要加测横断面,这样每1km 道路至少要绘制50多个横断面图。

可见如果用传统的方法绘制一条50km的道路断面图工作量是非常巨大的,而且由于是手工绘制,修改起来很麻烦,在实际工作中返工的情况是经常发生的。

由此可见快速高效地绘制出道路横断面图是非常重要的。

笔者根据实际情况发现如果能对Auto CAD系统进行二次开发,运用AutoLISP语言和Visual LISP开发环境进行编程,创建Auto CAD的新命令或重新定义原有的标准命令,提供系统自动执行重复性的计算与绘图任务,此类问题就迎刃而解了,但这要求道路施工人员具备专业性很强的编程知识。

在绘制了大量的横断面图后,笔者总结出一个非常便捷的方法,这种方法不需要道路工程人员具备很强的编程知识,只要具备常规的Excel和Auto CAD知识,就可以自动、精确和快速绘制道路横断面图,并且此方法可以推广至重复性较强的绘图工作。

下面以一个实例进行详细说明。

2 对横断面数据的处理2.1确定边桩位置和高程倾斜地面高等级道路施工测量中的边桩定位一般用逐渐趋近法。

道路CASS绘制横断面图步骤

道路CASS绘制横断面图步骤

道路C A S S绘制横断面
图步骤
Company number:【0089WT-8898YT-W8CCB-BUUT-202108】
道路CASS绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开;
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定;
3、等高线——绘制等高线——手动输入等高距=——确定;
4、等高线——删三角网——PL命令——绘制PL线;
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面;
6、PL命令——绘制PL线;
7、查看横断面设计文件,如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度,如下图:
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT,选择里程文件HDM,选择里程文件对应数据DAT,点击确定,如下图:
确定后生成,如下图:
10、
弹出对话框
设置好参数后,点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处,指定横断面起点位置——绘制完成横断面;
框选图面范围——点击右键——点击空白处——生成计算结果。

在CASS中绘制横断面图,先需要制作里程文件,再由里程文件来生成断面图。制作里程文件有几种方式,如由断面

在CASS中绘制横断面图,先需要制作里程文件,再由里程文件来生成断面图。制作里程文件有几种方式,如由断面

CASS绘制断面图在CASS中绘制横断面图,先需要制作里程文件,再由里程文件来生成断面图。

制作里程文件有几种方式,如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成,下面就制图中常用的两种里程文件制作方式作简要介绍。

一、由断面线制作里程文件1.展绘高程点1)点击“绘图处理”下拉菜单中的“展高程点”,展绘外业测量点数据文件,如下图图1:展绘高程点2)在软件下方状态栏处设置比例尺,然后回车确定,如图2:图2:设置图形比例尺3)打开野外数据文件,展绘高程点,如图3,图4图3,选择数据文件图4:展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线,横断面与此纵断面线垂直相交,如下图5:图5:绘制纵断面线3、用“由纵断面生成”工具生成里程文件1)在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6:图6:新建里程文件2)然后选择纵断面线,弹出如图7所示对话框。

图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式:其中结点表示处理纵断面线的结点不考虑等分;等分表示只对纵断面线等分不考虑结点;等分且处理结点则表示既处理结点也考虑等分纵断面线。

然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度,点击确定在图面上就会生成横断面线,如图8:图8 生成横断面线3)在新建了横断面线以后,再选择菜单中的生成,如下图9,弹出数据对话框,如图10图9 点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名,打开后弹出如图11所示对话框。

图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径,设置断面线上插值间距和起始里程,单击保存。

软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件,以hdm结尾的数据文件就是里程文件,在生成断面图的时候由它来生成;以dat结尾的数据文件为横断面的点数据文件,如图12图12 横断面的点数据文件横断面点数据格式为:点名,属性,Y坐标,X坐标,高程其中属性代表是第几个横断面4)如果用户需要对横断面进行修改,就要在第3)步之前使用其它编辑功能,如添加、变长、剪切和设计,对横断面进行修改,修改完毕后再做第3),生成里程文件及点数据文件。

横断面设计——精选推荐

横断面设计——精选推荐

第四章横断面设计【本章学习要点】本章主要学习横断面的组成及类型,公路建筑限界,路基边坡的确定,横断面设计方法,路基土石方数量计算及调配。

公路中线的法线方向剖面图称为公路横断面图。

公路横断面设计是根据行车对公路的要求,结合当地的地形、地质、气候、水文等自然因素,确定横断面的形式、各组成部分的位置和尺寸。

设计的目的是保证足够的断面尺寸、强度和稳定性,使之经济合理,同时为路基土石方工程数量计算、公路的施工和养护提供依据。

第一节路基横断面一、标准横断面高速公路和一级公路的路基横断面上下行用中央分隔带分开,其横断面由行车道、中间带、路肩以及紧急停车带、爬坡车道、变速车道等组成,如图4—1a所示。

二、三、四级公路的路基横断面由行车道、路肩以及错车道组成,如图4—1b所示。

a 高速公路及一级公路横断面b 二、三、四级公路横断面图 4-1 各级公路标准横断面图我国《标准》规定路基宽度、行车道宽度见表4-1。

一般情况下采用表4-1中的“一般值”,只有在地形特别困难和其他特殊情况限制时,局部路段才能使用“变化值”。

二、典型横断面公路典型横断面如图4—2所示。

a)b)c)h)d)e)g)图4-2 路基典型横断面一般路堤;挖方路基;半填半挖路基;沿河路堤;矮墙路堤;挡土墙路基;砌石路基;护肩路基;护脚路基;吹(填)砂(粉煤灰)路基(一)一般路堤路基填土高度小于 20m 大于0.5m 的路堤称为一般路堤;路基填土高度小于 0.5m 的路堤称为矮路堤,矮路堤必须在边坡坡脚处设计边沟。

当地面横坡度不陡于1∶5 时,可以直接填筑路基,地基可不予处理;当地面横坡度陡于1∶5 时,地基必须挖成台阶,台阶宽度不小于 1m ,台阶的底面应向内倾斜2%~4%,台阶的高度,填土时视分层填筑的高度而定,一般每层不大于 0.5m ;当地面横坡度陡于1∶2 时,除地基应挖成台阶外,还应设置支挡工程。

(二)一般路堑当路基挖方深度小于20m,一般地质条件下的路堑称为一般路堑。

cad绘制横断面

cad绘制横断面

在EXCEL中处理测量数据是利用函数“&”对数据进行连接处理,对所有的测量点都处理成:距中桩距离&“,”&高程,例如在图2中,桩号为K2+160左12m位置高程为691.420,可以在EXCEL工作表中一个相对应的单元格的公式栏中输入=“-12”&“,”&M307,结果单元格显示“-12,691.420”。

在EXCEL中一般按照下列原则处理横断面测量数据:1)每一个数据都要处理成(距离,高程)的形式且占用一个单元格。

2)每一个横断面数据(包括原地面测量数据和路床数据)只占用一行。

3)每一行中的横断面数据自左向右顺序依次是:原地面数据一路床数据,其中原地面数据的顺序是距离中桩最左边的数据依次到距离中桩最右边的数据,路床数据是距离中桩最右边数据依次到距离中桩最左边的数据。

4)每一行结尾几个单元格分别输入Auto CAD命令C、ucs、0,4、L。

最后在EXCEL中拖动填充柄或左键双击K2+160每一个单元格填充柄,EXCEL 就会进行自动填充K2+180-K2+240 中的所有数据。

3 使用功能3.1道路横断图自动绘制因为Auto CAD默认EXCEL从左面单元格移至右面单元格是一个键入回车键(Enter),这是Auto CAD能自动绘制横断面图形的一个关键。

对于道路横断图自动绘制,我们首先启动Auto CAD并打开一张新图,在命令行中输入“line”划线命令,Auto CAD在命令行中会提示“ _line指定第一点:”,然后打开EXCEL表格并复制整理完毕的所有测量数据,转到Auto CAD软件中,在命令行中“_line指定第一点:”后右键单击进行粘贴(或者Ctrl+V),AutoCAD会自动绘制横断面图。

一般绘制200-500个横断面图仅仅需要1-3s时间就可以自动完成,非常方便快捷。

下面我们来通过绘制K2+160断面图实例来具体说明Auto CAD如何自动绘图的全过程:①在Auto CAD键入“line”执行画直线命令;②在AutoCAD命令行中使用“Ctrl+V”粘贴所有复制的EXCEL数据;③Auto CAD在画直线命令下会从EXCEL粘贴内容中得到“-12,691.42”的具体位置,Auto CAD就会在“-12,691.42”位置上展上第一点,同时Auto CAD又会自动得到一个回车命令(因为在EXCEL中从“-12,691.42”单元格向右移至“0,691.65”单元格),Auto CAD又要执行“指定下一点”命令,那么会从粘贴内容中得到“0,691.65”数据,Auto CAD就会在“0,691.65”位置上绘制直线的第二点,Auto CAD又会自动要求输入下一点。

横断面绘制方法

横断面绘制方法

横断面绘制方法-CAL-FENGHAI.-(YICAI)-Company Onelexcel和AutoCAD相结合绘制横断面图横断面图的绘制一般需要专业的软件来绘制。

可以根据断面数据或从等高线图上获取数据来绘制,但在高程图上采集数据绘制时断面图精度受限于地形图点位精度和密度。

当需用高精度的断面图时就需实地现场采集断面数据来绘制。

一般用水准仪测量时数据格式如下:前视读数后视读数前视读数距离桩号距离左右两侧分别与里程前进方向的左右两侧相对应。

而用电子全站仪和RTK采集三维坐标是测绘发展到现阶段的的两种主要方向,且所测得的坐标能直接存储,在记算机上,通过程序处理直接绘制横断面图和计算出任意段的填挖土方。

具有效率高、不出错,(读错、记错、输错等)诸多优点,使断面测量内外业真正实现一体化。

但当我们在没有专业软件时,运用常用的软件excel和AutoCAD相结合绘制横断面图也是可行的,具体方法及步骤如下:一:线路横段面坐标系。

横断面测量是测定各里程两侧垂直于中线的各地形变化点及偏离中线的距离。

根据这一原则很容易将电子全战仪或RTK测得的X、Y换算各里程桩的距离,而Z坐标即为地面点的高程,但这种方法不能在实测时及时调整跑尺或RTK 流动站偏离横断面的方向和控制横段面的宽度。

建立横断面坐标系,即建立以各里程桩为坐标原点,以里程桩切线方向为卅轴,法线方向为Y,轴的临时坐标系统,;仪器在该坐标系中测得的)C值既为偏离W 轴(横断面的方向)的值,测得的Y值即为离)C轴的距离(即至中线的垂直距离),横断面坐标系如下左图所示。

X1XX1X*Y1横断面坐标系与测量坐标系的关系如上右图所示,将测量坐标系中的任一点P (XP, YP)转换成横断面坐标系中的坐标:XP=(XP —Xo')cosa + (YP —Yojsi naYP Z=(XP —Xo z)si na+(YP — YojcosaaAB=n —n/2*sign(YB-YA)-atan((XB-XA)/ (Y B-Y A))式中,Xo\ Yo,为断面里程桩在测量坐标系中的坐标值;a 为测量坐标系X 轴与断面坐标系)C 轴的夹角,即里程桩切线的方位角。

道路CASS绘制横断面图步骤

道路CASS绘制横断面图步骤

道路C A S S绘制横断面
图步骤
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
道路CASS绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开;
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定;
3、等高线——绘制等高线——手动输入等高距=0.5m——确定;
4、等高线——删三角网——PL命令——绘制PL线;
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面;
6、PL命令——绘制PL线;
7、查看横断面设计文件,如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度,如下图:
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT,选择里程文件HDM,选择里程文件对应数据DAT,点击确定,如下图:
确定后生成,如下图:
10、
弹出对话框
设置好参数后,点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处,指定横断面起点位置——绘制完成横断面;
框选图面范围——点击右键——点击空白处——生成计算结果。

道路CASS绘制横断面图步骤

道路CASS绘制横断面图步骤

道路CASS绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开;
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定;
3、等高线——绘制等高线——手动输入等高距=0、5m——确定;
4、等高线——删三角网——PL命令——绘制PL线;
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面;
6、PL命令——绘制PL线;
7、查瞧横断面设计文件,如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度,如下图:
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT,选择里程文件HDM,选择里程文件对应数据DAT,点击确定,如下图:
确定后生成,如下图:
10、
弹出对话框
设置好参数后,点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处,指定横断面起点位置——绘制完成横断面;
框选图面范围——点击右键——点击空白处——生成计算结果。

道路CASS绘制横断面图步骤

道路CASS绘制横断面图步骤

道路C A S S绘制横断面图
步骤
Prepared on 22 November 2020
道路C A S S绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开;
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定;
3、等高线——绘制等高线——手动输入等高距=——确定;
4、等高线——删三角网——PL命令——绘制PL线;
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面;
6、PL命令——绘制PL线;
7、查看横断面设计文件,如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度,如下图:
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT,选择里程文件HDM,选择里程文件对应数据DAT,点击确定,如下图:
确定后生成,如下图:
10、
弹出对话框
设置好参数后,点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处,指定横断面起点位置——绘制完成横断面;
框选图面范围——点击右键——点击空白处——生成计算结果。
