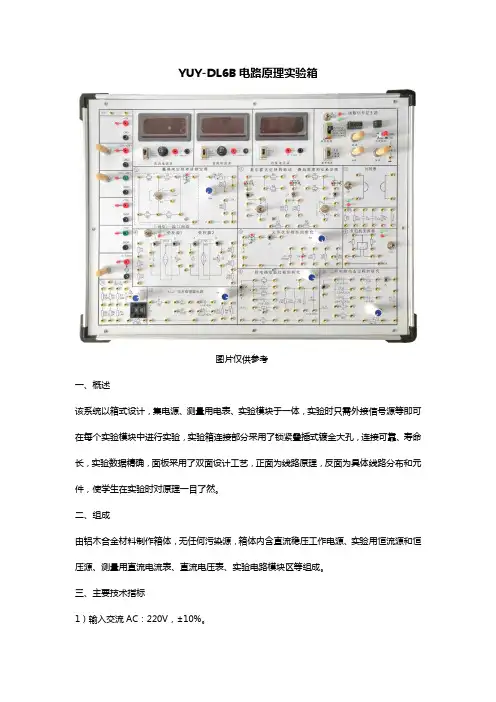

YUY-DL6B电路原理实验箱
YUY-DL6B电路原理实验箱图片仅供参考一、概述该系统以箱式设计，集电源、测量用电表、实验模块于一体，实验时只需外接信号源等即可在每个实验模块中进行实验，实验箱连接部分采用了锁紧叠插式镀金大孔，连接可靠、寿命长，实验数据精确，面板采用了双面设计工艺，正面为线路原理，反面为具体线路分布和元件，使学生在实验时对原理一目了然。
二、组成由铝木合金材料制作箱体，无任何污染源，箱体内含直流稳压工作电源、实验用恒流源和恒压源、测量用直流电流表、直流电压表、实验电路模块区等组成。
三、主要技术指标1）输入交流AC：220V，±10%。
2）直流稳压输出DC：±12V/1.5A，DC：5V/1.5A。
3）直流稳压可调输出:DC:0～±24V/1A连续可调输出,每路电源均有短路保护自动恢复功能。
4）恒流源：0～50mA可调恒流源输出，有开路保护功能。
5）提供数字式直流电流表2只，各分0~2mA、0~20mA、0~200mA共3档测量。
6）提供数字式直流电压表1只，分200mV、2V、20V共3档测量。
7）函数发生器输出波形：方波、三角波、正弦波频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
8）配置0-99Ω连续可调数字式电位器。
设计有扩展模块接入区1个，大小155×100mm。
安全保护措施：设计有电源输入输出专用保护电路板，具有接地保护、漏电过载过流保护功能，具有误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
11）整机消耗功率：≤0.5KVA12）机箱：坚固型铝合金框架，厚实的ABS塑料包角，参考外形尺寸480×360×150mm。
四、实验器件组成有1～2W电阻大于22只、电容不少于7只、电感不少于6只、电位器6只(2只500、2只1K、1只5K、1只100K），运放四组等，这些器件包含下列实验模块中。

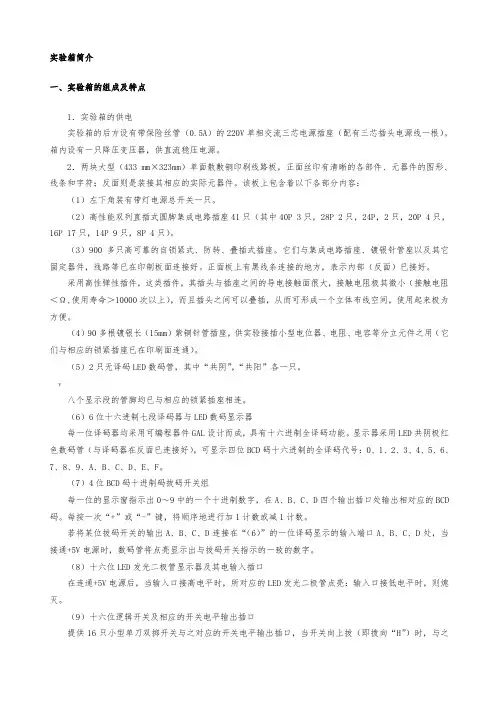

数字电子技术实验指导书(讲义)
实验箱简介一、实验箱的组成及特点1．实验箱的供电实验箱的后方设有带保险丝管（0.5A）的220V单相交流三芯电源插座（配有三芯插头电源线一根）。
箱内设有一只降压变压器，供直流稳压电源。
2．两块大型（433 mm×323mm）单面散敷铜印刷线路板，正面丝印有清晰的各部件、元器件的图形、线条和字符；反面则是装接其相应的实际元器件。
该板上包含着以下各部分内容：（1）左下角装有带灯电源总开关一只。
（2）高性能双列直插式圆脚集成电路插座41只（其中40P 3只，28P 2只，24P，2只，20P 4只，16P 17只，14P 9只，8P 4只）。
（3）900多只高可靠的自锁紧式、防转、叠插式插座。
它们与集成电路插座、镀银针管座以及其它固定器件，线路等已在印制板面连接好。
正面板上有黑线条连接的地方，表示内部（反面）已接好。
采用高性弹性插件，这类插件，其插头与插座之间的导电接触面很大，接触电阻极其微小（接触电阻＜Ω,使用寿命＞10000次以上），而且插头之间可以叠插，从而可形成一个立体布线空间，使用起来极为方便。
（4）90多根镀银长（15mm）紫铜针管插座，供实验接插小型电位器、电阻、电容等分立元件之用（它们与相应的锁紧插座已在印刷面连通）。
（5）2只无译码LED数码管，其中“共阴”，“共阳”各一只。
￥八个显示段的管脚均已与相应的锁紧插座相连。
（6）6位十六进制七段译码器与LED数码显示器每一位译码器均采用可编程器件GAL设计而成，具有十六进制全译码功能。
显示器采用LED共阴极红色数码管（与译码器在反面已连接好），可显示四位BCD码十六进制的全译码代号：0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。
（7）4位BCD码十进制码拔码开关组每一位的显示窗指示出0～9中的一个十进制数字，在A、B、C、D四个输出插口处输出相对应的BCD 码。
每按一次“+”或“-”键，将顺序地进行加1计数或减1计数。
YUY-528 立式电工实验装置
YUY-528 立式电工实验装置一、产品的特点：立式电工实验装置具有较完善的安全保护措施，较齐全的功能。
电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。
数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。
盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。
该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、实验台、实验屏和实验操作桌结构及功能：1、实验台构成与性能1.1.电源及参数1.1.1输入电源:三相四线电源，输入时指示灯亮1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。
电压稳定度<10－2，负载稳定度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%1.2.4方波响应:前沿/后沿≤100nS（开路）1.2.5最大输出幅度(开路)：f 1.2.6直流偏置(开路)：±l0V1.2.7输出阻抗Z：Z0=50Ω±5Ω1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
数字电路实验箱的使用实验报告
数字电路实验箱的使用实验报告
1、电源的打开顺序是：先开交流开关（实验箱中的船形开关），再开直流开关，最后打开各个模块的控制开关。
电源关掉的顺序刚好与此相反。
2、切忌在实验中带电连接线路，正确的方法是断电后再连线，进行实验。
3、实验箱主电路板上所有的芯片出厂时已全部经过严格检验，因此在做实验时切忌随意插拔芯片。
4、实验箱中的叠插连接线的使用方法为：连线插入时要垂直，切忌用力，拔出时用手捏住连线靠近插孔的一端，然后左右旋转几下，连线自然会从插孔中松开、弹出，切忌用力向上拉线，这样很容易造成连线和插孔的损坏。
5、实验中应该严格按照老师的要求和实验指导书来操作，不要随意乱动开关，芯片及其它元器件，以免造成实验箱的损坏。
元件库中的二极管和数码管一定要注意极性。
6、如果在实验中由于操作不当或其它原因而出现异常情况，如数码管显示不稳，闪烁，芯片发烫等，首先立即断电，然后报告老师，切忌无视现象，继续实验，以免造成严重后果。
1。
数电实验指导书
电子基础实验（数字部分）实验指导书成都大学电子信息工程学院电工电子基础实验室第一部分：实验箱介绍与辅助工具使用方法及注意 (3)1、WINDW AY实验箱特点及面板功能介绍 (3)2、多路电源接口 (4)第二部分数电实验 (5)实验一集成门电路功能的测试 (5)实验二组合逻辑电路 (10)实验三半加器和全加器 (14)实验四触发器 (16)实验五计数、译码及显示电路 (20)实验六时序逻辑电路设计 (25)第一部分：实验箱介绍与辅助工具使用方法及注意1、WINDWAY实验箱特点及面板功能介绍实验箱体特点：按照典型实例优化布局，接插便利；电路原理清晰，IC在面板正面便于维修更换。
分立器件焊接在反面，安全性和稳定性提高。
字符丝印在面板正面，直观明了；插孔采用焊接式，避免了传统螺丝拧紧的松动掉落缺陷。
导线采用灯笼式接头，接触更可靠，寿命更长；备有功能扩展区，使得实验更加灵活多样，学生创造能力的锻炼大大的增强；丰富的辅助工具，如数字示波器，DDS信号源，直流信号源，时钟源及分频电路使用更加方便；完整的使用说明书和实验仿真例程，学习更加事半功倍。
实验箱体组成：整流滤波电路稳压电路集成功率放大模块集成运放模块单管、两级、负反馈、差分放大模块电源模块压频转换模块数字示波器信号源模块单脉冲模块时钟源及分频电路数码管接口电路逻辑芯片接口区逻辑电平输入及输出显示模块功能扩展区2、多路电源接口提供4路固定电源提供2路直流可调信号源 调节范围：+1.25V~+11V （RV7调节） -1.25V~-11V （RV8调节）（使用时，可连接电压表工具进行精确调节。
不使用时，请关闭直流信号源）每个电源输出都有相应的电源指示灯，指示灯异常闪动时请检查电路接线错误。
.第二部分数电实验实验一集成门电路功能的测试一、实验目的1．熟悉集成门电路的工作原理和主要参数。
2．熟悉集成门电路的外型引脚排列及应用事项。
3．验证和掌握门电路的逻辑功能。
实验1 TTL基本门电路逻辑功能测试
平，允许输出端通过合适的电阻R接至电源Vcc。
9
实验一 TTL基本门电路逻辑功能测试
一．实验目的 １．掌握常用TTL逻辑门电路的逻辑功能，熟悉其型号、 外形和外引线排列。 ２．验证基本门电路的逻辑功能；了解控制门的控制作用 二．实验设备与器件 仪器或器材名称 数字电路实验箱 二4输入与非门集成电路 四2输入或非门集成电路 四2输入异或门集成电路 与或非门集成电路 四2输入与非门 型号规格 SAC-DGII-4 74LS20 74LS02 74LS86 74LS51 74LS00 数 量 １台 １片 １片 １片 １片 2片
(1).用与非门组成其它功能门电路的方法和步骤是怎 样的？ (2).异或门可用五个与非门组成，是否可用四个与非 门组成？试用公式推导之。
20
A B
&
O
&
1
O
Y
21
数字电路实验室(B602)
请同学们不要动实验箱里的元件 想看集成块的同学到门口桌上泡 沫板上看，看完后再插回原处
1
集成电路外引线排列规律
2
注意事项
1．实验前必须充分预习，完成指定的预习任务。 2．使用仪器和实验箱前必须了解其性能、操作方法及注意事项，
使用时应严格遵守。
3．实验时接线要认真，相互仔细检查，确定无误才能接通电源， 初学或没有把握应经指导教师审查同意后再接通电源。 4．数字电路实验注意： 实验前先要读懂集成块的外引线排列，分清电源、地、输入、
输出端，读懂集成块的逻辑功能表， 然后根据集成块的逻辑
功能设计、连接电路。
3
5．实验时应注意观察，若发现有破坏性异常现象(例如有元 件冒烟、发烫或有异味)应立即关断电源，保持现场，报 告指导教师。找出原因、排除故障，经指导教师同意再继 续实验。
电子技术综合实验箱使用说明
电子技术综合实验箱使用说明目录一、系统简介 (1)二、配置 (2)三、软、硬件安装 (2)四、系统功能介绍 (4)五、MCU单片机小系统详述 (22)六、ISE9.1简明教程 (36)七、电子技术综合实验箱实验项目简介 (48)实验一、流水灯控制实验 (48)实验二、数码管显示实验 (50)实验三、液晶显示实验 (52)实验四、串行A/D实验 (53)实验五、串行D/A实验 (54)实验六、232通讯实验 (55)实验七、鼠标键盘驱动及VGA显示实验 (57)实验八：简易电子琴实验 (61)实验九：音乐回放实验 (62)实验十：等精度频率计实验 (62)实验十一：DDS实验 (64)实验十一：扩展部分实验（只提供方案） (66)实验一、数字存储示波器 (66)实验二、频谱分析仪 (68)八、ISE9.1i安装步骤 (73)电子技术综合实验箱使用说明书一、系统简介电子技术综合实验箱是由长沙鑫三知科教设备有限公司研发的，以单片机与FPGA为核心的综合实验系统。
主要适用于各高校参加全国大学电子竞赛的赛前辅导，以及本科生的单片机与FPGA的入门级教学，同时该实验系统也可作为研究生、中小企业的电子工程师等使用者的开发平台和辅助培训工具。
开发工程师可使用VHDL语言、Verilog语言、原理图或方程式，结合Xilinx集成开发环境开发FPGA的应用，使用C语言或汇编语言开发单片机应用程序。
二、配置2.1 基本配置★ 1. 5V、3.3V、1.8V板上电源★ 2. 40万门SpartanⅢXC3S400 FPGA★ 3. 支持JTAG、Slave Serial、Select MAP 等多种加载模式★ 4. 支持FPGA EEPROM配置，EEPROM 芯片为XCF02S★ 5. 内置50MHZ晶振，满足高速设计要求★ 6. 以STC89c58RD+为核心的单片机最小系统★7. 高速AD/DA模块★8. 支持标准RS232串行接口★9. PS2键盘接口、PS2鼠标接口，支持3D、4D滚轮鼠标★10. VGA监视器接口，支持800×600、1600×1200或自定义分辨率★11. 12864点阵LCD显示（可选）2.2 可选配置★12. 大容量高速SRAM模块，容量128KB ★13. 直接数字合成DDS模块★14. 语音处理模块三、软、硬件安装3.1 开发套件内容★电子技术综合实验箱；★FPGA下载线；★串口电缆；★用户手册(含原理图和元器件清单)；★CD-ROM（含ISE7.1、ModelSim6.0、Keilc51、ISPlay v1.5开发软件（数据手册）；3.2 电子技术综合实验箱各模块基本配置：◎底板：★+12V、-12V、5V、-5V、3.3V、1.8V电源★VGA显示接口★PS2鼠标、键盘接口★RS232串行通信接口★音频输入/输出接口★LCD接口★2个独立按键★8个发光二极管★电源指示灯★各模块插座◎FPGA模块：★SpartanⅢXC3S400 40万门FPGA★XCF02S（2Mbit）Configuration PROM ★内置3.3V、2.5V、1.8V、1.2V电源★内置Jtag下载电路★电源指示★内/外部电源切换开关◎MCU模块：★51系列核心单片机，与多款型号兼容★地址、数据、中断等多种扩展接口★内置ISP下载电路★8个7段数码管★128*64点阵液晶★4行4列按键★32K静态SRAM★ TLC549 AD芯片★ TLV5618 DA芯片★11.059MHz晶振；3.3 硬件安装图 3.1 硬件安装示意图硬件的安装过程非常简单，如图3.1所示，将各模块插到对应的位置。
FTTH实验室配置清单(FTTX实验室、光纤接入网实验室、光纤入户实验室、综合布线)
福建北讯FTTH实训室本配置清单
福建北讯智能科技有限公司\福州翰睿电子科技有限公司
序号产品型号产品名称单位数量1NED0901FTTH光纤入户系统实训单元套1 2NEB0821光纤实训台台1 3NEB0825FTTH光纤系统实训装置台1 4NET0104FTTH光缆工具箱个2 5NET0103光缆工具箱个2 6NET0108综合布线工具箱个2 7NET0803光纤熔接机台2 8NET0823双波长单模光源个1 9NET0824双波长多模光源 个1 10NET0821光功率计个1 11NET0820光时域反射仪个1 12NET0311标签打印机台1 13NET0203电动起子把4 14NET0221多角度线槽施工器个4 15NET0241多角度线槽剪把4 16NET0503实训工作台张4 17NET0301人字梯个4 18NET0502线管存放架个1 19NET0501实训存储柜个1 20NEM0724FTTH耗材批1 21NEM0421FTTH实训教程套1 22NEF0170FTTH教学挂图套1小 计
2。
RGB-6型全数字流动硅箱说明书060817
产品介绍
RGB-6型全数字流动硅箱（CD型）是广州RGB公司最新研制生产的全数字调光硅箱。 其自带六路（ 606硅箱）、十二路（ 612硅箱）旋钮调光对光、带有 DMX-512数字信号输入 端和自动切换控制输入端，是一种新型全数字硅箱，因此可与国内外各类型的调光台配套使 用，作为其功率输出部分。
7
电源箱慨况
RGB-770电源箱是专为RGB-6型硅箱或7型硅箱组成的流动硅柜的电源统一供电而设 计的配套使用产品。RGB-770电源箱面板：有三相电源输入指示，有数字电压表三相切换 直观显示，带有DMX 512信号放大保护板及五孔输出插座，带有信号直通转接五孔插座， 带空气开关控制的单元相三芯32A电源备用插座2个；RGB-770电源箱背板：有三相四线自 锁式400A犀牛插输入，并有保护接地螺栓，配带有信号直通转接五孔插座及信号放大五孔 插座各1个，并配有备份DMX 512信号五针输入插座1个，可根据实际需要选择使用。
RGB-770电源箱面板图RGB-770来自源箱背板图主要技术参数
电源输入：三相、双相或单相交流电，相电压200-240VAC，频率50Hz/60Hz。 接 地：机箱背板带有可靠的接地螺栓。 输入、输出功率：自锁式400A大电流连接插单相输入，接线柱单相输出。 输入、输出信号：DMX-512（1990）。 连续使用时间：24小时。 绝缘电阻：＞2MΩ/1000VDC。 整机功耗：＜10W。
正常工作条件
环境温度：0℃～+45℃ 相对湿度：+40%～+80% 大气压强：0.8～1.6个标准大气压 工作环境：通风良好，无大量烟尘
8
RGB-770电源箱的使用
DMX-512信号的输入和输出（DMX-512：IN/OUT） 电源箱面板有三个横排五芯卡侬座，为DMX 512信号输入口（左数第一个）和输出口 （左数第二、三个），背板也有三个横排五芯卡侬座，为DMX 512信号输入口（左数第一个） 和输出口（ 左数第二、 三个） 。 DMX 512 D-OUT输出接口是与输入口直接连通 ；DMX 512 Amp. OUT信号输出口是经过光电隔离的，故信号输入口与电源箱、硅箱完全没有电气连接，并具 防雷防高压保护，以保证调光台等控制端设备的安全性。DMX 512放大输出口输出的信号经 过放大处理， 具有传送距离远 （可达1200米） 、 稳定性高等特点。 连接时， 来自调光台的DMX 信号线接1号柜面板的输入口（左数第一个），面板输出口（左数第二、三个）供连接下一 编号的航空柜的DMX输入，背板输出口（左数第二、三个）供连接该航空柜的硅箱；在正常 情况下1号柜的电源箱背板DMX信号输入口（左数第一个）接口为悬空，来自备份调光台的 DMX信号线不接入；当需要用备份调光台接入时或用主调光台在背板接入时，必须关掉主调 台电源或拔掉DMX信号线，再在背板备份信号输入端接入。 电源箱的电源输入 三相五线电源输入在电源箱背板上， 三相四线电源输入采用400A的犀牛插电缆接插件， 应使用红、 黄、 蓝、 黑四组400A孔式插头输入， 另地线输入采用线耳压线接入保护接地螺栓。 请使用本公司原配配件。 】：零线的线径务必大于等于相线线径 ！严禁使用 线径 小于相线线径的 零线 ！ 【特别警示 特别警示】 零线的线径务必大于等于相线线径！ 严禁使用线径 线径小于相线线径的 小于相线线径的零线 零线！ 如果使用不符合规格的零线，将可能带来严重的安全隐患！ 【注意】：插入电源插时，必须先接好地线、插入零线（黑色），再插相线（红色、 、蓝色 ），拨出电源插时必须按相反顺序 ，否则将可能出现严重事故 。 黄色 黄色、 蓝色） 拨出电源插时必须按相反顺序， 否则将可能出现严重事故。 地线接线柱 在电源箱背板左上端有一个地线接线柱，其与电源输入地线及电源箱连接。 【注意】：如果不接好地线，将可能带来严重安全事故。 其它说明 电源箱面板上为用户提供了二个单相三芯32A电源插座，为220V直通输出，可供连接 工作灯等使用，旁边的两个单相32A空气开关控制这两个插座电源通断。
数字电路实验箱使用说明
自制实验设备使用说明书设备名称：数字电路实验箱规格型号：研制单位：电工电子实验中心作者：佘新平李克举高秀娥研制时间：2011年8月目录一．技术指标二．实验箱电路面板结构三．实验箱电路面板实物照片四、实验箱使用说明五、实验箱可开设的实验六、实验箱使用注意事项一．技术指标（1）直流电源输入电压：+5 V、±15V（2）电路面板材料：玻纤。
尺寸：长= 430mm ，宽= 310mm ，厚= 2 mm二、实验箱电路面板结构电路面板结构如图1所示。
图1 电路面板结构分布图三、实验箱电路面板实物照片实物照片见图2。
四、实验箱使用说明（1）直流电源接线区：3组独立直流电压接线柱：+5V、GND、+15V、GND、－15V、GND。
用于将外部直流电压引入到实验箱，外部直流电压通过电源保护二极管到达各个单元电路及面板中多个红色+5V电压输出插孔，因此红色+5V电压输出插孔中的电压通常比外部直流电压低0.3V左右。
此外，实验箱带有短路报警和过压报警功能。
当电源开关处于“关”状态时，红色+5V 电压输出插孔仍有低电压输出（短路报警电路的需要），如果接线过程中导致+5V和GND 出现短路，则开始声、光报警，当电源开关处于“开”状态时，短路报警失效；当电源开关处于“开”状态时，如果外部直流电压超过6.5V，则开始声、光报警。
（2）数码管数字显示：2个七段数码管，引脚全部引出，可采用共阴极或共阳极数码管；另有2个BCD码输入七段数码管（安装了显示译码器CD4511）。
为了更换方便，均采用了IC插座。
（3）TTL逻辑电平显示：对输出电平的高、低进行显示。
输出电平为高时，红色发光二极管亮；输出电平为低时，绿色发光二极管亮。
图2 电路面板实物照片（4）TTL逻辑电平输出：提供12组TTL逻辑电平输出，采用拨码开关控制，拨上输出为高电平，拨下输出为低电平。
（5）单次脉冲、简单连续脉冲输出：脉冲输出均为TTL逻辑电平。
单次脉冲分为正、负两种单脉冲输出，采用白色按钮控制，发光二极管指示；简单连续脉冲分别为2Hz、8Hz、128Hz 和1024Hz ，发光二极管指示。
S-5型数字电路实验箱使用说明
S-5型数字电路实验箱使用说明S-5型数字电路实验箱主要用于由数字集成器件构成的脉冲与数字电路实验，也可用于模/数混合电路的实验。
实验箱上提供40脚转接插座，转接插座可以将外接的扩展板接入实验箱，扩展板上可以安装各种封装形式的超大规模集成器件（如可编程器件FPGA），从而扩大实验电路所用器件的范围。
数字电路实验箱面板图如图2所示，可分为电源、信号源、显示电路和接线插座4部分，这4部分的功能和使用方法分述如下：一、直流电源（一）、功能实验箱内部有一个将+9V电压转换为+5V电压（最大1A）的稳压电路，稳压后的+5V供TTL标准的各种数字集成器件使用。
此外，如果在实验中需要使用负电源，实验箱提供接线柱可以将外接的负电源接入。
（二）、使用方法1．+5V电源当实验中只用+5V电源时，应将外部直流稳压电源调至+9V，接在实验箱“+Ec”和“GND”两接线柱之间。
当合上“电源开关”后，实验箱内部稳压电路将+9V转换为+5V直流电源。
实验箱上标有“+5V”的插座均可输出+5V电源，标有“⊥”符号的均为“地”。
如果稳压电路工作正常，实验箱上的发光二极管LED15应亮，表明已有＋5V输出。
2.正负两组电源如果需要使用±5V两个极性相反、电压相同的电源，则在“＋Ec”与“GND”之间接+9V电源，在“-Ec”与“GND”之间外接-5V电源。
“电源开关”合上后，＋5V输出与上述相同，“-5V”电压在LED16下方的“-Ec”插座输出，LED16亮。
3.电源使用注意事项外接+9V电源不可将极性接反，若接反则LED15不亮，同时“+5V”端无输出电压。
外接负电源也不可接反，若接反则LED16不亮,但是，由于实验箱没有设置负电源稳压和保护电路，所以，当负电源接反后“-Ec”仍有输出。
如果外接正电源低于＋7.5V,则实验箱内部的直流转换电路将不能正常工作，应输出的＋5V电压将出现异常现象。
二、信号源（一）、功能实验箱上提供逻辑电平、单脉冲、时钟、固定逻辑电平和综合信号源共5类数字信号源，它们的功能是提供各种实验中所需的信号源。
YUY-SAD 数字模拟电路实验箱
YUY-SAD 数字/模拟电路实验箱YUY-SAD数字/模拟电路实验箱是根据最新的教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。
它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。
一、系统特点1、扩展性强。
实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口，输出显示接口、测量单元、实验扩展区，及实验模块电路，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。
2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。
4、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；6、电源输出均有过流保护，自动恢复功能。
7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
二、系统组成1、电源：输入：AC 220V±10%，50HZ输出：※DC：+5V，I ≥1A※DC：±12V，I ≥0.2A※DC：-5V～-12V可调，I ≥0.2A※DC：＋5V～＋27V可调，I ≥0.2A以上各路输出均有过流保护，自动恢复功能※AC V:7.5V×2；AC I≥0.15A2、直流信号源：双路–0.5V～＋0.5V；–5V～＋5V两档连续可调.3、函数发生器：输出频率：2Hz～90KHz，分四档可输出方波（0～20V）、三角波（0～15V）、正弦波（0～10V）4、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
5、固定频率脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；6、数字LED显示：（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。
六类配线架(模块化、整体式、角形)
六类配线架六类屏蔽配线架(模块化)产品概述：六类屏蔽配线架满足或优于现行的六类传输标准，性能超越六类250MHZ连接指标，适用于设备间的水平布线，设备以及集合点的互配端接，背部带有线缆导线架，可以保证快速、有效地固定线缆和屏蔽层接地，且有较大的正面标识空间，方便端口识别，便于端口之间的管理，符合19英寸机架安装标准。
产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.独特的PCB线路板线对平衡设计，减少干扰，通过余量高4.模块接触针触点采用高低错位技术，有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块、端接帽上，便于准确快速地完成端接7.后部的接地固定装置可方便、有效的接地8.锌合金整体压铸360度全方位屏蔽外壳设计，有效防止外部电磁干扰和信息泄漏9.带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径10.较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于端口管理11.模块化设计，便于安装，可根据需要配置安装模块，节约成本12.磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命13.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性14.采用塑料面板+钢质底板的整体结构，保证了产品的机械强度15.免工具端接方式，兼容T568A/B两种端接方式16.通过第三方权威机构检测，获得UL认证电气性能1.耐压强度：DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流：1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗：20MΩ6.工作温度：-25℃～70℃物理特性1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码:产品编码产品名称说明NORPS6M-24F六类屏蔽配线架模块化六类非屏蔽配线架(模块化)产品概述：六类非屏蔽配线架满足或优于现行的六类传输标准，性能超越六类250MHZ连接指标，适用于设备间的水平布线，设备以及集合点的互配端接，背部带有线缆导线架，可以保证快速、有效地固定线缆和屏蔽层接地，且有较大的正面标识空间，方便端口识别，便于端口之间的管理，符合19英寸机架安装标准。
电子电路实验箱(完稿)
3.8 电子电路实验箱使用电子电路实验箱进行电子电路实验，可以节省时间，减少元、器件损坏，提高实验效果。
本书中的大多数实验是在实验箱中进行的。
电子电路实验箱分为“模拟电路实验箱”和“数字电路实验箱”两种，分别用于“模拟电路实验”和“数字电路实验”。
下面介绍两种实验箱的特点和使用方法。
由于不同专业上述二课的开课次序不尽相同（有的先开“模拟电子技术”，有的先开“数字电子技术”），不一定先使用哪种实验箱，所以在介绍实验箱的结构特点时，难免有些地方略有重复。
3.8.1 THM-1型模拟电路实验箱使用说明THM－1型模拟电路实验箱是根据目前我国“模拟电子技术”教学大纲的要求，为了配合大专院校、中等专业学校、电视大学以及有关职工业余学校学生学习“模拟电路基础”等课程而制作、生产的新一代实验装置，它包含了全部模拟电路的基本教学实验内容及有关课程设计的内容。
本实验装置主要是由一整块单面敷铜印刷线路板构成，其正面（非敷铜面）印有清晰的图形线条、字符，使其功能一目了然。
板上设有可靠的各种集成块插座、镀银长紫铜针管插座及高可靠、高性能的自锁紧插件；板上还提供实验必需的直流稳压电源、低压交流电源以及相关的电子、电器元器件等。
故本实验箱具有实验功能强、资源丰富，使用灵活，接线可靠，操作快捷，维护简单等优点。
本实验箱所有的元器件均经精心挑选选，属于优质产品，可放心让学生进行实验。
整个实验功能板放置并固定在体积为0.46m×0.36m×0.14m的喷塑保护漆膜的铁皮箱内，净重7Kg。
一、组成和使用1．实验箱的供电实验箱的后方设有带保险丝管（0.5A）的22OV单相交流电源三芯插座，（配有三芯插头电源线一根）。
箱内设有三只降压变压器，供四路直流稳压电源之用和为实验提供多组低压交流电源之用。
2．一块大型（435mm×325mm）单面敷铜印刷线路板，正面丝印有清晰的各部件、元器件的图形、线条和字符，反面则是装接其相应的实际元器件。
YUY-SD3高频实训调试考试实验箱
YUY-SD3高频实训调试考试实验箱一、功能介绍射频电子实训考核系统，是射频电子工作站的系列产品。
射频电子工作站对单元电路及小的系统电路进行了分析。
整个课程需要一个完整的实训体系，对射频电路进行一个综合的训练。
射频电子实训考核系统以一个完成收发信机为电路参考，把收发信机的电路分成6个相对独立的部分，对每一个单元电路进行故障设置，由学生进行排除，故障全部排除掉后，收发信机正常工作。
考核系统由两大部分组成一是学生实训考核机，二是手持式出题机。
二者之间通过USB/串口通信。
手持式出题机内置出题和自动评判两个系统，题库中预设20个故障，老师可任意组合后通过USB口设置给学生用的实训考核机，学生开始实训，故障排除后老师可用手持式出题机进行自动评判，给出结果。
二、考试内容：1、小信号谐振放大器双调谐回路谐振放大器实训。
静态工作点偏置类故障，谐振回路失谐类故障，耦合类故障2、高频功率放大器及调幅发射实训功放状态类故障，谐振回路失谐类故障，耦合类故障，载波输入类故障3、LC本地振荡器实训功放状态类故障，起振条件类故障，频率失谐类故障，输入匹配类故障4、中频放大实训静态工作点偏置类故障，耦合类故障，其它类故障5、混频器实训信号输入类故障，工作点类故障，耦合类故障6、检波电路实训检波失真类故障（懒性失真），切割失真类故障，耦合输出类故障三、电路板硬件1、手持式题机2、学生实训考核机控制电路、通信电路双调谐回路谐振放大器电路。
高频功率放大器及调幅发射电路LC本地振荡器电路中频放大器电路混频器电路检波电路四、配置表五、考试系统出题机图六、考试训练机图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YUY-SD6型数字电路实验箱
价格:4000元
一、系统组成
1、电源：交流输入：220V±10% 、50Hz
固定直流输：出5V/2A、-5V/0.5A、±12V/0.5A 、；
可调直流输出：+1.2V～+12V（/0.5A）、-1.2V～-12V（/0.5A）
2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
3、连续脉冲源：0～1MHz。
4、固定频率脉冲源16路，输出为TTL电平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
5、时序脉冲发生电路及启停控制电路。
可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。
6、六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz。
7、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。
8、十六位逻辑电平指示灯：指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。
9、数码管显示：四位由七段LED数码管组成的BCD码译码显示电路，及2位七段LED数码管。
供数字钟、日历等实验显示用。
10、扬声器及驱动电路。
可用作时钟报时、报警及音乐演奏的发声装置。
11、BCD码开关二组。
提供BCD输入。
12、逻辑笔，红色：高电平；绿色：低电平；橙色：高阻；
13、可变电位器4只，阻值分别1K，50K，100K，680K。
14、开放实验区，用于扩展实验、课程设计使用。
（1）提供40芯锁紧插座2只，20芯锁紧插座3只，16芯锁紧插座4只，14芯锁紧插座4只，可插8芯～40芯的各种IC。
（2）分立元件接插区，可接插电阻、电容、稳压管、二极管、三极管等元器件，方便扩展。
二、实验项目
1、门电路的逻辑功能及测试实验
2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一）R-S、D、JK
4、触发器实验（二）三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验
20、拔河游戏机实验
21、随机存储器及其应用实验
22、8路抢答器电路设计实验
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路
26、篮球竞赛30S计时器
三、实验室每人每套配置方案(二人为一组，一组用一张实验桌)
1、-SD6 必配1台。
2、示波器自配1台。
3、万用表自配1只。
4、实验桌自配1张。
5、实验椅自配2把。
