光纤传感器的三大要素
光纤传感器
学性质（如光的强度、波长、频率、相位、
偏振态等）发生变化，成为被调制信号光，
再经过光纤送入光探测器，经解调器解调
后，获得被测参数。
（二）光纤传感器的结构
光纤传感器由光源、光纤、光电元件(光探测器）三部分构成。
1、光源：（1）白炽光源。
（2）气体激光器。
（3）晶体激光器。（4）固态光源。（5）光源选择准则。
功能型光纤传感器
功能型光纤传感器的原理结构图
2．非功能型光纤传感器（传光型传 感器、混合型传感器）
在非功能型光纤传感器中，光纤不是敏 感元件，它只起到传递信号的作用。传感 器信号的感受是利用光纤的端面或在两根 光纤中间放置光学材料、机械式或光学式 的敏感元件，感受被测物理量的变化。
非功能型光纤传感器
光纤传感器特点
光纤传感器与常规传感器相比，有如下优点： 1. 具有很高的灵敏度。 2. 频带宽动态范围大。 3. 光纤直径只有几微米到几百微米；抗拉强度为 铜的17倍。而且光纤柔软性好，可根据实际需要 作好各种形状，深入到机器内部或人体弯曲的内 脏等常规传感器不宜到达的部位进行检测。 4. 测量范围很大，如测量物理量有：声场、磁场、 压力、温度、加速度、转动、位移、液位、流量、 电流、辐射等。
光线在临界面上发生的内反射示意图
光纤传光原理
阶跃型多模光纤中子午光线的传播
பைடு நூலகம்
光纤用途
传输信号
光纤本身所具有的特性会随温度、位移、 压力等物理量发生变化。
二、 光纤传感器的基本原理、分类及结构
（一）、光纤传感器的基本原理
光纤传感原理
光纤传感原理光纤传感原理是利用光纤中光的传播特性来实现传感的原理。
光纤传感技术是一种基于光纤的传感器技术，利用光或光波的性质来实现对环境中物理量的检测和测量。
光纤传感器通常由光源、光纤传输介质和接收器三部分组成。
光纤传感器中的光源可以是激光器或波长可调谐的光源，通过调节光源的发射特性，可以实现对不同波长的光进行传输。
光纤传感器中的光纤传输介质通常是由高纯度玻璃或塑料制成的细长光纤。
光纤具有优异的光学性能，可以实现对光的传输、分配和耦合。
光纤的细小尺寸和柔性使得它可以方便地用于各种复杂的环境中。
光纤传感器中的接收器是用来接收从光纤中传输过来的光信号，并将其转化为电信号进行处理和分析。
接收器通常包括光电转换器和信号处理电路。
光电转换器主要是将光信号转化为电信号的装置，常见的光电转换器有光电二极管和光电倍增管等。
信号处理电路用于对接收到的电信号进行放大、滤波和解码等操作，从而实现对光信号的准确检测和测量。
光纤传感器的工作原理可以通过不同的机制来实现。
常见的光纤传感器工作原理包括光耦合效应、光纤衍射效应、光纤干涉效应、光纤散射效应等。
其中，光耦合效应是利用光在光纤中的传输特性和与外界物体的光发射与接收来实现测量。
光纤衍射效应是通过测量光纤中的衍射现象来实现对环境参数的测量。
光纤干涉效应是利用光在光纤中的干涉现象来实现对物理量的测量。
光纤散射效应是通过测量光在光纤中的散射现象来实现对环境的检测。
总之，光纤传感原理是利用光在光纤中的传播和与外界环境的相互作用来实现对环境参数的测量和检测。
光纤传感技术在工业、军事、医疗等领域具有广泛的应用前景，可以实现对温度、压力、应变、湿度等物理量的高精度测量和监测。
光纤传感器ppt讲解可修改文字
n n 1为纤芯折射率 ， 2 为包层折射率
arcsinNA是一个临界角，
θ> arcsinNA，光线进入光纤后都不能传播而在包层消失；
θ< arcsinNA，光线才可以进入光纤被全反射传播。
数值孔径的意义是无论光源发射功率有多大，只有2 张角之内的光被
光纤接受传播。一般希望光纤有大的数值孔径，这样有利于耦合效率的提高。 但数值孔径越大，光信号将产生大的“模色散”，入射光能分布在多个模式 中，各模式速度不同，因此到达光纤远端的时间不同，信号将发生严重的畸
非功能型光纤传感器
传光型光纤传感器的 光纤只当作传播光的媒介， 待测对象的调制功能是由其它光电转换元件实现的， 光纤的状态是不连续的，光纤只起传光作用。
三 介绍几种光纤传感器
1，光纤压力传感器
Y形光纤束的膜片反射型光纤压力传感器如 图。在Y形光纤束前端放置一感压膜片，当膜片 受压变形时，使光纤束与膜片间的距离发生变化， 从而使输出光强受到调制。
6 光纤传感器的类型
光纤传感器按其作用方式一般分为两种类型： 一 功能型光纤传感器， 二 非功能型光纤传感器。
功能型光纤传感器
这类传感器利用光纤本身对外界被测对象具有敏 感能力和检测功能，光纤不仅起到传光作用，而且 在被测对象作用下，如光强、相位、偏振态等光学 特性得到调制，调制后 的信号携带了被测信息。
（3）传输损耗
由于光纤纤芯材料的吸收、散射、光纤弯曲处的辐射损耗等 的影响，光信号在光纤中的传播不可避免地要有损耗，光纤的传输 损耗A可用下式表示
-10 lg I0
A=
I
L
式中 L ——光纤的长度 I0——光纤入射端的光强 I——光纤输出端的光强
光纤传感器基本原理1
实现纵向、径向应变最简便的方法是采用一个空心的 压电陶瓷圆柱筒(PZT)，在这个圆柱筒上缠绕一圈或多圈 光纤，并在其径向或轴向施加驱动信号，由于PZT筒的直 径随驱动信号变化，故缠绕在其上的光纤也随之伸缩。光 纤承受到应力，光波相位随之变化。
(2)温度应变效应
若光纤放置在变化的温度场中，并把温度场变化等效 为作用力F时，那么作用力F将同时影响光纤折射率、和 长度L的变化。由F引起光纤中光波相位延迟为
(3)反射系数型
光波在入射界面上的光强分配由菲涅尔公式描述，界面强度 反射系数由菲涅尔反射公式给出
由反射系数的菲涅尔公式知道， 当光波以大于临界面(θc=sin-1n)的θ角 入射到n1、n3介质的界面上时，若n3 介质由于压力或温度的变化引起n3的 微小改变，相应会引起反射系数的变 化，从而导致反射光强的改变，利用 这一原理可以设计出压力或温度传感 器。
二、强度调制机理
强度调制光纤传感器的基本原理是待测物理量引起 光纤中的传输光光强变化。通过检测光强的变化实现对 待测量的测量，其原理如下图所示。
Pi Pi
P0 P0
强度调制方式很多，大致可分为以下几种:反射式强度 调制、透射式强度调制、光模式强度调制以及折射率和吸 收系数强度调制等等。一般透射式、反射式和折射率强度 调制称为外调制式，光模式称为内调制式。
(1)光纤折射率变化型
一般光纤的纤芯和包层的折射率温度系数不同。在温度恒定 时，包层折射率n2与纤芯折射率n1之间的差值是恒定的。当温 度变化时， n2 、 n1之间的差发生变化，从而改变传输损耗。因 此，以某一温度时接收到的光强为基准,根据传输功率的变化可 确定温度的变化。
(2)渐逝波耦合型
通常，渐逝波在光疏媒质中深入距离有几个波长时．能量就 可以忽略不计了。如果采用一种办法使渐逝场能以较大的振幅穿 过光疏媒质，并伸展到附近的折射率高的光密媒质材料中，能量 就能穿过间隙，这一过程称为受抑全反射。
光纤传感器品牌和参数指标
光纤传感器品牌和参数指标
光纤传感器是一种利用光纤作为传感元件的传感器，常用于测量温度、压力、应变等物理量。
目前市面上有许多知名的光纤传感器品牌，例如Honeywell、OMRON、Keyence、FiberSensys、FISO Technologies等。
这些品牌都提供各种不同类型和规格的光纤传感器，以满足不同应用场景的需求。
光纤传感器的参数指标通常包括以下几个方面：
1. 灵敏度，光纤传感器的灵敏度是指其对被测量的物理量变化的响应能力，一般以单位变化引起的传感器输出信号变化来表示。
2. 分辨率，光纤传感器的分辨率是指其能够分辨出的最小物理量变化，分辨率越高，测量精度越高。
3. 测量范围，光纤传感器的测量范围是指其能够有效测量的物理量的范围，不同型号的光纤传感器具有不同的测量范围。
4. 响应时间，光纤传感器的响应时间是指其从接收到输入信号到产生输出信号的时间，响应时间越短，传感器的实时性越好。
5. 工作温度范围，光纤传感器的工作温度范围是指其能够正常
工作的温度范围，一般来说，工作温度范围越宽，适用性越强。
除了以上参数指标外，光纤传感器还可能具有其他特殊的参数
指标，如防护等级、耐久性等，这些参数指标会根据具体的应用需
求而有所不同。
选择合适的光纤传感器时，需要根据实际应用场景
的要求来综合考虑这些参数指标，以确保传感器能够满足实际需求。
光纤传感器
光纤传感器郭兆誉自实1201摘要：光纤传感技术是一种兴起于二十世纪七十年代的，以光波为载体，光纤为媒质，感知和传输外界被测信号的新型传感技术。
经过三十多年的发展，已经广泛的应用到了各种领域当中，比如城市建设，电力系统，石油化工，环境监测等行业。
这篇文章介绍了光纤传感器的基本构成和组成原理，优缺点，以及其在管道监测中的应用。
关键词：光线传感器光纤传感技术管道监测1、传感器的基本构成和组成原理以光纤技术为基础的光纤传感器，主要是由光源、光纤与探测器3部分组成，光源发出的光耦合进光纤，经光纤进入调制区，在调治区内，外界被测参数作用于进入调区内的光信号，是其光学性质如光的强度、相位、偏振态、波长等发生变化成为被调制的信号光，再经过光纤送入光探测器而获得被测参数，光纤传感器中的光纤通常由纤芯、包层、树脂涂层和塑料护套组成，纤芯和包层具有不同的折射率，树脂涂层对光纤起保护作用，光纤按材料组成分为玻璃光纤和塑料光纤；按光纤纤芯和包层折射率的分布可分为阶跃折射率型光纤和梯度折射率光纤两种。
光纤能够约束引导光波在其内部或表面附近沿轴线方向向前传播，具有感测和传输的双重功能，是一种非常重要的智能材料。
2、光纤传感器的类型及特点光纤传感器的类型很多，按光纤传感器中光纤的作用可分为传感型和传光型两种类型。
传感型光纤传感器又称为功能型光纤传感器，主要使用单模光纤，光纤不仅起传光作用，同时又是敏感元件，它利用光纤本身的传输特性经被测物理量作用而发生变化的特点，使光波传导的属性(振幅、相位、频率、偏振)被调制。
因此，这一类光纤传感器又分为光强调制型，偏振态调制型和波长调制型等几种。
对于传感型光纤传感器，由于光纤本身是敏感元件，因此加长光纤的长度可以得到很高的灵敏度。
传光型光纤传感器又称非功能型光纤传感器，它是将经过被测对象所调制的光信号输入光纤后，通过在输出段进行光信号处理而进行测量的。
在这类传感器中，光纤仅作为传光元件，必须附加能够对光纤所传递的光进行调治的敏感元件才能组成传感元件。
矩阵型光纤传感器工作原理
矩阵型光纤传感器工作原理
矩阵型光纤传感器是一种利用光纤传输光信号进行测量和探测的传感器。
它通
常由光源、光纤传感器、光纤网络和信号处理器等部分组成，能够实现对物理量、化学量等的检测和监测。
其工作原理如下：
1. 光源：矩阵型光纤传感器的光源通常是LED或激光器，它产生的光通过光
纤传输到传感器部分。
2. 光纤传感器：光纤传感器是矩阵型光纤传感器的核心部件，它由一根或多根
光纤组成，光纤的材料和结构会影响传感器的灵敏度和分辨率。
光纤传感器的表面通常会被涂覆一层感光物质，当感光物质受到外部刺激时，会改变光纤传感器的光学特性，从而实现对外部环境的监测。
3. 光纤网络：光纤网络是将光纤传感器连接在一起的网络，能够实现对多个传
感器的同时监测和测量。
光纤网络的结构和布局会影响传感器系统的整体性能。
4. 信号处理器：光纤传感器通过光信号传输到信号处理器进行信号处理和分析，通常会采用光纤光谱分析等技术，将光信号转换为电信号进行测量和分析。
信号处理器的性能和算法会直接影响传感器系统的测量精度和响应速度。
总的来说，矩阵型光纤传感器的工作原理是通过光信号的传输和光学特性的变
化来实现对外部环境的监测和测量。
其优点包括高灵敏度、高分辨率、免受电磁干扰等，因此在工业、医疗、环境监测等领域有着广泛的应用前景。
光纤传感器的组成结构,光纤传感器的应用及其优缺点
光纤传感器的组成结构,光纤传感器的应用及其优缺点光纤传感器的组成结构，光纤传感器的应用及其优缺点传感技术是当今世界发展最为迅速的高新技术之一。
新型传感器不仅追求高精度、大量程、高可靠、低功耗和微型化，并且向着集成化、多功能、智能化和网络化的方向发展，以满足工业、农业、国防和科研等各个领域的需求。
光纤传感技术是20世纪70年代随着光纤技术和光通信技术的发展而迅速发展起来的。
它代表了新一代传感技术的发展趋势。
光纤传感器的产业已被国内外公认为最具有发展前途的高新技术产业之一，它以技术含量高、经济效益好、渗透能力强、市场前景广等特点为世人所瞩目。
光纤最早的出现的目的是用于传输光，在20世纪70年代初生产出低损耗光纤后，光纤用于长距离传递信息，是光纤通信的基石，也可以豪不夸张的说光纤也是现代信息社会的基石。
由于光纤不仅可以作为光波的传输媒质，而且光波在光纤中传播的特征参量（振幅、相位、偏振态、波长等）会因外界因素（如温度、压力、应变、振动、声音、磁场、折射率、扭曲、等）的作用而间接或直接地发生变化，分析这些变化就可以得到外界作用的某些性质，从而可将光纤用作传感器元件来探测各种物理量、化学量和生物量，这就是光纤传感器的基本原理。
光纤传感器的基本结构由光源、传输光纤和光检测部分组成。
考虑到光纤传输已经很简单，通常一套完整的光纤传感器主要由传感器和解调仪构成。
光源发出的光耦合进光纤，经光纤进入调制区；在调制区内外界被测参数作用于进入调制区内的光信号，使其光学性质如光的强度、波长、频率、相位、偏振态等发生变化成为被调制的信号光：再经过光纤送入光检测器，光检测器对进来的光信号进行光电转换，输出电信号；最后对电信号进行信号处理而得到可用信号，从而获得被测参数。
光纤传感器的组成结构光纤传感器网的三种基本构成光纤传感器网有三种基本构成，其中一个叫单点式传感器。
一根光纤在这里仅仅起到传输的作用，另外一种叫多点式传感器，在这里一根光纤把很多传感器串起来，这样很多传感。
光纤传感器测量转速原理
光纤传感器测量转速原理光纤传感器是利用光的传输来实现测量的一种传感器。
它的应用范围非常广泛，譬如机电加工、医疗器械、农业生产等等，由于它有很多的优点，所以其使用越来越广泛。
一、光纤传感器的构成光纤传感器主要分为三部分，分别是光纤、光源和光接收器。
首先是光源，它可以是LED、激光等光源，其作用是将光引入到光纤中。
其次是光接收器，它可以是光电二极管或是光纤仪器来进行光的接收。
最后是光纤，光纤是传感器的灵魂所在，它起到传输光的作用，传输的过程中对应着一种反射关系，而这种反射关系也是光纤传感器测量转速原理的基础。
二、光纤传感器测量转速的原理光纤传感器的工作原理是利用光纤中的反射关系来实现测量转速。
当被测物体是圆形的时候，可以将光纤缠绕在被测物体上，当物体旋转时，激光通过光纤中的反射，当反射光进入光接收器时，通过反射点数来计算被测物体的转速。
三、光纤传感器测量转速的优势光纤传感器测量转速的具体优势有以下几个方面：（1）精度高。
使用光纤传感器进行转速测量的工作过程和结果是非常准确的。
（2）安全性高。
光纤传感器测量转速不需要直接接触物体，所以可以避免在测量过程中受到伤害的风险。
（3）稳定性高。
光纤传感器的构成非常简单，内部没有机械部件，操作起来相比其他测量方法更稳定。
（4）易于操作。
光纤传感器的操作简单，需要的设备也比较简单，只需要一个光纤和接收器，不需要额外的组件。
总之，光纤传感器是一种非常有用的技术，而它在测量转速方面的应用也非常广泛。
通过上文的介绍，我们可以发现光纤传感器测量转速的原理是非常简单的，但是却可以提供非常精确和可靠的结果，因此适用范围非常广泛。
希望大家能够认真学习和应用这一技术，以便彻底掌握它的工作原理和应用方法，为实际工作中的需要带来更多的创新和发展。
简述光纤传感器的组成和工作原理
简述光纤传感器的组成和工作原理
光纤传感器的组成包括光源、光纤和光电探测器。
光源通常是一种发出可见光或红外光的光源，如LED。
光源发出的光经过光纤传输到目标位置。
光纤是一种由高纯度玻璃或塑料材料制成的细长光导纤维，具有良好的光传输性能。
光纤分为两种类型：光导纤维和光束纤维。
光导纤维用于传输光信号，而光束纤维用于将光束聚焦到目标位置。
光电探测器用于接收光纤传输过来的光信号，并将其转换为电信号。
常用的光电探测器包括光电二极管（Photodiode）和光电倍增管（Photomultiplier Tube）。
光电探测器的选择取决于应用需求和信号要求。
光纤传感器的工作原理是利用光的传输和接收过程中的变化来检测目标物的变化或环境参数的变化。
当光纤传输过程中遇到目标物或环境参数发生变化时，光的传输特性会发生改变，如光强度、光频率、光相位等。
光电探测器将这些变化转换为电信号，并经过信号处理后，可以得到目标物的信息或环境参数的变化。
光纤传感器的工作原理
光纤传感器的工作原理
光纤传感器是一种利用光信号进行测量和检测的装置。
它的工作原理基于光信号的传输和变化。
光纤传感器由光源、光纤和光信号检测器三个主要部分组成。
光源发出光信号，经过光纤传输到需要检测的目标位置，并由光信号检测器接收和测量。
光纤传感器可根据不同的原理进行分类，如干涉型光纤传感器、散射型光纤传感器和吸收型光纤传感器等。
干涉型光纤传感器的工作原理是基于光的干涉现象。
当光信号经过目标位置时，目标的特性或条件会引起光的相位发生变化，从而导致光的干涉现象发生。
干涉现象的变化可通过测量光信号的相位差或幅度差来确定目标的特性或条件。
散射型光纤传感器的工作原理是基于光的散射现象。
当光信号经过目标位置时，目标表面的微小不均匀性或颗粒会使光发生散射。
散射的强度和分布可用来测量目标的特性或条件。
吸收型光纤传感器的工作原理是基于光的吸收现象。
通过测量光信号在目标位置上的吸收程度，可以确定目标的特性或条件。
光纤传感器具有高精度、高灵敏度、抗干扰性强等优点，被广泛应用于工业、医疗、环境监测等领域。
无论是温度、压力、湿度、位移还是化学物质的浓度等参数的检测，光纤传感器都能提供准确可靠的测量结果。
光纤传感器
fs fi1c vco1sco2s
P L
θ1 Θ2
v
O
4、相位调制传感器
被测对象导致光的相位变化，然后用干涉仪来检测这种相位变化而得到被测对象的信息。 利用光弹效应的声、压力或振动传感器； 利用磁致伸缩效应的电流、磁场传感器； 利用电致伸缩的电场、电压传感器
利用Sagnac效应的旋转角速度传感器（光纤陀螺） 优点：灵敏度很高， 缺点：特殊光纤及高精度检测系统，成本高。
损 耗 / ( d－B )1·k m
10 0 50
10
5
实验
红外
吸收
1
0.5
瑞 利 散射
紫 外 吸收 0.1
0.05
波 导 缺陷
0.01 0.8
1.0
1.2
1.4
1.6
波 长 / m
散射损耗主要由材料微观密度不均匀引起的 瑞利散射和由光纤结构缺陷(如气泡)引起的散射 产生的。 结构缺陷散射产生的损耗与波长无关。
材料色散是材料的折射率随频率变化引起的色散，因此材料色散引起的脉冲展宽与光源谱宽成正比。对于多 模渐变型光纤，如果采用激光器(LD)作光源，其谱宽一般为1-2nm，故可忽略材料色散。此时，脉冲展宽主要 由模间色散决定。但是，当光源为发光二级管(LED)时，由于其谱宽大约为30—50nm，故增加了材料色散的 影响。这时，材料色散和模问色散相比不可忽略。

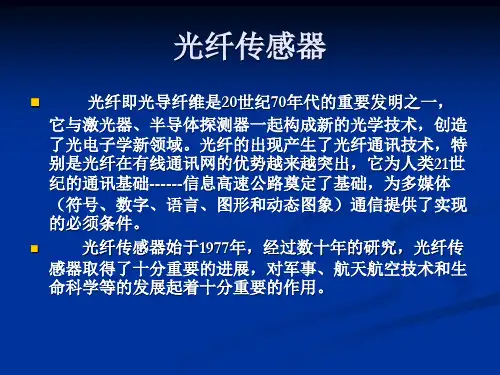

光纤传感器
一、基础知识
光纤传感器
光纤传感器(FOS Fiber Optical Sensor)是20世纪70年代中期发展起来的一种基于光导纤维的新型传感 器。它是光纤和光通信技术迅速发展的产物，它与以电为基础的传感器有本质区别。光纤传感器用光作为敏感 信息的载体，用光纤作为传递敏感信息的媒质。因此，它同时具有光纤及光学测量的特点。
光纤传感器原理以及应用
光纤传感器原理以及应用一光纤传感器的原理光纤传感器由光源、入射光纤、出射光纤、光调制器、光探测器以及解调制器组成。
其基本原理是将光源的光经入射光纤送人调制区，光在调制区内与外界被测参数相互作用，使光的光学性质(如强度、波长、频率、相位、偏正态等)发生变化而成为被调制的信号光，再经出射光纤送入光探测器、解调器而获得被测参数。
光纤传感器按传感原理可分为两类：一类是传光型(非功能型)传感器[2]，另一类是传感型(功能型)传感器[3]。
在传光型光纤传感器中，光纤仅作为光的传输媒质，对被测信号的感觉是靠其它敏感元件来完成的，这种传感器中出射光纤和入射光纤是不连续的，两者之间的调制器是光谱变化的敏感元件或其它性质的敏感元件。
在传感型光纤传感器中光纤兼有对被测信号的敏感及光信号的传输作用，将信号的“感”和“传” 合而为一，因此这类传感器中光纤是连续的。
由于这两种传感器中光纤所起的作用不同，对光纤的要求也不同。
在传光型传感器中光纤只起传光的作用，采用通信光纤甚至普通的多模光纤就能满足要求，而敏感元件可以很灵活地选用优质的材料来实现，因此这类传感器的灵敏度可以做得很高，但需要较多的光耦合器件，结构较复杂；传感型光纤传感器的结构相对来说比较简单，可少用一些耦合器件，但对光纤的要求较高，往往需采用对被测信号敏感、传输特性又好的特殊光纤。
到目前为止，实际中大多数采用前者，但随着光纤制造工艺的改进，传感型光纤传感器也必将得到广泛的应用。
按光在光纤中被调制的原理不同，光纤传感器可分为：强度调制型、相位调制型、偏振态调制型、频率调制型、波长调制型等。
迄令为止，光纤传感器能够测定的物理量已达七十多种。
二光纤传感器特点与传统的传感器相比，光纤传感器具有独特的优点：(1) 灵敏度高由于光是一种波长极短的电磁波，通过光的相位便得到其光学长度。
以光纤干涉仪为例，由于所使用的光纤直径很小，受到微小的机械外力的作用或温度变化时其光学长度要发生变化，从而引起较大的相位变化。
光纤传感器的工作原理
光纤传感器的工作原理
光纤传感器是一种利用光学原理进行测量的传感器，它能够通过光的传输和反
射来实现对环境参数的监测和测量。
光纤传感器的工作原理主要包括光的传输、光的衰减和光的检测三个方面。
首先，光纤传感器的工作原理涉及光的传输。
光纤是一种能够传输光信号的细
长光导纤维，它能够将光信号沿着光纤传输到需要监测的位置。
光纤的传输过程中，光信号会受到折射和反射的影响，从而实现对光信号的定向传输和控制。
其次，光纤传感器的工作原理还涉及光的衰减。
在光纤传输的过程中，光信号
会因为各种因素而逐渐衰减，比如光的散射、吸收和反射等。
通过对光信号衰减程度的测量，可以实现对环境参数的监测，比如温度、压力、湿度等。
最后，光纤传感器的工作原理还包括光的检测。
光纤传感器通常会在需要监测
的位置设置光检测器，用于接收经过光纤传输的光信号并将其转换成电信号。
通过对电信号的测量和分析，可以得到环境参数的具体数值，并实现对环境参数的实时监测和测量。
总的来说，光纤传感器的工作原理是基于光的传输、衰减和检测这三个基本过
程来实现的。
通过对这些过程的精确控制和测量，光纤传感器能够实现对环境参数的高精度监测和测量，具有灵敏度高、抗干扰能力强等优点，因此在工业、医疗、环境监测等领域有着广泛的应用前景。
光纤传感器的组成
光纤传感器的组成光纤传感器是一种利用光纤作为传感元件的传感器。
它主要由光源、光纤和光电探测器三部分组成。
光源是光纤传感器中的重要组成部分，它通常采用发光二极管（LED）或激光二极管（LD）作为光源。
光源的选择要根据具体的应用需求来确定，LED光源具有发光稳定、寿命长和成本低的优点，适合一些简单的光纤传感器应用；而LD光源具有光强大、调制速度快等特点，适合一些高要求的光纤传感器应用。
光纤是光纤传感器中的传感元件，它负责将光信号传输到被测物体或环境中，并将反射或散射的光信号传回光电探测器进行检测。
光纤的选择要考虑到传输距离、传输损耗和环境适应能力等因素。
常见的光纤有单模光纤和多模光纤两种，其中单模光纤适用于长距离传输和高精度测量，而多模光纤适用于短距离传输和一般测量。
光电探测器是光纤传感器中的另一个重要组成部分，它负责将经过光纤传输的光信号转换成电信号。
常见的光电探测器有光敏二极管（PD）和光电倍增管（PMT）两种，其中光敏二极管适用于一般的光纤传感器应用，而光电倍增管适用于对光信号强度要求较高的应用。
除了以上三个主要组成部分，光纤传感器还常常需要辅助元件来实现特定的功能。
例如，光纤耦合器用于将光源与光纤连接，光纤分束器用于将光信号分成多个通道，光纤衰减器用于调节光信号的强度等。
这些辅助元件能够提高光纤传感器的性能和功能，使其更加适用于各种实际应用。
光纤传感器是一种利用光纤作为传感元件的传感器。
它由光源、光纤和光电探测器三部分组成，并常常需要辅助元件来实现特定的功能。
光纤传感器具有灵敏度高、抗干扰能力强、体积小等优点，广泛应用于工业控制、环境监测、医疗诊断等领域。
随着光纤技术的不断发展，光纤传感器将在更多领域展现出其巨大的潜力和应用前景。
光纤传感器的基本工作原理
光纤传感器的基本工作原理首先是光信号的采集。
光纤传感器一般由光源、光纤和待测环境三部分构成。
光源发出的光经过光纤传输至待测环境，并与环境发生作用。
根据环境的不同，光信号会发生吸收、散射、反射等变化。
这些变化会导致发射光的强度、相位、频率等产生相应的变化。
所以，光纤传感器需要能够采集这些变化的信息，并传输到探测端。
其次是光信号的传输。
光纤传感器通过光纤进行光信号的传输。
光纤是一种具有高透光性和低损耗的光导波器件，可将光信号以全内反射的方式从源端传输到探测端。
光纤一般由芯、壳和包层组成。
光信号是通过芯层的全内反射来传输的，而壳和包层则起到保护和强化光信号的作用。
光纤的径向尺寸和几何形状对光的传输和耦合性能有较大影响。
最后是光信号的探测。
光纤传感器的探测过程主要有两种方式：直接探测和间接探测。
直接探测是指将光纤作为传感器的敏感部件，通过测量光信号的强度和相位等参数来获得被测量物的信息。
这种方法适用于光纤陀螺仪、光纤压力传感器等。
间接探测则是将光纤作为传输媒介，将光信号传输到另一个传感器上进行测量。
这种方法适用于将光纤用作温度、湿度、气体浓度等传感器的传输线。
无论是直接探测还是间接探测，光纤传感器都需要借助探测器来对光信号进行解调和测量。
常用的探测器有光电二极管、光电倍增管、光电探测器、光谱分析仪等。
这些探测器能够将光信号转换为电信号，并进行相应的放大、滤波和处理，最终输出结果。
除了基本的光纤传感器，还有许多特殊类型的光纤传感器，如光纤光栅传感器、光纤晶体管传感器、光纤干涉传感器等。
它们在工作原理上有所差异，但基本的采集、传输和探测过程依然存在。
总之，光纤传感器是一种重要的传感器技术，利用光纤的特性进行物理量测量和监测。
它具有高灵敏度、抗电磁干扰、抗腐蚀等优点，广泛应用于航空航天、交通运输、医疗健康、环境监测等领域。
随着光纤传感技术的不断进步，它在实时监测和无损检测领域的应用前景将更加广阔。
第七章__光纤传感器
7.1.1 光纤传感器的基本组成
光纤传感器主要包括光导纤维、光源、光探测 器三个重要部件。
①光源 分为相干光源(各种激光器)和非相干 光源(白炽光、发光二极管)。实际中，一般要求光 源的尺寸小、发光面积大、波长合适、足够亮、稳 定性好、噪声小、寿命长、安装方便等。
7.1.1 光纤传感器的基本组成
解偏过程：如图为偏振光分束器，
光线2
方解石组成。两棱镜光轴垂直，光线
垂直入射到No.1，光束不分开，但o
被调制的 光信号
光1和e光1速度不同。
到达No.2时，光轴垂直，o光1和 e光1的角色互换，o光2对应的折射率
光线1
从n0到ne，e光2对应的折射率从ne到 n0，ne<n0，所以两光束分开。偏振角
Δ
2πLK V
2
(8.19)
d
式中，K为克尔常数。L 为光程，d为电极间距。
3.光弹效应 在垂直于光波传播方向上施加应力，材料将会使
光产生双折射现象，其折射率的变化与应力有关，这 种现象称为光弹效应。利用物质的光弹效应可以构成 压力、振动、位移等光纤传感器。
偏振调制的解调原理
(5)便于与计算机和光纤传输系统相连，易于实 现系统的遥测和控制。
(6)可用于高温、高压、强电磁干扰、腐蚀等各 种恶劣环境。
(7)结构简单、体积小、重量轻、耗能少。
第7章 光纤式传感器
7.1 光纤传感器的组成及分类 7.2 光调制方式 7.3 光纤式传感器应用举例
7.1 光纤传感器的组成及分类
7.1.1 光纤传感器的基本组成 7.1.2 光纤传感器的分类
(8.13)
当光纤受到纵向(轴向)的机械应力作用时，由于 应力应变效应，光纤的长度(应变效应)、光纤的直径 (泊松效应)、纤芯折射率(光弹性效应)都将变化，这 些变化将导致光纤中光波相位的变化。若将光纤放在 变化的温度场中，由于温度应变效应，引起光纤的折 射率和几何长度的变化也会引起相位变化。
光纤传感器基本原理3
光纤传感器基本原理3光纤传感器基本原理3首先，光的传输是光纤传感器的基础。
光纤是一种采用光传输的传输介质，光信号可以通过光纤中的全内反射现象进行传输。
光纤由两部分组成，内核和包层，内核是光信号的传导通道，而包层则用于保护光信号免受损失。
当光线传播到光纤的一端时，由于光的入射角度大于临界角，光会被完全反射。
光纤的结构决定了它的特殊传输特性，例如它的大量损耗，分散和非线性等。
其次，光信号的传导是光纤传感器的关键。
光纤传感器利用光纤传输光信号，在测量点和光源之间传导光信号。
光信号可以通过两种方式进行传导，即透射和反射。
在透射模式中，一端的光源会发出光信号，光信号会经过光纤并到达另一端的接收器。
而在反射模式中，光信号会沿着光纤传导，当遇到可反射的界面时，一部分光信号会被反射回来，并由接收器接收。
通过控制光纤的路径和光的入射角度，可以实现对光的传导方式的调控。
最后，光信号的变化检测是光纤传感器实现测量和监测的关键。
光信号的变化可以是光强的变化、相位的变化或频率的变化等。
当受测量物理量引起环境的变化时，会导致光信号产生相应的变化。
这种变化可以通过一些测量技术来检测和分析。
光纤传感器常用的变化检测技术包括光强测量、光相位测量和光频率测量等。
光强测量通过测量光信号中的光强变化来实现对环境参数的测量和监测；光相位测量则通过测量光信号中的相位变化来实现对环境参数的测量和监测；光频率测量则通过测量光信号中的频率变化来实现对环境参数的测量和监测。
总之，光纤传感器基于光纤的传输特性和光信号的传导方式，利用光信号的变化来实现对环境参数的测量和监测。
光纤传感器的基本原理包括光的传输、光信号的传导和光信号的变化检测等几个方面。
光纤传感器在各种应用中已经发挥了重要作用，如温度传感、压力传感、形变测量等。
随着技术的进步，光纤传感器的性能和应用也会进一步发展和扩展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤传感器的三大要素
光纤传感器的原理：
在如今科学技术飞速发展的社会，光纤传感器的发展技术也是很受重视的，光纤传感器在各行业中的应用也不错，今天小编收集和整理了一些有关于光纤传感器的基本知识，希望大家都能好好的浏览以下的内容。
光纤传感器的基本工作原理是将来自光源的光经过光纤送入调制器，使待测参数与进入调制区的光相互作用后，导致光的光学性质（如光的强度、波长、频率、相位、偏正态等）发生变化，称为被调制的信号光，再过利用被测量对光的传输特性施加的影响，完成测量。
（1）功能型——利用光纤本身的某种敏感特性或功能制成（2）传光型——光纤仅仅起传输光的作用，它在光纤端面或中间加装其它敏感元件感受被测量的变化。
光纤传感器的测量原理有两种。
（1）物性型光纤传感器原理，物性型光纤传感器是利用光纤对环境变化的敏感性，将输入物理量变换为调制的光信号。
其工作原理基于光纤的光调制效应，即光纤在外界环境因素，如温度、压力、电场、磁场等等改变时，其传光特性，如相位与光强，会发生变化的现象。
因此，如果能测出通过光纤的光相位、光强变化，就可以知道被测
物理量的变化。
这类传感器又被称为敏感元件型或功能型光纤传感器。
激光器的点光源光束扩散为平行波，经分光器分为两路，一为基准光路，另一为测量光路。
外界参数(温度、压力、振动等)引起光纤长度的变化和相位的光相位变化，从而产生不同数量的干涉条纹，对它的模向移动进行计数，就可测量温度或压等。
（2）结构型光纤传感器原理，结构型光纤传感器是由光检测元件(敏感元件)与光纤传输回路及测量电路所组成的测量系统。
其中光纤仅作为光的传播媒质，所以又称为传光型或非功能型光纤传感器。
光纤传感器的特点一。
灵敏度较高；二。
几何形状具有多方面的适应性，可以制成任意形状的光纤传感器；三。
可以制造传感各种不同物理信息（声、磁、温度、旋转等）的器件；四。
可以用于高压、电气噪声、高温、腐蚀、或其它的恶劣环境；五。
而且具有与光纤遥测技术的内在相容性。
光纤传感器的优点是与传统的各类传感器相比，光纤传感器用光作为敏感信息的载体，用光纤作为传递敏感信息的媒质，具有光纤及光学测量的特点，有一系列独特的优点。
电绝缘性能好，抗电磁干扰能力强，非侵入性，高灵敏度，容易实现对被测信号的远距离监控，耐腐蚀，防爆，光路有可挠曲性，便于与计算机联接。
传感器朝着灵敏、精确、适应性强、小
巧和智能化的方向发展，它能够在人达不到的地方（如高温区或者对人有害的地区，如核辐射区），起到人的耳目作用，而且还能超越人的生理界限，接收人的感官所感受不到的外界信息。
光纤传感器的应用绝缘子污秽、磁、声、压力、温度、加速度、陀螺、位移、液面、转矩、光声、电流、光纤传感器可用于位移、震动、转动、压力、弯曲、应变、速度、加速度、电流、磁场、电压、湿度、温度、声场、流量、浓度、PH值和应变等物理量的测量。
光纤传感器的应用范围很广，几乎涉及国民经济和国防上所有重要领域和人们的日常生活，尤其可以安全有效地在恶劣环境中使用，解决了许多行业多年来一直存在的技术难题，具有很大的市场需求。
主要表现在以下几个方面的应用：城市建设中桥梁、大坝、油田等的干涉陀螺仪和光栅压力传感器的应用。
光纤传感器可预埋在混凝土、碳纤维增强塑料及各种复合材料中，用于测试应力松弛、施工应力和动荷载应力，从而评估桥梁短期施工阶段和长期营运状态的结构性能。
在电力系统，需要测定温度、电流等参数，如对高压变压器和大型电机的定子、转子内的温度检测等，由于电类传感器易受电磁场的干扰，无法在这类场合中使用，只能用光纤传感器。
分布式光纤温度传感器是近几年发展起来的一种用于实时测量空间温度
场分布的高新技术，分布式光纤温度传感系统不仅具有普遍光纤传感器的优点，还具有对光纤沿线各点的温度的分布传
感能力，利用这种特点我们可以连续实时测量光纤沿线几公里内各点温度，定位精度可达米的量级，测量精度可达1度的水平，非常适用大范围交点测温的应用场合。
综上所述，光纤传感器的测量原理有两种，并且还向精确、适应性强和智能化等的方向发展，具有很大的市场需求，光纤传感器的发展是十分好的。
希望本文的讲解能在各位的工作中有所帮助。
