矿井瓦斯地质图图例要求

矿井11种图纸绘制标准及要求

矿井11种图纸绘制标准及要求矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。

第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。

图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。

各种注记必须齐全、规范。

图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第3条、矿图要根据实际变化及时填绘和标注。

第4条、各种矿图均须使用统一的坐标系统。

第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。

第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。

达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。

采掘工程平面图绘制要求第1章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

瓦斯地质图绘制行业标准-2007-10-20.

河南省矿井瓦斯地质图编制细则河南理工大学二○○七年十月河南省矿井瓦斯地质图编制细则1 编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图。

在系统收集、整理建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量；煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在搞清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制而成。

矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手段测试的瓦斯地质信息。

它可准确的反映矿井瓦斯涌出规律和赋存规律；准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确地评价瓦斯（煤层气）资源量及开发技术条件。

2 编图内容和方法2.1 地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图。

要求地理底图的选取应能反应最新的瓦斯地质信息。

2.2 地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，但在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）全部地质勘探钻孔，煤层露头，向斜，背斜，断层，煤层厚度，陷落柱，火成岩，煤层顶底板砂，泥岩分界线，构造煤的类型、厚度分布等。

2.3 瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按表1和表9中图例表示；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线，按表1和表9中图例表示；（3）瓦斯涌出量区划：根据矿井瓦斯涌出量等值线，一般是级差5m3/min，按图例填绘不同的面色，表示瓦斯涌出量区划级别；（4）瓦斯含量点和瓦斯含量等值线，按表2和表9中图例表示；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max、钻孔最大钻屑量s max等。

瓦斯地质图编制细则

矿井瓦斯地质图编制规定前言编好矿井瓦斯地质图和矿井瓦斯地质规律与瓦斯预测研究报告是编好矿区瓦斯地质图、省瓦斯地质图和瓦斯地质图集的基础，也是搞好瓦斯地质、瓦斯预测和瓦斯治理工作、煤层气资源开发的基础。

煤矿瓦斯地质编图是瓦斯地质理论与应用的重大系统工程，专业性、技术性较强，要求有严格的编图细则、图例和比例尺。

瓦斯地质分析、研究和编图的基础是依托建矿以来生产实践、科学研究中积累的丰富瓦斯地质与瓦斯治理资料。

此次编制了“煤矿瓦斯地质编图统计表”26个表格，需要各煤矿认真填写。

同时，制定了“矿井瓦斯地质规律与瓦斯预测研究报告”编制提纲，供编写“矿井瓦斯地质图”研究报告参考。

一、矿井瓦斯地质图编制细则1 编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图。

在系统收集、整理建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量；煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在搞清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制而成。

矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手段测试的瓦斯地质信息。

它可准确的反映矿井瓦斯涌出规律和赋存规律；准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确地评价瓦斯（煤层气）资源量及开发技术条件。

2 编图内容和方法2.1 地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图。

要求地理底图的选取应能反应最新的瓦斯地质信息。

2.2 地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，但在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）全部地质勘探钻孔，煤层露头，向斜，背斜，断层，煤层厚度，陷落柱，火成岩，煤层顶底板砂，泥岩分界线，构造煤的类型、厚度分布等。

2.3 瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按表1、表2和表11中图例表示；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线，按表2和表11中图例表示；（3）瓦斯涌出量区划：根据矿井瓦斯涌出量等值线，一般是级差5m3/min，按图例填绘不同的面色，表示瓦斯涌出量区划级别；（4）瓦斯含量点和瓦斯含量等值线，按表3和表11中图例表示；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max、钻孔最大钻屑量s max等。

矿井瓦斯地质图编制

矿井瓦斯地质图编制标准一、矿井瓦斯地质图编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图，在系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量，煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯(煤层气)资源量评价和构造煤的发育特征等基础上按照图例绘制而成。

矿井瓦斯地质图能高度集中反映煤层采掘揭露和地质勘探等手段测试的瓦斯地质信息，可准确反映矿井瓦斯赋存规律和涌出规律，准确预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确评价瓦斯(煤层气)资源量及开发技术条件。

二、矿井瓦斯地质图编图内容和方法1 、地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图，要求地理底图的选取应能反应最新的瓦斯地质信息。

2、地质内容和方法(1)煤层底板等高线：一般是标高差50m一条，在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加;(2)井田地质勘探钻孔、煤层露头、向斜、背斜、断层、煤层厚度、陷落柱分布、煤层顶底板砂泥岩分界线，构造煤的类型、厚度分布等。

上述内容按瓦斯地质图图例绘制。

3 、瓦斯内容和方法(1)瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按瓦斯地质图图例填绘和表1、表2统计;(2)瓦斯涌出量等值线：绝对瓦斯涌出量等值线又分实测线和预测线，按瓦斯地质图图例填绘和表1、表2统计;(3)瓦斯压力等值线：煤层瓦斯压力等值线分为实测等值线和预测等值线，其中要有0.74MPa等值线,按瓦斯地质图图例填绘和表4统计;(4)瓦斯涌出量区划：根据矿井瓦斯涌出特征，一般是级差5m3/min，按瓦斯地质图图例填绘不同的面色，表示瓦斯涌出量区划级别;但对大型、特大型矿井，产量高、瓦斯涌出量大的矿井，绝对瓦斯涌出量等量差可适当增加。

矿井瓦斯地质图编制要求

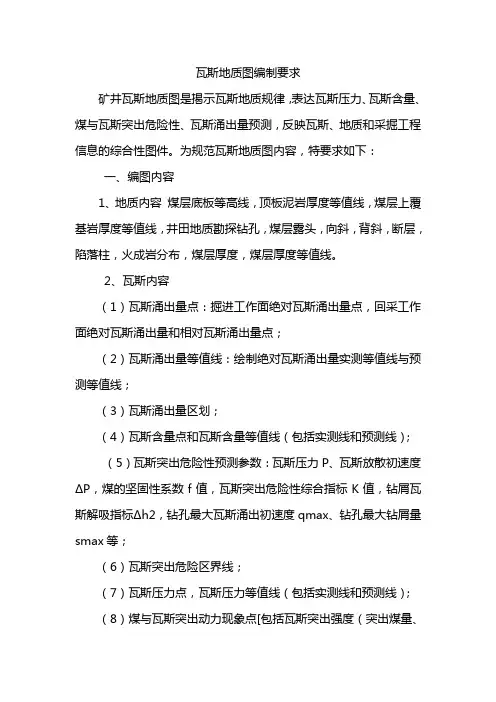

瓦斯地质图编制要求矿井瓦斯地质图是揭示瓦斯地质规律，表达瓦斯压力、瓦斯含量、煤与瓦斯突出危险性、瓦斯涌出量预测，反映瓦斯、地质和采掘工程信息的综合性图件。

为规范瓦斯地质图内容，特要求如下：一、编图内容1、地质内容煤层底板等高线，顶板泥岩厚度等值线，煤层上覆基岩厚度等值线，井田地质勘探钻孔，煤层露头，向斜，背斜，断层，陷落柱，火成岩分布，煤层厚度，煤层厚度等值线。

2、瓦斯内容（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线；（3）瓦斯涌出量区划；（4）瓦斯含量点和瓦斯含量等值线（包括实测线和预测线）；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度qmax、钻孔最大钻屑量smax等；（6）瓦斯突出危险区界线；（7）瓦斯压力点，瓦斯压力等值线（包括实测线和预测线）；（8）煤与瓦斯突出动力现象点[包括瓦斯突出强度（突出煤量、涌出瓦斯量），突出时间（年、月、日）、标高、埋深等] ；（9）煤层瓦斯风化带。

二、绘制要求1、矿井瓦斯地质图采用采掘工程平面图作底图进行编制，比例尺选取1：2000或1：5000。

2、矿井瓦斯地质图以瓦斯和地质内容为主体，为突出表现瓦斯分布和影响瓦斯分布的地质因素等主体内容，可对采掘工程平面图的内容进行简化，主要内容见下表。

矿井瓦斯地质图底图编绘主要内容序号编绘内容序号编绘内容 1 钻孔 10 顶板泥岩厚度等值线 2 井筒 11 岩浆岩 3 煤层露头 12 煤层厚度 4 井田边界 13 断层 5 煤层底板等高线 14 陷落柱 6 向斜轴 15 工作面名称 7 背斜轴 16 煤种分界线、煤层分叉合3、煤层底板等高线等高距，对应比例尺1：2000、1：5000选取20m、50m，在褶皱、断层影响部位及近水平煤层，可增大或减小等高线间距。

瓦图绘制标准

关于编制瓦斯地质图的通知集团公司各突出矿井及有关单位处室：根据《煤矿安全规程》第四章第181条，《防治煤与瓦斯突出细则》第14条关于突出矿井必须具备瓦斯地质图的规定，为进一步加强有关矿井瓦斯地质工作，充分发挥瓦斯地质工作在防治瓦斯、特别是防治突出方面的先导作用，更加科学合理地确定区域突出危险性，为集团公司“双高”矿井建设创造条件。

现将瓦斯地质图编制工作有关事宜通知如下：一、编制瓦斯地质图的单位各突出矿井及一、六、十一、十三矿、香山公司二、组织领导㈠集团公司成立编图工作领导小组，加强对该项工作的领导组长：张铁岗副组长：张俊岭王安民黄国军成员：王书庆李喜元李国旗陆鑫钱峰杜跃祥各有关矿井总工程师㈡各矿应成立以总工程师为组长的编图领导小组，抽调人员，集中精力，搞好此项工作。

㈢通风管理中心负责此项工作的督促和指导。

三、时间安排㈠2002年10月～2003年3月为测定收集资料时间。

各矿应选定地点测定瓦斯压力、含量，化验突出煤样，收集计算瓦斯涌出量等瓦斯地质基本参数。

㈡2003年4月～2003年6月为编图时间。

㈢2003年7月集团公司组织验收。

四、有关要求㈠瓦斯地质图内容以附件1为准；图例以98 年版《煤矿地质测量图例》（附件2）为准。

㈡矿井瓦斯地质图比例为1:5000进度填到2002年底。

㈢采区瓦斯地质图比例为1:2000进度填到2003年5月底。

㈣原个别矿做的瓦斯地质图可在原基础上修改完善，但要保证图面整洁、内容齐全。

㈤在限定期限完不成编图的矿井除通报批评外，2003年度矿井通风质量标准化工作按不达标处理。

附件：１．瓦斯地质的主要内容２．瓦斯（地质）图例二○○二年十月十日附件１瓦斯地质图的主要内容一、矿井瓦斯地质图矿井瓦斯地质图一般选用1:5000矿井突出煤层底板等高线图或采掘工程平面图作为编图底图，均应表示瓦斯、地质两方面的内容。

㈠瓦斯内容１.各种瓦斯参数的实际材料点如：实测瓦斯压力点、瓦斯含量点、动力现象点、瓦斯突出点、瓦斯突出参数煤层采样点（大于临界值），瓦斯抽放站等。

矿井11种图纸绘制标准及要求

矿井11种图纸绘制标准及要求（结合最新规范）采掘工程平面图绘制要求第1章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

第 2条.绘制图种和比例尺,采掘工程平面图比例尺1：2000第 3条绘制内容1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号；2、本煤层以及与开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程)；3、回采工作面及采空区。

注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；4、永久导线点和水准点，注明点号和高程；临时点根据需要注记；5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造；6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。

应注明发生时间等有关数据；7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况；8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊；9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条图种编绘原则及精度要求1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。

重要地物与地物轮廓相对附近控制点的平面位置误差<图上0.6mm；次要地物、地物轮廓<图上0.8mm；井巷轮廓与最近控制点的相对位置误差<图上0.6mm；两相邻点边长误差<图上0.3mm；第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。

矿井图纸绘制标准及要求

矿井11种图纸绘制标准及要求（结合最新规范）采掘工程平面图绘制要求第1章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

第 2条.绘制图种和比例尺,采掘工程平面图比例尺1：2000第 3条绘制内容1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号；2、本煤层以及与开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程)；3、回采工作面及采空区。

注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；4、永久导线点和水准点，注明点号和高程；临时点根据需要注记；5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造；6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。

应注明发生时间等有关数据；7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况；8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊；9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条图种编绘原则及精度要求1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。

重要地物与地物轮廓相对附近控制点的平面位置误差<图上0.6mm；次要地物、地物轮廓<图上0.8mm；井巷轮廓与最近控制点的相对位置误差<图上0.6mm；两相邻点边长误差<图上0.3mm；第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。

矿井瓦斯地质图编制说明书2009.9.1)

松藻煤电公司渝阳煤矿矿井瓦斯地质图编制说明书渝阳煤矿矿井瓦斯地质图编制说明书目录前言 (2)1 矿井概况 (2)1.1交通位置及隶属关系 (2)1.2井型、开拓方式及生产能力 (2)1.3瓦斯 (3)1.4煤层 (3)1.5煤质特征 (4)1.6岩浆岩 (4)1.7水文地质特征 (4)2 地质构造及控制特征研究 (5)2.1矿区地质构造演化及分布特征 (5)2.2井田地质构造及分布特征 (5)2.3构造煤发育及分布特征 (8)2.4地质构造对瓦斯赋存的控制 (9)3 矿井瓦斯地质规律研究 (9)3.1断层、褶皱构造对瓦斯赋存的影响 (9)3.2顶底板岩性对瓦斯赋存的影响 (10)3.3岩浆岩分布对瓦斯赋存的影响 (10)3.4煤层埋深及上覆基岩厚度对瓦斯赋存的影响 (10)3.5岩溶陷落柱对瓦斯赋存的影响 (12)3.6瓦斯含量分布及预测研究 (12)4 矿井瓦斯涌出量预测 (12)4.1矿井瓦斯涌出资料统计及分析 (12)4.2矿井瓦斯抽采资料统计及分析 (13)4.3矿井回采工作面瓦斯涌出量预测 (14)5 煤与瓦斯区域突出危险性预测 (20)5.1煤与瓦斯突出危险性参数测定及统计 (20)5.2煤与瓦斯突出危险性影响因素分析 (24)5.3煤与瓦斯区域突出危险性预测 (26)6 煤层气资源量计算 (31)6.1资源量计算方法 (31)6.2资源量计算及参数的确定 (32)6.3资源量计算结果及评价 (32)7 矿井瓦斯地质图编制 (33)7.1编图资料 (33)7.2编图内容和表示方法 (33)8 结论和建议 (34)渝阳煤矿矿井瓦斯地质图编制说明书前言矿井瓦斯地质图，是瓦斯地质规律和瓦斯预测成果的直观表达和高度概括。

瓦斯地质图，内容丰富、区带分明；层次清晰、一目了然；直观简明、使用方便。

使得各级领导和工程技术人员进行瓦斯综合治理有了共同语言，它直接用于安全生产管理、瓦斯（煤层气）抽采利用和煤矿规划，是煤矿安全生产必不可少的技术和图件。

煤矿矿区矿井采掘工作面瓦斯地质图编制方法57874

煤与瓦斯突出强度 500～999t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万 m3)；分母左侧为标高(m)，右侧为突出年月日。
左侧"突"字为体宋体，字高 4；右侧字体为新罗马字体，字高 1.5；圆直径 8mm，线宽 0.1mm，颜色值为 RGB(204,0,153)。
特大型突出点
字体、颜色、线型等
8.4 3.06 3956 03.03
分子左侧为绝对瓦斯涌出量 (m3/min)，右侧为相对瓦斯涌出量(m3/t)；分母左侧为工作面日产量(t)，右侧为回采年月。
(m)，右侧为发生年月。
线宽 0.1mm，颜色值为 RGB(204,0,153)。
等号左边为 K 值；右侧分子为△P 值，分母为 f 值。
左侧"1"为新罗马字体，字高 2；右侧字体为新罗马字体，字高 1.5；三角形宽、高为 4mm，线宽 0.1mm，颜色值为 RGB(255,0,0)。
工作面突出危险性预测指标
值Ⅰ
工作面突出危险性预测指标
值Ⅱ
动
20t 2000m3 –568 02.02
15
1 50 = 0.3
1 120
2.3
2 5 2.3
0.5
分子左侧为突出煤岩量(t)，右侧为左侧"动"字为宋体，字高 2；右侧字体为
涌出瓦斯量(m3)；分母左侧为标高新罗马字体，字高 1.5；圆直径 4mm，
-254 1982.02.03
突 456t 5.34万m3 -300 1986.04.07
说明
字体、颜色、线型等
煤与瓦斯突出强度<100t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万 m3)；分母左侧为标高 (m)，右侧为突出年月日。

煤矿瓦斯地质图说明书(4.16)

**煤业（集团）有限责任公司**煤矿瓦斯地质图说明书**工程技术大学**集团**煤矿二〇一〇年一月目录0概述 (1)01 课题来源 (1)02 研究内容 (1)03 完成情况 (3)1矿井概况 (1)1.1 交通位置及隶属关系 (1)1.2 井型、开拓方式及生产能力 (2)1.3 瓦斯 (2)1.4 煤层 (3)1.5 煤质特征 (4)1.6 岩浆岩 (4)1.7 水文地质特征 (4)2地质构造及控制特征研究 (7)2.1矿区地质构造演化及分布特征 (7)2.1.1褶曲构造（第一期构造） (7)2.1.2断裂构造 (8)2.2井田地质构造及分布特征 (9)2.2.1北东向构造 (10)2.2.2近东西向构造 (13)2.2.3小断裂 (15)2.2.4断层特征及规律 (16)2.3构造煤发育及分布特征 (16)2.3.1判识煤体结构的方法 (16)2.3.2利用煤田测井曲线判识煤体结构的原理 (17)2.3.3利用煤田测井曲线判识煤体结构的方法 (18)2.3.4利用比对法判识煤体结构的原理 (21)2.3.5**煤矿井田主采煤层构造煤的分布特征 (21)2.4地质构造对瓦斯赋存的控制 (24)3矿井瓦斯地质规律研究 (27)3.1断层、褶皱构造对瓦斯赋存的影响 (27)3.2顶底板岩性对瓦斯赋存的影响 (28)3.3岩浆岩分布对瓦斯赋存影响 (29)3.4煤层上覆基岩厚度对瓦斯赋存的影响 (30)3.5岩溶陷落柱对瓦斯赋存的影响 (30)3.6瓦斯含量分布及预测研究 (30)4 矿井瓦斯涌出量预测 (33)4.1矿井瓦斯涌出资料统计及分析 (33)４.１.１工作面瓦斯涌出量统计 (33)４.１.２工作面瓦斯涌出量分析 (37)4.2矿井瓦斯抽采资料统计及分析 (39)4.3矿井回采工作面瓦斯涌出量预测 (40)5 煤层气资源量计算 (42)5.1资源量计算方法 (42)5.1.1计算程序 (42)5.1.2计算方法 (43)5.2资源量计算及参数的确定 (45)5.3资源量计算结果及评价 (45)6 矿井瓦斯地质图编制 (47)6.1编图资料 (47)6.2编图内容和表示方法 (47)7 结论和建议 (48)7.1结论 (48)7.2 建议 (49)参考文献 (50)0概述01 课题来源煤炭是我国当前和今后相当时期的主体能源，瓦斯是煤矿安全生产的主要灾害威胁，煤矿瓦斯防治工作是涉及面广和难度大的系统工程。

煤矿瓦斯地质图编制标准(1)

ICS ：01.080.30；07.040；73-010 D04备案号：A Q矿井瓦斯地质图编制方法Coal mine gas-geology map —Drawings method（送审稿）国家安全生产监督管理总局发布目次前言 (I)引言.............................................................................................................................................................. I I1 范围 (1)2 规范性引用文件 (1)3 术语及定义、符号 (1)3.1术语及定义 (1)3.2 符号 (2)4 编图要求 (2)4.1 地质内容要求 (2)4.2 瓦斯内容要求 (2)5 编图方法 (3)5.1 资料收集与整理 (3)5.2 煤层瓦斯含量、煤层瓦斯压力预测 (3)5.3 瓦斯涌出量预测 (3)5.4 煤与瓦斯区域突出危险性预测 (4)5.5 矿井瓦斯（煤层气）资源评价 (4)5.6 矿井瓦斯地质图编绘 (4)6 编制说明书 (5)附录 A （规范性附录）矿井瓦斯地质图资料统计表 (6)附录 B （规范性附录）煤矿瓦斯地质图图例 (12)附录 C （资料性附录）矿井瓦斯地质图编制说明书编写提纲 (15)前言本标准的附录A和附录B为规范性附录，附录C为资料性附录。

本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。

本标准由河南理工大学负责起草，淮南矿业集团公司、郑州煤炭工业（集团）有限责任公司、平顶山煤业集团、开滦矿业集团参加起草。

本标准主要起草人：张子敏、张玉贵、魏国营、闫江伟、贾天让、刘勇本标准为首次发布。

引言矿井瓦斯地质图是煤矿安全生产的重要图件，用以汇集瓦斯地质信息，揭示瓦斯地质规律，进行瓦斯涌出量、煤与瓦斯突出危险性、瓦斯含量预测和瓦斯（煤层气）资源量评价。

矿井瓦斯地质图编制标准

矿井瓦斯地质图编制标准一、矿井瓦斯地质图编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图，在系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量，煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯(煤层气)资源量评价和构造煤的发育特征等基础上按照图例绘制而成。

矿井瓦斯地质图能高度集中反映煤层采掘揭露和地质勘探等手段测试的瓦斯地质信息，可准确反映矿井瓦斯赋存规律和涌出规律，准确预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确评价瓦斯(煤层气)资源量及开发技术条件。

二、矿井瓦斯地质图编图内容和方法1 、地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图，要求地理底图的选取应能反应最新的瓦斯地质信息。

2、地质内容和方法(1)煤层底板等高线：一般是标高差50m一条，在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加;(2)井田地质勘探钻孔、煤层露头、向斜、背斜、断层、煤层厚度、陷落柱分布、煤层顶底板砂泥岩分界线，构造煤的类型、厚度分布等。

上述内容按瓦斯地质图图例绘制。

3 、瓦斯内容和方法(1)瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按瓦斯地质图图例填绘和表1、表2统计;(2)瓦斯涌出量等值线：绝对瓦斯涌出量等值线又分实测线和预测线，按瓦斯地质图图例填绘和表1、表2统计;(3)瓦斯压力等值线：煤层瓦斯压力等值线分为实测等值线和预测等值线，其中要有0.74MPa等值线,按瓦斯地质图图例填绘和表4统计;(4)瓦斯涌出量区划：根据矿井瓦斯涌出特征，一般是级差5m3/min，按瓦斯地质图图例填绘不同的面色，表示瓦斯涌出量区划级别;但对大型、特大型矿井，产量高、瓦斯涌出量大的矿井，绝对瓦斯涌出量等量差可适当增加。

瓦斯地质图编制要求

天向煤矿瓦斯地质图编制要求矿井瓦斯地质图是揭示瓦斯地质规律，表达瓦斯压力、瓦斯含量、煤与瓦斯突出危险性、瓦斯涌出量预测，反映瓦斯、地质和采掘工程信息的综合性图件。

为规范瓦斯地质图内容，特要求如下：一、编图内容1、地质内容煤层底板等高线，顶板泥岩厚度等值线，煤层上覆基岩厚度等值线，井田地质勘探钻孔，煤层露头，向斜，背斜，断层，陷落柱，火成岩分布，煤层厚度，煤层厚度等值线。

2、瓦斯内容（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线；（3）瓦斯涌出量区划；（4）瓦斯含量点和瓦斯含量等值线（包括实测线和预测线）；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度qmax、钻孔最大钻屑量smax等；（6）瓦斯突出危险区界线；（7）瓦斯压力点，瓦斯压力等值线（包括实测线和预测线）；（8）煤与瓦斯突出动力现象点[包括瓦斯突出强度（突出煤量、涌出瓦斯量），突出时间（年、月、日）、标高、埋深等] ；（9）煤层瓦斯风化带。

二、绘制要求1、矿井瓦斯地质图采用采掘工程平面图作底图进行编制，比例尺选取1：2000或1：5000。

2、矿井瓦斯地质图以瓦斯和地质内容为主体，为突出表现瓦斯分布和影响瓦斯分布的地质因素等主体内容，可对采掘工程平面图的内容进行简化，主要内容见下表。

矿井瓦斯地质图底图编绘主要内容3、煤层底板等高线等高距，对应比例尺1：2000、1：5000选取20m、50m，在褶皱、断层影响部位及近水平煤层，可增大或减小等高线间距。

4、绝对瓦斯涌出量等值线等值距可选择5m3/min、10m3/min 等；5、瓦斯含量等值线，按瓦斯含量等值距2m3/t绘制。

煤层瓦斯含量超过8m3/t，应绘制8m3/t煤层瓦斯含量等值线（宝雨山公司所属矿井煤层瓦斯含量超过６m3/t，应绘制６m3/t煤层瓦斯含量等值线）；6、瓦斯压力等值线，按瓦斯压力等值距0.2MPa绘制。

矿井瓦斯地质图编制方法

矿井瓦斯地质图编制标准一、矿井瓦斯地质图编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图，在系统收集、整理建矿以来采、掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量，煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在查清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤的发育特征等基础上按照图例绘制而成。

矿井瓦斯地质图能高度集中反映煤层采掘揭露和地质勘探等手段测试的瓦斯地质信息，可准确反映矿井瓦斯赋存规律和涌出规律，准确预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确评价瓦斯（煤层气）资源量及开发技术条件。

二、矿井瓦斯地质图编图内容和方法1 、地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图，要求地理底图的选取应能反应最新的瓦斯地质信息。

2、地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）井田地质勘探钻孔、煤层露头、向斜、背斜、断层、煤层厚度、陷落柱分布、煤层顶底板砂泥岩分界线，构造煤的类型、厚度分布等。

上述内容按瓦斯地质图图例绘制。

3 、瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按瓦斯地质图图例填绘和表1、表2统计；（2）瓦斯涌出量等值线：绝对瓦斯涌出量等值线又分实测线和预测线，按瓦斯地质图图例填绘和表1、表2统计；（3）瓦斯压力等值线：煤层瓦斯压力等值线分为实测等值线和预测等值线，其中要有0.74MPa等值线,按瓦斯地质图图例填绘和表4统计；（4）瓦斯涌出量区划：根据矿井瓦斯涌出特征，一般是级差5m3/min，按瓦斯地质图图例填绘不同的面色，表示瓦斯涌出量区划级别；但对大型、特大型矿井，产量高、瓦斯涌出量大的矿井，绝对瓦斯涌出量等量差可适当增加。

采掘工作面瓦斯地质图编制标准

采掘工作面瓦斯地质图编制标准采掘工作面瓦斯地质图编制标准1、编图目的1）作用直接服务于生产第一线：（1）瓦斯灾害预防措施（2）瓦斯抽采措施（3）综合治理瓦斯（与瓦斯实时监测监控想结合）2）采掘工作面瓦斯地质图以：（1）采掘工作面平面图为地理底图在：（2）准确预测瓦斯致灾参数指标结合：（3）瓦斯地质分析基础编绘要随采掘进程，随时：（4）收集瓦斯资料和地质资料（5）整理瓦斯资料和地质资料（6）填绘瓦斯资料和地质资料及时编绘煤巷：（7）瓦斯涌出量随不同地质因素变化曲线图（8）煤与瓦斯突出预测指标变化剖面图等2、编绘内容和方法1）地理底图——采掘工程平面图2）内容：（1）断层（2）褶皱（3）陷落柱等（4）构造煤以：采掘工作面日常构造煤编录数据为依据按：瓦斯地质图图例绘制构造煤厚度变化沿工作面分布的构造煤小柱状（5）勘探钻孔及煤层柱状图（6）顶底板沙泥岩分界曲线图3）瓦斯内容和方法（1）瓦斯涌出量点：A 、回采工作面绝对瓦斯涌出量B 、回采工作面相对瓦斯涌出量C 、掘进工作面绝对瓦斯涌出量（2）掘进工作面绝对瓦斯涌出量随采掘进程的（3）瓦斯含量点瓦斯压力点（按瓦斯地质图图例填绘）（4）瓦斯放散初速度ΔP煤的坚固性系数f 值瓦斯突出危险性综合指标K 值（按瓦斯地质图图例填绘）（5）煤与瓦斯突出预测预报指标：A 、钻孔最大瓦斯涌出初速度q max B 、最大钻屑量s max C 、钻屑瓦斯解吸指标Δh 2 （随采、掘进程的变化曲线图）D 、突出预测指标R （6）瓦斯突出点：（按瓦斯地质图图例填绘，按表7、表8填写突出点统计表）（7）瓦斯突出危险性区域：根据预测结果，将突出煤层划分为：A 、突出危险区B 、突出威胁区C 、无突出区3、编图资料收集、整理要求1）地质资料：（1）矿井采掘工程平面图（2）A、矿井地质精查报告B、矿井生产补充勘探报告（地质说明书）（3）A、工作面地质说明书B、相邻掘进、回采工作面地质说明书（4）构造煤厚度变化资料（5）A、断层B、褶皱C、陷落柱D、裂隙统计等（6）A、地质勘探钻孔B、测井资料（7）顶底板砂泥岩厚度变化资料（8）A、物探资料B、三维地震勘探等2）瓦斯资料：（1）A、采掘工作面瓦斯日报表B、风量报表C、产量报表D、采掘月进尺（2）瓦斯含量测试数据：A、本工作面瓦斯含量测试数据B、临近工作面瓦斯含量测试数据（3）工作面瓦斯突出预测指标：A、瓦斯压力PB、瓦斯放散初速度ΔPC、煤的坚固性系数f值D、瓦斯突出危险性综合指标K值E、钻屑瓦斯解吸指标Δh2F、钻孔最大瓦斯涌出初速度qmaxG、钻孔最大钻屑量smax（按表4～6统计，按瓦斯地质图图例填绘）（4）瓦斯抽采资料：A、工作面预抽和随采掘进程抽采的瓦斯资料B、瓦斯抽采设计资料和瓦斯抽采台帐（按表10统计）（5）煤与瓦斯突出点资料：A、收集突出点位置断层B、褶皱要素及构造煤厚度C、火成岩D、陷落柱等地质资料(按瓦斯地质图图例填绘，按表7、8统计)根据以上收集的瓦斯地质资料清单，按表1～10整理瓦斯涌出量、瓦斯含量、瓦斯突出危险性预测参数和煤与瓦斯突出点资料。
