离心式压缩机安装工艺
20501 离心式压缩机主机安装施工工艺标准
离心式压缩机主机安装施工工艺标准（QB－CNCEC J20501－2006）1．适用范围1.1 本标准适用于石油、化工行业离心式压缩机机组安装工程施工工艺。
1.2 若本标准与离心式压缩机机组随机图样、技术文件（简称“技术文件”）的有关规定不相符时，应按技术文件的规定执行。
1.3 与机组有关土建、管道、电气、仪表、防腐、绝热、酸洗、脱脂等工程，除必须按本标准的有关施工工艺要求外，还应按相关的国家现行标准、规范进行施工及验收。
2．施工准备2.1 技术准备2.1.1 技术文件2.1.1.1 压缩机组的随机图样及技术文件；2.1.1.2 施工前必须编制详细的，先进的和切实可行的施工方案。
2.1.2 现行相关施工及验收标准、规范2.1.2.1《化学工业工程建设交工技术文件规定》HG20237；2.1.2.2《化学工业大中型化工装置试车工作规范》HGJ231；2.1.2.3《化工机器安装工程施工及验收规范》（离心式压缩机篇）HGJ205；2.1.2.4《化工机器安装工程施工及验收规范》（通用规定）HGJ203；2.1.2.5《机械设备安装工程施工及验收通用规范》GB50231；2.1.2.6《化工建设项目进口设备、材料检验大纲》HG20234；2.1.2.7《工业金属管道工程施工及验收规范》GB50235；2.1.2.8《现场设备、工业管道焊接工程施工及验收规范》GB50236；2.1.2.9《工业安装工程质量检验评定统一标准》GB50252；2.1.2.10《工业管道工程质量检验评定标准》GB50184；2.1.2.11 建设部《施工现场临时用电安全技术规范》JBJ46；2.1.2.12《石油化工施工安全技术规程》SH3505。
2.2. 作业人员工艺管道作业人员的配备应按《工艺管道施工工艺标准》要求进行配备。
2.3 机组、材料的接收、检验及保管2.3.1 主机、辅机、材料的接收、2.3.1.1 主机、辅机、材料的接收应按下列要求进行：（1）根据工程合同中明确的责任方，组织吊车和人员进行卸车；（2）按送货清单进行清点箱件数量；（3）对包装的箱件进行外观检查，并在送货清单作记录，经各方签字确认。
第二章 离心式压缩机及增速器的安装与检修
第二章离心式压缩机及增速器的安装与检修离心式压缩机是高速机械，它通常用汽轮机或电动机通过增速器来驱动。
离心式压缩机的安装与检修的质量对压缩机正常运转和提高使用效率，延长寿命都是十分重要的。
所以，不论是安装或检修都必须根据各种规范，按照科学的方法来进行。
2.1 增速器的安装与检修离心式压缩机机组的安装，一般以增速器作为整个压缩机组的安装基准，即先安装好增速器，再通过联轴器把压缩机及电动机或汽轮机与它找正。
保证增速器与压缩机及电动机或汽轮机三轴中心线近似地成为一条光滑的弹性曲线，如图4-1所示。
2.1.1增速器的安装增速器的安装包括：安装前的准备工作、基础画中心线、吊装与就位，以基础中心线为基准找正增速器，使增速器中心线与基础的纵、横中心线一致，然后进行初找水平、地脚螺栓二次灌浆、精找水平等步骤。
这些工作与离心泵的安装类似，这里不详叙。
下面仅介绍增速器安装中的一些特殊间题。
1.永久垫铁的准备离心式压缩机安装所需的垫铁，各接触面之间必须接触良好。
为此，安装前必须根据需要将垫铁分为若干组，即两块斜垫、一块平垫为一组，并分别为接触面的刮磨。
刮磨后应用洗衣粉加水泡煮，以便消除接触面上的油性。
2．箱体的试漏增速器箱体试漏时，常用煤油注入增速器箱内，在2h内没有明显的滴漏，就算合格，否则应进行修理。
3.箱体与底座接触面检查增速器的箱体与底座的接触应良好，在松开连接螺栓后，其接触面间的自由间隙不应通过0. 05mm塞尺，如间隙太大则应进行刮研。
箱体与底座相配的导向键两侧总间隙应符合技术文件规定，一般为0. 03-0. 06mmo4.增速器的找水平增速器找水平包括轴向水平（即纵向水平）和横向水平两个方面。
找轴向水平时，最好将水平仪放在高速轴上，因为高速轴加工精度极高，测量比较准确。
有时也将水平仪放在增速器箱体的轴承孔中分面上进行测量，但是精度则低于在高速轴上测量。
在增速器中分面上测量水平时，其轴向水平应以镗孔处为准，横向水平应以箱体水平中分面的四角为基准，如图4-2所示。
离心式压缩机安装工序介绍
离心式压缩机安装工序介绍速度的变化，隔板的形状和数量对压缩机的性能有着重要的影响。
隔板束是由多个隔板组成的，它们被固定在机壳内，形成了气体流道。
隔板束的数量和形状直接影响着压缩机的效率和性能。
5丙烯压缩机安装方法5.1基础和地脚螺栓压缩机的基础应该满足以下要求：基础面平整度应符合设计要求，基础面应无明显的裂缝、起砂、起皮等缺陷，基础面应清洁干燥，基础表面的防腐涂层应符合设计要求。
地脚螺栓应垂直于基础面，螺栓应符合设计要求，螺栓应有足够的预埋深度，螺栓应清洁干燥，螺栓应与基础面紧密接触。
5.2压缩机安装压缩机的安装应该由专业人员进行，安装前应该检查压缩机的各项技术参数是否符合设计要求，检查压缩机内部是否有异物，检查润滑系统是否正常运转。
安装时应该注意保护压缩机的外壳和内部构件，避免损坏。
安装时应该按照设计要求进行连接管道和电气接线，保证安全可靠。
安装完成后，应该进行试运行和调试，确保压缩机的性能和安全运行。
横向水平测定可以在机体中分面、轴承座中分面或制造厂给定的专门加工面上进行。
在标高和水平调整后，底座的下表面与基础上表面之间应保持50～70mm的间隙。
压缩机组由两个底座构成，应以冷态对中曲线要求保持水平的汽轮机底座为基准调整压缩机底座。
作为基准的透平有单独底座，吊起透平，将底座下面铁锈用砂纸除去，在顶丝上涂抹机油或黄干油。
吊装透平时根据设备标高重量以及基础的实际情况，设置一定数量的临时垫铁组，以便在机器就位和调整中心位置时临时支撑机器重量。
因为二次灌浆层的高度较大，完全用顶丝易弯曲及损坏，特别是当就位过程中透平位置有偏差而作少量移动时，顶丝易产生弹性变形。
一旦外力解除，底座又要回弹，给就位工作造成麻烦。
临时垫铁组应使用平垫铁，各组顶标高应一致，并接近设计的机器标高。
但在放置临时垫铁时应考虑留出千斤顶的位置。
按机器上的吊点进行吊装，吊装时应用水平仪检查是否吊平。
一般都在吊钩上挂几台手动葫芦以便控制水平。
(参考资料)GB50275-1998压缩机泵离心机安装及验收规范
第 ２． ４． ３条 根据 国家现行标 准 《大型往复 活塞压缩机技术条件》 的有关 规定修订 了压缩 机 空气负荷试运转 的要求 。本条 规定是针对 出厂前 已作整机试运转 检验 的产品 ，如出厂前未进行试 运转的产品 ，应根据制造厂有 关技术文件 的规定 和有关订货合同的规定进行试运转。
原机械工业部 １９９ ８年 ５月
第一章 总 则
第 １．０ ．１ 条 阐明了制订本规范的目的。本 规范是对压缩机 、风机、泵安装要求 的统一技术 规定 ，为安装 、建设 和设备制造单位对安装 工程 施工及验收提供依据 ，使其安装工程质量 能够得 到切实保障，同时本 次修订吸收采纳 了近年来 出 现的一些新技术 ，以推动压缩机 、风机 、泵安 装 技术的不断进步。
第 ２． ２． ８条 本条根据国家现行标准 《往 复 活塞压缩机铸铁活塞环》的有关 规定对安装 活塞 环的要求作了必要规定。卧式气 缸和底部浇有轴 承合金 的活塞考虑磨损 ，而活塞在安装时 的预先 抬高量 以及在气缸 内上下间隙 的大小 ，均应 由设 计和制造单位规定 ，施工单位实际做法也不一致 ， 故未作统一的规定。
第 ２． ２． ９条 根据国家现行标准 《大型往 复 活塞压缩机技术条件》的有关规定对填料组 内各 环 的装配顺序不得互换作 了规定。明确刮油 刃 口 的方向应朝来油方向 ，以防止产生装反的现象。
第 ２．２ ．１ １条 有盘车装置，在安装、检修和 试运转 时盘车均无须人力盘动。
第三节 附 属 设 备
第 ３．１ ．３ 条 风机的开箱检查是常规应进行 的工作，开箱检查的具体内容有：核对叶轮、机 壳和其它部件的主要安装尺寸 、检查 叶轮旋转方 向和定子导流叶片的导流方 向及 主要零件 、部件 的外观检查等 ，通 过开箱检查及 时发现 间题 ，避 免失误造成工 ，为安装做好准备。
离心式压缩机组安装方法分析
离心式压缩机组安装方法分析摘要：离心式压缩机组的组成部分比较多，是一种大型的机械设备，安装需要经过非常多的工序，为此必须加强整个安装方法的整理。
本文从垫铁的安装开始，整理了机组和附件以及管路安装的方法，为今后离心式压缩机组的安装积累经验。
关键词：离心式压缩机组；安装方法；找平找正化工企业生产中，离心式压缩机组是重要生产设备，为保证生产顺利进行，必须以正确的方法安装离心式压缩机组，下面内容就安装方法做简要分析：1、安装垫铁在安装垫铁之前，需要对基础部分进行验收，进行基础中交。
基础需要验收的内容：基础横纵坐标位置、不水平度、标高、地脚螺栓孔偏差，另外，还要看基础表面是否有裂纹、孔洞、脱块、露筋的问题。
安装垫铁的时候，以无垫铁安装范式进行，也就是压浆法，具体过程为，依照图纸的要求，在设定防治垫块的地方，凿一个大约20mm深的方坑，将垫块放置其中并找平找正，用混凝土进行固定，接下来的机组找平找正可使用对螺丝进行调整以调整垫块的方式进行。
此方式能够确保垫铁同设备地面之间的接触为100%，从而找平变得更加简单[1]。
2、安装机组离心式压缩机的供货形式为整体供货，出厂之前已经进行了检查，依照规范在安装现场不需要进行拆检。
但是，业主想要确保机组可以正常运行，当安装结束之后，需要解体式检查。
2.1底座就位，并找正和找平去除底座下面和基础面的油污、灰尘和锈蚀，然后将底座吊起来。
在调节底座的时候，可调节底座上螺栓，从而找正位置，保持水平，具体要求为：基础中心线和中心线保持一致，偏差值不能高于5mm；标高偏差值是±3mm；底座水平偏差并不能超出0.05mm/m。
底座安装结束，找好水平度之后，需要使用临时的垫铁将孔隙垫实，当二次灌浆完毕之后，可调节螺栓，让其松开，让地脚螺栓保持拧紧状态。
2.2针对机组进行二次灌浆以无收缩水泥沙浆进行灌浆，标号必须高出设备基础材料标号一级，必须有安装人员配合进行灌装，一边浇灌一边振捣，灌浆层凝结之后，可以将底座顶丝松开，而基础上的螺栓实施灌浆，应当先于底板灌浆，还要达到规定的强度[2]。

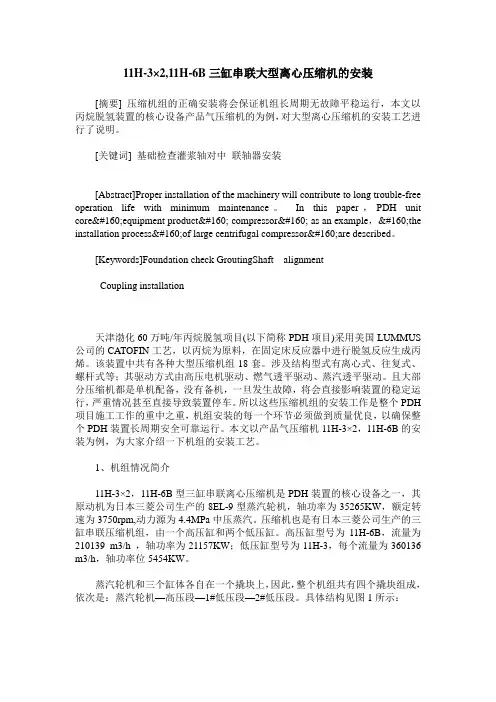

11H-3×2,11H-6B三缸串联大型离心压缩机的安装
