汽车前照灯控制电路分析
前照灯电路分析
汽车电器-------汽车前照灯电路
湖南省澧县职业中专学校 王银平
一．灯光开关和前照灯的控制电路 组成：前照灯电路主要由灯光开关、变光开关、前照灯
继电器及前照灯组成。
继电器控制火线式
湖南省澧县职业中专学校
page2
继电器控制搭铁式
湖南省澧县职业中专学校
page3
前照灯开关认识
前照灯控制开关分为 “灯光控制开关”和“变 光开关”,“灯光控制开关” 有“关闭(OFF)”、“小灯 (TAIL)”、“前照灯 (HEAD)”三个挡位,、“闪光 (FLASH)”三个挡位。
湖南省澧县职业中专学校
page7
湖南省澧县职业中专学校
page4
湖南省澧县职业中专学校
page5
二、近光灯电路
三、远光灯电路
湖南省澧县职业中专学校
page6
四、丰田花冠灯光 系统电路分析
当灯光控制开关在“HEAD” 位置且变光开关在“ LOW”位置 时,前照灯近光的电流回路为：蓄 电池正极 →MAIN 易熔线→ 15A HEAD LH 熔断丝→左前照 灯(近光) 15A HEAD RH 熔断丝→ 右前照灯(近光 ) →左组合开关C8 的8 号端子→变光开关HL端子→ 变光开关 LOW 挡位→变光开关 ED端子→灯光控制开关 H 端子→ 灯光控制开关 HEAD 挡位→灯光 控制开关 EL 端子→左组合开关 C8 的11 号端子→搭铁→蓄电池 负极。

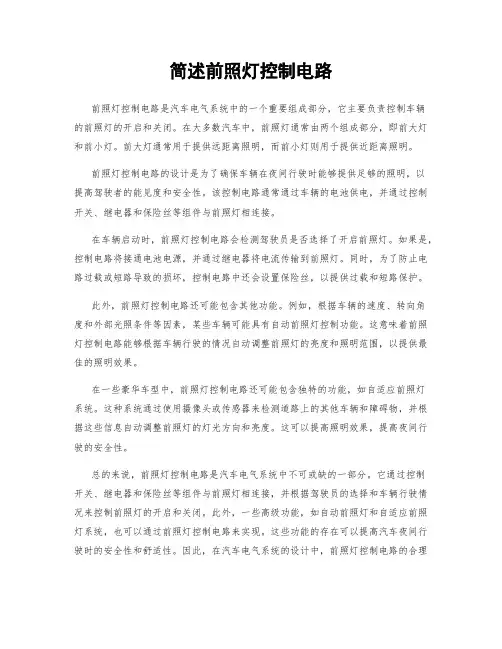

简述前照灯控制电路
简述前照灯控制电路前照灯控制电路是汽车电气系统中的一个重要组成部分，它主要负责控制车辆的前照灯的开启和关闭。
在大多数汽车中，前照灯通常由两个组成部分，即前大灯和前小灯。
前大灯通常用于提供远距离照明，而前小灯则用于提供近距离照明。
前照灯控制电路的设计是为了确保车辆在夜间行驶时能够提供足够的照明，以提高驾驶者的能见度和安全性。
该控制电路通常通过车辆的电池供电，并通过控制开关、继电器和保险丝等组件与前照灯相连接。
在车辆启动时，前照灯控制电路会检测驾驶员是否选择了开启前照灯。
如果是，控制电路将接通电池电源，并通过继电器将电流传输到前照灯。
同时，为了防止电路过载或短路导致的损坏，控制电路中还会设置保险丝，以提供过载和短路保护。
此外，前照灯控制电路还可能包含其他功能。
例如，根据车辆的速度、转向角度和外部光照条件等因素，某些车辆可能具有自动前照灯控制功能。
这意味着前照灯控制电路能够根据车辆行驶的情况自动调整前照灯的亮度和照明范围，以提供最佳的照明效果。
在一些豪华车型中，前照灯控制电路还可能包含独特的功能，如自适应前照灯系统。
这种系统通过使用摄像头或传感器来检测道路上的其他车辆和障碍物，并根据这些信息自动调整前照灯的灯光方向和亮度。
这可以提高照明效果，提高夜间行驶的安全性。
总的来说，前照灯控制电路是汽车电气系统中不可或缺的一部分。
它通过控制开关、继电器和保险丝等组件与前照灯相连接，并根据驾驶员的选择和车辆行驶情况来控制前照灯的开启和关闭。
此外，一些高级功能，如自动前照灯和自适应前照灯系统，也可以通过前照灯控制电路来实现。
这些功能的存在可以提高汽车夜间行驶时的安全性和舒适性。
因此，在汽车电气系统的设计中，前照灯控制电路的合理设计和稳定性非常重要。
它不仅关乎驾驶者的安全，也与整个车辆的性能和可靠性密切相关。
前照灯电路分析范文
前照灯电路分析范文
接下来，我们将对前照灯电路的工作原理进行具体分析。
当驾驶员需要打开前照灯时，他会通过车辆上的开关将电路闭合。
一旦电路闭合，电流就会流入线路并最终到达灯具。
灯具收到电流后，就会开始工作，发出光线。
值得注意的是，前照灯电路通常还配有其他组件来增加灯具的亮度和提高安全性。
其中一个常见的组件是灯光调节器。
灯光调节器可以根据驾驶员的需要调节灯具的亮度，以适应不同的道路条件。
此外，前照灯电路还通常采用直流供电，因为直流电更适合用于汽车电路。
为了保护电路，防止意外发生，前照灯电路还配备了保险丝。
保险丝可以在电流过大时断开电路，避免电路受损。
另外还应该注意到，前照灯电路在设计时应该符合相关的安全标准和法规。
例如，灯具应该具备一定的亮度和照明范围，以确保驾驶员能够清晰地看到前方的道路情况。
此外，前照灯电路还需要考虑节能和环保的因素，可以采用LED灯具来降低能耗和减少对环境的影响。
总结来说，前照灯电路是汽车电路中的一个重要部分，它能够确保驾驶员在夜间和恶劣天气条件下的行驶安全。
通过合理的设计和配备，前照灯电路能够提供亮度适宜的光线，并满足相关的安全要求。
前照灯电路的分析不仅可以帮助我们更好地理解汽车电路的工作原理，也能够为我们的驾驶提供更高的安全性。
《汽车前照灯电路分析》教学设计
《汽车前照灯电路分析》教学设计一、教学目标1.了解汽车前照灯的作用和分类。
2.掌握汽车前照灯电路的基本原理和工作方式。
3.能够分析并设计汽车前照灯电路。
二、教学内容1.汽车前照灯的作用和分类。
2.汽车前照灯电路的基本原理和工作方式。
3.汽车前照灯电路的分析和设计。
三、教学过程1.导入（5分钟）通过讲解汽车前照灯的作用和分类，引起学生对课题的兴趣，激发学习的欲望。
2.知识讲解（25分钟）2.1汽车前照灯的作用：提供行驶途中的照明，提高行车安全。
2.2汽车前照灯的分类：近光灯、远光灯、雾灯、转向灯等。
3.实验演示（30分钟）3.1示范汽车前照灯电路原理图。
3.2配置实验设备，将实验仪器连接到汽车电路中，进行电路的分析和测试。
3.3演示前照灯的工作原理和电路分析过程。
4.知识巩固与讨论（20分钟）4.1向学生提问，巩固所学知识。
4.2开展讨论，引导学生分析和设计不同类型的汽车前照灯电路。
5.练习与拓展（30分钟）5.1自主练习：学生独立完成相关练习题，巩固所学知识。
6.总结与评价（10分钟）回顾本节课学习内容，总结所学知识点，并评价学生的表现。
四、教学手段与资源1.教学手段：讲授、实验演示、讨论、练习、自主学习。
2.教学资源：电脑、投影仪、实验仪器、相关课件和资料。
五、教学评价方法1.学生课堂表现评价：积极参与讨论、提问和回答问题的能力。
2.练习评价：对学生练习题的完成情况进行评价。
3.学习成果评价：通过学生的实际操作和设计，对其掌握的知识和能力进行评价。
六、教学反思1.在导入环节，可以使用多媒体资源，如图片、视频等来引起学生对课题的兴趣。
2.在实验演示环节，要确保实验设备的可靠性，以保证实验的顺利进行。
3.在讨论环节，要引导学生主动思考和提出问题，积极参与讨论。
4.在练习与拓展环节，可以设置一些应用题和实际问题，培养学生的综合运用能力。
前照灯控制电路简要介绍
前照灯控制电路简要介绍前照灯控制电路简要介绍1. 概述前照灯，作为汽车行驶时的主要照明设备之一，在夜间、恶劣天气和低能见度条件下，起到提供良好视野、保障行车安全的重要作用。
为了能够灵活、准确地控制前照灯的亮度和工作模式，汽车前照灯控制电路应运而生。
2. 原理和构成前照灯控制电路主要由以下几个部分组成：2.1 电源供应：提供电能供给前照灯工作，通常采用汽车电瓶作为电源，通过电力系统进行供电。
2.2 开关装置：用于手动或自动控制前照灯的开关状态，包括普通开关、自动光敏开关、远光开关等。
普通开关通过人工操作来控制前照灯的开关，而自动光敏开关则能根据外界光照情况自动地开启或关闭前照灯。
2.3 控制模块：用于调节前照灯的亮度和工作模式，通常由一个或多个微控制器组成。
通过传感器收集到的车速、刹车状态、转向灯等信息，结合用户的需求，控制模块能够智能地调整前照灯的亮度和模式，如远光、近光、日间行车灯、转向灯等。
2.4 前照灯组件：包括前照灯灯泡或LED灯珠以及光学透镜等。
灯泡或LED灯珠产生光能，透镜则起到聚光和照明效果的作用，使得前照灯能够以特定的亮度和角度照射到前方道路。
3. 工作原理前照灯控制电路的工作原理主要取决于电路中的控制模块和传感器。
下面通过一个简单示意图来介绍前照灯控制电路的工作原理：3.1 检测车辆状态：控制模块通过车辆的传感器检测车速、刹车状态、转向指示器的状态等，了解当前车辆的行驶状况。
3.2 接收用户输入：控制模块还可以接收到用户设置的前照灯亮度、光模式的输入信息，用户可以通过车内的操作按钮或仪表盘上的调节旋钮来调整前照灯的工作状态。
3.3 控制前照灯亮度：根据车辆状态和用户输入的信息，控制模块计算出前照灯应该具备的亮度，然后通过调整电流或电压的大小控制灯泡或LED灯珠的亮度。
3.4 控制前照灯工作模式：根据车辆行驶状态和用户设置，控制模块可以自动切换前照灯的工作模式，如切换远光、近光、日间行车灯等。
灯光电路分析
2.4.3转向危险报警灯电路分析
• 3、零部件功用
1）蓄电池和发动机：为转向危险报警灯提供足够电能。 2）转向灯：指示车辆行驶方向。 危险报警灯：发出危险报警信号。 3）点火开关：接通或切断转向危险报警灯系统控制电路。 4）转向灯开关：接通或切断转向灯电路。 5）危险报警灯开关：接通或切断危险报警灯电路。 6）转向指示灯：显示转向灯的点亮，并告诉驾驶员。 7）闪光继电器：按工作需要的频率接通和切断转向危险报警灯 电路，同时在有灯损坏时，加快通断频率。
2.4.1前照灯电路分析
2）本田雅阁2.3型车前照灯系统组成如图 所示
3）别克君威2.5型车前照灯系统组成如图所示
1.5.1 前照灯电路分析
• 3、零部件功用 1）蓄电池和发电机：为远近光灯提供足够电能。 2）远光灯：保证车前有明亮又均匀的照明。 近光灯：在夜间两车相会及市区行车时，防止对方驾驶员炫 目。 3）点火开关：接通或切断前照灯照明系统控制电路。 4）照明开关：接通或切断前照灯照明系统电路。 5）变光开关：转换近光灯与远光灯电路的接通或切断。 6）远光指示灯：显示远光灯的点亮，并告诉驾驶员。 7）灯光继电器：用小电流回路控制大电流回路的接通或断开， 延长灯光开关寿命。 8）灯光控制器：根据光线传感器的信号，及时接通或断开前照 灯电路。 9）光线传感器：检测外界环境的光强度，转变为电信号传送到 控制器。
1.5.2
雾灯电路分析
特点：前雾灯单独亮，前后雾灯同时亮
1.5.2
雾灯电路分析
中间继电器线圈电路
1.5.2
雾灯电路分析
雾灯继电器线圈电路
1.5.2
雾灯电路分析
雾灯工作电路
• 4、桑塔纳2000型车雾灯电路图分析
1）功能：前雾灯单独亮，前后雾灯同时亮。 2）分析雾灯电路原理图
汽车自动隐蔽式前照灯控制电路图解
汽车自动隐蔽式前照灯控制电路图解1）电路组成和掌握有些汽车为美化车身并保持前照灯清洁，常采纳自动隐藏式前照灯掌握电路。
在前照灯外加装灯门，当前照灯开关断开时，前照灯熄灭，灯门自动关闭；当前照灯开关闭合时，前照灯灯门自动打开，正常照明。
灯门的打开与关闭是通过掌握直流电动机的正反转来实现。
图5－21是自动隐藏式前照灯掌握电路。
通过直流电机和继电器等协作工作以推动与前照灯灯门连接的扭力杆来实现灯门的打开与关闭。
电机组合体2有开门和关门两组线圈，并有经凸轮掌握的开门限位S1和关门限位S2。
如图5－22所示，凸轮掌握的两个限位开关S1和S2，用来掌握灯门的行程，即灯门打开和关闭所到达的位置，并自动停止电机。
当灯门关闭时，关门限位开关S2断开，开门限位开关S1闭合；当灯门打开时，开门限位开关S1断开，关门限位开关S2闭合。
电流流经开门、关门线圈时，电动机的旋转方向不同。
继电器K有常开和常闭两个触点，它的动作掌握电机的旋转方向，用以操作灯门的打开或关闭。
2）电路分析（1）前照灯开关断开且前照灯灯门关闭时电路分析图5－23是前照灯开关断开且前照灯灯门关闭时的电流方向图。
当点火开关闭合（汽车行驶），前照灯开关断开后，蓄电池电压加在继电器的一端，由于继电器线圈电阻比灯丝电阻大得多，故继电器另一端可用灯丝作搭铁，继电器线圈得电。
继电器常开触点闭合，通过闭合的关门限位开关S2接通电机关门绕组，驱动前照灯灯门关闭，当灯门运动到位时，电机上的凸轮切断关门限位开关S2，使电机停电，灯门保持关闭，并同时接通开门限位开关S1。
（2）前照灯开关接通且前照灯灯门打开时电路分析当前照灯开关S5接通，由于点火开关S4和前照灯开关S5同时接通，由图可见，继电器线圈两端等电位，即继电器线圈两端电压为零，线圈中电流消逝，继电器失电。
此时蓄电池电压经继电器常闭触点和闭合的开门限位开关接电机开门绕组，电机运转驱动扭力杆打开灯门。
当灯门达到全开位置，电机凸轮切断开门限位开关，并接通关门限位开关S2。
简述前照灯控制电路
简述前照灯控制电路前照灯控制电路是汽车电气系统中的一个重要部分，它用于控制车辆的前照灯的开关和亮度调节。
下面将对前照灯控制电路进行简述。
前照灯控制电路通常由开关、继电器、电阻、电容、电感、二极管和灯泡等组成。
其中，开关用于控制前照灯的开关操作，继电器用于控制电源与前照灯之间的连接，电阻、电容和电感则用于调节电源电压和电流，以保证前照灯的正常工作，而二极管则用于防止逆变电流的产生。
前照灯控制电路的工作原理如下：当驾驶员打开车辆上的前照灯开关时，电流从电瓶中流过电路，经过继电器的控制，流进前照灯，使其发出光亮。
在这个过程中，电阻、电容和电感起到了很重要的作用，它们组成了一个滤波电路，用于平稳输出直流电压，保证前照灯的正常亮度。
前照灯控制电路中的继电器起到了一个开关的作用，当驾驶员按下前照灯开关时，继电器会吸合，使电流通过继电器的触点流进前照灯，从而使前照灯点亮。
电阻通常用于调节电流大小，以适应不同亮度的要求。
根据欧姆定律，电阻的阻值越大，通过电阻的电流就越小，从而使前照灯的亮度降低。
电容和电感则用于滤波，当电流变化时，电容和电感能够实时调整电压和电流的变化，以保证前照灯的稳定亮度输出。
二极管在前照灯控制电路中的作用是防止逆变电流的产生。
当驾驶员关闭前照灯开关时，继电器会断开，但由于电感中存储的磁能，会产生一个逆向电流，此时，二极管起到了一个导流的作用，防止逆向电流损坏其他元器件。
参考内容:1. 汽车电气系统设计与维修，王磊、魏俊雄编著，机械工业出版社。
2. 汽车电路与连接设计与制造，高春彦、范保成、王朝阳编著，清华大学出版社。
3. 电子技术与汽车电子学，杨再良、尚文寿编著，中国科学技术大学出版社。
4. 汽车电子控制技术与维修，乔世武编著，机械工业出版社。
5. 电子技术与设备在汽车上的应用，贺建利编著，电子工业出版社。
中职汽车电器设备构造与维修(电子科技大学出版社)教案：照明与信号系统——前照灯控制电路
电容式闪光器结构：它由一只大容量电解电容器和双线圈继电器组成。
工作原理：接通转向灯开关（左或右）后，串联线圈经触点、转向信 号灯构成回
教
学
内
容
大。产生较强磁场，吸动衔铁，使触点张开。此过程中，串联线圈通电时间极短，转向信号灯不亮。触点张开后电容器经串联线圈、并联线圈、转向灯开关、转向灯及转向指示灯构成充电回路．由于充电电流很小，此时转向灯与转向指示灯不亮。触点在串并联线圈的合成磁场（方向相同）作用下，仍保持张开状态。电容器充足电后．并联线圈电流消失，铁心吸力减小，触点在复位弹簧作用下闭合，转向灯与转向指示灯亮；同时，电容器经并联线圈及触点放电，由于串联线圈与并联线圈磁场方向相反，铁心吸力极小，触点保持闭合状态。当电容器放电结束后，并联线圈电流消失，在串联线圈磁场作用下，触点再次张开，转向灯与转向指示灯变暗，电容在电容器再次充电。如此周而复始，转向灯与转向指示灯不停地以此频率闪烁。
在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意。转向信号灯系统由闪光继电器（简称闪光器）、转向开关、转向灯和转向指示灯等组成。当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。根据GB 7258—1997 机动车运行安全技术条件》规定，危险报警灯不得受点火开关控制。
教学设备
板书，多媒体
教学
环节
教学活动内容及组织过程
个案补充
教
学
内
容
一、前照灯控制电路
1．前照灯的控制电路
汽车前照灯随车型不同，控制方式有差异。当灯的功率较小时，灯的电流直接受灯光总开关控制。当灯的数量多、功率大时，为减少开关热负荷，减少线路压降，采用继电器控制。同时．分路保险器的个数也增加。因车型不同，继电器控制线路也有控制火线式和控制搭铁线式之分。
前照灯的保护电路原理
前照灯的保护电路原理前照灯的保护电路原理是通过保护电路来保护前照灯免受损害。
前照灯是车辆的重要安全装置之一，用于提供夜间照明。
在使用过程中，前照灯可能会受到电流过大、电压过高等因素的影响而受损。
因此，为了保护前照灯，常常会设置相应的保护电路。
过流保护电路是保护前照灯免受电流过大的影响。
在正常工作情况下，前照灯的电流通常为一定值。
但是，当电流异常增大时，很容易导致前照灯发生短路或过载，从而导致它的损坏。
为了防止这种情况发生，过流保护电路会采用一些电子元器件来检测电流的大小，在超过一定阈值时切断电流并避免前照灯受到损坏。
过热保护电路是保护前照灯免受过热的影响。
长时间使用前照灯会产生大量热量，如果不能及时散热，就会导致灯泡温度过高，进而引发灯泡爆炸或其他故障。
因此，过热保护电路采用温度传感器或热敏电阻等元件来监测前照灯的温度，并在超过一定温度时切断电源或降低电流，以保护前照灯免受过热的影响。
过压保护电路是保护前照灯免受电压过高的影响。
前照灯正常工作时，通常需要一定的电压。
然而，当车辆的电压异常增大时，很容易导致前照灯瞬间受到过高的电压冲击，造成其损坏。
因此，过压保护电路用来监测前照灯的电压，并在超过一定阈值时切断电流或降低电压，以保证前照灯的安全工作。
除了上述常见的保护电路之外，还有一些其他的保护电路也可以应用在前照灯中，比如过温保护电路、过载保护电路等。
不同类型的车辆可能会根据其特定需求选择适合的保护电路进行保护。
总的来说，前照灯保护电路的原理是通过采用各种电子元器件来检测并控制电流、温度和电压等参数，从而保护前照灯免受损害。
这些保护电路能够提高前照灯的可靠性和使用寿命，保证车辆在夜间行驶时具备良好的照明效果。
同时，保护电路的设计也要考虑到前照灯的功率、电气特性等因素，以确保保护电路能够有效地发挥作用。
认识汽车前照灯控制电路
请列举日常生活中你所见到的电源有哪些，负载有哪些， 中间环节有哪些，各不少于5个。 电源： 负载： 中间环节：
二、电路原理图的建立
表1-4中，各序号的实施示意图是用导线 把各元件、仪表的实物连接起来，称为电路实 物图。在实际应用中，由于一些元件实物尺寸 大、画法繁琐，不利于电路图制作和分析，故 要寻找用一些简单的电气符号来替代描述实际 的元件。用电气符号替代实物描述电路连接的 图，称为电路原理图，简称电路图。对于表14，序号8的实施示意图中各元件对应的电气符 号如表1-6所示。
通状态，观察发生的现象。
15 实训完毕，关断电源，按要求断开连 接导线，收好器件和仪表
任务实施
检测评价
检测评价如表1-5所示
序号
实操活动
步骤
评分细则
分值
得分
1
准备工作
作业前准备
准备实训相关器材仪表等
10
裁剪导线和剥离绝缘皮
动作规范合理，导线裁剪长度 合适，绝缘皮剥离长度合适
10
2
安装表笔和选择数字万用表挡 动作规范合理，正确安装表笔，
a）水压形成水流 b）电压产生电流 图1-11 水压与水流和电压与电流的关系
比伏（V）更大的单位有千伏 （kV）、兆伏（MV），其单位换算为：
1kV=103V，1MV=106V 电压的正方向是由“+”极性（高 电位）指向“－”极性（低电位）， 即表示电位降落的方向【表1-4中的序 号12、13中的数字万用表2的显示数字， 可以形象说明电压方向的存在，虽然 两图中的数字万用表2的读数大小相等， 但却有有正负之分，序号13中的数字 万用表的数字前有显示“一”，表示 数字万用表红表笔连接的顺序与电压 的指向相反。
即电流的单位为安培，简称安，用符号A表示 单位换算：1A=103mA=106µA 电荷量的符号是Q，单位的名称是库伦，简称库，用符号C表示。 电流的方向：习惯上把正电荷移动的方向规定为电流的方向，因此，自由电子和负离子移动的方向 与电流方向相反。【表1-4，序号12、13中万用表1的显示数字，可以形象说明电流方向的存在，虽然两 序号中的数字万用表1的读数大小相等，但却有有正负之分，序号13中的数字前有显示“一”，表示数 字万用表红表笔连接的顺序与电流的流向相反】 将大小和方向都不随时间变化的电流称之为稳衡电流，简称直流； 将大小和时间都随时间作相应变化的电流，称为交变电流，简称交流。直流/交流波形如图1-9所示。
前照灯控制电路的故障诊断与排除
前照灯控制电路的故障诊断与排除一、前照灯控制电路1.前照灯电路的组成前照灯控制电路主要由灯光开关、变光开关、前照灯继电器及前照灯组成。
灯光开关的形式有拉钮式、旋转式和组合式等形式。
通常采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方的转向柱上。
组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。
变光开关的作用是变换前照灯的近光和远光。
它有脚踏变光开关和组合式开关两种。
普通脚踏变光开关结构如图所示。
当用脚踏按钮时，推杆推动转轮向一个方向转动60℃，从而交替接通远、近光。
组合开关操纵杆端部旋钮置于前照灯位置，拨动操纵杆可使前照灯变光（近光与远光变换）。
（3）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。
如用灯光开关直接控制前照灯，灯光开关易烧坏，因此，在前照灯电路中设有前照灯继电器。
前照灯继电器SW端子接灯光开关，E端子搭铁，B端子接电源，L端子接变光开关。
当接通灯光开关（前照灯位置），继电器线圈通电，触点闭合，通过变光开关向前照灯供电。
2.前照灯控制电路（1）近光灯电路蓄电池电压→50A主前照灯熔丝→H-LP继电器线圈→前照灯变光开关E60的8脚→前照灯变光开关E60的11脚→E 1搭铁。
此时H-LP继电器线圈得电，其触点闭合。
蓄电池电压→50A主前照灯熔丝→H-LP继电器触点后分两路：一路经10A左前照灯近光熔丝→左侧前照灯近光灯A65→A1搭铁；另一路经10A右前照灯近光熔丝→右侧前照灯近光灯A64→A3搭铁。
此时，左、右前照灯近光灯均亮。
（2）远光灯电路当前照灯变光开关E60置于远光档、且位于头部位置时，E60的9脚与11脚导通。
蓄电池电压→50A主前照灯熔丝→调光继电器线圈→前照灯变光开关E60的9脚→前照灯变光开关E60的11脚→El搭铁。
简述前照灯控制电路
简述前照灯控制电路
前照灯控制电路是汽车电路中的一个重要部分，它用于控制车辆的前照灯的开关和亮度调节。
下面是关于前照灯控制电路的一些相关内容。
1. 开关：
前照灯控制电路中的开关用于控制前照灯的开启和关闭。
开关通常由一个继电器和一个开关按钮组成。
当驾驶员按下开关按钮时，继电器会通过一个电路来控制前照灯的开关。
2. 继电器：
继电器是汽车电路中常用的一种电器组件，它可以控制较大功率的电流。
在前照灯控制电路中，继电器用于控制前照灯的开关。
当开关按钮被按下时，继电器的电磁线圈会激活，使得继电器的触点闭合，从而让电流通过前照灯，使其正常工作。
3. 保险丝：
前照灯控制电路中通常会有一个保险丝，用于保护电路免受过热和短路的损坏。
如果电路中出现过流情况，保险丝会断开电路，以保护整个电路的安全。
4. 电阻器：
电阻器在前照灯控制电路中被用于亮度调节。
通过改变电阻器的阻值，可以调节前照灯的亮度。
通常情况下，驾驶员可以调节前照灯的亮度来适应不同的道路和气候条件。
5. 控制模块：
在一些高档的汽车中，前照灯控制电路可能会使用一个专门的控制模块来实现更复杂的控制功能。
这个控制模块可以根据车速、天气等条件来自动调节前照灯的亮度，并且可以根据需要改变前照灯的照射角度。
参考内容：
1. 《汽车电气设备与电子控制技术》-方大伦、郭元保、华开宝
2. 《汽车电子控制技术》-葛清林、孙结巧
3. 《汽车电器与电子控制技术》-王立新、温荣刚、陈道明。
简述前照灯控制电路
简述前照灯控制电路前照灯控制电路是汽车电路中非常重要的一部分，它负责控制车辆前方照明设备的开关、亮度和模式等。
本文将从前照灯控制电路的基本构成、工作原理、故障排查和维护等方面进行详细介绍。
一、前照灯控制电路的基本构成前照灯控制电路主要由以下几个部分组成：1. 开关模块：用于控制前照灯的开关，通常包括手动开关和自动光感应开关两种类型。
2. 控制模块：用于对前照灯的亮度和模式进行控制，通常由车载计算机或者专门的控制器实现。
3. 电源模块：提供电能给前照灯，通常由蓄电池或者发电机等装置提供。
4. 灯具模块：包括前大灯、小灯、转向指示器等设备，用于实现不同类型的照明需求。
二、前照灯控制电路的工作原理前照灯控制电路的工作原理可以简单地概括为以下几个步骤：1. 检测车辆状态：通过车辆计算机或者传感器检测车速、行驶路线、光照强度等参数，以确定前照灯的使用需求。
2. 控制开关模块：根据车辆状态和驾驶员的意愿，控制手动开关或自动光感应开关的状态。
3. 控制电源模块：根据前照灯的使用需求，控制电源模块向灯具模块提供适当的电能。
4. 控制灯具模块：根据前照灯的使用需求，控制前大灯、小灯、转向指示器等设备的亮度和模式。
三、前照灯控制电路故障排查在实际使用中，前照灯控制电路可能会出现各种各样的故障。
以下是一些常见故障及其排查方法：1. 前照灯无法点亮：首先检查电源模块和开关模块是否正常工作，如果正常则需要检查灯具模块是否有损坏或接触不良等问题。
2. 前照灯亮度不足：可能是由于电源不稳定或者光源老化导致。
可以通过更换蓄电池或者更换新的光源来解决问题。
3. 前照灯闪烁或者频繁开关：可能是由于电路接触不良或者电源过载等问题导致。
可以通过检查电路连接和更换适合的电源来解决问题。
四、前照灯控制电路的维护为了保证前照灯控制电路的正常工作，需要进行定期的维护和检修。
以下是一些常规维护方法：1. 定期更换蓄电池：蓄电池容易老化和损坏，需要定期更换以保证电源稳定。
简述前照灯控制电路
前照灯控制电路1. 引言前照灯控制电路是汽车电路系统的一个重要部分，它用于控制车辆前方的照明设备。
本文将全面、详细、完整地探讨前照灯控制电路的构成、工作原理、常见问题及解决方案等相关内容。
2. 前照灯的作用与种类前照灯是汽车行驶时提供照明的设备，主要用于提高夜间行车的安全性和可见性。
根据不同的使用场景和需求，前照灯可以分为远光灯、近光灯和转向灯等多种种类。
2.1 远光灯远光灯用于照亮车辆前方较远的区域，能够提供更强的照明效果，但使用时需要注意不要对其他车辆或行人造成视觉干扰。
2.2 近光灯近光灯用于照亮车辆前方较近的区域，并通过适当的光束形状和强度以减少视觉干扰。
2.3 转向灯转向灯用于指示车辆的转向意图，提醒其他车辆和行人注意。
3. 前照灯控制电路的构成前照灯控制电路通常由多个部分组成，包括电源、继电器、开关、电阻、驱动器等。
3.1 电源电源为前照灯提供所需的电能，通常使用汽车电瓶作为电源。
3.2 继电器继电器是前照灯控制电路的核心部件，它通过控制开关电路的通断来实现前照灯的开关控制。
继电器具有输入端、输出端和控制端，当控制端受到控制信号时，继电器的内部触点将通断输出电路。
3.3 开关开关用于控制前照灯的开关状态，包括远光灯和近光灯的切换以及转向灯的控制等。
3.4 电阻电阻用于限制电流的大小，保护前照灯和其他电路组件不受过大的电流损坏。
3.5 驱动器驱动器用于控制前照灯的亮度和光束形状，使其适应不同的使用场景和需求。
4. 前照灯控制电路的工作原理前照灯控制电路的工作原理如下：1.当驾驶员通过开关控制前照灯时，控制信号将传输到继电器的控制端。
2.继电器接收到控制信号后，内部触点通断，控制前照灯电路的开关状态。
3.在开关闭合的状态下，电源将电能供应给前照灯，使其正常工作。
4.在开关断开的状态下，前照灯电路断开，前照灯停止工作。
5. 常见问题及解决方案在使用前照灯控制电路的过程中，常会出现一些问题，下面针对一些常见问题提供相应的解决方案。
汽车前照灯控制电路
汽车前照灯（大灯）电路控制的形式及分析方法汽车前照灯控制电路有些是比较复杂的，电路的分析及电流的走向，在汽车电路的故障诊断中起着非常重要的作用。
为了帮助读者及维修人员搞清楚各电路的流向及控制方法，现将一些常见的前照灯控制电路（控制火线式带大灯继电器和变光继电器、控制搭铁式带大灯继电器和变光继电器、只带大灯继电器的控制形式大灯控制电路、带远光和近光继电器的大灯控制形式大灯控制电路、没有继电器的火线控制式大灯控制电路、没有继电器的控制搭铁式的大灯控制电路）及电流控制电路，给出详尽的电路分析方法，节省大量的时间，资料非常难得宝贵，无论是对修理工和教师，都有很大的帮助作用。
一、带大灯继电器和变光继电器大灯控制电路1. 控制火线式（1）大灯不工作时（2）前照灯继电器工作电路当灯光开关接通后，其电路是:蓄电池正极→易熔线FL→灯光开关→灯光继电器通电线圈→搭铁→蓄电池负极左前照灯远光灯工作电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→左远光灯→搭铁→蓄电池的负极。
右前照灯远光灯工作电路蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→W点→右远光灯→搭铁→蓄电池的负极。
远光指示灯电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝A →W 点→Q 点→远光指示灯→搭铁→蓄电池的负极。
当接通变光开关时，左右前照灯的近光灯电路接通： 左前照灯近光灯工作电路蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝B →左近光灯→搭铁→蓄电池的负极。
右前照灯近光灯工作电路远光指示灯变光继电器灯光继电器灯光开关远光左近光右变光开关K 1→ →→→ →→ → →→K 2→→ QFL保险丝A保险丝B→远光W→→→ →→→ →→→→→→ → →→→ →→→ 近光蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2的下触点→保险丝B →右近光灯→搭铁→蓄电池的负极。
