简述轻型井点降水的施工过程

简述轻型井点降水的施工过程
轻型井点降水是一种常用的降水技术，它适用于地下工程、基坑开挖等施工过程中的排水需要。

下面是轻型井点降水的施工过程简述：
1. 地面勘察：在开始施工之前，需要对施工区域进行地面勘察，确定降水井点的位置和数量。

同时还要考虑到地下障碍物的存在，避免对其造成破坏。

2. 井点打井：根据勘察结果确定的位置，在施工区域内打井。

井的深度根据地下水位和工程需要来确定，通常在数米到十几米之间。

3. 安装井管：井点打完之后，需要安装井管，确保井点的稳定性和安全性。

通常采用钢管或者塑料管。

4. 井管连通：将各个井管之间通过管道进行连通，形成一个井点系统。

确保井点之间的水能顺利流通，并且可以及时排出。

5. 电机安装：在井点系统中安装电机，用于抽水排水。

电机选型和安装要根据施工需要和地下水位来确定。

6. 排水系统调试：在井点系统安装完毕后，需要对排水系统进行调试。

包括检查井点系统的连通性、电机的正常运行等。

7. 井点降水开始：经过调试后，井点降水系统正式开始工作。

通过电机抽水，将地下水位降低，保持施工区域的干燥。

8. 定期维护：在施工过程中，需要定期对井点降水系统进行维护和保养。

包括清洁井点、检查井点管道是否有堵塞等。

以上是轻型井点降水的施工过程简述。

根据具体的施工需求和地下水位情况，还需要进行一些调整和适应性改变。

轻型井点降水的施工方案

轻型井点降水的施工方案一、轻型井点降水介绍沿基坑四周每隔肯定间距布设井点管，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，集水总管为Φ150钢管，周身设置与井点管间距相同的Φ40吸水管口，然后通过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的效果，保证了基底的干燥无水。

水井大致分为四大类，无压完整井、无压非完整井、承压完整井、承压非完整井。

二、适用范围适用于渗透系数为0.1～50m/d的土层中。

降水深度为：单级井点3～6m，多级井点6～12m三、基坑涌水量计算计算公式：式中：Q基:基坑基本排水量K:粘土层渗透系数，K=0.10m/d。

四、井点计算式中：q——单井出水本领（m3/d）r0——过滤管半径=0.025ml——滤管进水部分长度=2m井点数及井距采纳公式：井数：n=1.1Q/q根平均井间距b=L*m/n式中：L——基坑周长n——井点根数五、井点降水工艺及技术措施降水井成孔采纳冲孔机械成孔，但由于冲击成孔效率较低，先由人工先清理块石层障碍，再布置冲击钻机进场。

1、管井成孔工艺场地平整→井位放线→人工清理块石障碍→复核桩位→开挖浆池、浆沟→护筒埋设→桩机就位、孔位校正→冲击造孔、泥浆循环、清除废浆、泥渣→终孔验收→下滤水井管和填充砂砾。

2、降水运行（1）可采纳分次降水，即边抽水边进行土方开挖，以使水位缓缓平稳下降，因猛烈水位下降会加添沉降量，避开导致相邻建筑物及道路损坏。

（2）严禁挖土机、吊车等设备撞击降水管、排水管线、电缆等。

（3）降水要保证昼夜连续运转，防止因停泵使水位上升，造成“涌槽”事故，现场要配备备用电源（现场配备2台300KW发电机组）。

（4）设多个闸箱，单闸单箱单机。

（5）专人巡查，发觉停泵，立刻处理。

（6）降水结束需缓慢稳定抬升水位必具备两个条件：一是建筑物基础工程必需施工完毕，二是建筑物荷载大于地下水上顶托力，充足抗浮设计要求。

3、降水动态观测（l）降水开始后即对地下水位进行全面的观测记录，以便随时获得水位降落信息。

轻型井点降水施工方案

轻型井点降水施工方案在现代工程施工中，井点降水施工是一项非常重要的工序。

轻型井点降水施工方案是指利用轻型设备进行井点降水施工，以解决工程施工现场井点的降水问题。

本文将就轻型井点降水施工方案从施工要点、施工工艺和施工措施三个方面进行阐述。

首先，轻型井点降水施工方案需要注意以下几个要点。

首先是施工井点的选择，根据工程施工场地实际情况选择最为适合的井点位置，以保证降水效果。

其次是施工井点的深度和数量，根据施工现场的地质情况和排水需要，确定井点的深度和数量，以达到最佳的降水效果。

最后是施工井点的间距和井筒直径，根据施工工艺和工程需求，确定井点的间距和井筒直径，以提高施工效率和降水效果。

其次，轻型井点降水施工方案需要遵循一定的施工工艺。

首先是井点的钻探工艺，采用合适的钻探技术和设备，在施工现场进行井点的钻探，以便后续的降水施工。

其次是井点的安装工艺，选用适合的井点设备，根据实际情况进行井点的安装，以确保井点的稳固和密封性。

最后是井点的连接工艺，采用合适的连接器和管材，将井点与降水系统连接起来，以实现有效的降水排除。

最后，轻型井点降水施工方案需要采取一系列的施工措施。

首先是现场的准备工作，包括场地的清理整理和设备的调试安装，确保施工现场的安全和顺利进行。

其次是施工过程中的安全防护措施，包括施工人员的安全培训和施工现场的安全警示标识，以保障施工人员的生命财产安全。

最后是施工后的清理工作，包括施工设备的拆卸和施工现场的清理整理，以便后续的工程施工。

总结起来，轻型井点降水施工方案是解决工程施工现场井点降水问题的重要手段。

合理的施工要点、施工工艺和施工措施，可以有效地提高施工效率和降水效果。

然而，在实际施工中，由于工程环境的复杂性和工艺要求的不同，轻型井点降水施工方案的具体实施还需要根据实际情况进行调整和优化。

因此，在使用轻型井点降水施工方案时，施工方应根据具体情况进行方案设计和实施，以确保工程施工的顺利进行。

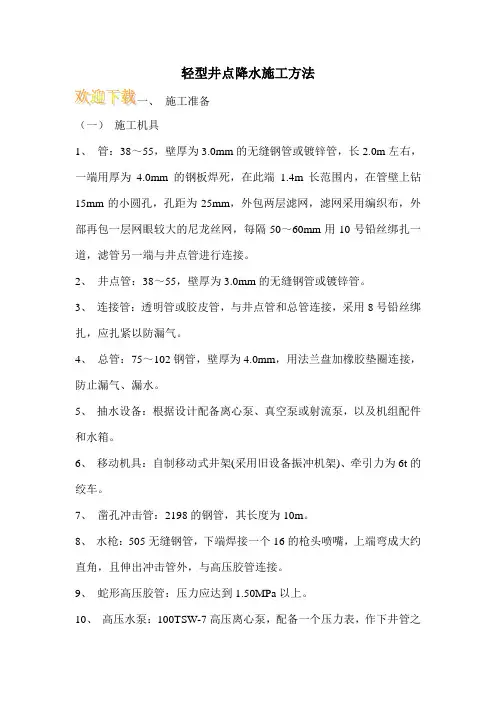

轻型井点降水施工方法

轻型井点降水施工方法施工准备（一）施工机具1、管：38～55，壁厚为3.0mm的无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm的钢板焊死，在此端1.4m长范围内，在管壁上钻15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行连接。

2、井点管：38～55，壁厚为3.0mm的无缝钢管或镀锌管。

3、连接管：透明管或胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。

4、总管：75～102钢管，壁厚为4.0mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。

5、抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。

6、移动机具：自制移动式井架(采用旧设备振冲机架)、牵引力为6t的绞车。

7、凿孔冲击管：2198的钢管，其长度为10m。

8、水枪：505无缝钢管，下端焊接一个16的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。

9、蛇形高压胶管：压力应达到1.50MPa以上。

10、高压水泵：100TSW-7高压离心泵，配备一个压力表，作下井管之用。

（二）材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。

（三）技术准备1、详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及采取的措施。

2、凿孔设备与抽水设备检查。

（四）平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整，以便于井架在场地内移动。

二、井点安装（一）安装程序井点放线定位安装高压水泵凿孔安装埋设井点管布置安装总管井点管与总管连接安装抽水设备试抽与检查正式投入降水程序。

（二）井点管埋设1、根据建设单位提供的测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水、埋管时灌砂，并用水沟将小坑与集水坑连接，以便排泄多余水。

降水(轻型井点)施工方案

降水（轻型井点）施工方案一、前言在建筑物、道路等工程中，由于天气等因素，会产生一定的降水，这会对施工工作产生一定的影响。

为此，在施工期间，需要制定一套降水施工方案，以确保施工的顺利进行。

本文将对轻型井点的降水施工方案进行阐述，并给出相应的实施步骤和注意事项。

二、施工方案1、施工前准备工作在开始施工之前，首先要检查各种材料和设备是否齐备，包括井点、管道、隔离膜、钢筋、混凝土、水泥等原材料和各种施工工具、机械设备等。

同时，要对现场进行清理和整理，保证施工现场干燥、清洁，杜绝水分进入施工区域。

同时，要对施工区域进行围护，防止降雨等天气条件对施工造成影响。

2、施工中的措施2.1、井点周围铺设隔离膜由于降雨的时候，井点周围的土壤会变得松软，如果未采取措施，井点周围的土壤会被水冲刷，影响井点的稳定性。

因此，在施工过程中需要在井点周围铺设隔离膜，来隔绝雨水和土壤。

隔离膜的材料可以采用塑料薄膜、半刚性薄板等，在铺设过程中，要确保各部位的接口处有足够的重合度，以免雨水渗入。

2.2、加强协调施工在降水过程中，需要加强组织协调施工，特别是对于混凝土浇筑等重点环节，要做好预先准备工作，确保在降水情况下，能够确保施工质量和进度。

同时，在雨水天气下，还需要加强对现场的监督和检查，及时纠正存在的问题，确保施工质量和安全。

2.3、加强现场的排水工作在降水天气下，需要加强现场的排水工作，将现场积水往洪水的方向引导。

同时，在施工过程中，要确保排水管道通畅，防止积水造成设备受潮，影响使用寿命。

2.4、关注现场安全在降雨的情况下，人员需要特别注意现场安全，避免产生滑倒、摔伤等意外情况。

同时，在设备使用方面，也要特别留意设备的防水性能，确保设备能够在雨水中正常使用。

三、实施步骤1、在施工开始前，检查材料和设备是否齐备，准备施工现场，并进行围护。

3、加强施工协调，确保施工质量和进度。

4、加强现场排水工作，将积水往洪水的方向引导。

5、注意现场安全，避免产生滑倒、摔伤等意外情况，注意设备的防水性能。

轻型井点降水施工工艺标准

轻型井点降水施工工艺标准一、施工前准备。

在进行轻型井点降水施工前，首先需要对施工现场进行全面的勘察和测量，确定井点位置和井筒尺寸，以及周围环境的情况。

同时，需要对施工所需的设备和材料进行清点和准备，确保施工所需的一切条件都已具备。

二、井点降水施工工艺。

1. 井点设置。

根据勘察和测量结果，确定井点位置，并进行标志和围栏设置，确保施工现场的安全。

同时，对井筒进行清理和修整，保证井筒的通畅。

2. 井点设备安装。

将井点降水所需的设备进行安装和调试，包括水泵、管道、阀门等设备的安装和连接，确保设备运转正常。

3. 降水施工。

根据实际情况确定降水的方案和方法，进行降水施工。

在施工过程中，需要密切关注井点的降水效果，及时调整和处理可能出现的问题，确保降水施工的顺利进行。

4. 安全监控。

在井点降水施工过程中，需要对施工现场进行全面的安全监控，确保施工人员和设备的安全。

同时，需要对降水效果进行实时监测，及时调整施工方案，确保降水效果达到预期要求。

5. 施工结束。

当井点降水施工完成后，需要对施工现场进行清理和整理，将施工所用的设备和材料进行清点和归库，确保施工现场的整洁和安全。

三、施工注意事项。

1. 施工现场的安全是首要考虑的问题，需要严格遵守相关的安全操作规程，确保施工人员和设备的安全。

2. 在进行井点降水施工时，需要根据实际情况进行合理的方案设计，确保降水效果达到预期要求。

3. 施工人员需要严格按照操作规程进行操作，确保施工的质量和效率。

4. 在施工过程中，需要密切关注施工现场的环境变化，及时调整施工方案，确保施工的顺利进行。

四、施工质量验收。

井点降水施工完成后，需要进行施工质量的验收，确保施工达到相关标准和要求。

同时，需要对施工现场进行清理和整理，恢复施工前的状态。

五、施工后维护。

完成井点降水施工后，需要对设备进行检查和维护，确保设备的正常运转。

同时，需要对施工现场进行定期的清理和维护，保持施工现场的整洁和安全。

轻型井点降水施工方案

轻型井点降水施工方案1、工程简介着中重说明基础工程中的地质概况、地下水概况以及与降水有关的情况，即为什么要降水？2、降水方式方法及采取的措施现场井点布置，采用的设备型号，技术参数等。

3、降水工作中应注意的事项在降水施工过程中，技术、质量、安全、环保应注意的事项4、计算书（附后）本节主要讨论轻型井点降水有关计算轻型井点降水计算一、总涌水量计算1.基坑总涌水量Q（m3/d），即环形井点系统用水量，常按无压完整井井群，用下式计算公式：Q＝1.366K （2H―s）s/ lgR―lgx02.单井井点涌水量q（m3/d）常按无压完整井，按下计算公式：q＝1.366K（2H―s）s/lgR―lgr式中：K—土的渗透系数（m/d）；H—含水层厚度（m）；s—水的降低值（m）；R—抽水影响半径（m），由现场抽水试验确定，也可用下式计算：R＝1.95 s√H Kr—井点的半径（m）；x0—基坑的假想半径（m，当矩形基坑长宽比小于5时，可化成假想半径x0的圆形井，按下式计算：x0＝√F/πF—基坑井点管所包围的平面面积（m2）；π—圆周率，取3.1416；二、井点管需要根数井点管需要根数n可按下式计算：n＝m Q/ q式中q＝65πdl 3√ K式中：n—井点管根数；m—考虑堵塞等因素的井点备用系数，一般取m＝1.1；q—单根井点管的出水量（m3/d）；d—滤管直径（m）；l—滤管长度（m）；三、井点管平均间距井点管平均间距D（m），可按下式计算：D＝2（L＋B）/n－1求出的D应大于15d，并应符合总管接头的间距（一般为80、120、160mm）要求。

式中：L—矩形井点系统的长度（m）；B—矩形井点系统的宽度（m）；四、例题某工程基坑平面尺寸见图，基坑宽10m，长19m，深4.1m，挖土边坡1：0.5。

地下水位－0.6m。

根据地质勘察资料，该处地面下0.7m，为杂填土，此层下面有6.6m的细砂层，土的渗透系数K＝5m/d，再往下为不透水的粘土层。

轻型井点降水方法

轻型井点降水方法1、工艺流程施工准备→开挖冲孔沟→布置总管、轻井泵→水冲孔→插入支管→灌砂→连接支管、总管、轻井泵→封土→试抽→正常抽水→填平冲孔沟2、施工要点（1）施工场地在施工前应做好平整工作，放好施工灰线。

（2）井点支管的埋设，选用冲水管冲击成孔后再沉放井点。

支管的施工方法，冲孔直径为30cm。

井点支管长6m，滤头长1.2m，支管间距1.6m。

（3）配合打设轻井的起重设备一台履带吊。

（4）井点冲孔施工时，应保持孔径上下均匀、垂直，冲孔深度应比滤管底加0.5m深为宜，井点支管应置于孔的中央，四周适时填入中粗砂至距地面自然土以下１米深度，以上部分用粘土填实封闭支管四周防止真空泄漏。

（5）井点用砂，颗粒直径为0.3～0.5mm，含泥量不得超过3%。

（6）为了确保支管的抽水质量，冲孔操作时，当冲孔深度达到设计深度时，不应急于拔出冲孔枪头，应让枪头在孔内冲翻二分钟，让清水将污水基本排出后再拔出冲孔枪头，并随即灌入一反斗车中粗砂，然后再可将支管插入。

（7）井点集水总管布设就位和支管打设完成以后，在两者没连接完成之前，应用木塞或塑料布包裹裸露的管口丝牙，防止异物入内或施工不小心碰坏管口。

当总管和支管连接完成以后，应检查弯管等各部件接口是否紧配、严密，防止漏气。

（8）冲孔作业时，应事先挖好导流的排水沟，并使排水沟通畅，汇集到集水井中的水，应及时采用强排水的方法排出，防止满溢影响工地环境文明。

（9）开机抽水后，应经常检查支管是否漏气或“死井”，发现问题应及时用水冲洗，逐个疏通。

（10）值班人员应经常检查水泵的真空度及压力的使用情况，在抽水的过程中，应对流量、真空度进行观察统计，并作好记录。

（11）井点主机布置定当应搭设临时机房，防止运转设备意外损坏，便于值班人员清保维修机器，防止雨天设备受潮漏电。

轻型井点降水设备组成及施工过程

一、轻型井点降水设备的组成轻型井点降水设备一般由以下几个部分组成：1. 井点降水管道：主要由塑料管或者钢管组成，用于将地下水汇集到井点降水井中。

2. 井点降水井：通常由混凝土或者塑料制成，用于接收地下水并将其排放到地面。

3. 井点降水泵站：用于将井点降水井中积聚的地下水抽排到地面排水管网中。

4. 控制系统：用于监控井点降水设备的运行状态，并根据需要进行调节。

二、轻型井点降水施工过程1. 前期准备工作：确定井点降水设备的布置位置，并对地下管道、电力线路等进行勘察，确保施工安全。

2. 井点降水井的挖掘：根据设计要求，在地面上挖掘井点降水井的位置，并进行加固处理，防止坍塌。

3. 管道安装：将井点降水管道沿着地下水流方向铺设，并与井点降水井相连接。

4. 井点降水泵站的安装：根据设计要求，将井点降水泵站安装在地面上，并进行电气连接。

5. 控制系统的调试：对井点降水设备的控制系统进行调试，确保其正常运行。

6. 设备试运行：对整个井点降水设备进行试运行，检查其运行状态和排水效果。

7. 完善设施：根据试运行结果，对设备进行调整和完善，确保其正常运行。

三、轻型井点降水设备的优势1. 灵活性：轻型井点降水设备可以根据不同的工程要求进行灵活布置，满足不同场地的排水需求。

2. 高效性：井点降水设备可以快速有效地将地下水排放到地面排水管网中，保证工程的正常施工。

3. 经济性：相比传统的地下水降低方法，轻型井点降水设备不仅施工成本低，而且维护成本也相对较低。

4. 环保性：轻型井点降水设备通过对地下水的收集和排放，可以有效保护周边环境，减少地下水对周边工程的影响。

在实际工程中，轻型井点降水设备已经得到了广泛应用，并取得了良好的效果。

随着城市建设和地下工程的不断发展，轻型井点降水设备将会发挥越来越重要的作用，为工程施工提供可靠的地下水降低解决方案。

随着城市化的进程和地下工程的增多，轻型井点降水设备在地下水降低中扮演着越来越重要的角色。

轻型井点降水施工方案

轻型井点降水施工方案一、施工前准备。

1. 地质勘察，在施工前，需要对井点周边地质情况进行勘察，了解地下水位、土层情况等，为施工方案的制定提供依据。

2. 设备准备，准备好所需的轻型降水设备，包括水泵、管道、阀门等，并进行设备检查和维护，确保施工过程中设备的正常运转。

3. 安全防护，施工现场需要进行安全防护措施，包括设置警示标志、搭建安全围栏、配备安全帽、手套等防护用具，确保施工人员的安全。

二、施工流程。

1. 井点布置，根据地质勘察结果，确定井点的布置位置，采用轻型设备进行井点的布置和固定。

2. 设备连接，将水泵与管道连接，确保管道畅通无阻，阀门处于关闭状态，待施工准备就绪。

3. 开启水泵，启动水泵，将地下水抽出到地面，控制水泵的流量和压力，确保井点降水的效果。

4. 监测井点，在降水过程中，需要对井点进行实时监测，包括水位、水质等指标，确保降水效果符合要求。

5. 施工结束，当达到降水要求后，关闭水泵，拆除井点设备，并对施工现场进行清理，确保施工结束后环境整洁。

三、施工注意事项。

1. 环境保护，在施工过程中，要注意保护周边环境，避免污染地下水和土壤，合理处理井点降水产生的废水。

2. 安全管理，严格执行施工安全规范，保障施工人员的人身安全，避免发生意外事故。

3. 设备维护，定期对降水设备进行维护保养，确保设备的正常运转，提高施工效率和降水效果。

四、施工效果评估。

1. 水位监测，在施工结束后，对地下水位进行监测，评估降水效果是否符合预期要求。

2. 数据分析，对降水过程中的监测数据进行分析，总结施工中存在的问题和改进措施，为今后的施工提供参考。

3. 效果评价，根据实际降水效果，对本次施工进行评价，总结经验，提高施工质量和效率。

结语。

轻型井点降水施工方案的制定和实施，对于地下水位调控和施工安全具有重要意义。

在施工过程中，要严格执行施工方案，确保施工质量和效果，同时注重环境保护和安全管理，为工程建设提供良好的保障。

轻型井点降水施工方案

轻型井点降水施工方案一、前期准备1.项目资料收集：收集相关的地质勘探、测量图纸等资料。

2.建立合理的施工队伍：调查并确定施工队伍的构成，保证施工人员素质的合理配置。

3.施工地点勘测：对施工地点进行勘测，包括地基情况、地下水位、降水点分布等情况的调查。

二、施工工序1.设计首井位置：根据地质勘探资料和勘测结果，确定首井位置。

2.首井钻孔：根据设计要求，进行首井钻孔。

钻孔深度应根据地下水位和降水点情况合理确定。

3.沉管安装：将沉管安装到钻孔中，并进行调整，保证沉管的稳定和垂直。

5.钻凿二井：根据设计要求，在相应位置钻凿二井，并进行沉管安装、连接地下水位等工作。

6.重复上述工序，直到完成所有的降水点施工。

三、施工设备和材料1.钻机：用于进行钻孔和钻凿工作。

2.沉管：用于安装到钻孔中，保证井点的稳定和垂直。

3.泥浆：用于钻孔时的冲洗和冷却。

5.泵站：用于提取地下水。

四、施工安全措施1.建立安全制度：制定相关的施工安全制度，确保施工过程中的安全。

2.申请施工许可证：申请合理的施工许可证，合法合规进行施工。

3.施工人员培训：对施工人员进行培训，提高安全意识和技能水平。

4.安全防护设施：设置必要的安全警示标志和防护设施，保障施工人员的安全。

五、监测和管理1.施工过程监测：对施工过程进行监测，及时发现和解决问题。

2.施工质量管理：建立相应的质量管理体系，确保施工质量。

3.施工进度管理：制定合理的施工进度计划，监督和管理施工进度。

六、施工注意事项1.根据地质条件和设计要求，合理确定钻孔深度和沉管长度。

2.进行钻孔和钻凿工作时，要根据勘探结果和现场情况进行合理调整和修正。

3.施工过程中要保证施工现场的整洁和安全。

4.施工完成后，要进行验收和补充工艺，确保施工质量和效果。

总结：轻型井点降水施工是一项重要的工程施工任务，需要在前期做好准备工作，合理安排施工队伍和设备，并制定相关的施工方案和安全措施。

在施工过程中，要注意地质环境和水文条件的变化，及时调整施工方案，确保施工质量和安全。

轻型井点降水施工方案(附图片)

1)开挖沟槽，清除上部建筑垃圾
2）钻头与杆连接
轻型井点钻头，轻型井点的施工原理主要是通过水冲出泥沙，人工凿井，孔径较小，埋置一根钢管就可以了
3)钻头工作状态
4)冲井
5)冲井情况
6)轻型井点井管材料，下部吸水孔必须用土工布包裹，避免沙土吸入
7）清管（埋管前用水清洗)
8)井管埋入
9)下管
10）填沙（管子下部四周用沙填,上部用泥土封闭）
11）成套管井插入
支管-—主管
12)支管--主管细部
13）连接密封
14）抽水设备———-—真空泵
15)可以抽水了，完成
图文并茂之降水工程之----轻型井点降水施工,分享给大家。

比起教科书上，优点就是图文并茂有不恰当的地方欢迎相互讨论。

轻型井点降水施工方案

轻型井点降水施工方案
一、背景
在建筑施工中，往往需要进行降水措施，以确保施工现场的安全和施工进度的顺利进行。

在一些地下工程中，如地铁、地下室等地方，传统的泵车降水方案无法使用。

因此，轻型井点降水方案应运而生。

二、适用场合
轻型井点降水方案适用于以下工程：
1.地下承台
2.地下车库
3.地下管廊
4.埋地燃气管道
5.地下电站
6.地下洗车房
三、施工流程
1. 施工前准备
进行轻型井点降水前，需要进行以下准备工作：
1.准备井点材料、钻机、降水泵等设备；
2.制定施工计划，并进行现场勘察；
3.设计井点布置方案，并进行标注。

2. 井点钻孔
1.在井点标注处进行钻孔；
2.对钻孔进行检查并进行补强；
3.安装铁管和水泵。

3. 井点施工
1.开始施工，对井点进行降水；
2.根据现场实际情况，对降水量进行调整。

4. 施工结束
1.检查降水效果；
2.拆除井点设备。

四、注意事项
1.施工过程中应注意安全；
2.严格按照施工计划进行施工；
3.对现场进行清理，保持施工环境整洁；
4.在施工过程中，注意保护现场周边环境。

五、总结
轻型井点降水方案在建筑施工中起到了非常重要的作用。

通过合理的设计和完善的施工流程，可以确保施工现场的安全和施工进度的顺利进行。

同时，在施工过程中，应做好安全防护和环境保护，保证施工的质量和效率，为建设一个更加美好的社会做出贡献。

轻型井点降水方案分项施工方法

轻型井点降水方案分项施工方法
1井点管埋设
施工时沿基坑边沿外0.8m布设井点管，井点管间距1.8m。

成孔用冲击式或回转式钻机成孔，孔径200~300mm，井深比井点设计深500mm；洗井用0.6m3空压机或水泵将井内泥浆抽出；井点徐徐插入井孔中央，使露出地面200mm，然后倒入粒径5-30mm石子，使管底有500mm高，再沿井点管四周均匀投放2-4mm粒径粗砂，上部2.0m深度内，用粘土填实以防漏气。

2接通总管
井点埋设完毕应接通总管。

总管设在井点管外侧800mm处，铺设前先挖沟槽，并将槽底整平，将配好的管子逐根放入沟内，在端头法兰穿上螺栓，垫上橡胶密封圈，然后拧紧法兰螺栓，总管端部，用法兰封牢。

一旦井点干管铺好后，用吸水胶管将井点管与干管连接，并用8#铁丝绑牢。

3试抽水
一组井点管部件连接完毕后，与抽水设备连通，接通电源，即可进行试抽水，检查有无漏气、淤塞情况，出水是否正常，如有异常情况，应检修后方可使用，如压力表读数在0.15-0.2mp，真空度在93.3kpa以上，表明各连接系统无问题，即可投入正常使用。

4井点使用
井点使用时，应保持连续不断抽水，并有建设单位配用双电源（即城市供电与自备发电机）以防断电。

一般抽水5-7d后水位降落漏斗基本趋于稳定。

5拆除井点系统
基础和地下构筑物完成并回填土后，方可拆除井点系统。

所留空洞用砂堵塞。

6沉降观测
由于该施工区域周边建筑物较近，基坑周边应锚杆支护，井点降水时，及时通知业主、监理对水位降低区域内的建筑物进行沉降观测，发现沉陷或水平位移过大时，有关部门应及时采取防护措施。

轻型井点降水法

一）轻型井点降水施工方案1.井点布置本工程基础持力层在三层土2m以下，原始地面往下不足1m，三层土含水率平均值为24.9。

施工中将考虑全线采用轻型井点法降水。

轻型井点系统由井点管、联接管（橡胶或钢管）、总管和抽水设备所组成。

其中实管6m，滤管1.5m。

地下水经井点管、联接管和总管由抽水设备抽走。

井点系统布置采用单排线状井点，井点管位于沟槽上口宽度以外1m。

在井点管延长线位置上挖一50×50cm断面的泄水沟，再在井点管位置上做好标志，井点管间距为1.5m；每40m为一井点组。

人防地下室周长592.3m，预计分为15组。

2.井点施工a. 本工程±0.000相当于八五高程10.09m，人防地下室大面积筏板开挖深度为-5.700m，局部地梁开挖至-6.300m，集水坑开始至-7.200m。

一级抽水设备无法一次性到位。

考虑整体开挖至-2.500m处，再插一级井点管。

b. 井点管的埋设可直接用井点管水冲下沉，也可用套筒式冲孔或钻孔后再将井点管沉入。

本工程采用套筒式冲孔法埋设井点管。

c. 套筒直径30cm，长度约10m，底部呈锯齿形。

上部有提梁，用起重机吊住并上下移动，套筒内有水枪，水枪直径75mm，喷嘴直径20mm，由多级水泵供给高压水，水压0.6～0.8MPa，冲孔深度比滤管底深0.5m左右；d. 井孔冲成后，拔出套筒并立即插入井点管，在保障居中并垂直情况下，向孔内填装滤料，直到距地面1m深的范围内，用粘土填实，以防漏气。

e. 井点管埋设后，即可接通总管和抽水系统，进行试抽，检查抽水效果。

3.轻型井点注意事项a. 做好准备工作：做好抽水试验，分析水文地质条件，使井位、井深、滤管长度、标高设计合理可靠。

b. 超前降水：降水领先、开槽在后。

在施工过程中始终保持干槽作业，降水速度超前于挖槽速度。

地下水位降至槽底以下0.5～0.8m之后，才能开始挖槽，并在施工过程中始终保持这水位。

c. 冲点注意操作安全：查清地下障碍物、和地面供电线路保持安全距离。

轻型井点降水施工方案

轻型井点降水施工方案1. 引言轻型井点降水是一种在建筑施工过程中常用的降水控制方法。

通过设置井点，将施工现场周围的降水引入井点，然后通过抽水设备将积水抽出，达到控制施工现场积水的目的。

本文将介绍轻型井点降水的施工方案。

2. 施工原理轻型井点降水主要通过以下几个步骤实现：•设置井点：在施工现场周围适当的位置挖掘井点，并设置井点井筒。

•建立连接：将井点与施工现场的降水管道连接起来，确保降水能够流入井点。

•抽水排水：通过抽水设备将井点积水抽出，并排放到外部排水系统中。

3. 施工步骤3.1 设计和布置井点在施工现场周围选择适当位置进行井点的设置，通常需要根据现场的地形和降水情况进行合理的规划。

井点应远离施工区域，避免对施工造成干扰。

3.2 挖掘井点井筒按照设计要求，使用挖掘机或手工挖掘机挖掘井点井筒。

井筒的深度和直径应根据施工现场的情况来确定，以确保能够有效抽取积水。

3.3 连接降水管道将井点与周围的降水管道进行连接。

连接方式可以采用橡胶接头、法兰接头等，确保连接处密封可靠，避免漏水。

3.4 安装抽水设备在井点井筒中安装抽水设备，通常使用潜水泵进行抽水。

抽水设备的选型应根据施工现场的积水情况和排水需求来确定。

3.5 进行试水和调试在施工前进行试水和调试，确保井点降水系统正常运行。

检查井点井筒、降水管道和抽水设备的工作状态，排除故障和问题。

3.6 施工期间的管理和维护在施工期间需要对井点降水系统进行管理和维护。

定期检查井点的积水情况，保持抽水设备的正常工作。

如果发现井点堵塞或抽水设备故障，应及时清理和维修。

4. 安全措施在施工过程中，需要注意以下安全措施：•挖掘井点时，要保护好周围的工作人员和设备，避免发生意外；•进行试水和调试时，要注意电气安全，确保抽水设备的正常运行；•施工现场应设置明显的警示标志，避免他人误入施工区域。

5. 总结轻型井点降水施工方案是一种常用的降水控制方法，通过合理设置井点和抽水设备，能够有效控制施工现场的积水。

轻型井点降水专项方案

一、工程概况本工程位于XXX地区，工程性质为住宅小区建设。

由于地质条件复杂，地下水位较高，为保证基坑开挖及基础施工顺利进行，特制定本轻型井点降水专项方案。

二、编制依据1. 国家现行施工验收规范、标准及地方有关施工规定。

2. 《岩土工程勘察报告》。

3. 《建筑工程施工质量验收统一标准》。

三、施工方案1. 降水目标将基坑周边地下水位降至坑底以下，确保基坑开挖及基础施工顺利进行。

2. 降水方法采用轻型井点降水法，沿基坑四周每隔一定间距布设井点管，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接。

3. 井点布置（1）井点管直径：采用直径48mm的无缝钢管或镀锌管，壁厚为3.0mm。

（2）井点管长度：约2.0m。

（3）井点间距：根据地质条件及地下水位情况，井点间距宜为1.5m～3.0m。

（4）井点布置形式：单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度。

4. 井点施工（1）井点管埋设：采用套筒式冲孔法埋设井点管。

（2）套筒直径：30cm，长度约10m，底部呈锯齿形。

（3）套筒内水枪直径：75mm，喷嘴直径20mm。

（4）水压：0.6MPa。

（5）井点管连接：井点管、联接管（橡胶或钢管）、总管连接牢固，确保抽水效果。

5. 抽水设备（1）采用真空吸水泵进行抽水。

（2）水泵型号：根据井点数量及抽水量选择合适型号。

（3）水泵安装：水泵应安装在集水总管附近，确保水泵运行正常。

6. 降水效果监测（1）每日监测井点水位，确保地下水位降至坑底以下。

（2）定期检查井点管、联接管、总管及抽水设备，确保降水系统正常运行。

四、施工注意事项1. 井点管埋设过程中，注意保护地下管线及构筑物。

2. 井点施工期间，加强对施工区域的巡查，确保施工安全。

3. 降水过程中，密切关注周边环境变化，确保周边建筑物及设施安全。

4. 降水结束后，及时回填井点管，恢复原状。

五、总结本轻型井点降水专项方案旨在确保基坑开挖及基础施工顺利进行。

轻型井点降水施工方案

轻型井点降水施工方案轻型井点降水施工方案一、背景介绍轻型井点降水法是一种常见的地下水控制技术，适用于在建筑施工、矿山开采或地下工程中进行地下水降低的情况。

该方法通过在目标区域下挖轻型井点，通过井点中的水泵将地下水抽出，以降低地下水位。

以下是一份轻型井点降水施工方案。

二、施工步骤1. 确定施工区域：根据工程需求，确定需要降水的区域范围。

在该区域内进行水文地质勘察，了解地下水位、土层条件等相关信息。

2. 井点布置：根据勘察结果，确定井点的布置方式。

通常采用网格布置，将整个施工区域划分为多个小区域，每个小区域设置一个井点。

3. 井点开挖：按照井点布置图纸，在每个小区域内开挖井点。

井点直径一般为300毫米，深度根据地下水位和预计降低的水位确定，一般在2-3米左右。

井点周围需要搭建防坍塔架，以确保井点的稳定性。

4. 安装水泵：在每个井点中安装水泵，确保水泵的性能符合施工要求。

水泵应具备抽水量大、抽水深度深和运行稳定等特点。

5. 连接管网：将每个井点的出水口与管网连接，形成一个封闭的系统。

管网应满足抽水量大、输送压力稳定等要求。

6. 开始降水：启动水泵，开始抽取地下水。

根据现场实际情况，可以采用定时循环抽水或连续抽水的方式进行降水。

降水过程中需要及时监测水位和水质变化，确保施工安全。

7. 监测与调整：在降水过程中，需要定期进行井点降水效果的监测与调整。

根据实际施工情况，可以适时调整井点位置、井点深度和抽水量等参数。

8. 施工结束：当达到预期的降水效果后，可以停止抽水并进行清理工作。

将井点重新填埋，并恢复原有地表状况。

三、安全措施1. 提前进行水文地质勘察，确保施工区域地下水位、土层条件等信息的准确性。

2. 严格按照设计方案施工，确保井点的稳定性和水泵的正常运行。

3. 设置井点周围的防坍塔架，确保井点施工过程中的安全。

4. 对水泵和管路进行定期检查和维护，防止故障发生。

5. 严格监控降水过程中的水位和水质变化，及时调整抽水量和井点位置。

轻型井点降水施工方案(标准版)

轻型井点降水施工方案(标准版)范本 1：轻型井点降水施工方案(标准版)一、引言1.1 项目背景本轻型井点降水施工方案是为了解决在工程施工中遇到的井点降水问题，并确保工程施工的顺利进行。

1.2 目的和范围本施工方案的目的是为了有效降低施工现场地下水位，提供安全稳定的施工条件。

本工程包括井点降水的具体操作流程和施工中的安全要求。

二、施工准备2.1 施工组织根据工程需要，组建井点降水施工组，确认施工人员和工作职责，并制定相应的施工管理制度。

2.2 材料准备准备相应的降水设备和材料，包括井点降水泵、软管、降水井套等。

2.3 施工场地准备对施工场地进行清理和平整，确保施工现场的安全和整洁。

三、施工流程3.1 井点测量与布设根据施工现场的实际情况，选择井点位置，并进行仔细测量和布设。

3.2 井点钻孔使用钻机进行井点钻孔，保证井点的垂直度和稳定性。

3.3 井点安装将井点套管和滤管安装到钻孔中，并进行密封处理。

3.4 降水设备安装将降水设备按照施工要求进行安装，连接井点套管和降水泵，并进行试运行。

3.5 井点降水在进行井点降水前，需要测量地下水位，根据实际情况设置降水水位和流量。

启动降水泵，将地下水抽出并排放到指定位置。

四、安全要求4.1 操作员安全施工人员必须进行专业培训，并穿戴相应的防护用品，确保操作安全。

4.2 设备安全降水设备必须符合相关标准要求，并定期检查和维护，确保设备运行安全可靠。

4.3 环境保护降水施工过程中，必须合理处理排放水，保证环境的安全和卫生。

五、附件本文档涉及附件：1. 井点降水施工组织结构图；2. 井点降水设备清单；3. 井点布设平面图。

六、法律名词及注释1. 井点降水：指通过井点设施将地下水抽出，并进行有效处理和排放的技术措施。

2. 钻孔：使用钻机进行地下钻孔的过程，常用于地基工程和地下水勘查等领域。

------------------------------------------------------------------------------------------------------------------------------范本 2：轻型井点降水施工方案(简洁版)一、引言本轻型井点降水施工方案是为解决工程施工中井点降水问题的方案。
