埋地燃气管道腐蚀漏气修复总结

编号：SY-AQ-03662

( 安全管理)

单位：_____________________

审批：_____________________

日期：_____________________

WORD文档/ A4打印/ 可编辑

埋地燃气管道腐蚀漏气修复总

结

Summary of repairing corrosion and leakage of buried gas pipeline

埋地燃气管道腐蚀漏气修复总结

导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。

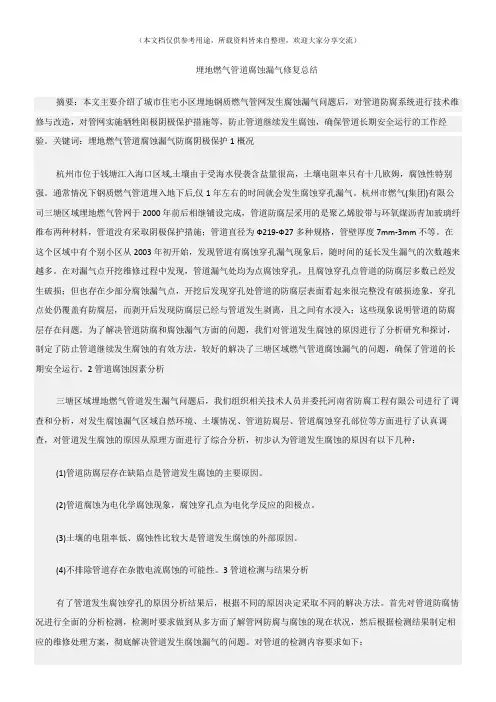

摘要：本文主要介绍了城市住宅小区埋地钢质燃气管网发生腐

蚀漏气问题后，对管道防腐系统进行技术维修与改造，对管网实施

牺牲阳极阴极保护措施等，防止管道继续发生腐蚀，确保管道长期

安全运行的工作经验。

关键词：埋地燃气管道腐蚀漏气防腐阴极保护

1概况

杭州市位于钱塘江入海口区域,土壤由于受海水侵袭含盐量很

高，土壤电阻率只有十几欧姆，腐蚀性特别强。通常情况下钢质燃

气管道埋入地下后,仅1年左右的时间就会发生腐蚀穿孔漏气。杭州

市燃气(集团)有限公司三塘区域埋地燃气管网于2000年前后相继铺

设完成，管道防腐层采用的是聚乙烯胶带与环氧煤沥青加玻璃纤维

布两种材料，管道没有采取阴极保护措施；管道直径为Ф219-Ф27

多种规格，管壁厚度7mm-3mm不等。在这个区域中有个别小区从

2003年初开始，发现管道有腐蚀穿孔漏气现象后，随时间的延长发生漏气的次数越来越多。在对漏气点开挖维修过程中发现，管道漏气处均为点腐蚀穿孔，且腐蚀穿孔点管道的防腐层多数已经发生破损；但也存在少部分腐蚀漏气点，开挖后发现穿孔处管道的防腐层表面看起来很完整没有破损迹象，穿孔点处仍覆盖有防腐层，而剥开后发现防腐层已经与管道发生剥离，且之间有水浸入；这些现象说明管道的防腐层存在问题。为了解决管道防腐和腐蚀漏气方面的问题，我们对管道发生腐蚀的原因进行了分析研究和探讨，制定了防止管道继续发生腐蚀的有效方法，较好的解决了三塘区域燃气管道腐蚀漏气的问题，确保了管道的长期安全运行。

2管道腐蚀因素分析

三塘区域埋地燃气管道发生漏气问题后，我们组织相关技术人员并委托河南省防腐工程有限公司进行了调查和分析，对发生腐蚀漏气区域自然环境、土壤情况、管道防腐层、管道腐蚀穿孔部位等方面进行了认真调查，对管道发生腐蚀的原因从原理方面进行了综合分析，初步认为管道发生腐蚀的原因有以下几种：

(1)管道防腐层存在缺陷点是管道发生腐蚀的主要原因。

(2)管道腐蚀为电化学腐蚀现象，腐蚀穿孔点为电化学反应的阳极点。

(3)土壤的电阻率低、腐蚀性比较大是管道发生腐蚀的外部原因。

(4)不排除管道存在杂散电流腐蚀的可能性。

3管道检测与结果分析

有了管道发生腐蚀穿孔的原因分析结果后，根据不同的原因决定采取不同的解决方法。首先对管道防腐情况进行全面的分析检测，检测时要求做到从多方面了解管网防腐与腐蚀的现在状况，然后根据检测结果制定相应的维修处理方案，彻底解决管道发生腐蚀漏气的问题。对管道的检测内容要求如下：

(1)对管道目前的防腐层质量状况进行综合检测与评价,评估目

前管道防腐保护状况。

(2)检测燃气管网与相邻水管道、电力线、接地线等其它管线是否存在搭接现象。

(3)检测埋地燃气管道防腐层存在的缺陷点，并对检测出的缺陷

点按破损的严重程度划分类别(要求划分成三类)，然后根据防腐层破损点情况评估管道的腐蚀程度。

(4)检测燃气管网中是否存在杂散电流干扰腐蚀。

(5)系统调查测量燃气管道经过区域土壤的电阻率，评价土壤腐蚀性。

(6)根据各种检测结果对管道的总体腐蚀状况进行系统分析与评估。

根据检测内容要求，我们把检测工作委托给了具有多年检测经验和检测技术比较好的专业检测公司来做。专业检测公司做好检测方案通过我们审核后再进行检测，选用的检测方法有四种：一、管道电磁电流衰减率检测方法，用这种方法对管道防腐层总体质量状况进行检测与综合评价，评估管道防腐层缺陷点的破损程度，探测燃气管道是否与相邻管线有搭接点，是否存在漏电点；二、交流电位悌度法(皮尔逊法PearSon法)，通过用这种方法检测可在不开挖的情况下，发现地下管道防腐层存在的破损点；三、密间隔电位检测法(CIPS法)，用这种方法主要检测管道上是否存在杂散电流，根

据检测数据分析判断防腐层破损点处管道的腐蚀情况。四、土壤电阻率检测法，通过调查测量土壤的电阻率，分析判断管道周围土壤的腐蚀情况，根据土壤电阻率对管道所处区域腐蚀情况进行分级。

通过用各种方法检测后，三塘区域埋地管网共发现有防腐层缺陷点大小近500处，这些防腐层缺陷点按其破损的严重程度和漏电情况，通过技术分析处理后把缺陷点划分成了3种类别，按类别采取不同的维修措施。这些缺陷点中属于破损比较严重的一、二类缺陷点占总数的80．8％比例较大。检测数据通过分析统计计算得到，管道的防腐层平均绝缘电阻率在2000Ω·m2

～4000Ω·m2

之间。按“SY/T0087—95”质量标准评价，防腐层总体质量优良率不足5％(见表1、2防腐层缺陷点与总体质量检测结果统计)，总体质量比较差。三塘区域土壤的电阻率

大部分在20Ω·m左右，属于腐蚀性偏强状况。探测中还发现燃气管道存在搭接和严重漏电点有91处，少数区域燃气管道上存在交流杂散电流干扰腐蚀，交流杂散电流来源于管道入户后与电力线的

地线有搭接，或燃气管道与电力线变压器安全距离不够，感应产生。检测结果中防腐层缺陷点类别划分标准为：

一类防腐层缺陷点：防腐层破损严重，或破损面积较大，防腐层已经失去了防腐作用，相当于管道裸露在土壤中，这类破损点处管道已经或正在发生严重腐蚀。一类破损点，管道无论是否有阴极保护系统，必须立即对破损的防腐层进行修复，否则管道很快会发生腐蚀穿孔。

二类防层缺陷点：管道防腐层缺陷点处防腐层还存在，或防腐层和管道之间已发生了严重剥离，水已进入了防腐层与管道之间，基本已经失去防腐保护作用；有些点管道已发生了不同程度腐蚀。这类破损点需要存1年内进行修复。

三类防腐层缺陷点；管道防腐层严重老化，防腐层存在缝隙或针孔漏电渗水，现防腐层与管道存在轻度剥离；防腐层的绝缘电阻率很小(或者是防腐层厚度很薄)，漏电严重。开挖裸露后用眼睛观察不出裸铁点，但用电火花仪检查时有火花产生。这类防腐层破损点，有阴极保护时保护电位达到保护标准情况下，可以不用修复。没有
