【原创】锁相环PLL制作与调试要点.
锁相环PLL（PhaseLockedLoop）
锁相环PLL（PhaseLockedLoop）锁相环PLL目前我见到的所有芯片中都含有PLL模块，而且一直不知道如何利用PLL对晶振进行倍频的，这次利用维基百科好好的学习了下PLL 的原理。
1. 时钟与振荡电路在芯片中，最重要的就是时钟，时钟就像是心脏的脉冲，如果心脏停止了跳动，那人也就死亡了，对于芯片也一样。
了解了时钟的重要性，那时钟是怎么来的呢？时钟可以看成周期性的0与1信号变化，而这种周期性的变化可以看成振荡。
因此，振荡电路成为了时钟的来源。
振荡电路的形成可以分两类：1. 石英晶体的压电效应：电导致晶片的机械变形，而晶片两侧施加机械压力又会产生电，形成振荡。
它的谐振频率与晶片的切割方式、几何形状、尺寸有关，可以做得精确，因此其振荡电路可以获得很高的频率稳定度。
2. 电容Capacity的充电放电：能够存储电能，而充放电的电流方向是反的，形成振荡。
可通过电压等控制振荡电路的频率。
2. PLL与倍频由上面可以知道，晶振由于其频率的稳定性，一般作为系统的外部时钟源。
但是晶振的频率虽然稳定，但是频率无法做到很高（成本与工艺限制），因此芯片中高频时钟就需要一种叫做压控振荡器（Voltage Controlled Oscillator）的东西生成了（顾名思义，VCO 就是根据电压来调整输出频率的不同）。
可压控振荡器也有问题，其频率不够稳定，而且变化时很难快速稳定频率。
哇偶，看到这种现象是不是很熟悉？嘿嘿，这就是标准开环系统所出现的问题，解决办法就是接入反馈，使开环系统变成闭环系统，并且加入稳定的基准信号，与反馈比较，以便生成正确的控制。
PLL倍频电路因此，为了将频率锁定在一个固定的期望值，锁相环PLL出现了！一个锁相环PLL电路通常由以下模块组成：·鉴相鉴频器PFD（Phase Frequency Detector）：对输入的基准信号（来自频率稳定的晶振）和反馈回路的信号进行频率的比较，输出一个代表两者差异的信号·低通滤波器LPF（Low-Pass Filter）：将PFD中生成的差异信号的高频成分滤除，保留直流部分·压控振荡器VCO（Voltage Controlled Oscillator）：根据输入电压，输出对应频率的周期信号。
PLL设计关键基础及基本参数确定方法
PLL设计关键基础及基本参数确定方法PLL（锁相环）是一种电路设计技术，用于将输入信号的频率和相位合成为与参考信号相同的输出信号。
它在各种应用领域中具有广泛的应用，包括通信系统、数据传输、时钟发生器、频率合成器等。
1.建立模型：确定所需的频率范围和准确度，并选择适当的振荡器作为参考信号源。
建立时钟和相位比较器的模型，以及低通滤波器等组成部分的模型。
2.频率范围和准确度：确定PLL所需的输出频率范围和准确度。
这取决于具体的应用需求，如通信系统中需要的频率范围和准确度。
一般来说，更高的频率范围和准确度要求会导致设计更复杂的PLL电路。
3.反馈环：选择适当的反馈环型式，如基本PLL、全数字PLL或混合模拟数字PLL。
这取决于应用需求和设计复杂度。
基本PLL适用于频率较低的应用，但对相位噪声较敏感。
全数字PLL则采用数字环路滤波器，具有更高的鲁棒性和可控性。
4. 相位锁定范围（Phase Locked Loop Range）：确定PLL的相位锁定范围，即输入信号的相位偏移量。
这取决于具体应用中的信号变化范围和要求。
较大的相位锁定范围会导致更高的设计复杂度。
5.闭环带宽：确定PLL的闭环带宽，即相位比较器输出与输出信号的相位偏差之间的关系。
较大的闭环带宽可以提供更高的锁定速度，但可能会导致更高的相位噪声。
6. 电源抑制比（Power Supply Rejection Ratio，PSRR）：确定PLL对电源噪声的抑制能力。
电源噪声可能会影响PLL的性能，因此需要设计合适的滤波器和抑制电源噪声的能力。
7.噪声性能：确定PLL对输入信号噪声和环路滤波器自身噪声的敏感度。
这取决于环路滤波器的设计和反馈环的类型。
一般来说，全数字PLL 具有更好的噪声性能。
8.稳定性和抖动：确定PLL的稳定性和抖动性能。
PLL需要能够在各种工作条件下保持稳定，不受温度、电源变化等因素的影响。
抖动性能衡量了PLL输出信号的时钟稳定性。

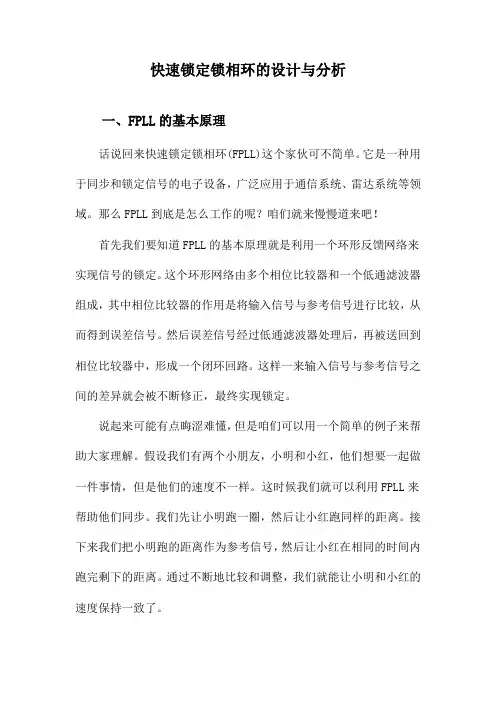

快速锁定锁相环的设计与分析
快速锁定锁相环的设计与分析一、FPLL的基本原理话说回来快速锁定锁相环(FPLL)这个家伙可不简单。
它是一种用于同步和锁定信号的电子设备，广泛应用于通信系统、雷达系统等领域。
那么FPLL到底是怎么工作的呢？咱们就来慢慢道来吧！首先我们要知道FPLL的基本原理就是利用一个环形反馈网络来实现信号的锁定。
这个环形网络由多个相位比较器和一个低通滤波器组成，其中相位比较器的作用是将输入信号与参考信号进行比较，从而得到误差信号。
然后误差信号经过低通滤波器处理后，再被送回到相位比较器中，形成一个闭环回路。
这样一来输入信号与参考信号之间的差异就会被不断修正，最终实现锁定。
说起来可能有点晦涩难懂，但是咱们可以用一个简单的例子来帮助大家理解。
假设我们有两个小朋友，小明和小红，他们想要一起做一件事情，但是他们的速度不一样。
这时候我们就可以利用FPLL来帮助他们同步。
我们先让小明跑一圈，然后让小红跑同样的距离。
接下来我们把小明跑的距离作为参考信号，然后让小红在相同的时间内跑完剩下的距离。
通过不断地比较和调整，我们就能让小明和小红的速度保持一致了。
1. 锁相环的工作原理锁相环是一种在数字通信和信号处理中常见的同步技术，其基本工作原理就是通过比较两个信号的相位差，来实现对一个信号的锁定。
听起来有点复杂？没关系咱们就把它比作是一个“手电筒”的游戏。
想象一下你有一个手电筒，上面有两个开关，一个是“开”，一个是“关”。
当你打开“开”的开关时手电筒就会发出光；而当你打开“关”的开关时手电筒就不会发光。
现在我们假设你把这个手电筒连接到一个电路上，并且在电路中加入一个噪声源。
噪声源会随机地改变“开”和“关”的状态也就是说，它会随机地让手电筒亮或灭。
那么问题来了，你怎么才能确定哪个开关对应着“亮”，哪个开关对应着“灭”呢？这就是锁相环的基本工作原理，通过不断地比较和调整，它就能锁定一个信号，使得我们能够准确地接收和处理这个信号。
这也是为什么锁相环在许多重要的领域里都有着广泛的应用，比如无线通信、雷达、GPS等等。
锁相环实验报告
锁相环实验报告锁相环实验报告一、实验目的本次实验的目的是了解锁相环（PLL）的原理和应用，掌握PLL电路的设计和调试方法，以及了解PLL在通信系统中的应用。
二、实验原理1. PLL原理锁相环是一种基于反馈控制的电路，由比例积分环节、相位检测器、低通滤波器和振荡器等组成。
其基本原理是将输入信号与参考信号进行比较，并通过反馈调整振荡频率，使得输入信号与参考信号同步。
2. PLL应用PLL广泛应用于通信系统中，如频率合成器、时钟恢复器、数字调制解调器等。
三、实验设备和材料1. 实验仪器：示波器、函数发生器等。
2. 实验元件：电阻、电容等。
四、实验步骤1. 搭建PLL电路并连接到示波器上。
2. 调节函数发生器输出正弦波作为参考信号，并将其输入到PLL电路中。
同时，在函数发生器上设置另一个正弦波作为输入信号，并将其连接到PLL电路中。
3. 调节PLL参数，包括比例积分系数和低通滤波器截止频率等，使得输入信号与参考信号同步。
4. 观察示波器上的输出波形，记录下PLL参数的取值。
五、实验结果与分析1. 实验结果通过调节PLL参数，成功实现了输入信号与参考信号的同步，并在示波器上观察到了稳定的输出波形。
记录下了PLL参数的取值，如比例积分系数和低通滤波器截止频率等。
2. 实验分析通过本次实验，我们深入了解了锁相环的原理和应用，并掌握了PLL电路的设计和调试方法。
同时，我们也了解到PLL在通信系统中的重要作用，如时钟恢复、数字调制解调等。
六、实验结论本次实验成功地实现了输入信号与参考信号的同步，并掌握了PLL电路的设计和调试方法。
同时也加深对于PLL在通信系统中应用的认识。
七、实验注意事项1. 在搭建电路时应注意接线正确性。
2. 在调节PLL参数时应注意逐步调整，避免过度调整导致系统失控。
3. 在观察示波器输出波形时应注意放大倍数和时间基准设置。
PLL锁相环相关基础知识
PLL锁相环相关基础知识由于近期找工作，所以把射频的一些基础知识复习了一遍。
趁着自己还有点时间和精力，把锁相环的一些知识记录一下，基础功不扎实，有误之处还请大佬拍错。
1. PLL的工作原理锁相环一般由PD(鉴相器）,LPF（环路滤波器），VCO组成。
有的同学可能要问了：“既然VCO在给定电压之后已经能输出频率了，为什么不直接拿来用呢？”实际上可以这么用，现在有的晶振会针对某个固定的频点把频率优化的非常好，比如一些122.88MHz的VCXO（外置的VCO），这些晶振有个特点，在这个频点相噪性能优化的特别好。
但是晶振一般很难把频率做高。
而我们PLL中经常使用的VCO，频率变化中频都是GHz为单位，变化范围几百兆MHz，若使用开环VCO（不加PLL的结构），那么出来的频率信号相噪特别糟糕，而且随着电压变化（例如噪声，温度带来的影响）导致VCO的输出频率发生漂移。
于是有人提出了使用PLL这样的结构，能够输出比较稳定的（LOCKED）频率。
其主要思想是利用一个相位比较干净的参考频率，建立一个闭环结构来获取到相位比较干净的高频频率。
如上图所示，输入信号经过鉴相器，当反馈信号和fref的相位一致的时候，PD输出一个恒定电压值（实际上由CP输出电流），从而使得这个系统稳定。
如果我们把PD简单看做一个乘法器，那么有参考输入信号反馈输入的角频率为：N一般表示为反馈DIV的分频比。
反馈输入信号为：两者相乘根据积化和差可以得到高频和低频两个分量。
其中高频的部分会被LPF滤掉。
所以只剩低频部分。
对于低频部分，将相位记为：要使得系统稳定，即相位恒定，可以关于相位对时间t求导数，当等于0时可以认为两个相位一致。
一般把看做两个时钟的随机起振相位，上电后保持不变。
所以有当导数为0的时候：此时有假如此时参考频率10MHz，N为350，可以得到3.5GHz的频率输出。
当然前提是PLL的VCO支持这个频段。
当然对于现在的芯片，鉴频器的参考频率输入前也有一个分频器或者倍频器，一般记为R。
如何设计并调试锁相环
如何设计并调试锁相环(PLL)电路作者：Ray Sun简介设计并调试锁相环(PLL)电路可能会很复杂，除非工程师深入了解PLL 理论以及逻辑开发过程。
本文介绍PLL设计的简易方法，并提供有效、符合逻辑的方法调试PLL 问题。
仿真如果不在特定条件下进行仿真，则估计一个PLL电路的规格将会是十分困难的。
因此，进行PLL 设计的第一步应当是仿真。
我们建议工程师使用 ADIsimPLL 软件运行基于系统要求的仿真，包括参考频率、步进频率、相位噪声（抖动）和频率杂散限制。
许多工程师面对如何选择参考频率会感到无所适从，但其实参考频率和输出频率步进之间的关系是很简单的。
采用整数N 分频PLL，则输出频率步进等于鉴频鉴相器(PFD)输入端的频率，该频率等于参考分频器R 分频后的参考频率。
采用小数N 分频PLL，则输出频率步进等于PFD 输入频率除以MOD 值，因此，您可以使用较高的参考频率，获得较小的频率步进。
决定使用整数N 分频或是小数N 分频时，可牺牲相位噪声性能换取频率步进，即：较低的PFD 频率具有更好的输出频率分辨率，但相位噪声性能下降。
例如，表1 显示若要求具有固定频率输出以及极大的频率步进，则应首选整数N 分频PLL（如 ADF4106），因为它具有更佳的总带内相位噪声。
相反，若要求具有较小的频率步进，则应首选小数N 分频PLL（如ADF4153）,因为它的总噪声性能优于整数N 分频PLL。
相位噪声是一个基本的PLL 规格，但数据手册无法针对所有可能的应用指定性能参数。
因此，先仿真，然后进行实际硬件的测试就变得极为关键。
表1. 相位噪声确定PLL 的选择甚至在真实条件下通过ADIsimPLL 仿真PLL 电路时，结果也可能是不够的，除非真实参考以及压控振荡器(VCO)的模型文件已包含在内。
如果未包含在内，则仿真器将使用理想参考和VCO 进行仿真。
若要求高仿真精度，则花在编辑VCO 和基准电压源库文件上的时间将会是值得的。
锁相环PLL的组成和工作原理
锁相环的组成和工作原理#11．锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环（PLL）。
锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。
锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC（t），对振荡器输出信号的频率实施控制。
2．锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：（8-4-1）（8-4-2）式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压uD为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压uC（t）。
即uC（t）为：（8-4-3）式中的ωi为输入信号的瞬时振荡角频率，θi（t）和θO（t）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即（8-4-4）则，瞬时相位差θd为（8-4-5）对两边求微分，可得频差的关系式为（8-4-6）上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，uc（t）为恒定值。
锁相环PLL设计调试小结
锁相环设计调试小结一、系统框图二、锁相环基础知识及所用芯片资料（摘录）（一）、并行输入 PLL （锁相环）频率合成器MC145152-2MC145152 是 MOTOROLA 公司生产的大规模集成电路，它是一块采用并行码输入方式设定，由16根并行输入数据编程的双模 CMOS-LSI 锁相环频率合成器，其内部组成框图如图 3-32-3 所示。
N 和 A 计数器需要 16 条并联输入线，而 R 计数器则需要三条输入线。
该芯片内含参考频率振荡器，可供用户选择的参考频率分频器（12X8 ROM 参考译码器和12BIT ÷R 计数器组成的参考频率fr ），双端输出相位检测器，逻辑控制，10比特可编程序的÷N(N=3~1023) 计数器和 6比特可编程的÷A(A=3~63)计数器和锁定检测部分.10比特 ÷ N 计数器，6 比特÷ A 计数器，模拟控制逻辑和外接双模前置分频器(÷P /÷P +1)组成吞食脉冲程序分频器，吞脉冲程序分频器的总分频比为：N T =P*N+A 。
MC145152 的功能：* 借助于 CMOS 技术而取得的低功耗。
* 电源电压范围 3~9V 。
* 锁相检测信号。
* 在片或离片参考振荡器工作。
* 双模并行编程。
* N 范围 =3~1023,A 范围 =0~63。
*用户可选的 8 个 R 值：8 ，64 ， 128 ， 256 ， 512 ， 1024 ， 1160 ，2048． * 芯片复杂度——8000 个场效应管或 2000 个等效门。
鉴相器MC145152 环路滤波器 LPF压控振荡器 MC1648分频器MC12017频率输出引脚说明：N0-N9 （11-20 ）：÷ N 计数器的编程输入端。
当÷ N 计数器的计数为0 时，这N个输入供给预置÷ N 计数器的数据。
N0 为最低位，N9 为最高位。
PLL锁相环的设置
PLL锁相环的设置PLL锁相环的设置.分类：xs1282011-11-1022:39120人阅读评论(0)收藏举报PLL锁相环的设置还是比较简单的，因为东西很死，完全可以照搬。
主要配置的就是REFDV（范围是0到63，CRG参考分频寄存器）和SYNR（范围是0到15，CRG合成器寄存器）。
计算公式是PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)，其中OSCCLK为系统时钟，而PLLCLK为锁相环后的时钟。
想要得到PLLCLK的时钟可以对SYNR和REFDV进行一些配置。
#include"derivative.h"//锁相环初始化函数void Init_PLL_16M(void){CLKSEL=0X00;//disengage PLL to systemPLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(1+1)/(1+1)=32MHzREFDV=1;//REFDV范围为0~63SYNR=1;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it;//选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=32/2=16MHz}void Init_PLL_24M(void){CLKSEL=0X00;//disengage PLL to systemPLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)REFDV=1;//REFDV范围为0~63SYNR=2;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=48/2=24MHz}void Init_PLL_32M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(3+1)/(1+1)=64MHzREFDV=1;//REFDV范围为0~63SYNR=3;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=64/2=32MHz}void Init_PLL_48M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)REFDV=1;//REFDV范围为0~63SYNR=5;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=96/2=48MHz}void Init_PLL_64M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(7+1)/(1+1)=128MHzREFDV=1;//REFDV范围为0~63SYNR=7;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=48/2=64MHz}void Init_PLL_72M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(8+1)/(1+1)=144MHzREFDV=1;//REFDV范围为0~63SYNR=8;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=144/2=72MHz}void Init_PLL_80M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(9+1)/(1+1)=160MHzREFDV=1;//REFDV范围为0~63SYNR=9;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=160/2=80MHz}void Init_PLL_88M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(10+1)/(1+1)=176MHzREFDV=1;//REFDV范围为0~63SYNR=10;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=176/2=88MHz}void Init_PLL_96M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(11+1)/(1+1)=192MHzREFDV=1;//REFDV范围为0~63SYNR=11;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=192/2=96MHz}void Init_PLL_104M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(12+1)/(1+1)=208MHzREFDV=1;//REFDV范围为0~63SYNR=12;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it;//选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=208/2=104MHz}void Init_PLL_120M(void){CLKSEL=0X00;//disengage PLL to system PLLCTL_PLLON=1;//turn on PLL//PLLCLK=2*OSCCLK*(SYNR+1)/(REFDV+1)//锁相环时钟=2*16*(14+1)/(1+1)=240MHzREFDV=1;//REFDV范围为0~63SYNR=14;//SYNR范围为0~15_asm(nop);_asm(nop);_asm(nop);//等待锁相环稳定while(!(CRGFLG&0X08));//when pll is steady,then use it; //选定锁相环位,Bus Clock=PLLCLK/2;CLKSEL=0X80;//总线时钟=240/2=120MHz}。
PLL(锁相环)电路原理及设计 [收藏]
![PLL(锁相环)电路原理及设计 [收藏]](https://img.taocdn.com/s3/m/ca8d027601f69e3143329497.png)
PLL(锁相环)电路原理及设计[收藏]PLL(锁相环)电路原理及设计在通信机等所使用的振荡电路，其所要求的频率范围要广，且频率的稳定度要高。
无论多好的LC振荡电路，其频率的稳定度，都无法与晶体振荡电路比较。
但是，晶体振荡器除了可以使用数字电路分频以外，其频率几乎无法改变。
如果采用PLL(锁相环)(相位锁栓回路，PhaseLockedLoop)技术，除了可以得到较广的振荡频率范围以外，其频率的稳定度也很高。
此一技术常使用于收音机，电视机的调谐电路上，以及CD唱盘上的电路。
一PLL(锁相环)电路的基本构成PLL(锁相环)电路的概要图1所示的为PLL(锁相环)电路的基本方块图。
此所使用的基准信号为稳定度很高的晶体振荡电路信号。
此一电路的中心为相位此较器。
相位比较器可以将基准信号与VCO (Voltage Controlled Oscillator……电压控制振荡器)的相位比较。
如果此两个信号之间有相位差存在时，便会产生相位误差信号输出。
(将VCO的振荡频率与基准频率比较，利用反馈电路的控制，使两者的频率为一致。
)利用此一误差信号，可以控制VCO的振荡频率，使VCO的相位与基准信号的相位(也即是频率)成为一致。
PLL(锁相环)可以使高频率振荡器的频率与基准频率的整数倍的频率相一致。
由于，基准振荡器大多为使用晶体振荡器，因此，高频率振荡器的频率稳定度可以与晶体振荡器相比美。
只要是基准频率的整数倍，便可以得到各种频率的输出。
从图1的PLL(锁相环)基本构成中，可以知道其是由VCO，相位比较器，基准频率振荡器，回路滤波器所构成。
在此，假设基准振荡器的频率为fr，VCO的频率为fo。
在此一电路中，假设frgt;fo时，也即是VC0的振荡频率fo比fr低时。
此时的相位比较器的输出PD 会如图2所示，产生正脉波信号，使VCO的振荡器频率提高。
相反地，如果frlt;fo时，会产生负脉波信号。
(此为利用脉波的边缘做二个信号的比较。
锁相环电路设计和调试心得
锁相环电路设计和调试心得真正是调试才能发现设计中的问题。
太哦是工程的第一件就是先调节电源电路。
在电电原的调试过程中，我发现LM317输出总是受到输入的影响。
可能就是因为调节端子的电流在输出端产生的电压太大了，这个原因可能和我采用比较的大电位器来作为调节电阻有关。
1．锁相环的设计的起因：这个电路设计的初衷就是为了我项目中的DDS电路提供可选的时钟输入。
因为我选用的DDS电路本身自带有内部的倍频器，其实现的方法就是内部的锁相环。
开始我一位内部的锁相环会比我自己外部设计性能更好，但是后来查到AD的技术资料，发现内部的锁相环的性能并不是达到很好的配置，仔细一想，也是这样的，因为外部的环路滤波器的配置对于任意的频率都如此，显然没有经过精心设计的更加有效果。
鉴于上面分析的原因，我把采用锁相环提供时钟作为一项可选的优化方案。
再有一个原因，就是大学的时候采用的锁相环，到最后也没有调好，所以对这件事情还是老放不下，所以想借此机会完善一下这个过程。
2．锁相环的设计过程：整个设计过程，比起dds电路来说，时间是非常的短的。
原因之一就是整个PLL 的设计就是一个芯片实现。
比大学的PLL要简单一些。
再有就是，这个毕竟不是项目的重点，而是一个改进方案。
电路板采用两层板设计，环路滤波器在背板设计。
环路滤波器的设计采用AD公司的ADSIMPLL。
开始的供电设计，由于电路板的走线上比较困难，所以采用多处引线的方法。
后来调试过程中发现，这样做是在是太麻烦，也比较危险，因为万一出现加反电，或加错电压就危险了。
所以我建议以后做电路时，采用通用的便携式的变压器插头，这样调试起来就非常的简单了，不用再依赖于庞大的稳压电源了，而且绝对不会出现危险。
调试时发现电路中的测试点对于测试非常的方便，对于地，可以留两个焊盘，然后安装弧形的金属勾，这样对于采用示波器测试是非常方便的，可以很方便的用小架子加上。
再有就是安装孔的问题，内径为3mm的安装空可以采用通用的八角螺母进行固定，这样对于调试和焊接，即方便有安全。
【原创】锁相环PLL制作与调试要点
一、MC145152（鉴相器）MC145152－2 芯片是摩托罗拉公司生产的锁相环频率合成器专用芯片。
它是 MC145152－1 芯片的改进型。
主要具有下列主要特征：（1）它与双模（P／（P＋1））分频器同时使用，有一路双模分频控制输出 MC。
当 MC 为低电平时，双模分频器用（P＋1）去除；当 MC 为高电平时，双模分频器用模数 P 去除。
（2）它有 A 计数器和 N 计数器两个计数器。
它们与双模（P／（P＋1））分频器提供了总分频值（NP＋A）。
其中，A、N 计数器可预置。
N 的取值范围为 3～1023，A 的取值范围为 0～63。
A 计数器计数期间，MC 为低电平；N 计数器计数（N－A）期间，MC 为高电平。
（3）它有一个参考振荡器，可外接晶体振荡器。
（4）它有一个R计数器，用来给参考振荡器分频，R计数器可预置，R的取值范围：8，64，128，256，512，1024，1160，2048。
设置方法通过改变RA0、RA1、RA2的不同电平，接下来会讲到。
（5）它有两路鉴相信号输出，其中，ФR、ФV 用来输出鉴相误差信号，LD 用来输出相位锁定信号。
MC145152－2 的供电电压为 3．0 V～9．0 V，采用 28 脚双列封装形式。
MC145152－2的原理框图如图 1 所示MC145152－2 的工作原理：参考振荡器信号经 R 分频器分频后形成 fR 信号。
压控振荡器信号经双模P/(P ＋1)分频器分频，再经 A、N 计数器分频器后形成 fV 信号，fV＝fVCO/(NP＋A)。
fR 信号和 fV 信号在鉴相器中鉴相，输出的误差信号（φR、φV）经低通滤波器形成直流信号，直流信号再去控制压控振荡器的频率。
当整个环路锁定后，fV＝fR 且同相，fVCO＝（NP＋A）fV＝（NP＋A）fR，便可产生和基准频率同样稳定度和准确度的任意频率。
原理框图如右图：管脚描述：Pin 1频率输入 (fin) 输入到上升沿触发÷N和÷A计数器。
锁相环路(PLL)电路设计实例
软件实现PLL的代码示例
01
```systemverilog
02
// 定义PLL模块
03
module pll(input wire clk_in, output reg clk_out);
软件实现PLL的代码示例
01
parameter FREF = 100e3; // 参考频率
02
parameter N = 10; // 分频比
相位保持一致。
电荷泵型PLL的电路实现
电荷泵由两个开关和两个电容 组成，一个开关用于充电，另
一个用于放电。
当输入信号与VCO输出信号 的相位存在误差时，电荷泵 的开关会根据误差信号的极 性进行切换，从而在电容上
积累或释放电荷。
电容上的电荷量会转换为电压 信号，该电压信号通过低通滤 波器平滑后，用于调整VCO的
频率。
电荷泵型PLL的性能分析
01
电荷泵型PLL具有较高的带宽和较快的响应速度，因此适用于高 速数据传输和无线通信等应用。
02
由于电荷泵型PLL采用电荷传输方式，因此对电源噪声和电磁干
扰较为敏感，需要采取相应的措施进行抑制。
电荷泵型PLL的另一个优点是易于集成，因此适合于大规模生产
03
和应用。
04
软件实现PLL的代码示例
assign clk_out = div_by_n;
always @(posedge clk_in) begin phase_error <= #1 ($posedge clk_in ? 32'hFFFFFFFF : phase_error 1);
软件实现PLL的代码示例
PLL电路设计实例：模拟型 PLL
simulink锁相环pll用法
simulink锁相环pll用法
Simulink中的锁相环（Phase-Locked Loop，PLL）是一种常用的信号处理器件，用于频率和相位同步。
它可以用于许多应用中，例如通信系统、数据转换、时钟恢复和信号重构等。
在Simulink中使用PLL有几个关键的步骤：
1.模拟输入信号：首先需要生成或获取输入信号，这通常是
一个模拟信号或数字信号。
2.创建PLL模块：打开Simulink环境，创建一个新的模型，
在模型中添加PLL模块。
对于PLL模块的创建，可以在
Simulink库中搜索PLL模块并将其拖放到模型中。
3.设置参数：对于PLL模块，需要设置一些关键参数，例如
参考频率（Reference Frequency）、带宽（Loop Bandwidth）、初始相位（Initial Phase）等。
这些参数决定了PLL的性能
和工作方式。
4.连接信号和参考：将输入信号连接到PLL模块，并指定参
考信号。
参考信号可以是外部提供的，也可以是由PLL根
据输入信号生成的稳定参考。
5.仿真和分析：设置好参数并连接信号后，运行模型进行仿
真。
可以观察输出信号的频率和相位与参考信号的同步情
况，并进行性能分析和优化。
需要注意的是，PLL的具体用法和设置参数会因应用和设计需求而有所差异。
Simulink提供了丰富的库和模块，可以根据具体
应用需求选择和配置适当的PLL模块。
还可以通过自定义模块或编写MATLAB脚本来实现更高级的PLL功能。
锁相环PLL设计调试小结
锁相环设计调试小结一、系统框图二、锁相环基础知识及所用芯片资料（摘录）（一）、并行输入 PLL （锁相环）频率合成器MC145152-2MC145152 是 MOTOROLA 公司生产的大规模集成电路，它是一块采用并行码输入方式设定，由16根并行输入数据编程的双模 CMOS-LSI 锁相环频率合成器，其内部组成框图如图 3-32-3 所示。
N 和 A 计数器需要 16 条并联输入线，而 R 计数器则需要三条输入线。
该芯片内含参考频率振荡器，可供用户选择的参考频率分频器（12X8 ROM 参考译码器和12BIT ÷R 计数器组成的参考频率fr ），双端输出相位检测器，逻辑控制，10比特可编程序的÷N(N=3~1023) 计数器和 6比特可编程的÷A(A=3~63)计数器和锁定检测部分.10比特 ÷ N 计数器，6 比特÷ A 计数器，模拟控制逻辑和外接双模前置分频器(÷P /÷P +1)组成吞食脉冲程序分频器，吞脉冲程序分频器的总分频比为：N T =P*N+A 。
MC145152 的功能：* 借助于 CMOS 技术而取得的低功耗。
* 电源电压范围 3~9V 。
* 锁相检测信号。
* 在片或离片参考振荡器工作。
* 双模并行编程。
* N 范围 =3~1023,A 范围 =0~63。
*用户可选的 8 个 R 值：8 ，64 ， 128 ， 256 ， 512 ， 1024 ， 1160 ，2048． * 芯片复杂度——8000 个场效应管或 2000 个等效门。
鉴相器MC145152 环路滤波器 LPF压控振荡器 MC1648分频器MC12017频率输出引脚说明：N0-N9 （11-20 ）：÷ N 计数器的编程输入端。
当÷ N 计数器的计数为0 时，这N个输入供给预置÷ N 计数器的数据。
N0 为最低位，N9 为最高位。
锁相环调试流程
锁相环调试流程锁相环（Phase-Locked Loop，简称PLL）是一种用于提供稳定的时钟和频率的电路。
在电子系统中，锁相环常用于时钟恢复、频率合成、时钟同步等应用场景。
为了确保锁相环正常工作，需要进行调试和优化。
本文将详细介绍锁相环调试的流程和步骤。
1. 确定基本参数在进行锁相环调试之前，首先需要确定一些基本参数，包括输入信号频率范围、输出信号频率范围、参考时钟频率等。
这些参数将决定锁相环的设计和优化方向。
2. 设计锁相环电路根据确定的基本参数，设计锁相环电路。
常见的锁相环电路包括比例积分器（PI）控制器、低通滤波器、振荡器等模块。
根据具体应用需求，还可以添加其他功能模块。
3. 搭建实验平台准备好所需的硬件设备和软件工具，并搭建实验平台。
硬件设备包括信号发生器、示波器、频谱分析仪等仪器；软件工具包括仿真软件和调试工具。
4. 初步测试将锁相环电路连接到实验平台上，进行初步测试。
输入一个稳定的参考时钟信号，观察输出信号的频率和相位。
如果输出信号与预期不符，需要检查电路连接是否正确，并调整基本参数。
5. 稳定性分析通过改变输入信号的频率和幅度，观察锁相环的稳定性。
稳定性分析可以通过观察输出信号的抖动情况来评估。
如果抖动较大或频率范围不稳定，可能需要调整锁相环参数或改进电路设计。
6. 频率合成和时钟恢复测试根据锁相环的具体应用场景，进行频率合成和时钟恢复的测试。
对于频率合成，输入一个参考时钟信号，并观察输出信号的频率和相位；对于时钟恢复，输入一个失真或噪声较大的时钟信号，并观察输出信号是否能够恢复为稳定的时钟。
7. 相位裕度测量在某些应用场景下，锁相环需要具有一定的相位裕度。
通过改变输入信号的相位，并观察输出信号与输入信号之间的相位差来评估相位裕度。
如果相位差超过预期范围，可能需要调整锁相环参数或改进电路设计。
8. 参数优化根据测试结果，对锁相环的参数进行优化。
常见的优化方法包括调整比例积分器（PI）控制器的参数、改变低通滤波器的截止频率等。
锁相环电路设计
锁相环电路设计：让你的电路更稳定锁相环（PLL）电路是一种常用的控制电路，可以用来实现频率合成、时钟与信号恢复等功能。
在电子设备中，PLL电路的使用非常广泛，因为它能够使电路的频率更加精确、稳定，使电路的性能更优秀。
本文将介绍PLL电路的基本原理、设计方法和应用技巧。
一、PLL电路的基本原理PLL电路的基本构成包括：相锁环（Phase-Locked Loop，PLL）模块、反馈电路和指令电路。
根据反馈信号的不同，又可以将PLL电路分为：模拟PLL和数字PLL两类。
模拟PLL是指使用模拟电路实现的PLL电路，适用于处理频率较低、波形较简单的信号。
数字PLL是把PLL电路中的关键部分数字化，使用数字处理技术实现PLL电路，适用于对高速、复杂信号的处理。
PLL电路的基本原理是通过比较两个不同频率的信号，调节反馈电路的传递函数，使输出信号与参考信号保持同步，最终达到同步稳定的效果。
二、PLL电路的设计方法设计PLL电路时需要注意以下几点：1. 选择适合的锁相范围锁相范围一般是指锁相环能够自动跟踪的信号频率范围。
选择适合的锁相范围可以使PLL电路更加灵活、稳定。
2. 选择适合的环路带宽和相位裕度环路带宽是锁相环的工作频带范围，它决定了PLL电路的速度和稳定性。
相位裕度是指锁相环输出信号相位与参考信号相位的差值，它直接影响锁相环的稳定性。
选择适合的环路带宽和相位裕度可以使PLL电路更加稳定、可靠。
3. 选择合适的滤波器为了降低PLL电路输出信号中的噪声和抖动，需要在反馈电路中添加合适的滤波器。
选择合适的滤波器可以使PLL电路的性能更加优秀。
三、PLL电路的应用技巧1. 尽量避免信号功率幅度过大或过小PLL电路对信号功率幅度很敏感，过大或过小的信号功率都会对PLL电路的稳定性产生不良影响。
因此，在设计和应用时，应尽量避免信号功率偏离正常值。
2. 注意环路稳定性PLL电路不同于普通反馈电路，它需要有信号的引导才能正常工作。
锁相环PLL基本原理设计与应用
•自动频率控制(AFC)的原理框图
第 11 页
图3-1 AFC的原理方框图
第 12 页
工作原理: 图3-1是AFC的原理框图。被稳定的振荡器频率f0 与 标准频率fr 在频率比较器中进行比较。当f0 = fr时，频率比较器 无输出，控制元件不受影响；当 f0 ≠ fr时，频率比较器有误差 电压输出，该电压大小与| f0 - fr | 成正比。此时，控制元件的参 数即受到控制而发生变化，从而使 发生变化，直到使频率误差 减小到某一定值Δ f ，自动频率微调过程停止，被稳定的振荡 器就稳定在 f0 = f0± Δf 的频率上。
图4-5 三种常用的环路滤波器
第 26 页
环路滤波器的作用是滤除 ud(t) 中的高频分量及噪声，以 保证环路所要求的性能。
环路滤波器如果用的是图4-5（b）或（c）所示的比例积 分器时，比例积分器把鉴相器输出的即使是非常微小的电压积
累起来，形成一个相当大的VCO控制电压，并保持到 φo(t)=φi(t) 时刻。只要改变环路滤波器的R1 、R2、C 就能改变环路滤波器
它们所起的作用不同，电路构成也不同，但它们同属于 反馈控制系统，其基本工作原理和分析方法是类似的。
第4页
第二节 自动增益控制电路（AGC）
自动增益控制电路是某些电子设备特别是接收设备的 重要辅助电路之一，其主要作用是使设备的输出电平保持 一定的数值。所以也叫自动电平控制（ALC）电路。
自动增益控制电路是一种反馈控制电路，当输入信号电 平变化时，用改变增益的方法，维持输出信号电平基本不 变的一种反馈控制系统。
参考信号
鉴相器
环路 滤波器
压控 输出信号 振荡器
u路入 位鉴环压o所信和(相路控t)要器号输的滤振是求的入相波荡相的位频信器位，性率号的受比它能靠的作环较的。拢相用路装输图，位是置滤出直保4，滤波电-至持用2除压器来两 某uu输基id比(者 种t出()本较t是的特)电中输对锁频定压的入应率的相u高信于c相关环号频(这t同系)u两的分框i，，(个t控量图)与使达信制及压得到号，噪控相相V使声振C位位O振，荡差锁输荡以器的定出输频保函的信出率证数目号信。向环的号的输。相
【原创】锁相环PLL制作与调试要点.
基于MC145152+MC12022+MC1648L+LM358 的锁相环电路一、MC145152（鉴相器）MC145152－2 芯片是摩托罗拉公司生产的锁相环频率合成器专用芯片。
它是MC145152－1 芯片的改进型。
主要具有下列主要特征：（1）它与双模（P／（P＋1））分频器同时使用，有一路双模分频控制输出MC。
当MC 为低电平时，双模分频器用（P＋1）去除；当MC 为高电平时，双模分频器用模数P 去除。
（2）它有 A 计数器和N 计数器两个计数器。
它们与双模（P／（P＋1））分频器提供了总分频值（NP＋A）。
其中，A、N 计数器可预置。
N 的取值范围为3～1023，A 的取值范围为0～63。
A 计数器计数期间，MC 为低电平；N 计数器计数（N－A）期间，MC 为高电平。
（3）它有一个参考振荡器，可外接晶体振荡器。
（4）它有一个R计数器，用来给参考振荡器分频，R计数器可预置，R的取值范围：8，64，128，256，512，1024，1160，2048。
设置方法通过改变RA0、RA1、RA2的不同电平，接下来会讲到。
（5）它有两路鉴相信号输出，其中，ФR、ФV 用来输出鉴相误差信号，LD 用来输出相位锁定信号。
MC145152－2 的供电电压为3．0 V～9．0 V，采用28 脚双列封装形式。
MC145152－2的原理框图如图1 所示MC145152－2 的工作原理：参考振荡器信号经R 分频器分频后形成fR 信号。
压控振荡器信号经双模P/(P＋1)分频器分频，再经A、N 计数器分频器后形成fV 信号，fV＝fVCO/(NP＋A)。
fR 信号和fV 信号在鉴相器中鉴相，输出的误差信号（φR、φV）经低通滤波器形成直流信号，直流信号再去控制压控振荡器的频率。
当整个环路锁定后，fV＝fR 且同相，fVCO＝（NP＋A）fV＝（NP＋A）fR，便可产生和基准频率同样稳定度和准确度的任意频率。
原理框图如右图：管脚描述：Pin 1频率输入(fin) 输入到上升沿触发÷N和÷A计数器。
