555定时器组成的长延时电路图
555集成电路的框图及工作原理
555集成电路的框图及工作原理09-10-16 08:42 发表于：《镇江HAM之家》分类：未分类1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
图1 555集成电路内部结构图2. 555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O 和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。
图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS 端悬空。
另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。
这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD是高电平1，<1/3VDD是低电平0。
555定时器电路及其功能
6.1 555定时器电路及其功能 时间：2008-07-31 06:18:22 来源： 作者： 点击：331555定时器是一种多用途的中规模集成电路器件，在外围配以少量阻容元件就可以构成施密特触发器、单稳态触发器和多谐振荡器等电路，在脉冲产生和变换等技术领域有着广泛的应用。
一、555定时器的电路组成555定时器是一种模拟电路和数字电路相结合的器件，内部电路结构如图6-1所示：555定时器由三部分组成：. 电阻分压器和电压比较器：由三个等值电阻R 和两个集成运放比较器C1、C2构成。
电源电压Vcc 经分压取得V+2、V-1作为比较器的输入参考电压，在无外加控制电压Vm 时，V+2=1/3Vcc 、V-1=2/3Vcc ；外加控制电压Vm 可改变参考电压值。
比较器分别对阀值输入Vi1与V-1、触发输入Vi2与V+2进行比较，它们的结果决定比较器输出Vc1、Vc2的电位高低。
注意：不接外加控制时，控制端（5脚）不可悬空，需通过电容接地，以旁路高频干扰。
. 基本RS 触发器：由比较器输出电位Vc1、Vc2控制其状态。
（4脚）为触发器复位端当=0时，触发器反相输出端=1，定时器输出Vo=0,同时，使T D 导通。
.输出缓冲器和开关管：由反相放大器和集电极开路的三极管T D 构成。
反相放大器用以提高负载能力，起到隔离作用。
二、555定时器的逻辑功能555定时器的逻辑功能取决于比较器C1、C2的工作状态。
在无外加控制电压Vm 的情况下:当Vi1>V-1、Vi2>V+2时，比较器输出Vc1=1、V C 2=0,触发器置0，=1，Vo=0,T D 导通。
将Vo=0,Vo ’对地导通的状态称定时器的0态。
当Vi1<V-1、Vi2<V+2时，比较器输出V C 1=0、V C 2=1，触发器置1，=0，Vo=1,T D 截止。
将Vo=1,Vo ’对地断开的状态称定时器的1态。
当Vi1<V-1、Vi2>V+2时，比较器输出Vc1=0、V C 2=0，触发器维持原状态不变6.2 施密特触发器时间：2008-07-31 06:19:14 来源： 作者： 点击：1096施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。
ne555定时器引脚图及功能
ne555定时器引脚图及功能(gōngnéng)555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装，正面印有555字样，左下角为脚①，管脚号按逆时针方向(fāngxiàng)排列。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端 TR 的电压小于VCC /3，则比较器C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。
如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将RS 触发器置 0，使输出为低电平。
它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Vo4脚：是直接清零端。
当此端接(duān jiē)低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。
该端与放电管集电极相连(xiānɡ lián)，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。
用555定时器制作的延时报警器
用555定时器制作的延时报警器姓名：***班级：11自动化一班学号：*********一、设计目的：1、熟悉555型集成定时器的结构、工作原理及其特点。
2、掌握555型集成定时器的基本应用。
二、设计原理：555定时器芯片,如图所示VCCOUTU1555_TIMER_RATEDGNDDISRSTTHRCONTRI555定时器电路555定时器内部电路图：图 2上图为由555定时器和外接定时元件R、C构成的单稳态触发器。
D为钳位二极管，稳态时555电路输入端处于电源电平，内部放电开关管T导通，输出端Vo输出低电平，当有一个外部负脉冲触发信号加到Vi端。
并使2端电位瞬时低于1/3VCC，低电平比较器动作，单稳态电路即开始一个稳态过程，电容C开始充电，Vc按指数规律增长。
当Vc充电到2/3VCC时，高电平比较器动作，比较器A1翻转，输出Vo从高电平返回低电平，放电开关管T重新导通，电容C上的电荷很快经放电开关管放电，暂态结束，恢复稳定，为下个触发脉冲的来到作好准备。
波形图见图3。
图3 单稳态触发器波形图暂稳态的持续时间Tw（即为延时时间）决定于外接元件R、C的大小。
Tw=1.1RC通过改变R、C的大小，可使延时时间在几个微秒和几十分钟之间变化。
当这种单稳态电路作为计时器时，可直接驱动小型继电器，并可采用复位端接地的方法来终止暂态，重新计时。
此外需用一个续流二极管与继电器线圈并接，以防继电器线圈反电势损坏内部功率管。
2) 555定时器接成多谐振荡器多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。
在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。
两个暂稳态自行相互转换而输出一系列矩形波。
多谐振荡器可用作方波发生器。
图 4 多谐振荡器和工作波形接通电源后，假定是高电平，则T截止，电容C充电。
充电回路是VCC—R1—R2—C—地，按指数规律上升，当上升到时（TH、端电平大于），输出翻转为低电平。
555定时器电路结构图与管脚排列图_555定时器功能表_555定时器引脚图 - 电子技术
555定时器电路结构图与管脚排列图_555定时器功能表_555定时器引脚图 - 电子技术555定时器是一种将模拟电路和数字电路集成于一体的集成芯片。
用它可以构成单稳态触发器、多谐振荡器和施密特触发器等多种电路。
555定时器在工业控制、定时、检测、报警等方面有广泛应用。
它由下面四部分组成：1、分压器：由三个5KΩ电阻构成2、比较器：由电压比较器C1和C2构成3、R-S触发器4、放电开关管T555定时器电路结构图与管脚排列图如下图所示。
比较器C1的参考电压为，加在同相输入端；比较器C2的参考电压为，加在反相输入端。
在初学阶段必须掌握的几个管脚的功能如下：2脚：低电平触发端，由此输入触发脉冲。
当此输入端的输入电压大于时，C2的输出为高电平“1”；当输入电压小于时，C2的输出为低电平“0”，使基本RS触发器置“1”。
6脚：高电平触发端，由此输入触发脉冲。
当此输入端的输入电压小于时，C1的输出为高电平“1”；当输入电压大于时，C1的输出为低电平“0”，使基本RS触发器置“0”。
7脚：放电端D，当触发器的=1时，放电晶体管T导通，外接电容元件通过T放电。
3脚：输出端Q，输出电流可以达到200 mA，因此可以直接驱动继电器、发光二极管、扬声器、指示灯等。
输出高电压约低于电源电压1~3 V。
其它管脚的功能如下：8脚：电源端VCC，可以在5~18 V范围内使用。
1脚：接地端。
4脚：复位端，由此输入负脉冲（或使其电位低于0.7 V）使基本RS触发器直接复位（置“0”）。
5脚：电压控制端，在此端可以外加一电压以改变比较器的参考电压。
不用时，经0.01 F的电容接地，以防止干扰信号的引入。
由原理电路结构不难得到555定时器电路的功能，其功能表如下表所示。
在分析后面介绍的555定时器的应用电路时，就依据该表分析。
555定时器功能表。
第555定时器及其应用教学ppt课件
暂稳定状态的长短，取决于电路的参数，与 触发脉冲无关。
单稳态触发器一般用做定时、整形及延时。
9
由555定时器组成的单稳态触发器
+UCC
接通电源
UCC 8
R1
5K
5 6
VA
+C1+ 01
15
uo
S
C
若S未按下, 则 ui = 1 若S按下, 则 ui = 0
t tp
16
17
ui 1 uc
>2/3 UCC
5K
2 VB
7 5K
T
导通 (地1)
+C2+ 1
4 (复位端)
稳定状态
1 RD Q
SD Q 0
3uO
Q=0
10
由555定时器组成的单稳态触发器
+UCC
UCC 8
4 (复位端)
R1
5K
5
6 VA
ui 0 uc
< 1/3 UCC
5K
2 VB
7 5K
T
截止 (地)1
+C1+ 1 +C2+ 01
第555定时器及其应用
1
UCC 8
电压
控制端 5 高电平 6
触发端
低电平2
触发端
5k VA
5k VB
+C1+ + C2+
5k
放电端 7 放电管
T
调转
1 分压器
地
比较器
4 复位端
555定时器的电路解析
1、模拟功能部件
（1）、电阻分压器
VCC经３个５K欧姆的电阻分压后，提供基准电压：当不外接固定电压C-V时， UR1=2/3VDD , UR2=VDD/3；当外接固定电压U时，UR1=U , UR2=U/2
（2）、电压比较器C1和C2
〈1〉TH≥2/3VDD 、TR ≥VDD/3时，输出uo1=1，uo2=0， Q=0 Q =１。
3、UI≥2/3VDD时，Uo1=0、Uo2=1、 Q=0、Q=1，UO由UOH→UOL，即UO=0。 当UI上升到2/3VCC时，电路的输出状态发生跃变。 4、UI再增大时，对电路的输出状态没有影响。
（二）、下降过程 1、UI由高电平逐渐下降，且1/3VDD＜UI＜2/3VDD时，Uo1=0、Uo2=0。 基本RS触发器保持原状态不变。即 Q =0、Q=1，输出UO=UOL
使电路迅速由暂稳态返
回稳态，uO1=UOH （全0出1）。 uO= UOL。
从暂稳态自动返回稳态之后，电容C将通过电阻R放电， 使电容上的电压恢复到稳态时的初始值。
单稳态触发器工作波形
2. 主要参数
（1）输出脉冲宽度tw 输出脉冲宽度tw，就是暂稳态的维持时间。 tw ≈0.7RC
（2） 恢复时间tre 暂稳态结束后，电路需要一段时间恢复到初始状态。
〈2〉TH ＜ 2/3VDD 、TR ＜ VDD/3时，输出uo1=0，uo2=1， Q=1 Q =0 。
〈3〉TH ＜ 2/3VDD 、TR ≥VDD/3时， uo1=0，uo2=0， Q、 Q状态维持不变。 （3） R为直接置0端，低电平有效。 （4）集电极开路的放电管V、输出UO=0时，V导通，输出UO=1时，V截止。
用555定时器组成单稳态触发器
一、电路结构
NE555构成的自动延时电路
NE555构成的自动延时电路
用NE555时基电路制作一个通电后延迟几十秒，继电器才能得电工作的延时电路。
下面我们给出一款采用NE555设计的这种延时电路。
NE555构成的自动延时电路。
上图电路中，NE555时基电路接成单稳态工作模式，每次接通电源后，由于电容C1两端的电压为0V，NE555的②脚和⑥脚为高电平，其输出端③脚输出为低电平，继电器K不工作。
当电容C1充满电后，NE555的②脚变为低电平，其③脚输出变为高电平，继电器K得电吸合，接通负载电源，直到12V电源断开，继电器才会停止工作。
本电路中，从接通12V电源到NE555输出高电平使继电器吸合这段时间（即延时时间）由电阻RP及电容C1决定，其计算公式为1.1·RP·C1。
一般通过调整RP阻值来改变延时时间。
若RP和C1采用图示数值，则延时时间约为24秒。
NE555内部框图及引脚功能。
NE555是一种双极型555时基电路，其工作电压范围为4.5～16V，输出端③脚的最大输出电流可达200mA，可以直接驱动小功率的电磁继电器。
555定时器内部框图及电路工作原理
本文介绍555定时器内部框图及电路工作原理：555定时器内部框图555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。
该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。
它的内部电压标准使用了三个5K的电阻，故取名555电路。
其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。
几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。
555和7555是单定时器，556和7556是双定时器。
双极型的电压是+5V~+15V，输出的最大电流可达200mA，CMOS型的电源电压是+3V~+18V。
图8-1 555定时器内部框图555电路的工作原理555电路的内部电路方框图如图8-1所示。
它含有两个电压比较器，一个基本RS触发器，一个放电开关T，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的参考电平为和。
A1和A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号输入并超过时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于时，触发器置位，555的3脚输出高电平，同时放电，开关管截止。
是复位端，当其为0时，555输出低电平。
平时该端开路或接VCC。
Vc是控制电压端（5脚），平时输出作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
T为放电管，当T导通时，将给接于脚7的电容器提供低阻放电电路。
555定时器的典型应用（1）构成单稳态触发器图8-2 555构成单稳态触发器上图8-2为由555定时器和外接定时元件R、C构成的单稳态触发器。
555定时器组成的长延时电路图
555定时器组成的长延时电路图一、延时电路工作原理IC1 555 时基电路接成占空比可调的自激多谐振荡器。
当按下按钮SB 后，12V 的直流电压加到电路中，由于电容器C6 的电压不能突变，使得IC2 电路的2 脚为低电平，IC2 电路处于置位状态，3 脚输出高电平，继电器K 得电，触点K-1、K-2 闭合，K-1 触点闭合后形成自锁状态，K-2 触点连接用电设备，达到控制用电设备通、断的作用。
同时IC1 555 时基电路开始形成振荡，因此3 脚交替输出高、低电平。
当3 脚输出高电平时，通过二极管VD3、电阻器R3 对电容器C3 充电。
当3 脚输出低电平时，二极管VD3截止，C3 没有充电，因此只有在3 脚为高电平时才对C3 充电，所以电容器C3 的充电时间较长。
当电容器C3 的电位升到2/3VDD 时，IC2 555 时基电路复位，3 脚输出低电平，继电器K 失电，触点K-1、K-2 断开，恢复到初始状态，为下次定时做好准备。
二、元器件的选择IC1、IC2 选用NE555、μA555、SL555 等时基集成电路；VD1~VD4 选用IN4148 硅型开关二极管，发光二极管可选用一般的发光二极管；R1~R5 选用RTX—1/4W 型碳膜电阻器；电容器C1、C2、C5、C6 选用CT1 型瓷介电容器，C4 选用CD11—16V 电解电容器，C3 选用漏电流极小的钽电解电容器；RP 可用WSW 型有机实心微调可变电阻器；继电器K 选用JRX—13F 型具有两组转换触点的小型电磁继电器。
三、制作与调试方法在调试中，可以调节可变电阻器RP 改变IC1 555 时基电路3 脚输出方波脉冲的占空比，从而改变定时器的定时时间。
本电路结构简单，只要按照电路图焊接，选用的元器件无误，都能正常工作。
555集成定时器的内部电路结构及工作原理
555集成定时器的内部电路结构及工作原理答：在数字系统中，为了使各部分在时间上协调动作，需要有一个统一的时间基准。
用来产生时间基准信号的电路称为时基电路。
555集成定时器就是其中的一种。
它是一种由模拟电路与数字电路组合而成的多功能的中规模集成组件，只要配少量的外部器件，便可很方便的组成触发器、振荡器等多种功能电路。
因此其获得迅速发展和广泛应用。
555集成定时器的工作原理如下：图2-65a所示为其内部电路结构图。
管脚排列如图2-65b所示。
整个电路包括分压器，比较器，基本RS触发器和放电开关四个部分。
(1)分压器由三个5kΩ的电阻串联组成分压器，其上端接电源VCC(8端)，下端接地(1端)，为两个比较器A1、A2提供基准电平。
使比较器A1的“+”端接基准电平2VCC／3(5端)，比较器A2的“-”端接VCC／3。
如果在控制端(5端)外加控制电压．可以改变两个比较器的基准电平。
不用外加控制电压时，可用μF的电容使5端交流接地，以旁路高频干扰。
(2)比较器A1、A7是两个比较器。
其“+”端是同相输人端，“-”端是反相输入端。
由于比较器的灵敏度很高，当同相输入端电平略大于反相端时，其输出端为高电平；反之，当同相输入端电平略小于反相输人端电平时，其输出端为低电平。
因此，当高电平触发端(6端)的触发电平大于2VCC／3时，比较器A1的输出为低电平；反之输出为高电平。
当低电平触发端(2端)的触发电平略小于VCC／3时，比较器A2的输出为低电平；反之，输出为高电平。
(3)基本RS触发器比较器A1和A2的输出端就是基本RS触发器的输入端RD和SD。
因此，基本RS触发器的状态(3端的状态)受6端和2端的输入电平控制。
图中的4端是低电平复位端。
在4端施加低电平时，可以强制复位，使Q=0。
平时，将4端接电源VCC的正极。
(4)放电开关图中晶体管VT构成放电开关，使用时将其集电极接正电源，基极接基本RS触发器的Q端。
当Q=0时，VT截止；当Q=1时，VT饱合导通。
555定时器电路原理图 基于555芯片的定时器电路设计
555定时器电路原理图基于555芯片的定时器电路设计这节要将的是关于555（芯片）组成的（定时器）电路，主要讲解6种，分别是延时定时器、长延时定时器、分段式定时器、抗干扰的定时器、可变间歇定时器和通、断时间分别可调的循环定时器。
前3种相对而言简单一些；后3种定时器，相对前面3种就相对复杂一些。
不过，只要认真探索，任何困难都能迎刃而解的。
一、延时定时器本电路是一个用555（集成电路）组成的单稳延时电路，可以实现延时关断。
延时定时器原理图原理介绍与一般的555单稳电路不同的是在第5脚接有一只（二极管）VD1，将该脚与（电源）电压+6V接通。
该脚是555的控制端，与内部2/3电源分压点相接，接入VD1后，则该点将被箝位在 5.3V （0.6-0.7=5.3V），其中0.7V是VD1的导通压降。
这样就使得（阈值电压）也相应提高到5.3V，从而使得C1的充电时间有较大延长，一般来说，可以在相同R、C时间常数下使定时时间增大数倍。
计时开始前，先按动一下S1，计时开始，定时时间到时，555第3脚输出低电平，继电器K线圈失电断开，实现被控负载延时关断的功能。
增大C1的容量可以获得更长的延时时间。
二、长延时定时器本电路是由2只555组成延时的定时器。
长延时定时器原理图原理介绍由U1和R1、R2、RP1、VD1、VD2、C1组成无稳态多谐（振荡器），U1的振荡方波通过VD3、R3，加至U2的第6、7脚。
U2和R4、C4、R3、C3等组成一单稳延时电路。
刚开始通电时，由于C4接在触发端第2脚与地之间，故第3脚呈现高电平，继电器K吸合，其常开触点K1-1闭合，维持给U1、U2的（供电），此时，与U2的第7脚相连的集成电路内的放电管截止，因而C3开始充电。
C3的充电呈阶跃式，即U1输出方波的正脉冲，即高电平期间对其充电，由于VD3的存在，C3上的电荷不能向U1反向放电。
当C3的充电电压超过+6V的2/3阈值电平时，U2复位，第3脚输出低电平，定时时间到，继电器K释放，K1-1断开，U1、U2也同时失电，电路完全停止工作。
555定时器电路与功能详解
555定时器电路及其功能555定时器是一种多用途的中规模集成电路器件，在外围配以少量阻容元件就可以构成施密特触发器、单稳态触发器和多谐振荡器等电路，在脉冲产生和变换等技术领域有着广泛的应用。
一、555定时器的电路组成555定时器是一种模拟电路和数字电路相结合的器件，内部电路结构如图6-1所示：555定时器由三部分组成：.电阻分压器和电压比较器：由三个等值电阻R和两个集成运放比较器C1、C2构成。
电源电压Vcc经分压取得V+2、V-1作为比较器的输入参考电压，在无外加控制电压Vm时，V+2=1/3Vcc、V-1=2/3Vcc；外加控制电压Vm可改变参考电压值。
比较器分别对阀值输入Vi1与V-1、触发输入Vi2与V+2进行比较，它们的结果决定比较器输出Vc1、Vc2的电位高低。
注意：不接外加控制时，控制端（5脚）不可悬空，需通过电容接地，以旁路高频干扰。
.基本RS触发器：由比较器输出电位Vc1、Vc2控制其状态。
（4脚）为触发器复位端当=0时，触发器反相输出端=1，定时器输出Vo=0,同时，使T D导通。
.输出缓冲器和开关管：由反相放大器和集电极开路的三极管T D构成。
反相放大器用以提高负载能力，起到隔离作用。
二、555定时器的逻辑功能555定时器的逻辑功能取决于比较器C1、C2的工作状态。
在无外加控制电压Vm的情况下:当Vi1>V-1、Vi2>V+2时，比较器输出Vc1=1、V C2=0,触发器置0，=1，Vo=0,T D 导通。
将Vo=0,Vo’对地导通的状态称定时器的0态。
当Vi1<V-1、Vi2<V+2时，比较器输出V C1=0、V C2=1，触发器置1，=0，Vo=1,T D截止。
将Vo=1,Vo’对地断开的状态称定时器的1态。
当Vi1<V-1、Vi2>V+2时，比较器输出Vc1=0、V C2=0，触发器维持原状态不变施密特触发器时间：2008-07-31 06:19:14 来源：作者：点击：1096施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。
基于ne555定时器触摸延时电路
• 每个人都是有潜在的能力没有发挥出来
能力 • 有信心、有勇气，没有解决不了的难题
• 一个和尚挑水喝，三个和尚没水喝
精神 • 一只蚂蚁搬大米够呛，三只蚂蚁轻轻松松进洞
• 再厉害的人有时也会犯很低级的错误
沟通 • 协同工作，互补互助
知识回顾 Knowledge Review
放映结束 感谢各位的批评指导！
触摸延时开关电路
班级：电信15***班 小组：第六组 组员：** ** ** 老师：***
一、电路简介
在现代家庭中各种照明电路常采用触摸延 时开关。好处是更便捷，又节电 其功能为当人用手触摸开关时，照明灯点 亮并持续一段时间后熄灭。
NE555
二、主要器件&技术说明
引脚说明： 1脚电源接地，即电源的负极 2脚低电平触发端，即低触端 3脚为输出端 4脚为复位端，低电平有效 5脚为电压控制端，主要用来调节比较器的触发电压 6脚为高电平触发端，即高触端 7脚为放电端 8脚为电源正极
谢 谢！
让我们共同进步
三、NE555内部图及简单说明
判断555电路输出
四、NE55功能表&状态图 4脚复位
输入
输出
0
x111来自X低 导通高 截止
保持 保持
低 导通
输出1
=0 2脚电位
输出=0
6脚电位
输出0
输出保持原来状态不变
五、电路原理图&详解
六、总结
NE555是一个非常常见的芯片，只需简单的电阻器、电容器，即可完成特定的振荡延时作用。其 延时范围极广，可由几微秒至几小时之久。 其输出端的供给电流大，可直接推动多种自动控制的负载。 它的计时精确度高、温度稳定度佳，且价格便宜。 它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出电平及输入触发电 平，均能与这些系列逻辑电路的高、低电平匹配。其经典电路有斯密特电路，无稳态/单稳态/双 稳态，此电路就是NE555的单稳态电路简单应用。所有复杂的电路都是一个个简单的电路组成。 通过这门课锻炼我们的焊接技术和布局技术以及电路的测试与维修技术，通过团队合作认识到......
555定时器累加电路
555定时器累加电路555定时器是一种经典的集成电路，广泛应用于各种电子设备中。
它具有累加功能，能够实现精确的时间计数和控制。
本文将带您深入了解555定时器累加电路，并指导您如何使用。
首先，我们来了解555定时器的基本原理。
555定时器由电平比较器、RS触发器和放大器组成，工作时通过时间定标电阻和电容的充放电过程实现定时功能。
累加电路是通过将多个555定时器级联连接而成，实现更长时间的计数和控制。
在555定时器累加电路中，每个级联的定时器被称为一个计数位。
对于每一个计数位，我们需要设置合适的时间常数，即时间定标电阻和电容的取值，来实现所需的计数时间。
具体的计算方法是根据定时器的工作方式和参数来确定。
一般情况下，我们使用可调电阻来代替固定电阻，以便在需要更改计数时间时进行调整。
此外，还可以通过改变电容的取值来实现计数时间的微调。
需要注意的是，电容的取值不宜过小，以免电流过大，破坏电容或导致计数错误。
在使用555定时器累加电路时，我们可以通过输入脉冲信号来触发定时器开始计数。
每当计数达到设定的时间停止时，输出端会产生相应的触发信号，供后续电路使用。
此时，我们可以根据需求选择不同的输出模式，如单稳态触发模式、连续周期模式等。
除了基本功能外，555定时器累加电路还可以与其他外部电路进行联接，实现更复杂的功能。
比如，可以通过连接复位电路来实现定时器计数的清零功能，使计数从起始状态重新开始。
此外，还可以连接放大器和驱动电路，将定时器的输出信号经过放大、去噪等处理，以适应更广泛的应用需求。
在实际应用中，我们需要根据具体的需求和电路设计要求来确定所需的计数位数。
每个计数位都需要选择合适的时间常数，并确保各个计数位之间的级联连接正确。
同时，还要注意电源电压的稳定性和噪声干扰的影响，以保证555定时器累加电路的稳定工作。
总结起来，555定时器累加电路是一种灵活可靠的计时控制电路，具有广泛的应用前景。
通过合理设计和调整时间常数，我们可以实现各种时间计数和控制功能。
555定时器电路及其功能
6.1 555定时器电路及其功能 时间：2008-07-31 06:18:22 来源： 作者： 点击：331555定时器是一种多用途的中规模集成电路器件，在外围配以少量阻容元件就可以构成施密特触发器、单稳态触发器和多谐振荡器等电路，在脉冲产生和变换等技术领域有着广泛的应用。
一、555定时器的电路组成555定时器是一种模拟电路和数字电路相结合的器件，内部电路结构如图6-1所示：555定时器由三部分组成：. 电阻分压器和电压比较器：由三个等值电阻R 和两个集成运放比较器C1、C2构成。
电源电压Vcc 经分压取得V+2、V-1作为比较器的输入参考电压，在无外加控制电压Vm 时，V+2=1/3Vcc 、V-1=2/3Vcc ；外加控制电压Vm 可改变参考电压值。
比较器分别对阀值输入Vi1与V-1、触发输入Vi2与V+2进行比较，它们的结果决定比较器输出Vc1、Vc2的电位高低。
注意：不接外加控制时，控制端（5脚）不可悬空，需通过电容接地，以旁路高频干扰。
. 基本RS 触发器：由比较器输出电位Vc1、Vc2控制其状态。
（4脚）为触发器复位端当=0时，触发器反相输出端=1，定时器输出Vo=0,同时，使T D 导通。
.输出缓冲器和开关管：由反相放大器和集电极开路的三极管T D 构成。
反相放大器用以提高负载能力，起到隔离作用。
二、555定时器的逻辑功能555定时器的逻辑功能取决于比较器C1、C2的工作状态。
在无外加控制电压Vm 的情况下:当Vi1>V-1、Vi2>V+2时，比较器输出Vc1=1、V C 2=0,触发器置0，=1，Vo=0,T D 导通。
将Vo=0,Vo ’对地导通的状态称定时器的0态。
当Vi1<V-1、Vi2<V+2时，比较器输出V C 1=0、V C 2=1，触发器置1，=0，Vo=1,T D 截止。
将Vo=1,Vo ’对地断开的状态称定时器的1态。
当Vi1<V-1、Vi2>V+2时，比较器输出Vc1=0、V C 2=0，触发器维持原状态不变6.2 施密特触发器时间：2008-07-31 06:19:14 来源： 作者： 点击：1096施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。
LM555多级循环定时控制器电路图
LM555多级循环定时控制器电路图电路中，由三个时基集成电路LM555 组成三个单稳态电路，每个单稳态电路作为一个定时控制单元。
三个单元共同完成三级循环定时控制功能。
在接通电源的瞬间，由于555 集成电路IC3 和IC4 的复位端4 脚都接有时间常数较大的自动复位电路(分别由R4、C7 和R7、C11 组成)，使IC3 和IC4 复位，它们的输出端3 脚就输出低电平，使三极管T2、T3 分别截止，继电器J2、J3 释放。
由于IC2 复位端4 脚直接接在电源正极，电源接通时电容C3 上的电压不能突变，IC2触发端2 脚得到触发电压，使其进入暂稳态，其3 脚输出高电平，三极管T1 导通，继电器\J1 吸合，J1 触头可控制电器通电工作。
同时电源经电位器VR1 向电容C5 充电，当C5 上的电压升高到电源电压的三分之二(4V)时，IC2 结束暂稳，其3 脚输出低电平使三极管T1截止，继电器J1 释放，其触头控制的电器断电停止工作。
调节电位器VR1 和电容C5 的参数就可改变继电器J1 的吸合时间。
在IC2 输出低电位的瞬间，由电容C6 和电阻R3 组成的微分电路，将在IC3 的触发端2 脚产生负尖脉冲，触发IC3 进入暂稳态，其输出端3 脚输出高电位，使三极管T2 导通，继电器J2 吸合，其触头控制的电器通电工作。
调节电位器VR2和电容C9 的参数就可改暂稳态时间。
当第二单元暂稳态结束时，由电容C10 和电阻R6 组成的微分电路，将在IC4 的触发端2 脚产生负尖脉冲，触发IC4 进入暂稳态，其输出端3 脚输出高电位，使三极管T3 导通，继电器J3 吸合，其触头控制的电器通电工作。
调节电位器VR3 和电容C13 的参数就可改暂稳态时间。
当第三单元暂稳态结束时，经微分电路C3、R1 去触发第一单元电路，这样依次循环来实现循环定时控制。
二、元器件选择电路中，IC1 为三端集成稳压电路，选择MC7806 型; IC2、IC3、IC4 采用LM555 时基集成电路;继电器J1、J2、J3 要根据其控制电器的工作电流来选择，但继电器线圈额定电压应为直流6V。

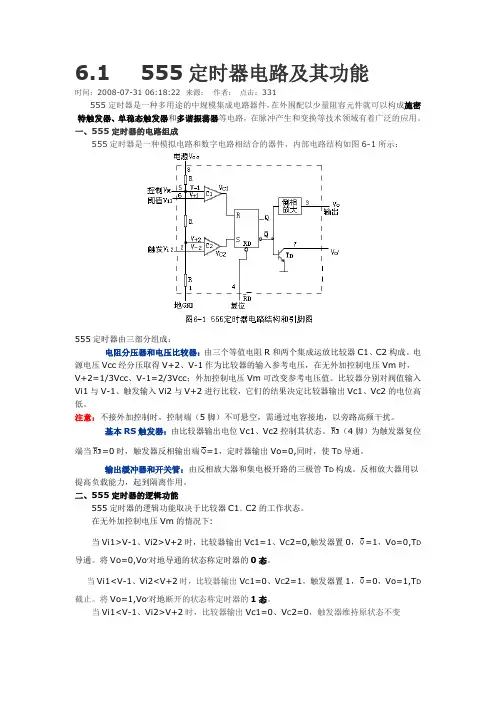

555定时器电路及其功能
6.1 555定时器电路及其功能 时间：2008-07-31 06:18:22 来源： 作者： 点击：331555定时器是一种多用途的中规模集成电路器件，在外围配以少量阻容元件就可以构成施密特触发器、单稳态触发器和多谐振荡器等电路，在脉冲产生和变换等技术领域有着广泛的应用。
一、555定时器的电路组成555定时器是一种模拟电路和数字电路相结合的器件，内部电路结构如图6-1所示：555定时器由三部分组成：. 电阻分压器和电压比较器：由三个等值电阻R 和两个集成运放比较器C1、C2构成。
电源电压Vcc 经分压取得V+2、V-1作为比较器的输入参考电压，在无外加控制电压Vm 时，V+2=1/3Vcc 、V-1=2/3Vcc ；外加控制电压Vm 可改变参考电压值。
比较器分别对阀值输入Vi1与V-1、触发输入Vi2与V+2进行比较，它们的结果决定比较器输出Vc1、Vc2的电位高低。
注意：不接外加控制时，控制端（5脚）不可悬空，需通过电容接地，以旁路高频干扰。
. 基本RS 触发器：由比较器输出电位Vc1、Vc2控制其状态。
（4脚）为触发器复位端当=0时，触发器反相输出端=1，定时器输出Vo=0,同时，使T D 导通。
.输出缓冲器和开关管：由反相放大器和集电极开路的三极管T D 构成。
反相放大器用以提高负载能力，起到隔离作用。
二、555定时器的逻辑功能555定时器的逻辑功能取决于比较器C1、C2的工作状态。
在无外加控制电压Vm 的情况下:当Vi1>V-1、Vi2>V+2时，比较器输出Vc1=1、V C 2=0,触发器置0，=1，Vo=0,T D 导通。
将Vo=0,Vo ’对地导通的状态称定时器的0态。
当Vi1<V-1、Vi2<V+2时，比较器输出V C 1=0、V C 2=1，触发器置1，=0，Vo=1,T D 截止。
将Vo=1,Vo ’对地断开的状态称定时器的1态。
当Vi1<V-1、Vi2>V+2时，比较器输出Vc1=0、V C 2=0，触发器维持原状态不变6.2 施密特触发器时间：2008-07-31 06:19:14 来源： 作者： 点击：1096施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
555定时器组成的长延时电路图
一、延时电路工作原理
IC1 555 时基电路接成占空比可调的自激多谐振荡器。
当按下按钮SB 后，12V 的直流电压加到电路中，由于电容器C6 的电压不能突变，使得IC2 电路的2 脚为低电平，IC2 电路处于置位状态，3 脚输出高电平，继电器K 得电，触点K-1、K-2 闭合，K-1 触点闭合后形成自锁状态，K-2 触点连接用电设备，达到控制用电设备通、断的作用。
同时IC1 555 时基电路开始形成振荡，因此3 脚交替输出高、低电平。
当3 脚输出高电平时，通过二极管VD3、电阻器R3 对电容器C3 充电。
当3 脚输出低电平时，二极管VD3截止，C3 没有充电，因此只有在3 脚为高电平时才对C3 充电，所以电容器C3 的充电时间较长。
当电容器C3 的电位升到2/3VDD 时，IC2 555 时基电路复位，3 脚输出低电平，继电器K 失电，触点K-1、K-2 断开，恢复到初始状态，为下次定时做好准备。
二、元器件的选择
IC1、IC2 选用NE555、μA555、SL555 等时基集成电路；VD1~VD4 选用IN4148 硅型开关二极管，发光二极管可选用一般的发光二极管；R1~R5 选用RTX—1/4W 型碳膜电阻器；电容器C1、C2、C5、C6 选用CT1 型瓷介电容器，C4 选用CD11—16V 电解电容器，C3 选用漏电流极小的钽电解电容器；RP 可用WSW 型有机实心微调可变电阻器；继电器K 选用JRX—13F 型具有两组转换触点的小型电磁继电器。
三、制作与调试方法
在调试中，可以调节可变电阻器RP 改变IC1 555 时基电
路3 脚输出方波脉冲的占空比，从而改变定时器的定时时间。
本电路结构简单，只要按照电路图焊接，选用的元器件无误，都能正常工作。
