主存储器部件的组成与设计.
计算机中的存储系统的构成
计算机中的存储系统的构成计算机中的存储系统主要由以下几个部分构成：1.主存储器（Main Memory）：主存储器是计算机硬件中最重要的部分之一，负责存储和检索程序运行所需的数据和指令。
它通常由DRAM（动态随机存取存储器）或SRAM（静态随机存取存储器）组成，容量从几GB到几十GB 不等。
2.辅助存储器（Secondary Memory）：辅助存储器主要包括硬盘（HDD）和固态硬盘（SSD）。
这些设备存储大量的数据和程序，虽然存取速度比主存储器慢，但容量大且价格低。
硬盘的容量通常在几百GB到几TB之间，而固态硬盘则具有更高的读写速度和耐用性。
3.三级存储器（Tertiary Memory）：这是更低一级的存储设备，通常包括光盘、U盘和SD卡等。
这些设备具有非常小的存储容量，通常用于存储小型的程序或数据文件。
4.高速缓存（Cache Memory）：高速缓存是主存和CPU之间的临时存储器，它保存了CPU最经常访问的数据和指令。
高速缓存的存取速度非常快，通常使用SRAM实现。
5.寄存器（Registers）：寄存器是CPU内部的高速存储部件，用于存储操作数和指令。
寄存器的存取速度比高速缓存还要快，但容量通常较小。
6.输入/输出设备（I/O Devices）：这些设备包括键盘、鼠标、显示器、打印机等，用于在计算机和用户之间进行交互。
这些设备通常有自己的存储和处理能力，例如打印机的墨盒就包含了一种形式的内存，用于存储墨水浓度和打印质量等信息。
7.通信接口（Communication Interfaces）：这些接口包括USB、HDMI、Ethernet等，用于计算机与其他计算机或设备之间进行数据交换。
这些接口通常也包含自己的内存，用于临时存储传输的数据。
在以上这些组成部分中，主存储器、辅助存储器和高速缓存是计算机存储系统中的核心部分。
它们之间的协作关系直接影响了计算机的性能和效率。
例如，当CPU需要访问的数据或指令不在高速缓存中时，它会从主存储器中读取数据或指令。
存储器系统

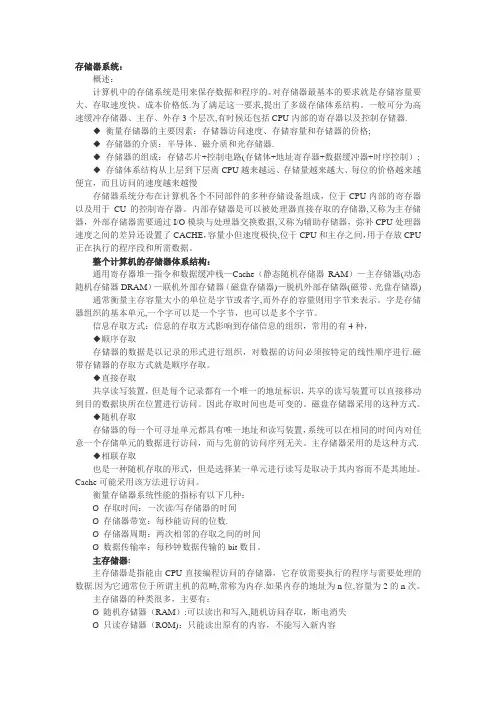

存储器系统：概述：计算机中的存储系统是用来保存数据和程序的。
对存储器最基本的要求就是存储容量要大、存取速度快、成本价格低.为了满足这一要求,提出了多级存储体系结构。
一般可分为高速缓冲存储器、主存、外存3个层次,有时候还包括CPU内部的寄存器以及控制存储器.◆衡量存储器的主要因素：存储器访问速度、存储容量和存储器的价格;◆存储器的介质：半导体、磁介质和光存储器.◆存储器的组成：存储芯片+控制电路(存储体+地址寄存器+数据缓冲器+时序控制）;◆存储体系结构从上层到下层离CPU越来越远、存储量越来越大、每位的价格越来越便宜，而且访问的速度越来越慢存储器系统分布在计算机各个不同部件的多种存储设备组成，位于CPU内部的寄存器以及用于CU的控制寄存器。
内部存储器是可以被处理器直接存取的存储器,又称为主存储器，外部存储器需要通过I/O模块与处理器交换数据,又称为辅助存储器，弥补CPU处理器速度之间的差异还设置了CACHE，容量小但速度极快,位于CPU和主存之间，用于存放CPU 正在执行的程序段和所需数据。
整个计算机的存储器体系结构：通用寄存器堆—指令和数据缓冲栈—Cache（静态随机存储器RAM）—主存储器(动态随机存储器DRAM）—联机外部存储器（磁盘存储器)—脱机外部存储器(磁带、光盘存储器) 通常衡量主存容量大小的单位是字节或者字,而外存的容量则用字节来表示。
字是存储器组织的基本单元,一个字可以是一个字节，也可以是多个字节。
信息存取方式：信息的存取方式影响到存储信息的组织，常用的有4种，◆顺序存取存储器的数据是以记录的形式进行组织，对数据的访问必须按特定的线性顺序进行.磁带存储器的存取方式就是顺序存取。
◆直接存取共享读写装置，但是每个记录都有一个唯一的地址标识，共享的读写装置可以直接移动到目的数据块所在位置进行访问。
因此存取时间也是可变的。
磁盘存储器采用的这种方式。
◆随机存取存储器的每一个可寻址单元都具有唯一地址和读写装置，系统可以在相同的时间内对任意一个存储单元的数据进行访问，而与先前的访问序列无关。
虚拟存储器的基本构成
虚拟存储器的基本构成虚拟存储器是计算机系统中的一个重要组成部分，它扩展了计算机的存储容量，提高了系统的性能和可用性。
虚拟存储器由主存储器和辅助存储器两部分组成，通过一系列的管理机制，使得程序能够以透明的方式访问较大容量的存储空间。
1. 主存储器主存储器是虚拟存储器的核心组成部分，也是计算机系统中最快的存储器。
它通常由DRAM（动态随机存取存储器）构成，用于存储当前正在执行的程序和数据。
主存储器通过地址总线和数据总线与CPU直接连接，可以快速地读写数据。
虚拟存储器通过将主存储器的地址空间划分为若干固定大小的页面（page）来管理主存储器的使用。
2. 辅助存储器辅助存储器是虚拟存储器的扩展部分，它通常由硬盘、固态硬盘（SSD）等设备构成。
辅助存储器的容量远大于主存储器，用于存储不常用的程序和数据。
辅助存储器的读写速度较慢，但它具有持久性，数据不会因为断电而丢失。
虚拟存储器通过将辅助存储器的地址空间划分为若干固定大小的页面来管理辅助存储器的使用。
3. 页面表页面表是虚拟存储器管理的关键数据结构，用于记录主存储器和辅助存储器之间的映射关系。
每个页面表由多个页表项组成，每个页表项记录了一个页面在主存储器和辅助存储器中的对应位置。
当程序访问一个虚拟地址时，操作系统会通过页面表查找对应的物理地址，并将数据从主存储器或辅助存储器中读取出来。
4. 页面置换算法由于主存储器的容量有限，当主存储器中的页面不足以存放所有正在运行的程序和数据时，就需要使用页面置换算法将部分页面从主存储器中换出到辅助存储器中。
常用的页面置换算法有最佳（OPT）、先进先出（FIFO）、最近未使用（LRU）等。
这些算法根据页面的访问模式和重要性来决定换出哪些页面，以保证系统的性能和可用性。
5. 页面调度算法页面调度算法用于确定哪些页面应该被加载到主存储器中。
常用的页面调度算法有最低频率优先（LFU）、先进先出（FIFO）、最近最久未使用（LRU）等。
简述计算机存储器的组成及各部分特点

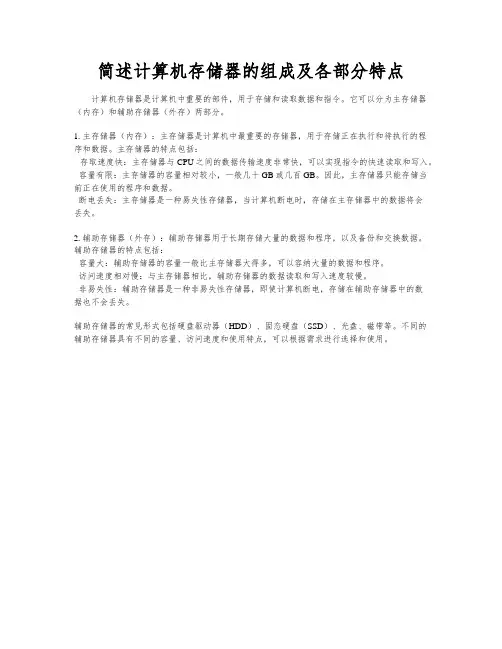

简述计算机存储器的组成及各部分特点
计算机存储器是计算机中重要的部件，用于存储和读取数据和指令。
它可以分为主存储器（内存）和辅助存储器（外存）两部分。
1. 主存储器（内存）：主存储器是计算机中最重要的存储器，用于存储正在执行和待执行的程
序和数据。
主存储器的特点包括：
- 存取速度快：主存储器与CPU之间的数据传输速度非常快，可以实现指令的快速读取和写入。
- 容量有限：主存储器的容量相对较小，一般几十GB或几百GB。
因此，主存储器只能存储当前正在使用的程序和数据。
- 断电丢失：主存储器是一种易失性存储器，当计算机断电时，存储在主存储器中的数据将会
丢失。
2. 辅助存储器（外存）：辅助存储器用于长期存储大量的数据和程序，以及备份和交换数据。
辅助存储器的特点包括：
- 容量大：辅助存储器的容量一般比主存储器大得多，可以容纳大量的数据和程序。
- 访问速度相对慢：与主存储器相比，辅助存储器的数据读取和写入速度较慢。
- 非易失性：辅助存储器是一种非易失性存储器，即使计算机断电，存储在辅助存储器中的数
据也不会丢失。
辅助存储器的常见形式包括硬盘驱动器（HDD）、固态硬盘（SSD）、光盘、磁带等。
不同的
辅助存储器具有不同的容量、访问速度和使用特点，可以根据需求进行选择和使用。
存储器与寄存器设计
存储器与寄存器设计1. 导言在计算机系统中，存储器和寄存器是两个重要的组成部分。
存储器用于存储数据和指令，而寄存器则用于临时存放和处理数据。
本文将重点论述存储器和寄存器的设计原则和方法。
2. 存储器设计存储器是计算机系统中用于存储数据和指令的设备。
其设计需要考虑容量、速度、稳定性和可靠性等因素。
2.1 存储器类型常见的存储器类型包括随机存取存储器（RAM）、只读存储器（ROM）、闪存等。
在设计存储器时，需要根据应用需求选择合适的类型。
2.2 存储器组织结构存储器的组织结构分为层次式结构和平坦式结构。
层次式结构包括高速缓存、主存储器和辅助存储器，其中高速缓存用于提高读写速度。
平坦式结构指主存储器和辅助存储器直接相连，适用于较小规模的系统。
2.3 存储器管理存储器管理是指对存储器进行分配和回收等操作。
常用的存储器管理方式有静态存储器管理和动态存储器管理。
静态存储器管理通过编译器确定存储器的分配和回收时机，而动态存储器管理由操作系统负责管理。
3. 寄存器设计寄存器是计算机系统中用于临时存放和处理数据的设备。
其设计需要考虑存储容量、读写速度和位宽等因素。
3.1 寄存器的种类常见的寄存器种类包括通用寄存器、特定用途寄存器和状态寄存器等。
通用寄存器用于存放临时数据，特定用途寄存器用于特定计算操作，状态寄存器用于存放处理器的状态信息。
3.2 寄存器位宽寄存器的位宽决定了其可以存储的最大数据量。
在设计寄存器时，需要根据计算需求选择合适的位宽，以提高计算效率。
3.3 寄存器读写速度寄存器的读写速度对计算机系统的性能有重要影响。
为提高读写速度，可采用并行读写、预取和流水线等技术。
4. 存储器与寄存器协同设计存储器和寄存器在计算机系统中紧密配合，提供高效的数据存储和处理能力。
在存储器和寄存器的设计过程中，需要考虑它们的互联和数据传输等问题。
4.1 存储器与寄存器的接口存储器和寄存器通过总线进行数据传输。
在设计存储器与寄存器的接口时，需要考虑数据传输的稳定性和速度。
微机原理第5章存储器系统
3. 工作方式
数ห้องสมุดไป่ตู้读出 字节写入：每一次BUSY正脉冲写
编程写入
入一个字节
自动页写入：每一次BUSY正脉冲写
入一页（1~ 32字节）
字节擦除：一次擦除一个字节 擦除
片擦除：一次擦除整片
72
4. EEPROM的应用
可通过编写程序实现对芯片的读写； 每写入一个字节都需判断READY / BUSY
主存储器 虚拟存储系统
磁盘存储器
8
Cache存储系统
对程序员是透明的 目标：
提高存储速度
Cache
主存储器
9
虚拟存储系统
对应用程序员是透明的。 目标：
扩大存储容量
主存储器
磁盘存储器
10
3. 主要性能指标
存储容量（S）（字节、千字节、兆字节等） 存取时间（T）（与系统命中率有关）
端的状态，仅当该端为高电平时才可写 入下一个字节。
P219例
73
四、闪速EEPROM
特点：
通过向内部控制寄存器写入命令的方法 来控制芯片的工作方式。
74
工作方式
数据读出
读单元内容 读内部状态寄存器内容 读芯片的厂家及器件标记
CAS：列地址选通信号。
地址总线上先送上行地址，后送上列地址，它们 分别在#RAS和#CAS有效期间被锁存在锁存器中。
WE：写允许信号
DIN： 数据输入
WE=0 WE=1
数据写入 数据读出
DOUT：数据输出
49
3. 2164在系统中的连接
与系统连接图
50
三、存储器扩展技术
51
1. 存储器扩展
1 A15 1 A14 1 A13
计算机组成原理第4章主存储器(00001)资料讲解
CS
WE
DOUT
片选读时间 taCS
CPU必须在这段时 间内取走数据
片禁止到输出的传 输延迟tPLH CS→DOUT
15
1. 静态存储器（SRAM）（6）
(2) 开关特性
写周期时序 地址对写允许WE的保持时间 th Adr
地址对写允许WE的建立时间 tsu
Adr
Adr
CS
WE
最小写允许宽度tWWE
保持1，0 的双稳态 电路
存储单元
9
1. 静态存储器（SRAM）
MOS管是金属(Metal)—氧化物(Oxid)—半导体(Semiconductor) 场效应晶体管，或者称S管有三个极：源极S（Source）、漏极D（Drian）和栅极G（Gate）.
器
控制电路
0 … 31
读/写电路 Y地址译码
CS WE DIN H ×× LLL LLH L H×
DOUT H H H DOUT
操作方式
未选 写“0” 写“1”
读
WE CS
A5 … A9
14
1. 静态存储器（SRAM）（5）
(2) 开关特性
读周期时序
Adr
地址对片选的建立时间 tsu Adr→CS
27
4.6 非易失性半导体存储器（4）
3．可擦可编程序的只读存储器（EPROM） 为了能修改ROM中的内容，出现了EPROM。其原理：
VPP(+12V)
控制栅 浮置栅
5～7V
源n+
漏n+
P型基片
28
4.6 非易失性半导体存储器（5）
3．可擦可编程序的只读存储器（EPROM） 存储1，0的原理：
计算机组成原理——主存储器4
主存储器
4.1 主存储器的全机中心地位 主存与CPU 主存与I/O设备 主存与多处理机
存储器分类
1. 按存储介质分类
(1) 半导体存储器 (2) 磁表面存储器 (3) 磁芯存储器 (4) 光盘存储器 TTL 、MOS 磁头、 磁头、载磁体 硬磁材料、 硬磁材料、环状元件 激光、 激光、磁光材料
4.6
非易失型半导体存储器（ROM） 非易失型半导体存储器（ROM）
存储器名 ROM PROM EPROM 功能 只读不能写 一次性写入 可多次写入、读出 存储原理 以元件有无表 示0、1 以熔丝接通、 断开表示0、1 写:以漏源极间 有无导电沟道 存储0、1 擦:紫外线使浮 置栅电荷泄漏 写：同EPROM 擦：电擦除 写：同EPROM 擦：电一次性 整体或分区擦 除（幻灯） 存储单元元件 二极管或晶体 管 熔丝 幻灯上所示的 管子
3. 按在计算机中的作用分类
RAM 静态 RAM 动态 RAM MROM PROM EPROM EEPROM
主存储器
ROM
存 储 器
Flash Memory
高速缓冲存储器（ 高速缓冲存储器（Cache） ） 辅助存储器 磁盘 磁带 光盘
二、存储器的层次结构
1. 存储器三个主要特性的关系
／ 速度 容量 价格 位 CPU 寄存器 存 主存 CPU 机 主 快 小 高
举例 画出用16K*8位的芯片组成64K*8 16K*8位的芯片组成64K*8位存储器的连接图 画出用16K*8位的芯片组成64K*8位存储器的连接图
A15 A14 A13 A0 WE
译 码 器
CS R/W
CS R/W
CS R/W
CS R/W D0-D7
字扩展的几点结论
存储器概述及主存储器(SRAM)
位、字、字位扩展 6、数据校验码
奇偶校验码，海明码，CRC码
本章将解决的主要问题
1、半导体存储器的分类、组成及组成部件 的作用及工作原理、读/写操作的基本过 程。
2、SRAM芯片的组成特点、工作过程、典型 芯片的引脚信号。
3、半导体存储器的主要技术指标、芯片的 扩充、CPU与半导体存储器间的连接。
RAM
静态 RAM 动态 RAM
主存储器
MROM
PROM
存
ROM EPROM
储 Flash Memory
EEPROM
器
高速缓冲存储器（Cache）
4.1
辅助存储器 磁盘、磁带、光盘
三、存储器的层次结构
4.1
1. 存储器三个主要特性的关系
速度 容量 价格／位
快小高
CPU
寄存器
CPU 主 机
缓存
主存
磁盘 光盘 磁带
简介
在现代计算机中,存储器处于全机中心地位,其原因是:
(1) 当前计算机正在执行的程序和数据(除了暂存于CPU寄存器的) 均存放在存储器中。CPU直接从存储器取指令或存取数据。
(2) 计算机系统中输入输出设备数量增多，数据传送速度加 快，因此采用了直接存储器存取(DMA)技术和I/O通道技术， 在存储器与输入输出系统之间直接传送数据。 (3) 共享存储器的多处理机的出现，利用存储器存放共享数据， 并实现处理机之间的通信，更加强了存储器作为全机中心的地 位。
(3) 存储器的带宽 位/秒
二、半导体存储芯片简介
4.2
1. 半导体存储芯片的基本结构
地
译
存
读
计算机存储器的层次结构与功能
计算机存储器的层次结构与功能计算机存储器是计算机中非常重要的组成部分之一，负责存储和提供数据和指令。
存储器的设计涉及到不同层次的结构和功能，这些层次相互协作，共同完成数据的存储和访问任务。
本文将就计算机存储器的层次结构与功能展开讨论。
一、存储器的层次结构计算机存储器的层次结构是按照访问速度和容量大小进行划分的，分为CPU寄存器、高速缓存、主存储器和辅助存储器四个层次。
1. CPU寄存器CPU寄存器是存储在CPU内部的最快速的存储器，用于保存CPU 当前执行的指令和数据。
由于寄存器靠近CPU，其访问速度极快，但容量非常有限，通常只能存储少量的数据。
寄存器不需要通过地址来访问，而是通过寄存器名直接访问。
2. 高速缓存高速缓存（Cache）是位于CPU和主存储器之间的一层存储器，用于解决CPU和主存储器之间速度不匹配的问题。
高速缓存采用了局部性原理，将CPU频繁访问的数据和指令缓存到离CPU更近的位置，以减少访问主存储器的次数，从而提高系统的性能。
3. 主存储器主存储器（Main Memory）是计算机中存储数据和程序的主要设备，是CPU进行读写操作的对象。
主存储器的容量较大，但速度相对较慢。
主存储器通常采用随机访问存储器（RAM）技术实现，它能够以任意顺序访问存储的数据，并且具有易失性的特点，即断电后数据会丢失。
4. 辅助存储器辅助存储器（Auxiliary Storage）是计算机中容量最大、速度最慢、价格最便宜的存储器。
辅助存储器主要用于长期存储数据和程序，常见的辅助存储设备包括硬盘、光盘和磁带等。
辅助存储器具有持久性（永久存储）、高容量和低造价的特点，但访问速度较慢。
二、不同层次存储器的功能不同层次的存储器在计算机系统中发挥着不同的角色，具有不同的功能。
1. CPU寄存器的功能CPU寄存器主要用于存储指令和数据，并进行快速的读写操作。
它的容量非常有限，但速度非常快，能够满足CPU对数据和指令的高速访问需求。
计算机组成原理 第 4 章 存储器系统(修改版)
磁芯存储器
2013-11-14
10
3.5英寸软盘
2013-11-14
11
硬盘
2013-11-14
12
(2)半导体存储器
• 半导体存储器是用半导体器件组成的存储器。 • 根据制造工艺不同，可分为双极型和MOS型。
2013-11-14
13
U盘
2013-11-14
14
(3) 光存储器
• 利用光学原理制成的存储器，它是通过 能量高度集中的激光束照在基体表面引 起物理的或化学的变化，记忆二进制信 息。如光盘存储器。
2013-11-14
3
4.1.1
存储器分类
• 1．按与CPU的连接和功能分类
• (1) 主存储器 CPU能够直接访问的存储器。用于存 放当前运行的程序和数据。主存储器设在 主机内部，所以又称内存储器。简称内存 或主存。
2013-11-14
4
(2) 辅助存储器
• 为解决主存容量不足而设置的存储器， 用于存放当前不参加运行的程序和数据。 当需要运行程序和数据时，将它们成批 调入内存供CPU使用。CPU不能直接访问 辅助存储器。 • 辅助存储器属于外部设备，所以又称为 外存储器，简称外存或辅存。
写操作（存操作） 地址 （MAR） AB
MEM
CPU MEM MDR
MEM
CPU
CB 读命令 （Read）
MEM
存储单 元内容 （M）
DB
MEM
CB 写命令 MEM （Write） DB 存储单元 MDR M
2013-11-14
28
CPU与主存之间的数据传送控制方式
• 同步控制方式：数据传送在固定的时间间隔内 完成，即在一个存取周期内完成。 • 异步控制方式：数据传送的时间不固定，存储 器在完成读/写操作后，需向CPU回送“存储器 功能完成”信号（MFC），表示一次数据传送完 成。 • 目前多数计算机采用同步方式控制CPU与主存之 间的数据传送。 • 由于异步控制方式允许不同速度的设备进行信 息交换，所以多用于CPU与外设的数据传送中。
计算机组成原理第4章 主存储器
4.5 读/写存储器
VDD Xi
静态存储器(SRAM)
其中T1~T4组成两个反相器，构成双稳 态触发器，可存储一位二值信息。T5、 T6两只门控管相当于模拟开关，它们 的栅极接到字线上。由字选择线（行地 址译码器输出Xi ）控制该单元是否被 选中。还有两条位线连接到T5、T6 上 用来传送读写信号，T7、T8的开关状 态控制位线与输入/输出缓冲器间是否 接通,它们的开关状态受列译码器输出 Yj控制。
T3
T4
·
A
T1 T2
B
·
Bj
T8
T6
Bj
T7
D A3
Yj A1
D A2
R/W
I/O
计算机组成与结构
延安大学计算机学院
4.5 读/写存储器
计算机组成与结构
延安大学计算机学院
4.5 读/写存储器
静态存储器(SRAM)
计算机组成与结构
延安大学计算机学院
4.5 读/写存储器
动态存储器（DRAM）
计算机组成与结构
延安大学计算机学院
4.1 主存储器处于全机中心地位
在现代计算机中，主存储器处于全机中心地位，其原 因是：
当前计算机正在执行的程序和数据均存放在存储器中。 DMA(直接存储器存取)技术和输入/输出通道技术，在
存储器与输入/输出系统之间直接传送数据。
共享存储器的多处理机，利用存储器存放共享数据，
EEPROM：可用电擦除的可编程序只读存储器。
Flash Memory: 快擦型存储器(可以整块擦除，也可局部擦除)。
上述各种存储器中，RAM为“易失性存储器”，其余的 称为“非易失性存储器”(断电以后信息不会丢失)。
存储器结构与原理
存储器结构与原理
存储器结构与原理是计算机中非常重要的组成部分之一。
它负责存储和检索数据，为计算机的运行提供必要的支持。
存储器结构通常由两个主要的组成部分构成，即主存储器和辅助存储器。
主存储器是计算机中最重要的存储器之一，也被称为内存。
它用于存储当前正在被处理的数据和指令。
主存储器是由连续的存储单元组成的，每个存储单元都有一个唯一的地址。
这些存储单元可以以字节为单位进行编址，每个字节都有一个唯一的地址。
主存储器通常由半导体随机存取存储器（RAM）组成，具有快速读取和写入数据的特性。
它可以被计算机的中央处理器（CPU）直接访问。
在主存储器中，数据可以按需读取、写入和修改。
辅助存储器是计算机中的另一个重要存储器，主要用于长期存储数据和程序。
辅助存储器通常使用磁盘、光盘或固态硬盘等物理设备来实现。
它可以存储大量的数据，且具有非易失性，即在断电情况下数据不会丢失。
辅助存储器与主存储器的访问速度相比较慢，但是它可以存储更大量的数据。
在计算机系统中，主存储器通常被用作辅助存储器的缓存，以提高数据的访问速度和效率。
存储器结构与原理的设计考虑了存储器的容量、速度、成本和
可靠性等因素。
它的设计要求必须满足计算机系统的性能需求和用户的使用需求。
总之，存储器结构与原理在计算机系统中起着至关重要的作用。
它们的设计和实现对于计算机的性能和功能都有着重要的影响。
通过合理的存储器结构与原理的设计，可以提高计算机的数据存储和处理能力，增强计算机系统的性能与可靠性。
主存储器原理
主存储器原理主存储器原理一、什么是主存储器主存储器（Primary Memory）是计算机系统最重要的存储设备，也被称为'主存'，是计算机执行一切操作的最快的存储器，它数据读写的速度是与机器总线(CPU)速度相同的，有时还要比机器总线速度更快。
主存储器主要用来存放计算机程序以及相关的数据，它们将被处理器读取和处理，处理器可以对主存储器中存放的内容进行操作，如算术运算和数据处理，以实现计算机系统的功能。
二、主存的组成主存储器由几大组成部分组成：1.存储单元: 主存储器由一系列的存储单元（storage cells）组成，每个存储单元都可以存放一个字或一个指令，每个存储单元都有一个唯一的地址，用来标识它。
2.存取控制器:主存储器还包括存取控制器，它是主存储器的主要组成部分，负责存取数据和指令的控制，它的任务是控制整个主存储器的工作，包括存储和取出数据、指令和地址的操作。
3.接口部件: 主存储器还包括接口部件，接口部件用来与处理器进行数据传输，它的功能是把外部设备的数据传送到主存储器，以及把主存储器的数据传送到外部设备。
4.存取时间: 指的是从CPU发出指令到主存储器可以读取或写入数据所需要的时间，这个时间一般分为读取时间和写入时间，根据不同的存储器的设计，这个存取时间是不同的。
三、主存的规格主存储器的规格有容量、深度、位宽等，它们决定了主存储器的性能。
容量: 容量是指存储器能存储的最大字数。
一般来说，主存储器的容量越大，可以存储的程序和数据就越多，分配给程序的空间就越大，操作起来也就越方便。
深度: 深度指存储器中可以存放的位数，一般来说，主存储器的深度越大，可以存储的数据和指令就越多，处理的数据也就越多，效率就会越高。
位宽: 位宽指由多少位组成一个字节，一般来说，主存储器的位宽越大，就可以存储的内容就越多，操作起来也就越方便。
四、主存的使用主存储器可以用来存放计算机程序以及相关的数据，以便处理器能够访问并处理数据。
简述冯诺依曼计算机体系结构的组成部分及功能
简述冯诺依曼计算机体系结构的组成部分及功能冯诺依曼计算机体系结构是一种以冯·诺依曼为首的团队在20世纪40年代初提出的计算机设计原则，它主要包括五个核心组成部分：中央处理器（CPU），存储器（Memory），输入设备（Input），输出设备（Output）和控制器（Control Unit）。
1. 中央处理器（CPU）：中央处理器是计算机的核心部件，负责执行程序指令并控制计算机的操作。
它由算术逻辑单元（ALU）和控制单元（Control Unit）组成。
ALU负责执行算术和逻辑运算，而控制单元则控制各个组件之间的数据传送和执行过程。
2. 存储器（Memory）：存储器是用来存储程序和数据的地方，可分为主存储器（Main Memory）和辅助存储器（Auxiliary Memory）两种类型。
主存储器是CPU能够直接访问的存储器，用于存储当前执行的程序和相关数据。
辅助存储器则用来存储大量的程序和数据，例如硬盘和光盘等。
3. 输入设备（Input）：输入设备用于将外部数据和指令输入到计算机中供处理和存储。
常见的输入设备包括键盘、鼠标、扫描仪和摄像头等。
输入设备可以将用户的输入转换为计算机可识别的数据格式，以便计算机进行后续的处理。
4. 输出设备（Output）：输出设备用于将计算机处理后的数据和结果展示给用户。
常见的输出设备包括显示器、打印机、扬声器和投影仪等。
输出设备能够将计算机内部的数据格式转换为人类可读或可理解的格式，以便用户能够直观地获得计算机处理结果。
5. 控制器（Control Unit）：控制器是计算机的指令执行和数据传输的关键组件，它负责根据指令的要求控制各个部件之间的数据传输和操作。
控制器从主存储器中获取指令，并根据指令的类型和要求控制CPU的运算和数据传输。
通过控制器的操作，计算机能够按照程序的要求正确执行指令。
以上是冯诺依曼计算机体系结构的主要组成部分及其功能。
这种体系结构的优点是指令流程清晰、灵活度高，能够支持复杂的计算和数据处理任务。
计算机主存储器逻辑设计与实现
计算机主存储器逻辑设计与实现作者：尹帮治来源：《电脑知识与技术》2013年第32期摘要：计算机主存储器一般由若干个半导体存储芯片按照一定的逻辑关系连接起来。
该文从设计方案、芯片数计算、逻辑地址分配、片选逻辑和连接芯片等几个方面介绍了计算机主存储器逻辑设计方法与实现。
关键词：主存储器；设计方案；逻辑设计；片选逻辑中图分类号：TP311 文献标识码：A 文章编号：1009-3044（2013）32-7243-02计算机主存储器通常由若干半导体存储芯片构成。
由于单片存储芯片的容量有限，无法满足大容量存储器所需，需要将多片存储芯片，按照常一定的逻辑关系，有机地联系起来。
计算机主存储器1 主存储器的逻辑设计方案主存储器的逻辑设计过程中一般有如下两种类型的设计方案：方案1：选用的存储芯片的类型相同，容量也相同。
比如用选用2K*4位的SRAM芯片组成一个某主存容量4K*8位的半导体存储器。
方案2：选用的存储芯片的类型不相同，容量也不相同。
比如某主存容量7KB，其中ROM区4KB，选用EPROM（4K*8位），RAM区5KB，选用两种SRAM芯片（2K*4位/片，1K*4位/片）。
两种方案的地址总线A15～A0（低），双向数据总线D7～D0（低），读写控制总线R/[W]，片选低电平有效。
2 芯片数计算要根据存储器的总容量和可供选用的芯片情况，如芯片类型、芯片型号、每片芯片容量等确定所选用的芯片数量。
在方案1实例中，可以采用公式“（总容量单元数/芯片单元数）*（总容量位数/芯片位数）”来计算所需芯片总数。
根据上述公式可得：芯片数=（4K/2K）*（8/4）=4片。
在方案2实例中，可以采用“大芯优先，分级迭加”的原则进行计算，“大芯优先”也就是说在条件允许之下要尽可能多选用大容量的芯片；“分区迭加”也就是说在ROM区和RAM区中采用按字、位扩展的方法进行迭加，达到所要求的存储容量。
比如上例ROM区只需选用1片EPROM（4K*8位）的芯片就可以达到4KB的容量；在RAM区中先选用2片2K*4位的SRAM进行位扩展，达到容量2KB，再选用2片1K*4位的SRAM进行位扩展，达到容量1KB。
主存各存储单元的空间位置 计算机组成原理
主存各存储单元的空间位置计算机组成原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
