真空接触器
交流真空接触器用真空灭弧室标准
![交流真空接触器用真空灭弧室标准](https://img.taocdn.com/s3/m/1fc0475ba9114431b90d6c85ec3a87c241288a5f.png)
交流真空接触器用真空灭弧室标准交流真空接触器用真空灭弧室标准在工业领域,交流真空接触器被广泛应用于电力系统、电动机控制和工业自动化等领域,以实现对电路的分、合及短路保护。
而在交流真空接触器中,真空灭弧室是其核心部件之一,对于真空灭弧室的标准和要求,需要进行全面的评估和探讨。
一、交流真空接触器概述1.1 什么是交流真空接触器交流真空接触器是一种可靠的电器,用于在高电压、大电流下进行分合操作。
它通常由主触头、辅助触头、真空灭弧室以及线圈等组成,具有分合速度快、寿命长、维护方便等特点。
1.2 交流真空接触器的应用领域交流真空接触器被广泛应用于电力系统、电机控制以及工业自动化领域,用于电路的分、合及短路保护。
二、真空灭弧室标准和要求2.1 真空灭弧室的基本原理真空灭弧室是交流真空接触器的核心部件之一,其主要功能是在开关过程中,通过在真空状态下消除电子和离子,以实现电弧的灭除,从而保证稳定的分合操作。
2.2 真空灭弧室的标准和要求在交流真空接触器中,真空灭弧室的标准和要求通常包括其结构设计、材料选用、真空度要求、泄露率等方面的内容。
对于结构设计,需要满足密闭性好、机械强度高、热稳定性好等要求;对于材料选用,需要满足耐高温、耐腐蚀、导热性好等要求;对于真空度要求,需要满足设定的真空度范围等。
2.3 真空灭弧室标准的重要性真空灭弧室标准的制定和遵循对于交流真空接触器的性能稳定性、可靠性以及安全性具有重要意义。
只有严格按照标准要求设计和制造,才能保证其在复杂的工作环境下稳定可靠地运行。
三、个人观点和理解在我看来,对于真空灭弧室标准的制定和遵循是至关重要的。
只有对真空灭弧室的结构设计、材料选用、真空度要求等方面进行严格把控,才能保证交流真空接触器的性能和安全性。
加强对真空灭弧室标准的研究和推广具有重要的意义。
希望未来能够进一步完善和优化真空灭弧室标准,以满足不断发展的工业需求。
总结通过本文的介绍,我们了解了交流真空接触器的概述,深入探讨了真空灭弧室标准和要求,以及我对这一主题的个人观点和理解。
真空接触器技术要求
![真空接触器技术要求](https://img.taocdn.com/s3/m/f0dfcc466d85ec3a87c24028915f804d2a16876b.png)
真空接触器技术要求真空接触器是一种广泛应用于电力系统中的电气设备,用于控制和切换电流。
以下是真空接触器的一些技术要求:1. 绝缘水平:真空接触器的绝缘水平应与高压断路器相同,以确保能够安全使用。
2. 动稳定试验:按照热稳定电流的2.5倍电流值进行动稳定试验,以检查真空接触器的可靠性和完整性。
在没有带有高压限流熔断器时,应能承受一定的大的电流的冲击。
3. 极限分断电流:真空接触器的极限分断电流应不小于额定工作电流的10倍。
这样要求,可以在系统出现故障且电流比较小的情况下,通过接触器直接断开,不需要高压限流熔断器进行动作。
4. 高可靠性:真空接触器应具有高可靠性,以确保在重要的电力系统中稳定运行,不受环境条件、振动或其他外部因素的干扰。
5. 高断电容量:接触器应能够承受高电流和高电压的断电操作。
这要求接触器的设计和材料选择具有良好的电气性能和耐久性。
6. 快速动作和恢复:真空接触器应具有快速断开或接通电路的能力,且其响应时间应尽量短,以确保快速的操作。
7. 低电弧:接触器的设计应能够有效地控制和抑制电弧的产生,以降低设备损坏和有害气体产生的风险。
8. 低维护成本:真空接触器应具有低维护成本和长寿命,材料和设计选择应能够减少接触器的磨损和故障。
9. 小体积和轻质:真空接触器应体积小、质量轻,以便于在电力设备中安装。
10. 环保:真空接触器应遵守环保要求,并减少对环境的负面影响,包括减少使用有害物质和优化能源效率等。
此外,真空接触器还应满足以下动作性能要求:1. 当额定控制电源电压为75%\~110%时,真空接触器能够进行可靠吸合。
当电压降至60%时,接触器不会释放。
2. 同一型号的接触器,其吸合时间差不能大于30ms,固有释放时间差不能大于40ms。
3. 触头开距和超行程应符合产品规定要求,其误差应在-0.2\~0.2毫米之内,超行程误差应在0.1\~0.2毫米范围内。
同时,真空接触器的真空灭弧室的真空度品质也是一个重要的技术指标,其真空度应不低于1.33×10-1Pa。
真空接触器工作原理
![真空接触器工作原理](https://img.taocdn.com/s3/m/f58a7b209a6648d7c1c708a1284ac850ad0204cf.png)
真空接触器工作原理
真空接触器是一种常见的电气装置,可用于控制电路的开关。
它的工作原理基于真空管的特性和工作方式。
真空接触器的关键部件是真空管,它是一个密封的金属容器,内部是一个真空环境。
真空管中有两个金属触点,称为主触点和副触点。
当真空接触器处于关闭状态时,主触点和副触点之间存在一段小距离。
当电流通过真空接触器时,主触点受到电磁力的作用,被吸引到副触点上。
这样,主触点和副触点之间就建立了电流通路。
通过这个电流通路,可以控制电路中其他的设备或装置。
当电流停止流动时,电磁力也消失,主触点会回弹回到原来的位置,与副触点断开连接。
这样,电流通路被切断,电路中的其他设备也停止工作。
真空接触器使用真空管而不是普通的金属触点,主要是因为真空环境可以有效地防止触点间的电弧产生。
电弧是由电流在触点间击穿时产生的,会造成触点磨损和电路故障。
在真空环境下,电弧的形成几乎不可能,因此真空接触器的寿命更长,可靠性更高。
除了电弧的问题,真空接触器还可以有效地隔离电路,防止电流干扰。
它适用于各种电路,包括高电流、高压和高频的电路。
总的来说,真空接触器通过利用真空管的特性和工作方式,实
现电路的开关控制。
它具有高可靠性、长寿命和优秀的隔离性能,在各种电路中得到广泛应用。
真空接触器工作原理
![真空接触器工作原理](https://img.taocdn.com/s3/m/ee155bb0710abb68a98271fe910ef12d2af9a935.png)
真空接触器工作原理真空接触器是一种常见的真空设备,广泛应用于电子、航空航天、医疗等领域。
它的工作原理是通过控制真空度和接触面积,实现材料之间的接触和传热。
本文将介绍真空接触器的工作原理,包括其结构、工作过程和应用。
1. 结构真空接触器通常由真空室、真空泵、加热/冷却装置和控制系统组成。
真空室是容纳被加热或冷却物体的空间,通常由不锈钢或其他耐高温材料制成。
真空泵用于抽取真空室内的气体,使其达到所需的真空度。
加热/冷却装置则用于控制被加热或冷却物体的温度。
控制系统则用于监控和调节真空度、温度等参数。
2. 工作原理真空接触器的工作原理可以分为两个部分:真空度的控制和传热过程的实现。
首先是真空度的控制,真空泵通过不断抽取真空室内的气体,使其达到所需的真空度。
真空度的控制对于传热过程至关重要,因为在真空条件下,热传导效果更好,能够实现更高效的传热。
接下来是传热过程的实现,真空接触器通常通过加热或冷却装置控制被加热或冷却物体的温度,从而实现传热。
在真空条件下,热传导主要通过辐射和对流来实现。
辐射传热是指热量通过辐射波长的电磁波传递,而对流传热则是指热量通过气体或液体的对流传递。
在真空条件下,对流传热几乎为零,因此辐射传热成为主要的传热方式。
通过控制加热或冷却装置,可以实现被加热或冷却物体的温度控制,从而实现传热过程。
3. 应用真空接触器在电子、航空航天、医疗等领域有着广泛的应用。
在电子领域,真空接触器常用于半导体制造过程中的退火、烧结等工艺,通过控制真空度和温度,实现材料的加工和改性。
在航空航天领域,真空接触器常用于航天器的热控制系统,通过真空条件下的传热,实现航天器内部温度的控制。
在医疗领域,真空接触器常用于医疗设备的制造过程中,通过真空条件下的加热或冷却,实现材料的处理和改性。
总之,真空接触器通过控制真空度和传热过程,实现材料之间的接触和传热。
它在电子、航空航天、医疗等领域有着广泛的应用,为相关领域的发展和进步提供了重要支持。
真空接触器工作原理

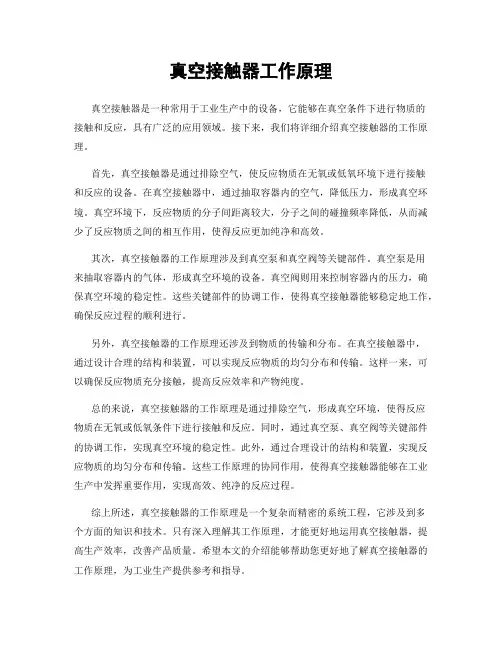

![真空接触器工作原理](https://img.taocdn.com/s3/m/f5c2622f793e0912a21614791711cc7930b77866.png)
真空接触器工作原理真空接触器是一种常用于工业生产中的设备,它能够在真空条件下进行物质的接触和反应,具有广泛的应用领域。
接下来,我们将详细介绍真空接触器的工作原理。
首先,真空接触器是通过排除空气,使反应物质在无氧或低氧环境下进行接触和反应的设备。
在真空接触器中,通过抽取容器内的空气,降低压力,形成真空环境。
真空环境下,反应物质的分子间距离较大,分子之间的碰撞频率降低,从而减少了反应物质之间的相互作用,使得反应更加纯净和高效。
其次,真空接触器的工作原理涉及到真空泵和真空阀等关键部件。
真空泵是用来抽取容器内的气体,形成真空环境的设备。
真空阀则用来控制容器内的压力,确保真空环境的稳定性。
这些关键部件的协调工作,使得真空接触器能够稳定地工作,确保反应过程的顺利进行。
另外,真空接触器的工作原理还涉及到物质的传输和分布。
在真空接触器中,通过设计合理的结构和装置,可以实现反应物质的均匀分布和传输。
这样一来,可以确保反应物质充分接触,提高反应效率和产物纯度。
总的来说,真空接触器的工作原理是通过排除空气,形成真空环境,使得反应物质在无氧或低氧条件下进行接触和反应。
同时,通过真空泵、真空阀等关键部件的协调工作,实现真空环境的稳定性。
此外,通过合理设计的结构和装置,实现反应物质的均匀分布和传输。
这些工作原理的协同作用,使得真空接触器能够在工业生产中发挥重要作用,实现高效、纯净的反应过程。
综上所述,真空接触器的工作原理是一个复杂而精密的系统工程,它涉及到多个方面的知识和技术。
只有深入理解其工作原理,才能更好地运用真空接触器,提高生产效率,改善产品质量。
希望本文的介绍能够帮助您更好地了解真空接触器的工作原理,为工业生产提供参考和指导。
真空接触器技术要求
![真空接触器技术要求](https://img.taocdn.com/s3/m/ec413b6eabea998fcc22bcd126fff705cc175cb8.png)
真空接触器技术要求
真空接触器技术要求如下:
1、动作性能。
在额定控制电源电压为75%~110%时,真空接触器应能可靠吸合;当电压降至60%时,接触器不应释放。
同一型号的接触器,其吸合时间差应小于30ms,固有释放时间差应小于40ms。
2、触头开距和超行程。
应符合产品规定要求,误差应在-0.2~0.2毫米之内,超行程误差应在0.1~0.2毫米范围内。
3、真空灭弧室的真空度。
真空度不低于1.33×10^-1Pa。
4、接触器三相应同期闭合。
在线圈额定工作电源电压下能吸合,吸合相应时间差应小于3ms。
5、结构要求。
接线端子螺钉应保持原规格,不得用其他规格代替;外形尺寸及安装尺寸应符合技术规定要求;金属零件不得有裂纹、变形或锈蚀,绝缘零件表面应光滑无裂纹、过烧等现象;紧固件应紧固,不得松动,并应有防松脱措施;辅助电路接点应动作灵敏可靠。
6、触头机械特性调整。
触头开距、超行程、触头压力的调整应考虑绝缘配合参数、开断参数、触头材料和灭弧室设计等因素。
高压真空接触器原理
![高压真空接触器原理](https://img.taocdn.com/s3/m/6b2bb25ca66e58fafab069dc5022aaea988f4144.png)
高压真空接触器原理高压真空接触器是一种在高压电路中用来开关电流的装置。
它利用真空环境中的高绝缘性能和低电弧熄灭能力来保证电气设备的安全运行。
高压真空接触器的原理主要包括真空断路、真空灭弧和限流。
下面我将详细介绍这些原理。
首先是真空断路原理。
高压真空接触器中的主要部件是真空断路器。
当真空断路器闭合时,两个触头之间的间隙被填充了大气。
当发生故障或需要断开电路时,真空断路器可以通过继电器等外部机构打开。
此时,真空断路器内部的弹簧断路器将触头分离,导致两个触头之间产生弧光。
当电流通过这个弧光时,弧光将在真空环境中燃烧,发出强烈的光和热。
由于真空环境的绝缘性能非常好,弧光不会继续导电,而是迅速熄灭。
这样就实现了机械断电。
接下来是真空灭弧原理。
当真空断路器打开时,两个触头之间产生的弧光需要迅速熄灭,以防止电弧继续导电。
真空断路器通过两个主要方法来实现真空灭弧。
首先,它利用了真空环境对电弧的吸热性能。
电弧会快速导热到周围的金属结构中,并通过传导和辐射将热量散发出去。
这样,电弧的能量将迅速降低并熄灭。
其次,真空断路器可以使用磁场来扰乱电弧。
当电弧发生时,真空断路器会在触头附近产生强大的磁场。
这个磁场会扰乱电弧的形状和位置,使电弧无法继续导电,从而迅速熄灭。
最后是限流原理。
高压真空接触器在电路中起到了断开和闭合电流的作用。
当接通电流时,真空断路器内的触头必须能够承受电流的冲击。
同时,真空断路器还必须具备适当的限流性能,以保护电力设备。
在真空断路器中,触头的形状和材料非常重要。
触头通常使用铜或铜合金制成,具有较好的导电性能和承受电流的能力。
此外,真空断路器还会采取其他措施,如限制电弧长度和磁场对电弧的影响,来限制电流的大小。
总结起来,高压真空接触器的原理就是利用真空环境的高绝缘性能和低电弧熄灭能力来实现电流的开关。
通过真空断路、真空灭弧和限流等原理,高压真空接触器保证了电气设备的安全运行。
真空断路器内的触头在闭合时可以承受高压电流的冲击,而在打开时能够迅速熄灭电弧,防止电弧继续导电。
交流真空接触器基本要求
![交流真空接触器基本要求](https://img.taocdn.com/s3/m/bb9427953086bceb19e8b8f67c1cfad6195fe9c4.png)
交流真空接触器基本要求
真空接触器是一种在真空环境下使用的电器设备,用于切断和连接电路。
其基本要求包括以下几个方面:
1. 真空度要求:真空接触器的工作环境要求维持一定的真空度,一般要求在10^-6至10^-3帕范围内,以确保在工作过程中不
会有气体放电或电弧产生。
2. 绝缘强度要求:真空接触器的绝缘强度是指其能够承受的最大电压,一般要求能够承受额定电压的数倍以上,以确保在开关过程中不会有闪络或击穿现象。
3. 寿命要求:真空接触器的寿命是指其能够连续工作的时间或次数,一般要求能够在长时间、频繁的开关操作下保持稳定可靠的性能。
4. 电流和功率要求:真空接触器的额定电流和功率要求根据具体的应用场景而定,需要根据需求选择适当的型号和参数。
5. 动作和断开时间要求:真空接触器的动作和断开时间是指其能够完成开关操作的时间,一般要求能够快速、准确地响应控制信号,并在规定时间内完成切断或连接电路。
总之,真空接触器的基本要求是能够在真空环境下稳定可靠地完成电路的切断和连接操作,并具备一定的真空度、绝缘强度、寿命、电流和功率适应性等特性。
电气百科:真空接触器和真空断路器的区别
![电气百科:真空接触器和真空断路器的区别](https://img.taocdn.com/s3/m/dd857cf84128915f804d2b160b4e767f5acf80ab.png)
电气百科:真空接触器和真空断路器的区别
真空接触器属于一种可以承受反复操作的装置,同时可以起到切断负载电流的作用,但是不能够起到开断短路电流的作用。
真空接触器具备了常开和常闭两种触点,且不具有短路电流保护功能,能够在接受到给定信号时来执行分开和保持动作。
真空断路器属于一种起到保护作用的设备,在当工作线路中发生了故障时,可以自动通过分合闸动作完成线路保护,同时也能通过手动操作分闸来对负荷电流进行切断。
真空断路器可起到过载保护、短路保护、控制保护以及联锁保护等作用,因此在这些方面相对于真空接触器要强且有区别。
真空所指的只不过就是将灭弧单元放置到真空环境中而已,空气所指的是利用空气介质完成灭弧。
而真空灭弧无非就是增加了对环境的适应性,同时也是因为真空绝缘性能和灭弧性能都表现比其它灭弧效果要好一些,所以得到应用的场所普遍也都是看重这个性能要求的。
真空接触器可起到切断负载电流、可频繁操作、可频繁接通和分断较大电流等作用,在这些方面能力比较强同时额定操作电压也相对较高,若是在高压环境建议和高压真空断路器配合使用,这样会更加安全和有保障。
convac 真空接触器产品手册
![convac 真空接触器产品手册](https://img.taocdn.com/s3/m/4f009f4102d8ce2f0066f5335a8102d276a2619c.png)
convac 真空接触器产品手册**产品手册:CONVAC真空接触器**CONVAC是一款高效可靠的真空接触器,用于处理不同类型的气体和液体。
该产品采用先进的技术和设计,旨在提供优质的真空接触性能。
本手册将详细介绍CONVAC产品的技术规格、主要特点、应用领域和安装操作等方面的信息。
**1.技术规格**CONVAC真空接触器具有如下技术规格:-接触器类型:单级或双级-最大设计工作温度:180°C-最大设计工作压力:0.1 MPa-设计材料:不锈钢、铸铁、陶瓷等-接触过程:气体与液体接触-接口种类:法兰、螺纹、快速接头等多种接口可选**2.主要特点**CONVAC真空接触器具有以下主要特点:-高效性能:CONVAC采用创新的真空接触技术,有效提高传热效率,优化物质传递过程。
-安全可靠:产品坚固耐用,能够承受高温高压环境,具有良好的抗腐蚀性能,保证操作安全可靠。
-灵活应用:CONVAC适用于多种气体和液体接触过程,可满足不同领域的需求。
-节能环保:优化设计使得CONVAC真空接触器能够高效利用能源,减少能源浪费,降低环境污染。
-易于维护:产品结构简单清晰,方便维护和清洁,减少停机时间,提高生产效率。
**3.应用领域**CONVAC真空接触器广泛应用于以下领域:-化工工业:用于化学过程中的气体和液体接触,如气体吸附、液体脱气等。
-食品加工:可用于食品加工过程中的真空处理,如真空包装、真空煮制等。
-制药行业:适用于药品生产中的精细加工过程,如药粉干燥、溶液浓缩等。
-环保行业:用于废气处理、废水处理等环境保护领域。
**4.安装操作**安装CONVAC真空接触器需要按照以下步骤进行:1.确保接触器的工作温度和压力与实际应用要求相匹配,并选择适合的接口种类。
2.在安装前,检查接触器的各个部件是否完好无损,确保所有螺栓和密封件紧固。
3.将接触器与管道系统连接,并使用密封剂加以固定。
4.根据实际需求,调整接触器的操作参数,如温度、压力等。
真空接触器原理与接线
![真空接触器原理与接线](https://img.taocdn.com/s3/m/a528fdef0d22590102020740be1e650e52eacf05.png)
真空接触器原理与接线
真空接触器是一种可靠且负载能力强的开关设备,它通常用于高压大功率的交流电路中。
它的特点是在接触器的控制端能实现无火花的接通和断开,又具有快速断开能力,即使在工作电流较大的情况下,也能达到良好的控制效果。
下面将针对真空接触器的原理和接线进行介绍。
一、接触器原理
真空接触器的原理是利用真空环境来支撑接触电极之间的空气绝缘间隙,使接触电极之间不会发生电弧,从而可以实现快速断开。
当没有电流通过真空接触器时,因为两端的接触电极电势的差,形成的磁场将弹簧形成的操作机构推开,使撞击器由被推开的沾吸位置移动到止接器正常的断开位置。
这时接触电极之间的空气绝缘间隙可以使接触电极之间产生火花极少、电弧消失,从而达到快速断开的目的。
当有电流通过时,由于在弹簧机构的操作范围内,钢片被保持在止接器的沾吸位置,从而形成紧密的接触,使接触电极之间发生火花和电弧,但是因为接触电极之间的接点表面面积较小,而且由操作机构提供的力通过对弹簧的控制来实现接触电极之间紧密贴合而不移动,因此在发生火花和电弧的同时也可以达到负载电流得到充分通过的目的。
二、接线
真空接触器的接线分为抽空接触器与压空接触器两种。
抽空接触器将晶闸管电源的继电器直接接在抽空接触器的偶极端,将开关电路的外部电路的火花是与压空接触器串联接在抽空接触器的奇极端及抽空接触器的IO端时,在关闭抽空接触器时,其闭合是以非接触状态实现的,这样就保证了抽空接触器在关闭时不会发生火花,从而利于节电和保护设备。
总之,真空接触器结合晶闸管继电器实现无火花的断开,是高压大功率交流电路中得以应用的可靠设备。
真空接触器工作原理
![真空接触器工作原理](https://img.taocdn.com/s3/m/f124a14fbb1aa8114431b90d6c85ec3a86c28b64.png)
真空接触器工作原理
真空接触器是一种常见的电力传动装置,用于控制高压电流的导通和断开。
它的工作原理可以简单概括为以下几个步骤:
1. 真空接触器内部的触头部分包括静触头和动触头。
当真空接触器处于断开状态时,动触头与静触头相隔一段距离,在两者之间形成一个真空区域。
2. 当控制系统使真空接触器通电时,通过电磁力作用,动触头被吸引并迅速移动向静触头。
3. 当动触头靠近静触头时,电弧逐渐形成,这是因为随着动触头的靠近,电流通过两个触点的接触面积变小,导致触点间电阻增加。
4. 一旦电弧形成,电弧将加热并电离周围的气体,产生一个高温高压的等离子体区域。
这个等离子体区域在真空接触器的设计中,并不能完全消除,但是电弧区域的体积相对较小。
5. 随着动触头的继续接近静触头,电弧区域进一步缩小,最终电弧被迫熄灭,随之导通完成。
6. 当控制系统切断真空接触器的电源时,电磁力消失,动触头由于弹簧力的作用迅速与静触头分离,断开完毕。
总结起来,真空接触器的工作原理就是利用弹簧力和电磁力的相互作用,在真空状态下形成和熄灭电弧,以控制电流的导通
和断开。
真空材料的使用有助于防止弧的频繁重燃,同时也能提高接触器的绝缘性能和耐热性能。
真空交流接触器工作原理
![真空交流接触器工作原理](https://img.taocdn.com/s3/m/4f8f0e894128915f804d2b160b4e767f5bcf8050.png)
真空交流接触器的工作原理
真空交流接触器是一种高压开关设备,用于开断和闭合大电流的交流电路。
它主要用于电网、变配电系统以及工业控制领域。
真空接触器的工作原理基于以下几个关键原理:
1. 真空灭弧
真空接触器的工作腔内装有真空,真空度一般在 10^-5 - 10^-6 Pa 范围内。
在真空条件下,电弧放电难以维持,因为电离度低,自由电子和离子数量很少。
当接触器断开时,触头之间的电弧会在真空腔内形成。
由于真空环境,电弧会被快速拉长和冷却,导致电弧能量耗尽,最终熄灭。
2. 触头材料
真空接触器的触头通常由耐磨损、抗电弧侵蚀的材料制成,例如钨铜或银合金。
这些材料具有较高的熔点和较低的蒸汽压,能够承受电弧的热量和腐蚀性。
3. 磁吹灭弧
为了进一步提高电弧熄灭能力,真空接触器通常配备有磁吹机构。
磁吹线圈产生磁场,与电弧周围的磁场相互作用,产生洛伦兹力,将电弧向外吹动。
洛伦兹力有助于拉长电弧,促进电弧的冷却和熄灭。
工作过程
当真空交流接触器接收到控制信号时,线圈通电产生磁力,推动动触头与静触头闭合,形成电流回路。
当断开时,线圈断电,磁力消失,弹簧力将动触头拉开,触头之间产生电弧。
在真空和磁吹作用下,电弧迅速熄灭,实现电路断开。
优点
•灭弧能力强,可快速可靠地切断大电流。
•触头磨损小,使用寿命长。
•运行时噪音低,无电弧污染。
•体积小,重量轻,易于安装和维护。
应用
•电网中高压开关设备
•变配电系统中的断路器和开关
•工业控制系统中的电机控制、照明控制等。
交流真空接触器 参数
![交流真空接触器 参数](https://img.taocdn.com/s3/m/92e20158fd4ffe4733687e21af45b307e871f980.png)
交流真空接触器参数
真空接触器(Vacuum Contactors)是一种以真空为绝缘介质的电器设备,被广泛应用于高压电力系统和工业自动化控制中。
其参数是指该设备的各项规格和性能指标,包括接触器类型、额定电流、额定电压、额定绝缘水平、触点数量等。
首先,真空接触器的类型根据应用领域的不同可以分为交流型和直流型。
交流型真空接触器主要用于交流电路中,而直流型则用于直流电路中。
两者的参数会有所不同,因此在选型时需要根据具体的应用需求来进行选择。
其次,额定电流是真空接触器的一个重要参数,用来描述设备能够安全承受的最大电流值。
根据需求,可以选择不同额定电流范围的真空接触器,通常可从数十安培到数千安培不等。
额定电压是另一个重要的参数,表示真空接触器能够承受的最大电压值。
根据所用电力系统的电压等级,可以选择相应额定电压的真空接触器,一般分为低压、中压和高压等级。
额定绝缘水平是指真空接触器的绝缘性能,一般用于评估设备的安全性能。
常见的额定绝缘水平有4kV、6kV、10kV等,不同绝缘水平的真空接触器适用于不同的电力系统及工程需求。
触点数量是指真空接触器内部触点的数量,包括开断触点和闭合触点。
触点数量的多少会影响到真空接触器的使用范围和性能,例如在大电流交流电路中,需要使用多触点的真空接触器以确保设备的稳定运行。
综上所述,真空接触器的参数包括类型、额定电流、额定电压、额定绝缘水平和触点数量等等。
在选择和使用真空接触器时,需要根据具体的应用需求和电力系统要求来进行合理搭配,以保证设备能够稳定、安全地运行。
真空接触器工作原理
![真空接触器工作原理](https://img.taocdn.com/s3/m/d75632c185868762caaedd3383c4bb4cf7ecb728.png)
真空接触器工作原理
真空接触器是一种常见的工业设备,其工作原理是利用真空环境下的气体分子
稀薄程度来实现材料的加工、处理和传递。
真空接触器通常由真空室、真空泵、气体控制系统和工件传递系统等部分组成。
在工作时,真空接触器通过将真空室内的气体抽出,使得真空度达到一定的要求,从而实现对工件的处理和加工。
首先,真空接触器的工作原理是基于真空环境下气体分子的稀薄程度。
在真空
状态下,气体分子的密度较低,因此在工件表面的处理和加工过程中,气体分子对工件的影响较小,可以减少气体对工件的污染和影响,同时也能够提高工件表面的光洁度和精度。
其次,真空接触器通过真空泵将真空室内的气体抽出,使得真空度达到一定的
要求。
真空泵是真空接触器中非常重要的部件,它能够将真空室内的气体抽出,从而形成真空环境。
真空泵的种类有很多,常见的有离心泵、旋片泵、扩散泵等,它们可以根据不同的工作原理和要求来实现对真空度的控制和调节。
此外,真空接触器还需要配备气体控制系统和工件传递系统。
气体控制系统能
够对真空室内的气体进行控制和调节,以满足不同工艺过程对气体环境的要求。
工件传递系统则能够实现对工件在真空环境下的传递和处理,通常采用机械手、输送带等设备来实现工件的自动化加工和处理。
总的来说,真空接触器通过构建真空环境,利用气体分子稀薄的特性,实现对
工件的加工、处理和传递。
它在电子、光学、航天、医疗等领域都有着广泛的应用,能够满足不同工艺过程对真空环境的要求,具有很高的工艺和经济效益。
随着科学技术的不断发展,真空接触器的工作原理和技术也在不断完善和提高,为各行业的生产和加工提供了更加可靠和高效的解决方案。
真空接触器工作原理
![真空接触器工作原理](https://img.taocdn.com/s3/m/61ab3122bb1aa8114431b90d6c85ec3a87c28bfd.png)
真空接触器工作原理
1 真空接触器
真空接触器是一种具有极高断开能力,用来在一定范围内执行开
关电路操作的开关设备。
它一般由有限多个部件组成,里面有电极片、弹簧、特制电磁铁、电缆等。
它可以用来控制在不同的特定工作环境
下的高压电路。
2 工作原理
真空接触器主要由电磁铁和活动极片组成。
当有电流通过电磁铁,电磁铁就会发磁,产生一个拉力,使活动极片被拉到电极片上,从而
产生一个闭合连接。
当断开电流时,活动极片就会被弹簧推力推开,
产生一个断开电路的状态。
这就是真空接触器的工作原理。
3 优点
真空接触器有很多优点,包括高可靠性、高断开能力、可使用寿
命长、结构简单等。
其高可靠性可从短路和过载、短时过电流保护电
路等方面受益。
它的结构简单,可以大大减少制造成本和维护成本,
可靠性也很高。
4 应用
真空接触器主要用于开关电路,如高压开关电源、变压器装置、
空调控制设备等。
它还可以用于电机中断启动,以及中低压开关设备,用于保护医疗器械、电梯、空调和工业设备等。
5 结论
真空接触器是一种重要的开关设备,它的可靠性很高,断开能力强,且结构简单易于维护,广泛应用于电力、电子、电气自动控制等行业。
真空交流接触器原理
![真空交流接触器原理](https://img.taocdn.com/s3/m/9c588584c67da26925c52cc58bd63186bceb928a.png)
真空交流接触器原理引言:真空交流接触器是一种常用的电气控制器件,广泛应用于电力系统、工业自动化和家用电器等领域。
它的工作原理基于真空技术和交流电路的特性,能够可靠地实现电路的开关控制。
本文将详细介绍真空交流接触器的原理及其工作过程。
一、真空交流接触器的结构真空交流接触器由电磁铁、触点系统、真空隔离器和外壳等组成。
其中,电磁铁是控制接触器开关状态的核心部件,触点系统负责实现电路的导通和断开,真空隔离器则起到隔离和保护的作用,外壳则起到机械保护和绝缘的作用。
二、真空交流接触器的工作原理1. 电磁铁工作原理:真空交流接触器的电磁铁由线圈和铁芯组成。
当线圈通电时,产生的磁场使铁芯受力,吸引或释放触点系统,从而实现接触器的闭合或断开。
电磁铁的工作可通过控制线圈的电流来实现。
2. 触点系统工作原理:真空交流接触器的触点系统由主触点和辅助触点组成。
主触点负责承载电流和负载,辅助触点则用于控制电磁铁的工作。
当电磁铁通电时,主触点闭合,电流得以通过;当电磁铁断电时,主触点打开,电流中断。
辅助触点则根据电磁铁的工作状态来控制电磁铁的通断。
3. 真空隔离器工作原理:真空隔离器是真空交流接触器的重要组成部分,它通过在触点之间建立真空环境,实现电路的隔离和保护。
真空隔离器具有良好的绝缘性能和耐高压能力,能够有效地防止触点因电弧产生的烧蚀和氧化。
三、真空交流接触器的工作过程当真空交流接触器通电时,电磁铁受到激励,吸引触点系统闭合,电路得以通断。
具体工作过程如下:1. 闭合过程:a. 电磁铁通电,产生磁场;b. 磁场作用下,铁芯受力,吸引主触点闭合;c. 主触点闭合后,电流得以通过,电路通断。
2. 断开过程:a. 电磁铁断电,磁场消失;b. 铁芯失去吸引力,主触点打开;c. 主触点打开后,电流中断,电路断开。
四、真空交流接触器的特点和应用真空交流接触器具有以下特点:1. 高可靠性:真空隔离器能够有效地防止触点烧蚀和氧化,延长接触器的使用寿命。
真空接触器工作原理
![真空接触器工作原理](https://img.taocdn.com/s3/m/c3fc33d1dc88d0d233d4b14e852458fb770b380d.png)
真空接触器工作原理
真空接触器是一种常见的电气控制装置,它通常用于打开或断开电路。
它的工作原理基于真空环境下的电磁吸合效应。
真空接触器的主要组成部分包括电磁线圈、铁芯、触点和真空封装。
当外加电流通过电磁线圈时,线圈产生的磁场会将铁芯吸引到线圈内部。
铁芯的吸合使得触点紧密接触,电路得以闭合。
在真空状态下工作的主要原因是真空具有良好的绝缘性能,能够有效地阻止接触器内部触点之间的电弧产生。
当触点分离时,真空环境可阻断电弧的形成,从而确保安全可靠的开断电路。
真空接触器的设计和制造严格遵循国际和行业标准,以确保其质量和可靠性。
同时,真空接触器还具有抗远距离打火、抗冲击、抗振动等特点,使其适用于各种恶劣的工作环境。
总的来说,真空接触器通过利用真空环境的优良绝缘性能,在电磁吸合的作用下实现电路的快速闭合,从而实现电气控制的目的。
它广泛应用于电力系统、机械设备和自动化控制系统中,发挥着重要的作用。
真空接触器
![真空接触器](https://img.taocdn.com/s3/m/fe925f3467ec102de2bd89ca.png)
真空接触器1概述真空接触器利用真空灭弧室灭弧,用以频繁接通和切断正常工作电流,通常用于远距离接通和断开中、低压频繁起停的6kV、380V(660V、1140V)交流电动机。
别特适宜用于煤矿、化工等行业。
JCZ5系列交流真空接触器适用于交流50HZ-60HZ,主回路额定电压7.2KV 12KV,额定电流为630A一下的电力网中供远距离接通和分段及频繁启动和控制交流电动机,较适宜和熔断器与保护装置组合代替真空断路器。
2使用环境条件1周围空气温度:上限+40℃,下限-10℃。
2.海拔不超过1000M;(若海拔增高可相应增加绝缘强度或加装设备)3空气相对湿度在最湿月的月平均最大相对湿度为90%,月平均最低温度25摄氏度,并考虑到因温度变化发生在产品表面的凝露。
4无明显冲击振动张合。
5无爆炸危险介质中,无雨雪侵袭的场合。
3真空接触器的组成真空接触器主要由真空灭弧室和操作机构组成。
真空灭弧室具有通过正常工作电流和频繁切断工作电流时可靠灭弧两个作用。
但不能切断过负荷电流和短路电流。
操作机构是由带铁芯的吸持线圈和衔铁构成。
线圈通电,吸引衔铁,接触器闭合;线圈失电,接触器断开。
吸持线圈一般有直流和交流两种形式。
真空灭弧室的外壳用玻璃或陶瓷绝缘材料制成,内部的真空度通常在0.01Pa以上。
由于壳内的空气少,触头开距可以做得很小,电弧也较容易被熄灭。
触头材料一般用铜、锑、锇等合金制成。
灭弧室内屏蔽罩的作用是,当分断电流时,凝结触头间隙中扩散出来的金属蒸汽,有助于熄弧,还可以防止金属蒸汽溅落到绝缘外壳上降低其绝缘强度。
动触头与外壳下端用波纹管连接,动触头可以上下运动又不会漏汽。
4结构及工作原理1真空接触器通常由及基架、电磁机构和真空灭弧室等组成。
当电磁线圈通过控制电压时,衔铁带动拐臂转动,使真空开关管内主触头接通,电磁线圈断电后,由于分闸弹簧作用,使主触头分断。
2真空开关管是以上封盖、下封盖、金属波纹管和陶瓷管等组成,该真空开关管,外壳采用95瓷绝缘材料制成波纹式的瓷管,它具有爬电距离大、机械强度高、耐热和耐冲击的特点。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
串入合闸线圈回路,实现合闸保持;分闸时,线圈回
路断电,由分闸弹簧作用,衔铁释放,方轴通过操作 板和绝缘子带动灭弧室动导杆向下运动,接触器分闸。
真空接触器
对于电保持方案,保持线圈与合闸线圈串联用以
实现接触器长期合闸保持,而电容器用来消除辅助开
关常闭触点转换合闸回路时的电火花,从而提高辅助
开关常闭触点转换合闸回路的稳定性和可靠性。
续流二极管在回路中起到保护作用,电保持型二极
管串入保持线圈,机械保持型与合闸线圈并联。
真空接触器调试
1.接触器调试
用扳手卡住轴【20】使接触器合闸,对于机械锁扣方案,调整锁扣 机构【25】的前后位置,使接触器合闸机构合闸到位后其正好扣住→ 调整绝缘子【6】的上下位置,调整操作弹簧【7】的长度,长度 JCZ5-12J(D)系列为36±1mm(630A)、38±1mm(250A、400A), JCZ5-7.2J(D)系列为34±1mm →旋转调整螺母【8】调整超程(调 整螺母与操作板【22】支点间间隙),超程为1.5±0.5mm,用塞规测 量→接触器分闸,调整限位螺栓【24】前后位置,调整触头开距,开 距: JCZ5-12J(D)系列为6.0mm,JCZ5-7.2J(D)系列为4.5mm (250A、400A)、5mm(630A)→旋转螺杆【10】,调整主弹簧长 度,螺杆每旋转半圈调整0.75mm。调整后,在接触器摩擦处加润滑 油,然后检查接触器在85%~110%额定操作电压下合闸动作是否正 常。对于机械锁扣方案检查,在交流真空接触器65%~120%额定操 作电压下分闸动作是否正常,对于电保持方案检查在60%~120%额 定操作电压下分闸动作是否正常。 三相合闸同期性可简单用灯泡法目测。如果三相合闸同期性不符合 序1.3 表平均分闸速度的要求,可微调调整螺母【8】的上下位置。
JCZ 5
型 电 保 持 交 流 电 气 原 理 图
JCZ 5
型 机 械 保 持 交 流 电 气 原 理 图
JCZ 5
型 电 保 持 直 流 电 气 原 理 图
JCZ 5
型 机 械 保 持 直 流 电 气 原 理 图
真空接触器
无论是电保持还是机械保持,当接到合闸
指令后,交流110V 或220V 电源经桥式整流加
真空接触器
2.更换真空灭弧室 2.1拆卸真空灭弧室 旋下绝缘子【6】解除与动导电杆的连接→拆除动导
电杆上的软连接【4】→再旋下静导电杆的螺母【1】 →拆下真空灭弧室【3】。注意:在旋下绝缘子时, 用扳手卡住导电杆下的平台部分不动,以防扭伤灭弧 室波纹管。 2.2安装真空灭弧室 先装上真空灭弧室【3】→拧上螺母【1】,套上软 连接【4】→旋上绝缘子【6】等
真空接触器
真空接触器
1、螺母 2、接线端子(静端) 3、真空灭弧 4、软连接 5、接线端子(动端) 6、绝缘子 7、操作弹簧 8、调整螺母 9、磁轭 10、螺杆 11、主弹簧 12、罩 13、绝缘框架 14、接线柱 15、辅助开关 16、 辅助操作板 17、侧板 18、指示件 19、整流器 20、轴 21、线圈 22、操作板 23、衔铁 24、限位螺栓 25、机械锁扣机构
真空接触器
JCZ5系列接触器产品适用于7.2/12KV及以下的电压等 级,额定工作电流至250A、400A、630A 的电力系统,其 型号含义如下:
其中:保持方式分为两种:J 型(机械保持方式) D 型(电保持方式) 额定工作电压分为两种:7.2 kV 、12kV 额定工作电流分为三种:250A、400A、630A 额定动热稳定电流分为两种:4kA(250A、400A)6.3kA(630A) 控制电压类别及数值分四种:110VAC、220VAC、110VDC、220VDC 例如:额定工作电压12kV,主回路额定工作电流400A,保持方式为J 型,控制电压交流220VAC,表示为JCZ5-12J/D400-4-220AC。
真空接触器
3. 接触器运行 3.1使用时,根据控制负载,本接触器可采用R—C 或氧化锌压敏电阻保护,接线见图(5a、5b)。
旁路接触器柜
老主洗接触器柜
真空接触器
3.2 运行时,接触器的工作电压和工作电流在任何情
况下都不应超过额定数值。
3.3 运行时,线圈周围有较强磁场,故必须防止有异
物吸入铁芯。
真空接触器
3.4 运行时,真空灭弧室真空度的判定
如果运行中接触器拒合,除其它原因外,可能至少一只灭 定期用打耐压法来判断真空度,在分闸状态的灭弧室触头
弧室真空度恶化。 间JCZ5-12J(D)系列施加42kV工频试验电压1 分钟,JCZ57.2J(D)系列施加32kV 工频试验电压1 分钟,如果发生击穿或 闪络,则须更换灭弧室。
神东煤炭集团公司洗选中心
补连塔选煤 电气车间 李红名
真空接触器
我厂常用的高压真空接触器是JCZ5系列产品 低压真空接触器是CKJ5系列产品
真空接触器
CKJ5系列接触器产品可用于1140V及以下的低压电路, 额定工作电流有80A、125A、200A、250A、400A、630A, 其型号含义如下:
真空接触器
接触器为上下布置方式,由真空灭弧室、绝缘框架、 绝缘子、拍合式合闸电磁机构、机械锁扣机构(机械保 持方案用)、切换开关(电保持方案用)和底板等组成。 绝缘子、绝缘框架实现高压回路对地及相间绝缘和 支撑。
真空接触器
控制回路由桥式整流部分、合闸线圈、分闸 关及电容器等组成,
3.5 运行中若发现接触器在合闸状态,灭弧室动导电杆上烧损标
志消失,就需要更换灭弧室。
到合闸线圈两端,合闸线圈通电,衔铁动作,
使与其固定的方轴旋转,固定在方轴上的操作
板向上推动绝缘子带动灭弧室动导杆向上运动,
接触器合闸。
真空接触器
对于机械锁扣方案,合闸保持由机械锁扣机构来 实现;分闸时,分闸线圈通电,机械锁扣机构解扣;
对于电保持方案,在接触器触头闭合后,在机构
动作带动下切换开关常闭转换触点打开,将保持线圈
