FUSE选型指导

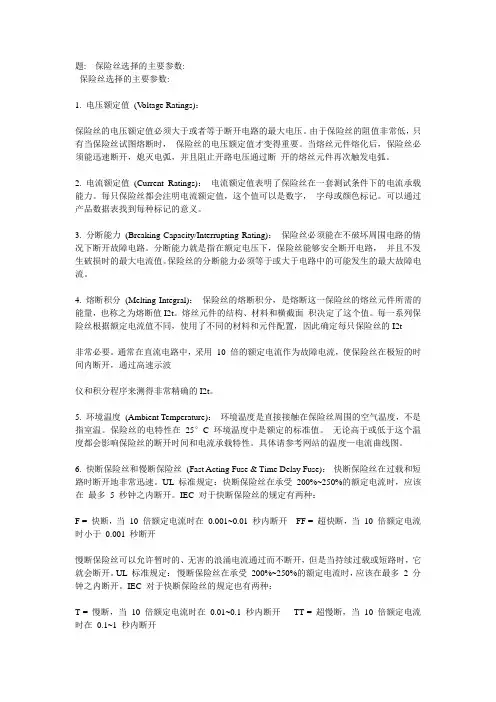

FUSE的选择
题: 保险丝选择的主要参数:保险丝选择的主要参数:1. 电压额定值(V oltage Ratings)：保险丝的电压额定值必须大于或者等于断开电路的最大电压。
由于保险丝的阻值非常低，只有当保险丝试图熔断时，保险丝的电压额定值才变得重要。
当熔丝元件熔化后，保险丝必须能迅速断开，熄灭电弧，并且阻止开路电压通过断开的熔丝元件再次触发电弧。
2. 电流额定值(Current Ratings)：电流额定值表明了保险丝在一套测试条件下的电流承载能力。
每只保险丝都会注明电流额定值，这个值可以是数字，字母或颜色标记。
可以通过产品数据表找到每种标记的意义。
3. 分断能力(Breaking Capacity/Interrupting Rating)：保险丝必须能在不破坏周围电路的情况下断开故障电路。
分断能力就是指在额定电压下，保险丝能够安全断开电路，并且不发生破损时的最大电流值。
保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。
4. 熔断积分(Melting Integral)：保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。
熔丝元件的结构、材料和横截面积决定了这个值。
每一系列保险丝根据额定电流值不同，使用了不同的材料和元件配置，因此确定每只保险丝的I2t非常必要。
通常在直流电路中，采用10 倍的额定电流作为故障电流，使保险丝在极短的时间内断开，通过高速示波仪和积分程序来测得非常精确的I2t。
5. 环境温度(Ambient Temperature)：环境温度是直接接触在保险丝周围的空气温度，不是指室温。
保险丝的电特性在25°C 环境温度中是额定的标准值。
无论高于或低于这个温度都会影响保险丝的断开时间和电流承载特性。
具体请参考网站的温度—电流曲线图。
6. 快断保险丝和慢断保险丝(Fast Acting Fuse & Time Delay Fuse)：快断保险丝在过载和短路时断开地非常迅速。
保险丝知识与选型指南
保险丝知识与选型指南保险丝也被称为电流保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。
其主要是起过载保护作用。
电路中正确安置保险丝，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路安全运行。
术语：额定电流：反映保险丝实际应用时的电流值。
-In 被标在保险丝上。
慢熔断：(延时型，抗浪涌）-在高过流时，保险丝动作较慢-保险丝上标有 T；-慢熔断保险丝上含有锡球或镀层。
快速动作：-在高过流时，保险丝动作较快；-保险丝上标有 F。
构造：温度剖析：快速保险丝熔断过程：延时保险丝熔断过程：在高过载时，慢熔断保险丝的动作原理和快速保险丝一样，因为没有时间用来开始扩散的过程。
高过载系指 4In 和更高的过载电流。
扩散在 150-170℃时开始。
慢熔断保险丝的熔丝不应长时间工作在150℃以上，以防止老化。
快速保险丝熔断过程：虽然没有锡球/镀复，快速动作保险丝不允许长时间在 175-225℃以上使用。
- 熔丝材料的氧化。
- 材料性质的改变。
保险丝分断能力等级：额定电压/电压等级：保险丝可以被使用的最大系统电压，在这个电压下不应有对人的破坏能力。
- 32, 63, 125, 250, 600V。
- 额定电压被标注在保险丝上。
分断等级=分断能力：额定电压条件下，保险丝能够安全地分断的预期电流。
-没有对环境的损害；-烧断的保险丝是完整的；-绝缘电阻；>10kOhm；>0.5MOhm。
分断等级举例：注：保险丝系列还有更多的分断等级。
例如：UL 系列，10kA/125Vac和35A/250Vac。
限制电流：预期电流保险丝通过连接器（铜排）接入试验电路，预期电流是有规则的交流波。
对IEC和UL标准的管状保险丝来说，只指定交流的分断能力测试。
直流测试的情况是非常不同的。
交流与直流比较：在交流中，每半个周期会通过零电压位，这将有助于熄灭飞弧。
这种情况在直流中就不会出现。
保险丝选型指南
保险丝选型指南保险丝选型相关因素如下：一. 工作电流(Normal operating current)二. 使用电压(Application Voltage, AC or DC)三. 周围温度(Ambient temperature)四. 过载电流及熔断时间(Overload current and length of time in which the fuse must open)五. 最大有效的故障电流(Maximum available fault current)六. 脉冲(Pulses, Surge Currents, Inrush Currents,Start-up Current,and Circuit Transients)七. 物理尺寸限制，如长度，直径或高度(Physical size limitations, such as length, diameter, or height)八. 代理商认证要求，如UL, CSA,VDE, METI, MITI or Military(Agency Approvals required, such as UL, CSA,VDE, METI, MITI or Military)一. 工作电流保险丝的额定电流在25℃时，运行上是代表性地降低25%，避免nuisance blowing。
例如，某保险丝的额定电流是10A，通常建议在周围温度25℃时运行电流不超过7.5A。
二. 使用电压保险丝的额定电压，要大于或等于有效的电路电压。
三. 周围温度保险丝的电流负载容量测试是在25℃时进行，会因为周围温度的改变而影响。
较高的周围温度保险丝运行上较热，而且会缩短保险丝的使用寿命，相反的运行的温度较低，会延长保险丝的使用寿命。
正常运行电流趋近或超过保险丝的额定电流时，保险丝的运行温度也会较高。
实际经验指出，保险丝在室温应该最后不确定地，假如运行电流不超过保险丝目录上电流的75%。
电路保护设计的器件选型技巧与应用方案
电路保护设计的器件选型技巧与应用方案在电路保护设计中，合适的器件选型是保证电路安全可靠运行的关键之一、下面提供一些器件选型的技巧和应用方案，以帮助设计工程师做出明智的选择。
1. 保险丝（Fuse）：保险丝是电路保护中最常见的器件之一，用于在短路或过载情况下切断电路。
在选择保险丝时，需要考虑额定电流、断电容量、快速断开能力和热功率等因素。
在应用中，保险丝应根据所需的电流和热功率来选择合适的尺寸和类型。
2.热释放型保险丝（PTC）：热释放型保险丝具有自恢复特性，可在过流条件下自动恢复。
它们适用于需要在设备正常工作温度下保护电路的应用，如电源线圈、电机、传感器等。
选型时需要考虑应用电流和动作温度。
3. 过流保护器（Circuit Breaker）：与保险丝类似，过流保护器也用于在短路或过载情况下切断电路，但不需要更换。
选型时需要考虑额定电流、断电能力、断路模式（短路或过载）、电气特性和动作速度等因素。
4. 静电防护器件（ESD Protection Devices）：在防止静电损害方面，静电防护器件起着重要作用。
它们包括TVS二极管和静电放电芯片等，用于保护电路免受静电放电的影响。
选型时需要考虑电压容忍度、电流容忍度和响应时间等因素。
5. 过压保护器（Overvoltage Protection Devices）：过压保护器用于在电路暂时或持续超过额定电压时保护电路。
它们可以是压敏电阻、金属氧化物浅夹层（MOVs）或硅可控整流器（SCRs）等。
选型时需要考虑额定电压、电流容忍度、响应时间和功率容忍度等因素。
6. 瞬态电压抑制器（Transient Voltage Suppressor，TVS）：TVS 器件用于保护电路免受瞬态电压峰值（例如雷电）的影响。
它们可以是双向或单向的二极管。
选型时需要考虑额定电压、电流容忍度、响应时间和耐久性等因素。
7. 热敏电阻（Thermistor）：热敏电阻用于监测和控制温度。
保险丝选型计算公式(一)
保险丝选型计算公式(一)保险丝选型保险丝（Fuse）是一种用来保护电路的装置，当电路中出现过流情况时，保险丝会断开电路以防止电路过载。
保险丝的选型非常重要，合适的保险丝能确保电路的安全运行。
本文将介绍保险丝选型的相关计算公式，并通过实例说明。
保险丝额定电流保险丝的额定电流是指保险丝可以正常工作的电流大小。
当电路中的电流超过了保险丝的额定电流时，保险丝会熔断以切断电路。
保险丝额定电流的计算公式如下：保险丝额定电流 = 电路最大电流 × 系数其中，系数取决于电路的性质和工作环境，一般在到之间。
示例假设某电路的最大电流为10A，选取保险丝时，假设系数为，则保险丝的额定电流为：保险丝额定电流 = 10A × =因此，应选取额定电流为的保险丝来保护该电路。
保险丝断电时间保险丝断电时间是指保险丝在电流超过额定电流时，多长时间内能够切断电路。
保险丝的断电时间计算公式如下：保险丝断电时间 = 电流系数 × 保护电流 × 保护时间系数其中，电流系数是保险丝动作电流和额定电流之比，保护时间系数取决于所要保护的设备的性质。
示例假设某保险丝的保护电流为10A，选取保险丝时，假设电流系数为，保护时间系数为2，则保险丝的断电时间为：保险丝断电时间 = × 10A × 2 = 30ms因此，该保险丝在电流超过10A时，能够在30毫秒内切断电路。
保险丝能量消耗保险丝能量消耗是指保险丝断电时消耗的能量。
保险丝能量消耗的计算公式如下：保险丝能量消耗 = 保护电流 × 保护电流 × 保险丝动作时间保险丝动作时间是指保险丝断开电路所需的时间。
示例假设某保险丝的保护电流为10A，保险丝动作时间为15ms，则保险丝的能量消耗为：保险丝能量消耗 = 10A × 10A × 15ms =因此，该保险丝在断电时消耗的能量为焦耳。
总结保险丝选型需要考虑额定电流、断电时间和能量消耗等因素。

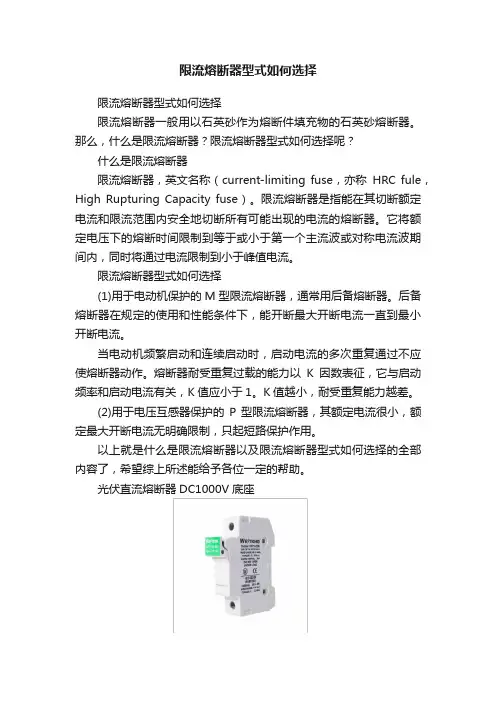

限流熔断器型式如何选择
限流熔断器型式如何选择
限流熔断器型式如何选择
限流熔断器一般用以石英砂作为熔断件填充物的石英砂熔断器。
那么，什么是限流熔断器？限流熔断器型式如何选择呢？
什么是限流熔断器
限流熔断器，英文名称（current-limiting fuse，亦称HRC fule，High Rupturing Capacity fuse）。
限流熔断器是指能在其切断额定电流和限流范围内安全地切断所有可能出现的电流的熔断器。
它将额定电压下的熔断时间限制到等于或小于第一个主流波或对称电流波期间内，同时将通过电流限制到小于峰值电流。
限流熔断器型式如何选择
(1)用于电动机保护的M型限流熔断器，通常用后备熔断器。
后备熔断器在规定的使用和性能条件下，能开断最大开断电流一直到最小开断电流。
当电动机频繁启动和连续启动时，启动电流的多次重复通过不应使熔断器动作。
熔断器耐受重复过载的能力以K因数表征，它与启动频率和启动电流有关，K值应小于1。
K值越小，耐受重复能力越差。
(2)用于电压互感器保护的P型限流熔断器，其额定电流很小，额定最大开断电流无明确限制，只起短路保护作用。
以上就是什么是限流熔断器以及限流熔断器型式如何选择的全部内容了，希望综上所述能给予各位一定的帮助。
光伏直流熔断器DC1000V底座
光伏直流熔断器DC1000V底座带指示灯。
从一个实际应用案例来谈Fuse选型
从一个实际应用案例来谈Fuse选型Fuse作为过流庇护器件，已经被广泛地用法在各种电器产品中。
但国内相当多设计开发人员对保险丝器件缺乏足够的认知，选型比较任意，通常只容易考虑下器件的工作/工作参数，就选定了一个规格，因为国内项目通常开发周期较紧要求，工程师的测试重点很少关注到保险丝器件，对其庇护功能和效果未举行充分验证，导致终端产品投入市场后，产品濒临客户各种埋怨：频繁的保险丝选用存在如下几类问题：1, 保险丝电流规格挑选过高，过电流状况下不能准时熔断，保险丝起不到庇护效果导致危急发生；2, 保险丝电流规格挑选过低，正常工作条件下，保险丝即发生熔断，造成产品不能正常工作；3, 保险丝类型挑选错误，其耐冲击能力不够，正常应用之冲击条件下即造成保险丝动作熔断，造成产品无法工作；4, 挑选低端或者假冒品牌保险丝，器件性能不符合自身规定参数。
不能实现应当有的庇护功能。
下面就以一个实际案例，结合TE/FUSE参数特性来谈谈如何挑选一款符合实际应用要求的保险丝：收集终端产品设计/应用对保险丝的要求：- 产品工作温度范围:-40℃to +85℃- 正常工作电压范围: 6V to 18V- 正常工作稳定工作电流=0.36 A/ 正常工作峰值最大电流=1.68A耐脉冲测试要求：- 正常开关发生的脉冲冲击测试要求:Imax=12.94A/持续时光200us/开关次数大于 120,000次;- 24V条件下启动脉冲冲击测试:Imax=27.56A/持续200us/冲击起码5次;- Pulse 1 脉冲冲击 Imax=7A/持续10ms/500次冲击;- Pulse 2a 脉冲冲击Imax=23.38A/持续30us/500次冲击.第1页共2页。
FUSE选型读后笔记汇总
1．额定电流In：保险丝的额定电流是指它的公称额定电流, 通常就是电路能，够工作的最大电流值正确选择保险丝的额定电流值, 必须作如下考虑电路的工作电流: Ir = 1.5 AUL规格保险丝额定电流应是: In = Ir/Of = 1.5/0.75 = 2A，这儿的Ir是电路工作电流,Of 是UL 规格保险丝的折减率，所以应该选择2A 的保险丝对于IEC规格保险丝则没有折减率要求, 即: Ir = In如果特殊的额定电流不是通用的, 应该选最邻近的较高值。
错误的选泽：把希望保险丝熔断的电流值作为额定电流值2．额定电压Un：保险丝的额定电压是指它的公称额定电压, 通常就是保险丝断开后能够承受的最大电压值正确选择保险丝额定电压应该等于或大于电路电压关于保险丝的额定电压主要应考虑: 当电路电压不超过熔断器额定电压时, 保险丝是否有能力分断给出的最大电流认识的误区：保险丝的额定电压必须跟电路电压一致！3.环境温度：环境温度越高, 保险丝的工作时就越热, 其寿命也就越短不管是UL 规格还是IEC规格, 保险丝的各项指标都是指在25 0C ，如小环境工作温度较高，则要考虑保险丝的温度折减率例: 选用快熔断保险丝在90 0C小环境下和1.5A 电流下工作,参阅下图, 其折减率(Tf) 是95%.若选用IEC规格保险丝, 那么额定电流就是:In = In/ Tf = 1.5A/0.95 = 1,58 A 推荐1.6 A 或2 A 的保险丝若选用UL 规格保险丝那么额定电流就是:In = In/OfxTf = 1.5A/0.75x0.95 = 2.1 A 应选2.5 A 的保险丝曲线A: 传统的慢熔断保险丝曲线B: 特快熔断, 快熔断和螺旋式绕制的保险丝曲线C: 可恢复PTC4.电压降/冷电阻----Ud/R一般情况下，保险丝的电阻值与它的额定电流值成反比在保护电路中要求保险丝阻值越小越好，这样它的损耗功率就小；因此在保险丝技术参数中规定了最大电压降值或冷电阻值，但不作为产品验收依据保险丝的电压降：通以直流额定电流，使保险丝达到热平衡后所得的读数。
保险丝选型指南
保险丝选型指南保险丝选型相关因素如下：一. 工作电流(Normal operating current)二. 使用电压(Application Voltage, AC or DC)三. 周围温度(Ambient temperature)四. 过载电流及熔断时间(Overload current and length of time in which the fuse must open)五. 最大有效的故障电流(Maximum available fault current)六. 脉冲(Pulses, Surge Currents, Inrush Currents,Start-up Current,and Circuit Transients)七. 物理尺寸限制，如长度，直径或高度(Physical size limitations, such as length, diameter, or height)八. 代理商认证要求，如UL, CSA,VDE, METI, MITI or Military(Agency Approvals required, such as UL, CSA,VDE, METI, MITI or Military)一. 工作电流保险丝的额定电流在25℃时，运行上是代表性地降低25%，避免nuisance blowing。
例如，某保险丝的额定电流是10A，通常建议在周围温度25℃时运行电流不超过7.5A。
二. 使用电压保险丝的额定电压，要大于或等于有效的电路电压。
三. 周围温度保险丝的电流负载容量测试是在25℃时进行，会因为周围温度的改变而影响。
较高的周围温度保险丝运行上较热，而且会缩短保险丝的使用寿命，相反的运行的温度较低，会延长保险丝的使用寿命。
正常运行电流趋近或超过保险丝的额定电流时，保险丝的运行温度也会较高。
实际经验指出，保险丝在室温应该最后不确定地，假如运行电流不超过保险丝目录上电流的75%。
保险丝(FUSE)选型分析
关于FUSE的选择一、介绍每个产品都有保护电路，大部分的电流保护基本都是用FUSE来进行保护，而FUSE的选择关系到产品的正常运行，如果没有选择合适的FUSE将会导致对电路起不到保护作用或总是熔断FUSE。
由于在不同的实际电路中存在各种其他因素，所以选择FUSE需通过具体测试验证来选型。
二、选型需要参数选择一个FUSE需要知道以下参数：1、最大稳态工作电流；2、最大工作温度；3、最大瞬态脉冲电流的波形（峰值、脉冲宽度）；4、应用中可能出现的最大故障电流；5、过载电流和在该电流下的熔断时间；6、所需耐受脉冲电流的次数；7、最大工作电压；8、封装尺寸；9、安规认证标准。
三、参数定义1、工作温度与温度折减保险管都有一个温度范围，但保险管数据手册上宣称的熔断特性等电气特性都是在25°环境下测试的，如果保险丝不是工作在25°，那么选型时，需根据厂家给出的温度折减曲线来进行对保险丝的温度折减，例如此图是每上升25°，保险丝就折减5%。
2、工作电压（Operating Voltage）与额定电压（Rated Voltage）保险丝的最大工作电压应该在额定电压之内，不能超过额定电压。
保险丝的额定电压是与保险丝的分断能力相关的安全指标。
在这个电压下，保险丝可以安全的截断不大于标称分断能力的电流。
3、分断能力分断能力是指在额定电压下保险丝可以安全截断的最大电流。
保险丝的分断电流是一个安全参数，它必须达到或者大于最大故障电流，这样保险丝才会安全熔断，不会产生燃烧、飞弧、爆炸等不安全现象。
4、工作电流（Operating Current）与额定工作电流(Rated current)工作电流是指电路在稳定工作状态下的最大工作电流；额定电流是规格书中宣称的电流。
保险丝在额定工作电流下工作必须大于4小时才能断开（25°环境条件下）。
为保证保险丝长期稳定工作，工作电流需小于保险丝额定电流的75%。
熔断器选择00
熔断器基础知识,FUSE,fuse-link,保险丝，断路器[字体：大中小]熔断器也被称为保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。
它是一种安装在电路中，保证电路安全运行的电器元件。
熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护熔断器熔断器利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
结构和特性熔断器主要由熔体、外壳和支座 3部分组成，其中熔体是控制熔断特性的关键元件。
熔体的材料、尺寸和形状决定了熔断特性。
熔体材料分为低熔点和高熔点两类。
低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。
高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。
熔体的形状分为丝状和带状两种。
改变变截面的形状可显著改变熔断器的熔断特性。
熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。
所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。
熔断器有各种不同的熔断特性曲线（见图），可以适用于不同类型保护对象的需要。
熔断器分类熔断器根据使用电压可分为高压熔断器和低压熔断器。
根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。
根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。
敞开式熔断器结构简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用。
fuse选用规则
保险丝选用设计规范2008-02-13 10:421.目的为了使本公司产品设计文件中有关保险丝设计选用的技术要求进一步规范化，特制定本规范。
2.适用范围适用于本公司产品设计过程中对保险丝的选用。
3.规范3.1保险丝分类3.1.1本公司保险丝目前有功得和SUN两家供应商，除定型的客户已承认的机种还用功得的保险丝外，由于采购和成本原因新开发的产品所用保险丝一般选用SUN。
3.1.2从熔断速度来讲，保险丝一般分为快速型和慢速型两种，以下以SUN为例说明：3.1.2.1 5G、5GP、5F、5FP、6G、6GP为快速型，其中：a. 5G、5GP、6G和6GP有UL认证；b. 5F和5FP无UL认证；c. 5G、5F和6G无引脚；d. 5GP、5GP和6GP有引脚。
3.1.2.2 5S、5SP、5T、5TP、6S、6SP为慢速型，其中：a. 5S 、5SP、6S和6SP有UL认证；b. 5T和5TP无UL认证；c. 5S、5T和6S无引脚；d. 5SP、5TP和6SP有引脚。
3.1.3保险丝还有温度保险丝和过流保护器两种延伸类型，温度保险丝主要用于变压器里作温度保险用，过流保护器主要用于电源电流大于10A以上的机种作过流保护用。
3.2选型3.2.1 100V-120V保险丝选用5G、5GP、5F、5FP、6G、6GP快速型保险丝，220V-240V保险丝选用5S、5SP、5T、5TP、6S、6SP慢速型保险丝，OEM机种按客户要求选择。
3.2.2 100V-120V保险丝一般选值计算原则：假定放大器的额定输出功率为W保险丝的电流计算值为AI（单位为安培）保险丝的实际取值为A（单位为安培）其经验计算公式为：AI=11W/590+0.8则A按保险丝的标称电流的优先取值顺序为① A =AI ±0.1②AI +0.1≤A≤AI +0.43.2.3 220V-240V保险丝一般选值原则：保险丝规格电流值以100V-120V保险丝取值的1/2倍取值。
FUSE 的选择
电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。
2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。
二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。
正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。
如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。
三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。
2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。
（还可分特快、强延时）。
3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。
4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。
5、其它分类。
四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。
2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。
选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。
3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。
它是保险丝最重要的安全指标。
安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。
4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。
当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。
UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。
保险丝的参数选择及其应用
保险丝的参数选择及其应用在很多电子设备中，都离不开保险丝(Fuse)。
自从十九世纪九十年代爱迪生发明了把细导线封闭在台灯座里的第一个插塞式保险丝之后，保险丝的种类越来越多，应用越来越广。
本文给大家介绍保险丝的参数、选择及应用，希望大家能有所收益。
保险丝的各项额定值及其性能指标是根据实验室条件及验收规范测定的。
国际上有多家权威的测试和鉴定机构，如美国的保险商实验室公司的UL认证，加拿大标准协会的CSA认证、日本国际与贸易工业部的MTTI认证和国际电气技术委员会的IEC认证。
保险丝的选择涉及下列诸多因素：1 正常的工作电流。
2 施加在保险丝上的外加电压。
3 要求保险丝断开的不正常电流。
4 允许不正常电流存在的最短和最长时间。
5 保险丝的环境温度。
6 脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。
7 是否有超出保险丝规范的特殊要求。
8 安装结构的尺寸限制。
9 要求的机构认证。
10 保险丝座件：保险丝夹、安装盒、面板安装等。
下面把保险丝选用中常见的参数和术语作一些说明。
1.正常工作电流在25℃条件下运行，保险丝的电流额定值通常要减少25％以避免有害熔断。
大多数传统的保险丝其采用的材料具有较低的熔化温度。
因此，该种保险丝对环境温度的变化比较敏感。
例如一个电流额定值为10A的保险丝通常不推荐在25℃环境温度下在大于7 5A的电流下运行。
2.电压额定值保险丝的电压额定值必须等于或大于有效的电路电压。
一般标准电压额定值系列为32V、125V、250V、600V。
3.电阻保险丝的电阻在整个电路中并不重要。
由于安培数小于1的保险丝电阻只有几个欧姆，所以在低压电路中采用保险丝时应考虑这个问题。
大部分的保险丝是用温度系数为正的材料制造的，因此，就有冷电阻和热电阻之分。
4.环境温度保险丝的电流承载能力，其实验是在25℃环境温度条件下进行的，这种实验受环境温度变化的影响。
环境温度越高，保险丝的工作温度就越高，其寿命也就越短。
保险丝的选择
Fuse selection guide一、Fuse 选择的几大要素：1.额定电流（rating current*）2.熔断特性（breaking capacity*）3.环境温度（ambient temperature*）4.额定电压（rating voltage）5.分断能力（interrupt capacity）6.安全认证（safety approve）二、real application1.额定电流是指fuse正常工作时的最大电流，正确选用fuse应当考虑其所使用的环境（环境因素有环境温度、环境湿度）、通过的最大电流（包括开关机时的pluse、正常工作时的最大电流等）和老化的影响（熔化热能值melting energy I2t）等因素。
2.熔断特性主要为是熔化热能值（I2t）。
Example:使用地方：LCD TV回路条件：a. 突波( Inrush current ) 波形: 如下图b保证突破通过回数：10 万回c 稳定(Normal current) 电流: 1.42A MAX.d. 假设Fuse周围环境温度Max 50 ℃e. 要求选用fuse为SMD 1206 Type额定负载（rating current）考虑fuse：I=I(normal)/(0.75*0.97)=1.95A其中0.75为选择欧规时的寿命折损系数，0.97为环境温度为50°C的温度折损系数。
熔化热能值（I2t）考虑fuse：从波形看可以采用公式C or E，取其大者。
I2t=0.5*（1.84A）2*0.0122S/(0.22*0.97*0.75)=0.129A2S其中0.5*（1.84A）2*0.0122S为波形匹配下图中的C or E进行的计算后中的较大者，0.22为寿命折损系数，0.95为温度折损系数，0.75为UL折损系数，与fuse spec进行比较知道fuse选用合理。
如果突波为多次上升波形则需分别分开进行计算最后求和。
fuse选型
1保险丝类1.1保险丝结构介绍一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象；电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化（熔断）甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。
这个灭弧装置必须有很强的绝缘性与很好的导热性，且呈负电性。
石英砂就是常用的灭弧材料。
参数解释：①．NORMAL OPERATING CURRENT: FUSE所串联回路通过的满载电流②．INTERRUPTING RATING:在保险丝额定电压范围内所允许保险丝安全熔断的电流，目前使用的半导体保护保险的INTERRUPTING RATING一般达到20KA，如果此电流持续时间足够短，Fuse将不会熔断，fuse具有重复承受此冲击的能力。
但是注意，如果短路电流超过此分断电流规格，可能导致FUSE无法正常熔断。
③．VOLTAGE RATING:Fuse所承受的额定电压，如果Fuse熔断后两端的电压差越高，由于内部的拉弧效应，Fuse熔断速度越慢，参考曲线如下：图中K表示I2t的能量系数。
④．TIME-CURRENT CURVE: Fuse 过载能力的查核表，通过电流/时间曲线可以找出fuse在不同电流模式下的过载时间，所有fuse均有此曲线，下图为Ferraz 30A Fuse的TIME-CURRENT CURVE曲线供参考。
fuse选型
1保险丝类1.1保险丝结构介绍一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象；电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化（熔断）甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。
这个灭弧装置必须有很强的绝缘性与很好的导热性，且呈负电性。
石英砂就是常用的灭弧材料。
参数解释：①．NORMAL OPERATING CURRENT: FUSE所串联回路通过的满载电流②．INTERRUPTING RATING:在保险丝额定电压范围内所允许保险丝安全熔断的电流，目前使用的半导体保护保险的INTERRUPTING RATING一般达到20KA，如果此电流持续时间足够短，Fuse将不会熔断，fuse具有重复承受此冲击的能力。
但是注意，如果短路电流超过此分断电流规格，可能导致FUSE无法正常熔断。
③．VOLTAGE RATING:Fuse所承受的额定电压，如果Fuse熔断后两端的电压差越高，由于内部的拉弧效应，Fuse熔断速度越慢，参考曲线如下：图中K表示I2t的能量系数。
④．TIME-CURRENT CURVE: Fuse 过载能力的查核表，通过电流/时间曲线可以找出fuse在不同电流模式下的过载时间，所有fuse均有此曲线，下图为Ferraz 30A Fuse的TIME-CURRENT CURVE曲线供参考。
Fuse设计选型详解
Fuse设计选型详解本文仅针对Fuse（熔断器）选型，PPTC&CPTC及其他过流保护装置或电路不在其列。
一、Fuse简介及分类1、Fuse的结构：（1）熔体：保险丝的核心部分，熔断时起到切断电流的作用。
以管式保险为例，就是玻璃管中间看到的金属丝；（2）电极：熔体与电路联接的部分，该部分必须具有良好的导电性，电阻值极小；（3）支架：固定熔体与电极成为刚性的整体的部分，便于安装使用，熔体相对脆弱，所以要求支架具有良好的机械强度、绝缘性、耐热性、和阻燃性。
以管式保险丝为例，就是玻璃管部分，可以防止内部的熔体被氧化或受外力而断裂，同时也保证在熔体熔断时、熔断后不会产生二次损害；（4）灭弧装置：该部分主要存在于高分断能力或高低压熔断器，可忽略。
2、Fuse的分类：（1）按保护形式：过电流保护与过热保护，在这里只讨论过电流保护的Fuse；（2）按使用范围：电力保险丝、机床保险丝、电气仪表保险丝（电子保险丝）、汽车保险丝，在这里我们适用于电子保险丝；（3）按形状（安装方式）：管式保险丝（又分平头、尖头、内焊式、外焊式），铡刀式保险丝、螺旋式保险丝、片式保险丝（常见于汽车保险，少数机动车采用管式保险丝）、平板式保险丝、贴片式保险丝；（4）按额定电压：高压保险丝、低压保险丝、安全电压保险丝；科普知识：安全电压的范围，我国规定工频安全电压（有效值）的上限为50V，直流安全电压的上限为120V，我们常说的安全电压36V一般是指工频电压等级，也就是交流电，国家标准GB/T 3805-2008[特低电压（ELV）限值]中规定交流（15Hz～100Hz）的电压的有效值额定值等级有42V，36V，24V，12V，6V，而对于更高频率或直流电的电压限值因为尚无可靠的研究数据，所以标准中未给出相应的限制。
（5）按分断能力：高分断能力保险丝、低分断能力保险丝；（6）按体积：大型、中型、小型、微型；（7）按熔断速度：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表示）、特快速保险丝（一般用FF表示）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.5x6(金属/玻璃外壳) 8.5x8(圆形塑料外壳) 8X6x4(方形塑料外壳) 0.5~10A/63~250V
• 径向引线的电阻式:
2x7(环氧包封)快/慢断 3x10(塑料外壳)快/慢断 0.5~10A/63V~250V
小型熔断器的基本知识
• 其他：车用熔断器 (Automotive)
• 车用熔断器也是从管状演变和发展而 来的,至今上有部分摩托车/电动车等 还用玻璃管的; • 当今大部分安装在汽车电器盒内的熔 断器大都是片式或条式的,一般每车用 量在30-50个(片式35条式15); • 汽车熔断器都是应用在大电流(片式 0.5~50A/条式40~300A)和低电压(片式 32V/条式80~125V)的条件下的
---MCB Series Beads（General Use/High Speed/High Frequency） ---MBA Multilayer Ferrite Chip Bead Arrays ---MCP Multilayer Ferrite Power Beads(High Current) ---MCB Series Beads（General Use/High Speed/High Frequency） ---MCI/MHI Multilayer Ferrite/Ceramic Inductors
Termination and Solder Ceramic
Fuse Elements
AEM熔断器生产示意图
Materials
Slurry Preparation 浆料准备
Buildup 成型
Tumbling 倒角
Sintering 烧结
Binder Burnout 排胶
Cutting 切割
Termination 上端银
AEM科技
电路警卫，贴“芯”守护
AEM科技-陈峰
小型熔断器的基本知识
• 小型熔断器的发展历史
• 19世纪80年代,爱迪生申请了第一个在电路中相当于安全 阀门的保险丝专利,开启了熔断器发展的历史 • 保险丝应用日益广泛,产生了众多的设计,各行各业对保险 丝有不同要求,由此产生了外形/尺寸/安装形式/材料/结 构/规格/特性/应用等各不相同的熔断器家族千姿百态的 品种。小型熔断器的发展经历了四次革命性的创新里程.
AEM品质保证
TUV -ISO 9001 U L(NO.E232989) RoHS EIA/ ECA / EIAJ
各项认证与标准
MIL-STD-202 DSCC MIL-STD-45662
MIL-STD-790
保险丝的作用
保险丝也被称为熔断器，IEC127标准将它定 义为“熔断体（fuse-link)”。它安装在电路 中，电路正常工作时，只相当于一根导线， 能够长时间稳定的导通电路；由于电源或外 部干扰而发生电流波动时，也应能承受一定 范围的过载；保证电路安全运行。只有当电 路发生故障或异常时，伴随着电流不断升高 ，并且升高的电流有可能损坏电路中的某些 重要器件或贵重器件，也有可能烧毁电路甚 至造成火灾。若电路中正确地安置了保险丝 ，那么，保险丝就会在电流异常升高到一定 的高度和一定的时候，自身熔断切断电流， 从而起到保护电路安全运行的作用。
• 为客户提供7x24小时全天侯技术支持 800 828 2250热线
强强联合
强强联合(其他部分知名品牌客户)
• • • • • • • • • • • • • • •
3Com、AIL系统公司 、Alcatel阿尔卡特、Boeing波音、Bosch博世 Celestica 、Cisco思科电子、Creative Labs 、D-Link 、EMS Technologies EMS技术有限公司（加拿大）、Flextronics伟创力、Harris哈里斯、Intel英特尔 Jabil Circuits 、Kyocera京瓷、KOA Speer Electronics可尔电子、 Litton利顿 Mitsubishi三菱、Motorola摩托罗拉、NEC日本电气、Nortel北电、Philips飞利浦 Qualcomm高通、 Raytheon雷神、 Sanmina-SCI新美亚 、Samsung三星 Siemens 西门子、Solectron旭电、 Sony索尼、Sumida 胜美达 Top-Rel公司、 TRW公司、 TDK 、VCI公司 NASA美国国家航空航天局、Primex Aerospace普里美航空航天公司 General Dynamics通用动力、Marconi Integrated马可尼 Honeywell Satellite Systems霍尼维尔人造卫星系统公司 Orbital Sciences Corp美国轨道科学公司、 Surrey Satellite Technology英国萨里卫星工艺公司 Astrium法国阿斯特里姆公司、BAE系统公司 or 英国宇航航空电子系统 Lockheed-Martin洛克希德*马丁、Naval Research Lab海军研究实验室
AEM独石叠层结构
• AEM是全球唯一一家运用UV 专利技术生产陶瓷独石叠 层结构熔断器的厂家，独 石结构使产品具有：
高抗溶解力、 对温度变化适应能力强、 对湿度变化适应能力强体积小、 能量密度大、 可靠性高、 灭弧性能好、 精度高、 机械强度高、 响应速度快、 是目前世界上单位体积承受功率最大的 SMD熔断器
1206 – 1.5 kg 0603 – 0.5 kg 0402 - 2 磅 30S悬挂 无损坏 30S悬挂 无损坏 推动测试
• 弯折强度:2mm,5s以上
选型介绍
1 2 3
了解
保险丝各项参数
初定
根据工作电流初步选定范围
计算
根据具体脉冲计算并选定规格
保险丝的主要参数
• 工作温度: 指熔断器周围的温度，AEM熔断器的工作温度范围为 - 55℃到+125℃。 • 尺 寸: 片式熔断器通常采用EIA/EIAJ规定的标准尺寸：1206， 0603，0402。 • D C R: 公称冷态直流电阻。 • 额定电压: 熔断器在切断过载电流过程中所能承受的最高电压。 • 额定电流: 熔断器所能承载的工作电流，目前AEM熔断器可提供的额 定电流范围由0.5A到20A不等。 • 额定分断能力: 又称短路截流能力，额定电压下能安全切断的最大故 障电流。 • 熔断特性: 在给定过载电流情况下的熔断速度。 • 熔化热能: I²t指熔断器熔断所需要的能量。
小型熔断器的基本知识
• 小型熔断器的四代产品
• • • • 1.传统管状熔断体 2.微型熔断器 3.表面贴装熔断体 4.多层独石表面贴装熔断体 (Miniature Cartridge fuse) (Micro/Sub miniature fuse) (Surface mount fuse) (Solid Matrix chip fuse)
AEM概况
美国总部：加利福尼亚州圣迭哥 创立年份：1986年 中国基地：苏州工业园区 创立年份：2001年 各地办事处： 中国深圳、中国台湾、韩国首尔、 日本东京、新加坡等地 主要产品： SolidMatrix® 表面贴装片式熔断器 表面贴装片式电感、磁珠、压敏电阻
源于航天科技,创造安全品质
/index_nasa.cfm/1066/
保险丝的工作原理
工作原理
材质、结 2RT Q=0.24I R~相对确定 0.24~常数 熔丝熔点 聚热速度 散热速度 构与安装 情况
管状保险丝熔断过程
熔丝熔化、分离 开始飞弧和灼烧后面的熔丝 飞弧加剧，继续灼烧后面 飞弧熄灭，保险丝完全断开
AEM贴片式保险丝具有良好的灭弧性能
什么是好的保险丝
• 保护功能--在需要的时侯必须动作 • 承载功能--非故障的时侯必须正常工作 • 安全功能--任何条件下保证绝对安全
• 广泛应用于结构紧凑的小电器,电源变换器/充电器, 通讯设备等
小型熔断器的基本知识
• 3.表面贴装熔断体 (Surface mount fuse)
• 20世纪8,90年代的新一代产品,在基体表面覆盖熔 体,体积进一步缩小,功耗少,特别适宜PCB板上的电 路保护用,很快得到推广应用并发展到很多品种 • 主要品种:
Firing 烧银
Lead-free Plating 无铅电镀
Sorting 电分选
Taping 编带
AEM可靠性测试条件
• 较同类产品有数量级的提高:
• 耐焊性:每个端头2600C,60s • 爬锡性:每个端头2350C,5s,覆盖面积大于95% • 温度冲击:-65~+1250C,100个循环 • 盐雾:5%盐雾,暴露放置48小时 • 振动:5~3000Hz,振幅0.4英寸,a=30G, • 机械冲击:1500G,0.5ms • 端电极强度:
AEM公司是美 国、英国、法 国、意大利、 德国等所有制 造卫星企业的 卫星熔断器供 货商，获得美 国太空总署 NASA与美国国 防部军工产品 标准资格，名 列美国军工产 品优先采购供 货商名册。
AEM公司宗旨
• AEM 的目标是不断提高和创新被动电子元器件产业中的 品质和价值标准，为客户提供个性化的最佳产品和服务.
3.6x10,4.5x15,5.2x20, 6.3x32,10x38…
• 常用规格:
32mA~16A/125~350V (10x38的可达30A/~600V)
• 常见应用:
仪器仪表,家用电器,开关电源,建筑电器,视听设备,照明电 器,工业控制,医疗电器……
小型熔断器的基本知识
• 2.微型熔断器 (Micro/Sub miniature fuse)
• •
ESD Protectors Mount Multilayer Varistors
