机械密封选型要求
机械密封选型指南
机械密封选型指南机械密封是一种用于防止液体或气体泄漏的密封装置。
它适用于各种工业设备，如泵、压缩机、搅拌器等。
选择正确的机械密封对于提高设备的可靠性和效率至关重要。
本文将介绍机械密封选型的指南，帮助读者了解在选择机械密封时需要考虑的因素。
首先，需要考虑的是工作条件。
包括工作温度、压力、介质等因素。
这些因素会直接影响到机械密封的材质选择。
例如，对于高温工作条件，需要选择耐高温的材质，如石墨、碳化硅等。
对于高压工作条件，需要选择能够承受高压的机械密封。
其次，需要考虑的是介质的性质。
包括介质的粘度、腐蚀性、固体颗粒含量等。
这些因素会影响到机械密封的密封性能和使用寿命。
例如，对于高粘度介质，需要选择能够适应高摩擦力的机械密封。
对于腐蚀性介质，需要选择耐腐蚀的机械密封。
此外，还需要考虑设备的运行速度和振动情况。
高速运转的设备会产生较大的离心力和振动力，这对机械密封的耐久性提出了更高的要求。
因此，需要选择能够承受高速和振动的机械密封。
另外，还需要考虑机械密封的结构类型。
常见的机械密封结构有旋转密封和静止密封两种。
旋转密封适用于旋转轴，如泵的轴封。
静止密封适用于固定部件，如管道的密封处。
在选择结构类型时，需要考虑设备的特点和使用条件。
最后，还需要考虑机械密封的成本。
不同的机械密封材质和结构类型的成本有所差异。
在选择机械密封时，需要综合考虑性能、品质和成本。
有时候，可能需要根据预算限制做出权衡。
总之，选择正确的机械密封对于设备的可靠性和效率具有重要影响。
在进行机械密封选型时，需要考虑工作条件、介质性质、设备的运行速度和振动情况、密封的结构类型以及成本等因素。
只有全面考虑这些因素，才能选择到最适合的机械密封。
机械密封的设计和选用
机械密封的设计和选用
减少与腐
弹簧应加保
危险大的介质选用双端面密封；
耐酸机械密封
1—静环 2—动环 3—弹簧 4—波纹管
说明：
1)此结构为单弹簧聚四氟乙烯波纹管，外装式；2)摩擦副由氧化铝陶瓷与填充玻璃纤维聚四氟乙烯组对，填充聚四氟乙烯耐磨端与纯聚四氟乙烯波纹管制成一体；
3)弹簧可采用普通不锈钢制造
低摩擦系数和热膨胀系数的材
如选用热膨胀热油泵用高温机械密封1—内冲洗节流套2—轴套3—动环 4—金属
波纹管静环组件 5—导流套 6—填料密封
说明：
1)采用冲洗、冷却结构以提高冷却效果，设置导流套增加冷却面积； 2)采用金属波纹管结构；
3)采用低膨胀合金镶装石墨静环；。
有关机械密封型号与选型的资料
机械密封分类1． 按用途分类1） 按应用的工业部门分类 有运输机械制造业、家用电器制造业、动力机械和泵制造业、化学工业及石油工业、国防工业、船舶制造业等部门用的机械密封。
2） 按应用的主机分类 泵、釜、离心机、风机、潜水电机、冷冻机、内燃机、冷却水泵、船用泵以及其他主机用的机械密封。
2．按作用原理及结构分类1）按密封端面的对数分，则有单端面机械密封，双端面机械密封和多端面机械密封．其中双端面机械密封又可分为轴向双端面机械密封及径向双端面机械密封。
2）按作用于密封端面流体压力为卸荷或不卸荷，可分为非平衡式机械密封、部分平衡式机械密封和全平衡式机械密封。
3） 按静止环装于密封端面的内侧或外侧，分为内装式机械密封及外装式机械密封。
4） 弹簧设置在流体之内为弹簧内置式机械密封，反之为弹簧外置式机械密封。
5） 按补偿机构的弹簧数量分为单弹簧式机械密封及多弹簧式机械密封。
6） 按弹性元件是否随轴旋转，则有旋转式机械密封及静止式机械密封。
7） 密封流体在密封端面间的泄露方向如与轴旋转的离心力方向一致，则为内流式机械密封，否则为外流式机械密封。
8） 按补偿环离密封端面最远的背面处于流体的低压侧或高压侧分为背面低压式机械密封及背面高压式机械密封。
9） 密封端面直接接触为接触式机械密封，反之为非接触式，其又可分为流体静压式和流体动压式机械密封。
10） 按有否波纹管零件分为非波纹管型及波纹管型机械密封、波纹管有液压成型金属波纹管、焊接金属波纹管、聚四氟乙烯波纹管和橡胶波纹管等几种。
3． 按使用工况分类1）由密封腔温度分为高温机械密封、中温机械密封、常温机械密封及低温机械密封．密封腔温度>200℃为高温机械密封；>80～200℃为中温机械密封；-50～80℃为常温机械密封；<-50℃则为低温机械密封。
2） 按密封腔压力可进行如下分类：当密封腔压力>15Mpa时为超高压机械密封；密封腔压力>5～15Mpa为高压机械密封，压力>0.8～5Mpa 为中压机械密封，常压至0.8Mpa为低压机械密封；当密封腔压力为负压时，则为真空机械密封。
机械设计中的机械密封设计
机械设计中的机械密封设计机械密封是机械设计中一个关键的技术要求，其主要功能是实现机械设备的密封性能，防止介质泄露或外部物质进入机械装置中。
在各种机械装置中，机械密封设计直接关系到设备的可靠性、运行效率和安全性。
本文将探讨机械密封设计的一些基本原则和常见类型。
一、机械密封设计的基本原则1. 密封设计考虑因素的综合分析：机械密封设计需要综合考虑多个因素，如介质的特性、工作条件、运行环境以及设备的结构特点等。
通过充分分析这些因素，能够选择适合的密封方案，提高密封的可靠性和性能。
2. 密封设计的材料选择：根据介质性质和工作条件，选择适合的密封材料非常重要。
常见的密封材料包括橡胶、金属、塑料、陶瓷等。
每种材料都有其特定的耐磨、耐腐蚀性能，必须根据具体情况选择合适的密封材料。
3. 密封的可靠性和维护性：机械密封设计需要考虑到设备的可靠性和维护性。
密封件的设计应保证其长久的工作寿命，并且方便维护和更换。
此外，还需预留检查和调整的装置，以便及时发现问题并进行维修调整。
二、常见的机械密封类型1. 静密封：静密封是指在两个零件接合面之间通过压缩、填充或焊接等方式形成的密封。
常见的静密封材料有平面垫片、O型圈、油封等。
静密封适用于无活动部件之间的密封，具有结构简单、易于制造和维护等优点。
2. 动密封：动密封是指在旋转或摆动的轴与静止壳体之间形成的密封。
常见的动密封类型包括填料密封、液体密封和机械密封等。
填料密封是通过填料填充轴封腔，通过填料与轴之间的摩擦来实现密封。
液体密封利用液体的表面张力形成密封。
机械密封通过密封环与轴封接触，通过摩擦力和压力来实现密封。
3. 常见问题及解决方法：在机械密封设计过程中，常会遇到一些常见的问题，例如泄漏、磨损、渗漏等。
对于这些问题，可以采取一些解决方法，如增加密封剂的填充量、更换适合的密封材料、调整密封部位的压力等。
机械密封设计是机械设计中的重要环节，合理的密封方案能够提高机械设备的工作效率和安全性。

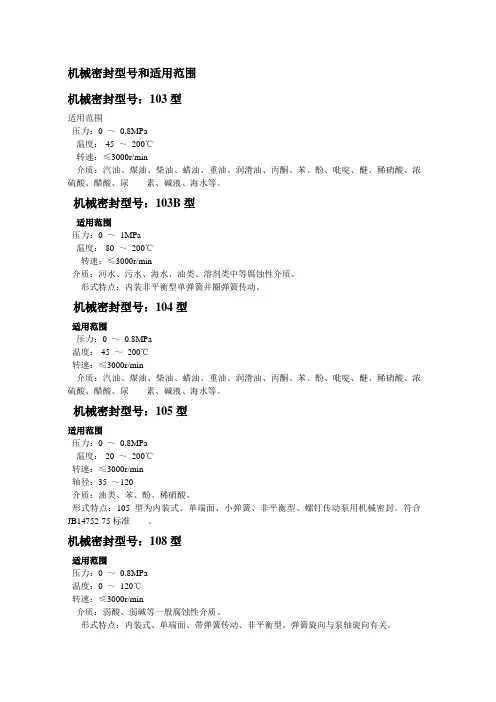

机械密封型号和适用范围
机械密封型号和适用范围机械密封型号：103型适用范围压力：0 ～0.8MPa温度：-45 ～200℃转速：≤3000r/min介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。
机械密封型号：103B型适用范围压力：0 ～1MPa温度：-80 ～200℃转速：≤3000r/min介质：河水、污水、海水、油类、溶剂类中等腐蚀性介质。
形式特点：内装非平衡型单弹簧并圈弹簧传动。
机械密封型号：104型适用范围压力：0 ～0.8MPa温度：-45 ～200℃转速：≤3000r/min介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。
机械密封型号：105型适用范围压力：0 ～0.8MPa温度：-20 ～200℃转速：≤3000r/min轴径：35 ～120介质：油类、苯、酚、稀硝酸。
形式特点：105型为内装式、单端面、小弹簧、非平衡型、螺钉传动泵用机械密封。
符合JB14752-75标准。
机械密封型号：108型适用范围压力：0 ～0.8MPa温度：0 ～120℃转速：≤3000r/min介质：弱酸、弱碱等一般腐蚀性介质。
形式特点：内装式、单端面、带弹簧传动、非平衡型。
弹簧旋向与泵轴旋向有关。
机械密封型号：109型适用范围压力：0 ～0.8MPa温度：-45 ～200℃转速：≤3000r/min介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。
机械密封型号：110型适用范围压力：0 ～0.8MPa温度：-45 ～200℃转速：≤3000r/min介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。
机械密封型号：114型适用范围压力：0 ～0.4MPa温度：0 ～200℃转速：≤3000r/min轴径：22 ～70介质：浓硫酸、稀硫酸、磷酸碱。
机械密封设计中的选型要点
机械密封设计中的选型机械密封结构型式的选择是设计环节中的重要步骤，必须先进行调查：①工作参数—介质压力、温度、轴径和转速。
②介质特性—浓度、粘度、腐蚀性、有无固体颗粒及纤维杂质，是否易汽化或结晶等。
③主机工作特点与环境条件—连续或间歇操作；主机安装在室内或露天；周围气氛性质及气温变化等。
④主机对密封的允许泄漏量、泄漏方向(内漏或外漏)要求；寿命及可靠性要求。
⑤主机对密封结构尺寸的限制。
⑥操作及生产工艺的稳定性。
1.根据工作参数p、v、t选型这里p是指密封腔处的介质压力，根据p值的大小可以初步确定是否选择平衡式的结构以及平衡程度。
对于介质粘度高、润滑性好的，p≤0.8MPa，或低粘度、润滑性较差的介质，p≤0.5MPa时，通常选用非平衡式结构。
p值超过上述范围时，应考虑选用平衡式结构。
当p＞15MPa时，一般单端面平衡式结构很难达到密封要求，此时可选用串联式多端面密封.υ是指密封面平均直径的圆周速度，根据υ值的大小确定弹性元件是否随轴旋转，即采用弹簧旋转式或弹簧静止式结构，一般υ＜20～30m/s的可采用弹簧旋转式，速度更高的条件下，由于旋转件的不平衡质量易引起强烈振动，最好采用弹簧静止式结构。
若p和υ的值都高时，可考虑选用流体动压式结构。
t是指密封腔内的介质温度，根据t的大小确定辅助密封圈的材质、密封面的冷却方法及其辅助系统。
温度t在0～80℃范围内，辅助密封圈通常选用丁腈橡胶O 形密封圈；-50℃≤t＜150℃，根据介质腐蚀性强弱，可选用氟橡胶、硅橡胶或聚四氟乙烯成型填料密封圈：温度＜-50或t≥150℃时，橡胶和聚四氟乙烯会产生低温脆裂或高温老化，此时可采用金属波纹管结构。
介质浊度高于80℃时，在密封领域中通常就要按高温来考虑，此时必须采取相应的冷却措施。
2.根据介质特性选型腐蚀性较弱的介质，通常选用内置式机械密封，其端面受力状态和介质泄漏方向都比外置式合理。
对于强腐蚀性介质，由于弹簧选材较困难，可选用外置式或聚四氟乙烯波纹管式机械密封，但一般只适用p≤0.2～0.3MPa的范围内。
机械密封设计中的选型
机械密封设计中的选型
1、机械密封介绍
机械密封是用来防止介质（液体、气体）从被封装的机械设备的腔室内外漏出，以及保持被封装机械设备的密封性能而设计的一种密封元件。
机械密封是基于机械原理的一种密封形式，通常是由两件活动和一件静止的元件组成，它们可以彼此紧密接触，以抵御外界的压力（或真空），从而实现密封的功能。
2、机械密封选型的准备
在选择机械密封时，首先需要考虑的是其工作环境，即介质类型（液体、气体）以及工作温度和压力等。
此外，还需要考虑几种影响机械密封性能的因素，包括介质的腐蚀性，振动和冲击等。
3、机械密封选型
根据工作条件，选择机械密封的方法有很多种。
（1）非重要密封：如果工作条件不复杂，压力较小，可以考虑使用O形圈（O-Ring）、V形圈（V-Ring）或V形密封（V-Seal）等，但是这些密封的密封能力较差，不适合高要求的场合。
（2）重要密封：如果密封的要求较高，或者压力较大，则可以采用单圈型密封或单垫圈型密封等，单圈式密封包括活塞环、压紧环、梅花环等，而单垫圈类型的机械密封包括分段型机械密封、锦纶密封等。
（3）复合型密封：在复杂的工作条件下。
机械密封的选型与安装
机械密封的选型与安装机械密封件属于精密、结构较为复杂的机械基础元件之一，是各种泵类、反应合成釜、透平压缩机、潜水电机等设备的关键部件。
其密封性能和使用寿命取决于许多因素，如选型、机器的精度、正确的安装使用等。
一、选型方法机械密封按工作条件和介质性质的不同，有耐高温、耐低温机械密封，耐高压、耐腐蚀机械密封，耐颗粒介质机械密封和适应易汽化的轻质烃介质的机械密封等，应根据不同的用处选取不同结构型式和材料的机械密封。
选型的主要参数有：密封腔体压力（MPa）、流体温度（℃）、工作速度（m/s）、流体的特性以及安装密封的有效空间等。
选型的基本原则为：1.根据密封腔体压力，确定密封结构采用平衡型或非平衡型，单端面或双端面等。
2.根据工作速度，确定采用旋转式或静止式，流体动压式或非接触型。
3.根据温度及流体性质，确定摩擦副和辅助密封材料，以及正确选择润滑、冲洗、保温、冷却等机械密封循环保护系统等。
4.根据安装密封的有效空间，确定采用多弹簧或单弹簧或波形弹簧，内装式或外装式。
二、机械密封的安装与使用要求1.机械密封对机器精度的要求（以泵用机械密封为例）（1）安装机械密封部位的轴（或轴套）的径向跳动公差最大不超过0.04～0.06mm。
（2）转子轴向窜动不超过0.3mm。
（3）密封腔体与密封端盖结合的定位端面对轴（或轴套）表面的跳动公差最大不超过0.04～0.06mm。
2.密封件的确认（1）确认所安装的密封是否与要求的型号一致。
（2）安装前要仔细地与总装图对照，零件数量是否齐全。
（3）采用并圈弹簧传动的机械密封，其弹簧有左、右旋之分，须按转轴的旋向来选择。
3.安装安装方法随机械密封型式、机器的种类不同而有所不同，但其安装要领几乎都相同，安装步骤和注意事项如下：（1）安装尺寸的确定安装时，应按产品的使用说明书或样本，保证机械密封的安装尺寸。
（2）装入前，轴（轴套）、压盖应无毛刺，轴承状况良好；密封件、轴、密封腔、压盖都应该清洗干净。
泵机械密封选型
机泵工程设计及选用技术之机械密封工程选型201404问题的提出•1.API682标准基本内容？•2.API682标准密封冲洗图例？•3.石油化工离心泵机械密封工程规定？目录•1.相关标准•1.1石油化工离心泵机械密封标准•1.2API682密封基本型式•1.3API682基本图例•1.4API682基本内容•2工程规定•2.1工程相关规定及框架采购关键要求•附图片•1.相关标准•1.1石油化工离心泵机械密封标准 API682-2012 4thSH/T 3156-2009•选型涉及相关标准选型涉及相关标准：：API 610 －2010《石油石油、、石化和天然气工业用离心泵用离心泵》》SH/T3139-2004《石油化工重载荷离心泵工程技术规定程技术规定》》GB3836.1-2010《爆炸性气体环境用电气设备第1部分部分：：通用要求通用要求》》GB3836.2-2010 《爆炸性气体环境用电气设备第2部分部分：：隔爆型“d”》相关标准GB3836.3-2010 《爆炸性气体环境用电气设备第3部分部分：：增安型“e”》GB3836.4-2010 《爆炸性气体环境用电气设备第4部分部分：：本质安全型"i"》GB50058-92《爆炸和火灾危险环境电力装置设计规范装置设计规范》》SH 3406 《石油化工钢制管法兰石油化工钢制管法兰》》 ASME B16.5 《管法兰和法兰管件》相关标准相关标准SH3024-95 石油化工企业环境保护设计规范 GB150-2011 固定压力容器相关标准•国际著名工程公司工程技术规定UOPSHELLSINOPECETC.相关标准•优先原则技术文件执行顺序是：：•技术文件执行顺序是数据表本工程技术规定标准及规范当技术文件发生冲突时，，按较严格标准执•当技术文件发生冲突时行。
API682密封基本型式•1.2API682密封基本型式类别（（categories）：•类别•型式型式（（type ）：API682密封基本型式•API682密封基本型式•布置布置（（arrangements ）:API682密封基本型式•.API682密封基本型式API682密封基本型式•ES（工程密封工程密封））密封型式:。
机械密封及其管路系统的选用要点
机械密封及其管路系统的选用（原载《化工设备与管道》2003年第2期）（本文如有错误，以原文为准）林杰张唏琳阮黎祥陈伟（中国石化集团上海医药工业设计院）一、概述随着环境保护和人类健康要求的提高，对机器的泄漏要求也不断提高。
由于机械密封泄漏量很小，密封可靠。
因此自1885年，英国产生第一个机械密封以来，机械密封被广泛应用于化工、石化和医药装置中。
目前70～80％的工业用泵配备机械密封。
API610《石油、重化学和天然气工业用离心泵》(Centrifugal Pumps for Petroleum, Heavy Chemical, and Gas Industry Services)要求泵的连续运转周期至少为3年。
这就要求机械密封的连续运转周期也需达到3年以上。
虽然近年来机械密封技术发展很快，集装式机械密封的不断完善及新材料的不断应用，使密封寿命大大延长，泄漏量也大大减少。
但要满足这一条仍相当困难。
据统计，密封引起的故障占全部机器故障的40％以上。
造成这一现象的原因，一是作为泵机组中的动密封，其本身所处的工作条件、所起的作用所决定。
二是许多国内设计单位以及工程公司(包括用户)认为密封选用是泵厂和密封厂的事情，往往对机械密封的选用参数、类型、结构和原理以及管路系统了解不深，难以参与机械密封的选用工作，造成密封的选型不当。
本文从选用的角度，介绍机械密封的选型参数、类型、结构、标准和试验，并通过选用举例作进一步的阐述。
二、机械密封选型参数机械密封的选型参数如下：1．输送介质的物理化学性质，如腐蚀性、固体颗粒含量和大小、密度、粘度、汽化压力，介质中的气体含量，以及介质是否易结晶等。
2．安装密封的有效空间(D与L)等。
3．工艺参数(1) 密封腔压力P密封腔压力指密封腔内的流体压力，该参数是密封选用的主要参数。
确定密封腔压力时，除需要知道泵进口和出口压力外，还需了解泵的类型和结构。
对新采购的泵，最方便、可靠的办法是向泵制造厂了解密封腔的压力数据；对现场在役设备，确认密封腔压力最简单的办法是在密封腔上装设压力表。
机械密封选型有什么注意事项呢
机械密封选型有什么注意事项呢
机械密封是一种安装在多数工业设备，如泵、压缩机和搅拌器中，以确保流体不泄漏到设备外部的装置。
选用适合的机械密封是确保设备长时间稳定运行的关键之一、本文将介绍在机械密封选型中需要注意的事项。
密封环材料的选择
机械密封有很多型式，其中最常见的是双端机械密封。
该密封由一个旋转密封环和一个固定密封环构成。
两个密封环之间填充着填料或二次密封。
在确定密封环材料时，需要考虑以下因素：
•流体介质：不同的流体介质会对材料产生不同的影响。
例如，腐蚀性液体有可能腐蚀密封环材料。
因此，在选择材料时，必需考虑此因素。
•温度：材料的耐温程度也很紧要。
材料过度加热可能导致流体松动或鱼漏。
•材料对对抗物的摩擦：密封环材料必需能承受材料耐久性，以确保设备的长时间运行。
通过把握上述三个因素，可以更合理地选择密封环材料，从而保证设备的正常运行。
密封面的选择
密封面直接影响机械密封的牢靠性和耐久性。
因此，在选择密封面时，必需考虑以下因素：
•平面精度：密封面的平面精度必需高于密封面特征高度的10倍，以确保流体密封。
•轴向位移量：密封面应能便利地调整，以适应在设备运转时可能发生的轴向位移。
•密封面材料：同样的，密封面材料必需能承受与之接触的材料的耐久性，以确保设备的长时间运行。
综上所述，机械密封的选择必需考虑很多因素，包括流体介质，温度，密封面平面精度，材料对对抗物的摩擦等。
因此，在选择机械密封时，请务必当心谨慎，以确保最后选择的密封实现最佳性能和使用寿命。
泵用机械密封如何选型
泵用机械密封如何选型摘要：机械密封（又称端面密封）是流体机械和动力机械中不可缺少的零部件。
它对整台机器设备、整套装置、甚至对整个工厂的安全生产影响都很大，特别是在石油化工企业中，正确的选择机械密封，对保证设备运转可靠、装置连续生产具有重大的意义。
关键词：机械密封；选型因素；压力；介质特性中图分类号：f407.4 文献标识码：a 文章编号：l.概述根据我公司机泵运行实际情况，结合全公司不同的产品及运行工况，经查阅国家及行业标准，并与密封厂进行沟通，对公司内机泵用机械密封的选型提出如下原则，以供将来采购新泵及运行使用和维修改造对机封进行原则性选择。
2.具体选型原则2.1压力因素2.1.1 确定密封腔中的压力本文称密封腔中的压力为密封压力，它也是必须密封的压力。
密封腔中的压力随泵的结构不同而变化，不等于泵的排出压力。
对现场在用泵，确认密封腔压力的最简单的办法是在泵的机械密封压盖上装一块压力表直接与密封腔连通。
或者从有关书刊找到计算办法。
2.1.2 按压力选型的一般原则泵用机械密封一般在高压工况下，宜选用强度值较高的摩擦副材料，如浸渍金属石墨、碳化钨等；在选用辅助密封圈时为避免发生挤坏密封圈情况，宜选用肖氏硬度大于80度的橡胶材料；在结构上宜选用平衡式结构。
非平衡式泵用机械密封应用于介质粘度较高，润滑好、p≤0．8mpa，粘度小，润滑性差，p≤o．5mpa的场合。
平衡式机械密封适用于压力较高的场合。
对于密封比重低于0．6的流体，无论压力大小，都应采用平衡式；外装式机械密封宜采用平衡式。
2.2 温度因素2.2.1 按温度选型的一般原则泵用机械密封在高低温下使用，应加强机械密封的冷却，避免介质的汽化而出现干摩擦情况。
在低温工况下应注意材料的脆化问题，铭钼钢、铬镍钼钢、镍钢或铬镍钢这样的合金钢低温性能较好。
金属波纹管型机械密封在高、低温工况下性能比较稳定，宜优先选用。
如温度、介质允许，应优先选用橡胶o形圈。
丁腈橡胶长期使用的安全许用温度是-3o～ 100℃ (-40～+130℃是极限使用温度)，氟橡胶是-20～200℃。
机械密封主要参数
机械密封主要参数机械密封主要参数端面液膜压力为了保证端面间有一层稳定的液膜（半液体润滑或边界润滑膜），就必须控制端面承受的载荷W，而W值究竟多大合适，是与液膜承载能力密切相关的。
与平面轴承类似，机械密封端面间隙液膜的承载能力，称为端面液膜的压力，它包括了液膜的压力和液膜动压力两部分。
液膜静压力当密封间隙有微量泄漏时，由于密封环内、外径处的压差促使流体流动，而流体通过缝隙受到密封面的节流作用，压力将逐步降低。
假设密封端面间隙内流体流动的单位阻力沿半径方向是不变的，则流体沿半径r的压力降呈线性分布（图7-11）。
例如中等粘度的流体（如水），其沿径向的压力就近似于三角形分布，低粘度液体（如液态丙烷等）则呈凹形，高粘度液体（如重油）压力缝补呈凸形。
端面间的液膜静压力是力图使端面开启的力，设沿半径方向r处，宽度为dr的环面积上液膜静压力为pr，设密封流体压力为p，则作用于密封面上的开启力R为液膜动压力机械密封环端面即使经过精细的研磨加工，在微观上仍然存在一定的波度，当两个端彼此相对滑动时，由于液膜作用会产生动压效应。
有纳威斯托克斯(Novier-Stokes)方程：如图7-13，设二平面间存在一定的斜楔，随着间隙减小，液压增大，而斜楔的进出口处压差为零，故有—液压最大值，对应该处的液膜厚度为h0，则流量关于机械密封液体动压效应的形成和分析，有许多不同的观点和力学模型。
由于密封面微观状态的影响因素很多，以及实验技术的困难，目前还不能提出能直接用于设计计算的公式。
但对于机械密封设计的正确分析，具有一定的理论指导意义。
载荷系数机械密封的载荷系数是在摩擦副轴向力平衡下，各项轴向力与密封上最大介质压力的比值，它反应了各种轴向力的作用和大小。
载荷系数也可以用面积比来表示：介质压力作用在补偿环上使之与非补偿环趋于闭合的有效作用面积A e与密封端面面积A之比为载荷系数K.载荷系数的大小，表示介质压力加到密封端面的载荷程度，通常可通过在轴或轴套上设置台阶，减小A e改变K值。
有关机械密封型号与选型的资料
机械密封分类1． 按用途分类1） 按应用的工业部门分类 有运输机械制造业、家用电器制造业、动力机械和泵制造业、化学工业及石油工业、国防工业、船舶制造业等部门用的机械密封。
2） 按应用的主机分类 泵、釜、离心机、风机、潜水电机、冷冻机、内燃机、冷却水泵、船用泵以及其他主机用的机械密封。
2．按作用原理及结构分类1）按密封端面的对数分，则有单端面机械密封，双端面机械密封和多端面机械密封．其中双端面机械密封又可分为轴向双端面机械密封及径向双端面机械密封。
2）按作用于密封端面流体压力为卸荷或不卸荷，可分为非平衡式机械密封、部分平衡式机械密封和全平衡式机械密封。
3） 按静止环装于密封端面的内侧或外侧，分为内装式机械密封及外装式机械密封。
4） 弹簧设置在流体之内为弹簧内置式机械密封，反之为弹簧外置式机械密封。
5） 按补偿机构的弹簧数量分为单弹簧式机械密封及多弹簧式机械密封。
6） 按弹性元件是否随轴旋转，则有旋转式机械密封及静止式机械密封。
7） 密封流体在密封端面间的泄露方向如与轴旋转的离心力方向一致，则为内流式机械密封，否则为外流式机械密封。
8） 按补偿环离密封端面最远的背面处于流体的低压侧或高压侧分为背面低压式机械密封及背面高压式机械密封。
9） 密封端面直接接触为接触式机械密封，反之为非接触式，其又可分为流体静压式和流体动压式机械密封。
10） 按有否波纹管零件分为非波纹管型及波纹管型机械密封、波纹管有液压成型金属波纹管、焊接金属波纹管、聚四氟乙烯波纹管和橡胶波纹管等几种。
3． 按使用工况分类1）由密封腔温度分为高温机械密封、中温机械密封、常温机械密封及低温机械密封．密封腔温度>200℃为高温机械密封；>80～200℃为中温机械密封；-50～80℃为常温机械密封；<-50℃则为低温机械密封。
2） 按密封腔压力可进行如下分类：当密封腔压力>15Mpa时为超高压机械密封；密封腔压力>5～15Mpa为高压机械密封，压力>0.8～5Mpa 为中压机械密封，常压至0.8Mpa为低压机械密封；当密封腔压力为负压时，则为真空机械密封。
机械密封选型注意事项
机械密封选型注意事项
在选购维修用密封件时，多数用户都会按样品的尺寸及颜色去购买，这只会增加采购的难度，而且不一定能选中合适产品。
一、建议采用下列程序去提高采购密封件的准确性
1、运动方向-先决定密封件所在位置的运动方向，例如往复、旋转、螺旋或固定。
2、密封重点-例如决定活动点是在内径的拉杆封或活动点是在外径的活塞封等。
3、温度等级-从原厂机械使用说明查阅或按实际工作环境评估工作温度，决定所需使用材料。
有关温度等级的说明可参考下面的生产用户注意事项。
4、尺寸大小-多数用户都会按使用过的旧样品选购，但密封件在使用一段时间后，会被温度、压力及磨损等因素大幅影响其原来的尺寸，按样选择只能作为一个参考，更好的方法是量度密封件所在位置的金属槽尺寸，准确性会较高。
5、压力等级-从原厂机械使用说明查阅有关数据，或通过观察原密封件的软硬度和结构推断工作压力等级。
二、机械密封选型原则：
1、根据密封腔体压力，确定密封结构采用平衡型或非平衡型，单端面或双端面等。
2、根据工作速度，确定采用旋转式或静止式，流体动压式或非接触型。
3、根据温度及流体性质，确定摩擦副和辅助密封材料，以及正确选择润滑、冲洗、保温、冷却等机械密封循环保护系统等。
4、根据安装密封的有效空间，确定采用多弹簧或单弹簧或波形弹簧，内装式或外装式。
机封型号选择资料
机械密封选型与常用型号比较每一种机械密封,只有用于规定的范围内才能有效地发挥作用。
选型不当,则会使密封性能显著降低,寿命缩短,甚至失效。
选型的主要参数如下:一、密封腔介质压力P介质润滑性好，粘度较高时，P≤0.8MPa选用非平衡型。
介质润滑性差，粘度低时，P≥0.5Mpa二、线速度VV≤25m/s选用旋转型。
V≥25m/s时选用静止型。
三、PV值PV值涉及到密封面之间流体膜的稳定性（汽化）和磨擦副的耐磨性。
PV极限值举例：端面组合材料介质非平衡型平衡型钴铬钨合金/石墨水27碳化钨/石墨水935.5碳化硅/石墨水35.5142碳化硅/碳化钨水726.6碳化钨/碳化钨水29四、密封介质温度T在没有外冷条件下,机械密封的最高温度一般取决于辅助密封材料的安全使用温度.见下表：材料安全使用温度℃备注丁睛橡胶（NBR）-30~100超过安全使用温度请使用金属波纹管机械密封硅橡胶（MVQ）-40~200乙丙橡胶（EPR）-10~160氟橡胶（FPM）-30~180聚四氟乙烯（PTFE）-100~220五、介质的特殊性。
1、粘度：低粘度介质易干磨擦宜选用平衡型。
高粘度介质，宜采用强制传动结构。
2、腐蚀和化学溶剂：a、强腐蚀宜用外装式的四氟波纹管密封。
b、辅助密封在不同化学介质中的适用表如下：材料用途丁腈橡胶（NBR）矿物油、汽油、挥发油、碳酸钾、氢氧化钾、水、磷酸等硅橡胶（MVQ）丁醇、低溶胀性矿物油、弱酸、弱碱、氨水等乙丙橡胶（EPR）丙酮、碱、二氧化硫、重铬酸钾、过氧化氢、氨水等氟橡胶（FPM）热油、蒸汽、无机酸、丁醇、氯族溶剂等氯醇橡胶（FCO）氟利昂聚四氟乙烯（PTFE）酸、碱、溶剂及各种介质3、含悬浮固体颗粒：动静环材料宜采用碳化钨/碳化钨，或碳化硅/碳化硅，当颗粒易于阻塞密封腔时，须采用辅助装置经过过滤或分离后的冲冼液，冲洗端面。
4、剧毒或气体介质：宜采用双端面机械密封。
机械密封常用型号：HU1型HU1型机械密封符合ISO3096DIN24960和GB6556标准。
机械密封件国家标准
机械密封件国家标准机械密封件是指用于防止流体泄漏的装置，广泛应用于各种工业领域，如化工、石油、制药、食品等。
为了确保机械密封件的质量和性能，国家对其制定了一系列的标准，以规范其生产和应用。
首先，机械密封件的国家标准主要包括以下几个方面，材料要求、结构要求、尺寸要求、性能要求、试验方法和标志、包装、运输、贮存要求等。
其中，材料要求是机械密封件标准中的重要内容之一，它规定了机械密封件所应选用的材料种类和性能要求，以确保机械密封件具有良好的耐磨损、耐腐蚀、耐高温等特性。
结构要求则规定了机械密封件的结构形式、零部件的加工精度、装配要求等内容，以确保机械密封件具有良好的密封性能和稳定的工作性能。
其次，机械密封件国家标准还规定了机械密封件的尺寸要求，包括了密封面的尺寸、密封环的尺寸、密封间隙的尺寸等内容，以确保机械密封件能够与设备配合良好，实现良好的密封效果。
性能要求是机械密封件国家标准中的重点内容之一，它包括了机械密封件的密封性能、耐磨损性能、耐腐蚀性能、耐高温性能等内容，以确保机械密封件具有良好的工作性能和使用寿命。
此外，机械密封件国家标准还规定了机械密封件的试验方法和标志要求，以确保机械密封件的质量符合标准要求。
试验方法包括了机械密封件的密封性能试验、耐磨损性能试验、耐腐蚀性能试验、耐高温性能试验等内容，以确保机械密封件的质量可靠。
标志要求包括了机械密封件的标志内容、标志位置、标志方式等内容，以便用户识别和使用。
综上所述，机械密封件国家标准是保证机械密封件质量和性能的重要依据，制定和执行机械密封件国家标准对于提高我国机械密封件的质量和竞争力具有重要意义。
希望各生产企业和用户单位严格执行机械密封件国家标准，共同推动我国机械密封件行业的发展和进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械密封选型要求
机械密封是工业生产中非常重要的一种密封方式，它广泛应用于各种机械设备中，如离心泵、鼓风机、压缩机等。
选型合适的机械密封能够有效地防止泄漏，提高设备的稳定性和使用寿命。
机械密封选型的要求主要包括以下几个方面：
1. 适当的密封材料：机械密封的密封材料应该是具有较高耐磨性、耐腐蚀性和耐高温性的材料。
常用的密封材料有碳化硅、氧化铝、聚四氟乙烯等。
2. 正确的密封结构：机械密封的结构应该符合设备的要求，能够有效地避免泄漏。
常用的机械密封结构有单端面机械密封、双端面机械密封等。
3. 合适的密封参数：机械密封的密封参数包括压力、温度、转速等。
在选型时需要根据实际工作条件来确定合适的密封参数。
4. 可靠的密封性能：机械密封应该具有稳定可靠的密封性能，能够长期运行而不泄漏。
5. 方便的维护保养：机械密封应该具有方便的维护保养性能，能够方便地更换密封件，延长使用寿命。
总之，机械密封的选型要求是综合考虑密封材料、密封结构、密封参数、密封性能以及维护保养等方面的因素，确保选用的机械密封能够满足实际工作条件的要求。
- 1 -。
