中断系统习题带答案

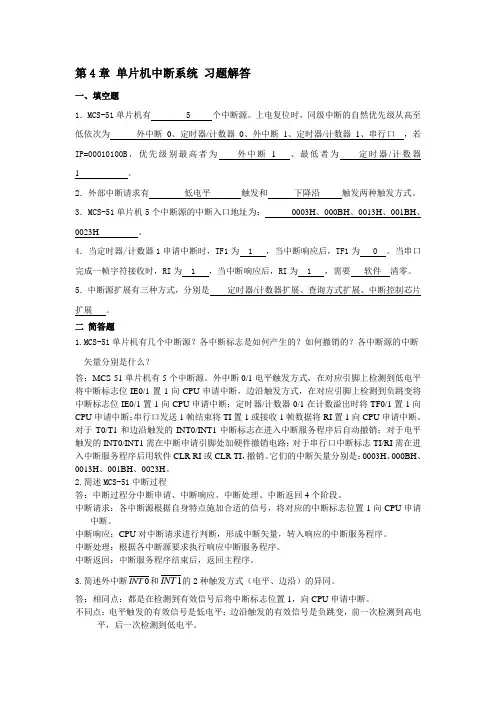

第04章 单片机中断系统 习题解答
第4章单片机中断系统习题解答一、填空题1．MCS-51单片机有 5 个中断源。
上电复位时，同级中断的自然优先级从高至低依次为外中断0、定时器/计数器0、外中断1、定时器/计数器1、串行口，若IP=00010100B，优先级别最高者为外中断1、最低者为定时器/计数器1。
2．外部中断请求有低电平触发和下降沿触发两种触发方式。
3．MCS-51单片机5个中断源的中断入口地址为：0003H、000BH、0013H、001BH、0023H。
4．当定时器/计数器1申请中断时，TF1为 1 ，当中断响应后，TF1为 0 。
当串口完成一帧字符接收时，RI为 1 ，当中断响应后，RI为 1 ，需要软件清零。
5．中断源扩展有三种方式，分别是定时器/计数器扩展、查询方式扩展、中断控制芯片扩展。
二简答题1.MCS-51单片机有几个中断源？各中断标志是如何产生的？如何撤销的？各中断源的中断矢量分别是什么？答：MCS-51单片机有5个中断源。
外中断0/1电平触发方式，在对应引脚上检测到低电平将中断标志位IE0/1置1向CPU申请中断，边沿触发方式，在对应引脚上检测到负跳变将中断标志位IE0/1置1向CPU申请中断；定时器/计数器0/1在计数溢出时将TF0/1置1向CPU申请中断；串行口发送1帧结束将TI置1或接收1帧数据将RI置1向CPU申请中断。
对于T0/T1和边沿触发的INT0/INT1中断标志在进入中断服务程序后自动撤销；对于电平触发的INT0/INT1需在中断申请引脚处加硬件撤销电路；对于串行口中断标志TI/RI需在进入中断服务程序后用软件CLR RI或CLR TI，撤销。
它们的中断矢量分别是：0003H、000BH、0013H、001BH、0023H。
2.简述MCS-51中断过程答：中断过程分中断申请、中断响应、中断处理、中断返回4个阶段。
中断请求：各中断源根据自身特点施加合适的信号，将对应的中断标志位置1向CPU申请中断。
中断习题和参考题参考答案(课后)
中断习题和参考题参考答案（课后）中断习题和参考题1.什么是中断向量？什么是中断向量表？什么类型的非屏蔽中断？8086中断系统的优先级顺序是什么？①所谓中断响量，实际上就是中断处理子程序的入口地址，每个中断类型对应一个中断响量② 中断向量是一个表格，按照中断类型的顺序，在内存段0和单元0的开头有规则的排列③ 02h型④内部中断>非屏蔽中断>可屏蔽中断>单步中断2.8259的全嵌套和特殊全嵌套有什么相同点和不同点？什么是优先自动循环？什么特殊的屏蔽方法？如何设置此模式？①全嵌套方式是8259a最常用的工作方式，只有在单片情况下，在全嵌套方式中，中断请求按优先级0－7进行处理，0级中断的优先级最高。
特殊全嵌套方式和全嵌套方式基本相同，只有一点不同，就是在特殊全嵌套方式下，还可满足同级中断打断同级中断，从而实现一种对同级中断请求的特殊嵌套，而在全嵌套方式中，只有当更高级的中断到时，才会进行嵌套。
② 当系统中多个中断源的优先级相等时，通常使用自动优先级循环模式。
这样，优先级队列就会发生变化。
设备中断后，其优先级会自动降低到最低。
③仅仅禁止同级中断嵌套，开放高级中断和低级中断④两步：1步设置ocw3,设置成特殊屏蔽方式，2步设置ocw1屏蔽某级中断。
3、8259有几种中断结束方式？应用场合如何？1.中断自动结束方式，不需要设置中断结束命令，在单片系统中且不会出现中断嵌套时用。
2.一般中断结束方式，在全嵌套方式下用。
3.特殊中断结束方式，在任何场合均可使用。
4.8259的icw2与中断类型代码之间的关系是什么？解释类型代码30h、36h和38h的异同。
①高五位相同，低三位不同（中断类型码的低三位和引脚的编码有关，icw2的低三位无意义）② 30h和36h的前五位数字相同，icw2=30h，30h为8259air0对应的中断类型代码，36h为8259air0对应的中断类型代码。
38hicw2=38h38h是与82590相对应的中断类型代码5、88cpu响应可屏蔽中断的条件是什么?①在现行指令周期内无总线请求；②中断允许标志if=1；③ 当前指令已执行6、具有中断屏蔽的接口电路中的“屏蔽”同“屏蔽中断”中的“屏蔽”是否一回事，若不是，有何区别这不是一回事。
微型计算机原理作业第六章 习题与思考题
第六章习题与思考题典型例题解析例6-1 试述PC微机中断系统的分类与特点。
答：PC微机系统中断包括硬件（外部）中断和软件（内部）中断两大类。
硬件中断包括不可屏蔽中断NMI和可屏蔽中断INTR。
它们都由外部硬件产生。
软件中断包括软件中断INT nH和CPU内部特殊中断，它们由内部中断指令或执行程序过程中出现异常产生的。
软件中断又有DOS中断和BIOS中断之分。
硬件中断的特点是：（1）硬中断是外部事件而引起的中断，因此，硬件中断具有随机性和突发性。
（2）在硬件中断响应周期，CPU需要发中断回答信号(非屏蔽硬件中断不发中断回答信号)。
（3）硬件中断的中断号由中断控制器提供(非屏蔽硬件中断的中断号由系统指定为02H)（4）硬件中断一般是可屏蔽的(非屏蔽硬件中断是不可屏蔽的)。
软件中断的特点是：（1）软件中断是执行中断指令而产生的，无需外部施加中断请求信号。
在程序需要调用某个中断服务程序时，只要安排一条相应中断指令，就可转去执行所需要的中断程序，因此，中断的发生不是随机的，而是由程序安排好的。
（2）在软件中断响应周期，CPU不需要发中断回答信号。
（3）软件中断的中断类型号是在指令中直接给出，因此，不需要使用中断控制器。
（4）软件中断是不可屏蔽的。
例6-2 试述可编程控制器8259A的作用。
答：可编程控制器8259A在协助CPU处理中断事务中所起的作用主要是：（1）接受和扩充外部设备的中断请求。
外设的中断请求，并非直接送到CPU，而是通过8259A接受进来，再由它向CPU提出中断请求。
一片8259A可授受8个中断请求，经过级联可扩展到8片8259A，能接受64个中断请求。
（2）进行中断优先级排队。
外设的中断优先级排队，并不是CPU安排，而是由8259A安排的。
即由8259A中断请求输入引脚（IR）的编号决定的。
连到IR0上的外设中断优先级最高，连到IR7上的外设中断优先级最低。
（3）向CPU提供中断类型号。
习题答案
5-1 什么是中断系统？中断系统的功能是什么？实现中断功能的硬件和软件称为中断系统.中断系统功能包括进行中断优先排队、实现中断嵌套、自动响应中断和实现中断返回。
5-2 什么是中断嵌套？CPU在响应某一个中断源中断请求而进行中断处理时，若有中断优先级更高的中断源发出中断请求，CPU会暂停正在执行的中断服务程序，转向执行中断优先级更高的中断源的中断服务程序，等处理完后，再返回继续执行被暂停的中断服务程序，这个过程称为中断嵌套。
5-3 什么是中断源？MCS-51有哪些中断源？各有什么特点？①实现中断功能的硬件和软件称为中断系统，产生中断请求的请求源称为中断源.②5个中断源中共有两个外部中断、两个定时中断和一个串行中断。
（1）外部中断源外部中断是由外部原因（如打印机、键盘、控制开关、外部故障）引起的，可以通过两个固定引脚来输入到单片机内的信号，即外部中断0（INT0）和外部中断1（INT1）。
（2）定时中断类定时中断是由内部定时（或计数）溢出或外部定时（或计数）溢出引起的，即T0和T1中断。
（3）串行口中断类串行口中断是为接收或发送一帧串行数据，硬件自动使RI和TI置1，并申请中断5-4 MCS-51单片机响应外部中断的典型时间是多少？在哪些情况下，CPU将推迟对外部中断请求的响应？（1）MCS-51单片机的最短响应时间为3个机器周期，最长响应时间8个机器周期。
（2）有下列任何一种情况存在，则中断响应会受到阻断。
① CPU正在执行一个同级或高一级的中断服务程序；②当前的机器周期不是正在执行的指令的最后一个周期，即正在执行的指令还未完成前，任何中断请求都得不到响应；③正在执行的指令是返回指令或者对专业寄存器IE、IP进行读/写的指令，此时。
在执行RETI或者读写IE或IP之后，不会马上响应中断请求，至少在执行一条其他之后才会响应。
若存在上述任何一种情况，中断查询结果就被取消，否则，在紧接着的下一个机器周期，就会响应中断。
第5章 习题参考答案
第五章习题参考答案一、填空题1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择。
2、外中断请求标志位是 IE0 和 IE1 。
3、 RETI 指令以及任何访问 IE 和 IP 寄存器的指令执行过后，CPU不能马上响应中断。
4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 PC ，使程序执行转向程序存储器中的中断地址区。
二、选择题：1、在中断服务程序中，至少应有一条（ D ）。
A、传送指令B、转移指令C、加法指令D、中断返回指令2、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）。
A、 98HB、 84HC、 42HD、 22H3、MCS-51响应中断时，下列哪种操作不会发生（ A ）A、保护现场B、保护PCC、找到中断入口D、保护PC转入中断入口4、MCS-51中断源有（ A ）A、 5个B、 2个C、 3个D、6个5、计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（ C ）A、由CPU自动完成B、在中断响应中完成C、应由中断服务程序完成D、在主程序中完成6、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（ D ）。
A、 INT0，INT1B、 T0，T1C、 T1，串行接口D、 INT0，T07、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（ B ）。
A、 INT1B、 INT0C、 T1D、T08、当CPU响应串行接口中断时，程序应转到（ C ）。
A、 0003HB、 0013HC、 0023HD、 0033H9、执行MOV IE，#03H后，MCS-51将响应的中断是（ D ）。
A、 1个B、 2个C、 3个D、0个10、外部中断1固定对应的中断入口地址为（ C ）。
计算机系统结构第三章自考练习题答案
第三章总线、中断与输入输出系统历年真题精选1. 通道程序执行结束后引起的中断是（ B ）。
A. 外中断B. I/O中断C. 程序性中断D. 机器校验中断2．磁盘外部设备适合于连接到（ B ）。
A. 字节多路通道B. 数组多路通道或选择通道C. 选择通道或字节多路通道D. 数组多路通道或字节多路通道3. 总线控制机构为解决N个部件使用总线时优先次序的裁决，集中式定时查询，需外加控制线线数为（ D ）。
N]A．3 B. N+2 C. 2N+1 D. 2+[log24. 尽管中断响应次序由硬件排队器固定好，但中断实际处理完的次序是可以通过（系统软件）修改各中断级处理程序的（中断屏蔽）位，而动态改变。
5. 在满足通道设计流量不低于设备工作时的最大流量时，为使微观上不丢失设备信息，可以加设（数据缓冲器）或动态提高响应的（优先级）来弥补。
6. 总线控制方式有哪三种？各需要增加几根用于总线控制的控制线？并说明每种方式优先级的灵活性。
（P64-65）7.（（1）20,20,25,40,40,100 us （2）200 B/ms （3）5 us ）8.（1）1-3-4-2同步强化练习一、填空题。
1. 中断响应就是允许其中断CPU（现行程序）运行，转去对该请求进行预处理，包括保存（断点及其现场），调出有关处理该中断服务程序，准备运行。
2. 中断系统软硬件功能分配实质是中断（响应）硬件和中断（处理平衡）软件的功能分配。
3. 数组多路通道适用于连接多台（高）速设备，其通道“数据宽度”为（定长块）。
4. 输入输出系统包括输入输出设备、（设备控制器）及输入输出操作有关的（软硬件）。
5. 总线控制机构集中在一处的称（集中）式控制，分散在各部件的称（分布）式控制。
6. 多数低性能单用户计算机的输入输出由（程序员）安排，I/O系统设计主要解决CPU、主存和I/O设备在（速度）上的巨大差异。
7. 信息在总线上的双向传输有（半）双向和（全）双向两种。
《单片机原理及应用》习题(中断与接口及答案)
单片机练习三中断与接口一．单项选择题1. 已知MCS-51单片机系统晶振频率为12MHZ，SMOD=1，串行口工作于方式2的波特率为（ A ）。
A. 375KB. 1875KC. 2400KD. 1200K2. MCS-51单片机T0作为计数器工作于不受外部信号INTO控制，T1作为定时器，T0工作于方式0，T1工作于方式1，其方式控制字的内容为（ B ）。
A. 00HB. 14HC. 17HD. 80H3. 控制定时器工作方式的寄存器是（ D ）。
A. TCONB. PCONC. SCOND. TMOD4. MCS-51单片机的中断允许触发器内容为83H，CPU将响应的中断请求是（D ）。
A. INTO,INT1B. T0, T1C. T1, 串行接口D. INTO，T05. 设定时器/计数器T0工作于方式3，则TH0作为一个独立的8位定时器，它的运行由控制位（D ）。
A. GATEB. INTOC. TR0D. TR16. 当MCS-51进行多机通信时，串行口的工作方式应选择（ C ）。
A.方式0B.方式1C. 方式2或方式3D. 方式27. 8031单片机的串行口的中断程序入口地址为（ B ）。
A.001BHB. 0023HC. 000BHD. 0003H8. 已知单片机系统的fosc=6MHZ，执行下列延时程序的时间为（ C ）。
DY2：MOV R6，#2DLP1：MOV R7，#250DLP2：DJNZ R7，DLP2DJNZ R6，DLP1RETA．1ms B. 1.5ms C. 2ms D. 4ms9. 串行口中断入口地址是（ D ）。
A. 0003HB. 000BHC. 0013HD. 0023H10. 若MCS-51单片机的晶振频率为24MHZ，则其内部的定时器/计数利用计数器对外部输入脉冲的最高计数频率是（ A ）。
A. 1MHZB. 6MHZC. 12MHZD. 24MHZ11. MCS-51串行口工作于方式2时，传送的一帧信息为（ C ）。
微机原理第7章练习题及答案
第7章输入/输出与中断一、自测练习题㈠选择题1．一微机系统有10根地址线用于I／O端口寻址，因而具有I／O空间的范围是( )字节。
A) 1024 B) 10K C) 0.5M D) 1M2．8086CPU读／写一次存储器或I／O端口所需的时间称为一个( )。
A) 总线周期 B) 指令周期 C) 时钟周期 D) 基本指令执行时间3．微型计算机的输入／输出有三种不同的控制方法，其中以( )控制的输入／输出是微机进行I／O的一种最主要的控制方式。
A) 程序控制 B) 中断控制C) DMA控制D) 以上均可4．程序查询I／O方式的工作流程是按( )的次序完成一个字符的传输。
A) 写数据端口，读／写控制端口B) 读状态端口，读／写数据端口C) 写控制端口，读状态端口，写数据端口D) 随I／O接口的具体要求而定5．在CPU与外设的I／O传送控制方式中，效率高、实时性强的方式是( )。
A) 同步传送 B) 查询传送 C) 无条件传送 D) 中断传送6．在CPU与外设的I／O传送控制方式中，传送速度最快的方式是( )。
A) 无条件传送 B) 查询传送 C) 中断传送 D) DMA传递7．用具有两个状态(“0”和“1”态)的一组开关作简单输入设备时，应采用( )传送方式来输入信息。
A) 无条件B) 查询C) 中断D) DMA8．用一组发光二极管作为简单输出设备时，应采用( )传送方式来输出信息。
A) DMA B) 无条件C) 查询D) 中断9．在微机系统中引入中断技术，可以( )。
A) 提高外设速度B) 减轻主存负担C) 提高处理器的效率D) 增加信息交换的精度10．CPU响应中断请求的时刻是在( )。
A) 执行完成正在执行的程序以后 B) 执行完正在执行的指令以后C) 执行完本时钟周期以后D)执行完正在执行的机器周期以后11．8086／8088CPU向应两个硬中断INTR和NMI时，相同的必要条件是( )。
A) 允许中断B) 当前I／O操作执行结束C) 总线空闲D) 当前访问内存操作结束12．在微型计算机系统中，高速外设与内存储器进行批量数据传送时，应采用( )。
第8章习题参考答案
第8章习题参考答案1. 如果认为CPU等待设备的状态信号是处于非工作状态(即踏步等待),那么在下面几种主机与设备之间的数据传送中：A主机与设备是串行工作的；B 主机与设备是并行工作的，C 主程序与设备是并行运行的。
A .程序查询方式B .程序中断方式C . DMA方式2. 中断向量地址是B。
A•子程序入口地址 B •中断服务程序入口地址C•中断服务程序入口地址指示器 D •例行程序入口地址3•利用微型机制作了对输入数据进行采样处理的系统。
在该系统中，每抽取一个输入数据就要中断CPU 一次，中断处理程序接收采样的数据，将其放到主存的缓冲区内。
该中断处理需时x秒，另一方面缓冲区内每存储n个数据，主程序就将其取出进行处理，这种处理需时y秒。
因此该系统可以跟踪到每秒 A 次的中断请求。
A . n/ (n 次 + y)B . n/(x + y) n C. min(1 /x, n/y)4•采用DMA方式传送数据时，每传送一个数据就要占用一个 C 的时间。
A .指令周期B .机器周期C.存储周期 D .总线周期5. 通道的功能是：⑴ 控制外围设备，⑵ 组织外围设备和内存之间进行数据传输______ 。
按通道的工作方式分，通道有选择通道、数组多路通道和字节多路通道三种类型。
6. 在图8.9中，当CPU对设备B的中断请求进行服务时，如设备A提出请求，CPU能够响应吗？为什么？如果设备B 一提出请求总能立即得到服务，问怎样调整才能满足此要求？答：不能，因为A、B是同级别的中断。
要使设备B一提出请求总能立即得到服务，除非将B提高到上一级，并令IM3=0，即构成一个3级IR。
7. 在图& 9中，假定CPU取指并执行一条指令的时间为t1,保护现场需t2,恢复现场需t3,中断周期需t4，每个设备的设备服务时间为t A , t B,…，t G。
试计算只有设备A , D, G时的系统中断饱和时间。
答：依次处理设备A，设备D，设备G的时间为：T1 = t1+t2+t3+t4+t AT2 = t1+t2+t3+t4+t DT3 = t1+t2+t3+t4+t G总时间为T = T1+T2+T 3 = 3*( t 1+t2+t3+t4)+ t A + t D + t G&设某机有5级中断；L o, L1, L2, L3, L4，其中断响应优先次序为：L o最高，L1次之，L4最低。
中断习题和参考题参考答案(课后)
中断习题和参考题1、什么是中断向量？中断向量表是什么？非屏蔽中断的类型为多少？8086中断系统优先级顺序怎样？①所谓中断响量，实际上就是中断处理子程序的入口地址，每个中断类型对应一个中断响量②中断向量按照中断类型的顺序在内存0段0单元开始有规则排列的一张表③类型02H④内部中断>非屏蔽中断>可屏蔽中断>单步中断2、8259的全嵌套和特殊全嵌套方式有何异同？优先级自动循环是什么？什么特殊屏蔽方式？如何设置成该方式？①全嵌套方式是8259A最常用的工作方式，只有在单片情况下，在全嵌套方式中，中断请求按优先级0－7进行处理，0级中断的优先级最高。
特殊全嵌套方式和全嵌套方式基本相同，只有一点不同，就是在特殊全嵌套方式下，还可满足同级中断打断同级中断，从而实现一种对同级中断请求的特殊嵌套，而在全嵌套方式中，只有当更高级的中断到时，才会进行嵌套。
②优先级自动循环方式一般在系统中多个中断源优先级相等的场合。
在这种方式下，优先级队列是在变化的，一个设备受到中断服务以后，它的优先级自动降为最低。
③仅仅禁止同级中断嵌套，开放高级中断和低级中断④两步：1步设置OCW3,设置成特殊屏蔽方式，2步设置OCW1屏蔽某级中断。
3、8259有几种中断结束方式？应用场合如何？1.中断自动结束方式，不需要设置中断结束命令，在单片系统中且不会出现中断嵌套时用。
2.一般中断结束方式，在全嵌套方式下用。
3.特殊中断结束方式，在任何场合均可使用。
4、8259的ICW与中断类型码有什么关系？说明类型码为30H，36H，38H的2异同。
①高五位相同，低三位不同（中断类型码的低三位和引脚的编码有关，ICW2的低三位无意义）②30H，36H高五位相同，ICW2=30H，30H为8259A IR0对应的中断类型码，36H为8259A IR0对应的中断类型码。
38H ICW2=38H 38H为8259A IR0对应的中断类型码5、88CPU响应可屏蔽中断的条件是什么?①在现行指令周期内无总线请求；②中断允许标志IF=1；③现行指令执行完毕6、具有中断屏蔽的接口电路中的“屏蔽”同“屏蔽中断”中的“屏蔽”是否一回事，若不是，有何区别不是一回事。
第5章-习题参考答案
第五章习题参考答案一、填空题1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择。
2、外中断请求标志位是 IE0 和 IE1 。
3、 RETI 指令以及任何访问 IE 和 IP 寄存器的指令执行过后，CPU不能马上响应中断。
4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 PC ，使程序执行转向程序存储器中的中断地址区。
二、选择题：1、在中断服务程序中，至少应有一条（ D ）。
A、传送指令B、转移指令C、加法指令D、中断返回指令2、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）。
A、 98HB、 84HC、 42HD、 22H3、MCS-51响应中断时，下列哪种操作不会发生（ A ）A、保护现场B、保护PCC、找到中断入口D、保护PC转入中断入口4、MCS-51中断源有（ A ）A、 5个B、 2个C、 3个D、6个5、计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（ C ）A、由CPU自动完成B、在中断响应中完成C、应由中断服务程序完成D、在主程序中完成6、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（ D ）。
A、 INT0，INT1B、 T0，T1C、 T1，串行接口D、 INT0，T07、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（ B ）。
A、 INT1B、 INT0C、 T1D、T08、当CPU响应串行接口中断时，程序应转到（ C ）。
A、 0003HB、 0013HC、 0023HD、 0033H9、执行MOV IE，#03H后，MCS-51将响应的中断是（ D ）。
A、 1个B、 2个C、 3个D、0个10、外部中断1固定对应的中断入口地址为（ C ）。
微机原理习题答案8章
第8章中断系统与可编程中断控制器8259A1.什么叫中断？8086微机系统中有哪几种不同类型的中断？答：在CPU执行程序的过程中，由于某个事件的发生，CPU暂停当前正在执行的程序，转去执行处理该事件的一个中断服务程序，待中断服务程序执行完成后，CPU再返回到原被中断的程序继续执行。
这个过程称为中断。
8086微机系统中有3种中断:1)外部可屏蔽中断。
2)外部不可屏蔽中断。
3)内部中断2.什么是中断类型？它有什么用处？答：通常用若干位二进制编码来给中断源编号，该编号称为中断类型号。
8086微处理器用8位二进制码表示一个中断类型，有256个不同的中断。
这些中断可以划分为内部中断、外部不可屏蔽中断、外部可屏蔽中断三类。
用处：使CPU识别中断源，从而能正确地转向该中断源对应的中断服务程序入口。
3.什么是中断嵌套？使用中断嵌套有什么好处？对于可屏蔽中断，实现中断嵌套的条件是什么？答：微处理器在处理低级别中断的过程中，如果出现了级别高的中断请求，微处理器停止执行低级中断的处理程序而去优先处理高级中断，等高级中断处理完毕后，再接着执行低级的未处理完的程序，这种中断处理方式成为中断嵌套。
使用中断嵌套的好处是能够提高中断响应的实时性。
对于某些对实时性要求较高的操作，必须赋予较高的优先级和采取中断嵌套的方式，才能保证系统能够及时响应该中断请求。
对于可屏蔽中断，实现中断嵌套的条件有：（1）微处理器处于中断允许状态（IF=1）（2）中断请求的优先级高于正在执行的中断处理程序的优先级。
（3）中断请求未被8259屏蔽。
（4）没有不可屏蔽中断请求和总线请求。
4.什么是中断向量？中断类型号为1FH的中断向量为2345H:1234H，画图说明它在中断向量表中的存放位置。
答：中断向量为每个中断服务子程序的入口地址，为32位（16位的偏移地址和16位的段地址），在中断向量表中占用4个地址单元。
在8086CPU组成的计算机系统中，采用最低的1024个地址单元（称为0页）来存储中断向量。
第章习题参考答案
第五章习题参考答案一、填空题1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器??? IP??? 加以选择。
2、外中断请求标志位是? IE0???? 和??? IE1?? 。
3、?? RETI?? 指令以及任何访问? IE? 和? IP? 寄存器的指令执行过后，CPU不能马上响应中断。
4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC?的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送? PC? ，使程序执行转向?? 程序存储器??? 中的中断地址区。
二、选择题：1、在中断服务程序中，至少应有一条（ D??? ）。
A、传送指令????B、转移指令????C、加法指令??????D、中断返回指令2、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（? A?? ）。
?? A、 98H????????? B、 84H????????? C、 42H??????????? D、 22H3、MCS-51响应中断时，下列哪种操作不会发生（? A?? ）?? A、保护现场???? B、保护PC???? C、找到中断入口????? D、保护PC转入中断入口4、MCS-51中断源有（? A?? ）?? A、 5个?????????? B、 2个?????????? C、 3个??????????? D、 6个5、计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（? C?? ）?? A、由CPU自动完成??????????????? B、在中断响应中完成?? C、应由中断服务程序完成?????????? D、在主程序中完成6、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（?? D? ）。
?? A、 INT0，INT1???? B、 T0，T1???? C、 T1，串行接口??? D、? INT0，T07、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（? B?? ）。
中断系统习题带答案
C、2BH
D、2DH
二、填空题
1、8259A 有两种中断触发方式： 电平触发 和 边沿触发
2、对于 8259A 的中断请求寄存器 IRR，当某一个 IRi 端呈现 有效
电平
时，则表示该端有中断请求。
3、在 8088 系统中，若某外设的中断类型号为 75h，则中断服务子程 序的入口地址应该存放在内存地址 001D4 到 001D7_中，其中 入 口地址的段地址存放在 001D6 和 001D7 单元中，入口地址的偏 移 地址存放在_001D4 和 001D5 单元中
的入口地址是…（ ）
0000:0040 B3 18 8A CC 4D F8 00 F0 41 F8 00 F0 C5 18 8A CC
0000:0050 39 E7 00 F0 A0 19 8A CC 2E E8 00 F0 D2 EF 00 F0
A、F000:F84D
B、A019:8ACC
C、CC8A:19A0
C、8259A 具有向 CPU 提供中断向量的功能
D、8259A 具有将中断源按优先级排队的功能
5、8259A 特殊全嵌套方式要解决的主要问题是（ ）
A、屏蔽所有中断
B、设置最低优先级
C、开放低级中断
D、响应同级中断
6、采用 4 片可编程中断控制器 8259A 级联工作，可以使 CPU 的可屏
蔽中断扩大到（ ）
） B、中断屏蔽 D、中断嵌套
9、有三片 8259 级联，从片分别接入主片的 IR2 和 IR5，则主 8259 的
ICW3 中的内容为（
）；两片从片 8259 的 ICW3 的内容分别为（
）
A、24H
B、42H
C、00H，01H
第8章习题参考答案
第8章习题参考答案1．如果认为CPU等待设备的状态信号是处于非工作状态(即踏步等待)，那么在下面几种主机与设备之间的数据传送中： A 主机与设备是串行工作的；B 主机与设备是并行工作的，C 主程序与设备是并行运行的。
A．程序查询方式B．程序中断方式C．DMA方式2．中断向量地址是 B 。
A．子程序入口地址B．中断服务程序入口地址C.中断服务程序入口地址指示器D．例行程序入口地址3．利用微型机制作了对输入数据进行采样处理的系统。
在该系统中，每抽取一个输入数据就要中断CPU一次，中断处理程序接收采样的数据，将其放到主存的缓冲区内。
该中断处理需时x秒，另一方面缓冲区内每存储n个数据，主程序就将其取出进行处理，这种处理需时y秒。
因此该系统可以跟踪到每秒 A 次的中断请求。
A．n／(n×x＋y) B．n／(x＋y)·n C．min(1／x，n／y)4．采用DMA方式传送数据时，每传送一个数据就要占用一个 C 的时间。
A．指令周期B．机器周期C．存储周期D．总线周期5．通道的功能是：(1) 控制外围设备，(2) 组织外围设备和内存之间进行数据传输。
按通道的工作方式分，通道有选择通道、数组多路通道和字节多路通道三种类型。
6．在图8.9中，当CPU对设备B的中断请求进行服务时，如设备A提出请求，CPU能够响应吗?为什么?如果设备B一提出请求总能立即得到服务，问怎样调整才能满足此要求? 答：不能，因为A、B是同级别的中断。
要使设备B一提出请求总能立即得到服务，除非将B提高到上一级，并令IM3=0，即构成一个3级IR。
7．在图8．9中，假定CPU取指并执行一条指令的时间为t1，保护现场需t2，恢复现场需t3，中断周期需t4，每个设备的设备服务时间为t A，t B，…，t G。
试计算只有设备A，D，G 时的系统中断饱和时间。
答：依次处理设备A，设备D，设备G的时间为：T1 =t1+t2+t3+t4+t AT2 = t1+t2+t3+t4+t DT3 = t1+t2+t3+t4+t G总时间为T = T1+T2+T3 = 3*( t1+t2+t3+t4)+ t A + t D + t G8．设某机有5级中断；L0，L1，L2，L3，L4，其中断响应优先次序为：L0最高，L1次之，L4最低。
第5章 89C51的中断系统---部分习题解答
答：在CPU未执行同级或更高优先级中断服务程序的条 件下，中断响应等待时间最少需要3个机周，最长需要8个 机周。
19．简述89C51外中断的触发方式，电平触发方式时，如何防 止CPU重复响应外中断? 答：80C51外中INT0/INTl有两种触发方式：电平触发和边 沿触发方式。采用电平触发方式时,CPU响应中断后,虽用硬件 自动清除了相应中断请求标志IE0/IEl，但相应引脚(P3.2/P3.3) 的低电平信号若继续保持下去(一般可能保持时间较长)，中断 请求标志IE0/IEl就无法清零，就会发生重复响应中断情况， 引起出错。需要采取软硬件结合的方法撤消引起重复中断相应 引脚的低电平信号。 硬件电路如教材书图5-4所示。当外部设备有中断请求时， 中断请求信号经反相，加到锁存器CP端，作为CP脉冲。由于 D端接地为0，Q端输出低点平，触发INT0产生中断。当CPU 响应中断后，应在该中断服务程序中按排两条指令： CLR P1.0； SETB P1.0； 使P1.0输出一个负脉冲信号，加到锁存器Sp端(强迫置“1” 端)，Q端输出高点平，从而撤消引起重复中断的INT0低电平 信号。因此一般来说，对外中断INT0、INT1，应尽量采用边 沿触发方式，以简化硬件电路和软件程序。
14．89C51中断处理过程包括哪四个步骤?简述中断处理过程。 答：中断处理过程大致可分为四步：中断请求、中断响应、中 断服务和中断返回。 ①中断请求：由中断源向CPU发出中断请求信号。 ②中断响应：在满足中断响应条件下，响应中断，保存断点地 址，将相应中断的入口地址送入PC。 ③中断服务：执行中断服务程序，完成中断源要求的相应操作。 ④中断返回：恢复断点地址，开放同级中断。 15．89C51响应中断有什么条件? 答：中断响应条件： ①该中断已经“开中”； ②CPU此时没有响应同级或更高优先级的中断； ③当前正处于所执行指令的最后一个机器周期； ④正在执行的指令不是RETI或者是访向IE、IP的指令；否则必 须再另外执行一条指令后才能响应。
第5章练习题答案
第5章 MCS-51系列单片机的片内接口及中断练习题一、填空1. 若将定时/计数器用于计数方式，则外部事件脉冲必须从T1 引脚输入，且外部脉冲的最高频率不能超过时钟频率的1/12 。
2. 假定定时器 1 工作在方式 2 ，单片机的振荡频率为3MHZ ，则最大的定时时间为__1024us___ 。
3. MCS—51单片机内部有 2 个位加1定时/ 计数器，可通过编程决定它们的工作方式，其中，可进行13位定时/ 计数的是方式是0 。
4. 89C51五个中断源的中断入口地址分别是INT0：外部中断0 ；INT1：外部中断1 ；T0：定时器溢出中断0 ；T1：定时器溢出中断1；串行口：TI或RI 。
5. 若（IP）=00010100B，则中断优先级最高者为 0 ，最低者为 0 。
6. 对中断进行查询时，查询的中断标志位共有_IE0__ 、_IT1__、_IE1__ 、_TF0/TF1__、__RI_ 和_TI__ 六个中断标志位。
7. MCS-51单片机中断系统中共有INT0. INT1. T0 . T1 、T1 . TI或RI五个中断请求源，其中优先级最高的是INT0，优先级最低的是TI或RI 。
8. 串行口中断标志RI/TI由硬件置位，软件清零。
9. MCS-51串行接口有4种工作方式,这可在初始化程序中用软件填写特殊功能寄存器（SBUF ）加以选择.P14210. 用串口扩并口时,串行接口工作方式应选为方式0 。
P14911. 波特率定义为移位时钟的速率。
串行通信对波特率的基本要求是互相通信的甲乙双方必须具有的相同波特率。
12. 多机通信开始时，主机首先发送地址，各从机核对主机发送的地址与本机地址是否相符，若相符，则置SM2=0 。
二、选择1．定时/计数器T0在GATE = 1时运行的条件有（C）。
A．P3.2 = 1 B.设置好定时初值C.TR0=1 D.T0开启中2．对定时器0 进行关中断操作，需要复位中断允许控制寄存器的：（A）(A) EA 和ET0(B) EA 和EX0(C) EA 和ET1(D) EA 和EX13．在下列寄存器中，与定时器/ 计数器控制无关的是：（B）(A) TCON (B) SCON (C) IE (D) TMOD4．MCS-51单片机定时器工作方式0是指的（C）工作方式。
单片机原理及应用课后习题答案第5章作业
第五章中断系统作业1. 外部中断1所对应的中断入口地址为（）H。
2. 对中断进行查询时，查询的中断标志位共有、_ _、、_ 和_ 、_ _ 六个中断标志位。
3．在MCS-51中，需要外加电路实现中断撤除的是:（）(A) 定时中断(B) 脉冲方式的外部中断(C) 外部串行中断(D) 电平方式的外部中断4．下列说法正确的是：（）(A) 同一级别的中断请求按时间的先后顺序顺序响应。
（）(B) 同一时间同一级别的多中断请求，将形成阻塞，系统无法响应。
（）(C) 低优先级中断请求不能中断高优先级中断请求，但是高优先级中断请求能中断低优先级中断请求。
（）(D) 同级中断不能嵌套。
（）5．在一般情况下8051单片机允许同级中断嵌套。
（）6．各中断源对应的中断服务程序的入口地址是否能任意设定? （）7．89C51单片机五个中断源中优先级是高的是外部中断0，优先级是低的是串行口中断。
（）8．各中断源发出的中断申请信号，都会标记在MCS－51系统中的（）中。
（A）TMOD （B）TCON/SCON （C）IE （D）IP9. 要使MCS-51能够响应定时器T１中断、串行接口中断，它的中断允许寄存器IE的内容应是（）（A）98H （B）84H （C）42 （D）22H10．编写出外部中断1为负跳沿触发的中断初始化程序。
11.什么是中断？其主要功能是什么？12. 什么是中断源？MCS-51有哪些中断源？各有什么特点？13. 什么是中断嵌套？14．中断服务子程序与普通子程序有哪些相同和不同之处？15. 中断请求撤除的有哪三种方式？16. 特殊功能寄存器TCON有哪三大作用？17. 把教材的P82页的图4.24改为中断实现，用负跳变方式，中断0（INT0）显示“L2”，中断1（INT1）显示“H3”。
（可参考第四章的电子教案中的例子）18.第5章课后作业第9题。
第五章中断系统作业答案1. 外部中断1所对应的中断入口地址为（0013）H。
微机原理复习题_第1、7章_序论、中断系统
第一章序论一．填空题1.与十进制数45等值的二进制数是______；与十进制数67等值的十六进制数是______。
答案：101101B；43H技巧：45=16×2+13=2DH=101101B ； 67=16×4+3=43H2.（250）10=（）16=（）2=（）8答案：FA；11111010；372技巧：250=16×15+10=FAH=1111 1010B=372Q3.若X= -1010100，机器字长为8，则[X]原码 =______，[X]反码 =______ ，[X]补码 =______。
答案：11010100；10101011；101011004.对于字长为8的定点整数，其原码、反码的表示范围是______，补码的表示范围是______。
若N=－1010100，n=8，则[N]原码=______，[N]反码=______，[N]补码=______。
答案：-127～+127；-128～+127；11010100；10101011；101011005.已知X= +1011001，则 [X]补=______；已知Y =－1011001，则 [Y]补=______。
答案：01011001；101001116.已知X＝-0.1011001，则 [X]补=______；已知Y=-0.1011001，则 [Y]反＝______。
答案：1.0100111；1.01001107.字符“A”的ASCII码为41H，则字符“D”的ASCII码应为：______；字符“0”的ASCII码为30H，则字符“8”的ASCII码应为：______。
答案：44；388.若X=-107，Y=+74，按8位二进制可写出：[X]补=______；[Y]补=______；[X+Y]补=______；[X-Y]补=______答案：1001 0101B；0100 1010B；1101 1111B；0100 1011B分析：107=16×6+11=6BH ∴ [X]补=0-6BH=95H ；74=16×4+10=4AH ∴ [Y]补=4AH ；[-Y]补=0-[Y]补=B6H [X+Y]补=95H+4AH=DFH ；[X-Y]补=[X]补+[-Y]补=95H+B6H=4BH或[X-Y]补=[X]补-[Y]补=95H-4AH=4BH （有溢出，结果出错）9.110101.11B=______D答案：53.75 分析：11 0101B=35H=16×3+5=53D 0.11=1×2-1+1×2-2=0.7510.若[X]补＝0011 0011B，[Y]补＝1100 1100B，则[X-Y]补＝______B，运行结果对状态标志ZF、SF、OF的影响为______、______、______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题
1、下列（）符合CPU响应中断的过程
①开中断②保护现场③判断中断来源④执行中断服务程序⑤恢复现场
⑥关中断
A、1234567
B、263451
C、623451
D、632451
2、8086/8088响应中断的优先级次序为（）
A、软件中断——NMI中断——INTR端中断——单步中断
B、NMI端中断——软件中断——INTR中断——单步中断
C、软件中断——NMI中断——单步中断——INTR中断
D、软件中断——INTR中断——NMI中断——单步中断
3、8086/8088CPU中以下中断源需要通过中断响应周期读取中断向量号的是（）
A、除法错中断
B、单步中断
C、INTR中断
D、NMI中断
4、下列关于8259A可编程中断控制器的叙述，不正确的是（）
A、多片8259A能够级联使用，最多可以扩展至128级优先权控制
B、8259A具有辨认中断源的功能
C、8259A具有向CPU提供中断向量的功能
D、8259A具有将中断源按优先级排队的功能
5、8259A特殊全嵌套方式要解决的主要问题是（）
A、屏蔽所有中断
B、设置最低优先级
C、开放低级中断
D、响应同级中断
6、采用4片可编程中断控制器8259A级联工作，可以使CPU的可屏蔽中断扩大到（）
A、29级
B、64级
C、32级
D、16级
7、当多片8259A级联使用时，对于从8259A，级联信号CAS2～CSA0是（）
A、输入信号
B、输出信号
C、全部信号
D、中断信号
8、如果有多个中断同时发生，系统将根据中断优先级响应优先级最高的中断请求。
若要调整中断事件的响应次序，可以利用……………………（）
A、中断响应
B、中断屏蔽
C、中断向量
D、中断嵌套
9、有三片8259级联，从片分别接入主片的IR2和IR5，则主8259的ICW3中的内容为（）；两片从片8259的ICW3的内容分别为（）
A、24H
B、42H
C、00H，01H
D、02H，05H
10、根据下面提供的某8086微机内存数据，则INT llH中断服务程序的入口地址是…（）
0000:0040 B3 18 8A CC 4D F8 00 F0 41 F8 00 F0 C5 18 8A CC
0000:0050 39 E7 00 F0 A0 19 8A CC 2E E8 00 F0 D2 EF 00 F0
A、F000:F84D
B、A019:8ACC
C、CC8A:19A0
D、4DF8:00F0
11、对8259A进行初始化时，必须设置的两个初始化命令字是（）
A、ICW1、ICW2
B、ICW1、ICW4
C、ICW2、ICW4
D、ICW2、ICW3
12、若8259A的ICW2设置为28H，则从IR3引入的中断请求的中断类型码是（）
A、2CH
B、2AH
C、2BH
D、2DH
二、填空题
1、8259A有两种中断触发方式：__电平触发___和___边沿触发___
2、对于8259A的中断请求寄存器IRR，当某一个IR i端呈现____有效电平______时，则表示该端有中断请求。
3、在8088系统中，若某外设的中断类型号为75h，则中断服务子程序的入口地址应该存放在内存地址___001D4___到__001D7_中，其中入口地址的段地址存放在__001D6和001D7__单元中，入口地址的偏移地址存放在_001D4和001D5__单元中
4、8086/8088CPU的可屏蔽中断请求信号INTR的有效电平是__高电平__，非屏蔽中断请求信号NMI是__上升沿___
三、简答题
1、某8088系统只用一片8259A，若该8259A的中断请求信号采用电平触发方式，普通全嵌套中断优先级，数据总线无缓冲，自动中断结束方式，并且中断类型码为20H~27H，请写出它的初始化命令字ICW1、ICW
2、ICW2
答：ICW1：00011011B；ICW2：00100000B；ICW4：00000011B
2、若中断类型号为35H的中断处理程序放在存储器从
5566H：7788H开始的地方，则内存000D4~000D7连续4个单元的内容依次是什么？
答：依次是88H、77H、66H和55H。
