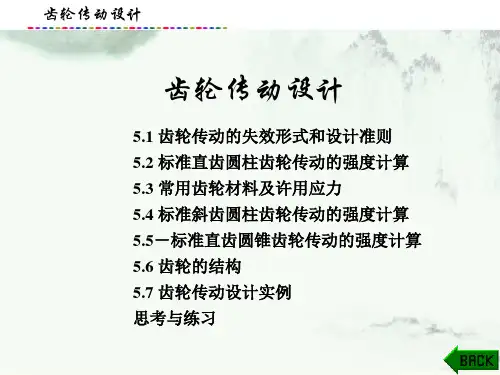

机械设计—学做一体化课件:齿轮传动设计
齿轮传动设计
两齿轮啮合时,可以近似看做两圆柱体的接触,两 圆柱体 的半径即接触点齿廓的曲率半径。由于齿轮点 蚀发生在节 点附近的齿根表面,为了简化计算,就按两 轮齿在节点接触时 计算其接触应力。两轮齿在节点 C 处的曲率半径(见图5-3) 为
设计任务中的机械传动装置主要由带传动、链传动和齿 轮传动所组成,其中齿轮传动零 部件安装在由箱体形成的密 闭空间里,与箱体共同构成齿轮减速器。齿轮减速器是整个 传动 装置的核心部分,齿轮传动零部件为减速器的内传动部 分,其参数对减速器的形状尺寸起决 定作用。
齿轮传动设计
图5-0 设计任务———齿轮传动
齿轮传动设计
(4)齿面胶合。在重载传动中,由于齿面压力很大,润滑油 膜容易破裂,造成齿面金属直 接接触,在接触处产生局部高温, 致使两轮齿面焊在一起,齿轮继续转动时,较软的齿面被 撕出 沟纹,见图5-1(d),这种现象称为胶合。
齿轮传动设计
(5)齿面塑性变形。塑性变形属于轮齿永久变形,是由于 在过大的应力作用下,轮齿材 料处于屈服状态而产生的齿面 或齿体塑性流动所形成的。当轮齿材料较软、载荷很大时, 轮 齿在啮合过程中,齿面油膜被破坏,摩擦力增大,而塑性流动 方向和齿面所受摩擦力的方向 一致,齿面表层的材料就会沿 着摩擦力的方向产生塑性变形。齿面塑性变形常发生在齿面 材 料较软、低速重载的传动中。常出现在低速重载、频繁 启动和过载传动中。主动轮齿上所受 摩擦力是背离节线分 别朝向齿顶及齿根作用的,故产生塑性变形后,齿面沿节线处 变成凹 槽。从动轮齿 上 所 受 的 摩 擦 力 方 向 则 相 反,产 生 塑 性 变 形 后,齿 面 沿 节 线 处 形 成 凸 脊, 见图5-1(e)
单级斜齿圆柱齿轮减速器的设计计算说明书
课程设计指导课程名称:机械零件课程设计标题:带式输送机齿轮减速器班级:X班,XXXX,XXXX专业姓氏:XXXX编号:XXXXX讲师:XXXXX评估结果:老师的评语:讲师签名:目录一、设计任务书二。
设计目的三。
运动参数的计算、原动机的选择四。
链传动的设计和计算齿轮传动的设计和计算不及物动词轴的设计与计算低速轴的设计高速轴的设计和检查七。
检查滚动轴承的选择八。
键的选择和检查九。
联轴器的选择和计算XI。
润滑方式、润滑油品牌和密封装置的选择十二。
设计总结十三。
参考文献一.程序1.设计题目:带式输送机齿轮减速器2.传动装置示意图1.马达2。
耦合3。
单级螺旋圆柱形减速器4。
链传动5。
驱动辊6。
移动带3.使用条件1)使用寿命10年,两班倒(每年300天);2)负荷有轻微冲击;3)运输物品和货物;4)传输不可逆。
4.原始条件1)工作机输入功率为3.5KW2)工作机的输入速度为160转/分。
二。
设计目标(1)培养理论联系实际的设计思想,分析解决机械设计、选型、验算的知识。
(2)培养学生的机械设计技能,使其能够独立分析和解决问题。
树立正确的设计思想,重点学习典型齿轮减速器的工作原理和动态计算特点,为以后的实际工作打下基础。
(3)基本设计技能的培训,如查阅设计资料(手册、标准和法规等。
),计算、应用和使用经验数据,进行经验估计和处理数据。
进一步培养学生的CAD制图能力和撰写设计说明书等基本技能。
完成工程技术人员在机械设计方面所必需的设计能力的培训。
3.运动参数的计算和原动机的选择。
一、电机的选择1.运动参数的计算和电机的选择。
(1)查表可知各传动机构的传动效率如下表所示:效率因此,机构的总传动效率由上表计算得出。
总计= 0.992×0.99×0.97×0.96×0.97×0.96 = 0.84计算电机功率电力=3.5/0.84=4.17(千瓦)(2)选择电机a)根据电机转速、电机所需工作功率Pd,考虑传动装置尺寸、重量传动比、价格等因素,根据《机械设计手册》第167页表12-1,电机型号为Y132S1-2,额定功率5.5KW,满载转速2900 r/min。
机械课程设计带传动
+前言目的1、综合运用机械设计及其他先修课的知识,进行机械设计训练,使已学知识得以巩固、加深和扩展;2、学习和掌握通用机械零件、部件、机械传动及一般机械的基本设计方法和步骤,培养学生工程设计能力和分析问题,解决问题的能力;3、提高学生在计算、制图、运用设计资料(手册、图册)进行经验估算及考虑技术决策等机械设计方面的基本技能和机械CAD技术;4、课程设计相当于一个小型的工程设计项目,学生相当于项目经理。
作为一个项目经理,应该能够对项目的接题、准备、规划、实施等环节进行统一的规划,为将来做实际工程项目奠定基础。
·内容设计一般机械中的传动装置,如带式运输机的带-单级斜齿圆柱齿轮减速器,双级斜齿圆柱齿轮减速器等。
主题设计贵州大学设计者:学号:指导教师:二○○九年一月日第一部分任务书各设计小组原始数据5 2500 0.65 280 12 3500 0.70 300 19 4000 0.80 3206 2500 0.65 300 13 3600 0.70 280 20 4000 0.85 3307 3000 0.70 280 14 3600 0.75 290 21 4200 0.90 350(每组数据供2人使用)本组数据为第7组数据第二部分初拟方案根据任务书的基本要求,应该使用二级降速,传动装置示意图:第三部分计算设计和结构设计一,选择电动机,确定传动方案及计算运动参数(一)电动机的选择1,计算带式运输机所需功率Pw=FV/1000η=3000×0.70/1000×1=2.1Kw (η工作机传动效率为1)2,初估电动机额定功率P电动机所需输出的功率Pd=Pw/ =2.1/0.9=2.33Kw (初选实际效率为 0.9) 3,选用电动机查表2.1选用Y132M-8电动机,其主要参数如下(二)传动比的分配及转速校核 1,总传动比 运输机驱动滚筒转速w n =60 ×1000×V/πD=60×1000×0.7/(3.14×280)=47.75r/min总传动比i*=w m n n /=710/47.75=14.86912,传动比分配,带轮直径、齿轮齿数和链轮齿数的确定 本方案采用皮带轮、一级齿轮和链传动,一般情况下带传动的传动比小于齿轮传动的传动比,总传动比i *=14.8691。
带式运输机上的单级圆柱齿轮减速器(斜齿)设计
目录一设计题目 (3)二应完成的工作 (3)三传动装置总体设计方案 (3)1.电动机的选择 (4)2.确定传动装置的总传动比和分配传动比 (3)3.计算传动装置的运动和动力参数 (5)4.V带的设计和带轮设计 (6)5.齿轮的设计 (6)6.传动轴承和传动轴的设计 (9)7.键的设计和计算 (14)8.箱体结构的设计 (15)9. 润滑密封设计 (17)四. 设计小结 (18)五参考资料. (18)一、设计题目带式运输机上的单级圆柱齿轮减速器(斜齿)5643121-电动机2-带传动3-减速器4-联轴器5-滚筒6-传送带给定数据及要求:已知条件:运输带拉力F(N)=2600 N.m;运输带工作速度v=1.6m/s;滚筒直径D=450mm;二、应完成的工作1.减速器装配图1张;2.零件工作图1—2张(从动轴、齿轮)3.设计说明书1份。
三、传动装置总体设计方案:1. 组成:传动装置由电机、减速器、工作机组成。
2. 特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。
3. 确定传动方案:考虑到电机转速高,传动功率大,将V带设置在高速级。
其传动方案如下:初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V 带传动和一级圆柱斜齿轮减速器 传动装置的总效率总η1η为V 带的传动效率, 2η为轴承的效率,3η为对齿轮传动的效率,(齿轮为7级精度,油脂润滑)4η为联轴器的效率,5η为滚筒的效率 查机械设计手册知:η带=0.96 η齿=0.97 η轴=0.98 η联=0.99 η卷=0.96 ηα=η带η齿η4轴η联η卷=0.96*0.97*0.984*0.99*0.96 =0.81631.电动机的选择工作机功率: P w =F N V/1000=2600*1.6/1000=4.16kw 电动机功率: P d = P w /ηa =4.16/0.8163=5.10kw 滚筒轴工作转速:n =Dπ60v 1000⨯=4501.6601000⨯⨯⨯π=67.94r/min ,经查表按推荐的传动比合理范围,V 带传动的传动比i =2~4,一级圆柱斜齿轮减速器传动比i =3~6,则总传动比合理范围为i '总=6~24,电动机转速的可选范围为电动机n =i '总×n =(6~24)×69.94r/min =419.64~1678.56r/min 。
齿轮传动设计模板
?
H
?
336 (i ? 1) 3 T1K 单级传ib动a :2 i≤
? 8
??
H?
i>8: 多级传动
(2) 齿宽系数 ? a
(3)接触应力 ? H 和许用接触应力 ?? H ?
? H1 ? H2
相等
?? ? ?? ? 考轻一虑 型 般???H结::Hlim?构00??..??24H紧S查~HHl1i凑m0图.4和14载? 1荷0 集H中2
试设计此高速级传动( 采用软齿面) 。
a ? (i ? 1)3
(
336
?? H
?)
2
KT 1
? ai
? ? ? F 1 ?
2 KT1YF 1 bm 2 z1
?
?F
1
? ? ? F 2 ?
2 KT1YF 2 bm 2 z1
?
?
F1
YF 2 YF1
?
?F
2
表14-1
a ? (i ? 1)3
336
( ?? H
?) 2
KT 1
? ai
? ? ? F 1 ?
2 KT1YF1 bm 2 z1
?
?F
1
? ? ? F 2 ?
2 KT1YF 2 bm 2 z1
?
?
F1
YF 2 YF1
?
?F
2
七、齿轮传动链的设计
1.传动型式 2.传动比 3.确定参数 4.结构设计
1. 传动型式的选择
v≤5m/s
v≤50m/s,承载能力大,传动均匀, 冲击和噪音小,有轴向力
结构条件、精度要求、工作速度、传动平稳性、噪音、 工艺性、传动效率、润滑
一级圆柱齿轮减速器》 设计说明书
机械设计课程设计
《一级圆柱齿轮减速器》
设计说明书
姓名
学号
学院机械电气化工程学院
专业机械设计及其自动化
班级
指导教师张涵
<<机械设计基础>>课程设计任务书
目录
一前言 (3)
二设计题目 (5)
三电动机的选择 (6)
四传动装置动力和运动参数 (7)
五传动零件的设计计算 (9)
六减速器轴的设计 (17)
七滚动轴承的验算 (24)
八键的选择的验算 (26)
九联轴器的选择 (26)
十铸铁减速器结构主要尺寸 (28)
十一小结 (29)
十二致谢 (29)
十三参考文献 (30)
1.设计任务书
1.1设计任务
设计一用于带式运输机上的三角带——单级圆柱齿轮减速器,传动系统为采用两级圆柱齿轮减速器和圆柱齿轮传动。
1.2原始数据
运输带拉力:F=4750N
运输带速度:V=1.6m/s
卷筒直径:D=390mm
1.3工作条件
工作机空载启动,载荷变化不大,单向运转使用期限10年,每天工作8小时,每年工作300天。
运输带允许速度误差±5%。
2.传动系统的方案拟定
传动方案如图:
)
Z )可根据公式计算。
单级斜齿圆柱齿轮传动设计加链传动
优秀设计机械设计课程设计说明书设计题目:单级斜齿圆柱齿轮传动设计+链传动系别:机械工程系专业班级:学生姓名:xxx指导老师:xxx完成日期:目录一.设计任务书二.前言三.运动学与动力学计算1.电动机的选择计算2.各级传动比的分配3.计算各轴的转速,功率及转矩,列成表格四.传动零件设计计算五.齿轮的设计及计算六.轴与轴承的计算与校核七.键等相关标准键的选择八.减速器的润滑与密封九.箱体的设计十.设计小结十一.参考资料机械设计课程设计任务书设计题目:单级斜齿圆柱齿轮传动设计+链传动原始数据:F=2600N F:输送带拉力;V=1.5m/s V:输送带速度;D=400mm D:滚筒直径。
设计工作量:1.设计说明书一份2.二张主要零件图(CAD)3.零号装配图一张工作要求:输送机连续工作,单向提升,载荷平衡两班制工作,使用年限10年,输送带速度允许误差为±5%。
运动简图:(见附图)二.前言分析和拟定传动方案机器通常由原动机、传动装置和工作装置三部分组成。
传动装置用来传递原动机的运动和动力、变换其运形式以满足工作装置的需要,是机器的重要组成部分。
传动装置的传动方案是否合理将直接影响机器的工作性能、重量和成本。
满足工作装置的需要是拟定传动方案的基本要求,同一种运动可以有几种不同的传动方案来实现,这就是需要把几种传动方案的优缺点加以分析比较,从而选择出最符合实际情况的一种方案。
合理的传动方案除了满足工作装置的功能外,还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。
所以拟定一个合理的传动方案,除了应综合考虑工作装置的载荷、运动及机器的其他要求外,还应熟悉各种传动机构的特点,以便选择一个合适的传动机构。
因链传动承载能力低,在传递相同扭矩时,结构尺寸较其他形式大,但传动平稳,能缓冲吸振,宜布置在传动系统的高速级,以降低传递的转矩,减小链传动的结构尺寸。
故本文在选取传动方案时,采用链传动。
众所周知,链式输送机的传动装置由电动机、链、减速器、联轴器、滚筒五部分组成,而减速器又由轴、轴承、齿轮、箱体四部分组成。
链式运输机传动装置-课程设计
链式运输机传动装置-课程设计课程设计说明书课程名称:机械设计设计题目:链式运输机传动装置院系:机械工程系学生姓名:XXX学号:XXX专业:机械制造设计及其自动化班级:08级数控(1)班指导教师:XX目录第1章设计任务书第2章设计步骤1.传动方案的拟定2.电动机的选择3.传动装置的总传动比和各级传动比的分配4.传动装置运动和动力参数的计算5.传动零件的设计计算1.高速轴齿轮的设计计算2.低速轴齿轮的设计计算6.斜齿圆柱齿轮的作用力计算7.轴的设计计算8.滚动轴承的选择及寿命计算9.键联接的选择和验算10.联轴器的选择计算11.箱体结构的设计12.润滑密封设计第3章设计小结第4章参考资料第1章设计任务书设计题目:链式运输机传动装置设计要求:1.拟定传动关系:由电动机、减速器、联轴器、工作机构成;2.工作条件:链式运输机采用两班制工作,连续工作不超过3小时,然后停歇1小时,双向传动,工作中受中等震动,工作年限5年,同时要求电动机轴线与驱动链轮轴线平行;3.原始数据:①工作机输入功率为4.6KW②工作机轴输入转速为160r/min4.工作示意图:如下图所示课程设计要求每个学生完成以下工作:1.减速器装配图一张(A1纸);2.零件工作图两张(A3纸);3.计算说明书一份。
参考文献阅读:1.《机械设计》(第四版)XXX主编,高等教育出版社;2.《机械设计课程设计》XXX主编,XXX;3.《机械原理》(第七版)XXX主编,高等教育出版社;4.《机械制图》XXX、XXX主编,XXX;5.《减速器设计实例精解》XXX主编,机械工业出版社;6.《互换性与技术测量》XXX主编,XXX。
工作计划:1.第一阶段:设计准备和传动装置的总体设计(2天);2.第二阶段:装配图设计(9天);3.第三阶段:零件工作图设计(3天);4.第四阶段:整理和编写计算说明书和设计总结和答辩(1天)。
第2章设计步骤1.传动方案的拟定本设计采用由电动机、减速器、联轴器、工作机构成的传动方案。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
单级斜齿圆柱齿轮链传动设计书二.前言分析和拟定传动方案机器通常由原动机、传动装置和工作装置三部分组成。
传动装置用来传递原动机的运动和动力、变换其运形式以满足工作装置的需要,是机器的重要组成部分。
传动装置的传动方案是否合理将直接影响机器的工作性能、重量和成本。
满足工作装置的需要是拟定传动方案的基本要求,同一种运动可以有几种不同的传动方案来实现,这就是需要把几种传动方案的优缺点加以分析比较,从而选择出最符合实际情况的一种方案。
合理的传动方案除了满足工作装置的功能外,还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。
所以拟定一个合理的传动方案,除了应综合考虑工作装置的载荷、运动及机器的其他要求外,还应熟悉各种传动机构的特点,以便选择一个合适的传动机构。
因链传动承载能力低,在传递相同扭矩时,结构尺寸较其他形式大,但传动平稳,能缓冲吸振,宜布置在传动系统的高速级,以降低传递的转矩,减小链传动的结构尺寸。
故本文在选取传动方案时,采用链传动。
众所周知,链式输送机的传动装置由电动机、链、减速器、联轴器、滚筒五部分组成,而减速器又由轴、轴承、齿轮、箱体四部分组成。
所以,如果要设计链式输送机的传动装置,必须先合理选择它各组成部分,下面我们将一一进行选择。
三.运动学与动力学的计算第一节选择电动机电动机是常用的原动机,具体结构简单、工作可靠、控制简便和维护容易等优点。
电动机的选择主要包括选择其类型和结构形式、容量(功率)和转速、确定具体型号。
(1)选择电动机的类型:按工作要求和条件选取Y系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。
(2)选择电动机的容量:工作所需的功率:P d = P w/ηP w = F*V/(1000ηw)所以:P d = F*V/(1000η*ηw)由电动机至工作机之间的总效率(包括工作机的效率)为η*ηw = η1*η2*η2*η3*η4*η5*η6式中η1、η2、η3、η4、η5、η6分别为齿轮传动、链传动、联轴器、卷筒轴的轴承及卷筒的效率。
取η1= 0.96、η2= 0.99、η3=0.97、η4= 0.97、η5 = 0.98、η6 = 0.96 ,则:η*ηw = 0.96×0.99×0.99×0.97×0.97×0.98×0.96 =0.832所以:P d = F*V/1000η*ηw = 2600×1.5/(1000×0.832) kW = 4.68 kW 根据Pd选取电动机的额定功率P w使P m = (1∽1.3)P d = 4.68∽6.09 kW由查表得电动机的额定功率P w = 7.5 kW(3)确定电动机的转速:卷筒轴的工作转速为:n w = 60×1000V/πD = 60×1000×1.5/(3.14×400) r/min = 71.66r/min 按推荐的合理传动比围,取链传动的传动比i1 = 2 ∽ 5,单级齿轮传动比i2 = 3 ∽ 5则合理总传动比的围为: i = 6 ∽ 25故电动机的转速围为:n d = i*n w = (6∽25)×71.66 r/min = 429.96 ∽ 1791.5r/min符合这一围的同步转速有750 r/min 、1000 r/min 、1500 r/min ,再根据计算出的容量,由附表5.1查出有三种适用的电动机型号,其技术参数及传动比的比较情况见下表。
适合。
因此选定电动机型号为Y160M-6,所选电动机的额定功率Ped = 7.5 kW ,满载转速nm = 970 r/min ,总传动比适中,传动装置结构紧凑。
所选电动机的主要外形尺寸和安装尺寸如下表所示。
第二节 计算总传动比并分配各级传动比电动机确定后,根据电动机的满载转速和工作装置的转速就可以计算传动装置的总传动比。
(1) 计算总传动比:i = n m /n w = 970/71.66 = 13.54(2) 分配各级传动比:为使链传动的尺寸不至过大,满足i b <i g ,可取i b =3.5 ,则齿轮的传动比:i g = i /i b = 10.15/ 3.5 = 3.87(3) 计算传动装置的运动和动力参数:各轴的转速n Ι= n m /i b = 970/3.87 = 250.65 r/min n Π= n Ι/i g = 250.65/3.5 = 71.62 r/minn w = n Π = 71.62 r/min各轴的功率P Ι= P m *η1 = 7.5×0.96 = 7.2 kWP Π=P Ι*η2 *η3 = 7.2×0.99×0.97 =6.914 kW P w = P Π*η2*η4 = 6.914×0.99×0.97 = 6.64 kW(4 ) 各轴的转矩电动机的输出轴转矩 T dT d = 9550×P m /n m =9550×7.5/970 = 73.84 Nm其他轴转矩T Ι= 9550×P Ι/n Ι = 9550×7.2/250.65 = 274.33 Nm T Π= 9550×P Π/n Π= 9550×6.914/71.62 = 921.93Nm T w = 9550×P w /n w = 9550×6.64/71.62= 885.34 Nm第三节 各轴的转速,功率及转矩,列成表格四、传动零件的设计计算链传动是由链条和链轮构成,链条由许多链节构成,带齿的大,小轮安装在两平行轴上。
链传动属于啮合运动优点有:1)传动比准确,传动可靠,紧力小,装配容易,轴与轴承的载荷较小,传动的效率较高,可达98%;2)与齿轮传动比较有较大的中心距;3)可在高温和润滑油环境工作,也可用于多灰尘的环境。
下面就是改链传动零件的计算:五.齿轮的设计计算六.轴与轴承的设计计算及校核轴的设计及键联接的选择与校核轴主要用来支承作旋转运动的零件,如齿轮、带轮,以传递运动和动力。
本减速器有两根轴,根据设计要求,设计的具体步骤、容如下:轴的结构设计主要有三项容:(1)各轴段径向尺寸的确定;(2)各轴段轴向长度的确定;(3)其它尺寸(如键槽、圆角、到角,退刀槽等)的确定。
(1) 径向尺寸的确定如上草图所示,从轴段1d =35㎜开始,逐段选取相邻轴段的直径。
2d 起定位固定作用,定位轴肩高度h 可在(2~3)C 围经验选取(C 为大链轮孔倒角尺寸,取C=1㎜),故2d =1d +2h ≥35+2×(1×1)=37 mm,按轴的标准直径系列取2d =37mm 。
3d 与轴承径相配合,考虑安装方便,结合轴的标准直径系列并符合轴承径系列,取3d =40 mm ,选定轴承代号为7408AC 。
4d 起定位作用,上套挡油环,按轴的标准直径系列,取4d =45 mm 。
d 5即为小齿轮部分,将5d 作为分度圆的直径,即5d =59.51 mm 。
1d =35㎜2d =37mm 3d =40 mm4d =45 mm 5d =59.51mm6d =45 mm 7d =40㎜ 1b =35㎜1L =110㎜2L =35 mm3L =25mm4L =20mm5L =35mm七、键等相关标准键的选择标准键的选择包括键的选择,联轴器的选择,螺栓、螺母、螺钉的选择,销的选择、垫圈、垫片的选择。
(1)键的选择查表4-1(机械设计基础课程设计)Ι轴与齿轮相配合的键:b = 12 mm, h = 8 mm, t = 5.0mm, t1=3.3mmΠ轴与大齿轮相配合的键:b = 18mm, h = 11mm, t = 7.0mm, t1 = 4.4mmΠ轴与联轴器相配合的键:b = 14mm, h = 9mm, t = 5.5mm, t 1= 3.8mm(2)联轴器的选择根据轴设计中的相关数据,查表4-1(机械设计基础课程设计),选用联轴器的型号为HL2, GB5014 – 85。
(3)螺栓、螺母、螺钉的选择考虑到减速器的工作条件,后续想体的附件的结构,以及其他因素的影响选用螺栓GB5782 – 86, M6*25和GB5782 – 86, M10*35 ,GB5782 – 86, M10*25三种。
选用螺母GB6170 – 86, M10和GB6170 – 86, M12两种。
选用螺钉GB5782 – 86, M6*25和GB5782 – 86, M6*30两种。
八、减速器的润滑与密封1、传动件的润滑浸油润滑:浸油润滑适用于齿轮圆周速度V≤12m/s的减速器。
为了减小齿轮的阻力和油的升温,齿轮浸入油中的深度以1∽2个齿高为宜,速度高时还应浅些,在0.7个齿高上下,但至少要有10mm,速度低时,允许浸入深度达1/6∽1/3的大齿轮顶圆半径。
油池保持一定深度,一般大齿轮齿顶圆到油池底面的距离不应小于30∽50mm。
以免太浅会激起沉积在箱底的油泥,油池中应保持一定的油量,油量可按每千瓦约350∽700cm3来确定,在大功率时用较小值。
2、滚动轴承的润滑:减速器中滚动轴承的润滑应尽可能利用传动件的润滑油来实现,通常根据齿轮的圆周速度来选择润滑方式,本设计采用润滑脂润滑,并在轴承侧设置挡油环,以免油池中的稀油进入舟车功能而使润滑脂稀释。
3、润滑剂的选择:润滑剂的选择与传动类型、载荷性质、工作条件、转动速度等多种因素有关。
轴承负荷大、温度高、应选用粘度较大的润滑油。
而轴承负荷较小、温度低、转速高时,应选用粘度较小的润滑油,一般减速器常采用HT-40,HT-50号机械油,也可采用HL-20,HL-30齿轮油。
当采用润滑脂润滑时,轴承中润滑脂装入量可占轴承室空间的1/3~1/2。
4、减速器的密封:减速器的密封是为了防止漏油和外界灰尘和水等进入常见的漏油部位有分箱面、轴头、盖端及视孔盖等。
分箱面的密封,可在箱体剖分面上开回油槽,轴伸出处密封的装置有垫圈,O型橡胶圈和唇形密封圈。
九、箱体结构设计一、小型圆柱齿轮,为了使结构紧凑,重量较轻,采用整体式箱体,它的材料为HL150。
十、设计小结在申爱琳老师的耐心指导下,以及各位同学的讨论中,经过两周多时间的设计,本课题——单级斜齿圆柱齿轮传动设计+链传动。
其说明书的编写终于完成。
本设计虽然较简单,但通过这一设计实践,我感到自己在这方面仍存在许多不足之处,对于我的本次设计,我觉得设计计算部分非常认真,该方案结构简单,易于加工,装配。
且经济实用,可适用于精度要求不高的场所。
同时也存在有一些尺寸设计方面的误差,对材料的选择也并非完全合理。
