D触发器及其应用实验报告

实验五D触发器及其应用

实验人员：班号：学号：

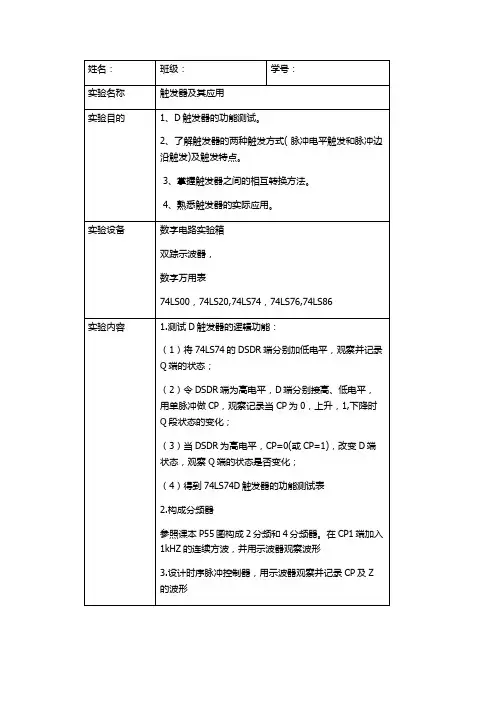

一、实验目的

1、熟悉D触发器的逻辑功能；

2、掌握用D触发器构成分频器的方法；

3、掌握简单时序逻辑电路的设计

二、实验设备

74LS00 ，74LS74，数字电路实验箱，数字双踪示波器，函数信号发生器

三、实验内容

1、用74LS74（1片）构成二分频器、四分频器，并用示波器观察波形；

74LS74是双D触发器（上升沿触发的边沿D触发器），其管脚图如下：

其功能表如下：

○1构成二分频器：用一片74LS74即可构成二分频器。实验电路图如下：

○2构成四分频器：需要用到两片74LS74。实验电路图如下：

2、实现如图所示时序脉冲（用74LS74和74LS00各1片来实现）

将欲实现功能列出真值表如下：

Q 1n+1=Q 0n

=D 1 Q 0n+1=Q 1n ̅̅̅̅=D 0 F ′=Q 1n Q 0n ̅̅̅̅

F =F ′∙CP

连接电路图如下：

四、实验结果

1、用74LS74（1片）构成二分频器、四分频器。示波器显示波形如下：

○

1二分频器：

○

2四分频器：

2、实现时序脉冲。示波器显示波形如下：

五、故障排除

在做“用74LS74（1片）构成二分频器、四分频器”时，连接上示波器后，发现通道二总显示的是类似于电容放电的波形，但表现出了二分频。反复排查问题均没有发现原因。最后换了一根连接示波器的线，便得到了理想的结果。

在示波器使用时想要用U盘保存电路波形，不会操作。后来在询问了同学之后才知道只需要按“print”就好。

六、心得体会

通过此次实验，我更深入地领悟了触发器的原理和用法，还复习了示波器的用法，还学会了如何保存示波器波形。
