压力变送器选型

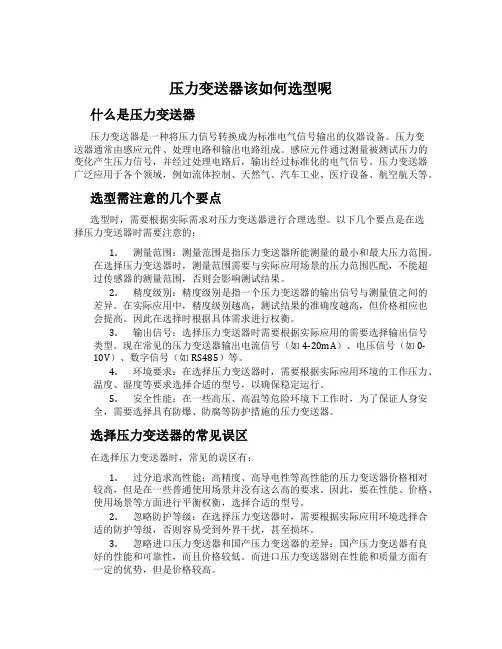

压力变送器该如何选型呢
压力变送器该如何选型呢什么是压力变送器压力变送器是一种将压力信号转换成为标准电气信号输出的仪器设备。
压力变送器通常由感应元件、处理电路和输出电路组成。
感应元件通过测量被测试压力的变化产生压力信号，并经过处理电路后，输出经过标准化的电气信号。
压力变送器广泛应用于各个领域，例如流体控制、天然气、汽车工业、医疗设备、航空航天等。
选型需注意的几个要点选型时，需要根据实际需求对压力变送器进行合理选型。
以下几个要点是在选择压力变送器时需要注意的：1.测量范围：测量范围是指压力变送器所能测量的最小和最大压力范围。
在选择压力变送器时，测量范围需要与实际应用场景的压力范围匹配，不能超过传感器的测量范围，否则会影响测试结果。
2.精度级别：精度级别是指一个压力变送器的输出信号与测量值之间的差异。
在实际应用中，精度级别越高，测试结果的准确度越高，但价格相应也会提高。
因此在选择时根据具体需求进行权衡。
3.输出信号：选择压力变送器时需要根据实际应用的需要选择输出信号类型。
现在常见的压力变送器输出电流信号（如4-20mA）、电压信号（如0-10V）、数字信号（如RS485）等。
4.环境要求：在选择压力变送器时，需要根据实际应用环境的工作压力、温度、湿度等要求选择合适的型号，以确保稳定运行。
5.安全性能：在一些高压、高温等危险环境下工作时，为了保证人身安全，需要选择具有防爆、防腐等防护措施的压力变送器。
选择压力变送器的常见误区在选择压力变送器时，常见的误区有：1.过分追求高性能：高精度、高导电性等高性能的压力变送器价格相对较高，但是在一些普通使用场景并没有这么高的要求。
因此，要在性能、价格、使用场景等方面进行平衡权衡，选择合适的型号。
2.忽略防护等级：在选择压力变送器时，需要根据实际应用环境选择合适的防护等级，否则容易受到外界干扰，甚至损坏。
3.忽略进口压力变送器和国产压力变送器的差异：国产压力变送器有良好的性能和可靠性，而且价格较低。

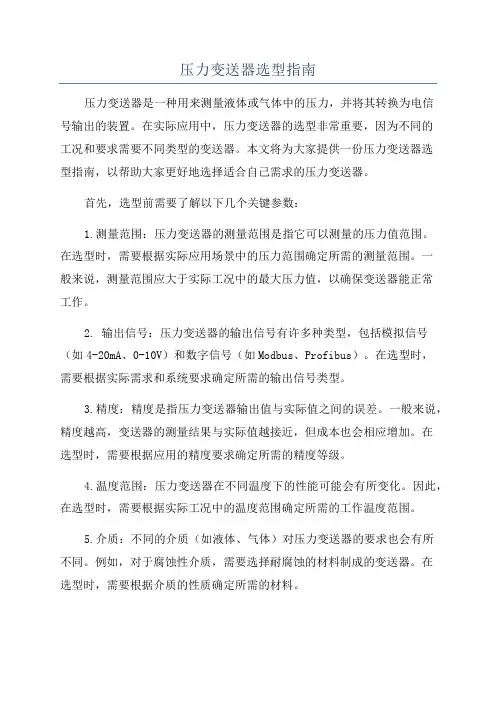

压力变送器选型指南
压力变送器选型指南压力变送器是一种用来测量液体或气体中的压力，并将其转换为电信号输出的装置。
在实际应用中，压力变送器的选型非常重要，因为不同的工况和要求需要不同类型的变送器。
本文将为大家提供一份压力变送器选型指南，以帮助大家更好地选择适合自己需求的压力变送器。
首先，选型前需要了解以下几个关键参数：1.测量范围：压力变送器的测量范围是指它可以测量的压力值范围。
在选型时，需要根据实际应用场景中的压力范围确定所需的测量范围。
一般来说，测量范围应大于实际工况中的最大压力值，以确保变送器能正常工作。
2. 输出信号：压力变送器的输出信号有许多种类型，包括模拟信号（如4-20mA、0-10V）和数字信号（如Modbus、Profibus）。
在选型时，需要根据实际需求和系统要求确定所需的输出信号类型。
3.精度：精度是指压力变送器输出值与实际值之间的误差。
一般来说，精度越高，变送器的测量结果与实际值越接近，但成本也会相应增加。
在选型时，需要根据应用的精度要求确定所需的精度等级。
4.温度范围：压力变送器在不同温度下的性能可能会有所变化。
因此，在选型时，需要根据实际工况中的温度范围确定所需的工作温度范围。
5.介质：不同的介质（如液体、气体）对压力变送器的要求也会有所不同。
例如，对于腐蚀性介质，需要选择耐腐蚀的材料制成的变送器。
在选型时，需要根据介质的性质确定所需的材料。
6.安装方式：压力变送器可以通过不同的安装方式进行安装，如法兰安装、螺纹安装、法兰螺纹安装等。
在选型时，需要根据实际安装条件确定所需的安装方式。
在了解了以上关键参数后，下面是一些常见的压力变送器选型建议：1. 如果需要远距离传输信号，可以选择4-20mA或0-10V的模拟信号输出变送器；如果需要与PLC或DCS等数字系统集成，可以选择Modbus 或Profibus等数字信号输出变送器。
2.如果应用场景的温度范围较大，可以选择具有较宽工作温度范围的压力变送器，或者选择带有温度补偿功能的压力变送器。

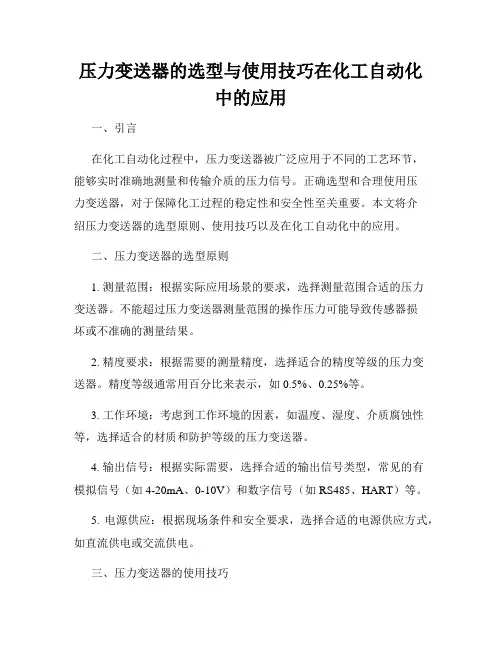

压力变送器的选型与使用技巧在化工自动化中的应用
压力变送器的选型与使用技巧在化工自动化中的应用一、引言在化工自动化过程中，压力变送器被广泛应用于不同的工艺环节，能够实时准确地测量和传输介质的压力信号。
正确选型和合理使用压力变送器，对于保障化工过程的稳定性和安全性至关重要。
本文将介绍压力变送器的选型原则、使用技巧以及在化工自动化中的应用。
二、压力变送器的选型原则1. 测量范围：根据实际应用场景的要求，选择测量范围合适的压力变送器。
不能超过压力变送器测量范围的操作压力可能导致传感器损坏或不准确的测量结果。
2. 精度要求：根据需要的测量精度，选择适合的精度等级的压力变送器。
精度等级通常用百分比来表示，如0.5%、0.25%等。
3. 工作环境：考虑到工作环境的因素，如温度、湿度、介质腐蚀性等，选择适合的材质和防护等级的压力变送器。
4. 输出信号：根据实际需要，选择合适的输出信号类型，常见的有模拟信号（如4-20mA、0-10V）和数字信号（如RS485、HART）等。
5. 电源供应：根据现场条件和安全要求，选择合适的电源供应方式，如直流供电或交流供电。
三、压力变送器的使用技巧1. 安装位置：压力变送器应安装在稳定、无振动和无冲击的位置，远离热源和振动源，并与被测介质的连接管道保持密封。
2. 清洁维护：定期对压力变送器进行清洁，保持传感器和连接部件的畅通。
避免介质堵塞传感器或污染连接部件。
3. 校准与检验：定期对压力变送器进行校准和检验，确保测量结果的准确性和稳定性。
可使用标准压力表或专业的校验设备进行校验。
4. 防雷保护：在雷电较为频繁的区域，应对压力变送器进行适当的防雷保护，如接地保护和防雷装置的安装。
5. 避免超压：在使用过程中，避免超过压力变送器的最大工作压力范围，以免损坏传感器。
可采取限压装置或增设安全阀等措施。
四、压力变送器在化工自动化中的应用1. 生产工艺控制：压力变送器用于监测和控制化工过程中的压力变化，实现生产工艺的精确控制。
如在反应釜中，通过监测压力变送器的输出信号，实时调节进料阀门，控制反应过程的压力。

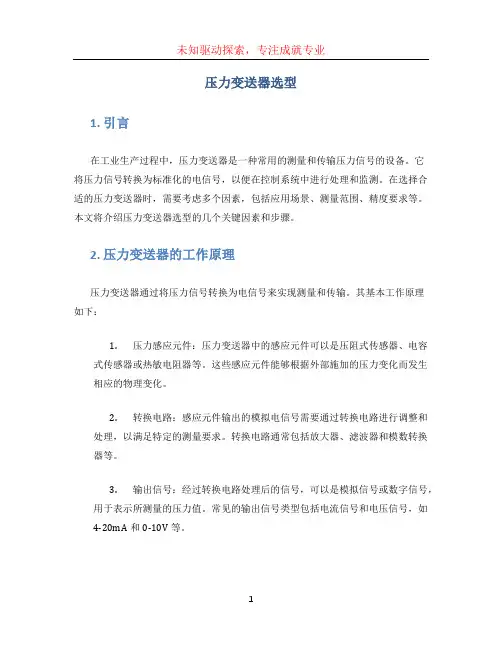

压力变送器选型
压力变送器选型1. 引言在工业生产过程中，压力变送器是一种常用的测量和传输压力信号的设备。
它将压力信号转换为标准化的电信号，以便在控制系统中进行处理和监测。
在选择合适的压力变送器时，需要考虑多个因素，包括应用场景、测量范围、精度要求等。
本文将介绍压力变送器选型的几个关键因素和步骤。
2. 压力变送器的工作原理压力变送器通过将压力信号转换为电信号来实现测量和传输。
其基本工作原理如下：1.压力感应元件：压力变送器中的感应元件可以是压阻式传感器、电容式传感器或热敏电阻器等。
这些感应元件能够根据外部施加的压力变化而发生相应的物理变化。
2.转换电路：感应元件输出的模拟电信号需要通过转换电路进行调整和处理，以满足特定的测量要求。
转换电路通常包括放大器、滤波器和模数转换器等。
3.输出信号：经过转换电路处理后的信号，可以是模拟信号或数字信号，用于表示所测量的压力值。
常见的输出信号类型包括电流信号和电压信号，如4-20mA和0-10V等。
3. 压力变送器选型的关键因素在选择合适的压力变送器时，需要考虑以下几个关键因素：3.1 应用场景不同的应用场景对压力变送器的要求不同。
例如，在液位测量中，压力变送器需要具有防水、耐腐蚀和耐高温等特性；而在气体流量测量中，压力变送器需要具有高精度和快速响应的能力。
3.2 测量范围根据实际需要，选择适合的测量范围是十分重要的。
如果测量范围太大，则可能无法达到所需的精度要求；而如果测量范围太小，则可能无法满足实际应用中的压力变化。
3.3 精度要求不同的应用对压力测量的精度要求不同。
一般来说，高精度的压力变送器成本更高。
因此，在选型过程中，需要权衡精度要求与成本之间的关系。
3.4 输出信号类型根据控制系统的要求，选择合适的输出信号类型也是很重要的。
常见的输出信号类型有电流信号（如4-20mA）和电压信号（如0-10V）。
需要根据实际情况来确定哪种类型更为适合。
4. 压力变送器选型步骤下面是一个简单的压力变送器选型步骤，供参考：1.确定应用场景：了解实际应用场景的环境特点和要求。

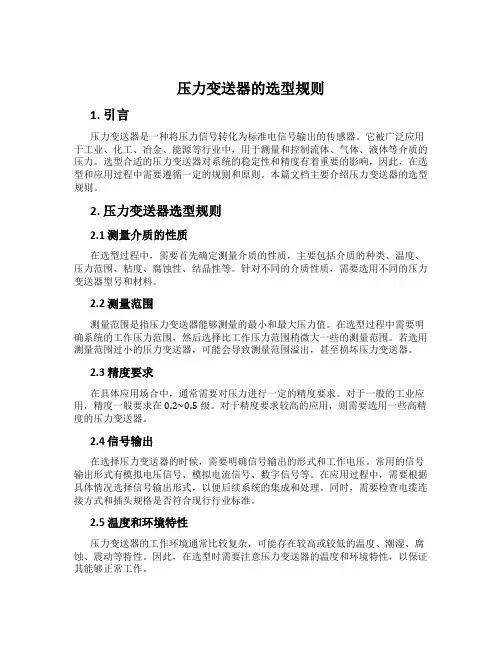

压力变送器的选型规则
压力变送器的选型规则1. 引言压力变送器是一种将压力信号转化为标准电信号输出的传感器。
它被广泛应用于工业、化工、冶金、能源等行业中，用于测量和控制流体、气体、液体等介质的压力。
选型合适的压力变送器对系统的稳定性和精度有着重要的影响，因此，在选型和应用过程中需要遵循一定的规则和原则。
本篇文档主要介绍压力变送器的选型规则。
2. 压力变送器选型规则2.1 测量介质的性质在选型过程中，需要首先确定测量介质的性质，主要包括介质的种类、温度、压力范围、粘度、腐蚀性、结晶性等。
针对不同的介质性质，需要选用不同的压力变送器型号和材料。
2.2 测量范围测量范围是指压力变送器能够测量的最小和最大压力值。
在选型过程中需要明确系统的工作压力范围，然后选择比工作压力范围稍微大一些的测量范围。
若选用测量范围过小的压力变送器，可能会导致测量范围溢出，甚至损坏压力变送器。
2.3 精度要求在具体应用场合中，通常需要对压力进行一定的精度要求。
对于一般的工业应用，精度一般要求在0.2~0.5级。
对于精度要求较高的应用，则需要选用一些高精度的压力变送器。
2.4 信号输出在选择压力变送器的时候，需要明确信号输出的形式和工作电压。
常用的信号输出形式有模拟电压信号、模拟电流信号、数字信号等。
在应用过程中，需要根据具体情况选择信号输出形式，以便后续系统的集成和处理。
同时，需要检查电缆连接方式和插头规格是否符合现行行业标准。
2.5 温度和环境特性压力变送器的工作环境通常比较复杂，可能存在较高或较低的温度、潮湿、腐蚀、震动等特性。
因此，在选型时需要注意压力变送器的温度和环境特性，以保证其能够正常工作。
2.6 安装方式在应用过程中，压力变送器的安装方式也是一个不容忽视的问题。
通常有直接安装、螺纹安装、法兰安装等方式。
它们各有优缺点，选择时需要考虑安装环境、应力方向和安装定位等因素。
3. 总结压力变送器是一种重要的工业传感器，它的选型和应用涉及到多个方面。

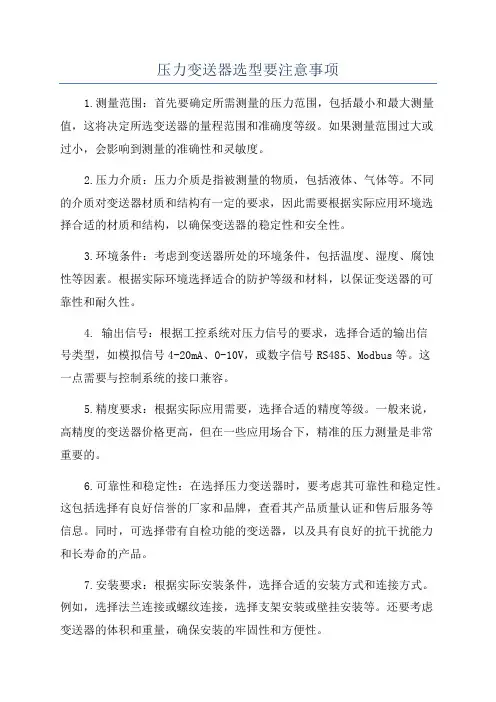

压力变送器选型要注意事项
压力变送器选型要注意事项1.测量范围：首先要确定所需测量的压力范围，包括最小和最大测量值，这将决定所选变送器的量程范围和准确度等级。
如果测量范围过大或过小，会影响到测量的准确性和灵敏度。
2.压力介质：压力介质是指被测量的物质，包括液体、气体等。
不同的介质对变送器材质和结构有一定的要求，因此需要根据实际应用环境选择合适的材质和结构，以确保变送器的稳定性和安全性。
3.环境条件：考虑到变送器所处的环境条件，包括温度、湿度、腐蚀性等因素。
根据实际环境选择适合的防护等级和材料，以保证变送器的可靠性和耐久性。
4. 输出信号：根据工控系统对压力信号的要求，选择合适的输出信号类型，如模拟信号4-20mA、0-10V，或数字信号RS485、Modbus等。
这一点需要与控制系统的接口兼容。
5.精度要求：根据实际应用需要，选择合适的精度等级。
一般来说，高精度的变送器价格更高，但在一些应用场合下，精准的压力测量是非常重要的。
6.可靠性和稳定性：在选择压力变送器时，要考虑其可靠性和稳定性。
这包括选择有良好信誉的厂家和品牌，查看其产品质量认证和售后服务等信息。
同时，可选择带有自检功能的变送器，以及具有良好的抗干扰能力和长寿命的产品。
7.安装要求：根据实际安装条件，选择合适的安装方式和连接方式。
例如，选择法兰连接或螺纹连接，选择支架安装或壁挂安装等。
还要考虑变送器的体积和重量，确保安装的牢固性和方便性。
8.价格因素：最后，需要根据实际预算来选择适合的压力变送器。
在选择过程中不能仅仅以价格为准绳，还需综合考虑前面提到的各项因素，并做出合理的判断。
综上所述，压力变送器选型要考虑多个因素，如测量范围、介质、环境条件、输出信号、精度等级、可靠性和稳定性、安装要求以及价格因素等。
通过综合考虑这些因素，选择合适的压力变送器，可以确保系统的正常运行和压力测量的准确性。
单法兰压力变送器选型安全操作及保养规程
单法兰压力变送器选型安全操作及保养规程单法兰压力变送器是一种常用于工业自动化控制系统中的仪器设备，它能够将介质的压力信号转换为标准的电流信号输出，从而实现对压力的测量、控制和保护。
为了确保单法兰压力变送器的正常运行，必须进行正确的选型、安全操作和定期保养。
本文将详细介绍单法兰压力变送器的选型、安全操作和保养规程。
一、单法兰压力变送器的选型1.根据工艺要求确定测量范围和精度等级，选择合适的变送器型号。
一般来说，测量范围应是工艺管道压力的1.2~1.5倍，精度等级应能满足工艺要求。
2.根据工艺介质性质选择合适的压力测量原理和材质。
常见的压力测量原理有：压阻式、静压式、电容式等，材质有：不锈钢、钛合金、陶瓷等。
3.根据现场环境要求确定防护等级和防腐要求。
不同的工业环境有不同的防护等级要求，如防爆、防尘、防腐等。
4.根据工艺管道的安装方式选择合适的安装方式，如直立安装、侧立安装、倒立安装等。
二、单法兰压力变送器的安全操作1.在安装前，应仔细检查变送器和附件是否完好无损，检查电气接线是否正确。
2.安装前应检查工艺管道和连接件的密封性能，确保无泄漏。
3.安装时应注意变送器的进出口方向和流向，避免错误安装导致压力测量不准确。
4.在启动前，应检查电源接线是否正确，同时检查各项指示灯的工作状态。
5.在变送器工作期间，应定期检查和校验变送器的输出信号是否准确，如有异常及时处理。
6.在停机维护时，应按照规定的程序进行，注意切断电源和介质供应，防止意外伤害。
三、单法兰压力变送器的保养规程1.定期检查变送器的密封性能，确保无泄漏现象。
可采用检漏剂或超声波检测仪器进行检测。
2.定期清洁变送器的表面和接线端子，保持清洁干燥。
可使用干净的布或刷子轻柔擦拭。
3.定期校验变送器的输出信号准确性。
可采用校验仪器进行压力校验，如有偏差需要及时调整。
4.定期检查变送器的电气接线和接线端子，确保固定牢固，接触良好。
5.定期维护变送器的连接螺纹和法兰连接件，防止松动和生锈。
压力变送器选型时需要注意以下几个参数
压力变送器选型时需要注意以下几个参数
压力变送器主要应用于一些需要测量压力的管道或储罐中，对于高压、高温、微压的测量工况中，更多的是需要关注压力变送器的参数。
老张说：很多朋友在选型的时候还是比较头疼的，选择压力变送器，要先了解现场的需求。
压力变送器选型时需要注意以下几个参数
1、首先是要确认它的测量范围，既然是测量压力，就要知道大概的量程范围是多少；
2、其次是介质与温度，这是选型压力变送器的主要技术数据；
3、最后是测量精度，像咱们宇创屹鑫老张的压力变送器的精度可分为
±0.1%FS，±0.05%FS，±0.75%FS几种，要根据现场的要求来确认；
压力变送器的选型，可以根据以上三个基本数据来确认各项参数，当然还有更细化的参数以满足现场的需求，所以不能单一的只看到价格而忽略了参数。
压力变送器哪家好，不仅仅看压力变送器品牌，其实很多的一线品牌也都是找工厂生产代工的，所以一定要找靠谱“生产”厂家。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力变送器选型
选型规则
1．根据要测量压力的类型
压力类型主要有表压、绝压、差压等。
表压是指以大气为基准，小于或大于大气压的压力；绝压是指以绝对压力零位为基准，高于绝对压力；差压是指两个压力之间的差值。
2．根据被测压力量程
一般情况下，按实际测量压力为测量范围的80%选取。
要考虑系统的最大压力。
一般来说，压力变送器器压力范围最大值应该达到系统最大压力值的1．5倍。
一些水压和过程控制，有压力尖峰或者连续的脉冲。
这些尖峰可能会达到“最大”压力的5倍甚至10倍，可能造成变送器的损坏。
连续的高压脉冲，接近或者超过变送器的最大额定压力，会缩短变送器的实用寿命。
但提高变送器额定压力会牺牲变送器的分辨率。
可以在系统中使用缓冲器来减弱尖峰，这会降低传感器的响应速度。
压力变送器一般设计成能在2亿个周期中承受最大压力而不会降低性能。
在选择变送器时可在系统性能与变送器寿命之间找到一个折中的解决方案。
3．根据被测介质
按测量介质的不同，可分为干燥气体、气体液体、强腐蚀性液体、黏稠液体、高温气体液体等，根据不同的介质正确选型，有利于延长变
送器的使用寿命。
4．根据系统的最大过载
系统的最大过载应小于变送器的过载保护极限，否则会影响变送器的使用寿命甚至损坏变送器。
通常压力变送器的安全过载压力为满量程的2倍。
5．根据需要的准确度等级
变送器的测量误差按准确度等级进行划分，不同的准确度对应不同的基本误差限(以满量程输出的百分数表示)。
实际应用中，根据测量误差的控制要求并本着使用经济的原则进行选择。
6．根据系统工作温度范围
测量介质温度应处于变送器工作温度范围内，如超温使用，将会产生较大的测量误差并影响变送器的使用寿命；在压力变送器的生产过程中，会对温度影响进行测量和补偿，以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。
在温度较高的场合，可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。
7．根据测量介质与接触材质的兼容性
在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。
8．根据压力接口形式
通常以螺纹连接(M20×1.5)为标准接口形式。
9．根据供电电源和输出信号
通常压力变送器采用直流电源供电，提供多种输出信号选择，包括4～20mA．DC；、0～5V．DC、1～5V．DC、0～10mA．DC等，可以有232或485数字输出。
10．根据现场工作环境情况及其他
是否存在振动及电磁干扰等，选型时应提供相关信息，以便采取相应处理。
在选型时，其他如电气连接方式等也可以根据具体情况予以考虑。
