供热蒸汽管道施工方案1. 引言供热蒸汽管道是城市供热系统中的重要组成部分,用于将热能输送到不同的用户。
本文档旨在介绍供热蒸汽管道的施工方案,包括施工过程、施工工艺、施工步骤等内容,以确保管道建设的质量和安全。
2. 施工过程供热蒸汽管道的施工过程主要分为设计准备、工程启动、施工执行和验收交付等阶段。
2.1 设计准备在开始供热蒸汽管道的施工之前,需要进行充分的设计准备工作。
这包括确定供热蒸汽管道的布置方案、计算管道的尺寸和材料、绘制施工图纸等。
2.2 工程启动工程启动阶段是供热蒸汽管道施工的第一步,包括设备采购、材料准备、移交施工现场等工作。
在这个阶段,需要确保施工所需的设备和材料齐全,并对现场进行前期准备工作,如清理施工区域、搭建工地临时设施等。
2.3 施工执行施工执行是供热蒸汽管道施工的核心阶段,包括开挖沟槽、安装管道、焊接接头、进行试压等工作。
在施工过程中,需要严格按照设计图纸和施工方案进行操作,确保每一步骤的质量和工艺符合要求。
2.4 验收交付施工完成后,需要进行验收交付。
这包括对管道的质量进行检查、试运行管道系统、进行保温处理等工作。
只有在验收合格后,才能正式交付使用。
3. 施工工艺供热蒸汽管道的施工工艺包括开挖、管道安装、焊接接头、试压和保温等环节。
开挖是施工的第一步,用于清理管道所需的沟槽。
开挖过程中需要注意保持沟槽的坡度和尺寸,以便后续的管道安装和操作。
3.2 管道安装管道安装是供热蒸汽管道施工的关键环节。
在安装过程中,需要根据设计要求,逐段铺设管道,并确保管道的平直和紧密连接。
根据管道的材料不同,采用相应的安装方法和固定设备。
3.3 焊接接头在管道安装完毕后,需要进行接头的焊接工作。
焊接是保证管道连接牢固的重要步骤,需要由专业的焊接工进行操作,并严格遵守焊接操作规程和安全要求。
3.4 试压施工完成后,需要进行管道的试压工作,以确保管道系统的密封性能。
试压过程中,需要用适当的压力对管道进行压力测试,并检查是否有泄漏或异常情况。
蒸汽管道安装施工方案
![蒸汽管道安装施工方案](https://img.taocdn.com/s3/m/8d6b9522cbaedd3383c4bb4cf7ec4afe05a1b17c.png)
蒸汽管道安装施工方案一、工程概述该蒸汽管道安装工程是为了满足化工厂新设备的蒸汽供应需求。
施工范围包括从蒸汽发生器到设备的蒸汽管道系统。
本文将详细介绍蒸汽管道的设计、安装、调试及验收等工作。
二、设计方案1.设计原则根据所需蒸汽流量、温度和压力等参数确定管道材质、尺寸和布置。
在设计中要考虑蒸汽的节能利用和管道的安全性。
2.材料选择蒸汽管道一般采用碳钢、不锈钢或铜等材料。
根据工作环境和蒸汽参数选择合适的管材。
3.管道布置根据设备位置和运行要求确定管道线路布置。
合理利用空间,确保管道的通畅和安全。
4.隔热材料选择蒸汽管道采用隔热材料进行保温。
根据工作温度和保温要求选择合适的保温材料。
三、施工方案1.准备工作对施工区域进行清理和平整,确保施工场地安全。
准备所需的工具和设备。
2.管道安装按照设计方案进行管道安装。
首先安装管道支架,然后根据管道布置方案进行管道连接。
连接时使用合适的连接件,如焊接、螺纹连接等。
3.阀门和附件安装根据设计要求安装阀门、疏水阀、安全阀等附件。
确保阀门的安装位置方便操作和维修。
4.隔热层施工在管道安装完成后,进行隔热层施工。
将选定的保温材料进行包裹和固定。
5.管道调试完成管道的安装后,进行管道的调试工作。
包括压力测试、泄漏检查和温度控制等工作。
四、安全措施1.施工现场要实行安全管理,对施工人员进行安全培训,确保安全操作。
2.在施工现场设置警示标识,防止外人进入施工区域,并设置安全护栏。
3.严格按照相关规范和施工图进行操作,确保施工过程的安全性和质量。
4.施工人员必须佩戴合格的劳动保护用品,并严禁违反安全操作规程。
五、验收标准1.施工单位按照设计方案进行施工,保证管道安装的准确性。
2.所有管道连接完毕后进行压力测试,确保不漏气、不漏水、不渗漏。
3.进行管道温度控制测试,确保蒸汽温度满足设备要求。
4.管道安装完成后进行验收,检查管道的外观质量和安全性。
六、总结该蒸汽管道安装施工方案包括设计方案、管道安装、阀门和附件安装、隔热层施工、管道调试、安全措施及验收标准。
蒸汽管道施工方案
![蒸汽管道施工方案](https://img.taocdn.com/s3/m/77cc3a74e55c3b3567ec102de2bd960590c6d9b3.png)
蒸汽管道施工方案蒸汽管道施工方案一、项目概况本项目为某工厂蒸汽管道的新建施工工程,工程总长度约为2000米,管道直径为32mm,设计压力为1.0MPa。
二、施工准备1. 施工前需准备好所需的材料和设备,包括管道、管件、阀门、法兰等。
2. 组织施工人员进行技术培训和安全教育,确保施工人员具备必要的技术和安全意识。
3. 按照设计要求进行场地准备,确保施工区域清理干净,排水通畅。
三、施工过程1. 管道敷设:根据设计图纸,按照施工顺序逐段敷设管道,确保管道的平直和牢固固定。
2. 管道连接:采用法兰连接方式,将管道与管道、管道与设备进行连接,确保连接牢固,不漏水。
3. 阀门安装:根据设计要求,在管道中适当位置安装阀门,用于调控和切断蒸汽流量。
4. 绝缘施工:对管道进行绝缘处理,防止蒸汽散热。
5. 检查测试:完成管道施工后,进行压力测试和泄漏检查,确保管道的安全性和可靠性。
6. 固定牢固:对已完成的管道进行固定,用支架或支吊架进行牢固固定,保证管道的稳定性和安全性。
四、安全保障1. 施工过程中要严格按照有关安全规定进行操作,对施工人员进行安全教育和监督。
2. 管道施工现场设置安全警示标志和警戒线,确保施工区域的安全。
3. 对施工现场进行严密的安全检查,消除安全隐患和防止事故发生。
五、质量保障1. 施工过程中对管道及相关设备进行严格的质量检查,确保材料和设备的质量符合要求。
2. 管道连接处需要进行泄漏测试,确保连接牢固、不漏水。
3. 施工结束后进行全面的质量验收,确保施工质量符合规定标准。
六、环保措施1. 管道施工过程中要进行垃圾分类和集中处理,避免对环境造成污染。
2. 严禁违法排污行为,对蒸汽管道施工所产生的废水、废气等进行规范处理,保护环境。
以上为蒸汽管道施工方案,施工过程中需严格按照相关规定进行操作,确保工程质量和安全。
同时,还需注意环境保护,避免对环境造成污染。
在施工过程中,如有问题及时报告和解决,保证工程顺利进行。
蒸汽压力管道施工方案
![蒸汽压力管道施工方案](https://img.taocdn.com/s3/m/b42808b5bb0d4a7302768e9951e79b8969026858.png)
蒸汽压力管道施工方案一、项目背景蒸汽压力管道是工业中常见的能量传输管道,用于将蒸汽从发生器运送到各个使用点。
蒸汽管道的施工需要严格遵守相关的法律法规和标准规范,以确保安全可靠的运行。
本文档旨在给出蒸汽压力管道施工方案,以指导施工人员进行安全高效的工作。
二、施工准备1.设计方案确认: 在施工前,需要确保蒸汽压力管道的设计方案已经得到确认,并按照设计要求进行施工。
2.材料准备: 根据设计方案中所需的材料清单,及时采购所需的管道、阀门、管件、支架等材料,并做好清点和验收工作。
3.人员培训: 对施工人员进行蒸汽压力管道相关的安全培训,确保他们熟悉工作流程和安全操作规范。
三、施工流程1.基础施工: 根据设计方案要求,首先进行管道基础的施工工作。
包括清理施工区域、土方开挖、基础打桩、浇筑混凝土等工作。
2.管道安装: 在基础施工完成后,进行管道的安装工作。
按照设计方案中的管道走向和高度要求,依次安装管道和管件。
在安装过程中,注意保持管道的水平和垂直度,确保管道的连接紧固。
3.阀门和管件安装: 在管道安装完成后,需要安装阀门和管件。
根据设计方案中的要求,将阀门和管件安装在适当的位置,并进行调整和紧固。
4.支架安装: 在管道安装完成后,需要安装支架以支撑管道。
根据设计方案中的要求,选择合适的支架类型,并按照相关规范进行安装。
5.绝热层施工: 在管道安装和支架安装完成后,需要对管道进行绝热处理。
根据设计方案要求,选择合适的绝热材料,并按照相关规范进行施工。
6.泄漏测试: 在施工完成后,进行泄漏测试以确保管道的密封性。
使用合适的方法和工具进行测试,并记录测试结果。
四、施工安全措施1.安全防护: 在施工现场设置明显的安全警示标志,并提供必要的安全防护设施,如安全帽、防护眼镜、防护手套等。
施工人员应穿戴适当的个人防护装备。
2.火源控制: 在蒸汽管道施工现场,应注意火源控制,禁止在管道附近吸烟和使用明火。
必要时,应设置专门的防火墙和防火设施。
蒸汽热力管道施工方案

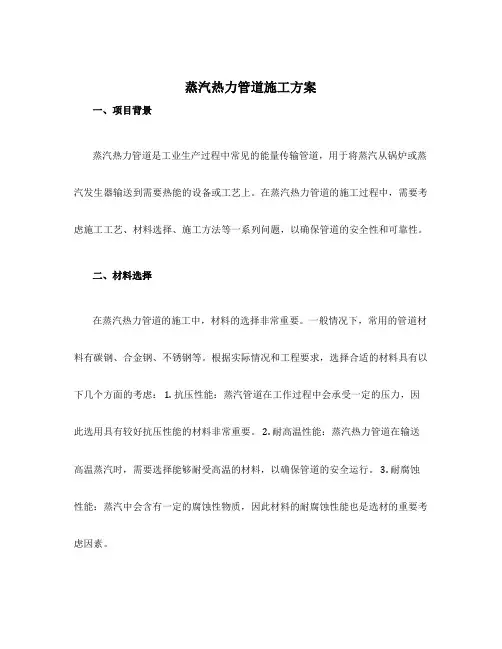

![蒸汽热力管道施工方案](https://img.taocdn.com/s3/m/306ef2cd4793daef5ef7ba0d4a7302768f996f53.png)
蒸汽热力管道施工方案一、项目背景蒸汽热力管道是工业生产过程中常见的能量传输管道,用于将蒸汽从锅炉或蒸汽发生器输送到需要热能的设备或工艺上。
在蒸汽热力管道的施工过程中,需要考虑施工工艺、材料选择、施工方法等一系列问题,以确保管道的安全性和可靠性。
二、材料选择在蒸汽热力管道的施工中,材料的选择非常重要。
一般情况下,常用的管道材料有碳钢、合金钢、不锈钢等。
根据实际情况和工程要求,选择合适的材料具有以下几个方面的考虑: 1. 抗压性能:蒸汽管道在工作过程中会承受一定的压力,因此选用具有较好抗压性能的材料非常重要。
2. 耐高温性能:蒸汽热力管道在输送高温蒸汽时,需要选择能够耐受高温的材料,以确保管道的安全运行。
3. 耐腐蚀性能:蒸汽中会含有一定的腐蚀性物质,因此材料的耐腐蚀性能也是选材的重要考虑因素。
三、施工工艺蒸汽热力管道的施工工艺包括管道的敷设、焊接、支撑等工作。
下面是施工工艺的具体步骤: 1. 管道敷设:根据设计要求,在地面或地下敷设管道。
2. 清洗和除尘:在管道敷设完毕后,进行清洗和除尘工作,确保管道内部的清洁。
3. 焊接:根据管道的连接形式,采用相应的焊接方法进行焊接工作,确保焊缝的质量和可靠性。
4. 视察和检测:在焊接完成后,进行管道的视察和检测,以确保焊接质量符合要求。
5. 防腐处理:根据管道所处环境的腐蚀情况,采用相应的防腐处理工艺,提高管道的使用寿命。
6. 支撑和固定:根据管道的重量和长度,进行管道的支撑和固定,以保证管道在使用过程中的稳定性。
四、质量控制在蒸汽热力管道施工过程中,质量控制是非常重要的环节。
以下是常用的质量控制措施: 1. 施工前准备:在施工前对材料进行检查和验收,确保材料符合要求。
2. 施工过程监控:在施工过程中,对关键节点进行监控和检测,及时发现和纠正问题。
3. 焊接质量控制:对焊接工艺进行控制,确保焊缝的质量符合要求。
4. 视察和检测:对施工完成的管道进行视察和检测,严格按照相关标准进行验收。
热电厂主蒸汽管道安装施工方案
![热电厂主蒸汽管道安装施工方案](https://img.taocdn.com/s3/m/8fe0b35ef68a6529647d27284b73f242336c3120.png)
一、工程概况本工程为某热电厂主蒸汽管道安装施工项目,主要包括主蒸汽管道的安装、焊接、试压、吹扫等工作。
工程范围包括主蒸汽管道的安装,包括管道、管件、阀门、保温等。
主蒸汽管道设计压力为2.5MPa,设计温度为450℃,管道材质为20G无缝钢管。
二、施工准备1. 技术准备:组织技术人员认真学习设计图纸和相关规范,明确施工工艺、技术要求和质量标准。
2. 材料准备:采购符合设计要求的管道、管件、阀门、保温材料等,并确保材料质量。
3. 人员准备:组织施工队伍,进行技术交底,明确各工种人员的职责。
4. 工具设备准备:准备必要的施工工具、设备,如切割机、焊接设备、压力表、试压泵等。
三、施工工艺1. 管道安装(1)清理现场,检查管道、管件、阀门等材料,确保质量合格。
(2)根据设计图纸,确定管道走向,做好管道的定位、放线工作。
(3)使用吊车或人工将管道运至安装位置,进行对口焊接。
(4)焊接过程中,严格按照焊接工艺要求进行,确保焊接质量。
2. 管道焊接(1)采用手工电弧焊进行焊接,焊条选用E5015。
(2)焊接过程中,注意控制焊接电流、电压、焊接速度等参数。
(3)焊接完成后,进行外观检查,确保焊缝无裂纹、气孔、夹渣等缺陷。
3. 管道试压(1)试压前,检查管道、阀门、法兰等连接部位,确保无泄漏。
(2)按照设计要求,将管道充满水,进行试压。
(3)试压过程中,注意观察压力表,确保管道无泄漏。
4. 管道吹扫(1)试压合格后,将管道充满水,进行水压试验。
(2)水压试验合格后,使用压缩空气进行吹扫,清除管道内的污物。
四、质量控制1. 材料质量:确保管道、管件、阀门等材料符合设计要求,并进行检验。
2. 施工质量:严格按照焊接工艺要求进行焊接,确保焊缝质量。
3. 试压质量:试压过程中,注意观察压力表,确保管道无泄漏。
4. 吹扫质量:吹扫过程中,确保管道内部无污物。
五、安全措施1. 施工现场设置安全警示标志,确保施工安全。
2. 严格遵守操作规程,确保焊接安全。
蒸汽管道安装工程施工方案
![蒸汽管道安装工程施工方案](https://img.taocdn.com/s3/m/eaf19aab162ded630b1c59eef8c75fbfc77d9427.png)
蒸汽管道安装工程施工方案一、项目概述二、施工准备1.工程人员:组建一支具备相关经验和技能的施工队伍,包括工程师、技术员、焊接工、管道安装工等。
所有工程人员应接受相关培训和安全教育。
2.施工设备:准备必要的施工设备和工具,包括电焊机、切割机、磨光机、起重机等。
3.施工材料:采购符合国家标准的优质蒸汽管道材料,如无缝钢管、弯头、法兰等。
4.施工计划:根据项目实际情况和技术要求,制定详细的施工计划,包括施工顺序、工期安排和任务分配等。
三、施工步骤1.场地准备:对施工现场进行清理和平整,确保施工地面平坦、无杂物。
2.安装支撑架:根据设计要求和施工图纸,在场地上搭建支撑架,用于支撑蒸汽管道。
3.安装管道:根据设计图纸和施工顺序,逐步安装蒸汽管道,包括短管段的连接、弯头的安装等。
在安装过程中,要进行精确的测量和调整,确保管道的准确安装。
4.焊接:对管道进行焊接连接,采用符合标准的焊接方法和工艺,保证焊缝牢固、密封性好。
5.法兰连接:对管道进行法兰连接,确保连接处的密封性。
在连接之前,需进行法兰和垫片的清洁和检查,以确保连接的质量。
6.压力测试:施工完成后,进行蒸汽管道的压力测试,确保管道的密封性和耐压性符合要求。
7.保温处理:对管道进行保温处理,以减少能量损失,提高工业生产效率。
8.安全检查:在施工结束后,进行安全检查,确保施工现场的安全,并整理相关文档和记录。
四、质量控制1.管道材料:采用符合国家标准的优质无缝钢管和相关配件。
2.管道安装:严格按照设计图纸和相关标准要求进行施工,确保管道的准确安装和焊接质量。
3.法兰连接:确保法兰连接的密封性和螺栓的紧固牢固。
4.压力测试:按照相关标准进行蒸汽管道的压力测试,确保其耐压性和密封性符合要求。
5.保温处理:保温材料的选用和施工质量应符合相关标准。
五、安全措施1.工人必须穿戴符合标准的劳动防护用具,如安全鞋、安全帽、防护眼镜等。
2.工人必须接受相关安全培训和教育,了解施工现场的危险因素和应急措施。
电厂主蒸汽管道改造施工方案
![电厂主蒸汽管道改造施工方案](https://img.taocdn.com/s3/m/d1c0569751e2524de518964bcf84b9d529ea2c7d.png)
电厂主蒸汽管道改造施工方案一、前期准备工作1.1方案编制根据电厂主蒸汽管道改造的需要,组织专业技术人员编制详细的施工方案。
方案包括施工过程、工序安排、施工机械设备及人员配备等内容。
1.2材料采购根据方案的要求,确定所需材料的种类、规格、数量,并与供应商进行洽谈与协商,确保材料的供应及时、质量可靠。
1.3施工区划划分根据施工方案,将改造区域划分为不同的施工区域,并制定施工区域的安全防护措施,确保施工期间工人的安全。
二、施工工艺及方法2.1搭建临时设施在施工区域周围搭建临时篱笆,限制人员进入施工区域,并设置施工指示牌,提示过往人员注意安全。
2.2管道拆除首先,将原有管道的蒸汽进行排空处理。
然后,采用火焰切割、热剪切等方法对原有管道进行拆除,将拆除的管道进行分类处理,确保回收利用或安全处理。
2.3新管道安装根据施工方案,将新的管道进行测量、切割、弯曲等加工处理,并进行组装,确保管道连接的牢固可靠。
在管道连接处使用合适的密封材料进行密封,确保管道无泄露现象。
2.4焊接处理根据施工方案,对管道进行必要的焊接处理。
使用合适的焊接设备和材料,确保焊接质量符合标准要求。
2.5检测与试验在新管道安装完毕后,进行管道的压力测试、超声波检测等工序,确保管道的质量符合标准要求。
2.6涂装与保护对新管道进行涂装,采用适当的防腐涂料进行涂装,确保管道表面的防腐、防腐蚀性能。
三、安全与质量控制3.1安全防护在施工期间,采用严格的安全防护措施,确保施工人员的安全。
工人必须佩戴安全帽、安全鞋,使用安全绳等防护装备。
相关人员需持证上岗。
3.2环境保护施工期间,严格遵守环保标准要求,进行废弃物的分类处理,确保施工对环境的影响最小化。
3.3施工质量控制严格按照施工方案要求进行施工,确保施工质量符合相关标准。
对关键部位进行重点检查,并及时排除施工中可能出现的问题。
四、施工进度控制4.1制定施工计划根据施工方案,制定详细的施工计划,包括每个工序的时间安排、工人配备、材料配送等。
蒸汽管道保温施工方案
![蒸汽管道保温施工方案](https://img.taocdn.com/s3/m/d11e070e842458fb770bf78a6529647d2628345a.png)
蒸汽管道保温施工方案蒸汽管道保温施工方案一、施工准备工作1. 根据设计要求,确定管道保温材料和保温层厚度,并进行相应的材料采购和准备。
2. 清理管道表面,确保管道无杂物和污垢,为保温材料的粘贴提供平整的基础。
3. 检查和修复管道上的损坏部分,并确保管道的正常运行状态。
二、保温材料施工1. 首先,根据管道的尺寸,将保温材料进行裁剪,保证其与管道的密切贴合。
2. 使用特定的胶粘剂或密封胶将保温材料固定在管道上,确保保温层的牢固性和密封性。
3. 对于大口径管道,应在保温材料的接缝处进行补强,确保接缝处的保温性能。
4. 在保温层表面涂覆一层防腐漆,以提高保温层的耐久性和抗腐蚀性能。
三、绝热层施工1. 根据设计要求,将绝热材料进行裁剪,并使用特定的胶粘剂粘贴在保温层上。
2. 绝热材料的粘贴应从管道的下部开始,逐渐向上,确保连续、均匀的覆盖整个管道表面。
3. 对于大口径管道,应使用带有密封胶的胶带进行绑扎,以保证绝热层的固定性和密封性。
4. 对于阀门、法兰和支架等特殊部位,采取额外的绝热保护措施,以减少热量的损失。
四、外护层施工1. 根据设计要求,选择合适的外护层材料,并进行裁剪和安装,保证其与绝热层的密切贴合。
2. 外护层施工时,应注意防水防潮和防腐蚀性能,以保证管道的安全和持久性。
3. 外护层施工完成后,应进行检查和测试,确保管道的保温效果和质量达到设计要求。
五、安全措施1. 在施工过程中,操作人员必须佩戴安全帽、手套、口罩等个人防护装备,确保施工的安全性。
2. 施工现场应设置明显的警示标志,以引导人员注意工作区域,并注意现场安全。
3. 在保温施工期间,应加强现场管理,防止人员和设备的错乱和摩擦,确保施工的顺利进行。
4. 施工完成后,及时清理施工现场,确保现场整洁,并进行相关验证和测试,确保工程的质量和效果。
以上是蒸汽管道保温施工方案的简要说明,具体施工步骤和注意事项应根据实际情况进行调整。
在施工过程中,应按照设计要求,合理安排施工人员和设备,并严格遵守相关的安全规定和操作规程,确保施工的顺利进行和质量的保障。
蒸汽管道施工方案
![蒸汽管道施工方案](https://img.taocdn.com/s3/m/bc9f3ad5dc88d0d233d4b14e852458fb770b38e4.png)
蒸汽管道施工方案蒸汽管道施工方案一、项目描述本项目为蒸汽管道施工工程,总工期为60天,涉及管道长度为1000米。
蒸汽管道用于输送高温高压的蒸汽,需要保证工程质量和施工安全。
二、施工准备1. 组织施工队伍和相关物料供应,并负责相关人员的培训和安全知识普及;2. 对工地进行现场勘察,了解地势和环境条件,制定施工方案;3. 建立施工现场档案,保证施工过程的记录和检查。
三、施工流程1. 施工前期准备根据设计图纸进行工程量计算,确定所需物料和设备,并制定采购计划。
同时,对施工现场进行平整处理,保证施工顺利进行。
2. 施工管道(1)确定管道布置图,制定施工节点和进度计划。
(2)安装支架根据设计图纸要求,安装适当的支架,保证管道与地面保持一定距离,避免受到外力损坏。
(3)焊接管道按照工艺要求进行管道焊接,保证焊缝牢固可靠,不得出现质量问题。
(4)验收对焊接管道进行非破坏性检测,并做好记录,确保管道质量符合标准。
3. 蒸汽管道安装(1)安装蒸汽阀门和附件根据设计图纸要求,安装蒸汽阀门和附件,确保管道正常运行。
(2)进行压力测试安装完毕后,进行压力测试,确保管道能够承受所需的蒸汽压力,不出现泄漏和破裂的情况。
(3)通水试运行对安装完毕的管道进行通水试运行,确保管道正常运行。
(4)验收对安装完毕的管道进行检查和验收,并做好记录和整理资料。
四、安全措施1. 施工人员必须穿戴好安全防护用品,严格按照操作规程进行作业;2. 施工现场设置警示标志,保证通道畅通;3. 设立专人负责安全监管,定期组织安全培训和演练;4. 严格执行施工方案,确保施工过程中安全可控;5. 检查和维护施工设备,确保其正常运行。
五、质量控制1. 根据设计图纸,施工过程中严格按照要求操作,保证工程质量;2. 施工过程中进行管道焊接的质量检查,确保焊接质量符合标准;3. 对施工环节进行全程监控,对施工过程中出现的问题及时处理和改进。
六、环境保护1. 减少排放和浪费,合理利用资源;2. 控制噪音和粉尘污染,保证周边环境的安全和卫生;3. 定期清理施工区域,保持施工现场整洁。
蒸汽管道工程施工方案
![蒸汽管道工程施工方案](https://img.taocdn.com/s3/m/d2cf1102a9956bec0975f46527d3240c8447a126.png)
蒸汽管道工程施工方案一、前期准备工作1.调查勘察阶段(1)了解工程区域的地形、地质和气象条件,确定施工的可行性和难点。
(2)进行土地使用调查,确定工程区域的土地所有权以及使用权。
(3)进行环境影响评价,了解工程对周边环境的影响。
(4)根据调查结果,制定详细的施工方案和施工计划。
2.设计阶段(1)根据工程要求,进行管道的设计和选材。
考虑到蒸汽的高温和高压特性,选用耐温耐压的材料。
(2)制定管道敷设的线路图和竖向布置图,确定各个管道的走向和高差要求。
(3)编制管道材料采购计划,确定所需材料的型号和数量。
二、施工方案1.施工条件(1)施工现场应具备防火、通风等安全设施。
(2)施工区域应划定好施工范围,确保施工安全。
2.施工流程(1)管道开挖与敷设①确定管道开挖的起点和终点,进行挖掘工作。
根据设计要求和施工计划,控制开挖的深度和宽度。
②进行管道敷设,根据线路图和竖向布置图,确定管道的位置和间距。
使用专业设备进行敷设,保证管道的平直度和连接的牢固性。
③敷设完成后,进行管道的试压。
根据设计要求,对管道进行压力测试,确保管道的密封性和耐压能力。
④管道敷设完成后,进行管道的加固和保护措施。
采取适当的支撑和固定措施,保证管道的稳定和安全。
⑤完成管道的敷设工作后,进行验收。
检查管道的外观质量和连接的密封性。
(2)附件安装与调试①根据设计要求,安装相应的附件,如阀门、过滤器等。
确保附件的连接质量和使用功能。
②进行附件的调试工作,如对阀门进行启闭试验,确保其工作正常。
(3)绝热层施工①根据设计要求,选择合适的绝热材料和施工工艺。
常用的绝热材料有岩棉、玻璃棉、橡胶等。
②进行绝热层的施工,确保其具备良好的绝热性能和防火性能。
③绝热层施工完成后,进行验收。
检查绝热层的质量和是否满足设计要求。
(4)安全检查与验收经过以上工序完成后,对工程进行全面的安全检查和技术验收。
确保施工质量符合相关标准和要求。
三、施工管理措施1.项目经理负责施工全过程的管理,保障施工进展顺利。
蒸汽管道施工方案
![蒸汽管道施工方案](https://img.taocdn.com/s3/m/7effc318e55c3b3567ec102de2bd960590c6d9b2.png)
蒸汽管道施工方案一、工程概况本工程涉及的是一条长度为XX米的蒸汽输送管道,管道直径为XX毫米,设计压力为XXMa,设计温度为XX℃。
管道材质选用耐高温、高压的合金钢材料,以确保输送过程中的安全性和稳定性。
二、施工准备1. 施工前需对施工现场进行详细勘察,确保无障碍物影响施工。
2. 根据设计图纸和技术规范,准备相应的施工材料和工具。
3. 对施工人员进行安全技术培训,确保每位工人都了解操作规程和安全措施。
4. 制定应急预案,包括突发事故的处理流程和紧急撤离路线。
三、施工流程1. 开挖沟槽:按照设计要求进行土方开挖,沟槽宽度和深度要满足管道铺设和回填的要求。
2. 管道预制:在工厂内完成管道的预制工作,包括切割、焊接、弯管等工序。
3. 管道运输:将预制好的管道分段运输到施工现场,注意保护管道内外表面,防止损坏。
4. 管道铺设:在沟槽内按照设计要求进行管道铺设,确保管道位置准确,坡度符合设计。
5. 焊接连接:采用专业的焊接设备和技术,确保焊缝质量达到标准要求。
6. 压力测试:完成管道连接后,进行压力测试,检查管道是否有泄漏现象。
7. 保温防腐:对管道进行保温和防腐处理,减少热能损失和延长管道使用寿命。
8. 回填土方:管道安装完成后,进行土方回填,确保管道稳定且有良好的支撑。
四、质量控制1. 严格按照国家标准和行业规范进行施工。
2. 施工过程中,定期对管道的位置、坡度进行检查,确保符合设计要求。
3. 对焊接质量进行抽检,确保焊缝无损且强度达标。
4. 压力测试要全面覆盖,不留死角,确保管道系统的密封性。
五、安全措施1. 施工现场设置明显的安全警示标志,划定危险区域。
2. 施工人员必须佩戴安全防护装备,如安全帽、防护眼镜、防尘口罩等。
3. 焊接作业时,采取防火措施,避免火花飞溅引发火灾。
4. 定期对施工设备进行检查和维护,确保设备安全可靠。
六、环境保护1. 施工过程中,采取措施减少噪音和粉尘污染。
2. 废弃物料要分类收集,合理处置,不得随意丢弃。
纯蒸汽管道专项方案
![纯蒸汽管道专项方案](https://img.taocdn.com/s3/m/9dbed52f03768e9951e79b89680203d8cf2f6a5e.png)
一、工程概况本工程旨在建设一条纯蒸汽管道,该管道主要用于输送高温蒸汽,满足工业生产和生活供暖需求。
管道线路全长约XX公里,沿线地形复杂,包括平原、丘陵和山区,跨越河流、道路等障碍物。
工程预计工期为XX个月。
二、施工准备1. 人员组织:成立专门的施工团队,包括项目经理、技术负责人、施工队长、质量员、安全员等,明确各自职责。
2. 材料设备:根据设计要求,准备管道、管件、阀门、保温材料、防腐材料、施工机具等,确保材料设备质量符合国家标准。
3. 施工图纸:熟悉并审查施工图纸及设计文件,确保施工方案的合理性和可行性。
4. 施工技术方案:编制详细的施工技术方案,包括施工流程、施工工艺、质量控制、安全措施等。
三、施工流程1. 沟槽开挖:采用机械开挖沟槽,确保沟槽尺寸符合设计要求,开挖深度距槽底至少留20cm,人工清底,严禁超挖、扰动基底原状土。
2. 管道铺设:待平基砼强度达到5Mpa以上时进行管道铺设,放出管道中心线和复测平基标高,管道两侧用净石子或砼管枕卡牢垫稳,管道坡度符合设计标准,严格控制管内底高程。
3. 管道接口施工:管道进场后,质检人员、材料员及时检查管道质量,存在质量问题坚决退还。
UPVC管采用人工下管,并用手拉葫芦予以就位。
U-PVC管铺设时要将插口顺水流方向,承口逆水流方向。
接口时,先将承口的内壁清理干净,并在承口内壁及插口橡胶圈上涂润滑剂。
4. 管道防腐保温:管道防腐必须彻底除锈,使管道露出金属光泽方可刷漆。
刷漆表面应干燥,禁止一面刷漆一面除锈,油漆必须符合管道的环境,防止因管道表面温度造成新刷漆脱落。
5. 管道安装试验:管道安装完成后,进行管道压力试验、泄漏试验等,确保管道安全可靠。
四、质量控制1. 材料质量控制:严格控制材料质量,确保管道、管件、阀门等符合国家标准。
2. 施工过程控制:严格执行施工工艺,确保施工质量。
3. 质量检验:施工过程中进行定期质量检验,发现问题及时整改。
五、安全措施1. 施工安全:严格执行安全生产规章制度,加强施工现场安全管理。
供热直埋蒸汽管道施工方案
![供热直埋蒸汽管道施工方案](https://img.taocdn.com/s3/m/7a6ec62415791711cc7931b765ce0508763275ff.png)
供热直埋蒸汽管道施工方案(一)管道布置与敷设1、管道布置(1)直埋蒸汽管道的布置应符合国家现行标准《城市热力网设计规范》CJJ34的有关规定。
(2)直埋蒸汽管道与其他设施的水平或垂直最小净距。
当不能满足表中的净距或其他设施有特殊要求时,应采取有效保护措施。
(3)直埋蒸汽管道与其他地下管线交叉时,直埋蒸汽管道的管路附件距交叉部位的水平净距宜大于3m。
(4)直埋蒸汽管道的最小覆盖深度应符合表3.1.4的规定。
当不符合要求时,应采取相应的技术措施对管道进行保护。
2、敷设方式(1)直埋蒸汽管道宜敷设在各类地下管道的最上部。
(2)直埋蒸汽管道的工作管,必须采用有补偿的敷设方式。
(3)直埋蒸汽管道敷设的坡度不宜小于0.2%。
(4)两个固定支座之间的直埋蒸汽管道,不宜有折角。
(5)管道由地下转至地上时,外护管必须一同引出地面,其外护管距地面的高度不宜小于0.5m,并应设防水帽和采取隔热措施。
(6)直埋蒸汽管道与地沟敷设的管道连接时,应采取防止地沟向直埋蒸汽管道保温层渗水的措施。
(7)当地基软硬不一致时,应对地基作过渡处理。
(8)在地下水位较高的地区,必须作浮力计算。
当不能保证直埋蒸汽管道稳定时,应增加埋设深度或采取相应的技术措施。
(9)直埋蒸汽管道穿越河底时,管道应敷设在河床的硬质土层上或作地基处理。
覆土深度应根据浮力、水流冲刷情况和管道稳定条件确定。
3、管路附件及设施(1)阀门的选择及安装应符合下列规定:①直埋蒸汽管道使用的阀门宜选用焊接连接,且无盘根的截止阀或闸阀,若选用蝶阀时,应选用偏心硬质密封蝶阀;②所选阀门公称压力应比管道设计压力高一个等级;③阀门必须进行保温,其外表面温度不得大于60℃,并应做好防水和防腐处理。
④井室内阀门与管道连接处的管道保温端部应采取防水密封措施。
(2)直埋蒸汽管道必须设置排潮管。
(3)排潮管应设置于外护管位移较小处。
其出口可引入专用井室内,井室内应有可靠的排水措施。
(4)排潮管如引出地面,开口应下弯,且弯顶距地面高度不宜小于0.25mm,并应采取防倒灌措施。
蒸汽管道工程施工方案doc
![蒸汽管道工程施工方案doc](https://img.taocdn.com/s3/m/b8694120a66e58fafab069dc5022aaea998f419e.png)
蒸汽管道工程施工方案doc
无重复。
一、管道工程施工方案
1、总体规划
根据设计图文与有关规定,计划从开工至竣工的施工内容,配合施工
作业进度,确定适当的施工方式,并据此申报施工进度表,计划安排施工
资金及施工机械设备。
2、施工准备
2.1土建工程准备
(1)按照设计准备施工图文、设计计算文档、施工技术文件以及施
工方案等。
(2)确定采购单位,准备采购路线,并按照有关规定安排设备质量
检测。
(3)根据安装数量准备计划安排安装及调试资源。
(4)准备安全防护措施,根据施工地点安排专业的防护措施。
2.2质量管理
(1)确定质量控制项目,按照国家和地方的质量标准设计质量控制;
(2)组织建立安装质量检测方案,并定期检查;
(3)按照国家标准设置质量检验体系;
(4)质量管理部门及时检查质量变化,并做好质量记录等。
3、施工方式
3.1技术要求
(1)施工过程中,采用激光平面测量技术来检测工程地质状况;(2)确定蒸汽管道工程施工工艺具体要求;
(3)按照设计图纸,建造施工现场,实施施工;
(4)管道安装调试时,严格按照国家规定和国际标准。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
XXXXXX有限公司蒸汽管道改造工程施工方案编写:审核:批准:XXXX建设工程有限公司20XX年XX月XX日目录一、工程概况 (2)二、施工依据 (2)三、施工工艺 (3)四、质量控制 (8)五、劳动力需用计划 (9)六、施工机具需用计划 (9)七、安全文明施工措施 (10)八、交工验收 (11)一、工程概况:本工程属于蒸汽改造工程,主要供应XX房内用汽。
地点位于XX区XXXX有限公司厂区内。
由XXXX煤气热力研究设计院设计。
蒸汽管道减压前设计压力1.25MPa,减压后设计压力0.4MPa,减压前温度192℃,减压后温度150℃。
管道材料为无缝钢管,材质20号钢,标准号GB/T8163—2008,管经为DN50~DN20,总长约100米。
主要工程实物量一览表压力管道一览表二、施工依据1、XXXX煤气热力研究院设计图纸。
2、《工业金属管道工程施工及验收规范》(GB50235—97)。
3、《现场设备、工业管道焊接工程施工及验收规范》(GB50236—98)。
4、《承压设备无损检测》JB/T4730-2005。
5、《工业设备及管道绝热工程施工规范》GB50126-2008。
6、《工业设备、管道防腐蚀工程施工及验收规范》HGJ299-91。
7、《管道支吊架》GB/T17116。
8、《特种设备安全监察条例》(2009)。
9、《压力管道安全技术监察规程-工业管道》TSG D0001-2009。
三、施工工艺(一)管子检验:1、管材必须具有制造厂材质证明书、合格证,并且符合GB/T8163—2008标准。
材质为20#钢。
2、管子应进行逐根检查,其外径、壁厚允许偏差应符合钢管制造标准。
3、管子必须进行外观检查,其表面不得有裂纹,重皮、毛刺,凹凸、缩口氧化铁等应予清除,无超过壁厚负偏差的锈蚀,麻点、凹坑及机械损伤等缺陷。
(二)管件检验1、管件、管道组成件必须有产品合格证明书,并应按设计要求核对材质,型号和规格。
2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷。
3、管道壁厚尺寸测量,应不超过壁厚负偏差的锈蚀或凹陷。
4、法兰、盲板密封面应平整、光洁,不得有裂纹,毛刺及径向沟槽。
5、弯头采用R=3.5D的无缝弯头,材质为20#钢,PN2.5MPa。
6、三通、变径采用钢制件,材质为20#钢,PN2.5MPa。
(三)阀门检验;1、核对阀门制造厂的合格证书,型号、规格等,每一个阀门都应有一个合格证并要保存。
2、每个阀门须进行单体强度压力试验和严密性试验,强度试验压力为公称压力(2.5MPa)的1.5倍即3.75MPa,试验介质:洁净水,试验时间不少于5分钟,以壳体填料无渗漏为合格;严密性试验压力为公称压力(2.5MPa),试验介质:洁净水,试验时间不少于5分钟,以阀瓣密封面不漏为合格。
3、试验合格的阀门应做好标识,排净内部积水,用空气吹扫干净,并加盖封闭进出口,作好试验记录。
(四)焊材检验1、焊条、焊丝应有产品合格证书,材质证明书。
2、焊条、焊丝应包装完整,无破损及受潮现象,标志应齐全。
3、清除焊丝表面的油污、锈蚀等。
(四)管道施工1、一般注意事项:(1)、所有管子、弯头、法兰等必须有制造厂的材质证明书。
(2)、管道预制前,用手提砂轮机打磨管道外表面显现金属光泽符合要求后,涂刷二道氯磺化聚乙烯涂料进行底漆防腐。
(3)、管段预制,装配开口部位要临时密封,以防异物进入管内,同时保护好焊接坡口。
(4)、管子堆放和加工场所,应保持清洁。
(5)、管子切割和坡口加工,原则是采用机械方法,无法用机械加工时,可用砂轮机或锉刀加工,用力不能重,切割表面不得过热变色。
(6)、管子切口及坡口质量应符合下列要求,表面应平整,不得有裂纹、重皮,并应清除毛刺、凹凸、缩口、熔渣及氧化物等,切口平面最大倾斜面偏差为管子直径1%,且不超过3mm。
(7)、清除坡口附近表面油漆,积垢、油、水份,灰尘及其他杂质。
(8)、坡口加工后,不马上施焊时,应用密封带等保护焊缝坡口面,坡口采用“V”型坡口。
管道对接坡口示意图如下:2、管道预制:(1)、预制前应认真核对管线图和现场实测尺寸。
(2)、预制管段的组合尺寸应符合要求。
(3)、管道预制时应认真核对管子有关标记,并做好材质及其它标记的移植工作。
(4)、管子对口时,应检查平直度,在距接口中心200mm测量,允许偏差1mm/m。
全长最大不超过10mm。
(5)、检查弯头尺寸偏差是否符合标准。
(6)、弯头、三通、变径等均采用冲压管件,不能进行现场制作。
(8)、管道安装前进行除锈防腐,防腐时须在管子两端各留出200 mm,以免管道焊接时损坏防腐层。
防腐前须对管道表面进行除锈,除锈等级为Sa2.5。
防腐方法采用两道红丹底漆,不刷面漆。
3、管道安装(1)、管道除用法兰连接外,其它全部采用焊接连接。
(2)、管道安装前,应将管道斜放清除去内部杂质。
(3)、管道组对时,不得采用强力对口,加热管子等方法消除原有缺陷,以免造成附加应力。
(4)、法兰密封面应平整光洁,无毛刺及径向沟槽等现象。
螺栓为8.8级,螺母为8.0级。
(5)、螺栓、螺母的螺纹应完整,无伤痕,毛刺等缺陷,螺栓与螺母应配合良好,无松动卡涩现象。
(6)、拧紧螺母后,螺栓须露出2~3个螺距。
(7)、所有法兰垫片采用带内外环金属缠绕垫片。
(8)、管子、管件组对时,应做好内壁平齐,内壁错边量不大于壁厚10%,且不大于0.35mm。
(9)、所有穿越楼板、进出地面及穿墙的管道均须设钢套管,套管须大于管子2级,套管内管段不能有焊缝,套管与管子间用沥青油麻填充。
(10)、所有管道均以3‰的坡度沿介质流动方向下倾安装。
(11)、阀门安装前须核对型号,按介质流向确定安装方向,安装时阀门应处于关闭状。
(12)、本蒸汽管道设有波纹补偿器,波纹补偿器安装应按产器说明书规定进行预拉伸,受力应均匀。
波纹补偿器节内套有焊缝的一端,在水平管道上应迎介质流向安装。
波纹补偿器应与管道保持同轴,不得偏斜。
安装波纹补偿器应设临时约束装置,待管道安装固定后再拆除临时约束。
4、管道焊接(1)、管道对接焊接型形式:采用全手工氩弧焊焊接,焊丝采用H08Mn2SiA,φ2mm 或φ2.5mm;法兰角焊采用手工电弧焊接,焊接条用J422,φ2.5mm或φ3.2mm。
(2)、焊条使用前必须在150℃~200℃(温度下)烘干,然后在100℃~130℃下保温2小时,随用随取。
(3)、施焊人员必须持有与施焊对应的合格项目,且在有效期内。
每个焊工均须配备焊条保温筒,焊条须置于保温筒内保持干燥。
(4)、焊接时应确保起弧与收弧处质量,收弧应将弧坑填满,多层焊层间接头应相互错开,待上一层焊缝温度低于60℃时方可焊下一层焊缝。
(5)、焊缝正式焊接起焊点,必须选在两定位点焊之间,严禁在定位点处起焊。
(6)、对接焊缝坡口采用V型,用角向砂轮机磨制。
坡口尺寸为间隙2mm,钝边0~1mm, 角度60°~75°,焊接工艺参数按公司焊接工艺评定PQR101-GTAW-Ⅰ1-4执行。
(7)、管道焊接完毕后焊缝必须进行外观检查,将渣皮,飞溅物清理干净,表面不得有裂纹,气孔、夹渣、熔合性飞溅物等,余高,凹陷、错边等要符合规定,咬边深度不得大于0.5mm, 长度不得大于焊缝全长10%,焊缝余度不得超过3mm。
(8)、管道对接焊缝要进行X光照相抽查,抽查比例如下:管径大于φ32的蒸汽管道为对接焊缝总数的5%,检验结果符合JB/T4730-2005中的Ⅲ级质量要求为合格。
(9)、当抽样检验发现需要返修的焊缝缺陷时,除返修该焊缝外,还应按下列规定进一步检查:每出现一道不合格焊缝应再栓验两道该焊工所焊的同一批焊缝,当这两道焊缝均合格时,应认为检验所代表的这一批焊缝合格。
(10)、蒸汽管道安装完毕,经无损探伤合格后,方可进行试压。
(11)、管道焊缝须及时作检查记录,并画出焊缝布置单线图,对焊缝进行编号,要求说明各规格管道的焊缝总数,探伤抽查比列,实抽数量等。
5、管道试压(1)、管道已按图纸全部施工完成,焊缝经检验合格后,才能进行管道试压工作。
试压前须清理好现场,做好安全防护措施。
(2)、参加试压人员已熟悉试压方案,已有专人负责安全工作。
(3)、管道试验压力按如下所列数据进行。
强度试验压力(Mpa) 介质严密性试验压力(Mpa) 介质减压前管道: 1.88Mpa 水 1.25 Mpa 水减压后管道: 0.6Mpa 水 0.4Mpa 水(4)、管道试压前将不能参与试压的设备,仪表折除或隔开。
试压用的压力表已经校检合格,精度不低于1.5级,并不少于4块,压力表满刻度2.5Mpa和1.0Mpa各2块。
(5)、蒸汽减压前管道强度、严密性压力试验A、试验介质:清洁水,试验压力如上(3)点所示。
B、升压前应排尽管道内的空气,缓慢升压,当升至1.15MPa时, 稳压5分钟,检查无异常再继续升压,达到试验压力1.88Mpa后,稳压10分钟,管道无变形无渗漏,压力表读数不变,则强度试验合格。
C、强度试验合格后将压力降至设计压力1.25Mpa,停压30分钟,以系统压力不降,无渗漏为合格。
(6)、蒸汽减压后管道强度、严密性压力试验A、试验介质:清洁水,试验压力如上(3)点所示。
B、升压前应排尽管道内的空气,缓慢升压,当升至0.4MPa时, 稳压5分钟,检查无异常再继续升压,达到试验压力0.6Mpa后,稳压10分钟,管道无变形无渗漏,压力表读数不变,则强度试验合格。
C、强度试验合格后将压力降至设计压力0.4Mpa,停压30分钟,以系统压力不降,无渗漏为合格。
D、液压试验合格后,必须把管道系统内积水排尽,恢复管道系统各部件,拆除盲板等临时措施。
(六)、管道吹扫、全站防腐、油漆及置换1、管道吹扫工作在管道压力试验合格后,分段进行, 并将不能参与吹扫的设备、仪表隔离.2、本工程的管道清洗方法采用蒸汽吹扫方式,介质为蒸汽,压力不能大于0.4Mpa。
3、管道吹扫前须把不参与吹扫的设备、储罐和各仪表进行隔开或拆除,并安装临时排出口管道,临时管道必须设置牢固支吊架。
在吹扫排出口设警示带,严防无关人员进入。
4、参与吹扫的人员已熟悉吹扫方案,且已有专人负责安全工作。
5、吹扫介质流速不少于30m/s。
6、吹扫前,应先行暖管,及时排水,并应检查管道热位移。
7、管道吹扫应按加热-冷却-再加热的顺序循环进行。
8、管道吹扫检查:用刨光的木板检验,木板上无铁锈、脏物时为合格。
9、管道吹扫合格后,把临时设措拆除,恢复管道系统。
(七)、管道防腐及管道面漆1、管道试压、吹扫合格后对管道焊缝进行防腐,用手提砂轮机把焊口位置打磨至露出金属光泽,涂二道红丹底漆。
2、管道防腐合格后,进行保温工作。
3、管道保温材料为岩棉,厚度为50mm。
4、管道保温层外包不锈钢板(厚度0.35mm)作保护层,蒸汽管道须按业主要求用红色箭头标明各管道系统介质流向。
