单级离心泵检修规程

单级离心泵检修规程

单级离心泵检修规程1 设备概况单级离心泵(IH100-65-200)主要技术参数1.1 流量 Q=54.6m3/h1.2 杨程 H=46.5m1.3 转数 h=2900rqm1.4 效率 56%1.5 轴功率 17.5kw1.6 电机功率 18.5Kw1.7 叶轮直径 2002 检修周期及时间定额表13 检修内容3.1 小修内容3.1.1 消除运行中发现的缺陷3.1.2 消除泄漏3.1.3 检查地脚螺栓消除松动现象3.1.4 根据漏损情况更换机械密封3.1.5 校对泵轴与电机轴的同心度3.2 大修内容3.2.1 包括小修内容3.2.2 泵解体取出转子和各零部件并清洗。

3.2.3 检查泵内所有零部件状况并测量其磨损腐蚀和冲刷程度,必要时进行修复或更换。

3.2.4 检查轴承磨损情况必要时更换。

3.2.5 检查轴的弯曲度和转子跳动情况。

3.2.6 检查修理或更换所属阀门。

3.2.7 校对压力表及更换新油。

3.2.8 防腐。

4 质量标准4.1 叶轮:不许有裂纹及其它损坏现象如需修补时修后需做静平衡试验,其允差为3g。

4.2 轴弯曲度不大于0.05mm,其它尺寸应符合图纸要求。

4.3 轴承不许有裂纹锈蚀麻点及间隙过大等缺陷,轴承端面与压盖轴向间隙0.25~0.50mm。

4.4 叶轮密封环与泵体密封环之间隙0.25~0.33mm,其跳动允差为0.06㎜。

4.5 叶轮与泵体轴向间隙为2.5mm。

4.6 轴的跳动量为0.04mm。

4.7 两连轴器平面间的间隙为2~4mm。

4.8 泵轴与电机轴的同心度≤0.10mm。

5 安全注意事项5.1 办理检修工作票。

5.2 切断电源。

5.3 动火需办动火证。

5.4 检修设备与生产系统切断阀门应严密可靠,必要时加盲板。

5.5 零部件要摆放整齐稳固。

5.6 严格遵守本工种的操作规程。

6 试车与验收6.1 试车前的准备工作6.1.1 现场清扫,擦净设备。

6.1.2 按规定油质、油量注入设备润滑部位。

立式离心泵检修规程

立式离心泵检修规程

立式离心泵检修规程立式离心泵检修规程一、检查前准备1.工作人员应该熟悉泵的结构和性能特点,以及泵的安装位置和运行情况,并且应该具有相应的技能和安全知识。

2.检查前必须准备好检修用的工具、器材等,并对其进行检查和安全检测。

检修工具应该符合安全标准和规范。

3.必须对泵进行停机和切断电源。

禁止在运行状态下进行检修和操作。

4.在进行检修前,必须对泵的周围环境进行清理,并准备好安全防护措施,确保操作安全。

二、拆卸泵体1.拆卸泵体时,必须按照操作规程进行,禁止使用不符合标准的机械设备或毛手毛脚进行操作。

2.在拆卸泵吸入管和出口管之前,应该进行泵的排放并采取相应的安全措施,以避免损坏泵和操作人员受到伤害。

3.拆卸泵体时,应该注意保护泵的密封件和用户管道系统,防止污染。

4.检查泵的轴承、机械密封等部件时,应该采用专用工具,严禁使用非专业工具进行操作。

三、清洗和检修1.必须对清洗液的使用和操作记录,确保清洗液的质量和使用安全。

2.清洗过程中,应该进行注意保护泵的各个部分,确保清洗液不影响泵的性能和导致泵的损坏。

3.检修过程中,应该注意保护泵的耐磨部件,维护其良好状态,以免出现故障。

4.在检修过程中,必须安装专用零件并根据规定进行组装,确保泵的性能指标符合设计要求。

四、安装1.在进行泵的安装前,必须检验设备,避免存在各类隐藏安全隐患。

2.根据用户使用说明书和安全要求进行泵的安装,确保每个配件和安装位置正确无误。

3.确保所有连接和接口严格符合标准并紧凑。

4.在安装完毕后进行验收,并进行必要的校验和测试。

五、运行和维护1.运行之前必须进行检查和试车,确保泵正常运转。

2.必须按照规定的操作程序进行维护和保养,保证泵的长期稳定运行。

3.发现泵运行时出现异常情况,必须及时停机并进行维修。

4.自制或临时加工件不得用于泵的维修和安装中。

六、注意事项1.本规程适用于各种类型的立式离心泵,检修人员必须遵守操作规程和安全要求。

2.对于具有高风险的泵和管路系统,必须进行专门的安全评估和操作规程制定,由相关专业人员负责。

单级离心泵维护检修规程

单级离心泵维护检修规程

单级离心泵维护检修规程一、总则1、适用范围本规程适用于吸入口径小于600mm、型号为IS、IH、Sh型的单级单吸和单级双吸离心泵的维护和检修。

亦可用于BA型、F型离心泵的维护和检修。

其它相似类型的泵可作参考。

2、结构简述单级离心泵主要由泵体、泵盖、叶轮、轴和托架等部件组成。

单吸泵的叶轮安装在轴端呈悬臂式,轴线端面进水,排出口与泵的轴线垂直。

双吸泵的泵体为水平剖分式,叶轮采用双吸式叶轮,由两端轴承支承、吸入口与排出口均在泵体上,成水平方向与泵体垂直。

电动机通过联轴器直接驱动泵。

3、技术性能3.1 IS型、IH型单级单吸离心泵主要性能见表1。

3.2 Sh型单级双吸离心泵主要性能见表2。

表2二、完好标准2.1 零、部件2.1.1 泵本体及各零、部件完整齐全。

2.1.2 基础螺栓及各连接螺栓齐全、紧固。

2.1.3安全防护装置齐全、稳固。

2.1.4 压力表、电流表等仪表齐全、灵敏,量程符合规定,并定期校验。

2.1.5 各部安装配合符合规定。

2.1.6 泵体及附属阀门、管件、管线油漆完整,标志明显。

2.1.7 基础及底座完整、坚固。

2.2 运行性能2.2.1 油路畅通,润滑良好,实行“五定”、“三级过滤”。

2.2.2 运转正常,无异常振动、杂音等现象。

2.2.3 压力、流量平稳,各部温度正常,电流稳定。

2.2.4 能达到铭牌出力或查定能力。

2.3 技术资料2.3.1 有泵的总图或结构图、易损件图。

2.3.2 有使用说明书、产品合格证、质量证明书。

2.3.3 操作规程、维护检修规程齐全。

2.3.4 设备档案齐全,数据准确可靠,包括:a.安装及试车验收资料;b.设备运行记录;c.历次检修及验收记录;d.设备缺陷及事故情况记录。

2.4 设备及环境2.4.1 设备清洁,外表无尘灰、油垢。

2.4.2 基础及底座整洁,表面及周围无积水、废液,环境整齐、清洁. 2.4.3 进出口阀门、管口法兰、泵体等处接合面均无泄漏。

2.4.4 轴封处泄漏a.填料密封:介质为水时,初期每分钟不多于20滴,末期每分钟不多于40滴;其他液体,每分钟不多于15滴;b.机械密封:初期应无泄漏,末期每分钟不超过5滴。

单级单吸离心泵的检修检修工艺及质量标准

单级单吸离心泵的检修检修工艺及质量标准

单级单吸离心泵的检修检修工艺及质量标准下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单级单吸离心泵是工业生产中常见的一种泵类,其在各种工业领域中起着关键的作用。

单级单吸离心泵维护检修规程08607

单级单吸离心泵维护检修规程08607

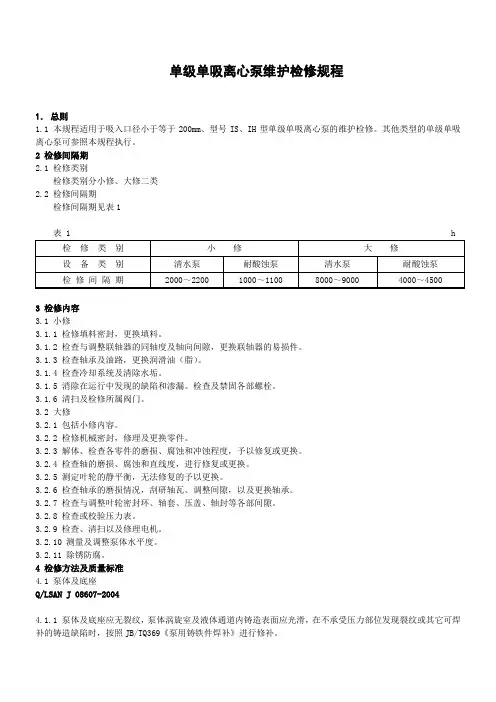

单级单吸离心泵维护检修规程1.总则1.1 本规程适用于吸入口径小于等于200mm、型号IS、IH型单级单吸离心泵的维护检修。

其他类型的单级单吸离心泵可参照本规程执行。

2 检修间隔期2.1 检修类别检修类别分小修、大修二类2.2 检修间隔期检修间隔期见表13 检修内容3.1 小修3.1.1 检修填料密封,更换填料。

3.1.2 检查与调整联轴器的同轴度及轴向间隙,更换联轴器的易损件。

3.1.3 检查轴承及油路,更换润滑油(脂)。

3.1.4 检查冷却系统及清除水垢。

3.1.5 消除在运行中发现的缺陷和渗漏。

检查及禁固各部螺栓。

3.1.6 清扫及检修所属阀门。

3.2 大修3.2.1 包括小修内容。

3.2.2 检修机械密封,修理及更换零件。

3.2.3 解体、检查各零件的磨损、腐蚀和冲蚀程度,予以修复或更换。

3.2.4 检查轴的磨损、腐蚀和直线度,进行修复或更换。

3.2.5 测定叶轮的静平衡,无法修复的予以更换。

3.2.6 检查轴承的磨损情况,刮研轴瓦、调整间隙,以及更换轴承。

3.2.7 检查与调整叶轮密封环、轴套、压盖、轴封等各部间隙。

3.2.8 检查或校验压力表。

3.2.9 检查、清扫以及修理电机。

3.2.10 测量及调整泵体水平度。

3.2.11 除锈防腐。

4 检修方法及质量标准4.1 泵体及底座Q/LSAN J 08607-20044.1.1 泵体及底座应无裂纹,泵体涡旋室及液体通道内铸造表面应光滑,在不承受压力部位发现裂纹或其它可焊补的铸造缺陷时,按照JB/TQ369《泵用铸铁件焊补》进行修补。

4.1.2 泵体安装的水平度:单吸式离心泵:纵向(沿泵轴方向)0.05mm/m;横向(垂直于泵轴方向)0.10mm/m。

4.2 泵轴及轴套4.2.1 泵轴不应有腐蚀、裂纹等缺陷。

4.2.2 泵轴轴颈的表面粗糙度:安装叶轮、轴套及装配联轴器处3.2,装配滚动轴承处1.6。

滑动轴承处0.8。

4.2.3 以两轴承处轴颈为支点,用千分表检查装配叶轮、轴套以及联轴器等部位轴颈的径向圆跳动,应不大于0.03mm。

单级离心泵维护检修专题规程

单级离心泵维护检修专题规程

单级离心泵维护检修规程一、合用范畴本规程合用为型号为IS旳单级单吸和单级双吸旳泵旳维护和检修。

亦可用于BA型、F型旳离心泵旳维护和检修。

其他相似类型旳泵可做参照。

二、构造简述单级离心泵重要由泵体、泵盖、叶轮、轴和托架等部件构成。

单吸泵旳叶轮安装在轴端呈悬臂式,轴线端面进水,排出口与泵旳轴线垂直。

双吸泵旳泵体为水平剖分式,叶轮采用双吸式叶轮,由两端轴承支撑,吸入口与排出口均在泵体上,成水平方向与泵体垂直。

电动机通过联轴器直接驱动泵。

三、设备卫生1.设备清洁,外表无灰尘、油垢。

2.基本及底座清洁,表面及周边无积水、废液,环境整洁、清洁。

3.进出口阀门、管口法兰、泵体等处接合面均无泄漏。

4.轴封处泄露A.填料密封:介质为水时,初期每分钟不多于20滴,末期每分钟不多于40滴;其她液体每分钟不多于15滴。

B.机械密封:初期应无泄露,末期每分钟不超过5滴。

四、设备旳维护1.严格按操作规程程序启动、运转与停车,并做好运营记录。

2.每班检查各润滑部位旳润滑状况。

3.新换轴承后,运营100小时应清洗换油;后来每运营1000-1500小时换油一次,油脂每-2400小时更换。

4.常常检查轴承温度,应不高于环境温度35℃;轴承旳最高温度:滚动轴承不得超过75℃,滑动轴承不得超过65℃。

5.常常观测泵旳压力和电机电流与否正常和稳定,设备运转有无异常声响或振动,发现问题及时解决。

6.常常保持泵旳周边环境整洁,及时消除跑、冒、滴、漏。

密封符合规定。

7。

维修人员应定期上岗,检查设备并及时解决所发现旳问题。

8.在泵所处环境温度较低状况下,泵停用时应排尽剩液,以防冻裂机壳及零件。

五、紧急状况停车遇有下列状况之一者,应紧急停车解决:1.泵内发生异常旳声响;2.泵忽然发生剧烈振动;3.电机电流超过额定值持续不降;。

单极离心泵维护检修规程

单极离心泵维护检修规程

单极离心泵维护检修规程一、适用范围本规程适用于化工企业吸入口径小于600mm型号为IS,IH,She型的单级单吸和单级双吸离心泵的维护检修。

二、结构单级离心泵主要由泵体、泵盖、叶轮、轴和托架等部件组成,单吸泵的叶轮安装在轴端,电动机通过联轴器直接驱动泵。

三、完好标准1、零、部件1)泵体及各部件完整齐全;2)基础螺栓及各连接螺栓安全、紧固;3)安全防护装置齐全、稳固;4)压力表、电流表等仪表齐全、灵敏、量程符合规定,并定期校验;5)基础及底座完整、坚固。

2、运行性能1)油路畅通、润滑良好,实行“五定”“三级过滤”;2)运转正常,无异常振动,杂音等现象;3)能达到铭牌出力或定查能力。

四、设备的维护1、严格按照操作规程程序启动,运转或停车,并做好运行记录;2、每班检查各润换部位的润滑情况;3、新换轴承后,运行100小时应清洗换油,以后每运行1000小时-1500小时换一次油,油脂每运行2000-2400小时换油;4、经常保持泵及周围环境整洁,及时清除跑、冒、滴、漏,密封符合要求。

维修人员应定时上岗,检查设备并及时处理所发现的问题。

六、检修周期和检修内容3、检修内容1)小修a、检查和调整联轴器的同轴度及轴向间隙,更换联轴器的易损件;b、检查填料密封,更换填料;c、检查冷却系统及清除水垢;d、清扫及检修所属阀门。

2)中修a、包括小修内容;b、解体、检查各零部件的磨损、腐蚀和冲蚀程度,以予以修复和更换;c、检查和调整叶轮密封环、轴套、压盖、轴封等各部间隙;d、检查清扫以及修理电机。

3)大修a、包括中修内容;b、更换叶轮;c、泵体测厚,鉴定,作必要的修理;d、测量泵体的水平度。

七、检修方法及质量标准1、泵体及底座应无裂纹,某体漩涡室及液体通道内壁铸造表面应光滑,在不承受压力的部位发现裂纹或其他可补焊点铸造缺陷时,需进行修补;2、泵体安装的水平度纵向0.05mm/m,横向0.1mm/m;3、轴及轴套不应有腐蚀、裂纹等缺陷,修理或更换泵轴必要时可作无损探伤;4、叶轮表面及液体流到内壁应清理干净,不能有粘吵、毛刺和污垢,加工面与非加工面衔接处应圆滑过渡;5、滚动轴承的滚子和滚道应无坑、锈斑等缺陷,保持架完好,接触平衡,转动无杂音。

单级单吸离心泵维护检修规程

单级单吸离心泵维护检修规程

单级单吸离心泵维护检修规程1.总则1.1 本规程适用于吸入口径小于等于200mm、型号IS、IH型单级单吸离心泵的维护检修。

其他类型的单级单吸离心泵可参照本规程执行。

2 检修间隔期2.1 检修类别检修类别分小修、大修二类2.2 检修间隔期检修间隔期见表1表 1 h检修类别小修大修设备类别清水泵耐酸蚀泵清水泵耐酸蚀泵检修间隔期2000~2200 1000~11008000~9000 4000~45003 检修内容3.1 小修3.1.1 检修填料密封,更换填料。

3.1.2 检查与调整联轴器的同轴度及轴向间隙,更换联轴器的易损件。

3.1.3 检查轴承及油路,更换润滑油(脂)。

3.1.4 检查冷却系统及清除水垢。

3.1.5 消除在运行中发现的缺陷和渗漏。

检查及禁固各部螺栓。

3.1.6 清扫及检修所属阀门。

3.2 大修3.2.1 包括小修内容。

3.2.2 检修机械密封,修理及更换零件。

3.2.3 解体、检查各零件的磨损、腐蚀和冲蚀程度,予以修复或更换。

3.2.4 检查轴的磨损、腐蚀和直线度,进行修复或更换。

3.2.5 测定叶轮的静平衡,无法修复的予以更换。

3.2.6 检查轴承的磨损情况,刮研轴瓦、调整间隙,以及更换轴承。

3.2.7 检查与调整叶轮密封环、轴套、压盖、轴封等各部间隙。

3.2.8 检查或校验压力表。

3.2.9 检查、清扫以及修理电机。

3.2.10 测量及调整泵体水平度。

3.2.11 除锈防腐。

4 检修方法及质量标准4.1 泵体及底座Q/LSAN J 08607-20044.1.1 泵体及底座应无裂纹,泵体涡旋室及液体通道内铸造表面应光滑,在不承受压力部位发现裂纹或其它可焊补的铸造缺陷时,按照JB/TQ369《泵用铸铁件焊补》进行修补。

4.1.2 泵体安装的水平度:单吸式离心泵:纵向(沿泵轴方向)0.05mm/m;横向(垂直于泵轴方向)0.10mm/m。

4.2 泵轴及轴套4.2.1 泵轴不应有腐蚀、裂纹等缺陷。

单级离心泵检修规程

单级离心泵检修规程

单级离心泵检修规程单级离心泵检修规程目录:一、检修前的准备二、泵的拆卸三、零件的清洗和测量四、泵的装配五、质量标准六、试车预验收七、泵的维护和保养正文:一、检修前准备工作1、掌握泵的运转情况,并备齐必要的图纸和资料。

2、备齐检修工具、量具、起重机具、配件及材料。

3、切断电源及设备与系统的联系,达到设备安全与检修条件。

4、办理检修票证、电源处挂停电检修牌二、泵的拆卸1、解体前的准备工作:工艺介质(水)处理完毕,放净泵内介质,润滑油排放干净,电机断电后方可作业。

2、拆联轴器螺栓,断开联轴器。

3、拆下填料压盖或机械密封压盖螺母。

4、拆卸泵壳与泵盖连接螺栓及定位销。

5、吊走泵盖,放到平地上并用石棉板或方木垫在其下面。

6、拆下轴承箱体与泵壳所连接螺栓7、把转子部件及附件整体从下泵体中吊走,运到检修平台上检修。

8、松开锁紧联轴器的圆螺母,拆卸联轴器,或用气焊把联轴器加热到一定温度用专用拉拔器把联轴器从泵轴上顶下来。

9、拆卸轴承压盖螺栓,取下轴承箱体,把轴承锁紧圆螺母及定位卡子拆下,然后取下轴承、轴承衬套及轴承箱体压盖。

10、松开顶丝,取下两端的挡水圈、轴承挡套。

11、拆下填料压盖、填料及填料函;或拆下机械密封压盖及机械密封。

12、拆下填料或机械密封套、“O”圈及叶轮挡套。

13、取下叶轮口环、叶轮及叶轮键。

注意事项:1、拆联轴器螺栓时要注意不要损坏螺栓的螺纹。

2、吊放泵盖时要注意别碰到泵盖的密封面,所有连接螺栓都拆开方可吊。

3、在对所有零件拆卸时,要保证零件的完好性。

4、记住轴套间“O”圈位置,装配时不要漏装。

5、拆下的零部件要放置在垫皮上,摆放整齐便于取用。

三、零件的清洗及测量1、对所有拆下螺栓进行检查,如有损坏应及时更换,把未损坏螺栓用机油或液扳手清理干净。

2、把泵壳与泵盖的密封面清理干净。

3、把轴承箱体、压盖和轴承上的油清理干净,保证上面没有杂质残留并检查轴承是否有疲劳痕迹,如有必须更换。

4、对泵所用“O”圈进行检查是否有老化或断裂现象,如有必须更换。

单级离心泵检修规程2

单级离心泵检修规程2

离心泵维护检修规程1 总则1.1主题内容适用范围2 主要性能参数3检修周期及检修内容表1 检修周期3.1检修内容,应无锈蚀和油迹。

,调整轴承间隙。

,测量、调整轴承油封间隙。

,必要时做动平衡校验。

,防止将附加应力施加于泵体,必要时重新配管。

4检修与质量标准4.1拆卸前准备,并备齐必要的图纸和资料。

,放净泵内介质,达到设备安全与检修条件。

4.2拆卸与检查,并检查清扫。

,检查联轴器对中,设定联轴器的定位标记。

,拆卸检查轴承。

,测量主轴的径向圆跳动。

,必要时进行探伤检查。

4.3检修标准按设备制造厂要求执行,无要求的按本标准执行。

,其弹性圈与柱销应力为过盈配合,并有一定紧力。

弹性圈与联轴器销孔的直径间隙为0.6~1.2 mm。

联轴器的对中要求值应符合表2要求。

表2 联轴器的对中要求表mm,调整垫片每组不得超过4块。

,应校核联轴器对中。

a、承受轴向和径向载荷的滚动轴承配合为H7/js6。

b、仅承受径向载荷的滚动轴承与轴配合为H7/k6。

c、凡轴向止推采用滚动轴承的泵,其滚动轴承外圈的轴向间隙应留有0.02~0.06 mm。

e、滚动轴承拆卸时,采用热装的温度不超过120℃,严禁直接用火焰加热,推荐采用高频感应加热器。

f、滚动轴承的滚动体与滚道表面应无腐蚀、坑疤与斑点,接触平滑无杂音,保持架完好。

a、压盖与轴套的直径间隙为0.75 ~1.0mm,压盖与密封腔间的垫片厚度为1~2mm。

b、密封压盖与静环密封圈接触部位的粗糙度为R a3.2。

c、安装机械密封部位的轴或轴套,表面不得有锈斑裂纹等缺陷,粗糙度R a1.6。

d、静环尾部的防转槽根部与防转销顶部应保持1~2 mm 的轴向间隙。

e、弹簧压缩后的工作长度应符合设计要求。

f、机械密封并圈弹簧的旋向应与泵轴的旋转方向相反。

g、压盖螺栓应均匀上紧,防止压盖端面偏斜。

h、静环装入压盖后,应检查确认静环无偏斜。

a、间隙环与轴套的直径间隙一般为1.00~1.50 mm。

b、间隙环与填料箱的直径间隙为0.15~0.20mm。

单级离心泵检修规程

单级离心泵检修规程

单级离心泵检修规程1、总则1.1适用范围本规程适用于热井水泵200NB-80A、常温水泵KCP200*150-400、低温水泵KCP100*65-315C、管道泵IRG100.125等单级离心泵的维护和检修,其它类型的单级泵也可参照。

1.2 结构简述单级离心泵主要由泵体、泵盖、叶轮、轴、轴承箱、轴承等部件组成,叶轮安装在轴端呈悬臂式,轴线端面进水,排水口与泵的轴线垂直2、完好标准2.1零部件2.1.1泵本体及各零部件完整齐全。

2.1.2各部连接螺栓齐全,连接紧固。

2.1.3电气仪表齐全、灵活好用,数据准确可靠。

2.1.4安全防护装置完备,牢固美观。

2.1.5基础:机座稳固可靠、地脚螺栓齐全紧固,符合技术要求。

2.2运行性能2.2.1油路畅通,润滑良好。

2.2.2压力、流量平稳,各部温度正常,电流稳定。

2.2.3运转正常,无异常振动、杂音等不正常现象。

2.2.4能达到铭牌出力。

2.3技术资料2.3.1泵的使用说明书、产品合格证、质量证明书齐全。

2.3.2泵的总装图、各部结构图、易损件图齐全。

2.3.3操作规程、维护检修规程齐全。

2.3.4设备档案齐全,包括:a、安装及试车验收资料。

b、设备运行记录。

c、历次检修及验收记录。

d、设备缺陷及事故情况记录。

4.14.24.2.1小修4.2.1.1更换检修机械密封4.2.1.2检查轴承、调整各部间隙4.2.1.3紧固各部位螺栓,消除运行中发生的缺陷和渗漏,更换零件4.2.1.4检查冷却水、油封和润滑系统,更换润滑油4.2.2大修4.2.2.1包括小修内容4.2.2.2检查叶轮的磨损、腐蚀、气蚀情况,修复或更换4.2.2.3检查泵轴磨损和直线度,进行修复或更换4.2.2.4清理、检修进口滤网,止回阀和运行系统阀门4.2.2.6联轴器找正4.2.2.7校验压力表5、检修方法及质量标准5.1泵体与底座5.1.1泵座与基础面应接触严密5.1.2泵体应无裂纹、气孔或严重砂眼,止口面应无毛剌及碰撞变形,要求接触面达到75%以上5.2泵轴5.2.1泵轴表面不得有裂纹,伤痕和锈蚀等缺陷,大修更换泵轴必要时可做探伤检查;泵轴轻微磨损可用电镀、喷镀等方法修复5.2.2泵轴的直线度和圆度不大于0.02 mm,径向跳动不大于0.02 mm5.2.3键槽中心线对轴心线的偏移不超过0.06mm5.3叶轮5.3.1叶轮的流道应清理光洁,无粘砂、毛刺5.3.2叶轮轮毂对轴孔的端面园跳动应不大于0.04mm5.3.3叶轮与密封环的直径间隙应保持在0.35~0.5 mm之间5.4轴承5.4.1滚动轴承的滚道应无坑痕、锈斑等缺陷,保持架完好,接触平滑,转动无杂音5.4.2轴承需热装时,可用100~120度左右机油浴轴承10~15分钟后进行组装,严禁用火焰直接加热5.4.3拆装滚动轴承应使用拆装专用工具和利用压力机,且方法正确,不得用锤直接敲击轴承,装配后轴承内端面应与轴肩靠紧5.5冷却装置5.5.1轴端密封的冷却水室应无裂纹、渗漏现象,不得因结垢,锈蚀等堵塞流通,外部冷却水系统亦应畅通无阻5.5.2机械密封装置的直接冷却冲洗系统,必须装有过滤网,过滤网应完好无损5.6联轴器66.1检修前必须按规定办理有关安全检修票证6.2切断电源,并挂“禁动牌”6.3关闭进出口阀门,或加堵盲板与系统隔绝6.4拆卸及吊装设备时,吊装工具应设置牢固,动作平稳,防止碰撞及坠落事故发生;6.5在检修设备和装配前,对需要装配的零件尺寸应进行校对;6.6检修工具和零部件设专人保管,检修人员不能带任何与检修无关的金属物品到现场,防止遗忘在机体内造成恶性事故;6.7在拆卸和装配尺寸精度较高的零件时,严禁硬打硬敲,需敲击时可用木质或铜质垫块;6.8做到文明检修,检修完清理现场,防止遗留在设备内造成事故,并检查安全护罩等是否安装。

单级离心泵维护检修规程(DOC)

单级离心泵维护检修规程(DOC)

企业标准单级离心泵维护检修规程1总则1.1适用范围本规程适用于化工企业吸入口径小于600mm、型号为LS、IH、SH 型的单级单和单级双吸离心泵的维护和检修,亦可用于BA 型、F 型HFS 型、HFSZ 型、IHF 型、SFR型、IT 型离开泵的维护和检修,其它相似类型的泵可作参考。

1.2结构简述单级离心泵主要由泵体、泵盖、叶轮、轴和托架等部件组成。

单级泵的叶轮安装在轴端呈悬臂式,轴线端面进水,排出口与泵的轴线垂直。

双吸泵的泵体为水平剖分式,叶轮采用双吸式叶轮,由两端轴承支承、吸入口与排出口均在泵体上,成水平方向与泵体垂直,电动机通过联轴器直接驱动泵。

1.3技术性能1.3.1IS 型、IH 型单级单吸离心泵主要性能见表 1表 1 IS 型单级单吸离心泵主要性能1.3.2 Sh 型单级双吸离心泵主性能见表 2 表2Sh 型单级双吸离心泵主性能2完好标准2.1零、部件2.1.1泵本体及各零件完整齐全。

2.1.2基础螺栓及各连接螺栓齐全、紧固。

2.1.3安全防护装置齐全、稳固。

2.1.4压力表、电流表等仪表齐全、灵敏、量程符合规定,并定期校验2.1.5各部安装配合符合规定。

2.1.6泵体及附属阀门、管件、管线油漆完整,标志明显。

2.1.7基础及底座坚固。

2.2运行性能2.2.1油路畅通,润滑良好,实行“五定” 、“三级过滤”。

2.2.2压力、流量平稳,各部温度正常,电流稳定。

2.2.3运转平衡,无异常振动,杂音等不正常。

2.2.4能力可达到铭牌或查定能力。

2.3技术资料2.3.1有泵的总装图或结构图,有易损配件图。

2.3.2有使用说明书、产品合格证、质量证明书。

2.3.3操作规程、维护检修规程齐全。

2.3.4设备档案齐全,数据准确,包括:a)安装及试车验收资料;b)设备运行记录;c)历次检修及验收记录;d)设备缺陷及事故情况记录。

2.4设备及环境2.4.1设备清洁,外表无灰尘、油垢。

2.4.2基础及底座整洁,表面及周围无积水、废液,环境整齐、清洁。

管道泵维护检修规程

管道泵维护检修规程

管道泵检修规程氮氧车间2013-10-30管道泵检修规程一、总则1、适用范围(1)、根据制造厂提供的有关管道泵的有关资料,编制本规程。

(2)、本规程适用于SIG型离心式管道泵(以下简称为“管道泵”)的维护和检修。

(3)、本规程与制造厂的技术文件相抵触时,应遵循制造厂技术文件中的一切规定。

2、结构简述SIG型管道泵为立式单级离心泵,其主要由立式电机、泵体、叶轮、机械密封、密封圈等零件组成。

管道泵的泵体结构近似于阀门,可以象阀门一样直接安装在管路上输送物料。

绝大部分管道泵为水泵。

二、设备概况:车间3台管道泵中一台是便拆式,具体性能参数如下:三、完好标准1、零、部件(1)、零、部件齐全完整,质量符合要求。

(2)、管线、阀门,标志分明,符合技术要求。

(3)、防腐符合要求。

2、运行性能(1)、设备运行平稳无杂音,电流不超过额定值。

(2)、压力、流量平衡,各部位温度正常。

(3)、设备润滑良好,实行“五定”、“三级过滤”。

(4)、设备出力达到铭牌规定或满足生产要求。

3、技术档案(1)、设备档案齐全,各项数据填写及时、准确。

设备档案应包括如下内容:a、管道泵的出厂合格证、质量证明收,开箱检验记录;b、管道泵的安装、验收和性能试验记录;c、管道泵的设备履历卡片及运行、检修、验收、缺陷和事故记录,润滑油(脂)更换记录等;d、管道泵的总装配图、主要零部件图及易损件图。

(2)、管道泵的操作规程、安全规程和维护检修规程齐全。

4、设备与环境(1)、设备清洁,表面及周围无灰尘、油垢和杂物。

(2)、设备及附属管道无跑、冒、滴、漏。

四、管道泵的维护与常见故障1、维护(1)、管道泵及其附件应完整、可靠,村质符合要求,机体表面及周围要保持清洁,无灰尘和油垢。

(2)、操作人员经过考核合格后持证上岗,要做到“四懂”“三会”(即懂结构、懂原理、懂性能、懂用途;会使用、会维护保养、会排除故障)。

(3)、管道泵在运行中, 操作人员应按照岗位操作法的要求,定时、定点、定线进行巡回检查,每小时至少一次。

单级单吸离心泵检修

单级单吸离心泵检修
3、解体中的安全注意事项:
严格按照水泵的解体程序工作; 正确使用工量具; 严禁野蛮拆装; 拆下的零件应分类保管,妥善放置。 工作场地应随时保持干净整洁。 检修完毕后应请注意清点工具。
二、解体工艺
1、拆开泵盖与泵体连接螺丝,注意泵盖与相 对位置作以标记; 2、将转子组件从泵体中取出。 3、将叶轮前的锁紧螺母松开,取出叶轮。 4、取下泵盖和轴套,松开轴承压盖。
三、零部件检修
6、机械密封装置的检修 1、结构组成: 轴套、密封压盖、静环、动环、推环、弹簧、弹簧 座、O型密封圈等。 2、检修要点: (1)检查各部件有无磨蚀、损坏,必要时更换新的。 (2)对密封部位轴套的要求: 外径为10~50mm,径向跳动应≤0.04mm;外径为 50~120mm,径向跳动应≤0.06mm。
课题二十七 单级单吸离心泵检修
主要内容
解体前的准备工作 解体工艺 零部件检修 回装
单级单吸悬Hale Waihona Puke 泵的结构(B型泵)IS型泵
一、解体前的准备工作
1、工量具的准备:
工具:各种扳手、起重工机具、手锤、铜棒、 盘根钩、剪刀、拉马、撬杠、油壶等。 量具:游标卡尺、游标深度尺、千分尺、百 分表及表架等。
一、解体前的准备工作
2、解体前需做的工作:
(1)办理检修工作票; (2)做好备品、配件及各种材料准备; (3)对检修人员明确分工; (4)拆附件、揭去化妆板; (5)放净泵内的积水; (6)拆联轴器外罩,取下联轴器联接螺栓,测记对 轮的对中情况。 (7)有条件时最好将水泵移至检修现场。
一、解体前的准备工作
三、零部件检修
3、加填料的方法:
(1)填料的种类应与工作介质相适应;规格应符合要求。 (2)填料的切口应成30°~45°搭接,每圈填料必须是整 圆,不可短缺。 (3)相邻两圈填料的接口应错开120°~180°,水封环应 对准水封口。 (4)填料压盖紧上后,四周的间隙应相等,不偏斜,压盖 压入行程的1/2-2/3即可,以留有余紧的余地。 (5)填料压紧程度应适当,一般以单手能盘动转子为宜; 运行时,压盖与轴套间的滴状漏水为好

立式离心泵检修规程

立式离心泵检修规程

立式离心泵检修规程
1、工作环境清洁,通风良好,无明火,无易燃易爆物品;
2、检修人员需熟悉立式离心泵的结构、性能、原理及操作规程;
3、对检修的立式离心泵进行必要的停车、排空、减压操作,断开电源;
4、携带必要的检修工具和测量仪器。

二、检查各部件
1、检查离心泵基础、支架是否紧固、有无变形、裂纹及油污堆积;
2、检查立管是否正常,有无敲击声、振动及泄漏;
3、检查进出口阀门,是否正常开闭,有无漏水、堵塞或损坏;
4、检查泵体和叶轮是否有变形、裂纹或磨损;
5、检查轴承和密封件是否损坏、磨损或老化。

三、更换损坏部件
1、拆卸立式离心泵,注意清理内部污垢;
2、更换损坏的泵体、叶轮、轴承、密封件等部件;
3、组装立式离心泵,保证各部件安装位置正确,紧固件已经拧紧;
4、重新安装立式离心泵,调整好进出口管道的位置和高度,注意泵与马达的联接。

四、试运行
1、启动立式离心泵,调整进出口阀门,保证泵能正常吸水和排
水;
2、检查泵的运行状态,包括振动、噪音和温度等指标;
3、检查水流量和扬程是否符合要求,如果不符合,需要进行进出口管道的调整或者泵本身的调整。

五、收尾工作
1、清理工作现场,保持环境整洁;
2、整理好工具、测量仪器等物品,放回指定存放位置;
3、填写检修记录,包括检修时间、检修内容、更换部件、试运行情况等信息;
4、交接班人员,告知检修情况和注意事项。

离心泵检修操作规程

离心泵检修操作规程

离心泵检修操作规程一.总则1.本规程规定了离心泵的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。

2.结构简述:单级离心泵主要由泵体、泵盖、叶轮、轴和托架等部分组成,单机泵的叶轮安装在轴端呈悬臂式,轴线端面进油,排出口与泵的轴线垂直。

3.技术性能:编写修订依据P-7102轻质油泵维护检修规程。

二.检修周期与内容1.检修周期:(见表1)根据状态检测结果及设备运行状况,可以适当调整检修周期。

表1检修周期表2.检修内容:小修项目:①.更换或检测修理机械密封。

②.检查清洗轴承、轴承箱、挡油环、挡水环、油标等,调整轴承隙③.检查联轴器及驱动机与泵的对中情况。

④.处理在运行中出现的问题。

.检查冷却水、油封和润滑等系统的供油情况。

大修项目:①.包括小修项目。

②解体检查各零部件的磨损、腐蚀和冲蚀情况。

③.检查测量转子的各部圆跳动和间隙。

④.检查并校正轴的直线度。

⑤测量并调整转子的轴向窜动量。

⑥.检查泵体基础、地脚螺栓及进出口法兰的错位情况,防止附加应力施加与泵体,必要时重新配管。

三.检修要求与检修标准:1.拆卸前准备:①.掌握泵的运转情况,并备齐必要的图纸和资料。

②.备齐检修工具、量具、起重机具、配件及材料。

③.切断电源及设备与系统的联系,挂检修禁动牌,放净泵内介质,按要求确认检修条件。

2.拆卸与检查:检修化工用泵时,首先应熟悉泵的结构,同时拆好三个环节:一是正确的拆卸;二是零件的清洗、检查、修理或更换;三是按技术要求精心地组装。

转子与泵体组装后,测定转子总轴向窜量,转子定中心时应取总窜量的一半,对于两端支撑的热油泵,入口的轴向间隙应比出口的轴向间隙大0.5-1.0mm。

四.试车与验收:1.试车前准备:①.检查检修记录,确认检修数据正确。

②.所有的仪表、停车装置可靠、齐全。

③.单试电机合格,确认转向正确。

④.润滑油、封油、冷却水等系统正常,零附件齐全好用。

⑤.盘车无卡涩现象和异常声响,轴封渗油符合要求。

单级离心泵检修作业指导书

单级离心泵检修作业指导书

单级离心泵检修作业指导书
单级离心泵检修作业指导书主要包括以下步骤:
1. 准备工具和资料:在检修前,需要准备好相应的工具和资料,例如检修工具、测量仪器、离心泵说明书等。

2. 切断电源:在开始检修前,必须先切断离心泵的电源,以确保安全。

3. 检查泵的基础:检查离心泵的基础是否牢固,是否有异常声音或振动。

4. 检查泵的外观:检查离心泵的外观是否完好,是否有明显的磨损或损坏。

5. 检查泵的附件:检查离心泵的附件是否完好,例如轴承、密封件、螺丝等。

6. 检查泵的转动部分:检查离心泵的转动部分是否灵活,是否有卡滞现象。

7. 检查泵的润滑系统:检查离心泵的润滑系统是否正常,油位是否合适。

8. 更换磨损件:如果发现有明显的磨损或损坏件,需要及时更换。

9. 试运行:在检修完成后,需要对离心泵进行试运行,检查是否有异常声音或振动。

10. 记录检修情况:在检修过程中,需要记录检修情况,例如更换了哪些配件、进行了哪些调整等。

这有助于后续的维护和检修工作。

需要注意的是,在检修过程中,必须遵守安全操作规程,确保人身安全和设备安全。

同时,也需要注意配件的质量和规格,以免影响离心泵的正常运行和使用寿命。

立式单级离心泵检修作业规程

立式单级离心泵检修作业规程

TSH-HC-01-017 立式单级离心泵检修规程-封面01-01页-状态卡02-03页-动作卡03-09页-附件09-13页工程验收确认准备阶段状态卡000 检修前的准备;010 办理检修作业票;020 确认已具备施工条件;检修阶段100 拆电源线;110 拆联轴器;120 电机拆除并吊离;130 泵体拆除并吊离;140 拆除轴承箱组件;150 拆卸机械密封组件;160 拆卸各级叶轮及蜗壳;170 拆除壳体总承;180 拆除轴承;200 清洗检查轴承箱组件;210 清洗检查叶轮及壳体流道;220 更换壳体口环、叶轮口环、轴承衬套;300 回装总承、叶轮及蜗壳;310 泵体回装;320 回装机械密封组件330 组装滚动轴承组件;350 回装轴承;360 回装轴承箱组件;400 调整转子定位及机械密封压缩量;410 回装联轴器;交工阶段500 现场清扫;510 机泵试车和验收。

动作卡准备阶段000 检修前准备;001 B-( ) 检修施工的时间安排已经确定。

002 B-( ) 检修所需的零配件和相应的材料已备齐。

003 B-( ) 检查检修专用工具和经检验合格的量具、器具已备齐。

B-< > 起重工对起吊设施进行检查,应符合安全规定。

起重工签字( )签字( ) 004 B-( ) 查阅停机前机组各部位振动值、轴位移、轴承温度、供油压力及泄漏点。

005 B-( ) 查阅上次检修资料和有关图纸,做好检修人员培训,准备好最新版本的检修作业规程。

010 办理施工作业票011 B-( ) 施工作业票已经按规定程序办理审批好。

B-< > 确认施工作业票规定的内容已经全部落实。

签字( ) 020 确认机泵已经具备安全拆卸的条件;B < > C-< > 确认电机电源已经切断,相关阀门已关闭。

签字 ( ) ( ) 021 B-[ ] 确认机泵已经切出系统,排放导淋已全部打开,进出口压力指示为零,泵体温度接近环境温度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

编制:日期:校对:日期:审核:日期:1批准:日期:发布日期:年月日目录单级单吸立式管道离心泵检修规程 (3)1总则 (3)1.1适用范围 (3)1.2结构简述 (3)1.3技术性能 (3)2完好标准 (3)2.1零、部件 (3)2.2运行性能 (3)2.3技术资料 (3)2.4设备及环境 (3)3设备维护 (4)3.1日常维护 (4)3.2定期检查 (4)3.3常见故障处理方法 (4)3.4紧急情况停车 (5)4检修周期和检修内容 (5)4.1检修周期 (5)4.2检修内容 (5)5检修方法及质量标准 (5)5.1检修方法简述 (5)5.2检修质量标准 (8)6试车与验收 (9)6.1试车前准备工作 (9)6.2试车 (9)6.3验收 (9)7维护检修安全注意事项 (9)7.1维护安全注意事项 (9)7.2检修安全注意事项 (9)7.3试车安全注意事项 (10)单级单吸立式管道离心泵检修规程1.总则1.1适用范围本规程适用于型号为单级单吸立式管道离心泵的维护和检修。

亦可用于ISR型的维护和检修。

其它相似类型的泵可作参考。

1.2结构简述ISR型单级单吸立式管道离心泵主要单级单吸管道离心泵采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计组成,同时根据使用温度,介质等不同在ISG型基础上派生出适用热水,高温,腐性化工泵,油泵,该系列产品具有高效节能、噪音低,性能可靠等优点。

1.3技术性能ISR型单级单吸立式管道离心泵主要性能见表1。

表12. 完好标准2.1零、部件2.1.1泵体及各零、部件完整齐全。

2.1.2基础螺栓及各连接螺栓齐全、紧固。

2.1.3安全防护装置齐全、稳固。

2.1.4各部安装配合符合规定。

2.1.5泵体及附属阀门、管件完整,标志明显。

2.1.6基础及底座完整、坚固。

2.2运行性能2.2.1油路畅通,润滑良好。

2.2.2运转正常,无异常振动、杂音等现象。

2.2.3压力、流量平稳,各部温度正常,电流稳定。

2.2.4能达到铭牌出力或查定能力。

2.3技术资料2.3.1操作规程、维护检修规程齐全。

2.3.2设备各项记录齐全,数据准确可靠,包括:a.设备运行记录;b.历次检修及验收记录;c.设备缺陷及事故情况记录。

2.4设备及环境2.4.1设备清洁,外表无尘灰、油垢。

2.4.2基础及底座整洁,表面及周围无积水、废液,环境整齐、清洁.2.4.3进出口阀门、管口法兰、泵体等处接合面均无泄漏。

2.4.4轴封处泄漏a.填料密封:介质为水时,初期每分钟不多于20滴,末期每分钟不多于40滴;其他液体,每分钟不多于15滴;b.机械密封:初期应无泄漏,末期每分钟不超过5滴。

3. 设备的维护3.1日常维护3.1.1严格按操作规程程序启动、运转与停车,并做好运行记录。

3.1.2每班检查各润滑部位的润滑情况。

3.1.3新换轴承后,运行100小时应清洗换油;以后每运行1000—1500小时换油一次,油脂每运行2000—2400小时换油。

3.1.4经常检查轴承温度,应不高于环境温度35℃;轴承的最高温度:滚动轴承不得超过75℃,滑动轴承不得超过65℃。

3.1.5经常观察泵的压力和电机电流是否正常和稳定,设备运转有无异常声响或振动,发现问题及时处理。

3.1.6经常保持泵及周围环境整洁,及时消除跑、冒、滴、漏。

密封符合要求。

3.1.7维修人员应按要求巡检,检查设备并及时处理所发现的问题。

3.1.8在泵所处环境温度较低情况下,泵停用时,排尽剩液,以防冻裂机壳及零件。

3.2定期检查对于生产系统中重要的泵,每周检查滚动轴承运转情况及泵体振动情况。

3.3常见故障处理方法常见故障处理方法见表2。

表 2 常见故障处理方法3.4紧急情况停车遇有下列情况之一者,应紧急停车处理:a.泵内发出异常声响和振动突然加剧;b.轴承温度突然上升超过规定标准;c.泵流量突然下降;d.电流超过额定值持续不降。

4检修周期和检修内容4.1检修周期检修周期为一年一次。

4.2检修内容4.2.1复查驱动机和泵的对中,如和原始数据差异较大,须重新调整。

4.2.2解体检查泵的转子、轴、轴承磨损情况并进行无损探伤。

4.2.3对泵的零部件进行宏观检查和检验。

4.2.4对转子进行动、静平衡校正,并在机床上作端面跳动检验。

4.2.5检查口环,消除磨损的间隙,提高泵的效率。

4.2.6调整叶轮背部和其他各部间隙。

4.2.7检查和更换密封。

4.2.8清理和吹扫泵内脏物。

4.2.9消除泵及辅助部分的跑冒滴漏,检查润滑油系统。

4.2.10对整台机泵除垢、喷漆。

5.检修方法及质量标准5.1检修方法简述泵运行时如有振动首先解体检查轴承的磨损和几何形状的变化。

一般应检修以下内容。

5.1.1轴承的圆度,不能大于轴径的千分之一,超标应该更换。

5.1.1.2轴径表面粗糙度应达到要求。

5.1.1.3用红丹研磨轴径和轴承的接触面积不小于60%~90%,表面不应有径向或轴向划痕。

5.1.1.4轴承内外圈不应倾斜脱轨,应运转灵活。

5.1.1.5滚珠轴承的外径与轴承箱的内壁不能接触。

5.1.1.6径向负荷的滚动轴承外圈与轴承箱内壁接触应采用H/h配合。

5.1.1.7不承受径向载荷的推力滚动轴承与轴的配合,轴采用k6。

其一般数据如表3。

表3 滚动轴承与轴配合表5.1.2填料密封的检修5.1.2.1泵用填料密封使用寿命是否长久,关键是选用适用的填料,这里主要介绍填料密封的选用、安装和预紧。

填料的选用见下表4.表4 填料的选用5.1.2.2填料压盖的预紧和预紧力5.1.2.3当选择好适用的填料,尚要说明的是在订购填料时,可以按照泵轴的直径和填料盒的外径模压成型,按照填料开口相错45o或90o交替压进填料盒,最后压扣上填料压盖。

但也可以在现场进行长填料绳的剪断,剪断时必须斜于45o切出,每道填料安装时,切断口用透明胶带纸固定好,每道切口也必须45o或90o交错安装,最后压扣填料压盖。

扣压盖时必须保证压盖端面与轴垂直。

填料压盖与轴套直径间隙0.75~1.00mm。

其外径与填料盒间隙为0.1~0.15mm。

对有容易汽化的泵,开启后应再次进行热压紧。

5.1.2.4联轴器检修小机泵联轴器主要有刚性联轴器和齿形联轴器。

5.1.2.5刚性联轴器刚性联轴器一般用在功率较小的离心泵上,检修时首先拆下联接螺栓和橡皮弹性圈,对温度不高的液体,两联器的平面间隙为2.2~4.2mm,温度较高,应大于前窜量的1.55~2.05mm。

联轴器橡胶弹性圈比穿孔直径应小0.15~0.35mm。

同时拆装时一定要用专用工具,保持光洁,不允许有碰伤划伤。

5.1.2.6齿形联轴器齿形联轴器挠性较好,有自动对中性能。

检修时一般按以下方法进行。

a.检查联轴器齿面啮合情况,其接触面积沿齿高不小于50%,沿齿宽不小70%,齿面不得有严重点蚀、磨损和裂纹。

b.联轴器外齿圈全圆跳动不大于0.03mm,端面圆跳动不大于0.02mm。

c.若须拆下齿圈时,必须用专用工具,不可敲打,以免使轴弯曲或损伤。

当回装时,应将齿圈加热到200℃左右再装到轴上。

外齿圈与轴的过盈量一般为0.01~0.03mm。

d.回装中间接筒或其他部件时应按原有标记和数据装配。

e.用力矩搬手均匀地把螺栓拧紧。

5.1.3动密封部分的检修动密封是指叶轮口环部位的间隙,一般半径方向应控制在0.20~0.45mm。

若间隙太小,组装后盘车困难;间隙太大,容易造成泵的振动。

轴套和衬环间隙半径方向一般为0.2~0.6mm。

5.1.4静密封部分的检修静密封部分包括泵体剖分结合面、轴承压盖与轴承箱体的结合面,润滑油系统的接头,进出口管的法兰等。

如检修不能保证无泄漏,也同样使泵不能运行。

上述部位的密封,只要根据介质选准适用的胶粘剂和垫片,即能保证无泄漏。

现一般使用的剖分结合面胶粘剂为南大703、南大704。

5.1.5叶轮和转子的检修5.1.5.1小机泵多为单级叶轮或单级双吸式转子。

检修时首先检查叶轮外观并清洗干净,不管是更换备件安装新叶轮,还是清洗旧叶轮,回装后均要做静平衡,必要时还要做动平衡。

叶轮和轴的配合采用H/h。

安装叶轮时键和键槽要密切接触。

5.1.5.2对于转子部分的轴径允许弯曲不大于0.013mm,对于低速轴最大弯曲应小于0.07mm,对高速轴最大弯曲应小于0.04mm。

轴套部分与轴的装配采用H/h。

5.1.5.3对于转子部分的轴,检修后轴径圆跳动不大于0.013mm,轴套不大于0.02mm,叶轮口环不大于0.04mm,叶轮端面不大于0.23mm。

两端轴径不大于0.02mm。

但对于结构较复杂的离心泵上述数据根据泵的状况标准也不一样。

5.1.6机械密封的检修5.1.6.1对机封检修时应先用专用工具正确拆下机封的动、静环,并检查端面磨损情况,凡是装机封的泵的转子,不管功率大小均应做动或静平衡试验。

为保证密封面不泄漏,可在钳工平台上把动静面压紧,倒上水做渗漏试验,如果静态水不漏,说明密封面的表面粗糙度和平面度均符合要求。

安装时端面垂直度偏差不大于0.015mm。

其部位轴或轴套的径向圆跳动值如表5。

表5 轴和轴套的径向圆跳动值5.1.6.2安装后其轴的轴向窜动量不大于0.45mm。

5.1.6.3应着重说明的是机械密封按要求装好后,一定要盘车并检查冷却水部分是否可靠,防止启动后泄漏或损坏机封端面。

5.1.6.4密封布置均不能有泄漏现象。

5.2 检修质量标准5.2.1控制阀5.2.1 .1与导向套配合尺寸公差为酱,圆度为0.02mm,直线度为0.022mm,表面粗糙度为,表面硬度HRC45-55。

5.2.1.2配合轴径与定位轴径同轴度0.02mm。

5.2.1.3 最大修磨量0.01D(D为直径)。

5.2.1.4 导向套5.2.1.5 与柱塞配合尺寸公差为表面粗糙度5.2.1.6内径与外径同轴度为公0.02mm。

5.2.1.7 密封图应有良好弹性,元老化裂纹现象,与柱塞配合面无划痕损伤。

5.2.2 曲轴、中轴部分5.2.2.1曲轴5.2.2.1.1 主轴颈、曲柄颈与轴瓦配合尺寸公差为,圆度0.02mm,直线度Φ0.02mm,表面粗糙度。

5.2.2.1.2 主轴颈与曲柄颈平行度为0.03mm。

5.2.2.1.3主轴颈与曲柄颈最大修磨量为直径的0.04。

5.2.2.2轴瓦壳5.2.2.2.1与轴瓦配合表面无拉伤起毛现象,表面粗糙度。

5.2.2.2.2与轴瓦配合表面与导向孔垂直度为0.02mm。

5.2.2.2.3 两轴瓦壳组合后,其两端导向孔同轴度社0.02mm。

5.2.2.3 轴瓦5.2.2.3.1 与轴瓦壳配合寸公差为,与曲柄配合尺寸公差为,配合表面粗糙度5.2.2.3.2 轴瓦键槽与定位键配合尺寸公差为。

5.2.2.4 曲轴套5.2.2.4.1 与主铀颈配合尺寸公差为,表面粗糙度为。

相关文档
最新文档
