八年级下册物理杠杆专项练习题精选范文

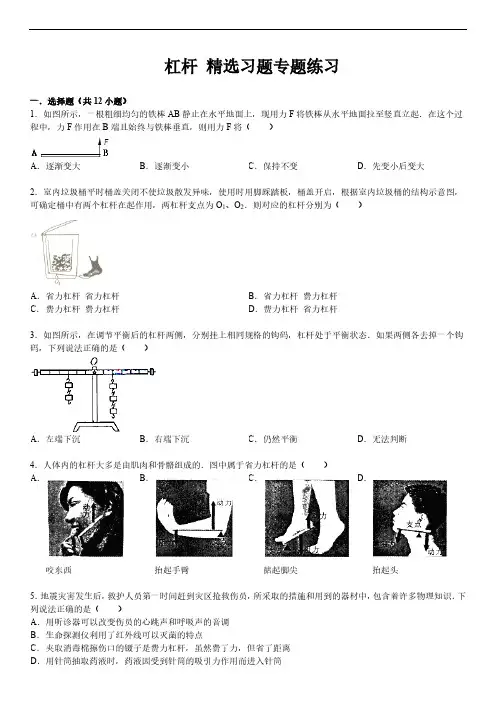

人教版八年级物理下册第十二章《简单机械》第1节 杠杆 精选习题专题练习(PDF,含解析)
杠杆精选习题专题练习一．选择题（共12小题）1．如图所示，一根粗细均匀的铁棒AB 静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起．在这个过程中，力F作用在B 端且始终与铁棒垂直，则用力F将（）A．逐渐变大B．逐渐变小C．保持不变D．先变小后变大2．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起作用，两杠杆支点为O1、O2．则对应的杠杆分别为（）A．省力杠杆省力杠杆B．省力杠杆费力杠杆C．费力杠杆费力杠杆D．费力杠杆省力杠杆3．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A．左端下沉B．右端下沉C．仍然平衡D．无法判断A．咬东西B．抬起手臂C．踮起脚尖D．抬起头5．地震灾害发生后，救护人员第一时间赶到灾区抢救伤员，所采取的措施和用到的器材中，包含着许多物理知识．下A．用听诊器可以改变伤员的心跳声和呼吸声的音调B．生命探测仪利用了红外线可以灭菌的特点C．夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但省了距离D．用针筒抽取药液时，药液因受到针筒的吸引力作用而进入针筒6．下列四个图中，所作力F的力臂L，正确的是（）A．B．C．D．7．下列机械或工具的使用，属于费力杠杆的是（）A．羊角锤B．筷子C．起瓶器D．独轮车8．如图所示的简单机械中，属于费力杠杆的是（）A．B．C．D．9．如图所示，工人用撬棒撬起石块，O为支点．此撬棒属于（）A．省力杠杆，但费距离B．省力杠杆，且省距离C．费力杠杆，且费距离D．费力杠杆，但省距离10．下列几种工具，使用时属于费力杠杆的是（）A．测量质量的天平B．剪铁皮的剪刀C．撬铁钉的锤子D．夹取食物的筷子11．如图所示，活塞式抽水机手柄可以看作是绕O点转动的杠杆，它在动力F1和阻力F2的作用下，处于平衡状态，则（）A．F1•OC=F2•OA B．F1•OD=F2•OB C．F1•OE=F2•OA D．F1•OE=F2•OB12．如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是（）A．B．C．D．二．填空题（共3小题）13．如图所示是我们常用的指甲钳，使用时，通常把手放在_________（选填“A”或“B”）点，锉刀上刻有花纹是为了增大_________．14．自行车是中国老百姓最常用的交通工具．如图所示，从自行车的结构和使用来看，它涉及了许多物理知识．请你填写如表中的“应用举例”和“物理原理”．应用举例物理原理或说明问题如脚蹬半径大于传动齿轮半径相当于省力杠杆的轮轴（1）车座做成马鞍形①_________（2）②_________减少转动轴的摩擦和能耗（3）紧握刹车制，可把车停下③_________（4）稍稍用力转动车把，车的运动方向就改变④_________15．如图所示的杆秤是民间的一种测量工具．使用时，将待测物体挂在秤钩A上，用手拎住秤钮B或C（相当于支点），秤砣D在秤杆E上移动，当杆秤水平平衡时就可以在秤杆上读出读数．（1）从科学的角度来看，杆秤应该是一种测量物体_________的工具．（2）根据杠杆平衡的条件分析，使用杆秤时，当从秤纽C换到秤纽B时，最大测量值将变_________．（3）目前用电子秤取代杆秤，目的是防止不法商贩采取将秤陀质量_________（填“增大”、“减少”），达到“短斤缺两”获暴利．三．解答题（共11小题）16.在如图所示中，O是杠杆的支点，画出力F的力臂并用字母L标明．17．轻质杆OA的A端挂一重物，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1．18．如图所示，O为支点，请画出力F的力臂l．19．如图甲是果农修剪树枝的情景，图乙是图甲明亮部分的简化图，F1是剪刀受到的动力，B是阻力的作用点．请在图乙中标出支点O的位置，并作出阻力F2和动力臂L1．20．如图所示，粗细均匀的金属棒上端悬挂在转轴上，下端静止在地面上．画出以O为支点重力G的力臂l和地面对金属棒的支持力示意图．21．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．22．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．23．如图是液压汽车起重机的示意图．O为支点，F1为动力，B为阻力作用点．试画出动力F1的力臂L1以及作用在吊臂上的阻力F2的示意图．实验次数动力F1/N 动力臂L1/cm 阻力F2/N 阻力臂L2/cmk 1 15 1.5 10）通常情况下调节两端螺母让杠杆在水平位置平衡，起好处_________．（2）在调节杠杆之前，杠杆停在了如图所示的位置，为了使杠杆在水平位置平衡，应将平衡螺母向_________（填“左”或“右”）调节．（3）杠杆调节平衡后，在此后的实验中_________（填“可以”或“不可以”）通过旋动两端的平衡螺母来使杠杆恢复平衡．（4）小明仅做一次实验并记录了相关数据，如表中所示，就得出了杠杆平衡条件是：F1L1=F2L2的结论，这明显是不可靠的，原因是_________．25．在“探究杠杆平衡条件”实验中，利用在杠杆两端挂钩码的方法做实验，实验装置如图所示．（1）调节杠杆在水平位置平衡时，发现杠杆右端下沉．应把杠杆右端的平衡螺母向_________（选填“左”或“右”）调节．（2）实验时仍然使杠杆在水平位置平衡，这样做有什么好处？实验次数动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm1 3.0 10 2.0 152 2.5 20 2.5 203 1.0 30 1.0 30根据表中的信息，得出F1L1=F2L2的结论．这个结论是否具有普遍性？_________．原因是：_________．（4）如果用杠杆一端挂钩码另一端用弹簧测力计竖直向下拉的方法做实验．请分析说明用这种方法做实验的好处．_________．26．在探究“杠杆的平衡条件”实验中：（1）实验前，杠杆停在如图甲所示的位置，小明应该将杠杆右端平衡螺母向_________（填“左”或“右”）调节，使杠杆在水平位置平衡，这样做的目的是便于测量_________的大小．（2）杠杆在水平位置平衡后，在杠杆左边挂上钩码，在右边用测力计竖直向下拉，使杠杆在水平位置重新平衡，如图乙所示，当测力计的示数如图丙所示，则此时测力计的拉力大小是_________N．实验次数动力F1/N 动力臂L/cm 阻力F2/N 阻力臂L2/cm1 2 10 2 102 1 20 2 103 2.5 10 1 25分析表中数据得出：杠杆的平衡条件是_________．（4）在本实验中需要进行多次测量的目的是_________．A．减小误差B．求平均值C．使结论具有普遍性（5）当测力计由竖直方向变为向右倾斜下拉并保持杠杆在水平位置平衡，如图1所示，此过程中测力计的拉力F _________（填“变大”“不变”或“变小”）（6）杠杆在生活中有着广泛的应用，如图2所示是剪铁皮的剪刀，在使用时，它属于_________杠杆（填“省力”或“费力”）．参考答案与试题解析一．选择题（共12小题）1．如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起．在这个过程中，力F作用在B端且始终与铁棒垂直，则用力F将（）A．逐渐变大B．逐渐变小C．保持不变D．先变小后变大考点：杠杆的动态平衡分析；杠杆的平衡分析法及其应用．专题：简单机械．分析：杠杆的平衡条件：F1L1=F2L2，在抬起的过程中，利用杠杆的平衡条件来分析F大小的变化．解答：解：如下图所示：在抬起的过程中，阻力F2不变，F与铁棒始终垂直，所以动力臂L1不变，由于铁棒的位置的变化，导致了阻力F2的阻力臂L2在变小，根据杠杆的平衡条件可得：FL1=F2L2可知，L1、F2都不变，L2变小，所以F 也在变小．故选B．点评：此题考查了杠杆平衡条件的应用，确定阻力臂的变化是此题的难点．2．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起作用，两杠杆支点为O1、O2．则对应的杠杆分别为（）A．省力杠杆省力杠杆B．省力杠杆费力杠杆C．费力杠杆费力杠杆D．费力杠杆省力杠杆考点：杠杆的分类．专题：简单机械．分析：结合图片，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：如图所：用脚踩踏板时，O1点是支点，动力作用在A点，阻力作用在B点．脚踩下踏板时，动力臂大于阻力臂，属于省力杠杆；桶盖开启时，支点是O2，动力作用在C点，阻力作用在D点．在打开盖子的过程中，动力臂小于阻力臂，属于费力杠杆．故选B．点评：该题考查了学生对物理模型的抽象、分析能力．判断杠杆的类型可结合生活经验和动力臂与阻力臂的大小关系来判断．3．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A．左端下沉B．右端下沉C．仍然平衡D．无法判断考点：杠杆的平衡条件．专题：简单机械．分析：根据杠杆的平衡条件进行判断：平衡时F1L1=F2L2，若乘积不相等，则乘积大的一端下沉．解答：解：设每个钩码的重力为G，每个小格的长度为L，根据杠杆平衡条件，若两侧各去掉一个钩码，则：左边=G×3L；右边=2G×2L；右边乘积大于左边乘积，所以右端下沉．故选B．点评：此题考查了有关杠杆平衡条件的应用，需掌握杠杆平衡条件，计算出两边力和力臂的乘积，比较大小便可．杠杆向力和力臂乘积大的一端倾斜．A．咬东西B．抬起手臂C．踮起脚尖D．抬起头考点：杠杆的分类．专题：简单机械．分析：结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：A、咬东西时的动力臂小于阻力臂，属于费力杠杆，故A错误；B、抬手臂时动力臂小于阻力臂，属于费力杠杆，故B错误；C、踮起脚尖时动力臂大于阻力臂，属于省力杠杆，故C正确；D、抬头时的动力臂小于阻力臂，属于费力杠杆，故D错误；故选C．点评：题考查的是杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．5．地震灾害发生后，救护人员第一时间赶到灾区抢救伤员，所采取的措施和用到的器材中，包含着许多物理知识．下列说法正确的是（）A．用听诊器可以改变伤员的心跳声和呼吸声的音调B．生命探测仪利用了红外线可以灭菌的特点C．夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但省了距离D．用针筒抽取药液时，药液因受到针筒的吸引力作用而进入针筒考点：大气压的综合应用；杠杆的分类；音调；红外线．专题：声现象．分析：（1）音调是指声音的高低，响度是指人耳感觉到的声音的大小，音色是指声音的品质和特色．（2）一切有温度的物体都能向外辐射红外线，温度越高的物体辐射的红外线越多．（3）动力臂小于阻力臂的杠杆是费力杠杆，费力杠杆费力但是省距离．（4）针筒吸药液这一现象中，药液不是吸上去的，而是被大气压压上去的．解答：解：A、听诊器可以增大伤员的心跳声和呼吸声的响度，不能改变音调，该选项说法不正确；B、红外生命探测仪的原理是利用不同温度的物体辐射出的红外线不同来发现被困人员的，该选项说法不正确；C、夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但省了距离，该选项说法正确；D、将注射器的活塞推下时，将针筒内的空气排出，再向上提起活塞时，针筒内的体积增大，压强减小，药液在外界大气压的作用下被压入针筒内，该选项说法不正确．故选C．点评：本题考查了地震救灾过程中蕴含的物理知识，注重了物理联系实际的考查，体现了生活之中处处有物理．A．B．C．D．考点：力臂的画法．专题：图像综合题．分析：根据力臂的画法，过支点作力的作用线的垂线段，对各个选项逐一分析即可．解答：解：A、动力为F，过支点O向动力作用线画垂线即为动力臂L，故A正确；B、力臂L与F的作用线不垂直，故B错误；C、力臂是指O点到F作用线的垂线段，而图中的L是F作用线的一部分，故C错误；D、图中的力臂没有过支点O向动力作用线画垂线，故D错误．故选A．点评：本题考查了力臂的作法．知道力臂与作用力的关系，会根据力臂的画法画出正确的作用力或力臂．A．羊角锤B．筷子C．起瓶器D．独轮车考点：杠杆的分类．专题：简单机械．分析：结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；B、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；C、起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆；D、独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆；故选B．点评：此题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．A．B．C．D．考点：杠杆的分类．专题：应用题；简单机械．分析：结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；B、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆；C、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；D、独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆．故选C．点评：此题考查的是杠杆的分类和，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．9．如图所示，工人用撬棒撬起石块，O为支点．此撬棒属于（）A．省力杠杆，但费距离B．省力杠杆，且省距离C．费力杠杆，且费距离D．费力杠杆，但省距离考点：杠杆的分类．专题：简单机械．分析：先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：由图可知，人用撬棒撬起石块，O为支点，手向下用的力是动力，石块的重力是阻力，所用撬棒的动力臂大于阻力臂，是省力杠杆，虽然省力，但也费距离．所以A项正确故选A．点评：联系生活经验，要判断杠杆的类型，可依据杠杆的动力臂和阻力臂大小关系：若动力臂大于阻力臂，则是省力杠杆；若动力臂小于阻力臂，则是费力杠杆；若动力臂等于阻力臂，则为等臂杠杆．A．测量质量的天平B．剪铁皮的剪刀C．撬铁钉的锤子D．夹取食物的筷子考点：杠杆的分类．专题：简单机械．分析：先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：A、天平属于等臂杠杆，不省力也不费力；B、剪铁皮的剪刀，使用时，动力臂大于阻力臂，是省力杠杆；C、撬铁钉的锤子，使用时，动力臂大于阻力臂，是省力杠杆；D、夹取食物的筷子，动力臂小于阻力臂，是费力杠杆；故选D．点评：本题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．11．如图所示，活塞式抽水机手柄可以看作是绕O点转动的杠杆，它在动力F1和阻力F2的作用下，处于平衡状态，则（）A．F1•OC=F2•OA B．F1•OD=F2•OB C．F1•OE=F2•OA D．F1•OE=F2•OB考点：杠杆的平衡条件．专题：简单机械．分析：活塞式抽水机手柄可以看作是绕O点转动的杠杆，选项中的四个量应该分别代表了杠杆的动力、动力臂、阻力、阻力臂，关键是看它们的对应关系是否正确，据此来做出判断．解答：解：读图可知，F1为动力，其力臂是支点到动力作用线的垂直距离，应为OE；F2为阻力，其力臂是从支点到阻力作用线的垂直距离，应为OB，所以根据杠杆的平衡条件，最终的平衡关系是F1•OE=F2•OB，只有选项D符合题意．故选D．点评：解答此题的关键一是熟知杠杆的平衡条件，二是能准确判断杠杆的力臂，后者是本题考查的真正目的．12．如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是（）A．B．C．D．考点：杠杆及其五要素．专题：图像综合题．分析：理解力臂的画法：是从支点到力的作用线的距离．解答：解：在使用瓶起时，支点在最前端，而AB的支点搞错，所以错误；动力F1方向向上，而阻力F2方向向下，所以C错误、D正确．故选D．点评：此题考查了有关杠杆支点、动力、阻力、动力臂、阻力臂的判断，是一道基础性题目．二．填空题（共3小题）13．如图所示是我们常用的指甲钳，使用时，通常把手放在A（选填“A”或“B”）点，锉刀上刻有花纹是为了增大摩擦．考点：增大或减小摩擦的方法；杠杆的应用．专题：重力、弹力、摩擦力．分析：（1）动力臂大于阻力臂是省力杠杆；（2）摩擦力大小与压力大小和接触面的粗糙程度有关，增大摩擦力的方法：增大压力，增大接触面的粗糙程度．解答：解：（1）指甲刀是省力杠杆，离支点越远动力臂越长，越省力，所以作用在A点；（2）锉刀上刻有花纹，是在压力一定时，增大接触面的粗糙程度增大摩擦力．故答案为：A；摩擦力．点评：本题考查了指甲刀上的物理知识，注重了物理和生活的联系，是中考的热点．14．自行车是中国老百姓最常用的交通工具．如图所示，从自行车的结构和使用来看，它涉及了许多物理知识．请应用举例物理原理或说明问题如脚蹬半径大于传动齿轮半径相当于省力杠杆的轮轴（1）车座做成马鞍形①增大受力面积，减小压强（2）②往机械转动部分加润滑油减少转动轴的摩擦和能耗（3）紧握刹车制，可把车停下③省力杠杆（或增大压力可以增大摩擦力或力可以改变物体的运动状态）（4）稍稍用力转动车把，车的运动方向就改④力可以改变物体的运动状态变考点：减小压强的方法及其应用；力的作用效果；增大或减小摩擦的方法；杠杆的应用．专题：其他综合题．分析：自行车的制造和使用应用了很多物理知识，它涉及到杠杆、轮轴、摩擦力和惯性等知识块，在解题时应先将各个小题的内容向各大知识块靠拢，然后再找出相应的知识点．解答：解：（1）车座做成马鞍形，这是在压力一定时，通过增大受力面积来减小压强；（2）往机械转动部分加润滑油，来减小摩擦力．（3）急刹车时，紧捏制动车把，是在接触面粗糙程度一定时，增大压力来增大摩擦力．（4）力可以改变物体的运动状态，因此稍稍用力转动车把，车的运动方向就改变．故答案见下表：应用举例物理原理或说明问题如脚蹬半径大于传动齿轮半径相当于省力杠杆的轮轴（1）车座做成马鞍形①增大受力面积，减小压强（2）②往机械转动部分加润滑油减少转动轴的摩擦和能耗（3）紧握刹车制，可把车停下③省力杠杆（或增大压力可以增大摩擦力或力可以改变物体的运动状态）（4）稍稍用力转动车把，车的运动方向就改变④力可以改变物体的运动状态点评：根据给定的实验器材设计实验，或在常用工具上找到物理知识，从力、热、电、声、光、磁等各个方面去考虑，可以打开思路，然后考虑每一个方面包含的知识点，设计出或找出对应的知识点．15．如图所示的杆秤是民间的一种测量工具．使用时，将待测物体挂在秤钩A上，用手拎住秤钮B或C（相当于支点），秤砣D在秤杆E上移动，当杆秤水平平衡时就可以在秤杆上读出读数．（1）从科学的角度来看，杆秤应该是一种测量物体质量的工具．（2）根据杠杆平衡的条件分析，使用杆秤时，当从秤纽C换到秤纽B时，最大测量值将变大．（3）目前用电子秤取代杆秤，目的是防止不法商贩采取将秤陀质量增大（填“增大”、“减少”），达到“短斤缺两”获暴利．考点：杠杆的应用．专题：应用题；简单机械．分析：（1）杆秤利用的是杠杆的平衡条件，通过力臂的大小关系得出物体重和秤砣重之间的关系，进而得出物体的质量与秤砣的质量之间的关系，测量的是物体的质量．（2）当从秤纽C换到秤纽B时，分析两边力和力臂的大小是否变化，根据杠杆平衡条件得出最大测量值的变化．（3）“短斤缺两”就是使被测物体质量变小，根据杠杆平衡条件分析原因．解答：解：（1）杆秤是一种测量物体质量大小的工具；（2）使用杆秤，当从秤纽C换到秤纽B时，被测物体重力m1g的力臂L G1减小，秤砣重力m2g不变、力臂L G2增大，由杠杆平衡条件m1g×L G1=m2g×L G2，可知：杆秤的最大测量值m2将变大．（3）设被测重物的作用力为阻力，则秤砣的重力为动力，秤砣在秤杆上移动的距离显示了称量的结果．若增大秤砣的质量，则动力变大，阻力和阻力臂不变，由杠杆平衡条件可知：动力臂必须变短，才能使杠杆平衡，动力臂变短，杆秤显示的示数就要偏小，用这样的杆秤测得物体的质量比实际质量小．故答案为：（1）质量；（2）大；（3）增大．点评：本题考查了学生对杠杆平衡条件的掌握和运用，涉及到杆秤的测量原理，属于难题．三．解答题（共11小题）16．在如图所示中，O是杠杆的支点，画出力F的力臂并用字母L标明．考点：力臂的画法．专题：作图题．分析：根据力臂的正确画法作图，即过支点作动力作用线的垂线段．解答：解：过支点O作F作用线的垂线段，即力臂L．如图所示点评：知道力与力臂的关系，会根据力臂的正确画法画出相应的力或力臂．17．轻质杆OA的A端挂一重物，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1．考点：力臂的画法．专题：应用题；作图题；压轴题；简单机械．分析：先画出A点所受的拉力F1，然后根据力臂的画法（找出支点，过支点做这个力作用线的垂线，画出垂足，标上双箭头表示这段距离）做出F1的力臂L1．解答：解：先画出绳子对A点的拉力F1，方向是沿绳子方向斜向上的，作用点在A点．然后过支点做力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L1．故答图如下：点评：此题考查了力和力臂画法，是一道力学的基础题．18．如图所示，O为支点，请画出力F的力臂l．考点：力臂的画法．专题：简单机械．分析：根据力臂的画法进行作图，即过支点作动力作用线的垂线段．解答：解：如图所示，沿长F作用线，过支点O作动力作用线的垂线段．点评：知道力臂的正确画法，会正确地画出相应的力臂．19．如图甲是果农修剪树枝的情景，图乙是图甲明亮部分的简化图，F1是剪刀受到的动力，B是阻力的作用点．请在图乙中标出支点O的位置，并作出阻力F2和动力臂L1．考点：力臂的画法．专题：压轴题；简单机械．分析：支点为点O，动力力臂为支点O到F1的作用线的距离；阻力和动力同时使杠杆向相反的方向移动，根据这个特点判断出动力的方向．解答：解：确定支点O，从支点向动力作用线引垂线，垂线段的长度即为动力臂；动力使杠杆向顺时针方向转动，所以阻力应使其向逆时针方向转动，由于阻力臂比动力臂短，所以阻力大于动力，F2的线段要长一些．如图所示：点评：本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．20．如图所示，粗细均匀的金属棒上端悬挂在转轴上，下端静止在地面上．画出以O为支点重力G的力臂l和地面对金属棒的支持力示意图．考点：力的示意图；力臂的画法．专题：图像综合题．分析：重力G的作用点在重心（粗细均匀的木棒，中心在几何中心上），方向是竖直向下，重力的力臂是从支点O 到重力作用线的垂直距离．解答：解：均匀木棒的中心为木棒的重心，从重心画一带箭头的线段，表示木棒受重力，方向竖直向下；从支点O做重力作用线的垂线，得垂足，则从支点O到垂足的距离即为重力的力臂L，支持力F的作用点在接触面上，方向是垂直地面向上．如图所示．．点评：此题考查了重力、支持力示意图的画法及力臂的画法，在作图中，注意力的方向及力臂的概念．21．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；。
【人教版】八年级物理下册12.1杠杆测试试题(含答案)
《杠杆》同步练习◆ 选择题1．如下图，体积之比为1：2 的甲、乙两个实心物块，分别挂在杠杆两头，此时杠杆恰巧水平均衡，则甲、乙两个物块的密度之比为（）A．1：1 B． 1：2 C．2：1 D．4： 12．工人师傅用独轮车搬运砖块，车和砖块所受的重力G=1200N，相关尺寸如下图，工人师傅推车时，人手向上的力 F 的大小是（）A．300 N B．400 N C．600 N D．1 200 N3．如图是一种切甘蔗用的铡刀表示图．以下相关说法正确的选项是（）A．刀刃很薄能够增大压力B．铡刀本质上是一种费劲杠杆C．甘蔗放在 a 点比 b 点更易被切断D．手沿 F1方向使劲比沿F2方向更省力4．在如下图的简单机械中，属于省力杠杆的是（）A．用垂钓竿垂钓B．用锤子撬钉子C．用筷子夹食品D．用镊子取药品5．如图甲为铡刀切甘蔗时的情形．若把铡刀视为一根能够绕固定点转动的杠杆，原理用图乙表示．则以下相关表达中正确的选项是（）A．铡刀是费劲杠杆B．动力臂为ABC．固定点 C 是支点D． F1和 F2是一对均衡力◆ 填空题6．如下图，在研究“杠杆均衡条件”的实验中，调理杠杆在水平地点均衡后，在 A 点悬挂 4 个钩码（每个钩码重0.5N），用调好的弹簧测力计沿竖直方向拉杠杆上的 B 点，使杠杆再次均衡，则弹簧测力计的示数为N；将测力计转向图中虚线方向的过程中，始终保持杠杆均衡，则测力计的示数将（选填“变大”、“变小”或“不变”）．7．如下图是赛艇竞赛，赛艇的浆是杠杆，杠杆的均衡条件是．8．使劲 F1把门推开，弹性绳会被拉长，如图，门处于静止状态．（1）画出弹性绳对门的拉力 F2的表示图．（2） O为支点，画出 F1的力臂．（3）依据杠杆的均衡条件可知F1F2（选填“＞”“ =”“＜”）．◆ 实验研究题9．在“研究杠杆的均衡条件”实验中：（1）图甲中，为使杠杆在水平地点均衡，应将右端的均衡螺母向侧调理．（2）图乙中，杠杆恰巧处于水平均衡状态，若在 A 处下方再挂一个钩码，则 B 地方挂钩码须向右挪动格，可使杠杆在水平地点再次均衡．（3）杠杆处于图甲所示地点时，小李同学就在杠杆上挂钩码进行实验，小明以为这样操作会对实验产生以下影响：①杠杆自己重力可能会对实验产生影响②可能不便于丈量力臂或出现力臂丈量错误③没法得出杠杆均衡条件你以为正确的选项是．答案与分析◆ 选择题一．选择题1． D【剖析】知道杠杆两边力臂大小关系，依据杠杆均衡条件可求两边力的大小关系，即甲和乙的重力大小关系，又知道甲和乙的体积关系，可求两者的密度关系．【解答】解：设杠杆上每一小格为L，依据杠杆均衡条件得：G甲× 4L=G 乙×8L﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①，由于 G=mg=ρVg，因此①式可写为：ρ甲 V 甲 g×4L=ρ乙 V 乙 g× 8L，整理可得===．应选 D．2． B【剖析】先确立支点，再求出动力臂和阻力臂，知道阻力（车和砖块所受的重力），利用杠杆的均衡条件F1L1=F2L2求出人手向上的力 F 的大小．【解答】解：由图可知，车轮转轴为支点，动力臂L1=0.6m+0.3m=0.9m，阻力臂L2=0.3m，由 FL1=GL2可得：F× L1=G× L2，代入数值得：F× 0.9m=1200N× 0.3m，解得：F=400N．应选 B．3． C【剖析】（ 1）依据增大压强的方法判断；（2）关于杠杆种类的判断可从动力臂与阻力臂的大小关系上下手；（3）在阻力不变的状况下，减小阻力臂，能减小动力；（4）在阻力、阻力臂不变的状况下，动力臂越大，动力越小．【解答】解：A、刀刃很薄是经过减小接触面积来增大压强的，故 A 错误；B、铡刀在使用时动力臂大于阻力臂，本质上是一种省力杠杆，故 B 错误；C、甘蔗放在 a 点比 b 点时的阻力臂更小，依据杠杆的均衡条件可知，动力会越小，更易被切断，故C正确；D、手沿 F1方向使劲比沿F2方向时的动力臂要小，依据杠杆均衡条件可知，动力越大，故D 错误．应选 C．4． B【剖析】联合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪一种种类的杠杆．【解答】解：A、垂钓竿在使用过程中，动力臂小于阻力臂，是费劲杠杆；B、锤子在使用过程中，动力臂大于阻力臂，是省力杠杆；C、筷子在使用过程中，动力臂小于阻力臂，是费劲杠杆；D、镊子在使用过程中，动力臂小于阻力臂，是费劲杠杆．应选 B．5． C【剖析】解决本题一般步骤为，先找到支点，再画出动力臂和阻力臂，最后依据力臂的长短判断是什么种类的杠杆．【解答】解：铡刀也是杠杆，其轴是支点C，故 C正确；切草处是阻力作用点，刀柄是动力作用点，由于动力臂大于阻力臂，因此它是省力杠杆，故A错误；动力臂为支点到动力的作用线的距离，故动力臂为AC，故 B 错误；F1和 F2是大小不相等，没有作用在同一条直线上，不是均衡力，故 D 错误．应选： C．◆ 填空题二．填空题6．【剖析】（ 1）依据杠杆的均衡条件能够求出在 B 点弹簧测力计的示数；（2）拉力的方向是倾斜的，力的方向与杠杆不垂直，力臂不可以从杠杆上读出，此时力臂变小，依据杠杆的均衡条件剖析弹簧测力计示数变化．【解答】解：（1）设杠杆上一个小格的长度为L，依据杠杠的均衡条件可得： 4× 0.5N× 4L=F× 8L，解得 F=1N；（2）当弹簧测力计在 B 处竖直向上拉时，拉力的方向竖直向上与杠杆垂直，动力臂等于支点到力的作用点的距离；当弹簧测力计渐渐向右倾斜时，拉力的方向不再与杠杆垂直，动力臂变小，依据杠杆均衡条件可知，动力变大，弹簧测力计的示数变大．故答案为： 1：变大．7．【剖析】（ 1）联合图片和生活经验，先判断船浆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪一种种类的杠杆；（2）杠杆均衡条件：动力×动力臂=阻力×阻力臂．【解答】解；（ 1）船浆在使用过程中，动力臂小于阻力臂，因此是费劲杠杆；（2）杠杆均衡条件：动力×动力臂 =阻力×阻力臂故答案为：费劲；动力×动力臂 =阻力×阻力臂．8．【剖析】（ 1）依据弹力的方向画出拉力；（2）从支点到力的作用线的距离叫作力臂；（3）依据杠杆的均衡条件剖析．【解答】解；（ 1）弹性绳会被拉长，拥有弹力，力在弹性绳所在直线上斜向下，如图：（2） O为支点，从O点做力 F1的作用线的垂线，即为F1的力臂，如图；．（3）杠杆的均衡条件： F1× L1=F2× L2，由图可知，此时的动力臂大于阻力臂，故动力小于阻力，即 F1＜ F2．故答案为：（ 1）（ 2）如图；（3） F1× L1=F2×L2；＜．9.【剖析】（ 1）调理均衡螺母向上翘的一端挪动，使杠杆在水平地点均衡．（2）杠杆的均衡条件：动力×动力臂=阻力×阻力臂；（3）调理杠杆两头的螺母，使杠杆在不挂钩码时处于水平均衡状态，这时杠杆的重心在支点上，使杠杆的自重对杠杆均衡不产生影响，且便于丈量力臂．【解答】解：（ 1）如图，杠杆的右端上翘，因此均衡螺母向上翘的右端挪动．（2）设一个钩码为 G，一格的长度为 L；依据杠杆的均衡条件： 4G× 2L=2G× nL，【人教版】八年级物理下册12.1杠杆测试试题(含答案)◆实验研究题解得： n=4，故应当将 B 地方挂钩码须向右挪动4﹣ 3=1 格；（3）杠杆处于图甲所示地点时，杠杆没有调平就挂上钩码进行实验，杠杆的重心不在支点上，杠杆的自重对杠杆均衡产生影响，故①正确；杠杆不在水平地点均衡，力臂不在杠杆上，不便于丈量力臂，不便于得出杠杆的均衡条件，但能够得出杠杆的均衡条件．故②正确，③错误．应选 A故答案为：（ 1）右；（ 2） 1；（3） A．（3）比较 A、D 两图，力的大小和方向都同样而力的作用点不一样，力的作用成效不一样说明力的作用成效与力的作用点相关．故答案为（ 1） A； B；（ 2） A； C；（ 3）A； D．。
初中物理杠杆综合练习(含答案)
杠杆综合练习一、作图题1、如图8所示，O点为杠杆的支点，画出力F的力臂，并用字母L表示。
2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出（1）绳子AB对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图1所示，请你在右图中标出这根筷子使用时的支点O，并画出动力F1和阻力臂L2。
4、画出图2中各力的力臂图1 图25、图3是使用道钉撬的示意图，请在图中画出最省力的力的示意图，并作出相应的力臂。
6、如图4所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）图3 图4二、实验题7、在探究杠杆平衡条件的实验中：（1）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_________调节。
小明调节杠杆在水平位置平衡的主要目的__________________。
（2）如图21甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码____________个。
（3）如图21乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将_____________（变大／变小／不变），其原因是：___________________。
8、探究“杠杆的平衡条件”实验中：（1）实验前出现图甲所示情况，应将杠杆两端的螺母向调（填“左”或“右”），使杠杆在水平位置平衡，这样做的目的是。
（2）实验过程中出现了图乙所示的情况，为了使杠杆在水平位置平衡，这时应将左边的钩码向（填“左”或“右”）移动格。
（3）实验中，要改变力和力臂的数值，得到多组实验数据，这样做的目的是。
三、计算题9、某工地在冬季水利建设中设计了一个提起重物的机械，如图是这个机械一个组成部分的示意图．OA 是个钢管，每米长受重力为30牛顿；0是转动轴；重物的质量m为150千克，挂在B处，0B=1米；拉力F 加在A点，竖直向上．取g=1 0牛／千克．为维持平衡，钢管OA为多长时所用的拉力最小?这个最小拉力是多少?10、小华用一根长6米、半径7.5厘米的均匀粗木棒为爸爸设计了一架能搬运柴草的简易起重机（如图所示）。
12.1杠杆课时达标测验题 人教版八年级物理下册【Word版含答案】
八年级物理下册12.1杠杆课时达标测验题一、选择题1．如图所示，O为杠杆AB的支点，B点挂一重物G，若在A点分别施加F1、F2、F3、F4四个力，其中能使杠杆在水平位置平衡的最小的力是（）A．F1B．F2C．F3D．F42.在如图所示的四种剪刀中，正常使用时，动力作用点在阻力作用点和支点之间的是( )3. 校工用如下图所示的剪刀修剪树枝时，常把树枝尽量往剪刀的轴处靠近，这样做是为了（）A. 增大阻力臂，省力B. 减小阻力臂，省力C. 增大动力臂，方便D. 减小动力臂，方便第3题第4题4．现有若干个规格相同的钩码，如图所示，为了使杠杆在水平位置平衡，应在杠杆的A点挂几个钩码（）A．1B．2C．3D．45.在棉产区，每年秋天拔去地里的棉秆是一项繁重的体力劳动，小刚依照钳子的结构改制成一种农具解决了这一问题，如图所示，使用时，将小铲着地，用虎口夹住棉秆的下部，然后在套管上用力，棉秆就拔出来了。
该农具整体可视为杠杆，则支点、动力作用点、阻力作用点对应下列位置正确的是（）A.转轴、虎口、套管B.小铲、套管、虎口C.小铲、虎口、套管D.虎口、转轴、套管第5题第6题6. 如图所示，要使杠杆处于平衡状态，在A点分别作用的四个力中，最小的是()A. F1B. F2C. F3D. F47．如图所示，杠杆可以绕O点转动，在B点挂一重物G。
C点施加一个水平拉力F1，则F1、F2的力臂分别是（）A．OC和BC B．OA和ODC．OC和OB D．AC和BD第7题第8题8.如图所示，一根杠杆可绕O点转动，B处挂着一重物G，如果在A点施加一个如图所示的动力F使杠杆在水平方向上平衡，则该杠杆为（）A.费力杠杆B.省力杠杆C.等臂杠杆D.以上三种情况都有可能9. 如图所示，杠杆处于平衡状态，如果将物体A和B同时向支点的方向靠近移动相同的距离，下列判断正确的是（）A. 杠杆仍能平衡B. 杠杆不能平衡，左端下沉C. 杠杆不能平衡，右端下沉D. 无法判断第9题第10题AO OB ，甲、乙两物体重均为300N，10．如图所示，轻质杠杆AC可以绕O点转动，:3:1甲的底面积为4cm2，杠杆始终保持水平平衡，下列说法正确的是（）A．甲对地面的压强为5×105PaB．地面对甲的支持力为100NC．A端受到甲的拉力为200ND．物体乙从B点向C点移动过程中，甲对地面的压强逐渐增大二、填空题11.如图是吊车吊起货物的示意图，已知AB=4m，BC=6m。

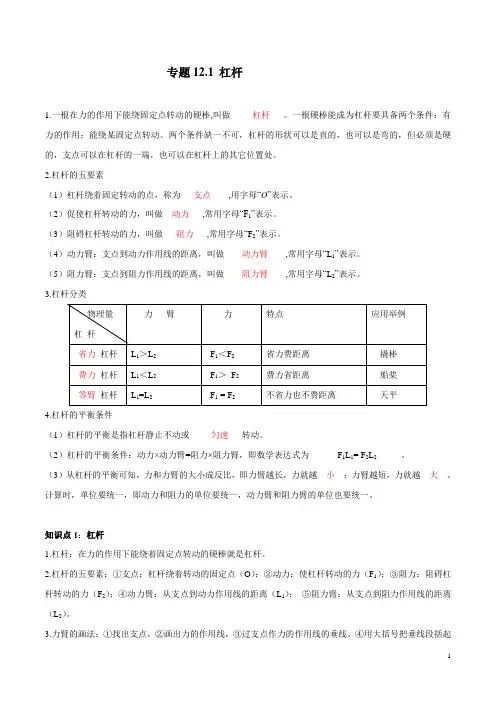

八年级下册物理专项测试题 专题12.1 杠杆(解析版)
专题12.1 杠杆1.一根在力的作用下能绕固定点转动的硬棒,叫做_____杠杆___。
一根硬棒能成为杠杆要具备两个条件：有力的作用；能绕某固定点转动。
两个条件缺一不可，杠杆的形状可以是直的，也可以是弯的，但必须是硬的，支点可以在杠杆的一端，也可以在杠杆上的其它位置处。
2.杠杆的五要素（1）杠杆绕着固定转动的点，称为___支点____,用字母“O”表示。
（2）促使杠杆转动的力，叫做__动力___,常用字母“F1”表示。
（3）阻碍杠杆转动的力，叫做___阻力___,常用字母“F2”表示。
（4）动力臂：支点到动力作用线的距离，叫做____动力臂____,常用字母“L1”表示。
（5）阻力臂：支点到阻力作用线的距离，叫做____阻力臂____,常用字母“L2”表示。
3.杠杆分类4.杠杆的平衡条件（1）杠杆的平衡是指杠杆静止不动或_____匀速___转动。
（2）杠杆的平衡条件：动力×动力臂=阻力×阻力臂，即数学表达式为______ F1L1= F2L2 _____。
（3）从杠杆的平衡可知，力和力臂的大小成反比，即力臂越长，力就越__小__；力臂越短，力就越__大__。
计算时，单位要统一，即动力和阻力的单位要统一，动力臂和阻力臂的单位也要统一。
知识点1：杠杆1.杠杆：在力的作用下能绕着固定点转动的硬棒就是杠杆。
2.杠杆的五要素：①支点：杠杆绕着转动的固定点（O）；②动力：使杠杆转动的力（F1）；③阻力：阻碍杠杆转动的力（F2）；④动力臂：从支点到动力作用线的距离（L1）；⑤阻力臂：从支点到阻力作用线的距离（L2）。
3.力臂的画法：①找出支点，②画出力的作用线，③过支点作力的作用线的垂线。
④用大括号把垂线段括起来，并标上力臂的符号。
【例题1】（2019山东威海）如图是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
杠杆专题练习精选全文完整版
可编辑修改精选全文完整版杠杆专题练习1、省力杠杆的动力臂阻力臂。
（选填“大于”、“小于”或“等于”）2、阻力臂为动力臂4倍的杠杆是杠杆（选填“省力”或“费力”）；若该杠杆受到的阻力为20N，则当动力为 N时，杠杆处于平衡状态。
3、各式各样的剪刀都是一对杠杆。
右图中，剪刀是省力杠杆；理发时应选用剪刀。
(选填“甲”或“乙”)4、如图所示的四种情景中，所使用的杠杆属于费力杠杆的是5、在钳子、起子、镊子、钓鱼竿、锄刀、筷子这些工具中，属于费力杠杆的是，天平是杠杆。
6、杠杆的平衡是指杠杆处于____________或_________________状态。
7、如图所示，O为支点，每小格长度相等，每个钩码质量相等。
现在A处挂两个钩码，要使杠杆平衡，应在处挂4个这样的钩码。
8、下列测量工具没有利用杠杆原理的是（）A．弹簧测力计B．杆秤C．台秤D．托盘天平9、如图所示，起瓶器开启瓶盖时，可看作是A．以B为支点的费力杠杆 B．以B为支点的省力杠杆C．以A为支点的费力杠杆 D．以A为支点的省力杠杆10、要使如图的杠杆水平平衡，可采取的做法是：A．支点两端各减少一个钩码; B．支点两端各增加一个钩码;C．支点左端增加一个钩码; D．支点左端减少一个钩码.11、杠杆中，动力的力臂用L表示，图中所画力臂正确的是：三、计算题12、长lm的杠杆水平放置，支点在距左端0．8m处，现在左端挂20N重的物体，要使杠杆在水平位置平衡，应在杠杆的最右端挂的重物是多重。
13、如图13所示，轻质杠杆OA可绕O点转动，杠杆长0.2米，在它的中点B处挂一重30牛的物体G。
若在杠杆上A端施加最小的力F，使杠杆在水平位置平衡，则力F 的方向？大小为多少牛？14、学好科学需要手脑并用，请画出下图中作用在杠杆上的两个力F1、F2的力臂。
17、(2分)如图13是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力．请在图中画出阻力F2的力臂l2及作用在A点的最小动力F1的示意图．18、在图①中用力的示意图画出物体A受到的重力。
八下物理杠杆测试题+答案(可编辑修改word版)
一、实验,探究题1、我们都做过“探究杠杆平衡条件”的实验.(1)实验前没有挂钩码时，若杠杆左端下倾，则应将右端的平衡螺母向(选填“左”或“右”)调节，使杠杆在水平位置平衡，实验前使杠杆水平平衡的目的是.(2)实验中，用图13 所示的方式悬挂钩码，杠杆也能水平平衡(杠杆上每格等距)，但老师却往往提醒大家不要采用这种方式.这主要是因为该种方式( )A.一个人无法独立操作B.需要使用太多的钩码C.力臂与杠杆不重合D.力和力臂数目过多(3)图13 中，不改变支点O 右侧所挂的两个钩码及其位置，保持左侧第格的钩码不动，将左侧另外两个钩码改挂到它的下方，杠杆仍可以水平平衡.2、小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个．(1)实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉．此时，应把杠杆两端的平衡螺母向(选填“左”或“右”)调节，使杠杆在不挂钩码时，保持并静止，达到平衡状态．这样做的好处是：便于在杠杆上直接测量。
(2)杠杆调节平衡后，小明在杠杆上A 点处挂4 个钩码，在B 点处挂6 个钩码，杠杆恰好在原位置平衡(如图甲所示)．于是小明便得出了杠杆的平衡条件：．他这样得出的结论是否合理?；为什么? -。
(3)实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立?”于是小组同学利用如图乙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符．其原因是。
二、选择题3、如图所示，密度均匀的支持AB 放在水平桌面上，尺子伸出桌面OB 是直尺全长的三分之一。
当B 端挂5N 的重物时，直尺的A 端刚刚开始翘起，则此直尺受到的重力是（）：A、2.5NB、5NC、10ND、无法确定4、商店常用案秤称量货物的质量（如图）。
称量时，若在秤盘下粘了一块泥，称量的结果比实际质量（填“大”、“小”）；若砝码磨损了，称量的结果比实际质量（填“大”、“小”）；若调零螺母的位置比正确位置向右多旋进了一些，称量的结果比实际质量（填“大”、“小”）。
2024年物理讲义+专题练习8下(人教版)12.1杠杆(专题训练)【九大题型】(原卷版)
12.1 杠杆（专题训练）【九大题型】一．杠杆及其五要素（共5小题）二．力臂的画法（共6小题）三．杠杆的平衡条件（共11小题）四．探究杠杆的平衡条件（共4小题）五．杠杆的动态平衡分析（共10小题）六．杠杆的平衡分析法及其应用（共5小题）七．杠杆中最小力的问题（共6小题）八．杠杆的分类（共4小题）九．杠杆的应用（共7小题）一．杠杆及其五要素（共5小题）1．（2023春•临沭县校级月考）如图所示为桥梁结构和侧翻时的示意图，下列说法中不正确的是（）A．该桥梁可以看成是以桥墩为支点的杠杆B．超载车辆只要走在桥梁中间就不会对桥梁造成危害C．车辆的超载对桥梁路面的危害极大，要严禁超载D．该超载车辆行驶在路一侧，对桥梁的压力和压力的力臂乘积过大，造成桥梁侧翻2．（2023秋•沭阳县校级月考）如图是教室壁挂式实物展台示意图，MN为展示台，PQ为连杆拉柱展示台，m为展示物。
以下是展示台承载展示物时杠杆的示意图，其中正确的是（）A．B．C．D．3．（2023春•固始县期末）关于杠杆，下列说法中正确的是（）A．杠杆一定是一根直的硬棒B．杠杆的支点一定在杠杆上，且在杠杆的中间位置C．作用在杠杆上的动力一定与杠杆的阻力方向相反D．力臂可能在杠杆上也可能不在杠杆上4．（2023春•太平区校级月考）如图为脚踩式垃圾桶的示意图，在开盖子的过程中，是杠杆ABC和杠杆A′B′C′在起作用，对两个杠杆的认识是：ABC是杠杆，支点是；A′B′C′是杠杆，支点是。
5．（2023春•崂山区校级月考）如图所示，一名同学在做俯卧撑，如果把人的躯干看成一个杠杆，该杠杆的支点是（填图中字母）点，动力是（选填“手掌对地面的压力”或“地面对手掌的支持力”），阻力是。
二．力臂的画法（共6小题）6．（2024•中山市校级开学）杠杆在我国古代就有了许多巧妙地应用，护城河上安装的吊桥就是一个杠杆，它的支点是C点，在将吊桥匀速拉起的过程中，请在图中画出动力臂。
初中八年级下册物理杠杆练习题含答案.docx
初中八年级下册物理杠杆练习题含答案学校：__________ 班级： __________ 姓名： __________ 考号：__________1.关于杠杆，下列说法中正确的是（）A.使用杠杆的目的都是为了省力B.从支点到力的作用点的距离叫力臂C.杠杆可以是直的，也可以是弯曲的D.支点不可能在杠杆的一端2.如图所示的杠杆，动力F的力臂是（）A.ODB.OFC.OAD.OC3.如图所示的杠杆，每个祛码重均为1牛顿，杠杆处于平衡状态，若在杠杆两边各减去一个舷码，则（）A.杠杆保持平衡B.杠杆左边向下倾C.杠杆右边向下倾D.无法判断4.如图所示。
杠杆上分别站着大人和小孩氐大人＞G小麝。
且在水平位置平衡，杠杆自重不计。
如果两人同时以大小相等的速度向支点移动。
则杠杆将（）A.仍能平衡B.不能平衡，大人那端下沉C.不能平衡，小孩那端下沉D.条件不够，无法判断5.用如图所示的实验装置测量杠杆的机械效率.实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升，钩码总重G为1.0N,钩码上升高度为0.1m,测力计移动距离S为0.3m,下列说法正确的是A.弹簧测力计的示数是1.5NB.机械效率是66.7%C.阻力X阻力臂=GxOAD.钩码位于4和B机械效率不变6.如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码（每个钩码的质量为50g）, 若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小的是（）A.6NB.1.5/VC.3ND.15N7.如图所示，关于开门的情境，下列说法错误的是（）A.在图中4点沿箭头方向施力时的力臂大于在G点沿箭头方向施力时的力臂B.在图中B点沿箭头方向施力时的力臂大于在G点沿箭头方向施力时的力臂C.在图中4点沿箭头方向施力比在G点沿箭头方向施力更容易把门推开D.推这个门需要的动力与动力臂的长短有关&下列说法正确的是（）A.杠杆的长度就是动力臂与阻力臂之和B.要省力又要少移动距离的杠杆是没有的C.使用杠杆不可能省距离，但可能省力D.省力杠杆的动力臂一定要比阻力臂短9.如图所示，吊车向上吊起一箱货物，利用伸缩撑杆可使吊臂绕0点缓慢转动，伸缩撑杆为圆弧状，起吊时伸缩撑杆对吊臂的支持力F始终与吊臂垂直，且支持力F的作用点不变.则在吊起货物的过程中，支持力F与货物对吊臂的拉力的力臂2的关系图象是10. 在棉产区，每年秋天拔去地里的棉杆是农民的一项繁重体力劳动.王刚仿照钳子 的结构改制成一种农具解决了这一问题.如图所示，使用时，将小铲着地，用虎口夹 住棉杆的下部，然后在套管上用力，棉杆就拔出来了 •该农具整体视为杠杆，则支点、 动力作用点、阻力作用点对应下列位置正确的是（）n.O 为支点的轻质杠杆原处于水平静止，现同时施加大小相等的力F1、尸2（如图）•（1）此时杠杆能否保持平衡？ _______（2）画出图中血的力臂山.12.如图所示，用一根硬棒搬动一个石块，棒的上端4是动力的作用点，若要用最小的 力搬动这个石块，请在图中确定杠杆的支点 _____________ （填写字母，其中DC = BC ）,并 画出此时最小动力F 的示意图.S'A.转轴一虎口一套管 C. 小铲一虎口一套管B.小铲一套管一虎口D.虎口 一转轴一套管A.A13.在探究杠杆平衡条件的实验中:在探究杠杆平衡条件的实验中：(1)小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_______ 调节.小明调节杠杆在水平位置平衡的主要目的是__________ .(2)如图甲所示，在杠杆左边4处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码_______ 个(杠杆上每小格等距).(3)如图乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计拉住C点逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将 _________ (选填："变大"、"变小"或"不变”)，其原因是______ .(4)为了得到结论，本实验需要多次实验的目的是_______ .A.减小实验误差B.得到普遍规律(5)通过该实验得到杠杆的平衡条件是14.如图所示，人的体重为600N,所挑物体重为100N.不计杠杆重.CO = BO,则人肩头所受压力为_______ N,人对地面的压力为15.在物理综合实践活动中，小华设计了如图所示的机械模型.推动硬棒GD或EF,使它们在水平面内绕轴0转动，即可将绳逐渐绕到轴0上，提升重物G.硬棒CD是________ (省力/费力)杠杆，滑轮B _________ (能/不能)改变力的大小.在重物上升的过程中，轴0上绕进（增加）的绳长________ （大于/小于/等于）重物上升的高度.请指出该装置的一个主要优点：___________ ,该装置使用带来的一个不利影响:16. ______________________ 机械的基本元素是 ____ 、、等.杠杆的五要素：_______ 、 _________ 、 ______ 、_______①支点是指_____ ;②动力是指_____ ;③阻力是指_____ ;④动力臂是指______ ;⑤阻力臂是指______ •17.某同学做探究杠杆平衡条件的实验.（1）实验时，为了方便对力臂的测量，该同学先调节平衡螺母，使杠杆在_________ 位置平衡；通过多次实验，该同学得到了杠杆的平衡条件。
人教版物理八年级杠杆精选试卷练习(含答案)1
人教版八年级杠杆精选试卷练习（含答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，O 为杠杆的支点，为了提高重物G ，用一个跟杠杆始终保持垂直的力F 使杠杆由竖直向下的位置缓慢转到竖直向上的位置，在这个过程中（ ）A ．杠杆始终是省力的B ．杠杆始终是费力的C ．杠杆先是费力的，后是省力的，后又是费力的D ．杠杆先是省力的，后是费力的，后又是省力的【来源】初中物理思维方法15枚举法【答案】D2．如图所示，用200牛的力拉着物体A 以3米/秒的速度在水平面上匀速前进，若不计滑轮的重力、绳的重力和物A 与地面的摩擦，则物体B 与地面间的滑动摩擦力为（ ）A ．200牛B ．100牛C ．500牛D ．无法确定 【来源】初中物理思维方法05整体法【答案】B3．如图所示，分别用1234,,,F F F F 匀速提升同一重物，若不计滑轮的重及摩擦，则（ ）A ．1234F F F F ===B ．1234F F F F ==>C ．1234F F F F <<<D ．1234F F F F >>>【来源】二、初中物理各阶段测试选用卷第二学期第一次月考【答案】B4．如图所示，小华用苹果和桔子来玩跷跷板，她将苹果、桔子分别放在轻杆的左、右两端，放手后，杆马上转动起来．使杆逆时针转动的力是（ ）A ．苹果的重力B ．桔子的重力C ．杆对桔子的支持力D ．苹果对杆的压力【来源】专题09 简单机械和功-2年中考1年模拟备战2018年中考物理精品系列（江苏专版)【答案】D5．（2017•大庆卷）下列四幅简单机械图中，属于费力杠杆的是（ ）A ．羊角锤B ．钓鱼杆C ．托盘天平D ．瓶起子【来源】专题09 简单机械及其效率-2年中考1年模拟备战2018年中考物理精品系列（黑龙江、辽宁专版)【答案】B6．（2017•山西卷）下列工具属于省力杠杆的是（ ）A．瓶盖起子B．笤帚C．筷子D．船桨【来源】专题09 简单机械及其效率-2年中考1年模拟备战2018年中考物理精品系列（各省统一命题专版)【答案】A7．（2016江苏连云港卷）如图所示是生活中几种常见的杠杆其中属于费力杠杆的是A．B．C．D．【来源】《考前20天终极攻略》-倒数第9天简单机械【答案】D8．在研究杠杆平衡条件的实验中，小红同学调节杠杆在水平位置平衡后，再在两边挂上已知质量的钩码，当钩码处于如图位置时，杠杆仍在水平位置平衡，如图所示。
新人教版2019-2020年八年级下册物理知识点专练12.1杠杆【含答案】
新人教版2019-2020年八年级下册物理知识点专练12.1杠杆一、杠杆的知识结构导图二、知识点巩固12.1 杠杆1、定义：一根硬棒，在力的作用下如果能绕着固定点转动，这根硬棒叫杠杆。
2、五要素：一点、二力、两力臂。
（①“一点”即支点，杠杆绕着转动的点，用“O”表示。
②“二力”即动力和阻力，它们的作用点都在杠杆上。
动力是使杠杆转动的力，一般用“F1”表示，阻力是阻碍杠杆转动的力，一般用“F2”表示。
③“两力臂”即动力臂和阻力臂，动力臂即支点到动力作用线的距离，一般用“L1”表示，阻力臂即支点到阻力作用线的距离，一般用“L2”表示。
）3、杠杆的平衡（杠杆在动力和阻力作用下静止不转或匀速转动叫杠杆平衡）条件是：动力×动力臂＝阻力×阻力臂；公式：F1L1＝F2L2。
4、杠杆的应用（1）省力杠杆：L1＞L2，F1＜F2（省力费距离，如：撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀。
）（2）费力杠杆：L1<L2，F1＞F2（费力省距离，如：人的前臂、理发剪刀、钓鱼杆。
）（3）等臂杠杆：L1＝L2，F1＝F2（不省力、不省距离，能改变力的方向等臂杠杆的具体应用：天平. 许多称质量的秤，如杆秤、案秤，都是根据杠杆原理制成的。
）三、知识点精炼一．选择题（共8小题）1．（2020•东城区一模）如图所示的生活用具中，使用时属于费力杠杆的是（）A．筷子B．托盘天平C．核桃夹D．瓶起子【考点】：杠杆的分类．【答案】：A【解析】：A．筷子在使用时，动力臂小于阻力臂，是费力杠杆；故A正确；B、托盘天平在使用时，动力臂等于阻力臂，是等臂杠杆，故B错误；CD、核桃夹、酒瓶起子在使用时，动力臂大于阻力臂，是省力杠杆；故CD错误。
故选：A。
2．（2020•石狮市一模）如图，筷子是中国的国粹，在世界各国的餐具中独树一帜，使用时相当于杠杆，下列关于筷子的使用情况，分析正确的是（）A．筷子相当于省力杠杆B．筷子相当于等臂杠杆C．手握筷子位置向上移动，所需动力不变D．手握筷子位置向上移动，所需动力变大【考点】：杠杆的分类；杠杆的应用．【答案】：D【解析】：AB、筷子在使用过程中，动力臂小于阻力臂，属于费力、省距离杠杆，故AB 错误；CD、手握筷子位置向上移动，则阻力臂变大，阻力基本不变；而支点和动力作用点同时上移，所以动力臂基本不变，由杠杆平衡条件可知，所需的动力将变大，故C错误、D 正确。
初中物理《杠杆》专项典型试题训练(含答案)
初中物理杠杆专项经典试题训练
试卷副标题
考试范围：xxx；考试时间：100分钟；命题人：xxx
题号
一
二
三
四
总分
得分
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
第I卷（选择题)
请点击修改第I卷的文字说明
评卷人
得分
一、单选题
1．下图是生活中经常使用的工具，属于费力杠杆的是
请点击修改第II卷的文字说明
评卷人
得分
二、填空题
14．如图所示，是人们用木棒撬石块的示意图。撬石块有两种方法：
方法一：以B点为支点，在C点用与棒垂直的力F1向下撬；
方法二：以A点为支点，在C点用与棒垂直的力F2向上撬.（木棒自重不计）若石块压在棒上的D点正好是AB的中点，方法________更省力一些，理由是：____________________。
C．省力杠杆省力杠杆
D．费力杠杆费力杠杆
3．一根杆秤，如果秤砣被磨损掉一部分，用它称得质量比被称物体的实际质量将
A．偏大B．偏小
C．相等D．无法确定
4．如图是小龙探究“杠杆平衡条件”的实验装置，用弹簧测力计在C处竖直向上拉，杠杆保持平衡。若弹簧测力计逐渐向右倾斜，仍然使杠杆保持平衡，拉力F的变化情况是
【详解】
指甲剪可以看成是由一个撬棒和一个镊子组成：
①撬棒是ABC，以B为支点，动力作用在A上，阻力作用在C上，使用时动力臂大于阻力臂，是省力杠杆；
②镊子是由OBD和OED两个杠杆组成，支点O点，动力作用在E点，阻力作用在D点．使用时动力臂小于阻力臂，是费力杠杆．故选C．
6．B
【解析】
人教版八年级物理下册 杠杆同步练习(含解析)
人教版八年级下 12.1 杠杆同步练习一、单选题1．如图所示,是我国古代《墨经》最早记述了秤的杠杆原理,有关它的说法正确的是（）A．“标”“本”表示力,“权”“重”表示力臂B．图中的B点为杠杆的支点C．“权”小于“重”时,A端一定上扬D．增大“重”时,应把“权”向A端移2．如图,杠杆在水平方向平衡,若将测力计缓慢地自位置1移到位置2,并保持杠杆始终水平平衡,则测力计的读数变化是（）A．不断增大B．不断减小C．先增大,然后减小D．先减小,然后增大3．如图所示的工具中,使用时属于费力杠杆的是（）A．开瓶器开瓶盖B．筷子夹食物C．定滑轮提升物体D．天平称物体质量4．图示的四种工具中,正常使用时属于费力杠杆的是（）A．园艺剪B．筷子C．瓶盖起子D．核桃夹5．图所示工具中,属于费力杠杆的是（）A．镊子B．瓶起子C．天平D．钳子6．小华发现一只虫子在长50cm、质量10g的刻度尺上向右爬行,她将刻度尺右端伸出水平课桌边缘23cm,如图所示,当虫子爬行到距刻度尺右端3cm处时,刻度尺刚好翻转,由此计算出虫子的质量约为（g=10N/kg,刻度尺质量分布均匀,不考虑虫子的长度）（）A．1g B．3g C．7g D．10g7．如图,OAB是杠杆,OA与AB垂直,在O的中点挂一个20N的重物,加在B点的动力使OA在水平位置保持静止（杠杆重力及摩擦均不计）,则（）A．该杠杆一定是省力杠杆B．该杠杆一定是费力杠杆C．作用点在B点的最小动力等于10ND．作用点在B点的最小动力小于10N8．工人用独轮车搬运砖头,车箱和砖头的总重力是2000N,独轮车的有关尺寸如图所示。
保持如图的静止状态,下列说法正确的是（）A．阻力臂是1mB．独轮车是费力杠杆C．动力臂是0.7mD．人手竖直向上的力F的大小是600N9．下列关于杠杆的一些说法中,正确的是（）A．杠杆只可以是直的B．动力臂就是支点到动力作用点的距离C．杠杆支点一定在杠杆上D．杠杆的长度等于动力臂与阻力臂之和10．如图所示,为正在太空中运行的我国天宫空间站,假设该空间站处于完全失重状态,驻留在空间站中的航天员们不能完成的是（）A．用弹簧测力计测拉力B．用托盘天平测物体的质量C．让笔记本悬浮在空中D．用握力棒锻炼臂力11．下面把车轮推上台阶的四种方法,推力的作用点相同,推力的方向不同,如图所示,则哪一种推法最省力（）A．B．C．D．12．小明在水平地面上推如图所示的一只圆柱形油桶,油桶高40cm,底部直径为30cm,装满油后总重2000N．下列说法中正确的是（）A．要使底部C稍稍离开地面,他至少应对油桶施加600N的力B．他用水平力虽没推动油桶,但他用了力,所以他对油桶做了功C．他用水平力没推动油桶,是因为推力小于摩擦力D．油桶匀速运动时,地面对油桶的支持力和油桶对地面的压力是平衡力二、填空题13．探究杠杆平衡条件的实验中,实验前调节杠杆在水平位置平衡的目的是___________,实验中调节杠杆在水平位置平衡的目的是___________。
初二物理下册杠杆专项练习(含答案)
初二物理下册杠杆专题（含答案）一．选择题（共10小题）1．如图所示，杠杆AOB的A端挂重为G A的物体，B端挂重为G B的物体，杠杆平衡时AO处于水平位置，若AO=BO，杠杆自重不计，则G A和G B的大小关系是（）A．G A＞G B B．G A=G B C．G A＜G B D．无法比较2．如图所示，在“研究杠杆的平衡条件”的实验中，若实验时在杠杆的左端悬挂一个物体，右端用弹簧秤拉着，使杠杆在水平位置保持平衡，今握着弹簧秤缓慢地沿图中虚线的位置1移动到2（杠杆始终在水平位置保持平衡），则弹簧秤的示数（）A．不断增大B．先增大，后减小C．不断减小D．先减小，后增大3．如图所示，用一根细绳将一木条悬挂起来，并在A、B两点分别挂有3个和2个相同的钩码，木条恰好水平平衡。
测得A、B两点距悬点O的距离相等。
下列说法正确的是（）A．若左右再各加一个相同的钩码，木条仍能水平平衡B．若左右各去掉一个钩码，木条的左端下沉C．若将左右两边的钩码均向O点靠近相等的距离（但没有移到O点），木条的左端下沉D．若将左右两边的钩码均向两端移动相等的距离（但没有脱离木条），木条的右端下沉4．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2cm，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，下列说法正确的只有（）①动力臂为8cm ②此时为费力杠杆③钩码总重为2N ④钩码总重为4NA．①②③B．①②④C．①④D．②③5．如图所示，将一轻质木板在其中点处用一支点O支撑，使其静止在水平方向上，这时有两个杂技运动员同时从O点分别向着木板的两端匀速行走，在行走的过程中为了使木板在水平方向始终保持平衡，则（）A．两人的质量一定相等B．两人行走的速度大小一定相等C．两人的质量与行走速度大小的乘积一定相等D．两人对木板的压力一定相等6．如图所示，用一根自重可忽略不计的撬棒撬石块，若撬棒C点受到石块的压力是900N，且AB=1.8m，BD=0.6m，CD=0.4m，则要撬动该石块所用的最小的力应不小于（）A．75N B．300N C．200N D．100N7．下列简单机械中，属于省力杠杆的是（）A．筷子B．理发剪C．羊角锤D．钓鱼竿8．如图所示器具中，属于省力杠杆的是（）A．笤帚B．筷子C．独轮车D．钓鱼竿9．在如图的四幅图中，属于费力杠杆的是（）A．B．C．D．二．填空题（共15小题）11．一般家庭都用固定在墙上的三角支架ABC放置空调室外机，如图，如果A处螺钉松脱，则支架会绕点倾翻，已知AB长30cm，AC长20cm，室外机的重力为360N，正好处在AB中点处，则A处螺钉的水平拉力为N（支架重力不计）。
2020人教版八年级下学期物理人教版《杠杆》作图题专项练习(解析版)
《杠杆》作图题一、作图题1.如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中画出力F1的力臂L1和力F2的示意图。
2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。
3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。
5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。
6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。
7.请在图中画出拉力F1的力臂。
8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂L2和最小动力F1的示意图。
9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。
10.杠杆OA可绕O点转动，受力情况如图所示。
请作出力F1的力臂L1。
11.如图所示，杠杆在力F l、F2的作用下处于平衡状态，L2是力F2的力臂，画出力F2的示意图。
12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。
13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
14.请在图中画出用羊角锤起钉时所用的最小力F.(要求保留作图痕迹)15.图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，L2为力F2的力臂。
在图中画出力F1的力臂L1、力F2的示意图。
16.如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图。
初二杠杆测试题及答案
初二杠杆测试题及答案一、选择题1. 杠杆的五要素包括：A. 支点、力臂、作用力、阻力、阻力臂B. 支点、力臂、动力、阻力、阻力臂C. 支点、力臂、动力、阻力、平衡点D. 支点、力臂、动力、阻力、力矩答案：B2. 根据杠杆平衡条件，下列说法正确的是：A. 动力臂大于阻力臂时，杠杆一定省力B. 动力臂小于阻力臂时，杠杆一定费力C. 动力臂等于阻力臂时，杠杆是等臂杠杆D. 动力臂大于阻力臂时，杠杆一定费力答案：C二、填空题3. 杠杆分为三类：________、________和等臂杠杆。
答案：省力杠杆、费力杠杆4. 动力臂是支点到________的距离，阻力臂是支点到________的距离。
答案：动力作用线、阻力作用线三、简答题5. 请简述杠杆平衡的条件是什么？答案：杠杆平衡的条件是动力乘以动力臂等于阻力乘以阻力臂，即\( F_1 \times L_1 = F_2 \times L_2 \)。
四、计算题6. 一个杠杆，动力臂为0.5米，阻力臂为1米，阻力为300牛顿。
求动力的大小。
答案：根据杠杆平衡条件 \( F_1 \times L_1 = F_2 \times L_2 \)，可得 \( F_1 = \frac{F_2 \times L_2}{L_1} = \frac{300\times 1}{0.5} = 600 \) 牛顿。
五、实验题7. 请设计一个实验来验证杠杆平衡条件。
答案：实验步骤如下：- 准备一根均匀的木棍作为杠杆，一把弹簧秤，一个支点（如钉子）和一些重物。
- 将木棍放在支点上，使其平衡。
- 使用弹簧秤测量不同位置的动力大小，同时记录动力臂和阻力臂的长度。
- 改变重物的位置，重复上述步骤，记录数据。
- 通过计算验证 \( F_1 \times L_1 = F_2 \times L_2 \) 是否成立。
结束语通过以上测试题，同学们可以检验自己对杠杆概念、分类、平衡条件以及相关计算的掌握程度。
初二物理杠杆练习题及答案
初二物理杠杆练习题及答案精品文档初二物理杠杆练习题及答案姓名:_______________班级:_______________考号:_______________一、选择题1、图5是环卫工人用的一种垃圾夹的结构示意图。
拉绳的一端固定在手把上，另一端穿过空心管杆与两夹爪的一端相连。
当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩;当松开手把时，夹爪在弹簧的作用下恢复原状。
在使用过程中，手把和夹爪分别是 A.省力杠杆，费力杠杆 B.费力杠杆，省力杠杆 C省力杠杆，省力杠杆 D.费力杠杆，费力杠杆2、如图所示，一直杆可绕O点转动，杆下挂一重物，为了提高重物，用一个始终跟杆垂直的力F使直杆由竖直位置慢慢转动到水平位置，在此过程中这个直杆A. 始终是省力杠杆B. 始终是费力杠杆C. 先是省力杠杆，后是费力杠杆D. 先是费力杠杆，后是省力杠杆、如右图，旅游登山时蔓背囊中的物品有轻有重，应该怎样摆放更科学呢?A(把重的物品放在背囊下部。
B(把重的物品放在背囊上部。
C(从取拿方便考虑，把常用的放上部。
D(随意摆1 / 14精品文档放都可以。
4、人体的运动系统相当复杂，但最基本的运动形式是骨骼在肌肉提供的动力作用下绕关节转动。
如图所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力。
由图可以看出，这是一个A、费力、省距离的杠杆B、省力、费距离的杠杆C、既费力，也费距离的杠杆D、既省力，也省距离的杠杆5、将一圆柱体油桶推上台阶，现分别在A、B和C点用力，力的方向如图所示，则最小的推力是A(FAB(FBC(FC D(一样大6、如图所示，在杠杆AOB的A端挂一个重为GA的物体，B端挂―个重为GB的物体时，杠杆处于平衡状态，若AO=BO，杠杆自身重力不计，则A(GA=GB B(GAGB D(无法判断7、如图所示，轻质杠杆OA中点悬挂一重G=60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F= N;保持F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将。
(中考)物理《杠杆》专项模拟练习(含答案) (284)
人教版初中物理八年级物理下册第十二章《杠杆》综合练习题号一二三四五六七总分得分评卷人得分一、选择题1．甲、乙两个身高相同的人抬着一个木箱沿斜坡上山，木箱的悬点恰好在抬杠的中央。
如图所示，则甲、乙两人所用的力F甲与F乙的关系是 .................................................... （）A．F甲＝F乙B．F甲＞F乙C．F甲＜F乙D．已知条件不足，所以无法判断2．如图所示是古代战争中的“大炮”——抛石机，用它把大石块抛出去，打击远处的敌人，它实际是一个................................................................................................................. （）A．费力杠杆; B．等臂杠杆; C．省力杠杆; D．斜面.3．图所示，生活中经常使用的工具，属于费力杠杆的是 ........................................... （）A．瓶盖起子; B．钳子; C．镊子; D．推独轮车.4．在生活和生产中经常使用简单机械，其目的在于................................................... （）A．省力; B．省距离; C．改变力的方向; D．工作的方便.5．下列说法中错误的是................................................................................................... （）A．使用费力杠杆可以省距离; B．使用省力杠杆一定费距离;C．使用杠杆一定省力; D．既省力，又省距离的杠杆是没有的.6．一根轻质木杆，A端细线下所挂50N的重物静止在水平地面上。
当在B点加竖直向下的力F＝30N作用时，木杆恰能在水平位置处于平衡状态，此时细线竖直。
人教版八年级物理下册12.1《杠杆》提升练习题(含答案及解析)
12.1杠杆一、选择题1．如图所示的四种情景中，所使用的杠杆为省力杠杆的是（）A．用餐工具筷子B．茶道中使用的镊子C．用起子起瓶盖D．托盘天平2.（2019陕西省）下图所示的简单机械一定省力的是（）A.撬石头用的木棒B.划赛艇用的船桨C.理发用的剪刀D.升旗用的定滑轮3.如图甲是吊车起吊贷物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．图乙杠杆受力及其力臂图示。
下列说法正确的是（）A．吊臂是一省力杠杆，但要费距离B．吊臂是一个费力杠杆，但可以省功C．匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小D．匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小4．（2019湖南郴州）材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA ＜OB），如图所示，杠杆处于平衡状态。
如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会（）A．A端下沉B．B端下沉C．仍保持平衡D．无法确定5．（2019四川达州）如图所示，轻质杠杆AB可绕O点转动，当物体C浸没在水中时杠杆恰好水平静止，A、B两端的绳子均不可伸长且处于张紧状态。
已知C是体积为1dm3、重为80N的实心物体，D是边长为20cm、质量为20kg的正方体，OA：OB＝2：1，圆柱形容器的底面积为400cm2（g＝10N/kg），则下列结果不正确的是（）A．物体C的密度为8×103kg/m3B．杠杆A端受到细线的拉力为70NC．物体D对地面的压强为1.5×103PaD．物体C浸没在水中前后，水对容器底的压强增大了2×103Pa二、填空题6．（2019湖北宜昌）如图所示，赛艇的船桨是一种杠杆，划船时它是一支力杠杆，手移动的距离（选填：大于、小于）桨在水中移动的距离。
7．（2019福建省）如图是我国古代劳动人民在工地上运送巨木的情景。
架在支架上的横杆属于杠杆（选填“省力”“费力”或“等臂”）；支架下面垫有面积较大的石块，是为了对地面的压强（选填“增大”或“减小”）。
2022年人教版物理八下《杠杆》练习题精选(含答案)
《杠杆》练习题精选〔含答案〕一、单项选择题1.如下图的工具中，在使用时属于费力杠杆的是()A. 天平B. 瓶盖起子C. 食品夹D.钳子2.在如下图的简单机械中，属于省力杠杆的是()A. 用钓鱼竿钓鱼B. 用锤子撬钉子C. 用筷子夹食物D. 用镊子取药品3.如下图，“ABC〞和“DEF〞是指甲刀的两个杠杆，以下说法正确的选项是()A. “ABC“是省力杠杆，“DEF〞是费力杠杆B. “ABC〞是费力杠杆，“DEF〞是省力杠杆C. “ABC〞是省力杠杆，“DEF〞是省力杠杆D.“ABC〞是费力杠杆，“DEF〞是费力杠杆4.如下图，分别沿力F1、F2、F3的方向用力，使杠杆平衡，关于三个力的大小，以下说法正确的选项是()A. 沿F1方向的力最小B. 沿F2方向的力最小C. 沿F3方向的力最小D. 三个力的大小相等5.如下图，一轻质杠杆OA在力F A、F B的作用下保持水平平衡，O为杠杆的支点，那么以下关系式中正确的选项是()A. F A⋅OA=F B⋅OBB. F A⋅OA<F B⋅OBC. F A⋅OB=F B⋅OBD. F A⋅OA>F B⋅OB6.踮脚是一项很好的有氧运动，如图，它简单易学，不受场地的限制，深受广阔群众的喜爱，踮脚运动的根本模型是杠杆，以下分析正确的选项是()A. 脚后跟是支点，是省力杠杆B. 脚后跟是支点，是费力杠杆C. 脚掌与地面接触的地方是支点，是省力杠杆D. 脚掌与地面接触的地方是支点，是费力杠杆7.如下图，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至OB，那么在转动过程中()A. F不变，杠杆是省力杠杆B. F变大，杠杆是省力杠杆C. F不变，杠杆是费力杠杆D. F变大，杠杆是费力杠杆二、填空题8.如图是同学们常用的燕尾夹，AB=BC，当用力摁住C点翻开该夹子时，可把______点看作支点，此时夹子可近似看作______杠杆(选填“省力〞、“费力〞或“等臂〞)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．天平是____杠杆。
在调节天平横梁平衡时，发现指针偏向标尺的左方时，应将____边的螺母向里调。
米，则动力作用点要下降
____厘米
的读数为6牛，甲的重力___牛。
4.一人挑担子，扁担AB长米。
在A端挂重物400牛，B端挂重物600牛，则人肩在A端____米处担子才能平衡。
若使两边重物各减少100牛，人肩应向____端
二、选择题
1．图7所示的四种情况中，阻力F2都相等，动力F1作用的方向不同，其中最省力的是图（）
2．如图8所示,AO=40厘
米,BO=20厘米,拉力F=3牛,并与水平方向成30°角.若在木棒B端悬挂体积为100 的物体G,并将它浸没在水中,木棒恰好平衡,则物体的重力应为（）
A．3牛 B．牛C．6牛D．牛
3．某人将一根木棒的一端抬起，另上端搁在地上。
在抬起的过程中（棒竖直时除外），所用的力始终竖直向上，则用力大小（）
A．保持不变 B．逐渐增大 C．逐渐减小 D先减小后增大
4．两个质量相等的实心的铜球和铁球（ρ铜＞ρ铁），分别挂在杠杆的两端，杠杆平衡。
现将两球同时浸没在水中，杠杆（）
5．A．不平衡，挂铜球一端下降B．不平衡，挂铁球一端下降C．仍然平衡D．无法判断
5．一架不准确的天平，主要原因是横梁左右两臂不等长。
为了减少实验误差，先把物体放在左盘称得质量为m1，再把物体放在右盘称得质量为m2，该物体的真实质量为（）
三、作图题
1.图9是指甲剪的示意图。
请找出其中的费力杠杆和省力杠杆，并确定其支点、动力作用点和阻力作用点。
2．图11是油压千斤顶的示意图，大活塞的直径是小活塞直径的5倍，大活塞上的重物G=5×103牛，O 为支点，AB∶OB=3∶1。
要将重物G举起来，至少在A端加多大的力？不计摩擦。
4、如图所示，一轻质杠杆OA可绕O点无摩擦转动，A端用绳子系在竖直墙壁的B
点，在杠杆的C点悬挂一重为20N的物体，杠杆处于水平静止状态．已知OA长为50
cm，OC长为30cm，∠OAB=30o．(1)请在图中画出绳子对杠杆拉力F的力臂．(2)拉力
F的大小是多少?
35、某科学兴趣小组利用硬棒（质量一可忽略不计）、细线、若干已知重力的物体、刻度尺等器材来研究杠杆平衡的条件。
如图所示，在 C 处挂一待测物体 B ，当重为 8 牛的物体 A 挂在 D 处时，硬棒在水平位置平衡，用刻度尺测得 OC 为 6 厘米， OD 为 18 厘米。
( 1 ）此时物体 B 的重力是多少牛？
( 2 ）保持 O 点位置和物体 A 的重力不变，在 C 处挂上不同重力的物体，移动物体 A 的位置，使硬棒在水平位置平衡，分别在 OE 上标出相应的重力值所对应的刻度，就制成了一根能直接读出待测物体重力的杠杆。
问该杠杆的刻度是否均匀？请说明理由。
36、图20为用道钉撬来撬铁路枕木上道钉的图片，若阻力F2为1500N，根据图片估算此道钉撬所用最小动力F1的大小。
37、一把杆秤不计自重，提纽到秤钩距离是4cm，秤砣质量250g．用来称质量是2kg的物体，秤砣应离提纽多远，秤杆才平衡？若秤杆长60cm，则这把秤最大能称量多少kg的物体？
38、直角轻棒ABO，可绕O点自由转动，AB=30厘米，OB=40厘米，现在DB中点
C处挂一重物G=100牛，欲使OB在与墙面垂直的位置上保持平衡，则在A点至少
应加多大的力？
40、为了保证起重机在起重时不会翻倒，起重机右边配有一个重物Ｍ．现测得重物Ｍ的质量为4t，ＡＢ为10m，ＢＣ为4m，ＣＤ为1m．（ｇ取10N／㎏）?
问：该起重机可起吊的最大物重为多少?（起重机本身的重不计）
一、1．等臂，左2．503．44．
二、1．C 2．B 3．A 4．A 5．D
三、图略四、1．72牛，向左2．50牛
34、解：1）F的力臂如图所示。
2）如图，在Rt△OAD中，∠OAD=90°，∴OD=1/2OA=1/2*50cm=25cm
? 根据杠杆平衡条件得：F*OD=G*OC??? 有F*25cm=20N*30cm?? 解得F=24N
35、?( 1 )根据杠杆平衡原理 F1L1= F2L2得?6厘米×G B=18厘米×8牛……………2分（只写公式给1分） G B=24牛（2）刻度均匀 .
方法一? 设：待测物体重为 G , ．物A 距离O 点为 L? ·根据杠杆平衡原理 F1L1= F2L2得G×OC=G A ×L
G×OCG A×L=·G 因为是定值，所以 L 与 G成正比…………2分
36、解：由图片测得L1=? L2=? -----------------------------(1分)
37、解 ?由于物体和秤砣对杠杆的力分
别等于各自的重力，
根据杠杆平衡条件：F1L1=F2L2，?
? 得? m1g l1=m2g l2 2kg×g×
4cm = ×g×l2?l2=32cm
即称2kg物体时秤砣离提纽32cm．当阻力臂最大时，称量物体质量最大．l2'=56cm 由F'1'l1=F2 l'2，得m1'g l1 = m2g l2'?m1'×g×4cm = ×g×56cm
m1'= kg 即秤的最大称量是．
38、当F方向与OA垂直时G·OC=F·OA
∵OB=40cm ?AB=30cm∴OA=50cm（勾股定理）∴100牛·OC=F·OA
∴100牛·20cm=F·50cm? ? F=40牛。
39、（s）40、?×104N ??。
