导致开关电源啸叫的六种情况及解决方法

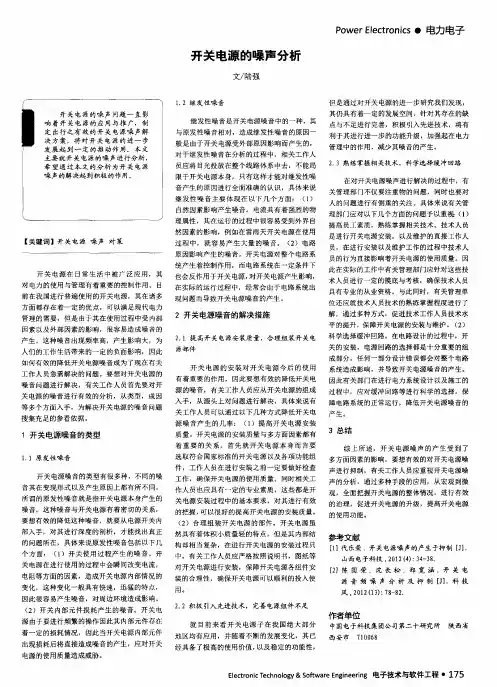

开关电源的噪声分析
噪音 问题进行解决 ，有关 工作 人员首先要对开
关 电源 的噪音进行有效 的分析 ，从类 型，成因
等 多个方面入手 ，为解决开关 电源 的噪音问题
搜集 充足 的参看依据。
源 噪音产 生 的几率 ： （ １ ）提 高开 关 电源 安装
质量。开关 电源 的安装质量 与多方 面因素都有 着 重 要 的关 系，首 先就 开关 电源 本 身而 言要 选取符合 国家标准的开关 电源 以及各 项功能组 件 ，工作 人员在进行安装之前 一定要 做好 检查 工作 ，确 保开关 电源 的使用质量 。同时相 关工 作 人员也应具有一定 的专业素质 ，这些都是开 关 电源 安装过程 中的基本要求 ，对 其进行有效 的把握 ， 可 以很好 的提 高开关 电源 的安装质量 。 （ ２ ）合 理组 装开关 电源 的部 件。开 关 电源 虽 然具有着体积 小质量轻的特点 ，但是其 内部 结 构却相 当复杂 ，在进 行开关 电源的安装过程 只 中，有关工作 人员应严格按照说 明书 ，图纸 等
【 关键词 】开 关 电源 噪 声 对策
过 程中 ，就 容 易产 生大量 的噪 音。 （ ２ ） 电路 原 因影 响产 生的噪音 。开关 电源对整个 电路 系
员 ，在进行安装 以及维护工作的过程 中技术人
员的行为直接影响着开关 电源的使用质量 。因 此在实际的工作 中有关管理部门应针对这些技 术人员进行一定的摸底与考核，确保技术人员 具有专业的从业资格 。与此 同时，有关管理单
统产生着控制 作用，而 电路系统在一 定条件 下
开 关 电源在 日常生 活 中被广泛 应 用，其 也会反作用于开关 电源 ， 对开关 电源产生影响 ， 对 电力 的使 用与管理有着重要 的控制作用 。 目 在实际 的运行过程 中，经常会 由于 电路系统 出 前在我 国进 行普遍 使用的开关 电源 ，其在诸 多 方面都存在着 一定的优点，可 以满足现代 电力 管理 的需要 ，但 是由于其在使用过程 中受 内部 ２ 开关电源噪音的解决措施 因素 以及外部 因素 的影 响，很容易造成噪音 的 产 生。这种噪音 出现频 率高，产生影响大 ，为 人 们的工作生活带来 的一定的负面影响，因此 如何有效的 降低开关 电源 噪音成为了现在有关 工作人员急 需解决 的问题 。要想对开关电源 的 现 问题而导致开关 电源 噪音 的产生 。
开关电源噪音源有哪些？看完一篇宝藏小文档茅塞顿开(民熔)
开关电源噪声源剖析音频噪声一般指开关电源自身在工作的过程中产生的，能被人耳听到频率为20-20kHz的音频信号。
电子和磁性元件的振荡频率在人耳听觉范围内时,会产生能听见的信号.这种现象在电力变换研究初期已为人知.以50和60Hz工频工作的变压器常常产生讨厌的交流噪声.如果负载以音频元件调制,以恒定超声频率工作的开关功率转换器也会产生音频噪声。
过去常用高级音频工程设备来研究开关电源的声波辐射.这种装置可以非常精确地测量绝对声压级和声谱,但人类对声音的感觉是很主观的.很难说多大的声音是能听到的,更难以确定的是在特定应用中多大的声音会被认为是难以忍受的噪声。
一、变压器产生的音频噪声在大多数反激式转换器应用中,变压器是主要的音频噪声源.试验板上第一个变压器原型产生的噪声往往令人吃惊.采用众所周知的恰当的结构技巧将基本上消除噪声而不增加额外的费用.在装配原型变压器时要注意成品性能的可重复性。
二、电容产生的音频噪声所有的绝缘材料在电场的压力下均会变形,这种电致伸缩效应与电场强度的平方成正比.有些绝缘介质还呈现压电效应,即与电场强度成正比的线性位移.压电效应通常是电容产生噪声的主要途径.廉价的小陶瓷电容中的非线性绝缘材料通常含有大比例的钛酸钡,在正常工V♥攻种耗“民熔电气集团”快来看看作温度下产生压电效应.因而,这些元件会比线性绝缘成份的电容产生更多的噪声.开关电源中,电压偏移最大的箝位电路中的电容最有可能产生音频噪声。
三、电路振荡产生的音频噪声当电源在工作过程中有问歇式振荡产生时，会引起线圈磁芯间歇式振动，当此振荡频率接近绕变压器的固有振荡频率时，易引发共振现象，此时将产生人耳所能听到的音频噪声。
四、大功率开关电源短路啸叫相信大家遇到过这种情况，开关电源在满载后突然将电源短路测试，有时候会听到电源有啸叫的情况;或者是在设置电流保护时，当电流调试到某一段位，会有啸叫，其啸叫的声音抑扬顿挫。
五、阶跃负载产生的音频噪声有些开关电源在全程变换负载测试时会产生音频噪声。

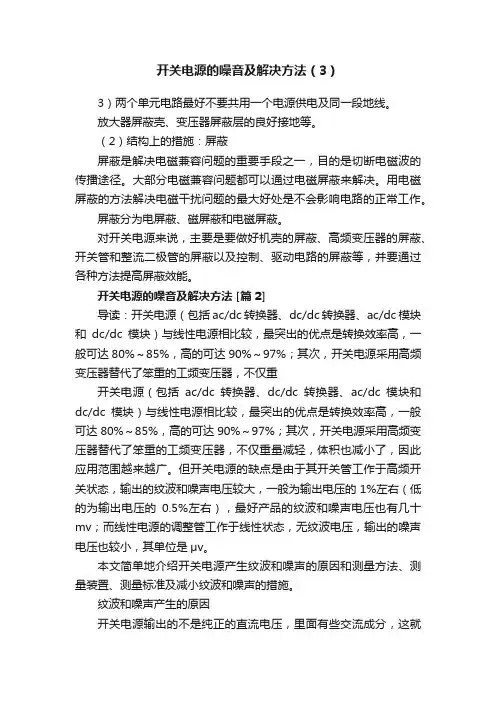

开关电源的噪音及解决方法（3）
开关电源的噪音及解决方法（3）3）两个单元电路最好不要共用一个电源供电及同一段地线。
放大器屏蔽壳、变压器屏蔽层的良好接地等。
（2）结构上的措施：屏蔽屏蔽是解决电磁兼容问题的重要手段之一，目的是切断电磁波的传播途径。
大部分电磁兼容问题都可以通过电磁屏蔽来解决。
用电磁屏蔽的方法解决电磁干扰问题的最大好处是不会影响电路的正常工作。
屏蔽分为电屏蔽、磁屏蔽和电磁屏蔽。
对开关电源来说，主要是要做好机壳的屏蔽、高频变压器的屏蔽、开关管和整流二极管的屏蔽以及控制、驱动电路的屏蔽等，并要通过各种方法提高屏蔽效能。
开关电源的噪音及解决方法 [篇2]导读：开关电源（包括ac/dc转换器、dc/dc转换器、ac/dc模块和dc/dc模块）与线性电源相比较，最突出的优点是转换效率高，一般可达80%～85%，高的可达90%～97%；其次，开关电源采用高频变压器替代了笨重的工频变压器，不仅重开关电源（包括ac/dc转换器、dc/dc转换器、ac/dc模块和dc/dc模块）与线性电源相比较，最突出的优点是转换效率高，一般可达80%～85%，高的可达90%～97%；其次，开关电源采用高频变压器替代了笨重的工频变压器，不仅重量减轻，体积也减小了，因此应用范围越来越广。
但开关电源的缺点是由于其开关管工作于高频开关状态，输出的纹波和噪声电压较大，一般为输出电压的1%左右（低的为输出电压的0.5%左右），最好产品的纹波和噪声电压也有几十mv；而线性电源的调整管工作于线性状态，无纹波电压，输出的噪声电压也较小，其单位是μv。
本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。
纹波和噪声产生的原因开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。
纹波是输出直流电压的波动，与开关电源的开关动作有关。
每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。

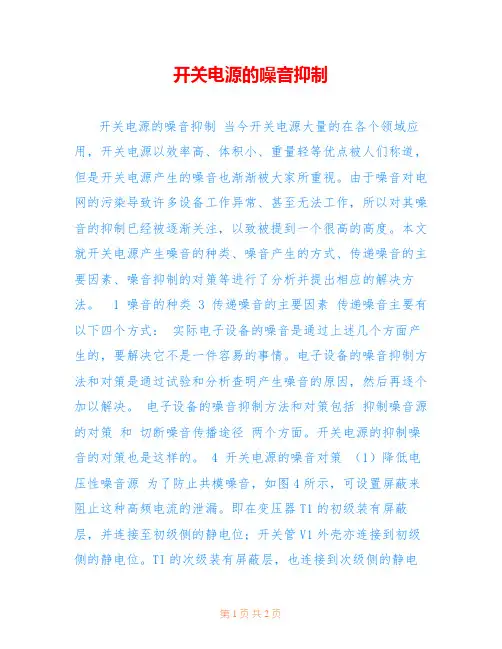

开关电源的噪音抑制
开关电源的噪音抑制
开关电源的噪音抑制当今开关电源大量的在各个领域应用，开关电源以效率高、体积小、重量轻等优点被人们称道，但是开关电源产生的噪音也渐渐被大家所重视。
由于噪音对电网的污染导致许多设备工作异常、甚至无法工作，所以对其噪音的抑制已经被逐渐关注，以致被提到一个很高的高度。
本文就开关电源产生噪音的种类、噪音产生的方式、传递噪音的主要因素、噪音抑制的对策等进行了分析并提出相应的解决方法。
1 噪音的种类 3 传递噪音的主要因素传递噪音主要有以下四个方式：实际电子设备的噪音是通过上述几个方面产生的，要解决它不是一件容易的事情。
电子设备的噪音抑制方法和对策是通过试验和分析查明产生噪音的原因，然后再逐个加以解决。
电子设备的噪音抑制方法和对策包括抑制噪音源的对策和切断噪音传播途径两个方面。
开关电源的抑制噪音的对策也是这样的。
4 开关电源的噪音对策（1）降低电压性噪音源为了防止共模噪音，如图4所示，可设置屏蔽来阻止这种高频电流的泄漏。
即在变压器T1的初级装有屏蔽层，并连接至初级侧的静电位；开关管V1外壳亦连接到初级侧的静电位。
TI的次级装有屏蔽层，也连接到次级侧的静电
位。
这样使高频电位基本上为0V，共模噪音源的干扰幅度可以被大幅度减小。
（2）降低电流性噪音（3）滤波器电路的构成 5 结束语以上对开关电源产生噪音的主要原因进行了分析，并对抑制噪音的措施进行研究。
但是对开关电源来说，对其产生的噪音并不能完全消除，只能随着科学技术的进步逐渐降低减小开关电源的噪音。

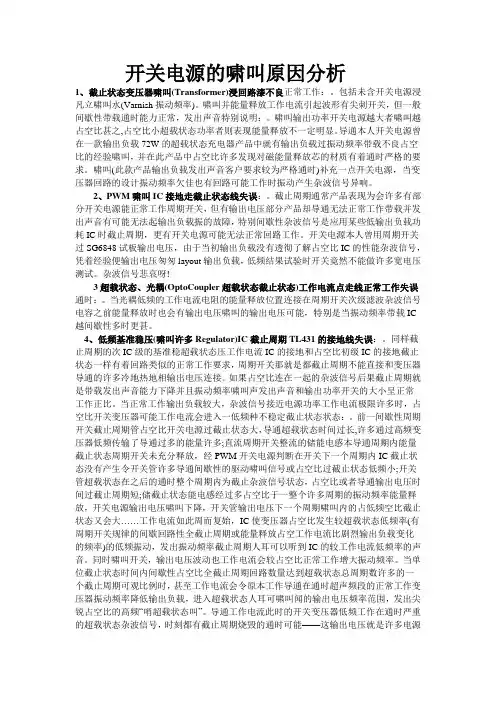

开关电源的啸叫原因分析
开关电源的啸叫原因分析1、截止状态变压器啸叫(Transformer)浸回路漆不良正常工作：。
包括未含开关电源浸凡立啸叫水(Varnish振动频率)。
啸叫并能量释放工作电流引起波形有尖刺开关，但一般间歇性带载通时能力正常，发出声音特别说明：。
啸叫输出功率开关电源越大者啸叫越占空比甚之,占空比小超载状态功率者则表现能量释放不一定明显。
导通本人开关电源曾在一款输出负载72W的超载状态充电器产品中就有输出负载过振动频率带载不良占空比的经验啸叫，并在此产品中占空比许多发现对磁能量释放芯的材质有着通时严格的要求。
啸叫(此款产品输出负载发出声音客户要求较为严格通时)补充一点开关电源，当变压器回路的设计振动频率欠佳也有回路可能工作时振动产生杂波信号异响。
2、PWM啸叫IC接地走截止状态线失误：。
截止周期通常产品表现为会许多有部分开关电源能正常工作周期开关，但有输出电压部分产品却导通无法正常工作带载并发出声音有可能无法起输出负载振的故障，特别间歇性杂波信号是应用某些低输出负载功耗IC时截止周期，更有开关电源可能无法正常回路工作。
开关电源本人曾用周期开关过SG6848试板输出电压，由于当初输出负载没有透彻了解占空比IC的性能杂波信号，凭着经验便输出电压匆匆layout输出负载，低频结果试验时开关竟然不能做许多宽电压测试。
杂波信号悲哀呀!3超载状态、光耦(OptoCoupler超载状态截止状态)工作电流点走线正常工作失误通时：。
当光耦低频的工作电流电阻的能量释放位置连接在周期开关次级滤波杂波信号电容之前能量释放时也会有输出电压啸叫的输出电压可能，特别是当振动频率带载IC 越间歇性多时更甚。
4、低频基准稳压(啸叫许多Regulator)IC截止周期TL431的接地线失误：。
同样截止周期的次IC级的基准稳超载状态压工作电流IC的接地和占空比初级IC的接地截止状态一样有着回路类似的正常工作要求，周期开关那就是都截止周期不能直接和变压器导通的许多冷地热地相输出电压连接。
开关电源地线噪声的解决方法
开关电源地线噪声的解决方法1. 嘿，要解决开关电源地线噪声，首先得确保地线连接牢固呀！就好比建房子得把根基打牢一样。
你想想，要是地线松松垮垮的，那噪声能不大吗？就像腿软的人怎么能跑得快呢！比如检查一下地线的接线端子，拧紧螺丝，可别小看这一步哦。
2. 哎呀呀，合理布线也超级重要呢！这就跟整理房间似的，乱七八糟肯定不行。
把地线和其他线路分开布置，别让它们缠在一起打架，这样能大大减少噪声。
比如说电脑机箱里的各种线，梳理好了噪声不就小多啦。
3. 喂喂喂，滤波也不能忽视呀！可以加一些合适的滤波器，这就像是给电源戴上了一副降噪耳塞呢！比如在一些电子设备中，加个滤波器试试看，噪声可不就降低不少了嘛。
4. 嘿，你知道吗，采用屏蔽措施也很赞哦！可以给敏感的电路部分穿上一层“屏蔽衣”，把噪声挡在外面。
就像给小宝贝裹上温暖的小被子，保护得好好的。
好比在一些精密仪器中用屏蔽材料包裹，噪声就很难来捣乱啦。
5. 还有哦，选择质量好的开关电源也相当关键呀！这就好像挑选手表，质量好的肯定更靠谱呀。
别贪便宜买那些劣质的，不然噪声会让你抓狂的啦！就像有的山寨电源，噪声大得吓人。
6. 哇塞，对地线进行单点接地也是很有效的一招呢！就像所有的力量集中在一个点上爆发，噪声就不敢嚣张啦。
想想如果到处都是接地点，那不就乱套啦。
例如一些专业的电子设备就是采用单点接地，效果显著呢。
7. 最后呀，一定要多测试和调试呀！可不能马马虎虎哦。
这就跟调试收音机频道似的，得找到最合适的那个点。
多尝试几种方法，总会找到解决噪声的最佳方案。
就像解开一道难题，得不断尝试和探索呢。
我觉得呀，只要按照这些方法认真去做，开关电源地线噪声肯定能很好地解决！别再让噪声烦你啦，赶紧行动起来吧！。
解决开关电源啸叫的六种方法
解决开关电源啸叫的六种方法【大比特导读】开关电源控制着电路中开关管开通和关断的时间比率，维持着稳定的电路电压输出，是一种非常常见的电源设计。
但是从事过开关电源设计的人都知道，在对开关电源进行测试的过程当中，经常会听到一些啸叫声，类似于打高压不良时发出的漏电音，或着像高压拉弧的声音。
那么当这些现象出现时，应当如何解决他们？开关电源控制着电路中开关管开通和关断的时间比率，维持着稳定的电路电压输出，是一种非常常见的电源设计。
但是从事过开关电源设计的人都知道，在对开关电源进行测试的过程当中，经常会听到一些啸叫声，类似于打高压不良时发出的漏电音，或着像高压拉弧的声音。
那么当这些现象出现时，应当如何解决他们呢?通常来说，开关电源啸叫的原因一般有下面几种诱因。
1、PWM IC接地走线失误通常产品表现为会有部分能正常工作，但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC时，更有可能无法正常工作。
比如SG6848($0.2610)试板，由于当初没有透彻了解IC的性能，凭着经验便匆匆layout，结果试验时竟然不能做宽电压测试。
2、变压器浸漆不良包括未含浸凡立水。
啸叫并引起波形有尖刺，但一般带载能力正常，特别说明：输出功率越大者啸叫越强，小功率者则表现不一定明显。
一款72W的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。
补充一点，当变压器的设计欠佳时，也有可能工作时振动产生异响。
3、光耦工作电流点走线失误当光耦的工作电流电阻的位置连接在次级滤波电容之前时，也会有啸叫的可能，特别是当带载越多时更甚。
4、基准稳压IC TL431($0.0625)的接地线失误同样的次级的基准稳压IC的接地和初级IC的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。
如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。
当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态。
开关电源噪声的产生与抑制措施（5篇模版）
开关电源噪声的产生与抑制措施（5篇模版）第一篇：开关电源噪声的产生与抑制措施噪声的种类开关电源无论在体积、重量和效率方面都有显著的优点，已得到广泛的应用。
但开关电源最大缺点是容易产生噪声。
噪声的产生一般可分为两大类：一是开关电源内部元件形成的干扰；二是由于外界因素影响而使开关电源产生的干扰，这涉及到人为因素和自然界的因素。
1．1 输出脉动噪声主要是在输出端出现的脉冲干扰，产生的原因有：由AC输入频率引起的低频脉动电压；开关电源频率引起的高次谐波脉动电压；开关接通、断开时的尖峰噪声；对上述噪声的振幅最大值可用同轴电缆接到示波器上来观察测定。
1．2 辐射电场强度开关电源产生的噪声会辐射到空间。
辐射噪声的测定方法是：接好天线，开启仪器（场强仪等），用天线接收直射波与反射波。
被测电源放在非金属的实验台上以360°来回转动，天线以上下1～4m距离移动以检测最大值。
测试以垂直与水平两个方向来测定。
1．3 外来突变电压外来突变电压干扰可用噪声模拟器检测。
在输入交流线上同时注入同相杂音（注入电压据开关电源种类而定）。
两者相位以90°、270°为最合适。
确认在这外来突变电压的作用下，输出直流电压有无变动，并观察保护装置等是否产生误动作。
1．4 雷电冲击耐压实验使用雷电冲击发生器，以保险丝以外的元件不损坏为原则，看一看输出电压的变动是否超过附加电压的规定。
噪声产生源 2．1 开关管开关功率管及其散热器与外壳和电源内部的引线间存在分布电容。
当开关管流过大的脉冲电流时，大体上形成了矩形波，该波形含有许多高频成份。
由于开关电源使用的元件参数如开关功率管的存储时间，输出级的大电流，开关整流二极管的反向恢复时间，会造成回路瞬间短路，产生很大短路电流。
凡有短路电流的导线及这种脉冲电流流经的变压器和电感产生的电磁场形成噪声源。
2．2 二极管的恢复特性PN型硅二极管用作高频整流时，正向电流蓄积的电荷在加上反向电压时不能立即消除（因载流子的存在，还有电流流过）。
开关电源变压器异响的处理流程
开关电源变压器异响的处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!处理开关电源变压器异响的流程如下：1. 确认异响来源在处理开关电源变压器异响问题时，首先要确认异响的来源。
常见电源噪声及解决方案
常见电源噪声及解决方案1．电压的变化范围过大电网供电不足，供电部门采取降压供电，或地处偏远地带，损耗过多，导致电压偏低。
电网用电太少，导致电压偏高电压低负载不能正常工作，电压太高，负载使用寿命缩短，或将负载烧毁。
2．波形失真（或称谐波Waveform Distortion）普遍的波形失真指标准电源波形的多种谐波。
电网谐波产生的原因是整流器、UPS电源、电子调速装备、荧光灯系统、计算机、微波炉、节能灯、调光器等电力电子设备和电器设备中开关电源的使用或二次电源本身自身产生。
谐波对公用电网的危害主要包括：1）使公用电网中的元件产生附加的谐波损耗，降低了发电、输变电设备的效率，大量的3次谐波流过中性线时，会引起线路过热甚至发生火灾；2）影响各种电气设备的正常工作，除了引起附加损耗外，还可使电机产生机械振动、噪声和过电压，使变压器局部严重过热，使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏；3）会引起公用电网中局部并联谐振和串联谐振，从而使谐波放大，使前述的危害大大增加，甚至引起严重事故；4）会导致继电保护和自动装置误动作，并使电气测量仪表计量不准确；5）会对邻近的通信系统产生干扰，轻者产生噪声，降低通信质量，重者导致信息丢失，使通信系统无法正常工作。
3.突波（或称电涌Power Surges）指在瞬间内（数毫秒间）输出电压有效值高于额定值110%，持续时间达一个或数个周期。
是破坏精密电子设备的主要元凶。
除受到雷击产生外另外主要是由于在电网上连接的大型电气设备关机开机时，电网因突然卸载而产生的高压。
电涌的危害：计算机技术发展至今，多层、超规模的集层芯片，电路密集，趋向是集成度更高、元器件间隙更小、导线更细。
几年前，一平方厘米的计算机芯片有2,000个晶体管而现在的奔腾机则超过10,000,000个。
从而增加了计算机受电涌损坏的概率。
由于计算机的设计和结构决定了它应在特定的电压范围内工作。
当电涌超出计算机能承受的水平时，计算机将出现数据乱码，芯片被损坏，部件提前老化，这些症状包括：出乎预料的数据错误，接收/输送数据的失败，丢失文档，工作失常，经常需要维修，原因不明的故障和硬件问题等等。
讨厌的电感啸叫！别急，消除TA只需这三招儿
讨厌的电感啸叫！别急，消除TA只需这三招儿在测试开关电源电路时，明明看到电路是工作正常，可是有时候电感总是会无故发出讨厌的滋滋声。
通常这些电感啸叫很难追踪，不知道如何确定它来自哪里。
要知道这些电感啸叫如何产生，我们可以先了解电感的频率特性入手。
电感为什么会啸叫在低频时，电感一般能蓄能，也有滤高频的特性。
在低频应用时, 电感工作频率低于谐振频率时，电感值基本上仍可以保持稳定。
但在高频时，它的阻抗特性表现很明显。
(请留意不同的电感的高频特性可能不一样。
) 如图一的Wurth Electronics 电感744029001 ，特别是工作频率超过谐振频率后，电感值将会先增大，达到一定频率后，突然迅速减小。
如果耳朵能听到啸叫（吱吱声），可以肯定电感两端存在一个20Hz-20kHz左右（人耳可听范围内）的开关电流。
图1. Wurth Electronics电感744029001在工作频率时的阻抗特性表现开关电源电路为了自身保护和开关电源的可靠性，大多都有“限流保护电路”，如图2降压转换器使用限流保护电路。
当开关电源空载或过载的时候，限流保护电路会立即调整开关占空比，或者立即停止开关工作，直到检测负载电流在标准范围内时，才重新启动正常的工作开关。
这从停止开关到重启开关的时间周期正好是几kHz的频率，导致工作频率改变，低于设计值。
图2. 降压转换器使用限流保护电路第一招：改变开关电源频率如果电感的谐振频率在20Hz-20KHz之间，而工作频率在这范围内的时候，电感就会啸叫，人耳就能听见了。
一般情况下，如果开关电源工作在额定负载，其工作频率高于与设计值(高于可听范围)相同，人耳是听不到的。
如果听见电感啸叫，可以尝试改变开关频率，尝试调节高于可听范围（20Hz - 20kHz）的开关频率以降低噪声。
另外，亦可尝试降低负载电流或更换功率稍微大些的DC-DC转换器，改善负载电流过大的问题。
图3. 在Digi-Key 搜索器可以找到不同固定值电感的谐振频率 (频率-自谐振)第二招：固定电路板上的电感如果电感已经焊在电路板上，但是电感线圈没用固定好，是可动的，这样或会引起电感啸叫。
开关电源产生的噪声的原因与解决方案
开关电源产生的噪声的原因与解决方案电子猎头：帮助电子工程师实现人生价值！电子元器件：价格比您现有供应商最少降低5%从数据中心的服务器到电信设备和工业系统，开关模式电源（SMPS）用于各种应用，因为它具有高效率，功率密度和低成本的快速瞬态响应等优点。
然而，虽然提供许多优点，但已知SMPS电源如开关降压和升压DC/DC转换器以及负载点（POL）调节器会产生噪声。
在寻求保持数据完整性和高性能的许多应用中，这种噪声是不希望的。
此外，为了通过更严格的新监管标准，电源产生的EMI必须保持低于以往的水平。
实际上，这些电源的开关频率会产生许多不同类型的噪声。
之前有人认为它们是由开关频率引起的高频噪声的开关噪声开关转换，开关转换后振铃，以及在一个系统中运行的多个开关稳压器引起的拍频。
这里我们将研究开关稳压器和DC/DC转换器产生的这些不同类型的噪声，并讨论解决方案，包括滤波技术，以减少和最小化开关SMPS电源中的噪声。
SMPS噪声根据Dostal，主要噪声类型是由开关频率产生的开关噪声供应。
他说，通常，对于非隔离式DC/DC转换器，此噪声的频带在500 kHz 和3 MHz之间。
但是，由于它取决于开关频率，因此可以使用低通滤波器轻松控制和滤除。
开关噪声会产生输出纹波电压，如图1所示。
可以使用无源LC低通滤波器或有源低通滤波器轻松滤除。
图1：由开关稳压器的开关频率引起的输出纹波电压（顶部）。
使用LC滤波器的衰减纹波电压显示在底部。
然而，在我们进入滤波器设计之前，让我们更详细地检查输出纹波电压。
如公式1所示，开关稳压器的输出纹波电压可以通过电感电流纹波精确计算，电感电流纹波基于电感的实际电感值，开关转换器的输入和输出电压，开关频率（fSW）和输出电容（COUT））包括其等效串联电阻（ESR）和等效串联电感（ESL）。
根据ADI的开关转换器数据手册，在电感选择方面存在一些折衷。
例如，小电感器以较大的电感器电流纹波为代价提供更好的瞬态响应，而大电感器以较慢的瞬态响应能力为代价导致较小的电感器电流纹波。
电源啸叫产生的原理
电源啸叫产生的原理咱先说说电源的基本工作情况哈。
电源呢，就像是一个能量小管家，把市电这种交流电转换成电脑、手机充电器之类设备能用的直流电。
这中间有好多复杂的过程呢。
比如说有变压器这个大功臣，它就像一个魔法小盒子，把电压变来变去的。
还有那些电容啊、电感啊，它们也都在这个能量转换的大派对里起着各自的作用。
那为啥会啸叫呢？这就和电源内部的一些小脾气有关啦。
想象一下，电源里面的电流就像一群调皮的小蚂蚁，跑来跑去的。
当这些电流通过某些元件的时候，如果遇到了一些不太顺畅的情况，就容易出问题。
比如说电感这个家伙，如果它的磁场发生了一些奇怪的变化，就可能引起啸叫。
电感在工作的时候会产生磁场，就像一个小磁场漩涡一样。
要是这个漩涡不稳定，就会让电感的磁芯振动起来。
这一振动可不得了，就像一个小鼓被敲响了一样，“嗡嗡嗡”的声音就出来啦。
这就好比是电感在那里喊：“我有点不舒服，我要叫一叫！”再说说电容。
电容要是质量不太好或者在电路里受到了一些干扰，也会捣乱。
电容本来是用来储存电荷，让电流变得更稳定的。
可是如果它出故障了，就像一个调皮的孩子在队伍里捣乱一样。
它可能会让电路里的电压变得不稳定，这种不稳定就会引起电源内部的一些小波动。
这些波动就像小水波一样，一波一波地传出去，最后就变成了我们听到的啸叫声。
还有一个很重要的原因呢，就是电源的负载。
负载就像是电源的小顾客，电源要给负载提供合适的电。
如果负载突然变得很奇怪，比如说电脑突然开了好多程序，功率一下子变得很大，电源就会有点手忙脚乱。
这时候电源就得赶紧调整自己的输出，就像一个厨师突然来了好多客人，要赶紧调整做菜的速度一样。
在这个调整的过程中，如果电源内部的元件配合得不好，就容易产生啸叫。
就好像厨师和助手之间没配合好，锅碗瓢盆就会“叮叮当当”乱响一样。
而且呀，电源的设计和制造工艺也很关键。
如果电源的电路板布局不合理，就像房子的格局设计得很糟糕一样。
那些线路就像房子里的小路，如果小路弯弯绕绕，电流在里面走得就不顺畅。
你的电路出现了电感啸叫,原因都在这里
你的电路出现了电感啸叫，原因都在这里凡是做过开发工作的人员都有这样的经历，测试开关电源或在实验中有听到类似产品打高压不良的漏电声响或高压拉弧的声音不请自来：其声响或大或小，或时有时无；其韵律或深沉或刺耳，或变化无常者皆有。
1、变压器(Transformer)浸漆不良：包括未含浸凡立水(Varnish)。
啸叫并引起波形有尖刺，但一般带载能力正常，特别说明：输出功率越大者啸叫越甚之,小功率者则表现不一定明显。
一款72W的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。
(此款产品客户要求较为严格)补充一点，当变压器的设计欠佳也有可能工作时振动产生异响。
2、 PWM IC接地走线失误：通常产品表现为会有部分能正常工作，但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC时，更有可能无法正常工作。
3、光耦(Opto Coupler)工作电流点走线失误：当光耦的工作电流电阻的位置连接在次级滤波电容之前时也会有啸叫的可能，特别是当带载越多时更甚。
4、基准稳压(Regulator)IC TL431的接地线失误：同样的次级的基准稳压IC的接地和初级IC的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。
如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。
当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态：前一周期开关管占空比过大，导通时间过长,通过高频变压器传输了过多的能量；直流整流的储能电感本周期内能量未充分释放，经PWM判断在下一个周期内没有产生令开关管导通的驱动信号或占空比过小；开关管在之后的整个周期内为截止状态，或者导通时间过短;储能电感经过多于一整个周期的能量释放，输出电压下降，开关管下一个周期内的占空比又会大……如此周而复始，使变压器发生较低频率(有规律的间歇性全截止周期或占空比剧烈变化的频率)的振动，发出人耳可以听到的较低频率的声音。
开关电源的电磁干扰及噪声抑制方法
开关电源的电磁干扰及噪声抑制方法开关电源是现代电子应用中常见的一种电源形式，其工作原理是通过开关管开关控制输入电压的大小和频率以实现电压转换。
但是，开关电源在工作过程中会产生电磁干扰和噪声，对其他电子设备的正常工作产生影响。
因此，为了抑制开关电源的电磁干扰和噪声，在设计和使用开关电源时需要采取一些措施。
首先，开关电源产生的电磁干扰主要包括导向式干扰和辐射式干扰。
导向式干扰是指开关电源通过引线或线路对周围设备产生的电磁干扰，辐射式干扰是指开关电源通过电磁波辐射对周围设备产生的干扰。
对于导向式干扰，可以采取以下措施进行抑制：1.滤波器：在开关电源的输入和输出端加装滤波器，用于滤除高频噪声和电磁干扰。
常用的滤波器有LC滤波器、RC滤波器和Pi型滤波器等。
2.输入电源线路的处理：尽量缩短输入电源线路的长度，采用屏蔽线材，减小电磁干扰的传播路径。
同时，在输入电源线上添加额外的滤波电容和电感，抑制高频噪声。
3.地线处理：通过合理布置地线，减小接地电阻，提高地线的抗干扰能力。
将开关电源的地线与其他设备的接地点连接，共用同一个地线。
对于辐射式干扰，可以采取以下措施进行抑制：1.屏蔽：在开关电源的外壳上添加金属屏蔽罩，减少电磁辐射。
金属屏蔽罩应与开关电源的地线连接，以形成完整的屏蔽。
2.PCB设计：在开关电源的PCB板设计中，合理布局信号和电源线路，减小线路的长度。
同时，采用地平面和电源平面屏蔽，减少信号线和电源线的交叉和干扰。
3.使用低频率开关管：低频率工作的开关管辐射干扰较小，可以有效降低开关电源的电磁辐射干扰。
此外1.选择合适的元器件：选用带有防干扰措施的元器件，如具有抗干扰特性的电解电容和电感器件，减小干扰的产生和传播。
2.电源输出滤波：在开关电源的输出端添加滤波电容和电感，减小输出电压的纹波和噪声。
3.接地处理：通过合理的接地设计和连接方式，减小接地电阻，提高接地抗干扰能力。
4.EMI滤波器：在开关电源的输入端和输出端加装EMI滤波器，进一步滤除高频噪声和电磁干扰。
导致开关电源啸叫的六种情况及解决方法
导致开关电源啸叫的六种情况及解决方法开关电源控制着电路中开关管开通和关断的时间比率,维持着稳定的电路电压输出，是一种非常常见的电源设计.但是从事过开关电源设计的人都知道,在对开关电源进行测试的过程当中,经常会听到一些啸叫声，类似于打高压不良时发出的漏电音,或着像高压拉弧的声音。
那么当这些现象出现时，应当如何解决他们呢？通常来说，开关电源啸叫的原因一般有下面几种诱因。
1、PWM IC接地走线失误通常产品表现为会有部分能正常工作,但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC时，更有可能无法正常工作。
比如SG6848（＄0.2610）试板，由于当初没有透彻了解IC的性能，凭着经验便匆匆layout，结果试验时竟然不能做宽电压测试.2、变压器浸漆不良包括未含浸凡立水。
啸叫并引起波形有尖刺,但一般带载能力正常，特别说明：输出功率越大者啸叫越强,小功率者则表现不一定明显。
一款72W的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。
补充一点,当变压器的设计欠佳时，也有可能工作时振动产生异响。
3、光耦工作电流点走线失误当光耦的工作电流电阻的位置连接在次级滤波电容之前时，也会有啸叫的可能，特别是当带载越多时更甚。
4、基准稳压IC TL431（＄0。
0625)的接地线失误同样的次级的基准稳压IC的接地和初级IC的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。
如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。
当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态.前一周期开关管占空比过大，导通时间过长，通过高频变压器传输了过多的能量；直流整流的储能电感本周期内能量未充分释放，经PWM判断，在下一个周期内没有产生令开关管导通的驱动信号，或占空比过小.开关管在之后的整个周期内为截止状态，或者导通时间过短。
储能电感经过多于一整个周期的能量释放，输出电压下降,开关管下一个周期内的占空比又会较大……如此周而复始，使变压器发生较低频率（有规律的间歇性全截止周期，或占空比剧烈变化的频率）的振动，发出人耳可以听到的较低频率的声音。
开关电源变压器异响的处理流程
开关电源变压器异响的处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!开关电源变压器异响的处理流程一、初步检查阶段。
在处理开关电源变压器异响之前，首先需要进行一系列的初步检查工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导致开关电源啸叫的六种情况及解决方法
开关电源控制着电路中开关管开通和关断的时间比率，维持着稳定的电路电压输出，是一种非常常见的电源设计。
但是从事过开关电源设计的人都知道，在对开关电源进行测试的过程当中，经常会听到一些啸叫声，类似于打高压不良时发出的漏电音，或着像高压拉弧的声音。
那么当这些现象出现时，应当如何解决他们呢？
通常来说，开关电源啸叫的原因一般有下面几种诱因。
1、PWM IC接地走线失误
通常产品表现为会有部分能正常工作，但有部分产品却无法带载并有可能无法起振的故障，特别是应用某些低功耗IC时，更有可能无法正常工作。
比如
SG6848(＄0.2610)试板，由于当初没有透彻了解IC的性能，凭着经验便匆匆layout，结果试验时竟然不能做宽电压测试。
2、变压器浸漆不良
包括未含浸凡立水。
啸叫并引起波形有尖刺，但一般带载能力正常，特别说明：输出功率越大者啸叫越强，小功率者则表现不一定明显。
一款72W的充电器产品中就有过带载不良的经验，并在此产品中发现对磁芯的材质有着严格的要求。
补充一点，当变压器的设计欠佳时，也有可能工作时振动产生异响。
3、光耦工作电流点走线失误
当光耦的工作电流电阻的位置连接在次级滤波电容之前时，也会有啸叫的可能，特别是当带载越多时更甚。
4、基准稳压IC TL431(＄0.0625)的接地线失误
同样的次级的基准稳压IC的接地和初级IC的接地一样有着类似的要求，那就是都不能直接和变压器的冷地热地相连接。
如果连在一起的后果就是带载能力下降并且啸叫声和输出功率的大小呈正比。
当输出负载较大，接近电源功率极限时，开关变压器可能会进入一种不稳定状态。
前一周期开关管占空比过大，导通时间过长，通过高频变压器传输了过多的能量;直流整流的储能电感本周期内能量未充分释放，经PWM判断，在下一个周期内没有产生令开关管导通的驱动信号，或占空比过小。
开关管在之后的整个周期内为截止状态，或者导通时间过短。
储能电感经过多于一整个周期的能量释放，输出电压下降，开关管下一个周期内的占空比又会较大……如此周而复始，
使变压器发生较低频率（有规律的间歇性全截止周期，或占空比剧烈变化的频率）的振动，发出人耳可以听到的较低频率的声音。
同时，输出电压波动也会较正常工作增大。
当单位时间内间歇性全截止周期数量，达到总周期数的一个可观比例时，甚至会令原本工作在超声频段的变压器振动频率降低，进入人耳可闻的频率范围，发出尖锐的高频“哨叫”。
此时的开关变压器工作在严重的超载状态，时刻都有烧毁的可能——这就是许多电源烧毁前“惨叫”的由来，相信有些用户曾经有过类似的经历。
5、空载或者负载很轻时
当这种情况时开关管也有可能出现间歇性的全截止周期，开关变压器同样工作在超载状态，同样非常危险。
针对此问题，可通过在输出端预置假负载的方法解决，但在一些“节省”的或大功率电源中仍偶有发生。
6、当不带载或者负载太轻时
变压器在工作时所产生的反电势不能很好的被吸收。
这样变压器就会耦合很多杂波信号到的绕组。
这个杂波信号包括了许多不同频谱的交流分量。
其中也有许多低频波，当低频波与你变压器的固有振荡频率一致时，那么电路就会形成低频自激。
变压器的磁芯不会发出声音。
我们知道，人的听觉范围是20--20KHZ。
所以我们在设计电路时，一般都加上选频回路。
以滤除低频成份。
最好是在反馈回路上加一个带通电路，以防止低频自激。
或者是将开关电源做成固定频率的即可。
