涡街流量计
涡街流量计标准
涡街流量计标准涡街流量计的标准主要包括以下几个方面:1.精度等级:液体一般为1.0级,气体为1.5级,在标准流量范围内具有较高的测量精度。
这是涡街流量计的重要性能指标之一,直接影响其测量结果的可靠性。
2.公称压力:涡街流量计的公称压力因通径不同而异,例如通径≥DN200mm时为2.5MPa,通径≤DN150mm时为4.0MPa。
此外,还有6.3 MPa ~ 25 MPa(协议定货)的范围可供选择。
这保证了涡街流量计在不同压力下的稳定性和安全性。
3.被测介质温度:涡街流量计可以测量的介质温度范围广泛,如40℃~200℃、280℃、350℃等。
这使得涡街流量计可以适用于各种高温或低温环境下的流体测量。
4.压力损失:涡街流量计的压力损失较小,阻力系数Cd ≤ 2.4。
这意味着使用涡街流量计时,流体通过流量计的能量损失较小,有利于提高流体的输送效率。
5.可靠性:涡街流量计无可动机械零件,因此具有较高的可靠性。
同时,它采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。
这使得涡街流量计在各种恶劣环境下都能保持较高的测量性能和稳定性。
6.输出信号:涡街流量计具有模拟标准信号和数字脉冲信号输出,容易与计算机等数字系统配套使用。
这使得涡街流量计的测量结果可以方便地进行远程监控和数据处理。
7.适用范围:涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。
这使得涡街流量计具有广泛的应用领域和市场需求。
综上所述,涡街流量计的标准涵盖了精度等级、公称压力、被测介质温度、压力损失、可靠性、输出信号和适用范围等方面,以确保其在实际应用中能够满足各种需求并保持良好的性能。
涡街流量计特点及工作原理
涡街流量计特点及工作原理涡街流量计是综合吸取发达国家先进技术和总结多年讨论生产阅历的基础上进行细心设计的产,实现了产智能化、标准化、系列化、通用化、生产模具化、确保产质量的美观性,属于较为年轻的一类流量计,但其进展快速,目前已成为通用的一类流量计,其紧要优缺点和工作原理实在如下。
1、涡街流量计优点(1)涡街流量计无可动部件,测量元件结构简单,性能牢靠,使用寿命长。
(2)祸街流量计测量范围宽。
量程比一般能达到1:10、(3)涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热工参数的影响。
一般不需单独标定。
它可以测量液体、气体或燕汽的流量。
(4)它造成的压力损失小。
(5)精准度较高,重复性为0.5%,且维护量小。
—次元件的流量特性对掌控系统产生的影响。
由于涡街的输出频率与流量成线性关系,当它与调整阀,调整器级成一一个掌控系统时,相当于一个时滞和时间常数都小到可疏忽的一个滞后环节,可视为比例环节,广义对象的特性完全取决于回路中其他环节。
对掌控系统几无影响。
2、涡街流量计缺点(1)涡街流量计工作状态F的体积流量不受被测无体温度、压力,密度等热工参数的影响,但液体或蒸汽的最后测量结果应是质量流量,对于气体,最后测量结果应是标准体积流量。
质量流量或标准体积流量都必需通过流体密度进行换算,必需考虑流体工况变化引起的流体密度变化。
(2)造成流量测量误差的因素紧要有:管道流速不均造成的测量误差:不能精精准定流体T.况变化时的介质密度:将湿饱和蒸汽假设成F饱和蒸汽进行测量。
这些误差假如不加以限制或除去,涡街流量计的总测量误差会很大。
(3)抗振性能差。
外来振动会使涡街流量计产生测量误差,甚至不能正常工作。
道道流体高流速冲击会使涡街发生体的悬臂产生附加振动,使测量精度降低。
大管径影响更为明显。
(4)对测量脏污介质适应性差。
涡街流量计的发生体极易被介质脏污或被污物缠绕,更改几何体尺寸.对测量精度造成极大影响。
(5)直管段要求高。

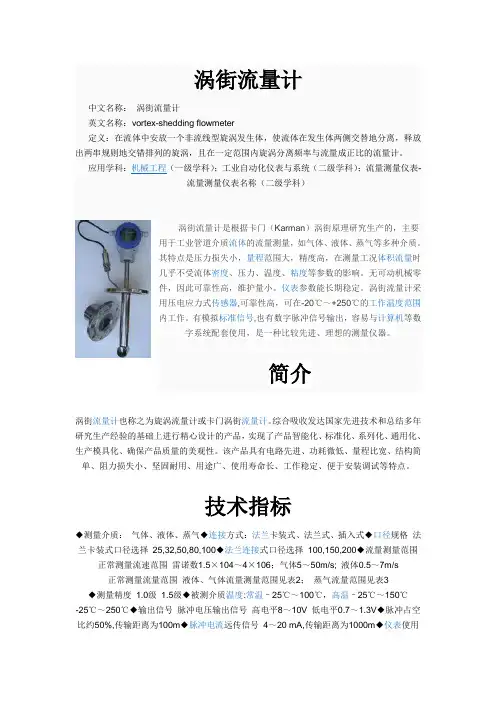

涡街流量计
涡街流量计中文名称:涡街流量计英文名称:vortex-shedding flowmeter定义:在流体中安放一个非流线型旋涡发生体,使流体在发生体两侧交替地分离,释放出两串规则地交错排列的旋涡,且在一定范围内旋涡分离频率与流量成正比的流量计。
应用学科:机械工程(一级学科);工业自动化仪表与系统(二级学科);流量测量仪表-流量测量仪表名称(二级学科)涡街流量计是根据卡门(Karman)涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件,因此可靠性高,维护量小。
仪表参数能长期稳定。
涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
简介涡街流量计也称之为旋涡流量计或卡门涡街流量计。
综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。
该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
技术指标◆测量介质:气体、液体、蒸气◆连接方式:法兰卡装式、法兰式、插入式◆口径规格法兰卡装式口径选择25,32,50,80,100◆法兰连接式口径选择100,150,200◆流量测量范围正常测量流速范围雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s 正常测量流量范围液体、气体流量测量范围见表2;蒸气流量范围见表3◆测量精度1.0级1.5级◆被测介质温度:常温–25℃~100℃,高温–25℃~150℃-25℃~250℃◆输出信号脉冲电压输出信号高电平8~10V 低电平0.7~1.3V◆脉冲占空比约50%,传输距离为100m◆脉冲电流远传信号4~20 mA,传输距离为1000m◆仪表使用环境温度:-25℃~+55℃湿度:5~90% RH50℃◆材质不锈钢, 铝合金◆电源DC24V或锂电池3.6V◆防爆等级本安型iaIIbT3-T6,防护等级IP65原理在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种漩涡称为卡门旋涡,旋涡列在旋涡发生体下游非对称地排列。

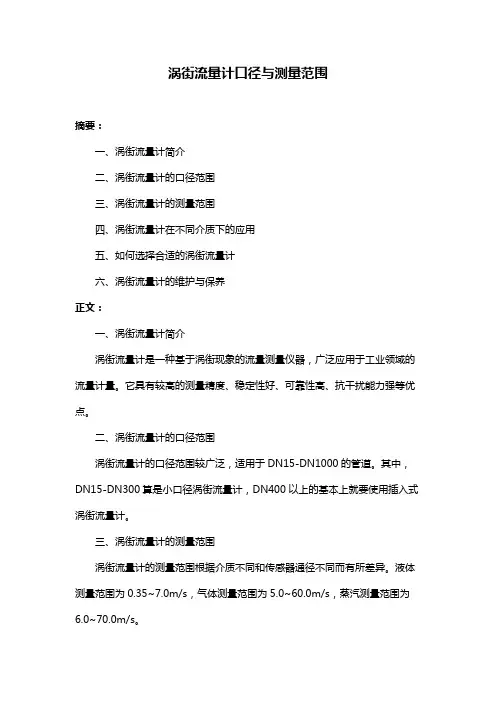

涡街流量计口径与测量范围
涡街流量计口径与测量范围摘要:一、涡街流量计简介二、涡街流量计的口径范围三、涡街流量计的测量范围四、涡街流量计在不同介质下的应用五、如何选择合适的涡街流量计六、涡街流量计的维护与保养正文:一、涡街流量计简介涡街流量计是一种基于涡街现象的流量测量仪器,广泛应用于工业领域的流量计量。
它具有较高的测量精度、稳定性好、可靠性高、抗干扰能力强等优点。
二、涡街流量计的口径范围涡街流量计的口径范围较广泛,适用于DN15-DN1000的管道。
其中,DN15-DN300算是小口径涡街流量计,DN400以上的基本上就要使用插入式涡街流量计。
三、涡街流量计的测量范围涡街流量计的测量范围根据介质不同和传感器通径不同而有所差异。
液体测量范围为0.35~7.0m/s,气体测量范围为5.0~60.0m/s,蒸汽测量范围为6.0~70.0m/s。
四、涡街流量计在不同介质下的应用涡街流量计可应用于液体、气体和蒸汽等介质的流量测量。
在实际应用中,需根据介质的特性和流量要求选择合适的涡街流量计。
五、如何选择合适的涡街流量计在选择涡街流量计时,需考虑以下因素:1.介质类型:根据测量介质的不同,选择相应类型的涡街流量计。
2.口径规格:根据管道口径要求,选择合适口径的涡街流量计。
3.测量范围:根据实际流量需求,选择能满足测量范围的涡街流量计。
4.功能需求:根据智能化、通信等功能需求,选择具备相应功能的涡街流量计。
六、涡街流量计的维护与保养1.定期检查涡街流量计的运行状态,确保正常工作。
2.保持涡街流量计清洁,避免杂质影响测量精度。
3.对于插入式涡街流量计,注意安装过程中的管道震动和损伤。
4.定期校准涡街流量计,确保测量精度。
综上所述,涡街流量计在工业领域具有广泛的应用。
选择合适的涡街流量计,需充分考虑介质类型、口径规格、测量范围和功能需求等因素。
涡街流量计使用范围
涡街流量计使用范围【原创版】目录一、涡街流量计简介二、涡街流量计的应用范围1.测量介质多样性2.适用于低雷诺流体3.适用于含固体微粒流体4.适用于气液两相流体5.适用于易结垢流体正文一、涡街流量计简介涡街流量计是一种速度式流量仪表,根据卡门涡街理论,利用流体的自然振动原理制成。
它具有无可动部件、结构简单牢固、使用寿命长、运行费用低等优点。
涡街流量计的电路采用表面贴装工艺,结构紧凑,可靠性高。
差压补偿型的涡街流量计可以直接测量质量流量,不会受到介质组分或干度的变化影响,具有较高的精准度。
此外,涡街流量计还具有多点线性修正功能,大幅提高了精准度。
二、涡街流量计的应用范围1.测量介质多样性涡街流量计适用于多种流体介质,包括液体、气体、蒸汽等多种介质。
其可测介质范围广泛,可以满足不同场合的需求。
2.适用于低雷诺流体涡街流量计对于低雷诺数(Re<2104)的流体也具有较好的适用性。
虽然在低雷诺数时,仪表线性度会变差,流体粘度高会显著影响旋涡的产生,但如果使用于临界限雷诺数之上,仍可使用涡街流量计。
3.适用于含固体微粒流体涡街流量计对于含固体微粒的流体也具有较好的适用性。
虽然固体微粒会对漩涡发生体冲刷产生无关的噪声,从而磨损漩涡发生体,但可以通过在上游安装过滤器或对仪表定期校验来解决。
4.适用于气液两相流体涡街流量计适用于含分散、均匀的微小气泡,但容积含气率应小于 7% 的气、液两相流。
对于含分散、均匀的固体微粒,固体含量小于 2% 的气固、液固两相流;对于互不溶解的液液(如油和水)两组分流等,流速需要保证 0.5 m/s。
5.适用于易结垢流体对于易结垢的流体,涡街流量计可以正常工作。
污垢会附着漩涡发生体表面,影响其形状和尺寸,从而使仪表系数发生变化。
但由于涡街流量计具有多点线性修正功能,因此可以对这种影响进行修正,保证测量精度。
总之,涡街流量计具有广泛的应用范围,可适用于多种介质和场景。
涡街流量计原理

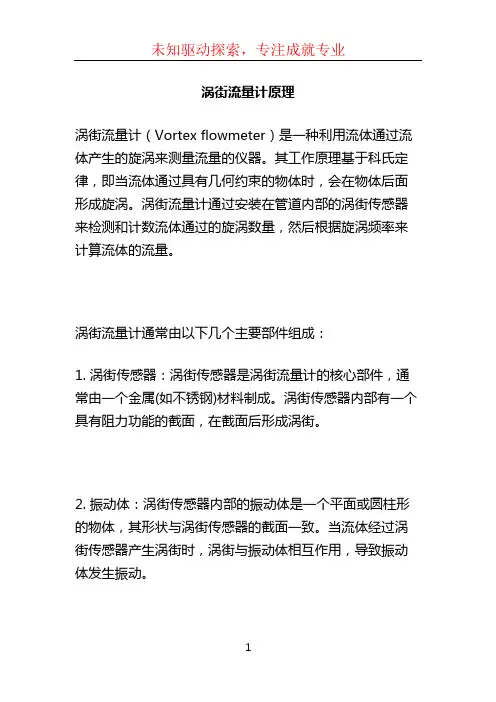

涡街流量计原理
涡街流量计(Vortex flowmeter)是一种利用流体通过流体产生的旋涡来测量流量的仪器。
其工作原理基于科氏定律,即当流体通过具有几何约束的物体时,会在物体后面形成旋涡。
涡街流量计通过安装在管道内部的涡街传感器来检测和计数流体通过的旋涡数量,然后根据旋涡频率来计算流体的流量。
涡街流量计通常由以下几个主要部件组成:
1. 涡街传感器:涡街传感器是涡街流量计的核心部件,通常由一个金属(如不锈钢)材料制成。
涡街传感器内部有一个具有阻力功能的截面,在截面后形成涡街。
2. 振动体:涡街传感器内部的振动体是一个平面或圆柱形的物体,其形状与涡街传感器的截面一致。
当流体经过涡街传感器产生涡街时,涡街与振动体相互作用,导致振动体发生振动。
3. 传感器电路:传感器电路通过与涡街传感器接触,可以
检测振动体的运动并转换为电信号。
传感器电路通常包括
一个压电传感器或热敏电阻,用于转换振动信号为电信号。
涡街流量计的工作原理如下:
1. 当流体通过涡街传感器时,流体与涡街传感器上的阻力
截面相互作用,形成旋涡。
2. 旋涡会引起振动体发生振动,振动的频率与涡街的数量
成正比,也就等于流体的流量。
3. 传感器电路会检测振动体的振动,并将其转换为电信号。
4. 通过对电信号进行处理和计算,可以得到流体的流量数据。
涡街流量计具有精度高、适用范围广、压力损失小等优点,并被广泛应用于液体、气体等流体的流量测量。
涡街流量计流量范围
涡街流量计流量范围涡街流量计(Vortex Flow Meter)是一种常用的流量测量仪表,适用于气体和液体的流量测量。
在实际应用中,我们需要了解涡街流量计的流量范围,即它能够测量的流量范围是多大。
1. 什么是涡街流量计?涡街流量计是一种基于卡门涡街效应的流量测量仪表。
当流体通过流量计的流道时,会在流道两侧产生旋涡。
这些旋涡产生的频率与流体的流速成正比。
涡街流量计通过感应和计算旋涡频率,从而确定流体的流量。
涡街流量计具有以下特点: - 测量精度高:涡街流量计的测量精度可达±1%; - 耐压性能好:适用于高压、低压和超高压情况; - 耐腐蚀性好:涡街流量计可适应各种腐蚀性介质; - 操作稳定可靠:涡街流量计具有长周期稳定性,不受环境影响。
2. 涡街流量计的流量范围涡街流量计的流量范围取决于以下几个因素:2.1 流体介质的类型涡街流量计可用于测量气体和液体的流量。
对于气体流量,通常的测量范围是0.5~100m/s。
而对于液体流量,涡街流量计的测量范围一般为0.3~15m/s。
2.2 流量计的尺寸涡街流量计的尺寸也会影响其流量范围。
一般来说,较小尺寸的涡街流量计适用于小流量范围,而较大尺寸的涡街流量计适用于大流量范围。
常见的尺寸有DN10、DN20、DN25等。
2.3 流速传感器的类型涡街流量计的流速传感器有两种类型:一种是体积式传感器,另一种是涡街振片传感器。
体积式传感器适用于大流量范围,而涡街振片传感器适用于小流量范围。
2.4 测量精度要求不同的应用场景对涡街流量计的测量精度要求也不同。
如果对测量精度要求较高,一般需要选择测量范围较小的涡街流量计,以提高测量的准确性。
3. 涡街流量计的应用范围涡街流量计由于其精度高、稳定可靠等特点,在许多领域都有广泛的应用,包括但不限于以下几个方面:3.1 石油化工行业在石油化工行业中,涡街流量计可用于测量原油、石油产品、天然气等介质的流量,帮助控制流程及计量。
涡街流量计的原理及应用
涡街流量计的原理及应用涡街流量计的原理涡街流量计是一种常用的流量测量仪器,基于涡街效应进行测量。
它利用涡轮在流体中流动时形成的旋涡频率与流体速度之间的关系,来测量流体的流量。
涡街流量计的主要组成部分包括涡街传感器和信号转换器。
涡街传感器位于流体管道中,工作时流体通过传感器时会产生涡轮旋转。
涡轮旋转的频率与流体速度成正比。
传感器中还包括一个或多个传感器元件,用来检测涡轮旋转的频率。
信号转换器负责接收传感器输出的信号,并将其转换为标准的电流或电压信号,以供使用者读取和处理。
涡街流量计的优点涡街流量计具有以下几个优点:1.可靠性高:涡街流量计结构简单,没有移动部件,因此不易损坏,具有长时间的稳定性。
2.精度高:涡街流量计的测量精度较高,通常可达到±1%。
3.适用性广:涡街流量计适用于各种流体,包括液体和气体。
同时,它可以在广泛的温度和压力范围内使用。
4.易于安装和维护:涡街流量计的安装相对简单,维护也较为方便。
涡街流量计的应用涡街流量计广泛应用于各个行业中,以下是一些常见的应用领域:1.工业流程控制:涡街流量计可用于监测工业流程中的液体和气体流量,如石油化工、制药、食品加工等。
2.环境监测:涡街流量计可用于监测环境中的液体和气体流量,如环境监测站点、废水处理等。
3.动力设备:涡街流量计可用于监测液体和气体在动力设备中的流量,如锅炉、供暖系统等。
4.水处理:涡街流量计可用于监测水处理系统中的液体流量,如供水管网、水泵站等。
5.HVAC系统:涡街流量计可用于监测暖通空调系统中的流体流量,如冷却水、暖气水等。
涡街流量计的选择与安装在选择涡街流量计时,需要考虑以下几个因素:1.测量介质:要选择适合测量介质的涡街流量计,包括液体或气体的性质、温度和压力等。
2.流量范围:根据实际需求,选择涡街流量计的测量范围,确保其能够满足实际应用要求。
3.环境条件:考虑涡街流量计的安装环境,包括温度、压力和湿度等因素。
涡街流量计说明书
涡街流量计说明书涡街流量计是一种常见的流量测量仪器,被广泛应用于工业生产和科学研究领域。
本文将详细介绍涡街流量计的原理、结构、工作原理以及应用领域。
一、涡街流量计的原理涡街流量计是利用了流体通过管道时产生的涡街效应来测量流量的。
当流体通过具有特殊结构的管道时,会在管道上形成一系列的涡街,这种涡街的频率与流体的速度成正比。
通过对涡街的频率进行测量,可以间接地得到流体的流量信息。
二、涡街流量计的结构涡街流量计主要由测量管、传感器和信号处理器组成。
测量管是涡街流量计的核心部件,其内部的结构可以使流体产生涡街效应。
传感器负责测量涡街的频率,并将其转化为电信号。
信号处理器对传感器输出的信号进行处理和转换,最终得到流体的流量值。
三、涡街流量计的工作原理涡街流量计的工作原理可以分为两个步骤:涡街产生和涡街测量。
1. 涡街产生:当流体通过测量管时,由于测量管的特殊结构,流体会在管道内形成涡街。
涡街的频率与流体的速度成正比,流体速度越大,涡街的频率就越高。
2. 涡街测量:传感器负责测量涡街的频率,并将其转化为电信号。
通常采用的传感器是霍尔传感器或磁敏传感器,它们可以感应到涡街通过时产生的磁场变化。
传感器输出的电信号经过信号处理器的处理和转换,最终得到流体的流量值。
四、涡街流量计的应用领域涡街流量计广泛应用于工业领域的流体控制和计量系统中。
其优点是测量范围广、精度高、可靠性好,适用于多种流体介质的测量。
涡街流量计可用于测量液体、气体和蒸汽等多种介质的流量,被广泛应用于化工、石油、冶金、电力等行业。
在石油工业中,涡街流量计可用于油田采油、炼油厂的流量计量和流程控制。
在化工工业中,涡街流量计可用于化工生产中的流程控制和计量。
在电力工业中,涡街流量计可用于锅炉的供水和排污系统的流量测量。
在冶金工业中,涡街流量计可用于高温和高压条件下的流量测量。
总结:涡街流量计是一种常见的流量测量仪器,利用流体通过管道时产生的涡街效应来测量流量。
涡街流量计的原理
涡街流量计的原理一、涡街流量计概述涡街流量计是一种常用的温度、压力和流量测量仪表,广泛应用于石油、化工、冶金、电力等工业领域。
它利用流体流经流量计时产生的涡旋,通过检测涡旋频率来测量流体的流量。
本文将详细介绍涡街流量计的原理、工作方式以及其在工业生产中的应用。
二、涡街流量计工作原理涡街流量计利用流体通过管道时产生的涡旋来测量流体的流量。
其主要由涡街传感器和信号处理器组成。
1. 涡街传感器涡街传感器是涡街流量计的核心部分,它利用流体流经传感器时产生的涡旋来测量流量。
传感器由一个线圈和一个薄膜板组成。
当流体通过传感器时,流体对薄膜板施加压力,导致薄膜板振动。
这种振动产生的涡旋频率与流体的流速成正比。
2. 信号处理器信号处理器用于测量和处理传感器产生的涡旋信号。
传感器产生的涡旋信号通过线圈传递给信号处理器。
信号处理器通过计算涡旋的频率来测量流体的流速,并将结果转换为标准的电信号输出。
三、涡街流量计的工作方式涡街流量计是一种被动式的测量仪表,其工作不需要外部能量输入。
它通过检测流体流经传感器时产生的涡旋来测量流量。
具体工作方式如下:1. 流体流经传感器流体通过管道流经涡街流量计的传感器。
流体对传感器的薄膜板施加压力,导致薄膜板振动。
振动产生的涡旋沿着流体的流向形成,涡旋的频率与流体的流速成正比。
2. 信号采集与处理涡街传感器产生的涡旋信号通过线圈传递给信号处理器。
信号处理器对涡旋信号进行采集和处理。
它根据涡旋的频率计算出流体的流速,并将结果转换为标准的电信号输出。
3. 流量计显示与记录流量计的输出信号可以通过显示装置直接显示流体的流量信息。
同时,流量信息也可以通过数据记录仪进行记录和储存,以供后续分析和处理。
四、涡街流量计的优势和应用涡街流量计具有以下优点,使其在工业生产中得到广泛应用:1. 高精度涡街流量计具有较高的测量精度,测量范围广,适用于不同介质的流量测量。
2. 可靠稳定涡街流量计结构简单、稳定可靠,无可动部件,几乎不需要维护。
涡街流量计口径与测量范围
涡街流量计口径与测量范围【原创版】目录一、涡街流量计的概述二、涡街流量计的口径范围1.管道式涡街流量计的口径范围2.插入式涡街流量计的口径范围三、涡街流量计的测量范围1.液体的测量范围2.气体的测量范围3.蒸汽的测量范围四、涡街流量计的特点与应用场合正文一、涡街流量计的概述涡街流量计是一种常见的流量计量设备,主要用于测量液体、气体和蒸汽的流量。
它具有较高的测量精度和较宽的测量范围,因此在工业生产中得到了广泛的应用。
二、涡街流量计的口径范围1.管道式涡街流量计的口径范围管道式涡街流量计是根据管道的公称直径(DN)来划分口径范围的。
一般来说,涡街流量计的口径范围为 DN15 至 DN4000,其中 DN15 至DN300 属于小口径涡街流量计,DN400 以上则属于大口径涡街流量计。
大口径的管道口径测量范围是 DN15-DN1000 之间,其中 DN15-DN300 算是管道小口径涡街流量计了,口径超过 DN400 以上的基本上就要用插入式涡街流量计了,因为大口径的不便用于管道式涡街流量计,只要是符合上述口径参数范围就可以使用涡街流量计来测量。
2.插入式涡街流量计的口径范围插入式涡街流量计的口径范围相对较小,通常为 DN200 至 DN1500。
对于超过 DN1500 的管道,可以采用特殊订货的方式来满足需求。
三、涡街流量计的测量范围1.液体的测量范围涡街流量计在测量液体流量时,通常能够覆盖 0.35~7.0m/s 的流速范围。
2.气体的测量范围在测量气体流量时,涡街流量计可以覆盖 5.0~60.0m/s 的流速范围。
3.蒸汽的测量范围对于蒸汽的测量,涡街流量计可以覆盖 6.0~70.0m/s 的流速范围。
四、涡街流量计的特点与应用场合涡街流量计具有较高的测量精度、较宽的测量范围和良好的抗干扰性能,适用于各种复杂的工业生产环境。
涡街流量计常见故障及处理方法
涡街流量计常见故障及处理方法
1.涡街流量计读数异常
-检查涡街流量计是否正确安装在合适的位置,满足标准要求。
-检查涡街流量计传感器的连接是否良好,排除接触不良的可能性。
-检查管道是否有漏水或阻塞等情况,清除障碍物。
-检查涡街流量计的电源是否正常,替换电池或修复电源线路故障。
2.涡街流量计计量不准
-定期进行涡街流量计的校准和调试,保证其准确性。
-检查涡街流量计中的磁感应元件是否损坏,如有需要及时更换。
-检查涡街流量计输出信号的稳定性,如有需要调整放大器的增益和
零点。
-如果发现设备老化,可以考虑更换新的涡街流量计。
3.涡街流量计传感器结构损坏
-检查涡街流量计传感器的外观和内部零部件,如有需要更换或修复。
-注意使用环境的温度和压力范围,避免超出涡街流量计的额定参数。
-做好涡街流量计的维护工作,定期清洁和保养。
4.涡街流量计运行不稳定
-分析流体条件的变化,调整涡街流量计参数和稳定器的控制模式。
-定期检查和清洁涡街流量计传感器和附件,保持其正常工作。
涡街流量计
摘要涡街流量计是主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件,因此可靠性高,维护量小,仪表参数能长期稳定。
可在-20℃~+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
本文主要讨论其工作原理,基本结构,信号采集及处理和安装方法等。
关键词:涡街流量计工作原理基本结构信号采集安装方法涡街流量计涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件,因此可靠性高,维护量小。
仪表参数能长期稳定。
本仪表采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
涡街流量计原理涡街流量传感器是以卡门(Kaman )和斯特劳哈(Streusel )有关旋涡的产生和旋涡与流速关系的理论来测量流量的。
把一个非流线型阻流体(Bluff Body )垂直插入管道中,随着流体绕过阻流体流动,产生附面层分离现象,形成有规则的旋涡列,左右两侧旋涡的旋转方向相反。
这种旋涡称为卡门涡街。
根据卡门的研究,这些涡列多数是不稳定的,只有形成相互交替的内旋的两排涡列,且涡列宽度h 与同列相邻的两旋涡的间距l 之比满足lh =0.281(对圆柱形旋涡发生体)时,这样的涡列才是稳定的。
生产旋涡分离的阻流体称为旋涡发生体。
涡街流量计是根据旋涡脱离旋涡发生体的频率与流量之间的关系来测量流量的仪表。
1.卡门涡街的产生与现象为说明卡门涡街的产生,我们来考虑粘性流体绕流圆柱体的流动.当流体速度很低时,流体在前驻点速度为零,来流沿圆柱左右两侧流动,在圆柱体前半部分速度逐渐增大,压力下降,后半部分速度下降,压力升高,在后驻点速度又为零.这时的流动与理想流体统流圆柱体相同,无旋涡产生,如图1—1a 所示.图1-1 圆柱绕涡街产生示意图随着来流速度增加,圆柱体后半部分的压力梯度增大,引起流体附面层的分离,如图1—1b 所示.当来流的雷诺数Re 再增大,达到40左右时,由于圆柱体后半部附面层中的流体微团受到更大的阻滞,就在附面层的分离点S 处产生一对旋转方面相反的对称旋涡.如图1-1c 所示.在一定的雷诺数Re 范围内,稳定的卡门涡街的及旋涡脱落频率与流体流速成正比.2.卡门涡街的稳定条件并非在任何条件下产生的涡街都是稳定的.冯·卡门在理论上已证明稳定的涡街条件是:涡街两列旋涡之间的距离为h ,单列两涡之间距离为l ,若两者之间关系满足1)/sinh(=l h π或/h l =0. 281 (1-1) 时所产生的涡街是稳定的。
涡街流量计的优缺点及应用
涡街流量计的优缺点及应用涡街流量计是一种非常常见的流量测量器,在化工、石油、水处理、制药、食品等领域都有广泛的应用。
本文将从优缺点和应用两个方面介绍涡街流量计。
优点1.精度高:涡街流量计的测量精度非常高,通常可以达到0.5%~1%的误差范围。
2.可靠性好:涡街流量计的结构简单、体积小、质量轻,不易发生故障,寿命长。
3.响应速度快:涡街流量计的响应速度很快,可以满足短时间内大流量变化的实时测量要求。
4.适用于各种介质:涡街流量计可以测量各种液体、气体和蒸汽流量,具有广泛的适应性。
5.低维护成本:涡街流量计的结构简单、无移动部件,维护成本低。
缺点1.受流量范围限制:涡街流量计的测量范围受到其结构尺寸的限制,在超过一定范围的流量时,精度会有所下降。
2.受介质特性限制:涡街流量计的精度和稳定性受介质特性的影响较大,如流体粘度、密度、温度、压力等因素。
3.安装要求较高:涡街流量计的测量精度受到安装环境和安装方式的影响,需要满足一定的安装要求,如要求流体必须充分发展和均匀分布在流量计内部。
应用1.石油化工:涡街流量计在石油化工领域的应用非常广泛,可以用于测量各种液体和气体的流量,如原油、天然气、氢气、气体流量计等。
2.食品工业:涡街流量计可以用于测量食品工业中的各种液体流量,如牛奶、饮料、糖浆等。
3.污水处理:涡街流量计可以用于测量污水处理中的水流量,帮助分析处理效果和运行状态。
4.制药工业:涡街流量计可以用于测量制药过程中的各种液体流量,如原料液体、反应液体等。
5.水处理工业:涡街流量计可以用于测量自来水、工业用水等水流量,帮助控制流量和消耗等。
综上所述,涡街流量计作为一种应用广泛的流量测量仪器,在实际应用中有其独特的优势和适用范围。
通过更加细致和完善的应用需求分析,可以进一步掌握其使用规则和特点,发挥涡街流量计在多个行业领域的测量功能和应用优势,助力工作和提高效率。
涡街流量计误差原因
涡街流量计误差原因1.流体性质变化:涡街流量计是通过流体的涡街频率来测量流量的,而流体的密度、黏度、温度等因素会对涡街流量计的测量结果产生影响。
例如,高温、高粘度的流体会降低涡街频率的变化,从而导致流量计的误差。
2.安装位置不当:涡街流量计的安装位置对其测量结果也有影响。
如若安装在管道上游有管道弯头、阀门、凸缩等流体不稳定的地方,会导致涡街流量计测量不准确。
此外,涡街流量计要求在水平管段上进行安装,如果安装位置有管道倾斜或上下方向变化,也会产生误差。
3.涡街流量计零点漂移:涡街流量计的零点漂移是指在一段时间内,流量计在零点位置的输出信号发生变化。
零点漂移可能是由于流体中微小的气泡、悬浮物等导致传感器受到干扰,或者是由于传感器老化、磨损等原因造成的。
零点漂移会导致涡街流量计无法准确测量流量。
4.管道尺寸、形状不匹配:涡街流量计的测量精度与管道尺寸和形状有关。
当涡街流量计的管道尺寸与实际流量管道尺寸不匹配时,会导致流体流速不均匀,从而影响涡街流量计的测量精度。
5.电磁干扰:涡街流量计是一种电子仪表,会受到电磁干扰的影响。
如果周围环境存在较强的电磁干扰源,如强电流、强磁场等,会导致涡街流量计的测量结果出现偏差。
6.传感器故障:涡街流量计中的传感器是测量流体涡街频率的关键部件,如果传感器出现老化、损坏或松动等问题,会导致涡街流量计的测量结果不准确。
此外,如果传感器的精度不高,也会影响涡街流量计的测量精度。
7.温度补偿不准确:涡街流量计需要对流体的温度进行补偿,以消除温度变化对涡街频率的影响。
如果温度补偿不准确,会导致涡街流量计的测量结果产生误差。
8.校准不准确:涡街流量计在出厂前需要进行校准,以确保其测量结果准确可靠。
然而,如果校准不准确或者校准周期过长,会导致涡街流量计的测量误差增大。
总之,涡街流量计误差的原因主要包括流体性质变化、安装位置不当、涡街流量计零点漂移、管道尺寸形状不匹配、电磁干扰、传感器故障、温度补偿不准确以及校准不准确等。
涡街流量计工作原理
涡街流量计工作原理
涡街流量计通过涡街发生器产生的涡街作用原理来测量流体的流量。
其工作原理如下:
1. 流体进入涡街流量计后,首先经过一个流体进口。
进口处通常设有一个圆锥形收缩管,用于引导流体进入流量计并形成一定的流速。
2. 流体进入流量计后,经过一个特殊设计的涡街发生器。
涡街发生器通常由一个金属材料制成的悬臂式挡板组成,在流体中产生周期性涡流。
3. 流过涡街发生器的流体会产生涡街效应,即流体会在挡板两侧交替产生旋涡。
4. 产生的旋涡将会在挡板后面形成一个交替出现的涡街,涡街的频率与流体的流速成正比。
5. 涡街后的流体继续通过一个涡街检测器,涡街检测器通常由一个传感器和一个电子设备组成。
6. 传感器通常采用霍尔元件或光电元件,用于检测涡街的旋涡频率。
7. 电子设备会根据传感器检测到的旋涡频率来计算流体的流速,然后根据管道的截面积计算出流体的流量。
8. 测量结果可以通过显示屏或输出接口展示,以便实时监测和记录流体的流量。
总的来说,涡街流量计通过检测涡街效应,并将涡街的频率转换成流体的流速,进而计算出流体的流量。
这种测量方法具有结构简单、精度高、可靠性好等优点,并广泛应用于工业流体流量测量领域。
涡街流量计原理
早在1878年斯特劳哈尔(Strouhal)就刊登了有关 流体振动频率与流速关系旳文章,斯特劳哈尔数就 是表达旋涡频率与阻流体特征尺寸,流速关系旳相 同准则。人们早期对涡街旳研究主要是防灾旳目旳, 如锅炉及换热器钢管固有频率与流体涡街频率合拍 将产生共振而破坏设备。
外部条件几何相同时(几何相同旳管子,流体流过几 何相同旳物体等),若它们旳雷诺数相等,则流体流动状 态也是几何相同旳(流体动力学相同)。这一相同规律正是 流量测量节流装置原则化旳基础。
热敏电阻法(敏捷度高):
在三角柱体旳迎流面上对称旳嵌入两个热 敏电阻,热敏电阻中通入恒定旳电流,使 之温度在流体静止旳情况下比流体高出 10℃左右。未起漩时,流体旳温度相同, 交替旋转时,发生漩涡旳一侧,能量损失, 所以流速降低,此侧对电阻旳冷却作用下 降,能够产生一种脉冲。
我国VSF旳生产亦有飞速发展,全国生产厂达数十家, 这种生产热潮国外亦未曾有过。应该看到,VSF尚属 发展中旳流量计,不论其理论基础或实践经验尚较差。 至今最基本旳流量方程经常引用卡曼涡街理论,而此 理论及其某些定量关系是卡曼在气体风洞(均匀流场) 中试验得出旳,它与封闭管道中具有三维不均匀流场 其旋涡分离旳规律是不同旳。至于实践经验更是需要 经过长久应用才干积累。
技术(热敏、超声、应力、应变、电容、 电磁、光电、光纤等)能够构成不同类型 旳VSF。
旋涡发生体和检测方式一览表
旋涡频率检测措施,大致分为两类: 一类是检测旋涡发生时流速变化,采用旳元件有热丝、 热敏电阻、超声波探头等; 另一类是检测旋涡发生时压力变化,采用旳检测元件有 压电元件、应变元件、膜片+压电、膜片+电容等。
涡街流量计检定规程 jjg 1029-2007
涡街流量计检定规程jjg 1029-2007介绍如下:
1.范围:本规程适用于新制造、使用中和修理后的涡街流量计的
检定。
2.概述:涡街流量计是一种利用流体在管道中自然形成的漩涡来
测量流量的仪表。
3.检定条件:环境温度为(5~35)℃,相对湿度不大于85%,大气
压力为(86~106)kPa。
4.检定项目:外观检查、基本误差检定、重复性检定、压力损失
值检定、脉冲输出检查、数据接口检查、安全性能检查等。
5.检定方法:采用标准表法或标准体积管法进行检定。
6.检定周期:对于新制造的涡街流量计,应在出厂前进行检定;
对于使用中的涡街流量计,每年至少进行一次检定;对于修理后的涡街流量计,应在修理后进行检定。
涡街流量计和涡轮流量计的区别
涡街流量计和涡轮流量计的区别涡街流量计和涡轮流量计是两种常见的流量计,它们在流量测量方面的应用广泛,但是它们之间有很多的区别。
本文将会对涡街流量计和涡轮流量计进行详细的介绍,包括它们的定义、原理、优缺点、适用范围以及适应环境等方面,以便我们更好地了解它们之间的区别。
涡街流量计涡街流量计是一种基本的、常见的、高精度的流量计,它是由一个涡轮和一个流量传感器组成的。
在涡街流量计中,涡轮被放置在流体管道中心,当流体通过管道时,涡轮受到流体的力作用,同时产生旋转运动。
涡街流量计的流量传感器通过检测涡轮的旋转速度来确定流量大小。
涡街流量计的优点是精度高、稳定性好、测量范围广、反应速度快。
同时,它使用方法简单,不需要施加外部电源即可工作,并且可以进行远距离信号传输和控制。
然而,涡街流量计在高温、高压、高粘度、高含气量、高腐蚀等特殊环境下的实际应用效果并不理想。
涡轮流量计涡轮流量计是一种以涡轮旋转作为测量原理的流量计,它是由一个涡轮和传感器组成的。
当流体通过管道的时候,涡轮开始旋转,通过检测涡轮的旋转速度,涡轮流量计可以确定流体的流量大小。
涡轮流量计的优点是精度高、可靠性强、响应时间快、使用寿命长。
同时,它还可以测量高温、高压、高粘度、高含气量、高腐蚀等特殊环境下的流量值,具有广泛的适用范围和极大的实用性。
然而,涡轮流量计使用时需要外部电源的供电,而且由于传感器灵敏度较高,受管道形状、气泡、波纹等因素的影响较大,因此精度并不如涡街流量计。
涡街流量计和涡轮流量计之间的区别1. 测量原理涡街流量计是基于涡轮旋转来测量流量的,当流体通过涡轮时,涡轮受到流体的力作用,并且产生旋转运动。
涡街流量计通过检测涡轮旋转的速度来确定流量的大小。
涡轮流量计也是基于涡轮旋转来测量流量的,当流体通过涡轮时,涡轮受到流体的力作用,并且产生旋转运动。
涡轮流量计通过检测涡轮旋转速度来确定流量大小。
2. 精度和稳定性涡街流量计的精度较高,稳定性也较好,但是受管道形状、气泡、波纹等因素影响较大。
