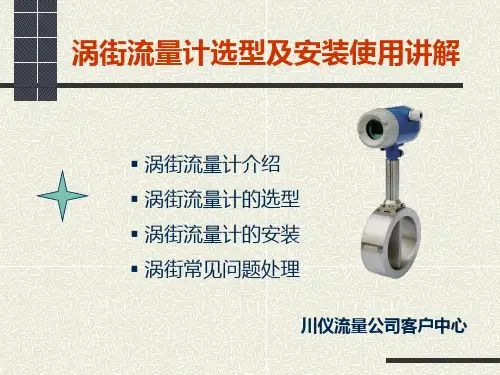

川仪VFC涡街流量计选型手册
涡街讲解

旋涡发生体 旋涡检测体(探头体) 表体 信号处理电路 手柄及壳体
旋涡发生体
能控制旋涡在漩涡发生体轴线方向上同步分离。 在较宽的雷诺数范围内有稳定的旋涡分离。 能产生强烈的涡街。 形状简单,便于加工加工时容易做到一致性 材质满足介质要求,耐腐蚀,耐磨损。
旋涡检测体
旋涡检测体种类:
涡街流量计根据介质温度分为一体型和分体型, 200°C以下选用一体型涡街,大于或者等于200°C建议 都采用分体型涡街。
我们的涡街产品最高承受温度为400°C 注:采用分体安装方式的涡街,由于探头信号受距离衰减, 传感器与转换器之间距离不得超过10M。
涡街流量计的选型
本体材质及防护防爆等级选择
材质: 本体 ,旋涡发生体以及旋涡探测体均为316L。
涡街流量计应用原理
涡街流量计的基本原理是卡门涡街现象,流体流过漩涡 发声体产生漩涡,旋涡在柱体的两侧交替行进,在柱 体下游形成涡街.旋涡分离的频率与流速成正比,与柱 体的宽度成反比,可以用下试表示: f=St×υ/d 式中: f:旋涡分离频率 St:无量纲常数(斯特劳哈尔) υ:柱体侧面的流速 d;柱体的迎流面宽度
热敏式、压电式、电容式、
检测旋涡的几种形式:
1. 2. 3. 4.
1.检测旋涡发生体周围的交变环流 2.设臵在漩涡发生体上,直接检测旋涡发生体两侧 的差压; 3.在漩涡发生体上开槽或开孔(导压孔),在导压 孔内安装检测体检测旋涡发生体两侧的差压; 4.检测旋涡发生体尾流的旋涡列
漩涡检测体
1 采用高压电系数的优质陶瓷,采用先进的封装工艺,保证旋涡 检测体有极高的灵敏性。压电信号不衰减。 2 4片压电陶瓷的组合封装对管道振动产生抑制,抗振性能优秀 3 旋涡检测体的后臵抗赃污,抗结垢确保仪表在恶劣环境,恶劣 介质条件下运行。 4 优质的外壳材料抗介质的腐蚀。 (1Cr18Ni9Ti、316、316L Hastelloy C
涡街流量计操作指南

涡街流量计操作指南目录一、主要技术参数 (2)二、基本概述 (2)三、仪表接线 (2)(一)三线制电路接线 (2)(二)二线制电路接线 (2)(三)防爆型产品安装使用其它注意事项............................................四、用户菜单操作 (3)(一)、工作屏 (3)(二)、用户参数设置 (4)五、生产校验 (5)二线制电路接线图 ............................................................................ 三线制电路接线图 ............................................................................ 放大板调试概要 ...............................................................................图表图表1三线制工作屏1界面 (3)图表2两线制工作屏1界面 (3)图表3工作屏2副界面 (4)图表4密码输入初始状态 (4)表格表格1用户参数设定菜单 (5)表格2生产校验菜单表 (6)一、主要技术参数1.适用口径:DN15-DN300,其它口径协议供货。
适用介质:气体、蒸汽、液体。
2.环境条件:环境温度:(-30~+70)℃/(-20~+60℃液晶显示)。
相对湿度:5%~90% 大气压力:(86~106)kPa。
介质温度:(-50~+250) ℃,(-50~+350) ℃。
3.供电电源:a)三线制:(1)采用外电源时:12~24VDC/30mA(-20%~+15%),无输出可低至9V。
(2)电池供电时(可选项):锂电池3.6V(2-13Ah)/0.3mA。
b)二线制:12~24VDC/4-20mA(-20%~+15%)。
4.输出信号a)三线制:(1)脉冲输出:高电平≥8V(供电电压-1V)。
涡街流量计选型方法

【涡街流量计选型方法】涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计,烟台五神仪表科技有限公司专业生产厂涡街流量计,是国内较早的涡街流量计生产厂家。
五神仪表生产的涡街流量计采用数字滤波技术,测量流速下限是2m/s、流速上限是80m/s,测量精度达到1级,安装简单。
五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格,保证了供汽方和用汽方的利益,避免产生计量纠纷。
脉冲旋涡烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计,用户无需调试,按照《涡街流量计选型使用手册》安装好后即可投入使用。
涡街流量计又称旋涡流量计,是速度式流量计的一种,用途极为广泛。
【涡街流量计具有以下特点】工作温度高,介质温度可达350℃;准确度等级高,量程比宽;介质广泛,可测量蒸汽、气体、液体;无运动部件,无磨损,可靠性高;安装简单,易维护,零件通用性高;表体采用不锈钢材料,美观、耐腐蚀;【涡街流量计测量原理】应力式涡街流量计以卡门涡街理论为基础,采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率,从而测量出流体的速度。
当管道中流体介质通过旋涡发生体时,由于局部流速加速而产生旋涡现象(如图一),此旋涡分成两列交替地出现,这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关,可用下式表示:f=StV/d式中:f—卡门涡街释放频率St—斯特罗哈尔数V —介质流速d—三角柱宽度斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re有关。
只要管道内介质的雷诺数保持在2×104至7×106范围内,斯特罗哈尔数St便保持为一个常数,这样便可以通过测量旋涡频率的个数测出流体的流速,再通过流速计算出流体的工况体积流量,再知道介质的密度(与温度、压力相关)即可准确计算出介质的质量流量。
【涡街流量计技术参数】公称通径:法兰式涡街流量计DN15-DN300适用范围:气体:压缩空气、天然气、二氧化碳、氧气、氮气等液体:除盐水、软化水、纯净水、高温水等蒸汽:饱和蒸汽、过热蒸汽温度范围:低温:–40℃-150℃、中温:–40℃-260℃、高温:–40℃-350℃公称压力:1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa精度等级:测量蒸汽及气体1.5级、1级,测量水1.0级、0.5级图一分体温压补偿涡街流量计执行标准:JB/T 9249-2015《涡街流量计》检定规程:JJG 1029-2007《涡街流量计》法兰标准:GB/T 9119-2000螺栓标准:GB/T 5780-2000包装标准:GB/T 13384【涡街流量计选型方法】图二温压一体涡街流量计图三一体不补偿涡街图四替换机械表涡街流量计一、确定涡街流量计配置和结构形式-基于介质的分类方法1、测量蒸汽优先选用分体带温度、压力补偿涡街流量计,具体的配置是:LUGB 系列涡街流量传感器、WS-2100A智能流量积算仪、压力变送器、Pt-100铂热电阻及壁挂式仪表箱,也简称五件套涡街流量计;能显示瞬时流量、累积流量、温度、压力、密度、频率等参数,还带停电记录、报表、曲线等功能,因它功能较多,可组态显示,也可以称之为智能涡街流量计。
涡街流量计使用说明书

一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时,请确认运输途中有没有磕碰划伤等。
1.1.2、根据产品铭牌的标注,请确认与您要买的型号是否相符。
1.2、运输与储存时1.2.1、尽可能的利用本公司的包装,将流量计直接运送到安装现场。
1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。
1.2.3、保管时尽量利用本公司的原包装进行保管,保管的地方应符合下列条件要求:1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度:-40℃—+55℃4湿度:5%—90%1.2.4、使用过的流量计保管时,要将内部的残留液体及粘附物完全清洗干净,另外注意在电源接口处要密封,以防潮湿。
1.3、安装时1.3.1、使用时要在流量计规定的条件下使用,超出这个规定使用是不可行的,如果因此而造成流量计损坏,维修的费用会由您自己承担。
1.3.2、流量计出现问题以后,尽可能的与我们或维修商联系,以便尽快的把问题解决。
1.3.3、安装之前必须认真阅读说明书,由于没有按照说明书操作造成的流量计损坏,维修费用自己承担。
二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。
由于传感器材料为1Cr18Ni9Ti,也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
防爆型涡街流量传感器,采用的是本安防爆技术。
电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”,适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用;靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”,适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
2.2、工作原理图一:卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理,用来测量蒸汽、气体及低粘度的液体的流量仪表。
当流体流过与被测介质流向垂直放置的旋涡发生体时,在其后方两侧交替地产生两列旋涡,称之为卡门涡街,如上图1所示。

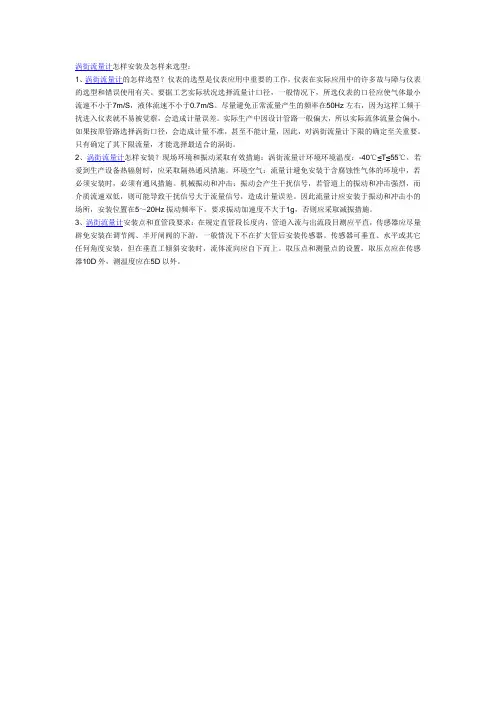

涡街流量计怎样安装及怎样来选型

涡街流量计怎样安装及怎样来选型:
1、涡街流量计的怎样选型?仪表的选型是仪表应用中重要的工作,仪表在实际应用中的许多故与障与仪表的选型和错误使用有关。
要据工艺实际状况选择流量计口径,一般情况下,所选仪表的口径应使气体最小流速不小于7m/S,液体流速不小于0.7m/S。
尽量避免正常流量产生的频率在50Hz左右,因为这样工频干扰进入仪表就不易被觉察,会造成计量误差。
实际生产中因设计管路一般偏大,所以实际流体流量会偏小,如果按原管路选择涡街口径,会造成计量不准,甚至不能计量,因此,对涡街流量计下限的确定至关重要。
只有确定了其下限流量,才能选择最适合的涡街。
2、涡街流量计怎样安装?现场环境和振动采取有效措施:涡街流量计环境环境温度:-40℃≤T≤55℃,若爱到生产设备热辐射时,应采取隔热通风措施。
环境空气:流量计避免安装于含腐蚀性气体的环境中,若必须安装时,必须有通风措施。
机械振动和冲击:振动会产生干扰信号,若管道上的振动和冲击强烈,而介质流速双低,则可能导致干扰信号大于流量信号,造成计量误差。
因此流量计应安装于振动和冲击小的场所,安装位置在5~20Hz振动频率下,要求振动加速度不大于1g,否则应采取减振措施。
3、涡街流量计安装点和直管段要求:在规定直管段长度内,管道入流与出流段目测应平直,传感器应尽量辟免安装在调节阀、半开闸阀的下游,一般情况下不在扩大管后安装传感器。
传感器可垂直、水平或其它任何角度安装,但在垂直工倾斜安装时,流体流向应自下而上。
取压点和测量点的设置,取压点应在传感器10D外,测温度应在5D以外。

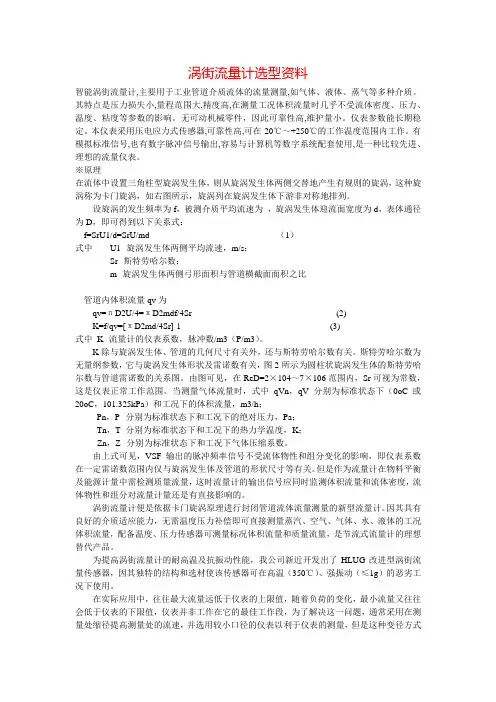

课题_涡街流量计选型资料

涡街流量计选型资料智能涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件,因此可靠性高,维护量小。
仪表参数能长期稳定。
本仪表采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
※原理在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f,被测介质平均流速为,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:f=SrU1/d=SrU/md (1)式中U1--旋涡发生体两侧平均流速,m/s;Sr--斯特劳哈尔数;m--旋涡发生体两侧弓形面积与管道横截面面积之比管道内体积流量qv为qv=πD2U/4=πD2mdf/4Sr (2)K=f/qv=[πD2md/4Sr]-1 (3)式中K--流量计的仪表系数,脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。
斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。
由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。
当测量气体流量时,式中qVn,qV--分别为标准状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;Pn,P--分别为标准状态下和工况下的绝对压力,Pa;Tn,T--分别为标准状态下和工况下的热力学温度,K;Zn,Z--分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。
涡街流量计选型

涡街流量计选型涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高。
在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件,因此可靠性高,维护量小。
仪表参数能长期稳定。
本仪表采用压电应力式传感器,可靠性高。
可在-20℃~+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用。
涡街流量计原理在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,旋涡列在旋涡发生体下游非对称地排列。
LUGB型智能涡街流量计是以卡门和斯特罗哈尔有关旋涡的产生和流量关系的理论为依据来测量蒸汽,气体及低粘度液体的流量。
涡街流量计选型问题<1>:涡街流量计选型最重要是看仪表性能,首先看测量精度,测量精度高是仪表最大的优势之一,这往往也意味着价格偏高。
全方位合理选型也能节约成本选到最满意的流量计。
用于贸易结算等场合,可以用1.0级或0.5级等高级仪表;而无需精确控制和计量的场合,可以选择2.5级等低精度仪表,甚至可以选择插入式涡街流量计。
<2>:在日常应用中,流量测量范围就是仪表的口径应与管道口径保持一致,只有这样才能确保测量流量范围是否在流速范围内。
<3>:变送器选择在实际应用中,一般考虑测量饱和蒸汽的流量不得低于涡街流量计的下限(5 m/s),然后根据用汽量大小选择变送器口径,不能以现有工艺管道口径进行选择。
<4>:显示仪表选择显示仪表智能流量显示仪,具有稳压补偿、瞬时流量显示和累计流量计算功能,可以选择与第四项合并的温压补偿一体式即可。
上海有恒测控UH-LUGB涡街流量计技术指导参数如下:被测介质:气体、蒸汽、水口径(mm):15~1000(大于300采用插入式)公称压力:1.6~6.4MPa(6.4MPa以上协议订货)介质温度:-20℃~250℃~350℃环境温度:-40℃~55摄氏度精度:1.5%补偿形式:温度补偿、压力补偿(气体计量)直管段要求:前5D后3D,具体看安装位置重复性:0.01%~0.008%供电电源:24VDC或内置3.6V电压整机功耗:外电源≤1.5W;内电源≤1.5mW输出方式:4~20mA(两线制);0~5V(脉冲);RS485 测量管材质:304,316L或根据用户需要定制防护等级:IP65。
涡街流量计使用说明书

四、结构图
1、流量计的结构 如图二所示 HCGB 系列智能涡街流量计由流通本体 14、三角柱 15、检测探头 19,
三、主要参数及技术指标
1、使用条件及技术参数
环境温度:-40℃~55℃; 相对湿度:5%~90%;
大气压力:86~106kPa;
被测流体是单相流体或可以认为是单相的流体;
流量计上下游有符合表 1 规定的直管段。
表 1 仪表安装的直管段要求(D 为管道内径)
管道情况
上游
同心收缩管,全开闸阀
15D
90°直角弯头
时的下限流量。
说明:B、上限流量
各种不同介质的使用上限流量如表 2 所示。一般情况下,液体的上限流速为 6m/s;
4
地址:广州市天河区棠下荷光路第一工业区 14 号 3 楼
电话:020-28315528 28315533 传真:020-28315522
气体或蒸汽的上限流速为 45m/s。
25
0.5~15
5~136
5~120
HCGB
40
1~36
8~360
6~286
HCGB
50
2.7~56
3.5~420
10~380
HCGB
65
3.1~90
10~710
10~656
HCGB
80
3.1~130
10~1360
10~1030
HCGB
100
5~200
25~2100
30~1630
HCGB
125
5~300
当介质条件不是上述条件或用于其它介质时,流量计的流量范围受到密度和粘度影
响。此时,流量范围按以下方法确定:
涡街流量计选型样本

25,40,50,65,80,100,125,150,200,250,300,(300~1000 插入式)
DN25-DN200 4.0(>4.0 协议供货),DN250-DN300 1.6(>1.6 协议供货)
压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
仪表订货咨询单lugb系列满管型压电式涡街流量仪表lugb系列插入型压电式涡街流量仪表luge系列满管型电容式涡街流量仪表luge系列插入型电容式涡街流量仪表lugbe系列电池供电型涡街流量仪表多功能曲线纪录积算仪带pt补偿功能中文液晶显示智能流量积算仪数码管显示lugbe型涡街流量仪表广泛适用于石油化工冶金热力纺织造纸等行业对过热蒸汽饱和蒸汽压缩空气和一般气体氧气氮气氢气天然气煤气等水和液体如
(二)确定流量范围和仪表口径的基本步骤:
成比例关系)。这些条件可表示如下:
1. 明确以下工作参数。
由密度决定的工况可测下限流量:
(1)被测介质的名称、组份
(2)工作状态的最小、常用、最大流量
Q QO O /
公式(6)
(3)介质的最低、常用、最高压力和温度
由运动粘度决定的线性下限流量:
Δp:压力损失(Pa) Cd:压力损失系数
表(二) 参比条件下涡街流量传感器工况流量范围表注:*表中(300)~(1000)口径为插入式
仪表口径 (mm)
25 40 50 80 100 150 200 250 300 (300) (400) (500) (600) (800) (1000) >(1000)
液体
测量范围 (m3/h) 1.2~16 2~40 3~60
6.5~130 15~220 30~450 45~800 65~1250 95~2000 100~1500 180~3000 300~4500 450~6500 750~10000 1200~17000
涡街流量计选型样本

Qυ:满足最小雷诺数要求的最小线性体积流
式求出工况体积流量
量(m3/h)
0.131025 273.15 t Q QO 0.101325 P 293.15
公式(3)
ρ:被测介质工况密度(kg/m3) Q0: 参比条件下仪表的最小体积流量
(2)已知气体标准状态密度ρ,可通过以下公
(m3/h)
气体名称 空气(干)
氮气 氧气 氩气 氖气 氨气 氢气 一氧化碳 二氧化碳
密度(kg/m3) 1.2928 1.2506 1.4289 1.7840 0.9000 0.7710 0.08988 1.97704 1.3401
气体名称 乙炔 乙烯 丙烯 甲烷 乙烷 丙烷 丁烷
天然气 煤制气
密度(kg/m3) 1.1717 1.2604 1.9140 0.7167 1.3567 2.0050 2.7030 0.8280 0.8020
(三)选型举例: 例一:已知气体压力和温度及标况下的流量时
某压缩空气,标况流量范围为 QN=1200-12000Nm3/h,压力 P=0.7Mpa(表压),温度 t=30℃。试确定流量计 口径。 步骤一:计算压缩空气的工况体积流量 由公式(3): 工况使用下限体积流量为: Qvmin=QN×0.101325×(273.15+t)/293.15/(P +0.1) =1200×0.101325×(273.15+30)/293.15/(0.7 +0.1) =157(m3/h) 工况使用流量上限为: Qvmax=1570(m3/h) 步骤二:根据使用工况流量范围 157-1570m3/h,查表(二),满足下限流量条件的流量计为 DN80 、DN100 和 DN125,考虑到上限流量 1270m3/h 及使用效果和经济成本,初选 DN100, DN100 流量计的工况流量 范围是 100-1700m3/h,接近使用流量范围,初选 DN100 流量计,但应具体核算 DN100 流量计在该工况 条件下的可测下限流量。核算 DN100 流量计在该工况条件下的可测下限流量: 由公式(4)及公式(6):
涡街流量计规格书

(mm) Temperature
过程连接型式 Conn. T法y兰pe标准 Flange STD.
连接规格 Size 等级 Rating
23 法兰材质 Flange Mat'l 密封面 Facing
24 涡街发生体材质 Vortex Shedder Mat'l
25 本体材质 Body Mat'l
26 27 28
仪表规格书(涡街流量计) INSTRUMENT SPECIFICATION
(VORTEX FLOWMETER)
档案号PROJECT N设o:计阶段 STAGE: 页数PAGE:
1 仪表名称 Instrument Name
概况 General
工艺条件 Process Condition
2 位号 Tag Number 所在图号 P&ID No.
最大MaxFlow
正常 NorFlow
流量计 Meter Unit
转换器 Convertor
附件 Accessories
40 41 校验工具 Adjustment Tools 42 安装工具 Mount Tools 43 切断阀 Check Valve 44 安装支架 Mounting Bracket
45 46 推荐制造商 Manufacturer
其他 Miscell
47
48
49 说明 NOTES:
版本 FA
RE
最小MinFlow
编制
校对
审核
日期
流量 Flow Rate
10 kg/h(液体Liquid,蒸汽Stm),m3n/h(气体Gas)
11 12
操作密度Oper.Density 运 kg/动m3粘度Kin Visc(mm2/S)
涡街流量计的选型

收稿日期:2005201213;修改稿收到日期:2005204216作者简介:陈 培(1972-),女,江苏无锡人,1993年毕业于成都科技大学计算机系自动控制专业,学士学位,现工作于兰炼仪表厂研发中心,任工程师。
涡街流量计的选型陈 培1,卢 嘉1,郑永辉1,李 东2(11兰炼仪表厂研发中心,甘肃兰州 730060;21兰州炼油化工设计院,甘肃兰州 730060) 摘要:涡街流量计是现代化工生产中测量流量的重要工具之一。
讨论了流量仪表在应用中常见的失误情况,包括操作不善以及不良安装等。
另外还简述了涡街流量计的测量原理,分析了影响涡街流量计测量精度的因素。
详细阐述了解决影响测量精度的具体办法。
提供了仪表的选型、安装、管理与维护的建议。
关键词:流量仪表;涡街流量计;流量测量;质量流量 中图分类号:T H814 文献标识码:B 文章编号:100727324(2005)0420008204Selection of V ortex FlowmeterC H EN Pei 1,L U Jia 1,ZH EN G Y ong 2hui 1,L I Dong 2(nzhou Refinery &Chem.Inst ru.Fac.,Lanzhou ,730060,China ;21Lanzhou Refinery &Chemical Design Institate ,Lanzhou ,730060,China )Abstract :Vortex Flowmeter is one of t he mo st important implement s of flow measuring in modern chem 2ical indust ry.The common failures such as mis 2installation and some misunderstandings in t he case of normal operation are discussed.The measuring p rinciple of Vortex flowmeter is int roduced and t he cau 2ses are analyzed ,which could affect t he p recision of flow measuring.The means ,which could resolve vor 2tex flowmeter’s measuring p recision ,is expounded t he Vortex flowmeters’directive suggestion about choosing ,management and maintenance are p ropo sed.K eyw ords :flowmeter ;Vortex flowmeter ;flowing measuring ;mass flow 1 涡街流量计及其优缺点涡街流量计是在流体中安放一根非流线型阻流体,流体在阻流体两侧交替地分离释放出两串规则的旋涡,在一定的流量范围内旋涡分离频率正比于管道内的平均流速,通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。
涡街使用手册(2)

1)计算由密度决定的工况下限流量
6
仪表口径确定和安装设计
由表(二)查出 DNl00 空气下限流量为 100m3 h 代入公式(3) Qn=Q0× n0 n =100 1.205 1.668 =100 0.850 =85.0
即采用 DNl00 流量计测量该气体的最小可测流量是 85.0m3 h
步骤 2 核算由运动粘度决定的线性下限流量 QV 介质运动粘度较小时 流量计的线性下限流量较低
Qv = Q0 X v / v0
公式(4)
式中
Qv 用于该介质时 流量计的线性流量下限 Q0 表(二)指定的参比条件下空气的流量下限(由表(二)查出) V0 表(二)指定的空气参比粘度 15Kgm/S2
V 被测介质工况粘度
K=N/Q(1/m3) 公式(2) 式中
K 仪表系数(脉冲/米 3) N 脉冲数 Q 流体体积(米 3)
3
概 述
10VME 10VTE 系列涡街流量计采用压电晶体元件检测旋涡分离频率 旋涡在柱体后部两侧交替分 离 产生压力脉动 安装在柱体后面尾流中的探头感受到交变力(见图二) 埋设在探头体内部的压电晶体 元件受到交变力的作用产生交变电荷 交变电荷信号经检测放大器处理后 以频率信号输出(传感器) 或 进一步变换成与流量成比例的 4-20mA 直流标准信号输出(变送器) (见图二)
13-325
600-6000
550·11000
11-220
1000 — 10000
800-18000
9-210
1500-15000
1100-24000
8-175
1800-18000
1500-30800
7-143
2500-25000
涡街流量计使用说明书

杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-YWJLUGBB -LCCN 5第5版涡街流量计使用说明书前言●感谢您购买本公司产品,本手册详细地介绍了本产品的安装、接线及操作说明等。
为了确保正确使用本产品,请在使用之前先阅读本手册。
注意●因本产品的性能和功能不断改进,本手册内容如有更改,恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏,请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-YWJLUGBB-LCCN5第五版2020年5月III安全注意事项为了安全使用本产品,操作时请务必遵守此处描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前,请熟读本手册,并对产品有深入了解。
●本手册只对产品的功能进行阐述,本公司不保证该产品将适合于用户的某一特殊用途。
本产品保护、安全及改造相关注意事项●为了确保安全使用本仪表以及由其控制的系统,操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程,则有可能会损坏本仪表所提供的保护功能。
对由以上情况产生的质量,性能,功能和产品的安全问题,我公司不承担任何责任。
●为本仪表及其控制系统安装防雷装置,或为本仪表及其控制系统设计安装单独的安全保护电路时,需要借助其他的设备来实现。
●如果需要更换产品的零部件,请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。
如果应用,用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
在本手册中使用以下几种安全标志:III危险标志,若不采取适当的预防措施,将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
警示标志,提醒您对产品有关的重要信息或本手册的特别部分格外注意。
●在接通本仪表的电源之前,请先确认仪表的电源电压是否与●供给电源电压一致。
涡街流量计选型使用手册

目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 22、测量原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 23、技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34、选型指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 45、安装方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯116、信号线配置与连接⋯⋯⋯⋯⋯⋯157、调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168、故障举例与排除⋯⋯⋯⋯⋯⋯⋯219、智能流量积算仪⋯⋯⋯⋯⋯⋯⋯2110、无线远程流量监测系统⋯⋯⋯.2211、后备电源⋯⋯⋯⋯⋯⋯⋯⋯⋯.2212、壁挂式仪表箱⋯⋯⋯⋯⋯⋯⋯.2313 、型号编制说明⋯⋯⋯⋯⋯⋯⋯.241. 概述涡街流量计(也称旋涡流量计)是用途极其广泛的一种流量计量仪表,几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。
应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。
涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
涡街流量计具有以下特点:测量精度高,量程宽;测量介质广泛,可测量液体、气体和蒸汽;工作温度高,介质温度可达350℃;无运动部件,无磨损,可靠性高;表体采用不锈钢材料,美观、耐腐蚀。
图一2. 测量原理当管道中流体介质通过旋涡发生体(三角柱)时,由于局部流速加速而产生旋涡现象(如图一),此旋涡分成两列交替地出现,这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关。
可用下式表示:f=StV/d式中:f —卡门涡街的释放频率St —斯特罗哈尔数V —介质流速d —三角柱的宽度斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re 有关。
只要管道内介质的雷诺数保持在2×104至7×106范围内,斯特罗哈尔数St 便保持为一个常数,这样,便可通过测量旋涡频率信号检测出流体介质的流速,再通过介质的流速计算出介质的流量。
3. 技术参数1)公称通径:DN15~DN500;适用范围:气体:空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等,液体:水、高温水、油、食品液、化学液等,蒸汽:饱和蒸汽、过热蒸汽;可测介质温度:防爆介质:–40℃~100℃,公称压力:低温介质:–40℃~100℃,中温介质:–40℃~280℃,高温介质:–40℃~350℃;低压:≤1.6MPa 、≤2.5MPa ,中压:≤4MPa 、≤6.3MPa ,精度等级:高压:≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa;测量液体:1 级(0.5 级可协议订货),测量气体:1.5 级(1 级可协议订货),测量蒸汽:1.5 级(1 级可协议订货);流速范围:液体:0.3 ~8m/s ,气体:3~65m/s,测量范围:蒸汽:3~70m/s ;见表一、表二、表三;输出信号:电压脉冲:低电平≤1V,高电平≥6V供电电源:标准电流:4~20mA,电压脉冲输出:+12VDC /+24VDC4~20mA标准电流输出: +24VDC环境温度:现场液晶显示:3.6V 1 号1 节锂电池供电,使用寿命大于2 年;–30℃ ~+5 5℃相对湿度:5% ~90%表体材料:304、1Cr18Ni9Ti ,其他材质可协议供货;防护等级:IP65 、IP67 ;防爆等级:Exia Ⅱ CT4 ;防爆合格证号:CE062108 ,CE062124 ;4. 选型指南4.1 确定传感器的结构A、连接方式:法兰卡装式(表体不带法兰)或法兰连接式(表体本身带法兰)。
流量计的常见选型及使用注意事项

流量计的常见选型及使用注意事项下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在工业生产中,流量计作为一种用来测量液体、气体或固体流速的仪器,在自动化控制系统中扮演着重要的角色。
涡街流量计说明书

一.工作原理在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:f=St.V/ 〔(1-1.25d/D)d〕式中:f —发生体一侧产生的卡门旋涡频率St -斯特罗哈尔数V-流体的平均流速d-柱体流面宽度D-管道径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路,即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
St0. 20. 150. 1图(二)在曲线表中St = 0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量围度。
只要检测出频率f就可以求得管流体的流速,由流速V求出体积流量。
式中:Q = 3600f/K 或M=p 3600 f/K K=仪表常数(1/m3)。
M=质量流量Q=体积流量(m3/h )P =介质密度(kg/m 3)F顼率Hz.主要技术指标表(一)三、传感器的选型3.1•尊敬的用户,当您要选用产品时,请仔细阅读选型样本,并做好以下工作:1 •认真核对被测介质的工况条件:温度、压力、管径等工艺参数。
2 •认真核对被测介质的使用流量围,特别是最小流量值以最终确定使用仪表的口径及配管参数。
3 •确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。
3.2.涡街流量仪表选型表(符合JB/T9249-1999标准)1 •传感器选型表LUGB/E系列涡街流量仪表选型表2•流量计算类别计算公式测量围符号说明由工况密度决由工况运动粘度决定的下限流量Qv气体标况量换算称工况流量工况质量流量满足雷诺数围要求下限流量Qre按流速计算正常流量围Q P =Q X见下表Q=Q O・"V0见下表V=m/ p0.1010.10132+PD= R e「VV=4Q工3600 •刃• D273.15+T 工273.15Q见下表见下表2X 104<Re w 7X液体:0.37~7.0m/s气体、蒸汽:4.0~60.0m/sQ工:工况密度下的体积流量(m/h)3Q p:空气参比密度下的体积流量(m/h)3p工:被测介质的工况密度(Kg/ m )3p。
