选购涡街水流量计必需抓实四个参数 流量计操作规程

选购涡街水流量计必需抓实四个参数 流量计操作规程

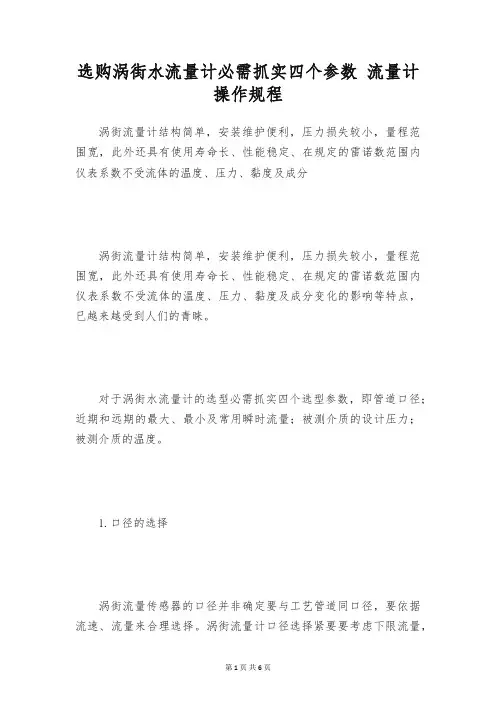

选购涡街水流量计必需抓实四个参数流量计操作规程涡街流量计结构简单,安装维护便利,压力损失较小,量程范围宽,此外还具有使用寿命长、性能稳定、在规定的雷诺数范围内仪表系数不受流体的温度、压力、黏度及成分涡街流量计结构简单,安装维护便利,压力损失较小,量程范围宽,此外还具有使用寿命长、性能稳定、在规定的雷诺数范围内仪表系数不受流体的温度、压力、黏度及成分变化的影响等特点,已越来越受到人们的青睐。

对于涡街水流量计的选型必需抓实四个选型参数,即管道口径;近期和远期的最大、最小及常用瞬时流量;被测介质的设计压力;被测介质的温度。

1.口径的选择涡街流量传感器的口径并非确定要与工艺管道同口径,要依据流速、流量来合理选择。

涡街流量计口径选择紧要要考虑下限流量,一般测量水流速下限为0.5m/s,正常流量可以在测量范围的1/2—2/3之间。

如2.信号输出的选择依据采集信号要求选择不同的输出形式,当需要流量累积时可选择脉冲输出型,当需要掌控时可选择模拟(4—20mADC)输出型。

一般我们会做4—20mA信号输出给用户。

3.仪表安装涡街水流量计应安装在隔热、通风、易维护的地方,尽量安装在阔别振动源和电磁干扰较强的地方,振动存在的地方必需接受减振装置,削减管道受振动的影响。

涡街流量计在管道上可水平、倾斜或垂直安装。

安装位置要注意,垂直安装时,液体介质必需从下往上流动:需在管道上安装温度、压力传感器或流量调整阀时,应将温度、压力传感器和调整阀安装在流量计下游。

涡街流量计前后必需有充分长的直管段,所配管道内径也必需和涡街流量变送器内径一致,与管道连接的密封垫内径要比传感器内径略大,不能将密封垫凸入管道内。

4.参数设置流量计的仪表系数是在试验室条件下校验的,现场使用时,应对仪表系数进行修正。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

十个涡街流量计选型注意事项不容忽视

十个涡街流量计选型注意事项不容忽视

十个涡街流量计选型注意事项不容忽视一、测量介质的性质:涡街流量计适用于测量各种液体介质的流量,但也要根据具体介质的性质进行选型。

涡街流量计对于高温、高压、腐蚀性介质等特殊情况下的流量测量需要选用相应的材质和特殊结构的涡街流量计。

二、流量范围:涡街流量计应该根据实际的流量范围进行选型。

过小的流量范围会导致测量精度较低,过大的流量范围则可能造成过载或可测量的范围不够宽。

三、精度要求:涡街流量计的精度是衡量其测量能力的重要指标之一、根据应用的要求选择不同精度等级的涡街流量计。

四、温度和压力范围:涡街流量计的工作温度范围和工作压力范围应该与实际应用场景相匹配。

如果温度和压力超过涡街流量计的允许范围,可能会导致涡街流量计损坏或不准确。

五、管道尺寸与连接方式:涡街流量计的选型还需要考虑到所需安装的管道的尺寸和连接方式。

涡街流量计提供多种不同口径的规格,需要根据实际的管道尺寸选择合适的型号。

六、信号输出方式:涡街流量计提供不同的信号输出方式,如模拟信号(4-20mA,0-5V,0-10V)、数字信号(RS485、HART)等。

根据用户要求和仪表系统的兼容性选择合适的信号输出方式。

七、电源供电方式:涡街流量计的电源供电方式有直流、交流或者是采用电池供电等等,根据现场条件和要求进行选型。

八、环境适应能力:涡街流量计的选型还需考虑其环境适应能力,如防护等级(IP65、IP68)、耐腐蚀性、抗振动等。

九、维护和保养:涡街流量计的维护与保养工作也需要考虑。

选择易于检修、清洗和更换零部件的涡街流量计可以降低维护成本和减少停机时间。

十、价格和性价比:根据上述的各项因素进行综合比较,选择具有良好性价比的涡街流量计。

价格不是唯一的决定因素,还需要考虑其性能、可靠性和服务等方面。

以上是选型涡街流量计的一些注意事项,不同的应用场景和要求会有所差异,需要结合实际情况进行综合考虑,选择适合的涡街流量计。

涡街流量计的选型及订货

涡街流量计的选型及订货

涡街流量计的选型及订货第一步详细了解流量计测量介质及相关工艺参数涡街流量计的正确选型需要详细了解以下工艺参数:1 介质名称、成分、状态是否可以用涡街流量计测量2 介质的温度、压力是否在涡街流量计的适用温度范围内3 介质的流量范围上限流速是否在涡街流量计的适用流量范围内及口径4 介质的腐蚀性使用材质5 安装环境是否需要防爆6 输出信号种类、通讯方式、7 就地显示还是需要远传输出8在涡街流量计的选型时,要注意以下几点:①涡街流量计是一种速度式流量计,旋涡分离的稳定性受流速分布影响,故对直管段有一定要求,一般是“前10D后5D;②测量液体时,上限流速受压损和“气蚀”现象限制,一般为7m/s③测量气体时,上限流速受介质可压缩性限制,下限流速受雷诺数和传感器灵敏度的限制,一般气体流速为7~40m/s,蒸汽的流速为7~40m/s;④应力式涡街流量计对振动较为敏感,故在振动较大的管道安装流量计时,须有减振措施;⑤应力式涡街流量计采用压电晶体作为检测元件,受温度限制,长期工作温度为普通型: -40℃~+250℃,高温型: 100℃~+350℃第二步涡街流量计公称通径的选择及验证第三步LUGB选型表例如:型号:LUGBDG25EDAAAE1600说明:LUGB系列智能涡街流量计,DN25,测量气体,电源为24VDC(12VDC),带数字显示表头,输出信号为电流输出,传感器及旋涡发生体材料均为304不锈钢,高温型,额定压力为1.6MPa,防护等级为IP65,不防爆。

附:涡街流量计选型注意事项:①涡街流量计是一种速度式流量计,旋涡分离的稳定性受流速分布影响,故对直管段有一定要求,一般是“前10D后5D”;②测量液体时,上限流速受压损和“气蚀”现象限制,一般为7m/s③测量气体时,上限流速受介质可压缩性限制,下限流速受雷诺数和传感器灵敏度的限制,一般气体流速为7~40m/s,蒸汽的流速为7~40m/s;④应力式涡街流量计采用压电晶体作为检测元件,受温度限制,长期工作温度为:普通型: -40℃~+250℃高温型: 100℃~+350℃。

街流量计选型、安装、维护注意事项

街流量计选型、安装、维护注意事项

涡街流量计常用于工业管道介质流体的流量测量,如:蒸汽、压缩空气及一般气体、导热油及高温液体、天然气等。

作为一种检测仪器,与所有的仪表一样,在选型、安装和使用的过程中,需要的遵循相关规定,定期检查,时间一长或多或少会出现一定的问题。

选择涡街流量计需要注意的问题:(1)由于涡街流量计选择不当,所以安装投入使用后,实际流量与仪表的量程范围相差甚远。

主要表现在管径大,流量小,流速低,实际流量处于仪表的下限或者下限以下,仪表无法正常运作,流量测量误差较大;(2)选表时,工况参数提供不正确,与实际工况相差甚远,造成选表不当。

仪表安装投入运行后,无法正常运行,这种情况多发生在气体流量流量测量的选型上。

例如,选用涡街流量计流量测量压缩空气流量,根据空压机的上限工作上限压力0∙9Mpa(绝压)提供工况压力,而仪表实际压力只有0.3MPa(绝压)。

若按照0.9MPa压力计算的体积流量和上限体积流量,并调试上限体积流量所对应的20mA输出信号。

则现场投入后,阀门开度不大时,输出信号就已经达到满量程20mA o这是因为实际工作压力(0.3MPa)时的体积流量比选表设计压力(0.9MPa)时的体积流量大了3倍所致。

发生这种情况时,只有重新调整量程,即按照0.3MPa的工作压力计算工作状态体积流量,调整量程上限。

安装不当可能造成的故障(1)仪表上下游直管段长度不够,密封垫凸入管道内,管道的突缩,突扩阻流件,对流场产生严重的扰动等。

(2)对含微量气体的液体流量测量或者含微量液体的气体流量测量的不良安装,造成异样流量介质在涡街流量计流量测量管道内的滞留,对流量测量造成干扰。

(3)流量测量液体时把涡街流量计安装在自上而下的垂直流动或者向下倾斜流动的管道上,或者把涡街流量计安装在没有背压的管道出口处,造成液体不满管。

(4)涡街流量计安装位置离动力源(风机,泵)太近,没有足够长的上游直管段及有效的减振措施。

(5)流量测量高温介质时把涡街流量计水平正向安装,转换器位于管道正上方,管道保温措施不到位,造成管道高温直接对转换器烘烤,引起电子元器件的损坏。

涡街流量计选型方法

涡街流量计选型方法

【涡街流量计选型方法】涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计,烟台五神仪表科技有限公司专业生产厂涡街流量计,是国内较早的涡街流量计生产厂家。

五神仪表生产的涡街流量计采用数字滤波技术,测量流速下限是2m/s、流速上限是80m/s,测量精度达到1级,安装简单。

五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格,保证了供汽方和用汽方的利益,避免产生计量纠纷。

脉冲旋涡烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计,用户无需调试,按照《涡街流量计选型使用手册》安装好后即可投入使用。

涡街流量计又称旋涡流量计,是速度式流量计的一种,用途极为广泛。

【涡街流量计具有以下特点】工作温度高,介质温度可达350℃;准确度等级高,量程比宽;介质广泛,可测量蒸汽、气体、液体;无运动部件,无磨损,可靠性高;安装简单,易维护,零件通用性高;表体采用不锈钢材料,美观、耐腐蚀;【涡街流量计测量原理】应力式涡街流量计以卡门涡街理论为基础,采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率,从而测量出流体的速度。

当管道中流体介质通过旋涡发生体时,由于局部流速加速而产生旋涡现象(如图一),此旋涡分成两列交替地出现,这种旋涡列被称为卡门涡街。

卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关,可用下式表示:f=StV/d式中:f—卡门涡街释放频率St—斯特罗哈尔数V —介质流速d—三角柱宽度斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re有关。

只要管道内介质的雷诺数保持在2×104至7×106范围内,斯特罗哈尔数St便保持为一个常数,这样便可以通过测量旋涡频率的个数测出流体的流速,再通过流速计算出流体的工况体积流量,再知道介质的密度(与温度、压力相关)即可准确计算出介质的质量流量。

【涡街流量计技术参数】公称通径:法兰式涡街流量计DN15-DN300适用范围:气体:压缩空气、天然气、二氧化碳、氧气、氮气等液体:除盐水、软化水、纯净水、高温水等蒸汽:饱和蒸汽、过热蒸汽温度范围:低温:–40℃-150℃、中温:–40℃-260℃、高温:–40℃-350℃公称压力:1.6MPa 、2.5MPa 、4.0MPa 、6.3MPa精度等级:测量蒸汽及气体1.5级、1级,测量水1.0级、0.5级图一分体温压补偿涡街流量计执行标准:JB/T 9249-2015《涡街流量计》检定规程:JJG 1029-2007《涡街流量计》法兰标准:GB/T 9119-2000螺栓标准:GB/T 5780-2000包装标准:GB/T 13384【涡街流量计选型方法】图二温压一体涡街流量计图三一体不补偿涡街图四替换机械表涡街流量计一、确定涡街流量计配置和结构形式-基于介质的分类方法1、测量蒸汽优先选用分体带温度、压力补偿涡街流量计,具体的配置是:LUGB 系列涡街流量传感器、WS-2100A智能流量积算仪、压力变送器、Pt-100铂热电阻及壁挂式仪表箱,也简称五件套涡街流量计;能显示瞬时流量、累积流量、温度、压力、密度、频率等参数,还带停电记录、报表、曲线等功能,因它功能较多,可组态显示,也可以称之为智能涡街流量计。

涡街流量计选型要点安全操作及保养规程

涡街流量计选型要点安全操作及保养规程

涡街流量计选型要点安全操作及保养规程一、涡街流量计选型要点1.流量计量范围:根据工艺流量的变化范围,选择合适的流量计量范围。

过小的范围会导致流量计不足以准确测量大流量,过大的范围则会降低测量精度。

2.测量介质:涡街流量计适用于各种液体和气体介质。

根据具体介质的性质,选择相应的流量计型号和材质。

3.压力等级:根据流体管道的工作压力选择相应的压力等级。

选型时应考虑工艺管道的压力波动和冲击。

4.温度范围:根据流体介质的温度,选择适宜的流量计温度范围,以确保流量计的正常工作。

5.材料选择:根据介质的侵蚀性和温度等因素,选择适合的材料,如不锈钢、碳钢等。

6.环境条件:选择涡街流量计应考虑环境条件,如防爆型、防护等级等。

二、涡街流量计安全操作规程1.安装前的准备工作:(1)检查涡街流量计的型号、规格、材质等是否与选型要求相符,确保流量计的可靠性。

(2)根据流量计的接口尺寸和管道尺寸,选择合适的法兰连接或螺纹连接。

(3)在安装前,清洁流量计和管道,确保管道内部没有杂质和沉积物。

2.安装过程:(1)根据涡街流量计的安装位置和管道流向,安装法兰或螺纹连接。

(2)安装时注意密封性能,使用合适的密封垫片和螺栓,确保连接牢固,并按照压力等级进行紧固。

(3)安装后,检查流量计与管道的连接是否牢固,避免泄漏。

3.调试与操作:(1)启动前,检查流量计的接线是否正确,控制系统是否正常。

(2)启动后,逐步打开阀门,使流体进入流量计,根据设定值进行调整。

(3)在操作过程中,注意观察流量计的显示,如有异常情况应及时处理。

4.维护与保养:(1)定期清洁:定期清洗涡街流量计和管道,清除管道内的杂质和沉积物。

(2)检查维修:定期检查流量计的阻塞物、磨损情况和电缆连接是否松动,如有问题及时维修或更换。

(3)校准与调整:定期对涡街流量计进行校准和调整,以确保流量计的准确性。

(4)防护措施:根据流量计的使用环境,进行相应的防护措施,如防腐蚀、防雨防尘等。

涡街流量计选型四大要点

涡街流量计选型四大要点

涡街流量计选型四大要点涡街流量计是一种常用的流量测量仪表,广泛应用于石化、化工、电力、冶金、水利、环保等领域。

因为不同的流量计具有不同的工作原理和性能特点,如何选型是一个比较重要的问题。

本文从涡街流量计的测量范围、精度、互换性和通信能力等方面,介绍了选型过程中需要考虑的四大要点。

1. 测量范围涡街流量计的测量范围是指器表能够测量的流量范围。

一般来说,涡街流量计的测量范围越宽,可以测量的流量越大,使用范围也就越广泛。

目前市面上可供选择的涡街流量计测量范围很广,从微小的液体流量到大型的流体输送管道,都有相应的流量计可供选择。

因此,在选型时需要根据实际的使用场景和需要测量的流量范围,选择测量范围适合的涡街流量计。

2. 精度涡街流量计的测量精度是指它能够测量的流量与真实流量之间的误差。

涡街流量计的精度与许多因素有关,如测量范围、温度、密度、粘度等。

一般情况下,涡街流量计的测量精度越高,使用效果越好,但对应的价格也越高。

在选型涡街流量计时需要根据实际需要和经济能力选择适当的精度。

3. 互换性互换性是指涡街流量计与其他符合标准的仪表能够互相替代使用。

涡街流量计的互换性是选型时需要考虑的一个重要因素。

如果涡街流量计在使用过程中需要更换或增加,则需要保证不同型号之间具有互换性,否则将会浪费很多时间和费用。

因此,在选型涡街流量计时,需要选择有较好互换性的产品。

4. 通信能力通信能力在当今的自动化控制系统中至关重要。

涡街流量计也不例外。

涡街流量计作为一种数字化仪表,在使用过程中,通信能力是它必须具备的功能之一,它可以将测量数据以数字信号的形式传递给计算机或其他控制系统。

在选型涡街流量计时,需要考虑涡街流量计的通信协议、通信接口等方面,以便将其与其他设备无缝连接起来。

总的来说,涡街流量计的选型与应用有很多方面需要考虑,例如测量范围、精度、互换性和通信能力等。

正确地选择涡街流量计对于保证生产过程的质量和安全具有非常重要的意义。

涡街流量计-的选型

涡街流量计-的选型

涡街流量计?的选型流量仪表是过程自动化仪表与装置中的大类仪表之一,它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是进展工农业生产,节省能源,改进产品质量,提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。

在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。

没有一种十全十美的流量计,各类仪表都有各自的特点,选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。

流量仪表(流量计)的选型对仪表能否成功使用往往起着很紧要的作用,由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。

(一)涡街流量计的一般选型:可以从五个方面进行考虑,这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。

五个方面的认真因素如下:1、仪表性能方面:精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等;2、流体特性方面:温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容,等熵指数;3、安装条件方面:管道布置方向,流动方向,检测件上下游侧直管段长度、管道口径,维护和修理空间、电源、接地、辅佑襄助设备(过滤器、消气器)、安装、等;4、环境条件方面:环境温度、湿度、电磁干扰、安全性、防爆、管道振动等;5、经济因素方面:仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。

(二)涡轮番量计选型步骤如下:1、依据流体种类及五个方面考虑因素初选可用仪表类型(要有几种类型以便进行选择);2、对初选类型进行资料及价格信息的收集,为深入的分析比较准备条件;3、采纳淘汰法渐渐集中到1~2种类型,对五个方面因素要反复比较分析终确定预选目标。

标签:流量计。

涡街流量计该如何选择型号

涡街流量计该如何选择型号

涡街流量计该如何选择型号涡街流量计是一种常用的流量计,可以用于测量液体和气体等流体的流量。

在使用涡街流量计之前,我们需要选择合适的型号。

本文将从以下几个方面介绍如何选择涡街流量计型号。

测量对象首先需要考虑测量对象的性质,如测量的是液体还是气体,是否是粘性较大的液体或气体等。

不同的涡街流量计在测量不同性质的流体时具有不同的优势。

对于粘度较大的流体,可以选择流体膨胀系数较小的涡街流量计;对于气体,则需要选择尽量减小压力损失的流量计,以保证测量的准确性。

因此,在选择涡街流量计型号之前,需要先了解要测量的流体的性质,以确定最适合的涡街流量计型号。

测量范围涡街流量计的测量范围也是选择型号时需要考虑的因素之一。

不同型号的涡街流量计有不同的测量范围,需要根据实际需求选择合适的型号。

如果测量范围过小,则无法覆盖所需测量对象的流量范围,无法达到预期效果;如果测量范围过大,则可能造成精度不高或过度昂贵的情况。

因此,在选择涡街流量计型号时,需要根据测量对象的实际需求,选择合适的测量范围和精度。

精度要求涡街流量计的精度是指测量结果与实际值之间的误差。

不同的涡街流量计具有不同的精度范围,要选择适合自己实际需求的型号。

如果测量的流量变化较小,则可以选择较高精度的涡街流量计;如果流量变化较大,则可以选择较低精度的涡街流量计,以减少成本。

因此,在选择涡街流量计型号时,需要根据实际需求,选择合适的精度等级。

工作条件不同的工作条件对涡街流量计的要求也不同。

例如,如果涡街流量计要在高温或低温环境下使用,则需要选择具有耐高温或耐低温性能的型号;如果涡街流量计需要在腐蚀性环境中使用,则需要选择耐腐蚀的材质制成的型号。

因此,在选择涡街流量计型号时,需要根据实际工作条件,选择具有合适特性的型号。

价格涡街流量计价格因不同型号而有所变化,价格的高低也受到诸多因素的影响。

例如,精度较高、测量范围较大、要求材质、尺寸等特殊要求的型号,价格较高。

因此,必须根据实际需求,平衡价格和性能,选择最适合的型号。

涡街流量计的使用说明及选型

涡街流量计的使用说明及选型

涡街流量计的使用说明及选型1、涡街流量计与孔板流量计目前的技术水平涡街流量主的基本结构由涡街发生体、检测元件、信号处理放大电路组成,目前对于涡街发生体的研究已达到相当完善的程度,以三角型发生体为最佳型体,检测元件有热敏电阻、应变片、压电晶体、差动电容、超声波等。

信号处理部分有许多已微机化。

涡街流量计具有安装方便(可直接在管道上安装)、体积小、互换性强、长期运行精度高,可适用于大多数液体、气体和蒸气测量。

目前世界市场的涡街流量计的销售额每年递增30%左右。

目前,孔板流量计的技术发展水平仍以确定的经验公式为基础,1980年国际标准化组织将R541与R781两个标准合并成标准ISO5167(1980)。

孔板节流装置由于结构简单,造价低、可靠等优点,它几乎适用于所有介质测量,而与之配套的差压变送器发展迅速,使其本身具有的不足得以弥补。

2、涡街流量计与孔板流量计综合性能评价孔板流量计(简称孔板)由节流件取压装置和差压变送器组成,导压管对于易冻的场所需要有伴热措施,一个流量测量回路静密封点为20个左右,使用中存在如下问题:易冻、易堵、易漏、伴热容易造成差压变送器器件老化、某些场合导压管需加隔离液,由于伴热或工艺操作不稳,正、负导压管隔离液液线常常不等,产生液柱差,使流量指示不准。

以上都会使流量系数发生变化,测量精度降低,管缩短导压管把差压变送器直接安装在管道上,但仍有流动的死区。

涡街流量计(简称涡街)只有3个静密封点,不易泄漏,没有流动的死区,不需伴热保温,不受流体重度、温度、压力、和粘度等影响,流量系数长期不变。

但涡街在有振动场合使用时,会使流量测量不准。

目前,市场上已推出抗振型的涡街,来克服振动对流量测量不准的影响。

(1)初步投资一台进口涡街大约2万元人民币(DN15-DN50),而一台节流装置包括差压变送器、孔板及法兰、导压管、阀门、保温箱或保护箱也需1.5万元人民币,从长远观点看、采用涡街仍然是合算的。

涡街流量计选型要点安全操作及保养规程

涡街流量计选型要点安全操作及保养规程

涡街流量计选型要点安全操作及保养规程涡街流量计是一种常用的流量测量仪表,广泛应用于工业生产中。

正确的选型、安全的操作和定期的保养对于保证涡街流量计的准确性和工作稳定性至关重要。

本文将介绍涡街流量计选型要点、操作注意事项和保养规程。

涡街流量计选型要点1.流量范围:根据实际需求确定涡街流量计的流量范围,注意选择合适的量程,避免流量过大或过小导致测量不准确。

2.测量介质:确定涡街流量计的测量介质,包括介质种类、温度、压力等参数。

不同介质可能对涡街流量计产生不同的影响,因此需要选择适合的材质和结构。

3.精度要求:根据实际应用需求确定涡街流量计的精度要求,通常可以选择标准精度或高精度的型号。

高精度的型号价格较高,需要根据实际需求进行选择。

4.环境条件:考虑涡街流量计所处的环境条件,包括温度、湿度、震动和腐蚀性等。

选择具有良好抗腐蚀性能和适应能力的型号,以确保长期稳定运行。

5.通信接口:根据系统要求选择涡街流量计的通信接口,常见的接口包括RS485、HART、MODBUS等。

确保选型的涡街流量计能够与系统进行良好的通信和数据传输。

涡街流量计安全操作1.严格按照厂家提供的安装和接线图进行安装,确保涡街流量计的正确安装和接线。

避免安装过程中的误操作,以免影响测量精度和系统稳定性。

2.在使用前检查涡街流量计的防护等级和防爆等级,确保符合现场使用的要求。

避免因为环境不适应或安全性差导致安全事故的发生。

3.定期校验和校准涡街流量计,确保测量精度的准确性。

校准周期一般为一年,根据使用情况可能需要缩短或延长。

4.注意涡街流量计的温度和压力限制,不要超过其额定范围。

超出额定范围可能导致涡街流量计的损坏或测量不准确。

5.在操作涡街流量计时,避免碰撞或过度振动,确保仪表的正常工作。

同时,避免操作过程中对仪表造成损坏。

6.不要随意更改涡街流量计的参数设置,确保参数的准确性和一致性。

如需更改参数,应按照操作说明书进行正确的操作。

涡街流量计保养规程1.定期清理涡街流量计的传感器和管路,避免杂质、污垢堵塞或附着在仪表上。

涡街流量计选型

涡街流量计选型

HART总线协议功能
图1 管道内的涡街
此系列流量变送器的设计柱宽d与流通管直径D具有固定的比值,因此,流经管内的平均流速V与柱体流速V有
图2 流量计结构图
图3(c) 插入式结构尺寸图图3(b) 法兰式结构尺寸图
D
2
H
D L
D
D
φ
×
n
L
0.5D
D
H
L
V+V-F
+RS485-
图4
图5
七、电流输出负载特性曲线
图6 负载特性曲线图
2、SM壳体端子图及各接线端子定义
+24V-
+OUT-
+5V-
设定移位置数
SMART FLOWMETER
SET
瞬时流量百分比
图8 SM壳体表头液晶屏显示内容
仪表正常测量状态下可同屏显示介质温度、管道压力、瞬时流量百分比、瞬时流量值及累积流量,电池供电
测液体测气体
测气体
测液体
管形支架管道
保温层
图12
图133~5D
6~8D
压力传感器温度传感器。

气体涡街流量计的选型要点

气体涡街流量计的选型要点

气体涡街流量计的选型要点气体涡街流量计是用于测量气体流量的一种重要仪表。

在工业生产中,对于气体的流量,特别是一些特殊工况下的气体流量,需要选取合适的气体涡街流量计。

选型涡街流量计需要考虑以下几个要点:测量介质特性气体涡街流量计的测量范围和精度取决于其测量介质的物理特性。

一般来说,流量计的测量范围与气体的密度成反比。

而对于不同的气体,其密度会有所不同,因此在选型时需明确被测气体的密度范围。

同时,测量介质的流速范围也应该被考虑,一些气体在不同温度和压力下其流速会有所不同。

测量准确度气体涡街流量计的准确度同样是选型时需要关注的一个要点。

在测量气体流量时,常常需要考虑流量计的测量精度,一些应用中,精度要求是非常高的。

因此,需要选择适合特定工作条件中的高精度型号。

同时也需要注意到气体涡街流量计对流量计量的影响,比如在安装孔的形状和数量方面需要一些考虑。

环境条件气体涡街流量计的环境条件也是一个需要考虑的因素。

一些气体涡街流量计是在恶劣环境条件下使用的,比如高温、高压和腐蚀。

在这些特殊工况下,需要选择适用性好的高温型或高压型,这些型号在选择时需要特别留意。

同时在有些应用场合中,流量计的安装位置也有一些特殊的要求,比如对于流速有峰值的系统,应将流量计设在峰值的中心位置。

信号处理要求气体涡街流量计输出的信号需要经过信号处理才能够被使用。

因此需要考虑信号处理系统和流量计输出信号的匹配。

不同的信号处理系统有不同的输入电压和信号形式,如果选择不当会影响到测量结果。

此外还需要考虑到接口的兼容性,以确保系统的兼容性和可靠性。

总之,选型气体涡街流量计需要从多个方面进行考虑,根据工况不同,要考虑到需要选用更高性能的型号,同时还要注意安装点的选择和信号处理系统的兼容性。

涡街流量计型号规格选型

涡街流量计型号规格选型

涡街流量计型号规格选型
说明
BF-713U 涡街流量计
仪表类型
2 法兰卡装式 3 法兰连接式 4 管道对焊式 5 螺纹连接式 6 卡箍连接式 7 固定插入式 8 球阀插入式
2 液体 3 气体 4 蒸汽
-X
流量计公称通径用2-4位阿拉伯数字表示 例如:DN200用200表示
-2 脉冲频率信号无显示 -3 脉冲频率信号带显示 -4 电池供电现场显示 -5 两线制4 ~ 20mA信号无显示 -6 两线制4 ~ 20mA信号带显示 -7 两线制4 ~ 20mA信号带HART通讯 -8 三线制4 ~ 20mA信号带显示 -9 三线制4 ~ 20mA信号带RS485通讯
由质量流量换算工况下的体积流量按下式计算:
Q = M/ρ
式中:Q—工况体积流量,m3/h M—质量流量,Kg/h ρ—工况介质密度,Kg/m3 由标准状况下的体积流量换算工况下的体积流量按下式计算:
式中:Qb—标况体积流量,m3/h P—介质的工作压力,表压MPa T—介质的工作温度,℃ 如果测量介质的工况密度和运动粘度与三种典型介质差别不大,可以不用计算直接查表选择合适的
F 分体式 Q 潜水型 S 缩径型 N 耐腐蚀型 G 隔爆型 B 本安防爆型 Y 一体化补偿型
压力规格 补偿类型 其他选项
一体化型涡街质量流量计,法兰 BF-713U 3 4 -80 -6 6 3 M Y 连接式,介质小于500℃蒸汽,DN80,PN25,
电流信号输出带显示。
可以到http://www.yhllj.com/.这里面进行浏览查看
6、其他类型的选择 分体式涡街流量计用于安装在潮湿环境或温度较高的场合,电路部分与传感器分离安装,避免了恶 劣环境对检测电路的影响。 潜水型涡街流量计采用特殊的防水工艺,防护等级IP68,能够长时间在水下工作,适用于有水淹风险 的场合。

涡街流量计的使用范围和选型

涡街流量计的使用范围和选型

涡街流量计的使用范围和选型
涡街流量计是一种常见的流量测量仪表,适用于各种工业领域中液体、气体和蒸汽的流量测量。

涡街流量计的使用范围很广泛,主要适用于以下领域:
1. 石油化工行业:用于测量石油、天然气、化工原料液体和气体的流量。

2. 电力行业:用于测量循环冷却水、高纯水和锅炉给水等介质的流量。

3. 城市供水:用于测量自来水、中水、污水等的流量。

4. 钢铁冶金行业:用于测量高温高压液体和气体的流量。

5. 环保行业:用于测量废水处理、烟气排放等液体和气体的流量。

6. 食品饮料行业:用于测量各类液体和气体的流量。

7. 化学药品行业:用于测量各种药品和化工原料液体的流量。

8. 制药行业:用于测量药品生产中的各种液体的流量。

在选型涡街流量计时,需要考虑以下因素:
1. 流量范围:根据实际测量流量的范围选择合适的型号和规格。

2. 介质特性:涡街流量计适用于各种液体和气体,但不同介质的特性可能有所不同,需选择适合的材质和结构。

3. 温度和压力:根据介质的温度和压力选择流量计的耐温和耐压能力。

4. 精度要求:根据流量测量的精度要求选择合适的型号和精度等级。

5. 环境条件:考虑流量计所处的环境条件,如可燃性气体、腐蚀性液体等,选择相应的防爆、防腐蚀能力。

以上是涡街流量计的使用范围和选型的一些基本信息,具体选型还需要根据实际情况和要求进行详细考虑。

涡街流量计选型使用手册

涡街流量计选型使用手册

目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 22、测量原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 23、技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34、选型指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 45、安装方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯116、信号线配置与连接⋯⋯⋯⋯⋯⋯157、调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168、故障举例与排除⋯⋯⋯⋯⋯⋯⋯219、智能流量积算仪⋯⋯⋯⋯⋯⋯⋯2110、无线远程流量监测系统⋯⋯⋯.2211、后备电源⋯⋯⋯⋯⋯⋯⋯⋯⋯.2212、壁挂式仪表箱⋯⋯⋯⋯⋯⋯⋯.2313 、型号编制说明⋯⋯⋯⋯⋯⋯⋯.241. 概述涡街流量计(也称旋涡流量计)是用途极其广泛的一种流量计量仪表,几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。

应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。

涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。

涡街流量计具有以下特点:测量精度高,量程宽;测量介质广泛,可测量液体、气体和蒸汽;工作温度高,介质温度可达350℃;无运动部件,无磨损,可靠性高;表体采用不锈钢材料,美观、耐腐蚀。

图一2. 测量原理当管道中流体介质通过旋涡发生体(三角柱)时,由于局部流速加速而产生旋涡现象(如图一),此旋涡分成两列交替地出现,这种旋涡列被称为卡门涡街。

卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关。

可用下式表示:f=StV/d式中:f —卡门涡街的释放频率St —斯特罗哈尔数V —介质流速d —三角柱的宽度斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re 有关。

只要管道内介质的雷诺数保持在2×104至7×106范围内,斯特罗哈尔数St 便保持为一个常数,这样,便可通过测量旋涡频率信号检测出流体介质的流速,再通过介质的流速计算出介质的流量。

3. 技术参数1)公称通径:DN15~DN500;适用范围:气体:空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等,液体:水、高温水、油、食品液、化学液等,蒸汽:饱和蒸汽、过热蒸汽;可测介质温度:防爆介质:–40℃~100℃,公称压力:低温介质:–40℃~100℃,中温介质:–40℃~280℃,高温介质:–40℃~350℃;低压:≤1.6MPa 、≤2.5MPa ,中压:≤4MPa 、≤6.3MPa ,精度等级:高压:≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa;测量液体:1 级(0.5 级可协议订货),测量气体:1.5 级(1 级可协议订货),测量蒸汽:1.5 级(1 级可协议订货);流速范围:液体:0.3 ~8m/s ,气体:3~65m/s,测量范围:蒸汽:3~70m/s ;见表一、表二、表三;输出信号:电压脉冲:低电平≤1V,高电平≥6V供电电源:标准电流:4~20mA,电压脉冲输出:+12VDC /+24VDC4~20mA标准电流输出: +24VDC环境温度:现场液晶显示:3.6V 1 号1 节锂电池供电,使用寿命大于2 年;–30℃ ~+5 5℃相对湿度:5% ~90%表体材料:304、1Cr18Ni9Ti ,其他材质可协议供货;防护等级:IP65 、IP67 ;防爆等级:Exia Ⅱ CT4 ;防爆合格证号:CE062108 ,CE062124 ;4. 选型指南4.1 确定传感器的结构A、连接方式:法兰卡装式(表体不带法兰)或法兰连接式(表体本身带法兰)。

涡街流量计如何选型

涡街流量计如何选型

涡街流量计如何选型涡街流量计如何选型,又该怎样去安装,具体操作方法如下:(1)涡街流量计的选型a.安装地点有较大的震动干扰(离振动源很近,振幅大于2g)或温度大于350度,压力超过2.5Mpa的蒸汽测量时,不宜选择涡街流量计b.涡街流量计的测量范围一般为:1:10,即流量是小流量的10倍,常用流量选择在流量的2/3处。

(2)涡街流量计的安装a.选择有足够长的直管段(原则上越长越好,至少满足前15D,后5D的长度要求,D为管道内径)并避免强烈震动的场所安装流量计。

b.尽可能避免阳光直射,选择室内安装,无法在室内安装的加装遮阳装置,严禁在地沟内安装(地沟内的散热及通风条件非常差,湿气无法排出,流量计在高温、高湿环境下工作时,寿命会大大降低)c.满足a和b的要求之后即可安装流量计,根据流量计的长度尺寸在管道上切下一个口。

将流量计连同法兰一起放到切开的口上,用焊机把法兰在管道上固定以后,迅速将流量计取下,然后把法兰同管道焊死即可。

此时,应打开阀门吹扫管道,先将管道内的焊渣等杂质吹扫出来。

等焊接的管道温度降到400度以下时再将流量计加装垫片后用高强度螺栓固定,螺丝一定拧紧,防止漏气。

(焊接法兰时严禁带着流量计焊接,否则可能对流量计造成伤害及性损坏!焊接点的温度在千度以上,而检测探头的耐温不超过400度,并且焊渣践到表体上会对表体内壁造成损伤,影响计量精度)d.如果流量计配置有温度和压力补偿,建议压力装在流量计上游3-5D处,温度装在流量计下游5D处。

在安装流量计前应先安装压力变送器的底座、冷凝弯、截止阀等附件,在吹扫管道时可一并将焊渣吹出管道。

注意压力变送器的截止阀在打开以前,应先加满水,再安装压力变送器,避免高温蒸汽将压力变送器的测压元件烫伤,影响精度及寿命。

温度传感器在安装时,同样先将焊接底座焊到管道上,等冷却后再安装温度传感器。

e.流量计等附件固定到管道上以后,根据说明书或接线图进行正确接线(信号线规格建议采用RVVP3×0.5)f.安装和接线工作完成后,调节阀门大小,观看流量计示值大小是否随阀门开度大小有变化,如有,则说明:接线正确、系统正常!注意安装完成后,流量计及压力、温度的仪表盖拧紧,防止进水!涡街流量计。

涡街流量计选型指导

涡街流量计选型指导

涡街流量计选型培训一、流量基本名词含义1.什么是流量?及常使用的单位?流体在单位时间内经过封闭管道横截而或明渠的有效面积的实际体积量。

常使用单位有m3/h 及kg/h 等。

什么是雷诺数雷诺数就是流体流动时的惯性力Fg 和粘性力(内磨擦力)Fm 之比用Re 表示。

它是表征流体流动特性的一个重要参数,其大小取决于流体的速度、流束的定型尺寸以及工作状态下的粘度。

用圆管传输流体,计算雷诺数Re 时公式为:νVD R e =2.什么是标准状态?介质在指定状态下(通常以压力为101.325kpa,热力学温度为293.15K)的量的表现(比如标准密度值,标准体积量,标准流量值等等) 3.什么是工作状态?按照规定条件下介质经过流量计测的各项参数值(比如工作温度,工作压力,工作粘度,工作密度等等).4.什么是工作压力及其常用的单位及换算?流经流量计并符合流量计规范的被测流体的绝对静压.单位表示有:kpa 、Mpa 、kgf/cm 2、mmH 2O 、mmHg 、lb/in 2等。

98.0665Kpa=0.0980665Mpa=1kgf/cm 2=1000mmH 2O=735.559mmHg=14.2233lb/in 2等。

压力的说明什么叫表压:以环境压力为标准零压力参照起点的表示方式。

表示符号(G ) 什么叫绝压:以真空为零压力标准参照起点的表示方式。

表示符号(A ) 绝压=表压+环境压力 5.什么是流量范围?指流量计在其要求的准确度范围内,可测量的最大流量到最小流量的范围。

6.什么是准确度等级?(我们公司的涡街流量计的准确度等级有哪几种)? 指测量结果与真值的一致程度。

(也是测量结果中系统误差与随机误差的综合体现。

)公司目前的涡街流量计准确度等级如下:液体流量计为:1级;气体流量计为:1.5级;插入式流量计为:2.5级二、涡街流量计的发展、原理、优点及局限性随着涡街流量计测量技术的是趋成熟,涡街流量计在冶金、化工等行业的流量计量中得到了愈来愈广泛的应用,为企业成本核算和科学的能源管理提供了依据。

涡街气体流量计的选用选型

涡街气体流量计的选用选型

涡街气体流量计的选用选型简介涡街气体流量计是一种常见的测量气体体积流量的仪器。

它利用涡街流量传感器进行测量,能够快速准确地测量气体流量。

在工业生产和科学实验中得到广泛应用。

选用选型涡街气体流量计的选用选型需要考虑以下几个方面:测量范围涡街气体流量计的测量范围取决于其流量传感器的尺寸和通径大小。

用户在选择涡街气体流量计时,应根据自己的实际需求选择适合的测量范围。

过大的测量范围会导致仪器精度下降,过小的测量范围则无法满足实际需求。

精度涡街气体流量计的测量精度是衡量其优劣的重要指标之一。

用户在选择涡街气体流量计时,应尽量选择精度高、可靠性好的产品,以确保测量精度符合要求。

材质和耐用性涡街气体流量计通常采用316L不锈钢或其他耐腐蚀材料制作,以防止与气体接触时受腐蚀。

同时,用户也要注意仪器的耐用性,选择耐用性好、维护方便的产品。

适用气体不同类型的涡街气体流量计适用于不同的气体,如氧气、氮气、氢气等。

用户在选择涡街气体流量计时,应根据自己的实际使用需求选择适合的产品。

价格涡街气体流量计的价格因其不同的性能参数而异。

用户在选择涡街气体流量计时,应根据自己的经济实力和实际需求选择适合的产品。

常见品牌和型号涡街气体流量计品牌和型号繁多,下面列出几个常见的品牌和型号供参考:Endress+Hauser PromassEndress+Hauser Promass是一款高精度的涡街气体流量计,可广泛应用于工业生产领域。

该产品获得了国际上多个权威认证,其测量精度高、可靠性好。

台湾大禹DY-LC-D台湾大禹DY-LC-D是一款高精度的流量仪表,适用于液体和气体的流量测量。

该产品具有精度高、适用范围广、维护方便等特点。

Emerson ROSEMOUNT 8800系列Emerson ROSEMOUNT 8800系列是一款目前市场上广泛运用的涡街气体流量计,具有测量精度高、适应范围广、耐久性好等特点。

结论涡街气体流量计是一种重要的流量传感器,在工业领域和科学实验中有着广泛的应用。

涡街流量计选型注意事项

涡街流量计选型注意事项

涡街流量计选型注意事项
涡街流量计的选择过程中,除了在全面考虑需求的情况下选择精密度高的类型之外,涡街流量计的其他配件也是非常重要的,比如流量变送器的选择、补偿压力变送器的选择等等。

1、涡街流量计可测量的介质
测量介质流速、仪表量程与口径测量一般的介质时,涡街流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用,范围比较宽。

选择仪表规格(口径)不一定与工艺管道相同,应视测量流量范围是否在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准确度不能保证时,需要缩小仪表口径,从而提高管内流速,得到满意测量结果。

2、涡街流量变送器的选择
在饱和蒸汽测量中采用VA型压电式涡街流量变送器,由于涡街流量计量程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必须满足流体流速不得低于5m/s。

根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。

3、压力补偿压力变送器的选择
由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力、温度及密度的对应关系,测量中只采用压力补偿即可,由于
管道饱和蒸汽压力在0.3-0.7MPa范围,压力变送器的量程选择1MPa 即可。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

涡街流量计选型培训一、流量基本名词含义1.什么是流量?及常使用的单位?流体在单位时间内经过封闭管道横截而或明渠的有效面积的实际体积量。

常使用单位有m3/h 及kg/h 等。

什么是雷诺数雷诺数就是流体流动时的惯性力Fg 和粘性力(内磨擦力)Fm 之比用Re 表示。

它是表征流体流动特性的一个重要参数,其大小取决于流体的速度、流束的定型尺寸以及工作状态下的粘度。

用圆管传输流体,计算雷诺数Re 时公式为:νVD R e =2.什么是标准状态?介质在指定状态下(通常以压力为101.325kpa,热力学温度为293.15K)的量的表现(比如标准密度值,标准体积量,标准流量值等等) 3.什么是工作状态?按照规定条件下介质经过流量计测的各项参数值(比如工作温度,工作压力,工作粘度,工作密度等等).4.什么是工作压力及其常用的单位及换算?流经流量计并符合流量计规范的被测流体的绝对静压.单位表示有:kpa 、Mpa 、kgf/cm 2、mmH 2O 、mmHg 、lb/in 2等。

98.0665Kpa=0.0980665Mpa=1kgf/cm 2=1000mmH 2O=735.559mmHg=14.2233lb/in 2等。

压力的说明什么叫表压:以环境压力为标准零压力参照起点的表示方式。

表示符号(G ) 什么叫绝压:以真空为零压力标准参照起点的表示方式。

表示符号(A ) 绝压=表压+环境压力 5.什么是流量范围?指流量计在其要求的准确度范围内,可测量的最大流量到最小流量的范围。

6.什么是准确度等级?(我们公司的涡街流量计的准确度等级有哪几种)? 指测量结果与真值的一致程度。

(也是测量结果中系统误差与随机误差的综合体现。

)公司目前的涡街流量计准确度等级如下:液体流量计为:1级;气体流量计为:1.5级;插入式流量计为:2.5级二、涡街流量计的发展、原理、优点及局限性随着涡街流量计测量技术的是趋成熟,涡街流量计在冶金、化工等行业的流量计量中得到了愈来愈广泛的应用,为企业成本核算和科学的能源管理提供了依据。

与孔板相比,涡街流量计具有结构简单,无取压管路泄漏、压力损失小、量程范围较宽等特点。

工作原理在流体中设置旋涡发生体(阻流件),从旋涡发生体两侧交替地产生有规则的旋涡(卡曼涡街),其释放频率和流速成正比,因此通过测量其释放的频率则可以算出瞬时流量.优点:涡街流量计结构简单牢固,安装维护方便(与节流式差压流量计相比较,无需导压管和三阀组等到,减少泄漏、堵塞和冻结等)。

适用流体种类多,如液体、气体、蒸汽和部份混相流体。

精确度较高,一般为1-2级。

我们公司的为液体1级,气体1.5级、插入式2.5级。

范围度较宽可以达到1:10输出与流量成正比的脉冲信号,在一定的雷诺数范围内,输出脉冲信号不受流体物性(密度,粘度)和组份的影响,就是说仪表系数仅与旋涡发生体及管道的形状尺寸有关。

局限性:不能用于低雷诺数测量(雷诺数低于2*10000),因此在高粘度、低流速、小口径情况下应用受到限制。

旋涡分离的稳定性受流速分布畸变及旋转流的影响,应根据上游侧不同形式的阻流件配置足够的直管段或装设流动调整器(比如整流器)我们的涡街流量计为力敏检测法其对管道机械振动较敏感,不宜用于强振动场所。

仪表系数相对较低,导致分辨率低,口径越大越低,一般满管式流量计用于DN300口径以下。

三、涡街流量计的选型 选型注意事项1. 必须确定以下工作参数 1.1.流体名称、组分。

1.2.工作状态的最大、常用、最小流量。

1.3.最高、常用、最低工作压力和工作温度、密度。

1.4.工作状态介质的粘度。

1.5.流量计输出信号要求。

1.6.流量计的防护等级及防爆等级是否须要,须要时填写相关要求。

1.7流量计表体材质要求(我们公司的表体材质为304不锈钢)。

1.8.流量计配套配件要求。

2.口径的选择2.1.流量计口径的选择主要是对流量下限、上限进行核算,它应该满足以下条件:最小雷诺数不应低于界限雷诺数(Rec=20000),对于流量计在下限流量时旋涡强度应大于流量计传感器旋涡强度的允许值(旋涡强度与升力pU2成正比关系); 流量上限其雷诺数不能超过Rec=7*106(从流速确定上限的话。

一般情况下,流体流速不超过液体为7m/s 、气体为35m/s 、蒸汽为70m/s );对于液体还应检查最小工作压力是否高于工作温度下的饱和蒸气压,即产生气穴现象。

2.2.流量测量范围的确定还应检查是否处于流量计的最佳工作范围(即流量上限的1/2至2/3处)2.3.如果按相关原则选择的流量计口径不一致时,应连接异形管并配置一段必要的直管段长度。

2.4.口径的选择相关计算工式 2.4.1.nn n nv Z PT TZp q q =2.4.2. nn n nv Z T TZ ρρρρ=2.4.3. ρ÷=m v q q2.4.4.ρρρ0min 0min )(V V q q = (ρ、ρ0:工作状态和校准状态下介质密度) 2.4.5. 0min0min )(v v q q V v V = 2.4.6.)2(,22≈=∆D DC U C P 其中ρ注:qv 、qn :工作状态和标准状态下的体积流量, P 、Pn :工作状态和标准状态下的绝对压力, T 、Tn :工作状态和标准状态下的热力学温度, Z 、Zn :工作状态和标准状态下的气体压缩系数, ρ、ρn :工作状态和标准状态下的介质密度,qvmin :qvomin :工作状态和校准状态下的最小体积流量,(q vmin )ρ :满足旋涡强度要求时最小体积流量, (q vmin )ν:满足最上雷诺数要求时最小体积流量, V 、VO :工作状和校准状态下介质的运动粘度, Pmin :最小工作压力,ΔP :最大流量时流量计的压力损失,2.4.7.比较(q vmin )ρ和(q vmin )ν 当(q vmin )ν≥(q vmin )ρ则可测量范围为(q vmin )ρ-q vmax ,线性范围为(q vmin )ν- q vmax当(q vmin )ν<(q vmin )ρ测可测量范围和线性范围为(q vmin )ρ- q vmax3.流量计输出信号的要求目前主要信号有:三线制电压脉冲信号、二线制4-20mA 电流信号、RS/485通讯(或其它)功能。

4.流量计防爆等级的要求 公司目前的防爆等级为: 隔爆型:ExdIIBT4本安型:ExibIICT4 防爆合格证为GYB06179防爆系统后可用于相应爆炸性危险场所。

5防护等级的要求涡街流量计的防护等级为IP65IP :指International Protection (国际防护)第一位数字:对设备防护含义为表示防止固体异物进入(6表示防尘密封),对人员防护的含义为(防止金属线接近)第二位数字:对设备防护的含仪,5为防喷水。

即:IP65:为防喷水型IP68:为潜水型6.流量计供电要求目前有3.6V锂电池供及DC24V供电方式。

7.配套法兰主要配件为:配对法兰、及紧固件螺栓、螺母。

公司提供的材质为碳钢,法兰标准为GB9119-2000。

注意:要求条件不一样时必须提出8.根据以上参数结合涡街流量计型号说明书,填写相关型号格式型号说明KTLU□─□□─□□□□─□□□─□□要求量程时填写量程(详细说明参照说明书)示例:KTLUD-23-15D-111-1NKT:肯特、L:流量仪表、U:涡街、D:普通智能型、-2:法兰卡装 3:介质气体、-15:口径150、D:带数显、-1:DC24V供电、1:脉冲输出、1:普通型探头、-1:公称压力1.6MPA、N:不防爆。

流量积算仪型号说明KTIF-2A□□□□□-□□-□□□-□□□KTIF-2A:肯特智能流量积算仪□□□□□□□:显示方式□:外形尺寸□□:补偿作用-□□-□:通讯方式□:输出方式-□□□-□:输入信号(流量、差压、或频率输入。

F为频率输入)□:输入信号,压力补偿输入。

A为4-20mA输入□:输入信号,温度补偿输入。

G为PT100-□□□-□:报警(含第一,第二报警)□□:馈电输出,通常均为双路DC24V馈电输出≤30mA。

示例KTIF-2ALC802-02FAG-N2P智能流量积算仪,显示方式为LCD横式显示、外形尺寸160*80mm、无补偿、无通讯、输出4-20mA电流信号、输入类型为流量计脉冲输入,压力变送器4-20mA 输入,温度补偿输入为PT100、报警信号无、馈电为二路DC24V馈电输出。

注:其它型号流量积算仪参照相关说选型手册或使用说明书。

四、选型需知涡街流量计的选型主要应根据被测流体的流量范围选择合适的传感器口径,而不能以工艺管道的口径来确定传感器口径,且流体流速不能低于涡街流量计规定的下限。

应使常用流量处于可测量范围的20%以上为好。

从现场实际应用情况来看,有相当的测量异常是由于选型不当造成的。

在选择口径时,应根据流体实际温度、压力进行换算。

另外,由于液体与蒸汽测量的是质量流量,应把质量流量换算成工作状态下的体积流量。

一般公司所提供的选型样本资料中给出了不同口径的传感器所对应的液体、气体、蒸汽工况体积(有些是质量流量)的大致范围,选型时可供参考,选型时应从:测量介质的种类、流量范围、介质温度、环境温度、公称直径、测量精度、压力等级、安装方式、供电电压、输出信号的种类、防护等级、防爆要求、还应考虑前、后直管段是否满足流量计对直管段的最低要求,安装地点周围要避免强磁场、振动等,对于气体、蒸汽还要考虑温压补偿问题。

介质的粘度是否符合仪表要求,粘度太大的介质不宜使用涡街流量计。

另外,还有一些诸如通讯协议等附加功能也可在选型时考虑进去。

五、例题 例1:最大流量:2000 Nm 3/h 最小流量:300 Nm 3/h 管道内径:80mm工作压力:0.5Mpa (绝压) 工作温度:60℃测量介质:压缩空气现场显示,选择流量计为涡街流量计,要求选型。

h m Z pT TZ p q q n n n Vn V /4601)2015.273(5001)6015.273(325.10120003maxmax =⨯+⨯⨯+⨯⨯== h m Z pT TZ p q q n n n Vn V /691)2015.273(5001)6015.273(325.1013003minmin =⨯+⨯⨯+⨯⨯== 3/232.51)6015.273(325.1011)2015.273(500205.1m kg TZ p Z pT n n n n=⨯+⨯⨯+⨯==ρρ s m v n /101526-⨯=s m v /1012.1926-⨯=h Nm q q V V /7.143205.1232.569)(30minmin 0===ρρρ h Nm v v q q V v V /13.5412.191569)(30minmin 0=== 由于(qvomin )ρ大于(qvomin )v 值则可测量流量范围为143.7-2000Nm 3/h,查表得出流量计口径选择DN80能满足测量要求选型结果型号为:KTLUD-23-08D-131-1N 智能型DN80、就地显示、双供电、脉冲输出,普通探头,1.6MPA,不防爆. 例2:热水流量测量最大流量:18 m 3/h 最小流量:6m 3/h 工作压力:0.25Mpa 工作温度:90℃ 介质密度:965kg/m 3介质粘度:3.32*10-7m 2/s 现场显示 1. 口径选择h m q q V V /899.52.9989656)(30minmin 0===ρρρ h m v v q q V v V /2.181032.310006.16)(3760min min 0=⨯⨯==-- 比较结果可得可测流量范围为5.899-18 m 3/h,查表得DN40与DN50都满足要求但选择DN40更合适. 2. 检查压力损失 最大流量平均流速s m D q U v /98.3401416.336001018436004262max max =⨯⨯⨯⨯==π 最大流量压力损失)2.2(,10168.098.39651.12522≈⨯=⨯⨯==∆D DC pa U C P 其中ρ不会发生气穴的最低工作压力pa pv p p 555max 1038.1107149.03.110168.07.23.17.2⨯=⨯⨯+⨯⨯=+∆= 得出结果不会发生气穴现象.选型结果型号为:KTLUD-23-04D-131-1N 智能型DN40、就地显示、双供电、脉冲输出,普通探头,1.6MPA,不防爆. 例3管道口径:DN100 测量介质:饱和蒸汽 最大流量:1800kg/h常用流量最小值:400 kg/h 常压温度:127℃ 常用压力:0.25MPA运动粘度:3.6*10-5m 2/s 密度:1.375kg/m 31. 使用状态最大量最小量的确定h m q /1309375.118003max ==h m q /291375.14003min ==2.充许使用最小量h m q q V V /248375.1129.2200)(30minmin 0===ρρρ h m D v v vq q V v V /2031.0366.565.56)(30minmin 0=⨯⨯=⨯⨯== 测流量范围为248-1309m 3/h查流量表得DN100口径涡街能满足测量要求. 所选型号及配套产品如下:涡街流量计:KTLUD-24-10N-111-1N 涡街传感器输出脉冲信号温度变送器型号:PT100 输出4-20MA电流信号压力变送器型:KPT-0.5 输出4-20MA电流信号流量积算仪型号:KTIF-2ALC802-02FAG-N2P 带温度压力补偿及温度压力补偿使用.1可以提高计量的准确度,2.可以降你温度对流量计二次表的影响,计量更稳定.如果没有要求带4-20mA电流输出,最好涡街传感器输出。
