涡街流量计选型方法
【涡街流量计选型方法】涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计，烟台五神仪表科技有限公司专业生产厂涡街流量计，是国内较早的涡街流量计生产厂家。
五神仪表生产的涡街流量计采用数字滤波技术，测量流速下限是2m/s、流速上限是80m/s，测量精度达到1级，安装简单。
五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格，保证了供汽方和用汽方的利益，避免产生计量纠纷。
脉冲旋涡烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计，用户无需调试，按照《涡街流量计选型使用手册》安装好后即可投入使用。
涡街流量计又称旋涡流量计，是速度式流量计的一种，用途极为广泛。
【涡街流量计具有以下特点】工作温度高，介质温度可达350℃；准确度等级高，量程比宽；介质广泛，可测量蒸汽、气体、液体；无运动部件，无磨损，可靠性高；安装简单，易维护，零件通用性高；表体采用不锈钢材料，美观、耐腐蚀；【涡街流量计测量原理】应力式涡街流量计以卡门涡街理论为基础，采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率，从而测量出流体的速度。
当管道中流体介质通过旋涡发生体时，由于局部流速加速而产生旋涡现象(如图一)，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关，可用下式表示：f=StV/d式中：f—卡门涡街释放频率St—斯特罗哈尔数V —介质流速d—三角柱宽度斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。
只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为。
标准涡街流量计型号

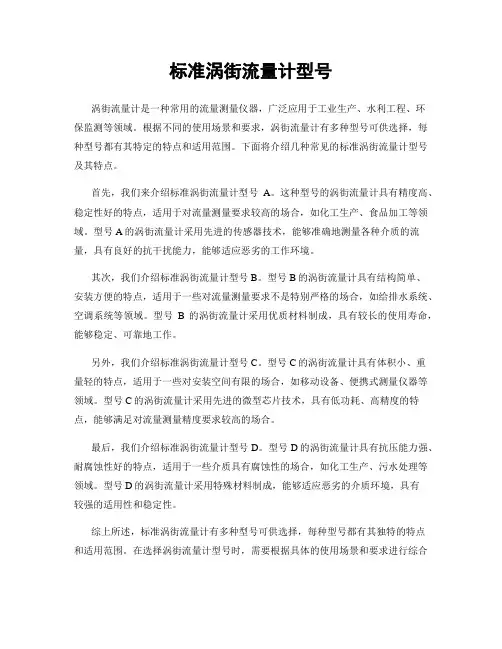

标准涡街流量计型号涡街流量计是一种常用的流量测量仪器，广泛应用于工业生产、水利工程、环保监测等领域。
根据不同的使用场景和要求，涡街流量计有多种型号可供选择，每种型号都有其特定的特点和适用范围。
下面将介绍几种常见的标准涡街流量计型号及其特点。
首先，我们来介绍标准涡街流量计型号A。
这种型号的涡街流量计具有精度高、稳定性好的特点，适用于对流量测量要求较高的场合，如化工生产、食品加工等领域。
型号A的涡街流量计采用先进的传感器技术，能够准确地测量各种介质的流量，具有良好的抗干扰能力，能够适应恶劣的工作环境。
其次，我们介绍标准涡街流量计型号B。
型号B的涡街流量计具有结构简单、安装方便的特点，适用于一些对流量测量要求不是特别严格的场合，如给排水系统、空调系统等领域。
型号B的涡街流量计采用优质材料制成，具有较长的使用寿命，能够稳定、可靠地工作。
另外，我们介绍标准涡街流量计型号C。
型号C的涡街流量计具有体积小、重量轻的特点，适用于一些对安装空间有限的场合，如移动设备、便携式测量仪器等领域。
型号C的涡街流量计采用先进的微型芯片技术，具有低功耗、高精度的特点，能够满足对流量测量精度要求较高的场合。
最后，我们介绍标准涡街流量计型号D。
型号D的涡街流量计具有抗压能力强、耐腐蚀性好的特点，适用于一些介质具有腐蚀性的场合，如化工生产、污水处理等领域。
型号D的涡街流量计采用特殊材料制成，能够适应恶劣的介质环境，具有较强的适用性和稳定性。
综上所述，标准涡街流量计有多种型号可供选择，每种型号都有其独特的特点和适用范围。
在选择涡街流量计型号时，需要根据具体的使用场景和要求进行综合考虑，选取最适合的型号，以确保流量测量的准确性和稳定性。
希望本文介绍的内容能够对涡街流量计型号的选择提供一定的参考和帮助。
涡街流量计选型使用手册
目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 22、测量原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 23、技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34、选型指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 45、安装方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯116、信号线配置与连接⋯⋯⋯⋯⋯⋯157、调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168、故障举例与排除⋯⋯⋯⋯⋯⋯⋯219、智能流量积算仪⋯⋯⋯⋯⋯⋯⋯2110、无线远程流量监测系统⋯⋯⋯.2211、后备电源⋯⋯⋯⋯⋯⋯⋯⋯⋯.2212、壁挂式仪表箱⋯⋯⋯⋯⋯⋯⋯.2313 、型号编制说明⋯⋯⋯⋯⋯⋯⋯.241. 概述涡街流量计（也称旋涡流量计）是用途极其广泛的一种流量计量仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。
应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。
涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
涡街流量计具有以下特点：测量精度高，量程宽；测量介质广泛，可测量液体、气体和蒸汽；工作温度高，介质温度可达350℃；无运动部件，无磨损，可靠性高；表体采用不锈钢材料，美观、耐腐蚀。
图一2. 测量原理当管道中流体介质通过旋涡发生体（三角柱）时，由于局部流速加速而产生旋涡现象（如图一），此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。
可用下式表示：f=StV/d式中：f —卡门涡街的释放频率St —斯特罗哈尔数V —介质流速d —三角柱的宽度斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re 有关。
只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St 便保持为一个常数，这样，便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。
3. 技术参数1）公称通径：DN15～DN500；适用范围：气体：空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等，液体：水、高温水、油、食品液、化学液等，蒸汽：饱和蒸汽、过热蒸汽；可测介质温度：防爆介质：–40℃～100℃，公称压力：低温介质：–40℃～100℃，中温介质：–40℃～280℃，高温介质：–40℃～350℃；低压：≤1.6MPa 、≤2.5MPa ，中压：≤4MPa 、≤6.3MPa ，精度等级：高压：≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa；测量液体：1 级（0.5 级可协议订货），测量气体：1.5 级（1 级可协议订货），测量蒸汽：1.5 级（1 级可协议订货）；流速范围：液体：0.3 ～8m/s ，气体：3～65m/s,测量范围：蒸汽：3～70m/s ；见表一、表二、表三；输出信号：电压脉冲：低电平≤1V，高电平≥6V供电电源：标准电流：4～20mA，电压脉冲输出：+12VDC /+24VDC4～20mA标准电流输出: +24VDC环境温度：现场液晶显示：3.6V 1 号1 节锂电池供电，使用寿命大于2 年；–30℃ ～+5 5℃相对湿度：5% ～90%表体材料：304、1Cr18Ni9Ti ，其他材质可协议供货；防护等级：IP65 、IP67 ；防爆等级：Exia Ⅱ CT4 ；防爆合格证号：CE062108 ，CE062124 ；4. 选型指南4.1 确定传感器的结构A、连接方式：法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。
涡街流量计选型
仪表与管道口径一致
在日常应用中，流量测量范 围就是仪表的口径应与管道口径 保持一致，只有这样才能确保测 量流量范围是否在流速范围内。
变送器选择
变送器选择 在实际应用中， 一般考虑测量饱和蒸汽的流量不 得低于涡街流量计的下限（5 m/s），然后根据用汽量大小选 择变送器口径，不能以现有工艺 管道口径进行选择。
涡街流量计选型
Selection Of Vortex Flowmeter
汇报人：上海有恒测控
目录
涡街流量计 选型方法
涡街流量计价格
仪表性能 仪表与管道口径一致 变送器Βιβλιοθήκη 显示仪表选择1 涡街流量计 .
涡街流量计
涡街流量计主要用于工业管道介质流体的流 量测量，如气体、液体、蒸气等多种介质。其特 点是压力损失小，量程范围大，精度高。在测量 工况体积流量时几乎不受流体密度、压力、温度、 粘度等参数的影响。
不单单是价格，涡街流量计的选型也 是同样道理，只有明确对流量计性能要求、 流体特征、安装要求、工况环境条件才能 很合理进行选型。
谢谢聆听
Thanks For Listening
汇报人：上海有恒测控
选型方法
显示仪表的选择
显示仪表智能流量显示仪， 具有稳压补偿、瞬时流量显示和 累计流量计算功能，可以选择与 第四项合并的温压补偿一体式即 可。
3 涡街流量计价格 .
涡街流量计价格
所以说管径不同，配置不同价 格差异也会比较大，要根据实际工 况选型后才能得到实际报价，涡街 流量计不是一口定价的。
涡街流量计的价格需要根据管道口径规 格要求，还要依靠介质腐蚀性来选择材料， 工况现场的温度压力，安装方式是法兰安装 一体式安装还是分体安装，还有插入式安装 及夹持式安装。
涡街流量计选型
涡街流量计选型涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件，因此可靠性高,维护量小。
仪表参数能长期稳定。
涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
涡街流量计选型1、测量介质。
涡街流量计是一种速度式流量计，它利用的卡门涡街的原理，当介质通过漩涡发生体的时候，会在后面形成一个个小漩涡，通过漩涡的个数，就可以换算成介质的流速，继而换算成介质的流量。
2、管道口径。
涡街流量计按照安装方式的不同，可以分管道式和插入式安装。
对于管道式来说，管道口径和大多数其他流量计一样，小的是DN15，大的话，则是可以到达DN300。
如果需要更大的口径的话，可以选择插入式安装。
3、测量精度。
涡街流量计的精度也有好几个等级，而且是按照测量介质来分的。
4、介质温度。
通常来说，分为三个范围，分为常温，中温和高温。
温度范围分别是-40～100℃(常温)、100～250℃(中温)、100～350℃(高温)。
如果现场介质温度更高的话，比如说一些过热蒸汽，可以用孔板流量计来测量。
5、公称压力。
主要是按照安装方式来分，市场上主要需求如下几类，例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa)，插入式安装型(1.6MPa/2.5MPa/4.0MPa)。
6、供电电源。
按照目前市场上需求，主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电。
7、输出信号。
按照目前市场上需求，主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。
另外，有些场合可能需要数字量输出，我们也能提供modbus的RS485通讯。
涡街流量计选型指导
涡街流量计选型培训一、流量基本名词含义1．什么是流量？及常使用的单位？流体在单位时间内经过封闭管道横截而或明渠的有效面积的实际体积量。
常使用单位有m3/h 及kg/h 等。
什么是雷诺数雷诺数就是流体流动时的惯性力Fg 和粘性力（内磨擦力）Fm 之比用Re 表示。
它是表征流体流动特性的一个重要参数，其大小取决于流体的速度、流束的定型尺寸以及工作状态下的粘度。
用圆管传输流体，计算雷诺数Re 时公式为：νVD R e =2．什么是标准状态？介质在指定状态下(通常以压力为101.325kpa,热力学温度为293.15K)的量的表现(比如标准密度值,标准体积量,标准流量值等等) 3．什么是工作状态？按照规定条件下介质经过流量计测的各项参数值(比如工作温度,工作压力,工作粘度,工作密度等等).4．什么是工作压力及其常用的单位及换算？流经流量计并符合流量计规范的被测流体的绝对静压.单位表示有：kpa 、Mpa 、kgf/cm 2、mmH 2O 、mmHg 、lb/in 2等。
98.0665Kpa=0.0980665Mpa=1kgf/cm 2=1000mmH 2O=735.559mmHg=14.2233lb/in 2等。
压力的说明什么叫表压：以环境压力为标准零压力参照起点的表示方式。
表示符号（G ） 什么叫绝压：以真空为零压力标准参照起点的表示方式。
表示符号（A ） 绝压=表压+环境压力 5．什么是流量范围？指流量计在其要求的准确度范围内，可测量的最大流量到最小流量的范围。
6．什么是准确度等级？（我们公司的涡街流量计的准确度等级有哪几种）？ 指测量结果与真值的一致程度。
（也是测量结果中系统误差与随机误差的综合体现。
）公司目前的涡街流量计准确度等级如下：液体流量计为：1级；气体流量计为：1.5级；插入式流量计为：2.5级二、涡街流量计的发展、原理、优点及局限性随着涡街流量计测量技术的是趋成熟，涡街流量计在冶金、化工等行业的流量计量中得到了愈来愈广泛的应用，为企业成本核算和科学的能源管理提供了依据。
涡街流量计选型样本
Qυ:满足最小雷诺数要求的最小线性体积流
式求出工况体积流量
量(m3/h)
0.131025 273.15 t Q QO 0.101325 P 293.15
公式（3）
ρ:被测介质工况密度（kg/m3） Q0: 参比条件下仪表的最小体积流量
(2)已知气体标准状态密度ρ，可通过以下公
(m3/h)
气体名称 空气(干)
氮气 氧气 氩气 氖气 氨气 氢气 一氧化碳 二氧化碳
密度(kg/m3) 1.2928 1.2506 1.4289 1.7840 0.9000 0.7710 0.08988 1.97704 1.3401
气体名称 乙炔 乙烯 丙烯 甲烷 乙烷 丙烷 丁烷
天然气 煤制气
密度(kg/m3) 1.1717 1.2604 1.9140 0.7167 1.3567 2.0050 2.7030 0.8280 0.8020
(三)选型举例： 例一：已知气体压力和温度及标况下的流量时
某压缩空气，标况流量范围为 QN=1200-12000Nm3/h,压力 P=0.7Mpa(表压)，温度 t=30℃。试确定流量计 口径。 步骤一：计算压缩空气的工况体积流量 由公式(3): 工况使用下限体积流量为: Qvmin=QN×0.101325×(273.15+t)/293.15/（P +0.1） =1200×0.101325×(273.15+30)/293.15/（0.7 +0.1） =157(m3/h) 工况使用流量上限为: Qvmax=1570(m3/h) 步骤二：根据使用工况流量范围 157-1570m3/h，查表（二），满足下限流量条件的流量计为 DN80 、DN100 和 DN125，考虑到上限流量 1270m3/h 及使用效果和经济成本，初选 DN100, DN100 流量计的工况流量 范围是 100-1700m3/h，接近使用流量范围，初选 DN100 流量计，但应具体核算 DN100 流量计在该工况 条件下的可测下限流量。核算 DN100 流量计在该工况条件下的可测下限流量： 由公式(4)及公式(6):
涡街流量计-的选型
涡街流量计？的选型流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是进展工农业生产，节省能源，改进产品质量，提高经济效益和管理水平的紧要工具在国民经济中占有紧要的地位。
在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化掌控系统的检测仪表和测量物料数量的总量表。
没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在浩繁的品种中扬长避短选择自身合适的流量计仪表。
流量仪表（流量计）的选型对仪表能否成功使用往往起着很紧要的作用，由于被测对象的多而杂情形以及仪表品种繁多、性能指标各使得仪表的选型感到困难。
（一）涡街流量计的一般选型：可以从五个方面进行考虑，这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。
五个方面的认真因素如下：1、仪表性能方面：精准度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维护和修理空间、电源、接地、辅佑襄助设备（过滤器、消气器）、安装、等；4、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；5、经济因素方面：仪表购置费、安装费、运行费、校验费、维护和修理费、仪表使用寿命、备品备件等。
（二）涡轮番量计选型步骤如下：1、依据流体种类及五个方面考虑因素初选可用仪表类型（要有几种类型以便进行选择）；2、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；3、采纳淘汰法渐渐集中到1～2种类型，对五个方面因素要反复比较分析终确定预选目标。
标签:流量计。
蒸汽涡街流量计的选型注意事项 流量计如何做好保养
蒸汽涡街流量计的选型注意事项流量计如何做好保养涡街流量计正确选型才能保证涡街流量计更好的使用。
选用什么种类的涡街流量计应依据被测流体介质的物理性质和化学性质来决议？使涡街流量计的通径、流量范围、衬里涡街流量计正确选型才能保证涡街流量计更好的使用。
选用什么种类的涡街流量计应依据被测流体介质的物理性质和化学性质来决议？使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。
1、精密功能检查精度等级和功能依据测量要求和使用场合选择仪表精度等级，做到经济合算。
比如用于贸易结算、产品交接和能源计量的场合，应当选择精度等级高些，如1.0级、0.5级，或者更高等级；用于过程掌控的场合，依据掌控要求选择不同精度等级；有些仅仅是检测一下过程流量，无需做精准明确掌控和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式涡街流量计。
2、可测量的介质测量介质流速、仪表量程与口径测量一般的介质时，涡街流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。
选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能充分流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到充分测量结果。
3、涡街流量变送器的选择在饱和蒸汽测量中接受压电式涡街流量变送器，由于涡街流量计量程范围宽，因此，在实际应用中，一般紧要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限，也就是说必需充分流体流速不得低于5m/s。
依据用汽量的大小选用不同口径的涡街流量变送器，而不能以现有的工艺管道口径来选择变送器口径。
4、压力补偿压力变送器的选择由于饱和蒸汽管路长，压力波动较大，必需接受压力补偿，考虑到压力、温度及密度的对应关系，测量中只接受压力补偿即可，由于管道饱和蒸汽压力在0.3—0.7MPa范围，压力变送器的量程选择1MPa即可。
