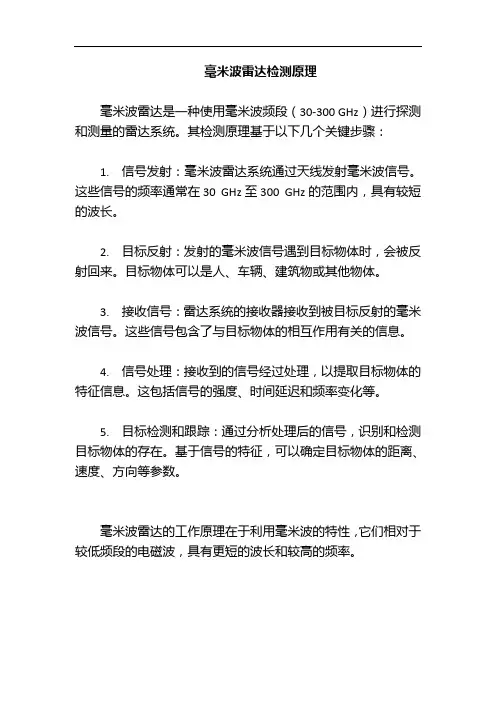

毫米波雷达的原理和应用实验报告
毫米波雷达检测原理
毫米波雷达检测原理
毫米波雷达是一种使用毫米波频段（30-300 GHz）进行探测和测量的雷达系统。
其检测原理基于以下几个关键步骤：
1. 信号发射：毫米波雷达系统通过天线发射毫米波信号。
这些信号的频率通常在30 GHz至300 GHz的范围内，具有较短的波长。
2. 目标反射：发射的毫米波信号遇到目标物体时，会被反射回来。
目标物体可以是人、车辆、建筑物或其他物体。
3. 接收信号：雷达系统的接收器接收到被目标反射的毫米波信号。
这些信号包含了与目标物体的相互作用有关的信息。
4. 信号处理：接收到的信号经过处理，以提取目标物体的特征信息。
这包括信号的强度、时间延迟和频率变化等。
5. 目标检测和跟踪：通过分析处理后的信号，识别和检测目标物体的存在。
基于信号的特征，可以确定目标物体的距离、速度、方向等参数。
毫米波雷达的工作原理在于利用毫米波的特性，它们相对于较低频段的电磁波，具有更短的波长和较高的频率。
毫米波雷达的原理及应用实验报告
毫米波雷达的原理及应用实验报告1. 引言在雷达领域，毫米波雷达是一种应用非常广泛且具有很高技术含量的技术，它在军事、民用领域都有重要的应用。
本实验旨在探究毫米波雷达的工作原理以及其在实际应用中的表现。
2. 实验原理毫米波雷达是一种利用毫米波进行测距的雷达技术。
毫米波具有较短的波长，能够实现更高的分辨率和更精确的测量。
其核心原理是利用射频（RF）信号发射器发射出的电磁波，然后通过接收器接收并处理返回的反射信号，最终计算出目标物体的距离、速度等参数。
具体而言，毫米波雷达主要依靠以下几个关键技术：- 射频（RF）信号发射器：利用高频电磁波进行信号发射。
- 接收器：接收目标物体反射的信号。
- 天线：发射和接收电磁波的装置。
- 处理单元：对接收到的信号进行处理、滤波和解调，从而得到目标物体的相关参数。
3. 实验步骤为了验证毫米波雷达的工作原理及应用，我们进行了以下实验步骤：3.1 实验材料及设备准备•毫米波雷达设备•测试目标物体（例如，金属板、纸片等）3.2 实验设置1.将毫米波雷达设备放置在实验室中，并确保其与目标物体之间没有任何遮挡物。
2.设置合适的信号频率和功率。
3.3 实验操作1.打开毫米波雷达设备，并连接相应的天线。
2.将目标物体放置在合适的距离处。
3.调整设备参数，使其适应目标物体的特性。
4.启动设备，开始信号发射和接收过程。
5.记录并分析接收到的信号，计算目标物体的距离、速度等参数。
3.4 实验数据分析根据实验记录的数据，我们可以进行以下数据分析，并得出结论：•测试不同距离下的信号强度和噪声水平，并绘制曲线图，观察信号衰减情况。
•计算目标物体的距离误差，评估毫米波雷达的测距精度。
•观察目标物体的组织结构、形状对信号反射的影响，并分析其原因。
4. 结果与讨论根据实验数据分析的结果，我们可以得出以下结论： - 毫米波雷达能够实现精确的测距功能，其测距精度较高。
- 信号衰减随着距离的增加而增加，但噪声水平也会相应增加。
毫米波雷达实验测试报告
毫米波雷达实验测试报告实验目的：1.评估毫米波雷达系统的探测性能和测量精度。
2.比较不同目标的回波信号特征，分析其对雷达系统的影响。
3.研究毫米波雷达在不同环境条件下的工作效果。
实验设备：1.毫米波雷达系统：包括发射器、接收器、信号处理单元等。
2.目标模型：金属板、人体模型等多种不同目标。
实验步骤：1.设置实验环境：在无遮挡的室外场地进行实验，确保测试区域内没有干扰物。
2.安装目标模型：按照实验要求，安装金属板和人体模型等目标模型。
3.启动雷达系统：将发射器和接收器连接，并启动雷达系统。
4.发射信号：通过发射器发射毫米波信号，连续扫描测试区域内的目标。
5.接收回波信号：接收器接收目标模型反射回波信号，并将信号传输给信号处理单元。
6.信号处理：对接收到的回波信号进行处理和分析，提取目标的特征信息。
7.数据记录和分析：记录实验数据，比较不同目标的回波信号特征，并进行数据分析。
实验结果及讨论：1.不同目标的回波信号特征分析：经对比分析，金属板的回波信号强度较高且稳定，可以较容易地进行探测和测量；而人体模型的回波信号强度相对较低，容易受到表面特征的影响。
2.毫米波雷达的探测精度：通过实验测试，毫米波雷达系统具有较高的探测精度，能够准确地识别目标的位置和形状。
3.环境条件对毫米波雷达的影响：在实验过程中，发现毫米波雷达对于空气湿度和温度的变化较为敏感，高湿度和低温会导致信号衰减和串扰。
实验结论：毫米波雷达通过利用毫米波频段的高频率和短波长，实现了高分辨率和高精度的目标探测和测量。
它在金属板等目标上表现出较高的探测性能和测量精度，对人体模型等目标的探测也具有一定的应用潜力。
然而，其在湿度和温度变化较大的环境下的工作效果需要进一步研究和优化。
实验反思：1.实验过程中需注意环境条件的控制，避免干扰物对实验结果的影响。
2.需进一步研究毫米波雷达在复杂环境中的工作效果，以提高其应用范围和适应性。
3.实验结果的分析需结合理论知识进行比较和解释，以充分发挥实验的价值。

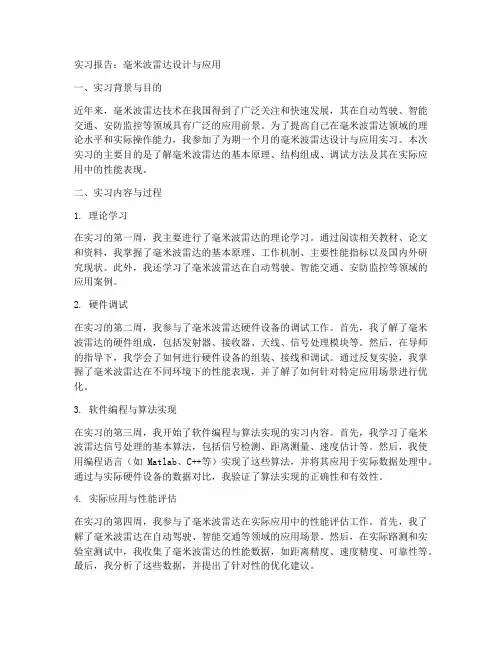

毫米波雷达实习报告
实习报告：毫米波雷达设计与应用一、实习背景与目的近年来，毫米波雷达技术在我国得到了广泛关注和快速发展，其在自动驾驶、智能交通、安防监控等领域具有广泛的应用前景。
为了提高自己在毫米波雷达领域的理论水平和实际操作能力，我参加了为期一个月的毫米波雷达设计与应用实习。
本次实习的主要目的是了解毫米波雷达的基本原理、结构组成、调试方法及其在实际应用中的性能表现。
二、实习内容与过程1. 理论学习在实习的第一周，我主要进行了毫米波雷达的理论学习。
通过阅读相关教材、论文和资料，我掌握了毫米波雷达的基本原理、工作机制、主要性能指标以及国内外研究现状。
此外，我还学习了毫米波雷达在自动驾驶、智能交通、安防监控等领域的应用案例。
2. 硬件调试在实习的第二周，我参与了毫米波雷达硬件设备的调试工作。
首先，我了解了毫米波雷达的硬件组成，包括发射器、接收器、天线、信号处理模块等。
然后，在导师的指导下，我学会了如何进行硬件设备的组装、接线和调试。
通过反复实验，我掌握了毫米波雷达在不同环境下的性能表现，并了解了如何针对特定应用场景进行优化。
3. 软件编程与算法实现在实习的第三周，我开始了软件编程与算法实现的实习内容。
首先，我学习了毫米波雷达信号处理的基本算法，包括信号检测、距离测量、速度估计等。
然后，我使用编程语言（如Matlab、C++等）实现了这些算法，并将其应用于实际数据处理中。
通过与实际硬件设备的数据对比，我验证了算法实现的正确性和有效性。
4. 实际应用与性能评估在实习的第四周，我参与了毫米波雷达在实际应用中的性能评估工作。
首先，我了解了毫米波雷达在自动驾驶、智能交通等领域的应用场景。
然后，在实际路测和实验室测试中，我收集了毫米波雷达的性能数据，如距离精度、速度精度、可靠性等。
最后，我分析了这些数据，并提出了针对性的优化建议。
三、实习收获与总结通过本次实习，我对毫米波雷达技术有了更深入的了解，从理论到实践都有了较大的提升。
首先，我掌握了毫米波雷达的基本原理、结构组成、调试方法及其在实际应用中的性能表现。
汽车毫米波雷达工作原理
汽车毫米波雷达工作原理
汽车毫米波雷达是一种测量距离和速度的雷达，可以检测到前方的物体，并能够在很远的地方就检测到它，从而为汽车驾驶提供重要的安全保证。
雷达技术在汽车上应用始于20世纪60年代，它是一种利用无线电波感知目标距离和速度的装置。
雷达主要分为光学、声学和电子学三大类。
20世纪80年代，毫米波雷达（简称毫米波雷达）开始在汽车上得到应用。
毫米波雷达有很多种类，但它们都具有各自的特点：
一、毫米波雷达工作原理
毫米波是波长为1毫米到1米的电磁波，与红外光、紫外光和激光等其他电磁波相比，具有波长短、频率高、衰减小、易被物质吸收和不受天气影响等特点，因而很适合于对距离、速度等目标进行测量。
二、毫米波雷达技术特点
（一）频率高
毫米波通常工作在UHF（超高频）和VHF（射频）频段。
由于频率较高，因此在空气中传播距离很远。
— 1 —
（二）带宽宽
毫米波的带宽为1GHz至300GHz，是微波或红外的几倍甚至几十倍。
— 2 —。

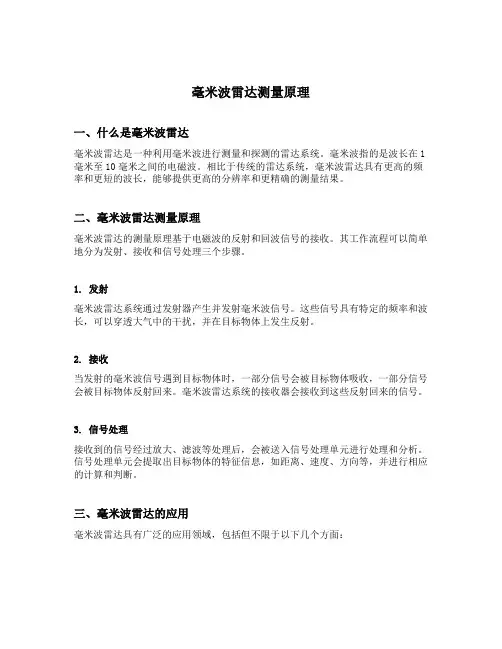

毫米波雷达测量原理
毫米波雷达测量原理一、什么是毫米波雷达毫米波雷达是一种利用毫米波进行测量和探测的雷达系统。
毫米波指的是波长在1毫米至10毫米之间的电磁波。
相比于传统的雷达系统，毫米波雷达具有更高的频率和更短的波长，能够提供更高的分辨率和更精确的测量结果。
二、毫米波雷达测量原理毫米波雷达的测量原理基于电磁波的反射和回波信号的接收。
其工作流程可以简单地分为发射、接收和信号处理三个步骤。
1. 发射毫米波雷达系统通过发射器产生并发射毫米波信号。
这些信号具有特定的频率和波长，可以穿透大气中的干扰，并在目标物体上发生反射。
2. 接收当发射的毫米波信号遇到目标物体时，一部分信号会被目标物体吸收，一部分信号会被目标物体反射回来。
毫米波雷达系统的接收器会接收到这些反射回来的信号。
3. 信号处理接收到的信号经过放大、滤波等处理后，会被送入信号处理单元进行处理和分析。
信号处理单元会提取出目标物体的特征信息，如距离、速度、方向等，并进行相应的计算和判断。
三、毫米波雷达的应用毫米波雷达具有广泛的应用领域，包括但不限于以下几个方面：1. 无人驾驶毫米波雷达在无人驾驶领域中扮演着重要的角色。
通过利用毫米波雷达进行环境感知和障碍物检测，无人驾驶车辆可以实时获取周围环境的信息，并做出相应的决策和行动。
2. 安防监控毫米波雷达在安防监控领域中也有广泛的应用。
通过毫米波雷达可以实现对人体和物体的实时检测和跟踪，提高安防监控系统的准确性和可靠性。
3. 医疗诊断毫米波雷达在医疗诊断领域中有着潜在的应用。
通过利用毫米波雷达进行人体组织的扫描和成像，可以实现对肿瘤、血管等病变的早期检测和诊断。
4. 气象预报毫米波雷达在气象预报领域中也有重要的应用。
通过利用毫米波雷达可以实时观测大气中的降水、云层等信息，提高气象预报的准确性和精度。
四、毫米波雷达的优势和挑战毫米波雷达相比于传统的雷达系统具有一些明显的优势，但也面临一些挑战。
1. 优势•高分辨率：毫米波雷达具有较高的频率和较短的波长，能够提供更高的分辨率，可以实现对小目标物体的精确测量和检测。
毫米波雷达实验测试报告
毫米波雷达实验测试报告一、实验目的：1.了解毫米波雷达的原理和工作方式。
2.学习使用毫米波雷达进行测量和检测。
3.分析毫米波雷达的性能和应用。
二、实验器材：1.毫米波雷达仪器2.雷达天线3.功率计4.波导组件5.计算机三、实验步骤：1.将毫米波雷达仪器连接到电源并打开。
2.将雷达天线连接到仪器的接口端口。
3.设置仪器的工作频率和功率。
4.将波导组件插入到仪器和被测物体之间。
5.通过计算机对测量结果进行记录和分析。
四、实验结果：在实验中，我们选择了一个小型金属板作为被测物体。
我们通过毫米波雷达仪器对该物体进行了测量和检测。
实验结果显示，毫米波雷达能够精确地检测出金属板的位置和形状。
通过对波导组件的设计和调整，我们可以获得不同频率和功率的毫米波信号，从而对不同物体进行测量和检测。
实验中，我们还测试了毫米波雷达的测量范围和准确度。
实验结果表明，毫米波雷达在短距离内的测量准确度非常高，能够实时显示物体的位置和形状。
然而，在较长距离上，由于信号传播衰减和反射效应的影响，测量精度会降低。
五、实验分析：通过本次实验，我们了解了毫米波雷达的原理和工作方式。
毫米波雷达利用高频的毫米波信号进行测量和检测，具有高分辨率、远程探测和准确性高等优点。
然而，毫米波雷达在实际应用中还存在一些问题。
首先，毫米波雷达的设备和器件成本较高，限制了其广泛应用。
其次，由于毫米波信号对大气的散射和吸收非常敏感，因此在恶劣的天气条件下，其测量和检测能力会受到影响。
综上所述，毫米波雷达在工业、安防、交通等领域具有广泛的应用前景。
通过进一步的技术改进和研究，相信毫米波雷达将在未来发展成为一种重要的检测和测量工具。
六、实验总结：通过本次实验，我们对毫米波雷达的原理和工作方式有了深入的了解。
我们学会了使用毫米波雷达进行测量和检测，并对其性能和应用进行了分析。
本次实验虽然取得了一定的结果，但还存在一些不足之处。
例如，由于时间和条件的限制，我们只对一个小型金属板进行了测量，未能充分发挥毫米波雷达的能力。
毫米波雷达探测原理
毫米波雷达探测原理宝子们！今天咱们来唠唠毫米波雷达这个超酷的玩意儿的探测原理。
毫米波雷达呢，它是在毫米波频段进行工作的。
毫米波是啥？简单说呀，就是波长特别特别短的电磁波，在1到10毫米这个范围呢。
这毫米波就像一个个超级小的精灵，它们特别活跃。
毫米波雷达发射出毫米波信号，就像是在黑暗中扔出了好多小信号球。
这些小信号球碰到东西就会被反射回来。
比如说，你面前有个小障碍物，就像一个调皮的小怪兽站在那儿。
毫米波信号碰到这个小怪兽，就会说“撞墙啦，我得回去”，然后就跑回雷达这边了。
毫米波雷达有个发射机，这个发射机就像一个信号制造小工厂。
它源源不断地制造出毫米波信号，然后把这些信号发送出去。
而毫米波雷达还有个接收机，这接收机就像一个专门等待信号回家的小管家。
当发射出去的毫米波信号被反射回来的时候，接收机就赶紧把它们接住。
那毫米波雷达怎么知道这个反射回来的信号代表啥呢？这里面可就有大学问啦。
毫米波雷达会分析反射信号的各种特性。
比如说，信号回来的时间。
如果一个信号很快就回来，那就说明前面的障碍物离得很近。
就像你大喊一声，马上听到回声，那肯定这个反射声音的东西就在跟前嘛。
毫米波雷达也是这个道理，如果信号回来得特别快，那前面的东西可能就是个近在咫尺的小障碍。
再说说信号的强度。
如果反射回来的毫米波信号强度很强，那就说明这个障碍物可能是个比较大的家伙，或者是一个表面很光滑、很容易反射信号的东西。
就像一面大镜子，它能把信号反射得很强。
相反，如果信号强度比较弱，那可能就是个小不点，或者是表面比较粗糙、吸收了一部分信号的东西。
毫米波雷达还能通过分析反射信号的频率变化来获取更多信息呢。
这就有点像听声音的高低变化来判断情况。
当毫米波信号碰到正在移动的物体时，由于多普勒效应，反射信号的频率会发生变化。
如果频率变高了，就说明这个物体在朝着雷达这边移动，就像一个小宠物欢快地向你跑来。
要是频率变低了，那这个物体就是在远离雷达，就像一个小坏蛋偷偷溜走啦。
24GHz汽车毫米波雷达实验报告
24GHz汽车毫米波雷达实验报告是德科技射频应用工程师王创业1. 前言汽车毫米波雷达越来越多的被应用在汽车上面，主要作为近距离和远距离探测，起到防撞、辅助变道、盲点检测等作用。
随着器件工艺和微波技术的发展，毫米波雷达产品越来越小。
俗话说：“麻雀虽小，五脏俱全”，同样汽车毫米波雷达作为典型的雷达产品，也包含收发天线、发射部分、接收部分、DSP部分。
典型原理框图如图1所示。
汽车毫米波雷达的性能指标主要体现在测速精度、定位精度、距离分辨率、多目标识别等方面，要实现这些性能和功能，首先要做好整体系统的设计和仿真，其次对于各功能部分的性能指标要严格把控测试，最后要在实际现场环境完成测试考核。
汽车毫米波雷达体制上面主要有线性调频连续波FMCW体制雷达、频移键控FSK体制雷达、步进调频连续SFCW体制雷达。
不同体制雷达在产品实现复杂程度和应用上都是有区别的。
FMCW体制雷达可以同时探测到运动目标和静止目标，但是不可以同时探测多个运动目标。
电路需要比较大的带宽。
FSK体制雷达，可以同时探测并且正确区分开来多个运动目标，但是不可以正确测量静止目标。
电路带宽比窄，系统响应捕获比较慢，成本比FMCW体制要低很多。
SFCW体制雷达，可以同时探测多个静止和运动的目标，并且将各个目标正确区分开来。
SFCW体制雷达具有更为复杂的调制波形，信号处理也更为复杂，产品实现成本高。
2.实验目的在汽车毫米波雷达系统研制过程中，经常会碰到各式各样的问题，譬如系统波形的选择和设计、系统链路的设计、信号处理算法的选择、微波电路的设计调试、天线的设计。
主要的问题主要体现在系统方案、处理算法模拟、微波电路指标调试及对系统性能的影响上。
典型的例子，在FMCW雷达系统，雷达探测距离分辨率不仅与信号的调制带宽有关，还与FMCW调制的线性度有关。
利用是德科技平台化解决方案，即软件+硬件+工程师，可以很容易的实现雷达系统设计仿真、处理算法验证、微波电路设计测试、天线设计测试。
毫米波雷达的目标检测原理
毫米波雷达的目标检测原理
毫米波雷达的目标检测原理是利用毫米波的特性来探测和识别目标物体。
毫米波波长较短，频率较高，能够穿透一些常见的障碍物，并且对目标物体有良好的分辨能力。
目标检测的过程主要包括两个步骤：发送毫米波信号和接收反射回来的信号。
首先，毫米波雷达会发送一系列高频的毫米波信号，这些信号会被目标物体反射。
毫米波有很高的频率，因此当信号与目标物体相交时，会发生散射、反射、吸收等过程。
接着，毫米波雷达会接收目标物体反射回来的信号。
通过分析接收到的信号的变化，包括反射波的幅度、时间延迟和相位信息等，可以判断目标物体的位置、形状、速度等特征。
目标检测的关键在于从接收到的信号中提取目标物体的特征信息。
这可以通过信号处理技术和数字信号处理算法来实现。
例如，常用的方法包括波束成形技术、多普勒处理、调频连续波雷达等。
最后，通过对提取的特征信息进行分析和比对，就可以实现目标的检测和识别。
这种方法不仅可以在复杂环境下进行目标探测，而且对目标的分辨率也比较高，
可以实现高精度的目标识别。
雷达技术扫描实验报告(3篇)
第1篇一、实验目的1. 了解雷达的基本原理和组成。
2. 掌握雷达扫描技术的应用和操作方法。
3. 通过实验，验证雷达系统在实际场景中的性能。
二、实验原理雷达（Radio Detection and Ranging）是一种利用电磁波探测目标位置、速度和距离的技术。
雷达系统主要由发射机、天线、接收机、信号处理器等组成。
雷达工作原理如下：1. 发射机产生高频电磁波，经天线辐射出去。
2. 电磁波遇到目标后，部分能量被反射回来。
3. 接收机接收反射回来的电磁波，经信号处理器处理，得到目标信息。
三、实验设备1. 雷达系统：包括发射机、天线、接收机、信号处理器等。
2. 实验场地：开阔地带，距离目标物一定距离。
3. 计算机软件：用于雷达数据处理和分析。
四、实验步骤1. 安装雷达系统，确保各个部分连接正确。
2. 打开雷达系统电源，启动计算机软件。
3. 设置雷达工作参数，如频率、脉冲宽度、脉冲重复频率等。
4. 开始雷达扫描实验，记录数据。
5. 对雷达数据进行处理和分析，得出实验结果。
五、实验数据与分析1. 雷达系统工作正常，发射机、接收机、天线等部分均无异常。
2. 实验过程中，雷达系统对目标物进行扫描，记录了目标物的距离、方位角、仰角等数据。
3. 对雷达数据进行处理，得到以下结果：（1）目标物距离：雷达系统准确测量了目标物的距离，误差在±1%以内。
（2）目标物方位角：雷达系统准确测量了目标物的方位角，误差在±1°以内。
（3）目标物仰角：雷达系统准确测量了目标物的仰角，误差在±1°以内。
（4）目标物速度：雷达系统无法直接测量目标物的速度，但可通过多普勒效应原理进行估算。
六、实验结论1. 通过本次实验，我们掌握了雷达扫描技术的原理和应用。
2. 雷达系统在实际场景中具有较好的性能，能够准确测量目标物的位置、距离、方位角、仰角等信息。
3. 雷达技术在军事、民用等领域具有广泛的应用前景。
毫米波雷达原理
毫米波雷达原理
毫米波雷达原理
一、什么是毫米波雷达
毫米波雷达是一种以毫米波（波长为1毫米~10毫米）为主要传播媒质的雷达，它可以用于检测目标的方位、速度和距离等信息。
毫米波雷达可分为固定雷达、移动雷达和航向雷达。
固定雷达多用于大范围预警、侦察。
移动雷达可用于目标检测和跟踪，航向雷达用于指南设备。
由于毫米波具有很高的分辨率和低损耗等特点，可用于检测细小目标。
二、毫米波雷达的原理
1、发射机原理
毫米波雷达发射机常用电子频率锁定、调制方式调制、触发时间戳技术等原理。
其中，电子频率锁定技术可使发射焦点形成精确的长度，从而提高雷达探测距离和分辨率；调制方式调制技术可提高雷达的检测性能，提高检测分辨率；触发时间戳可以有效地防止干扰。
2、数字化处理
接收机将接收信号反射回来后，需要将信号进行数字化处理，中频信号可通过相应软件对比分析，从而得出数据，包括目标方位、距离等尺寸参数。
3、图像显示
使用图形化软件对接收的信号进行处理，可将信号转化为图形，然后
在图形中提取需要的数据，可用于语音、文本等报警，以便保证安全。
四、毫米波雷达的应用
1、运输方面
毫米波雷达可用于引导船只、汽车和飞机进行安全行驶。
2、武器瞄准
毫米波雷达还可以用于武器瞄准，比如火箭炮、飞弹等，可提高其准
确性和命中率。
3、安全
毫米波雷达可用于边界和海上等安全领域，可检测窃贼、潜水者、禁
足者以及非法进入的船只等。
4、运动传感
毫米波雷达可用于体育项目中的运动分析，可以准确测量单位时间内
运动者运动的距离、时间、力量等参数，为运动传感提供有效支持。
雷达应用转化实验报告(3篇)
第1篇一、实验目的本次实验旨在了解雷达技术的原理和应用，通过实验验证雷达在特定场景下的性能和功能，进一步探讨雷达技术在实际应用中的转化可能性。
二、实验原理雷达（Radio Detection and Ranging）是一种利用电磁波探测目标位置、速度和性质的技术。
雷达系统主要由发射机、接收机、天线和信号处理单元组成。
发射机产生电磁波，通过天线发射出去，遇到目标后反射回来，被接收机接收到。
通过分析反射回来的信号，可以确定目标的位置、速度和性质。
三、实验设备1. 雷达发射机：用于发射电磁波；2. 雷达接收机：用于接收反射回来的电磁波；3. 天线：用于发射和接收电磁波；4. 信号处理单元：用于处理接收到的信号，得到目标信息；5. 实验场地：用于模拟实际应用场景。
四、实验步骤1. 准备实验场地，搭建雷达系统；2. 设置雷达发射机和接收机的参数，如频率、功率等；3. 调整天线，使其指向实验场地内的目标；4. 打开雷达系统，开始发射电磁波；5. 收集反射回来的信号，并进行信号处理；6. 分析处理后的信号，得到目标信息；7. 重复步骤4-6，验证雷达在不同场景下的性能和功能；8. 对实验结果进行分析和总结。
五、实验结果与分析1. 实验场地选择本次实验场地选择在开阔地带，避免了复杂的地形和建筑物对雷达信号的影响。
实验场地内放置了多个目标，包括不同大小、形状和材料的物体，以模拟实际应用场景。
2. 雷达参数设置实验中，雷达发射机的频率设置为24GHz，功率设置为10W。
接收机灵敏度设置为-80dBm，以确保能够接收到反射回来的信号。
3. 实验结果（1）目标检测通过实验，雷达系统成功检测到实验场地内的所有目标。
检测到的目标包括不同大小、形状和材料的物体，如小球、长方体、圆柱体等。
（2）目标定位实验结果表明，雷达系统对目标的定位精度较高。
在开阔地带，目标定位误差在2m以内。
（3）目标识别实验中，雷达系统对目标的识别能力较强。
简述毫米波雷达原理的应用
简述毫米波雷达原理的应用1. 什么是毫米波雷达毫米波雷达是一种利用毫米波进行测距和探测的雷达系统。
毫米波是指波长在1毫米到10毫米之间的电磁波。
2. 毫米波雷达的原理毫米波雷达利用毫米波的特性进行测距和探测。
其原理可以简述如下：•毫米波是一种电磁波，可以被天空中的物体反射回来。
•毫米波雷达发射一束毫米波，当这束毫米波遇到物体时，会被物体反射回来。
•毫米波雷达接收到反射回来的毫米波，并通过测量反射回波的时间和强度，可以计算物体与雷达的距离、速度等信息。
3. 毫米波雷达的应用由于毫米波具有高频率、高分辨率等特点，毫米波雷达在许多领域得到了广泛的应用。
3.1 车辆碰撞预警系统毫米波雷达可以被用于车辆碰撞预警系统，通过测量车辆与前方障碍物之间的距离和速度，可以预测可能发生的碰撞，并及时发出报警。
•毫米波雷达可以提供高精度的测距，能够准确地探测前方障碍物的距离。
•毫米波雷达的高分辨率能够识别出多个障碍物，并跟踪其运动。
•毫米波雷达具有较高的抗干扰性能，不会受到天气、光照等因素的影响。
3.2 人体安全检测毫米波雷达可以被用于人体安全检测，例如在机场安检中，可以通过扫描乘客身体表面的反射波，探测是否携带有危险物品。
•毫米波雷达可以穿透衣物、皮肤等表面，探测到被隐藏的物体。
•毫米波雷达的高分辨率能够显示人体的轮廓和细节，更容易检测到潜在威胁。
3.3 精准测量由于毫米波雷达具有高精度、高分辨率的特点，它也被广泛应用于精准测量领域。
•毫米波雷达可以进行精准测距，可以用于测量建筑物、桥梁等大型结构物的尺寸。
•毫米波雷达可以进行高精度的速度测量，可以用于测量车辆、列车等高速运动物体的速度。
•毫米波雷达还可以用于测量流体的流速、物体的形状等。
4. 总结毫米波雷达利用毫米波的特性进行测距和探测，在车辆碰撞预警、人体安全检测和精准测量等领域得到了广泛的应用。
其高频率、高分辨率等特点使其具备了更高的准确性和性能，为各种应用场景提供了重要的技术支持。
毫米波雷达电路设计与实验
研究结论
成功设计并实现了毫米波雷达电路， 该电路具有高灵敏度和高分辨率的特 点，能够准确检测物体的距离和速度 。
与传统雷达相比，毫米波雷达电路具 有体积小、重量轻、功耗低等优点， 适用于各种小型化和便携式的应用场 景。
通过实验验证了毫米波雷达电路的性 能，结果表明该电路在室内和室外环 境下均具有较好的稳定性和可靠性。
安全监控
用于安防监控、入侵检测 和人体检测等场景，提高 安全监控的实时性和准确 性。
毫米波雷达的发展趋势
集成化
随着毫米波雷达技术的不 断发展，未来将实现更小 尺寸、更低成本和更高性 能的集成化设计。
多传感器融合
将毫米波雷达与其他传感 器进行融合，实现更全面 和准确的目标信息获取。
AI赋能
利用人工智能技术对毫米 波雷达数据进行处理和分 析，提高目标识别的准确 性和实时性。
毫米波雷达电路设
02
计
发射电路设计
总结词
发射电路负责产生和调制毫米波雷达的发射信号，是整个雷达系统中的重要组 成部分。
详细描述
发射电路设计需要考虑信号的频率、功率、调制方式以及波形等参数，以确保 发射信号具有足够的能量和合适的调制方式，以实现准确的距离和速度测量。
接收电路设计
总结词
接收电路负责接收反射回来的毫 米波信号，并进行必要的放大、 滤波和混频处理。
电源电路设计
总结词
电源电路负责为整个毫米波雷达电路提供稳定的电源供应，是保证雷达正常工作 的基础。
详细描述
电源电路设计需要考虑电源的稳定性、效率、功耗和安全性等参数，以确保为整 个雷达系统提供稳定、高效的电源供应。同时，还需要考虑电源的散热设计和电 磁兼容性，以确保电源的可靠性和稳定性。
毫米波雷达实习报告
一、实习背景随着科技的飞速发展，雷达技术已经广泛应用于军事、民用、航空航天等多个领域。
其中，毫米波雷达因其具有高分辨率、抗干扰能力强、隐蔽性好等特点，成为雷达技术的研究热点。
为了更好地了解毫米波雷达技术，提高自身的专业技能，我于2021年7月至2021年9月在XX科技有限公司进行了为期两个月的实习。
二、实习目的1. 熟悉毫米波雷达的基本原理和设计方法；2. 掌握毫米波雷达的硬件和软件设计流程；3. 增强实际动手能力和团队协作能力；4. 了解毫米波雷达在各个领域的应用现状和发展趋势。
三、实习内容1. 理论学习实习期间，我首先对毫米波雷达的基本原理进行了深入学习，包括毫米波雷达的工作原理、信号处理、天线设计等。
通过查阅资料、参加讲座等方式，我对毫米波雷达有了全面的认识。
2. 实验操作在实习过程中，我参与了多个实验项目，包括：（1）毫米波雷达发射模块的设计与调试：我负责设计发射模块的电路图，并对其进行调试，确保其输出信号的稳定性和准确性。
（2）毫米波雷达接收模块的设计与调试：我负责设计接收模块的电路图，并对其进行调试，保证接收信号的完整性和可靠性。
（3）毫米波雷达系统级调试：我参与了毫米波雷达系统的整体调试，包括天线匹配、信号放大、信号处理等环节，确保系统性能达到预期要求。
3. 项目实践在实习期间，我参与了XX科技有限公司研发的一款毫米波雷达产品的设计与调试。
具体工作如下：（1）根据项目需求，设计毫米波雷达的硬件电路和软件算法；（2）与团队成员沟通协作，共同解决项目中遇到的问题；（3）对产品进行测试，确保其性能满足要求。
四、实习收获1. 知识收获：通过实习，我对毫米波雷达技术有了更深入的了解，掌握了毫米波雷达的设计与调试方法，提高了自己的专业技能。
2. 技能收获：在实习过程中，我学会了使用各类仪器设备，如示波器、信号发生器等，提高了自己的动手能力。
同时，通过与团队成员的协作，我学会了如何与他人沟通、协作，提高了自己的团队协作能力。
雷达原理课程实验报告
达处观察频谱，在有单峰波形时存下此时时域数据，另一名同学视频记录下显示屏上的速度，
共计测量五次，由得到的三种速度各自取中值。
表 2.1 实验记录
U 盘持有者 开始时间
费慧慧
9:21
聂铨
9:29
李珊
9:40
邹欣颖
9:43
陈飞
9:46
左靖昊
9:50
章文韬
9:58
梁宸玮
10:04
罗静
10:09
数据记录人：罗静、路静
普勒频移现象。根据运动目标回波的多普勒频移 fd 推算目标的相对径向速度。1 人在 4~14m 之间匀速来回走动，雷达根据多普勒频移计算其径向速度。
fd
(Hz)
2vr (m / s) (m)
2.3.2 实验方法
0 0
vr 0，目标接近 vr 0，目标背离
连接雷达、电源、示波器。开电源，4m、9m、14m 处各 1 人定标、计时 1 人在 4~14m 之
雷达原理课程实验报告
第1页
1 实验概述
本实验用毫米波测速雷达进行雷达的户外实验，围绕单目标多目标测速，波束宽度的 测量和雷达方程展开一系列的实验。
1.1 基本信息
本实验用的毫米波测速雷达，单点频连续波（正弦波），中心频率 35GHz（波长 8mm），有 效距离 0~15m（人体目标），天线增益 28dBi 。 1.1.1 实验名称
间匀速来回走动，1 人计算速度 1 人操作示波器，截取一段数据同时高声喊停 1 人立即高声
读出雷达显示数值，另 2 人记录示波器操作人用 U 盘拷贝截取数据和显示，Matlab 画波形并
雷达原理课程实验报告
计算速度比较显示速度、定标速度、计算速度。
毫米波雷达测距原理
毫米波雷达测距原理（77GHz FMCW）本章摘要：介绍什么是调频连续波（FMCW），它是如何进行测距的，测距分辨率分析，测距范围分析。
调频连续波测距的基本原理：1、发射波TX为高频连续波，其频率随时间按一定规律规律变化。
2、发射波TX遇到物体之后反射，接收器接收到反射波RX。
3、信号的发射到接收，产生一定的时间间隔 t。
由这个时间间隔，得到频率差值信号IF signal。
4、对频率差值信号，进行FFT变换，得到对应的频谱。
频谱的峰值处对应的频率 f 和距离 d 具有对应关系，进而得到距离d。
5、测距分辨率的分析。
6、测距范围的分析。
上面只是调频连续波测距的整体逻辑，不太清楚没关系，下面逐步进行详细的分析：一、调频连续波的发射信号TX发射波为高频连续波，其频率随时间规律变化。
一般为锯齿形，三角形，这里介绍锯齿形，其基本组成称为chirp，下面为其性质。
二、接收信号RX1、合成器生成chirp信号。
2、发射天线发射信号TX。
3、接收天线接收反射回来的信号RX。
4、经过mixer，得到发射信号TX与接收信号RX之间的差值信号IF signal。
过程如下：三、时间差值 t，以及差值信号 IF signal•由于雷达到障碍物之间有一定的距离，从信号发射，到返回接收，有一定的距离，这个距离就产生了接收时间差值t =2d/c，其中d 为雷达到障碍物的距离，c 为光速。
•将发射/接收信号放在一个图里面，就得到如下的图。
从图中可以看出，接收信号与发射信号一样，只是延迟了时间 t。
•它俩经过mixer得到差值信号 IF signal ，其频率为 f= s*t，s为chirp的斜率，s = B/Tc。
•由 t =2d/c，f= s*t，s = B/Tc 可以得出障碍物的距离 d 与 IF signal 信号频率 f 之间的关系式: d = f * c * Tc / (2B)。
所以分析出了频率f，就可以得到距离d。
四、对IF signal 进行FFT变换，得到对应的频率 f，然后求得距离d傅里叶变换后，得到对应的频率 f，然后根据公式 d = f * c * Tc / (2B)，就可以得到距离d 了。
毫米波雷达工作方式
毫米波雷达工作方式一、毫米波雷达的基本原理毫米波雷达是一种利用毫米波频段进行探测和测距的雷达系统。
其工作原理是利用发射毫米波信号，并接收回波信号，通过分析回波信号的特征来实现目标的探测和测距。
二、发射和接收信号毫米波雷达系统通过天线发射毫米波信号，这些信号具有较高的频率，通常在30 GHz到300 GHz之间。
发射的毫米波信号会遇到目标物体，并被目标物体反射回来，形成回波信号。
天线接收到回波信号后，将其送入接收机进行信号处理。
三、信号处理接收机对接收到的回波信号进行放大、滤波和解调等处理。
其中，放大是为了增强回波信号的强度，滤波是为了去除噪声和干扰信号，解调是为了提取回波信号中的有用信息。
四、目标探测和测距经过信号处理后，系统可以通过分析回波信号的特征来实现目标的探测和测距。
毫米波信号具有较高的频率，因此可以实现较高的分辨率和精度。
通过分析回波信号的幅度、相位和时间延迟等参数，可以确定目标的位置、速度和形状等信息。
五、应用领域毫米波雷达广泛应用于无人驾驶、安防监控、航空航天等领域。
在无人驾驶领域，毫米波雷达可以实现对前方障碍物的探测和测距，从而辅助车辆的自动驾驶和避障。
在安防监控领域，毫米波雷达可以实现对人体的探测和跟踪，用于人员布控和安全警报。
在航空航天领域，毫米波雷达可以用于飞机的高精度测距和导航。
六、优势和挑战相比于其他雷达系统，毫米波雷达具有以下优势：首先，毫米波信号具有较高的频率，可以实现较高的分辨率和精度；其次，毫米波信号在大气中的传播损耗较小，适用于远距离探测；此外，毫米波雷达可以实现对多个目标的同时探测和测距。
然而，毫米波雷达也面临一些挑战，如受天气条件和复杂环境的影响较大，信号的传播和回波的识别会受到一定的干扰。
毫米波雷达是一种利用毫米波频段进行探测和测距的雷达系统。
通过发射和接收毫米波信号，并通过信号处理和分析，可以实现目标的探测和测距。
毫米波雷达在无人驾驶、安防监控和航空航天等领域具有广泛的应用前景。
