螺栓连接的画法
螺丝、螺栓、螺钉的CAD画法课件
• 引言 • CAD基础知识 • 螺丝的CAD画法 • 螺栓的CAD画法 • 螺钉的CAD画法 • 总结与练习
01
引言
目的和背景
目的
本课件旨在介绍螺丝、螺栓和螺钉的 CAD画法，帮助学员掌握使用CAD软 件绘制这些紧固件的方法和技巧。
背景
随着工业设计和制造业的发展，CAD 软件在紧固件设计中的应用越来越广 泛。掌握紧固件的CAD画法对于工程 师和设计师来说是一项必备技能。
绘制一个组合螺丝的CAD图
根据给定的组合螺丝尺寸和要求，使用CAD软件绘制组合螺丝的图形， 并添加相应的尺寸标注。
绘制一个特殊形状的螺丝
根据给定的特殊形状螺丝尺寸和要求，使用CAD软件绘制该螺丝的图 形，并添加相应的尺寸标注。
THANKS
感谢观看
常见错误和注意事项
总结了常见的错误和注意事项，如线段连接 不正确、缺少尺寸标注等，并给出了相应的 解决方法。
练习题
绘制一个螺栓的CAD图
根据给定的螺栓尺寸和要求，使用CAD软件绘制螺栓的图形，并添加 相应的尺寸标注。
绘制一个螺钉的CAD图
根据给定的螺钉尺寸和要求，使用CAD软件绘制螺钉的图形，并添加 相应的尺寸标注。
螺钉的结构
螺钉由头部和杆部组成，头部有各种形状，如一 字、十字、米字等，杆部则有多种规格和长度。
螺钉的材料
螺钉常用的材料有碳钢、不锈钢、铜等，根据使 用环境和要求选择合适的材料。
螺钉的CAD绘制步骤
确定螺钉规格
根据设计要求，确定所需的螺钉规格，包括 直径、长度、材料等。
添加螺纹
在螺钉杆部绘制螺纹，可以使用CAD软件的 旋转或扫描命令。
圆头螺栓的绘制
螺纹与装配图
螺柱连接装配图的画法
个适 较用 厚于 ，被 不连 便接 于的 做零 成件 通中 孔有 。一
① 螺柱的公称长度
l≥δ+0.15d+0.8d+
与被旋入零件的材料 有关.为保证连接牢固,应 使旋入端完全旋入孔中, 即在装配图上旋入端的螺 纹终止线与孔口端面平齐.
③ 被连接件上的螺孔的 深度
应稍大于bm,一般取 螺纹长度加0.5d.
δ
l
bm
螺钉装配图的简化画法
螺钉长度： l计=bm+δ
bm: 钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
0.5d
螺纹的规定画法
• 牙顶用粗实线表示 (外螺纹的大径线，内螺纹 的小径线)。 • 牙底用细实线表示 (外螺纹的小径线，内螺纹 的大径线)。 • 在投影为圆的视图上，表示牙底的细实线圆只 画约3/4圈。
外螺纹画法大径线画粗实线倒角圆不画小径圆约画34圈aa螺纹终止线画一小段剖面线画到大径线小径线画细实线且画到倒角内小径085d螺纹终止线画粗实线螺纹终止线小径线画粗实线倒角圆不画剖面线画到小径线即粗实线位置
内外螺纹配合的五大要素：
牙型 螺纹的直径 （大径，小径，中径） 线数 导程与螺距 螺纹旋向
0.3d
• 螺纹终止线用粗实线表示。
• 不论是内螺纹还是外螺纹，其剖视图或断面图 上的剖面线都必须画到粗实线。
• 当需要表示螺纹收尾时，螺尾部分的牙底线 与轴线成30°。
外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
小径≈0.85d
螺纹终止线 画粗实线
外螺纹剖视画法：
A
小径圆约画3/4圈 A－A
螺纹紧固件装配图的画法 (１) 螺栓装配图的简化画法
螺钉、螺栓的画法 PPT课件
二、滚动轴承的基本代号
表示内径： d＝ 06 × 5＝ 30mm 表示直径系列（指相同内径尺寸的轴承有不同的外径尺寸）和 宽度系列（相同内径、外径尺寸的轴承有不同的宽度尺寸） 表示类型：“ 6”—深沟球轴承；“ 3”—圆锥滚子轴承；
“5”—推力球轴承
三、滚动轴承的画法
1. 深沟球轴承的画法 2. 推力球轴承的画法 3. 圆锥滚子轴承的画法
四、 半圆键联结的画法
b
b
b
L
五、 钩头楔键联结的画法
8-3 销
销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接 与定位.，开口销与槽型螺母配合使用，起防松的 作用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
机械制图螺钉螺栓的画法
双头螺柱旋入长度
1.5d 0.2d
d 0.2d
d
5. 螺钉头的画法
0.8d 0.4d
1.5
90°
0.25d 0.5d 13
6. 钻孔、螺孔常用的连接件有螺栓、螺母、垫圈，它用与被连接件都不太厚,能加工成通孔,且要 求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
2. 圆柱螺旋压缩弹簧的画法
弹簧在平行于轴线的投影面上的视图中，各圈的投影转向轮廓线画成直线；有效圈数在四圈以上 的弹簧，中间各圈可省略不画。当中间部分省略后，可适当缩短图形的长度。
在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的 中心线画起。
在装配图中，弹簧被剖切时，如弹簧钢丝（简称簧丝）断面的直径，在图形上等于或小于2mm 时，断面可以涂黑表示。
机械制图螺钉螺栓的画法
第八章 紧固件和常用件
8-1 螺纹紧固紧件 8-2 键 8-3 销 8-4 齿轮 8-5 滚动轴承 8-6 弹簧
基本要求
１．掌握螺纹及螺纹连接的规定画法和标注方法。 ２．掌握螺纹连接件的规定画法和标记方法。 ３．掌握螺栓连接、双头螺柱连接和螺钉连接的规定画法。 ４．掌握键、销及其联结的规定画法． ５．掌握直齿圆柱齿轮及其配合的规定画法。 ６．掌握滚动轴承的规定画法。 ７．掌握弹簧的规定画法。
公称直径d＝10mm，公称长 度l＝60mm，材料为35钢， 热处理硬度28－38 HRC，表 面氧化处理的A型圆锥销： 销 GB/T 117 10×60
公 称 直 径 d＝mm， 长 度 l＝ 50mm， 材 料 为 低 碳 钢 ， 不 经表面处理的开口销； 销 GB/T 91 5×50
螺钉螺栓的画法PPT课件
dA
A/2 A/2
D
画法
滚动轴承是标准件，在装配图中通常采用 简化画法(比例画法）。
主要参数
d (内径) D (外径) B (宽度)
d、D、B 根据轴承代号 在画图前查标准确定。
B
B/2
60º
深沟球轴承简化画法
1. 深沟球轴承的画法
B B/2
60°
A A/2 D
A/2
A
d
2. 推力球轴承的画法
齿轮啮合区放大图
齿轮啮合区放大图
径向剖视图啮 合区放大图
端面视图啮合 区放大图
8-5 滚动轴承
一、滚动轴承的结构 二、滚动轴承的基本代号 三、滚动轴承的画法
一、滚动轴承的结构
滚动轴承的种类很多，但其结构大体相同。一 般由外（上）圈、内（下）圈和排列在内 （上） 、外（下）圈之间的滚动体（有钢球、圆柱滚子 、圆锥滚子等）及保持架四部分组成。一般情况 下，外圈装在机器的孔内，固定不动；内圈套在 轴上，随轴转动。
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
2. 螺钉连接的比例画法
3. 紧定螺钉连接画法
8-2 键
键的作用:键用于连接轴和 轴上的传动件（如齿轮、皮 带轮等）,使轴和传动件不 发生相对转动，以传递扭矩 或旋转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法
绘制螺栓连接图

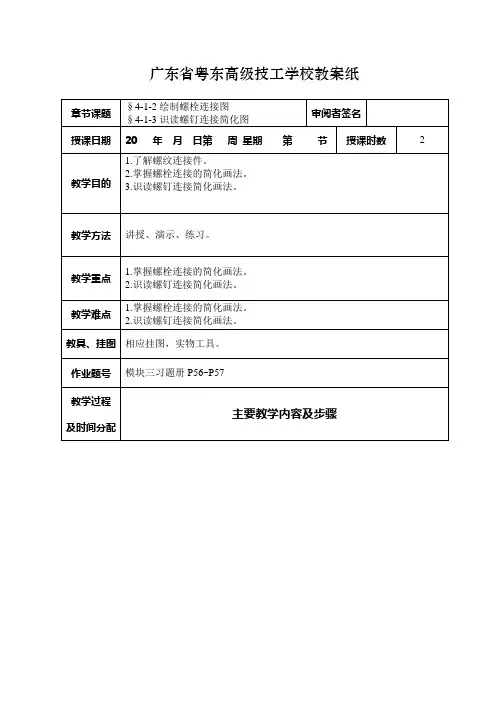

广东省粤东高级技工学校教案纸§4-1-2绘制螺栓连接图师生致礼、点名、检查学生学习准备情况、使学生集中注意力上课。
复习：内、外螺纹的绘制方法及注意事项。
螺栓用来连接两个不太厚并能钻成通孔的零件，并与垫圈、螺母配合进行连接。
由于螺栓连接件都是标准件，因此，只需在装配图中画出连接图即可。
相应螺栓连接中的螺栓、螺母、垫圈、查阅有关国家标准即可确定其结构和尺寸。
一般用于被连接件不太厚，适合钻成通孔的情况，其长短取决于被连接零件的厚度。
图1-1 螺栓连接主要教学内容及步骤及时间分配1.螺栓连接的组成如图1-1所示，螺栓连接由螺栓、螺母和垫圈组成，连接两个被连接件。
2.螺栓连接的画法螺栓在装配图中常采用比例画法（标准画法）或简化画法。
用比例画法画螺栓连接的装配图时，应注意以下几点：1）两零件的接触表面只画一条线，并不得加粗。
凡不接触的表面，不论间隙大小，都应画出间隙（如螺栓和孔之间应画出间隙）。
2）剖切平面通过螺栓轴线时，螺栓、螺母、垫圈可按不剖绘制，仍画外形。
必要时，可采用局部剖视。
3）两零件相邻接时，不同零件的剖面线方向应相反，或者方向一致而间隔不等。
a.六角螺栓的比例画法b.六角螺母和垫圈的比例画法图1-2 螺栓连接件的比例画法及时间分配主要教学内容及步骤图1-3螺栓连接件（简化画法）3.识读螺栓连接标记标记格式：标准件的名称—标准代号—规格尺寸（1）螺栓螺栓规格尺寸为螺纹规格d×公称长度L如：d=M12 L=80mm GB/5782-2000标记为：螺栓 GB/T5782 M12×80比例画法：为了画图方便，除了公称长度L需要计算后，参考长度标准选定外，其它各部分尺寸都取与螺纹大径d（或D）成一定的比例画出。
图1-4 螺栓比例画法0.72L(由设计决2d及时间分配 主要教学内容及步骤§4-1-3识读螺钉连接简化图螺钉连接多用于受力不大,被连接件之一较厚且经常拆卸的情况。
第十二讲 螺纹紧固件螺纹连接画法PPT课件
(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24
《机械制图》螺钉连接装配图的画法
ME纹紧固连接装配图的画法
螺纹紧固连接装配图的画法
1 2 3
3
螺栓连接 双头螺柱连接
螺钉连接
螺纹紧固连接装配图的画法 3、螺钉连接
连接螺钉连接的画法
光孔
不通的螺纹孔
螺钉连接过程
4
螺纹紧固连接装配图的画法
3、螺钉连接
连接螺钉连接的画法
开槽圆柱头螺钉画法 （非全螺纹）
开槽圆柱头螺钉 画法（全螺纹）
螺纹终止线一定 要在结合面以上，
以示拧紧
沉头孔
与双头螺 柱连接画 法相同
开开槽槽向向右右 倾倾斜斜4455°°
除了槽口倾 斜，按实际 投影画出
5
螺纹紧固连接装配图的画法
3、螺钉连接
开槽沉头螺钉画法 （全螺纹）
半圆头螺钉画法 （非全螺纹）
锥形沉头孔与螺 钉头部角度一致
除了槽口倾斜， 按实际投影画出
6
螺纹紧固连接装配图的画法
3、螺钉连接
紧定螺钉连接的画法
支紧
骑缝
7
螺纹紧固连接装配图的画法
小结：
1、掌握螺纹及螺纹旋合画法 2、掌握螺纹紧固件的画法 3、掌握连接装配画法的规定
8
谢谢观看
Thanks for looking
内外螺纹的规定画法
内外螺纹的规定画法 GE GROUP system office room 【GEIHUA16H-GEIHUA第8章标准件与常用件一、本章重点：1．内、外螺纹的规定画法及内外螺纹旋合的画法；2．螺纹的代号含义及标注；标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。
常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。
8.1 螺纹及螺纹紧固件8.1.1 螺纹内、外螺纹连接时，以上要素须相同，才可旋合在一起。
螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。
三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。
3．螺纹的分类连接螺纹：三角形牙型的普通螺纹。
传动螺纹：梯形螺纹、锯齿型螺纹和方型螺纹。
4．螺纹的规定画法（3）非标准螺纹的画法：对于标准螺纹只需注明代号，不必画出牙型，而非标准螺纹，如方牙螺纹，则需要在零件图上作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图。
M——螺纹代号（普通螺纹）10——公称直径10mm1——螺距1mm（细牙螺蚊标螺距，粗牙螺纹不标）LH——旋向左旋（右旋不标注）5g——中径公差带代号（5g）6g——顶径公差带代号（6 g）S——旋合长度代号（短旋合长度）螺纹的旋合长度有三种表示法：L—长旋合长度；N—中等旋和长度；S—Tr40×14（p7）LH-8e-LTr40——梯形螺纹，公称直径40mm14（p7）——导程14mm螺距mmLH——左旋8e——中径公差带代号L——长旋合长度如果是单线只标注螺距，右旋不标注，中等旋合长度不标注。
8.1.2 螺纹紧固件图8.9 螺栓连接的画法图8.10螺柱连接的画法图8.11 螺钉连接的画法8.2 键连接与销连接8.2.1 键连接键连接就是用键将轮子与轴连接在一起转动，起传递扭矩的作用。
螺栓螺栓连接演示
螺纹紧固件键销滚动轴承弹簧齿轮标准件:结构形式、尺寸大小、表面质量、表示方法均已标准化的零(部)件。
例如，螺纹紧固件、键、销、滚动轴承和弹簧等。
标准件使用广泛，并有专业厂生产。
常用件:应用广泛，结构定型，某些部分的结构形状和尺寸已标准化，在制图中有规定画法的零件，如齿轮、花键、焊接件等。
螺纹紧固件螺纹紧固件的种类及用途螺纹紧固件的标记螺纹紧固件的画法螺纹紧固件连接的画法螺纹紧固件的种类及用途常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。
六角头螺栓双头螺柱开槽沉头螺钉开槽圆柱头螺钉内六角圆柱头螺钉紧定螺钉六角螺母六角开槽螺母圆螺母平垫圈弹簧垫圈圆螺母用止动垫圈螺栓、螺柱和螺钉都是在圆柱表面上制出螺纹，起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。
螺栓螺栓连接演示点击播放螺柱用于被连接零件之一较厚或不允许钻成通孔的情况。
螺柱螺柱连接演示点击播放螺钉用于不经常拆卸和受力较小的连接中，按用途可分为连接螺钉和紧定螺钉。
连接螺钉螺钉连接演示点击播放紧定螺钉起定位、固定的作用。
螺母是和螺栓、螺柱等一起进行连接的。
垫圈一般放在螺母下面，可避免旋紧螺母时损伤被连接零件。
弹簧垫圈可防止螺母松动脱落。
螺栓螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例图例名称及标准编号标记示例六角头螺栓GB/T 5782—2000螺纹规格d =M 12、公称长度l =80mm 、性能等级为常用的8.8级、表面氧化、产品等级为A 级的六角头螺栓：完整标记：螺栓GB/T 5782—2000-M 12×80-8.8-A -O简化标记：螺栓GB/T 5782M 12×80（常用的性能等级在简化标记中省略，以下同）螺纹紧固件的标记图例名称及标准编号标记示例双头螺柱GB/T 898—1988 (b m=1.25d )螺纹规格d =M 12、公称长度l =60mm 、性能等级为常用的4.8级、不经表面处理、b m =1.25d 、两端均为粗牙普通螺纹的B 型双头螺柱：完整标记:螺柱GB/T 898—1988-M 12×60-B -4.8简化标记:螺柱GB/T 898M 12×60当螺柱为A 型时，应将螺柱规格大小写成“AM 12×60”开槽圆柱头螺钉GB/T 65—2000螺纹规格d =M 10、公称长度l =60mm 、性能等级为常用的4.8级、不经表面处理、产品等级为A 级的开槽圆柱头螺钉：完整标记:螺钉GB/T 65—2000-M 10×60-4.8-A简化标记:螺钉GB/T 65M 10×60图例名称及标准编号标记示例开槽长圆柱端紧定螺钉GB/T 75—1985螺纹规格d =M 5、公称长度l =12mm 、性能等级为常用的14H 级、表面氧化的开槽长圆柱端紧定螺钉：完整标记：螺钉GB/T 75—1985-M 5×12-14H -O 简化标记：螺钉GB/T 75M 5×121型六角螺母GB/T 6170—2000螺纹规格D =M 16、性能等级为常用的8级、不经表面处理、产品等级为A 级的1型六角螺母：完整标记：螺母GB/T 6170—2000-M 16-8-A 简化标记：螺母GB/T 6170M 16图例名称及标准编号标记示例平垫圈GB/T 97.1—2002标准系列、规格为10mm 、性能等级为常用的200HV 级、表面氧化、产品等级为A 级的平垫圈：完整标记：垫圈GB/T 97.1—2002-10-200HV -A -O简化标记：垫圈GB/T 97.110（从标准中查得，该垫圈内径d 1为φ10.5mm ）标准型弹簧垫圈GB/T 93—1987规格为16mm 、材料为65Mn 、表面氧化的标准型弹簧垫圈：完整标记：垫圈GB/T 93—1987-16-65Mn-O 简化标记：垫圈GB/T 9316（从标准中查得，该垫圈的d 最小为Φ16.2mm ）螺纹紧固件的画法1．查表法按国家标准规定的数据画图。
螺栓连接装配图的画法课件
03
螺栓连接装配图的绘制技巧
选择合适的视图比例
确定合适的视图比例
在绘制螺栓连接装配图时，选择合适的视图比例非常重要。根据装配体的尺寸和复杂程度，选择适当的比例尺，以便在图纸 上清晰地表示各个零件的相对大小和位置。常用的比例尺有1:1、1:2、1:5、1:10等，具体选择应根据实际情况而定。
总结词：基础入门
总结词：基础入门
实例二：复杂螺栓连接装配图
总结词：进阶提高
VS
详细描述：在掌握了基础入门实例后 ，进一步介绍复杂螺栓连接装配图的 绘制方法。通过一个复杂的螺栓连接 装配图示例，讲解如何处理多个螺栓 连接、如何表示不同的连接关系以及 如何标注尺寸和技术要求等。
实例三：标准件螺栓连接装配图
总结词：标准规范
详细描述：介绍按照国家标准或行业规范绘 制螺栓连接装配图的方法。通过一个标准件 螺栓连接装配图示例，讲解如何使用标准件 符号、如何标注标准件规格和如何遵循相关
标准规范等。
感谢您的观看
THANKS
注意零件之间的相对位置与装配关系
明确零件间的相对位置与装配关系
在绘制螺栓连接装配图时，应特别注意零件之间的相对位置和装配关系。通过合理的布局和标注，清 楚地表示出各个零件在三维空间中的相对位置，以及它们之间的连接方式和装配关系。这样可以确保 图纸的准确性和可读性，方便后续的装配和维修工作。
合理使用剖视图和局部视图
螺栓连接装配图的画法课 件
目录
• 螺栓连接基础知识 • 螺栓连接装配图的绘制步骤 • 螺栓连接装配图的绘制技巧 • 螺栓连接装配图中的常见问题与解决方案 • 螺栓连接装配图实例分析
01
7-2 螺纹紧固件及其连接的画法
0.8D
0.25d
0.5d
b m+0.5d δ 1
螺柱连接的画法
22Dd
11..55dd
1
dd
螺柱连接的画法
LL
bbmm 22dd
ma
h L
螺柱的公称长度 按下式计算：
L=δ1+h+m+a a=0.3d
查标准，选取与接近的 标准长度值为螺柱标记 中的公称长度。
旋入端的长度bm与被旋 入零件的材料有关：
单个螺纹紧固件的近似画法
螺栓连接的画法
(1) 螺栓公称长度L应按下式估算：
式中
L=δ1+δ2+b + H +a
δ1，δ2——被连接零件的厚度； a=(0.3～0.4)d， d为螺栓的公称直径
b = 0.15d
H = 0.8d
(2) 图中其他尺寸与d的比例关系为：
d0 = 1.1 d R = 1.5 d
画法注意事项—1
双头螺柱连接由双头螺柱、螺母、垫圈组成。双头螺柱连接多用 于被连接件之一太厚，不适于钻成通孔或不能钻成通孔的场合。
各部分比例尺寸与螺栓连接一致。
画法注意事项— 2
螺钉连接不用螺母，而将螺钉直接拧入被连接件的螺孔里。 螺钉连接适用于受力不大的零件间的连接（如外壳与机座的连 接）。各部分比例尺寸与双头螺柱连接一致。
四、简化画法
d
bm
0.5d
螺钉连接的画法
螺钉连接不用螺母，它一般用于 受力不大而又不需经常拆卸的地方。 被连接零件中一个加工出螺孔，另 一零件加工出通孔。装配图中 , 螺钉连接通常采用比例画法。
0.25d
0.5d
l
0.6d
螺柱连接装配图的画法
简化画出 螺纹简化到孔底
小结：画法 3、掌握连接装配画法的规定
8
谢谢观看
Thanks for looking
bm = 2d（GB/T900-1988）
5
3、双头螺柱连接
螺柱连接的比例画法及注意事项
结合面以上部 位画法与螺栓
连接一样 螺纹底孔末端应画出钻头钻孔留 下的角度，且螺纹一般不到孔底
6
弹簧垫圈开槽方 向与水平线倾斜
70°左右
旋入端的螺纹终 止线应与结合面 平齐，以示拧紧
2、双头螺柱连接
螺柱连接的简化画法
机械制图
MECHANICAL DRAWING
1 2 3
2
螺栓连接 双头螺柱连接
螺钉连接
目录
CONTENTS
螺纹紧固连接装配图的画法
2、双头螺柱连接
4
光孔
不通的螺 纹孔
双头螺柱连接过程
2、双头螺柱连接
双头螺柱旋入端长度bm
钢/ 青铜 铸铁
铝
bm = d（GB/T897-1988）
bm = 1.25d 或 bm = 1.5d（GB/T899-1988）
螺纹紧固件及其连接画法.pptx
第13页/共47页
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
2．比例画法
螺母查表画法
将螺纹紧固件各部分的尺寸（公称长度除外）都与 规格d（或D）建立一定的比例关系，并按此比例画图 称为比例画法。工程实践中常用比例画法。
第14页/共47页
螺纹紧固件的比例画法
名称
比例画法
螺栓
第15页/共47页
答案
第40页/共47页
按“ESC”键退出 over
7-2-1 螺纹紧固件连接画法的练习
答案
第41页/共47页
按“ESC”键退出 over
7-2-2 螺纹紧固件连接画法的练习
答案
第42页/共47页
按“ESC”键退出 over
7-3-1——螺纹紧固件连接
螺栓连接
螺柱连接
螺钉连接
组比
别
例
公 称每块
直
第20页/共47页
六角头螺栓连接画法
六角头螺栓 六角螺母 平垫圈
螺栓连接画图步骤
第21页/共47页
双头螺柱连接画法
第22页/共47页
双头螺柱 六角螺母 弹簧垫圈
开槽圆柱头螺钉连接画法
开槽圆柱头螺钉
第23页/共47页
开槽沉头螺钉连接画法
开槽沉头螺钉
第24页/共47页
螺纹紧固件公称长度 l 的确定
简化标记：垫圈 GB/T 97.1 10 （从标准中查得，该垫圈内径d1为 φ10.5 mm）
规格为16mm、材料为65Mn、表 面氧化的标准型弹簧垫圈：
完整标记： 垫 圈 GB/T 93—1987-16-65Mn-
O 简化标记：垫圈 GB/T 93 16
（从标准中查得，该垫圈的d最小为 Φ16.2 mm）
螺丝、螺栓、螺钉的CAD画法
（1）画法
视图
剖视图
（2）在装配图中，被弹簧挡住的结构一般不画出
（3） 在装配图中，簧丝直径在图形上等于或 小于2mm时弹簧的画法
三、螺旋压缩弹簧作图步骤
2
本
章
结
束
谢 谢！
1.圆柱螺旋压缩弹簧的术语和尺寸关系
圆柱螺旋压缩弹簧由钢丝绕 成，一般将两端并紧后磨平，使 其端面与轴线垂直，便于支承。 并紧磨平的若干圈不产生弹性 变形称为支承圈。 通常支承圈 圈数有1.5、２、2.5三种 。 弹簧中参加弹性变形进行有效 工作的圈数，称为有效圈数 。 弹簧并紧磨平后在不受外力情况 下的全部高度，称为自由开口销
二、 销的用途
起定位作用
起联接作用
三、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30 公称直径d＝10mm，公称长度l ＝60mm，材料为35钢，热处 理硬度28－38 HRC，表面氧化 处理的A型圆锥销： 销 GB/T 117 10×60
开槽沉头螺钉 GB/T 68—2000 开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985 标准型弹簧垫圈 GB/T 93—1987
三、常用螺纹紧固件的比例画法
2. 螺柱连接的比例画法
3. 螺柱连接的简化画法
六、螺钉连接画法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
L0
L
h
h=0.7d
右侧图中正六边形内的圆和圆弧的含义？
精选ppt
6
③ 平垫圈
b
b=0.15d
2.2d 1.1d精选源自pt平垫圈7通过螺栓轴线剖切螺栓、 螺母、垫圈按不剖画
相邻的不接触表面 画两条线
不同的零件剖面线 要不一致 相邻的接触表面只 画一条线
螺栓连接比例画法
精选ppt
与主视图相比，左 视图有什么不同8？
螺母
螺栓连接常用的紧固件
有螺栓、螺母、垫圈。它用
于被连接件都不太厚，能加
垫圈
工成通孔且要求连接力较大
的情况。
螺栓
连接过程：先在被连
接零件上加工螺栓孔，孔
径应大于螺栓直径，将螺 栓插入螺栓孔中，放上垫 圈，旋紧螺母，即完成螺
试根据图片及
视频简单描述螺栓 连接的过程？
栓连接。
精选ppt
3
三、螺栓连接的画法
精选ppt
13
五、课后作业
《机械制图习题册》 P118
精选ppt
14
精选ppt
15
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
10
例1：指出下列螺栓连接中的错误
正确画法
32 1
➢ 两相邻零件的剖面线方向应相反。
➢ 螺栓与光孔之间应画出间隙。
➢ 应画出螺纹段及螺精选纹pp终t 止线。
11
例2：按简化画法，补全螺栓连接图中的缺线
精选ppt
12
四、课堂小结
（1）螺栓连接的过程 （2）螺栓连接的画法
①比例画法 ②画法的规定 ③螺栓连接的公称直径及尺寸标注
螺栓连接的画法
精选ppt
1
一、复习提问
（1）常用的螺纹紧固件有哪些？ 螺栓、螺柱、螺钉、紧定螺钉、螺母和垫圈
（2）螺纹紧固件按照其连接形式可分为？ 螺栓连接、螺柱连接、螺钉连接
（3）螺栓 GB/T 5782-M10×45 的含义？
螺栓公称直径d＝10mm，公称长度45mm
精选ppt
2
二、螺栓连接的过程
1、比例画法：
画螺纹连接图时，各部分尺寸均与公称直径 （d）建立了一定的比例关系，按这些比例 关系绘图的画法。
绘制螺纹紧固件连接时，通常采用比例画法
精选ppt
4
① 六角螺母
2d
H
H=0.8d
d 0.85d
如何绘制正六边形？
正六边形中的圆和精圆选pp弧t 的含义？
5
② 六角头螺栓
0.1dX45°
d 0.85d
2、画螺纹紧固件连接规定
精选ppt
9
螺母 垫片
2.2d 1.1d 被连接零件 1.1d d
螺栓
2d
2d
0.7d
L
0.8d
0.15d
δ1 δ2 a
bH L
螺栓的公称长度按 下式计算: L=δ1+δ2+b+H+a 其中：a=0.3d
b=0.15d H=0.8d
查标准，取最接近 的标准长度值。
螺栓连接精选尺p寸pt 及标注
