ic卡消费机快速使用说明

合集下载

IC卡充值机使用说明书(最新)

IC 卡充值机使用说明书IC卡充值机使用说明书1、开机后显示“PL”，放入授权卡即进入工作状态显示“0.00”2、充值，放入用户卡输入充值金额再按确认健即可（余额显示栏上显示此用户的余额）3、误充处理（即减去用户卡内的金额），按设置和“9”两健再放入授权卡，显示“-0.00”时放入用户卡输入要扣除的金额后按确认键即可,每次只能进行一次。

4、设置费率卡按“设置”和7键，系统会显示“FL”然后把费率卡放在感应区，系统会显示“A”，这时输三位数字，不超过255；接下来系统会显示“b”，输入三位数字，不超过255；接下来系统会显示“D”，输入三位数字，不超过255；A和B是一组，A表示扣费金额，B表示水表输出的脉冲（流量控制模式），或者间隔时间（时间控制）。

A和B是一组，A表示扣费金额；B表示水表输出的脉冲（流量控制模式），或者问题隔时间（时间控制，单位间隔0.25秒）。

C和D是一组，C表示金额，D表示水表输出的脉冲，（流量控制模式），或者间隔时间（时间控制，单位间隔0.25秒）。

费率设置成功后会“嘀”的一声报警，失败会报警（E----16），设置成功后把“费率卡”放在水控中感应2秒钟即可把费率程序写到水控中。

5、充值机清零按两次“+”号健，再按“F1、F2、F3”三健后再按“确认”健后，放入“清零卡”后即可清除充值机内的充值金额，按“查询”健，显示金额为“0.00”注：1、一体流量热水水控中的“b”的脉冲数中，2个脉冲表示为1升水。

2、饮水机水控中的“b”的脉冲数中，58个脉冲数表示为1升水。

举例说明：1、一体机热水设置说明；（1）无限量使用0.3元每桶热水的收费标准，（每桶水按20升/桶计算）设置如下：把收费标准换算成“元/升”，即0.3元÷20升=0.0015元/升：水控的收费精确度为分，不能精确到厘钱，则要把1.5分换算成最小整数，1.5分×2=3分，表示每2升水扣3分钱。

则把“A”设置成“003”就可以了，“b”设置成“004”表示4个脉冲2升水。

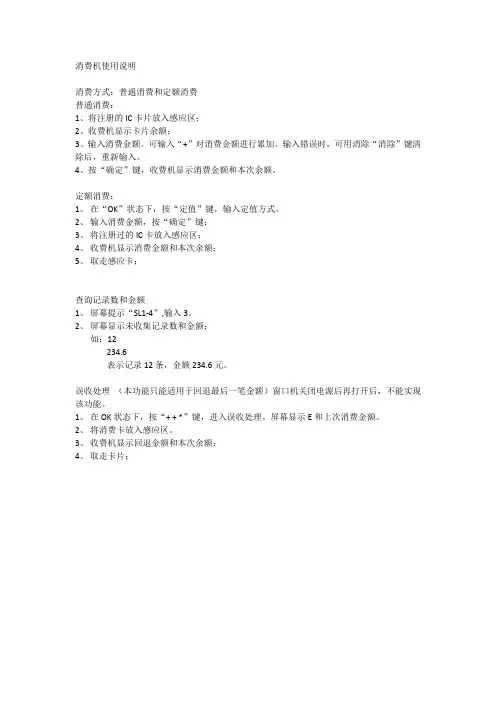

消费机常用操作说明

消费方式：普通消费和定额消费普通消费：1、将注册的IC卡片放入感应区；2、收费机显示卡片余额；3、输入消费金额。

可输入“+”对消费金额进行累加。

输入错误时，可用消除“消除”键清除后，重新输入。

4、按“确定”键，收费机显示消费金额和本次余额。

定额消费：1、在“OK”状态下，按“定值”键，输入定值方式。

2、输入消费金额，按“确定”键；3、将注册过的IC卡放入感应区；4、收费机显示消费金额和本次余额；5、取走感应卡；查询记录数和金额1、屏幕提示“SL1-4”,输入3。

2、屏幕显示未收集记录数和金额；如：12234.6表示记录12条，金额234.6元。

误收处理（本功能只能适用于回退最后一笔金额）窗口机关闭电源后再打开后，不能实现该功能。

1、在OK状态下，按“+ + *”键，进入误收处理。

屏幕显示E和上次消费金额。

2、将消费卡放入感应区。

3、收费机显示回退金额和本次余额；4、取走卡片；发卡单一开卡卡片管理——发卡1、确认读卡机是否连接正常；2、将未注册过的IC卡放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号。

3、填写注册信息：编号（点击下拉列表查询最后一个编号+1）、姓名、部门等信息；4、开卡是否直接充值？“存款”栏填写充值金额；5、确认上述信息无误，点击“发卡”6、弹出发卡成功显示栏。

改卡：卡片管理——改卡（注册信息出错后需更改卡片及数据库信息）1、确认读卡机是否连接正常；2、将需更改的IC卡，放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号，点击红色“放大镜”核实该卡的信息是否有误。

3、修改改卡的数据库资料：视实际数据情况分别修改：编号、姓名、部门等资料信息；4、确认修改资料正确，点击“改卡”；5、弹出改卡成功显示栏。

退卡：卡片管理——退卡（人员离职或其他情况导致需退卡情况）1、确认读卡机是否连接正常；2、将需更改的IC卡，放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号，点击红色“放大镜”核实该卡的信息是否有误。

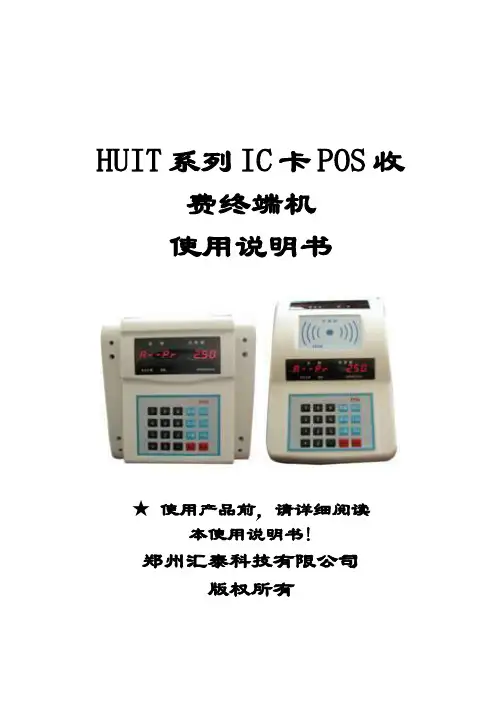

HUIT系列IC卡POS收费终端机

它采用高性能的中央处理器、大容量Flash存储器、大屏幕高亮度LED显示器，具有使用方便、可靠性高、数据存储量大的优点。

代替了传统的用现金、磁卡、接触式IC卡、光电卡等消费的方式，用户消费时只需在感应区的有效距离内出示卡，消费机认可后便可进行消费。

方便管理人员统计和管理消费情况，实现了消费数据采集、数据统计和信息查询的自动化，可广泛应用于食堂、餐厅等消费场所。

2.产品特点1.操作简单、快捷。

双面显示屏，操作人员和用户可同时查看显示内容，直观明了。

2.存储容量大，方便用户存储各种数据。

3.采用薄膜键盘，适合食堂潮湿、油腻环境使用。

4.联网时由系统软件设置日期、时间。

5.具有灵活的消费方式，如计算消费方式、简易消费方式、自动消费方式。

6.可允许系统管理软件发行6万张卡，同时挂失1万张卡。

7.采用非接触式IC卡，与磁卡、接触式IC卡相比，具有免接触、使用方便、更高的保密性和可靠性等优点，并具有多分区宜于实现一卡多用。

3.技术参数1.存储器容量512K 字节，可存储3万人次的就餐数据。

2.读写时间小于0.3秒。

3.内部电池保护数据，可保证数据在停电的状态下三年不丢失。

4.封闭防潮、防油污结构，适合食堂恶劣环境。

5.操作温度：-10℃ -- +50℃6.体积：320mm×170mm×140mm。

7.重量：1200g8.电源：220V/50HZ,功耗小于3瓦。

9.工作频率：13.56MHZ10.操作距离:15mm--50mm以内11.通讯方式： 485通讯4.消费机配置1.电脑一台，要求带USB接口，带9针串口；2.消费机若干台；B线及USB口IC读卡器一套；4.485通读器一个，两芯屏蔽线。

消费机操作说明(V20)

消费机操作说明(V20)产品概述消费机是一种方便快捷的自助式消费设备，具有存款、取款、转账、缴费等多种功能，操作简单方便，能满足广大用户在日常生活中的消费需求。

本文档主要介绍消费机的操作方法，包括如何查询余额、存款、取款、转账、缴费等环节。

开机与登录1.按下消费机上方的电源键，等待启动界面出现。

2.在启动界面上，输入登录账号和密码，然后点击“登录”按钮进入消费机主界面。

如果您还没有账号，请前往柜台或银行网点开户。

查询余额在消费机主界面中，您可以看到左上角的余额显示区，它用于显示当前账户余额。

要查询余额，请按照以下步骤操作：1.点击主界面中的“余额查询”按钮。

2.在弹出的页面中，输入您的账户密码，然后点击“确认查询”。

3.等待数秒后，您会看到余额信息显示在屏幕上。

存款要在消费机上存款，请按照以下步骤操作：1.点击主界面中的“存款”按钮。

2.在弹出的页面中，输入您要存入的现金金额。

3.把现金放入机器的存款口中，等待机器数秒后就可以看到存款成功的提示。

取款要在消费机上取款，请按照以下步骤操作：1.点击主界面中的“取款”按钮。

2.在弹出的页面中，输入您要取出的金额和账户密码。

3.接着，把取款卡插入机器的读卡器中。

4.根据机器指示，在屏幕上选择您要取出的金额。

5.接着，从取款口取出现金和取款卡。

注意：如遇机器故障或是忘记密码等情况，请您与柜台或银行客服联系处理。

转账要在消费机上进行转账，请按照以下步骤操作：1.点击主界面中的“转账”按钮。

2.在弹出的页面中，输入要转账的金额、收款人账号和收款人姓名。

3.点击“确认转账”。

4.接着，在弹出的页面中输入您的账户密码，并确认转账信息。

5.等待数秒后，您会看到转账成功的提示。

缴费要在消费机上进行水电气费等缴费，请按照以下步骤操作：1.点击主界面中的“缴费”按钮。

2.在弹出的页面中，选择您要缴纳的费用种类。

3.输入您所欠费用的金额和账户密码。

4.确认信息后，选择支付方式（支持信用卡、储蓄卡、支付宝等网上支付方式）进行缴费。

IC卡消费机说明书样本

目录第一章产品简介1.1 产品概述1.2产品结构示意图1.3产品特点第二章技术参数第三章设备操作说明3.1 网络拓扑图3.2 消费机操作说明第四章软件操作说明第五章问题集及解决方法一、产品介绍1.1产品概述POS-IC-485-01消费机是我公司自主研发的简易化、智能化的新型消费机, 广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合, 实现交易和结算的电子化、智能化, 提高管理效率和完善管理手段, 是校园、企业一卡通系统的主要组成部分。

易装易用免培训的设计理念, 最大限度地降低日常维护成本, 不但让经销商、工程商朋友省时省心, 同时也给使用者一个全新的使用体验。

1.2产品结构示意图1.3 产品特点:◆数据传输: RS-485实时联网传输方式; U盘定时采集消费记录与下传参数设置方式; ( 可选)◆已存记录查询: 具备脱机按键查询消费总额, 消费累计次数, 最后一餐的消费时间;◆刷卡记录查询: 具备脱机按键查询设备上所有消费过的卡号及其消费餐次,消费金额, 卡内余额;◆记录保存: 采用固化芯片储存方式储存, 断电不会丢失数据;◆消费卡余额查询: 显示姓名, 卡号, 余额, 累计消费金额及次数;◆消费模式: 普通消费, 定额消费, 快捷键方式消费, 每餐计次消费;◆消费时段: 早餐时段, 中餐时段, 晚餐时段, 夜宵时段;◆遏制恶意消费: 当日最大消费金额限制, 当日最大消费次数限制, 超额密码消费限制;◆卡有效期: 可设定消费卡的使用期限;◆卡类型: 可设定8种类型的消费卡, 可针对设备设置允许消费的类卡;◆个性设置: 可自己设定开机文字显示, 待机LOGO画面显示( 128*32黑白像素图片) , 售后服务热线显示( 128*64黑白像素图片) ;二、技术参数2.1 双面128*64四行中文液晶图形显示;2.2 发卡容量: 65536张卡或更多。

2.3 刷卡记录容量: 50000条。

IC消费机使用手册

感应卡消费机使用手册目录第一章、前言---------------------------------------------------------------------------------2-2 第二章、产品简介---------------------------------------------------------------------------2-2 第三章、包装清单---------------------------------------------------------------------------2-2 第四章、产品性能参数---------------------------------------------------------------------3-3 第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7 第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户,真诚感谢您选用本公司的产品,在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

IC消费机使用手册.

感应卡消费机使用手册目录第一章、前言---------------------------------------------------------------------------------2-2第二章、产品简介---------------------------------------------------------------------------2-2第三章、包装清单---------------------------------------------------------------------------2-2第四章、产品性能参数---------------------------------------------------------------------3-3第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户, 真诚感谢您选用本公司的产品, 在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

IC卡消费机说明书

目录第一章产品简介1.1 产品概述1.2产品结构示意图1.3产品特点第二章技术参数第三章设备操作说明3.1 网络拓扑图3.2 消费机操作说明第四章软件操作说明第五章问题集及解决方法一、产品介绍1.1产品概述POS-IC-485-01消费机是我公司自主研发的简易化、智能化的新型消费机，广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合，实现交易和结算的电子化、智能化，提高管理效率和完善管理手段，是校园、企业一卡通系统的主要组成部分。

易装易用免培训的设计理念，最大限度地降低日常维护成本，不仅让经销商、工程商朋友省时省心，同时也给使用者一个全新的使用体验。

1.2产品结构示意图1.3 产品特点：◆数据传输：RS-485实时联网传输方式；U盘定时采集消费记录与下传参数设置方式；（可选）◆已存记录查询：具备脱机按键查询消费总额，消费累计次数，最后一餐的消费时间；◆刷卡记录查询：具备脱机按键查询设备上所有消费过的卡号及其消费餐次，消费金额，卡内余额；◆记录保存：采用固化芯片储存方式储存，断电不会丢失数据；◆消费卡余额查询：显示姓名，卡号，余额，累计消费金额及次数；◆消费模式：普通消费，定额消费，快捷键方式消费，每餐计次消费；◆消费时段：早餐时段，中餐时段，晚餐时段，夜宵时段；◆遏制恶意消费：当日最大消费金额限制，当日最大消费次数限制，超额密码消费限制；◆卡有效期：可设定消费卡的使用期限；◆卡类型：可设定8种类型的消费卡，可针对设备设置允许消费的类卡；个性设置：可自己设定开机文字显示，待机LOGO画面显示（128*32黑白像素图片），售后服务热线显示（128*64黑白像素图片）；二、技术参数2.1 双面128*64四行中文液晶图形显示；2.2 发卡容量：65536张卡或更多。

2.3 刷卡记录容量：50000条。

2.4 功耗<0.2W，平均电流<60mA，峰值电流<110mA。

2.5 使用环境：工作温度-20~80℃。

IC消费系统操作说明书

IC消费系统操作说明书IC消费系统操作说明书 (1)1.消费系统操作流程图 (2)2.基本参数设置 (2)2.1系统参数设置 (3)2.2餐厅资料设置 (4)2.3餐别资料设置 (5)3.人事信息设置 (6)3.1部门资料录入或导入 (6)3.2人事资料录入或导入 (7)4.设备登记 (9)5.机器设置 (11)6.发卡 (15)7.充值 (15)8.数据采集 (16)9.挂失管理 (16)10.离职管理 (18)11.附加功能 (20)1.消费系统操作流程图2.基本参数设置2.1系统参数设置1.系统参数-基本参数自动生成工号（递增）：新员工建立人事资料时，在人事资料里自动生成工号，并且每个新工号数字会自动递增1位。

工号长度：设置工号的位数。

（最大12位）；自动生成卡号（递增）：新员工建立人事资料时，在人事资料里自动生成卡号，并且每个新工号数字会自动递增1位。

卡号长度：设置卡号的位数。

建议设置为5－7位卡号，卡号最长不能超过1048575。

单据需要审核生效：考勤管理里面的事务登记的单据需要通过单据审核中心审核才有效。

启用部门权限：主要决定用户权限里的部门权限分配是否启动。

启用卡钟权限：主要决定用户权限里的卡钟权限分配是否启动。

2.系统参数-消费参数禁止使用补贴（充值时）：禁止充值时使用补贴功能；禁止修改超额密码：勾选此框，发卡时不允许修改超额密码，以消费超额密码菜单设置的密码为准。

累加补贴：启用此功能，在进行补贴充值时，下发本月补贴金额时，上个月未补贴的金额会与本月金额进行累加，例如：上月下发补贴100块，未补贴，本月再下发100块进去，此员工在本月中刷卡补贴时，就补贴了200块了。

每次消费最大金额：采集数据时，允许进入数据库的消费记录的最大金额，消费金额大于此金额时，将无法进入数据库，视为异常记录，建议此值设置大一点；卡上最大可能余额：充值时允许输入的充值最大金额；卡上允许的最大金额为：6553.5元。

ic卡消费机快速使用说明书

第一步：消费机的连接A.RS-485接线示意图：消费机网口插座B. USB通讯直接插线就可以使用（跟发卡器线通用）C. 网络通讯（连接路由器出来的网络）插上消费机，然后在消费机上设置好IP注：在消费机上设置IP按步骤操作：按功能→按2→按确定→按123→确定→按0→按5→按确定→输入IP→按确定第二步：发卡器的连接A.把发卡器用随机佩戴的USB插上连接电脑上B.插上发卡器后安装驱动，打开安装光盘点击驱动安装即可，成功安装在第三步：IC卡加密1.打开加密软件如下图：2. 点开如下图3.先点生成密码文件点开如下图填上用户名和密码（密码为12为字母或数字）好了点保存保存好了点退出4.点IC卡初始化如下图：选择好串口号（发卡器连接电脑的COM口）选择刚才生成的用户名后把IC卡放在发卡器上（要求IC卡是新的没使用过的）提示成功就表示卡已经加密好了，卡多可以点击提示成功换一张卡第四步：软件安装与设置选择软件安装（软件登陆密码默认：123）1. 软件授权打开软件【其他工具】菜单选择【导入管理卡信息】打开选择授权文件打开如下图：2. 点击高级设置设置消费机和发卡器的串口（设备管理器可以查看串口）如下图：3. 部门信息点【增加】输入部门信息即可4. 窗口机设置点【增加】输入信息即可第五步：新增用户打开【账户管理】如下图：点【新增】1.输入所要开设的新账户卡号（必须为5位数字例如：00001，卡号不能超过60000），根据客服不同的要求对卡片进行设置；2.选择卡类别：选择了卡类别可以进行不同的卡别限额、定次、打折操作3.选择有效期：选择卡的有效期后，卡片到设置好的时间了，卡片就不能消费需要管理员重新增加有效期4.号限制；如对卡片设置对某一台机号设置，则这张卡就不能在个机号上消费输完账户资料后按【保存】按钮，系统会提示如下图：点【YES】将信息写入一张IC卡内，点【NO】暂时不写入IC卡内，稍后再提交；点【YES】时，请确定读卡器与电脑的连线，及读卡器上是否有一张卡（IC卡内的金额为零）并且此卡不能为该系统中已使用的卡号和人员编号重复第六步：机器授权把消费机连接能通讯后点【机器读卡启用】如下图：实用文档文案大全消费机启用提示成功即可注明：以上说明为简单说明书如需要更详细的步骤请阅读整版【IC 消费机软件说明】2013.5.3。

三科达IC消费机老款使用说明

三科达IC消费机老款使用说明一、产品介绍三科达IC消费机是一种基于IC卡技术的智能消费设备，主要用于员工或学生的餐费、购物等消费记录和余额管理，具有安全、可靠、高效的特点。

该消费机采用了高度集成的电子元器件，具有较强的抗干扰能力和数据处理能力。

二、操作流程1.预存款：用户需要先在消费机上进行预存款，即将金钱充值至IC卡中。

具体操作为：将IC卡插入消费机的读卡器中，输入卡号和密码，选择充值金额，并将现金投入机内的投入口中，完成充值。

2.消费：用户在用餐或购物时，将IC卡放在消费机上的感应区域内，消费机会读取IC卡中的信息，并显示用户的余额。

用户选择消费项目，输入消费金额或选择固定金额，并确认消费。

消费机会扣除相应金额，并显示剩余余额。

3.查询余额：用户可以在消费机上查询自己的余额。

具体操作为：将IC卡插入消费机的读卡器中，选择查询余额功能，系统会自动显示用户的余额信息。

4.补充余额：当用户的余额不足时，可以在消费机上进行补充余额。

具体操作为：将IC卡插入消费机的读卡器中，选择补充余额功能，输入充值金额，并将现金投入机内的投入口中，完成充值。

三、注意事项1.消费机中IC卡的读写器部分非常敏感，请保持IC卡的表面清洁，并避免弯曲或刮擦卡面。

2.充值时请注意确认卡号和输入密码，避免错误操作导致充值失败。

3.消费机的感应区域为卡机的上方，放置IC卡时请将卡面朝上并接近感应区域。

4.用户在输入金额时，请仔细确认输入的金额与实际消费金额一致，避免错误消费。

6.消费机应放置在安全、干燥的环境中，避免受潮、受热或遭受损坏。

四、维护和保养2.经常清理消费机的外壳和按键，避免因灰尘或其他污物影响设备的正常使用。

3.如需搬迁或更换位置，应注意设备的稳定性和安全性，避免因挤压、摔落等造成设备损坏。

IC消费机简要操作说明及错误代码V1.4

IC消费机简要操作说明书V1.4一、消费机操作说明开机上电正常状态下屏幕先显示程序版本号和系统时间后进入设定的进入方式。

如果出现硬件错误，屏幕显示对应的错误号。

开机方式：直接进入，输入密码进入，操作员刷卡输入密码进入。

功能选择及刷卡消费(一)按A进入F1模式---直接消费方式,屏幕显示”F-1“(二)按B进入F2模式---定额消费方式, 屏幕显示”F-2“(三)按C进入F3模式---类别消费方式, 屏幕显示”F-3“(四)按D进入F4模式---各种查询方式, 屏幕显示”F-4“(五)按E进入F5模式---功能设置方式,屏幕显示”F-5“(六)按“功能”返回功能选择模式,屏幕显示”-------------“(七)按“取消”返回上级菜单按A进入F1消费模式---直接消费方式假设用户点了一份红烧排骨（5元），一份爆炒腰花（6.8元），两份三鲜汤（1.5元）和两碗米饭（0.5元），键盘输入如下：（必须份数在前，金额在后）屏幕右边显示消费额为15.8,左边显示：“--------”，表示等待刷卡，成功刷卡消费后，左边显示卡上剩余额，右边显示扣费金额。

如果刷卡不成功，出现错误提示。

按B进入F2模式---定额消费方式定额消费方式为每次刷卡为一个定值，由操作员输入，刷卡消费后过5秒（默认时间），不用操作员任何操作，就可自动进入再次刷卡状态，消费额为上次输入的消费额。

按C进入F3模式---类别消费方式(已经下载完菜单)假设用户点了一份红烧排骨（对应编号3），一份爆炒腰花（对应编号7），两份三鲜汤（对应编号12）和两碗米饭（对应编号1），键盘输入如下：（必须份数在前，编号在后）其他同F-1消费方式注：1.若要查询卡上余额，在F-1,F-2状态下（A +确认），输入确认即可刷卡查询卡上余额2.消费金额为0时，不产生消费记录，相当于卡片查询功能。

按D进入F4模式---各种查询方式1.输入查询当前时间如显示：08.10.01.15.15.3表示当前时间为:2008年10月1号15点15分星期三2.输入查询本机地址。

ic卡消费机硬件使用说明书解读

目录第一章产品简介... ........................ ..11.1 产品概述... ........................ ..11.2 规格参数... ........................ ..21.3 系统组成... ........................ ..2 第二章设备安装... ........................ ..32.1 消费机的安装... ................... (3)2.2 通讯接线方式与方法... ............. (3)2.3 安装布线注意事项... ................ .4 第三章初次使用流程... ................... (6)3.1 认识键盘... ........................ ..63.2 初次使用流程... ................... (7)3.3 初次使用设置... ................... (7)3.3.1 基本设置... .................. (7)3.3.2 建立人事资料并发卡... ........ ..10 第四章消费操作说明... ................... .114.1 普通消费... ....................... (11)4.2 定额消费... ....................... (12)4.3 菜单消费... ....................... (13)4.3 计次消费... ....................... (13)第五章设备提示代码说明... ............... ..155.1 消费错误提示代码... ............... ..15 第六章设备设置查询功能表... ............. .176.1 LED显示屏设置功能... .............. (17)6.2 液晶显示屏设置功能... ............. (17)6.3 查询功能... ....................... (18)第七章常见故障问答... ................... .21 第八章保修卡... ......................... ..231.1 产品概述非接触式 IC 卡消费管理系统是当前最先进的电子支付方式。

一卡通(IC消费模式)使用说明书

一卡通(IC模式消费)系统使用说明书目录一、说明 (2)连接设备 (2)二、安装发卡器 (2)三、设置部门 (2)四、员工登记 (5)（一）消费系统 (6)一、设备设置 (6)1、1、设置就餐时间和卡最大可存金额 (6)1、2、设置卡类型和工本费 (7)1、3、收款员管理 (7)1、4、登记设备 (8)消费类别说明： (9)二、消费操作使用 (10)2、1、开机 (10)2、2、消费操作 (10)三、日常管理操作 (11)四、消费纠错 (11)五、补贴 (14)5、1、准备补贴数据 (15)5、2、设置员工所对应的补贴机 (17)5、3、补贴发放 (18)5、4、下传补贴 (19)六、汇总功能 (20)6、1、卡操作汇总报表 (20)6、2、消费汇总统计 (20)七、收费机特定操作及报警提示说明表 (21)7、1、设置操作 (21)7、2、查询操作 (21)7、3、报警代码 (22)（二）考勤门禁系统 (23)一、设备登记 (23)设备类型及含义 (24)二、常用功能 (25)三、难点 (26)3、1、班段、班次 (26)3、2、加班设置 (27)3、3、“自动加班”的概念 (28)四、门禁方面 (29)4、1、无开门权限限制 (29)4、2、有开门权限 (29)4、3、按时段设置门禁权限 (31)4、3、1、开通时区设置 (31)4、3、2、门禁设定 (32)一、说明本说明书针对以IC消费模式（离线）使用，设备必须为使用IC卡的设备（考勤门禁机、收费机等）。

连接设备如下图连接设备：布线要求：1、对于485通讯，必须用带屏蔽层的双绞网线（一般是8芯），屏蔽层必须接转换器的地（GND）。

2、通讯线不要与其它强电线共用线槽。

要避开日光灯（因日光灯有镇流器，会产生电磁干扰）。

注意事项：8芯通讯线只用其中的两芯，其余6芯的线头不能互相短路，要分开包好，否则，收费机会显示“0123456789”，不能正常使用。

IC卡OPEN-MGH消费机说明书

OPEN非接触式IC卡消费管理系统V3.0硬件使用说明书二零零八年六月第一章产品概述一、消费机硬件功能介绍：1、消费机可联网操作使用，也可脱机使用；2、消费机操作简单快捷，读写卡时间小于0.3秒；3、每台收费机可存储16000条就餐记录，16000条挂失记录；4、轻触式按键，使用方便；5、采用RS485接口，通讯距离可达1200米。

二、技术指标：●波特率为9600BPS；●双面两行数码显示；●使用荷兰Phlips感应头；●可靠性高，工作范围宽；●挂式消费机：DC12V供电；台式消费机：AC220V供电；●温度：-20℃--70℃；●湿度：-10%--90%RH；●平均功耗：＜5W。

三、硬件安装：台式消费机带有AC220V插头，直接插220V交流电，挂式消费机随机配有电源，电源插220V交流电，输出直流插消费机上的两针插孔。

台式消费机和挂式消费机都采用标准RS485手拉手串联总线，通讯线采用0.5mm2四芯屏蔽双绞线.每条总线的线长不超过1200米（如超过1200米，请咨询解决方法）,消费机随配的DB3插头为通讯连接用，第1针和第2针分别为RS485A和RS485B,如下图所示：手拉手串联总线图示说明如下，两列中，右边为正确的走线方法。

整个总线中不能有交叉点，一根线串到底；左边是错误的连接方式，为星型。

每台主机的进线和出线两条屏蔽线的屏蔽层要连起来，整个总线屏蔽层两端(转换器一端和最后一台主机端)接大地；在总线终端(最后一台主机的RB485A,RS485B)横跨120欧左右的平衡电阻(120欧是常用值，具体阻值根据总线情况采取多次更换尝试的方法找出最佳平衡电阻使通讯稳定)，有可能需要200欧、300欧或更大，如下图所示：第二章消费机操作说明一、机器设置1、设置消费机机号：( 48 功能 )(1) 按〈主菜单〉进入“FUNC FFFF ”状态下，输入48并按〈确定〉；(2)显示“CA-IN 48”刷消费管理卡；(3)显示“ARG-1 XXXX ”，输入机号(1到32号)，按〈确定〉；(4)显示“ARG-2 XXXX ”，固定输入４，按〈确定〉；(5)显示“ARG-3 XXXX ”，输入31 或32 ，按〈确定〉（31 表示开机后自动进入点菜扣款方式，32 表示开机后自动进入定额固定价扣款方式）；(6)显示“ARG-4 XXXX ”，是否识别卡片信息,启用人员级别分类(启用输入1,不启用输入0 )按〈确定〉。

IC消费机使用手册-1

YHC感应卡消费机使用手册深圳市亿合创电子有限公司目录第一章、前言---------------------------------------------------------------------------------2-2 第二章、产品简介---------------------------------------------------------------------------2-2 第三章、包装清单---------------------------------------------------------------------------2-2 第四章、产品性能参数---------------------------------------------------------------------3-3 第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7 第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户,真诚感谢您选用本公司的产品,在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。
