二、变压器的结构
中小型油浸电力变压器典型结构如图3-1所示。 1.铁芯 （1）铁芯结构 变压器的铁芯是磁路部分。 由铁芯柱和铁轭两部分组成。铁芯的机构分为
心式和壳式两种。
2021年4月27日9时0分
（2）铁芯材料 由于铁芯为变压器的磁路，所以其材料 要求导磁性能好，导磁性能好，才能使铁损小。
查一次。容量在630kVA以下的变压器，可适当延长巡视周期，但变 压器在每次合闸前及拉闸后应检查一次。 8）有人值班的变配电所，每班都应检查变压器的运行状态。 9）对于强油循环水冷或风冷变压器，不论有无值班，都应每小时巡 视一次。 10) 负荷急剧变化或变压器发生短路故障后，都应增加特殊巡视。
根据变压器的大小分为吊器身式油箱（6300kVA以下） 和吊箱壳式油箱（又称钟罩式油箱，8000kVA以上）两种。
2021年4月27日9时0分
6.冷却装置 变压器冷却装置是起散热作用的。 7.储油柜（又称油枕）主要是当油箱油面降低时给油箱 补油的装置，它通过管道和瓦斯继电继电器与油箱相连。 8.安全气道（又称防爆管，现在被压力释放阀代替） 9.吸湿器（装有变色硅胶，颜色由蓝变白，粉红色） 10.气体继电器 11.高、低压绝缘套管
5.额定容量 变压器的容量为视在功率，单位为 kVA。
单相变压器视在功率为：
S N U1N I1N U 2N I 2N
2021年4月27日9时0分
三相变压器视在功率为：
SN 3U1N I1N 3U 2N I2N
一般容量在630kVA以下的为小型电力变压器； 800~6300kVA的为中型电力变压器； 8000~63000kVA为大型电力变压器； 90000kVA及以上的为特大型电力变压器。
电流互感器和电压互感器课件
ppt课件 14
• 电压互感器(以下简称PT)在正常运行时相当 一个空载运行的变压器，这是因为PT的二 次负荷主要是测量仪表和继电器的电压线 圈,其阻抗一般很大,使PT二次所通过的电流 很小,. 由于PT的容量通常很小,线圈的导线很 细,漏抗也很小,一旦二次出现短路,很大的短 路电流极易烧毁PT,所以为了保证PT的安全 动行不允许短路.为了对其进行保护一般在 要加装熔断器.
ppt课件 5
3 ，变压器的主磁通决定于一次侧所加的电压，主磁通又决定了二次电势，因此，主磁通不 变二次电势也基本不变。电流互感器则不 一样，当二次回路阻抗变化时，二次电势 也会变老。在一次电流作用下，二次阻抗、 励磁电流、二次电势和二次电流这几个量 是互为因果关系。
ppt课件 7
电流互感器的铭牌
• 第一个字母： L —— 电流互感器。• 第二个字母： D单匝贯穿式;F复匝贯穿式Q 绕组型M母线式R装入式A穿墙式C瓷箱式 第三个字母： C —— 瓷绝缘式;Z——浇注式。J加大容量W户外型G改进型D差动保护 用第四个字母： B ——保护;D—— 差动。例如： 电流互感器LMZBJ-10W1字母什么意 思L-- 电流互感器 M--母线型； Z--环氧浇注； B--保护级； J--加大容量;W--户外式； 10--额 定电压10KV。课件
ppt
8
电流互感器是怎样分类的？1.户内式：一般式干式电流互感器或环氧树脂浇注电流互感器。用在35kV及以下的配电装置中。
ppt课件 9
2，户外式： 35kV及以上电流互感器多制成户外式，多用瓷套为箱体，以节约材料，减 轻重量和缩小体积。3，套箱式：也叫装入式，这种电流互感器是 装在35kV及以上的多油断路器或变压器的 套管中的。断路器或变压器套管中的导电 杆就作为电流互感的一次线圈，互感器本 身的铁芯和二次线圈套在导电杆上，构成 整体。
• 电压互感器(以下简称PT)在正常运行时相当 一个空载运行的变压器，这是因为PT的二 次负荷主要是测量仪表和继电器的电压线 圈,其阻抗一般很大,使PT二次所通过的电流 很小,. 由于PT的容量通常很小,线圈的导线很 细,漏抗也很小,一旦二次出现短路,很大的短 路电流极易烧毁PT,所以为了保证PT的安全 动行不允许短路.为了对其进行保护一般在 要加装熔断器.
ppt课件 5
3 ，变压器的主磁通决定于一次侧所加的电压，主磁通又决定了二次电势，因此，主磁通不 变二次电势也基本不变。电流互感器则不 一样，当二次回路阻抗变化时，二次电势 也会变老。在一次电流作用下，二次阻抗、 励磁电流、二次电势和二次电流这几个量 是互为因果关系。
ppt课件 7
电流互感器的铭牌
• 第一个字母： L —— 电流互感器。• 第二个字母： D单匝贯穿式;F复匝贯穿式Q 绕组型M母线式R装入式A穿墙式C瓷箱式 第三个字母： C —— 瓷绝缘式;Z——浇注式。J加大容量W户外型G改进型D差动保护 用第四个字母： B ——保护;D—— 差动。例如： 电流互感器LMZBJ-10W1字母什么意 思L-- 电流互感器 M--母线型； Z--环氧浇注； B--保护级； J--加大容量;W--户外式； 10--额 定电压10KV。课件
ppt
8
电流互感器是怎样分类的？1.户内式：一般式干式电流互感器或环氧树脂浇注电流互感器。用在35kV及以下的配电装置中。
ppt课件 9
2，户外式： 35kV及以上电流互感器多制成户外式，多用瓷套为箱体，以节约材料，减 轻重量和缩小体积。3，套箱式：也叫装入式，这种电流互感器是 装在35kV及以上的多油断路器或变压器的 套管中的。断路器或变压器套管中的导电 杆就作为电流互感的一次线圈，互感器本 身的铁芯和二次线圈套在导电杆上，构成 整体。
电机学-三绕组变压器自耦变压器互感器

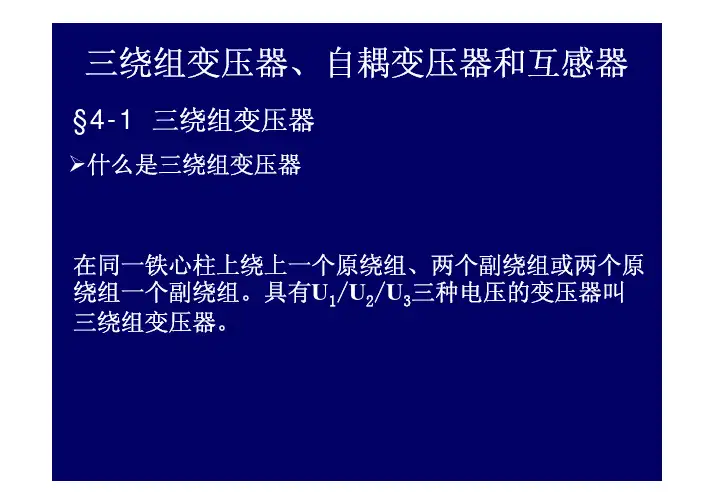

三绕组变压器、自耦变压器和互感器§4-1 三绕组变压器¾什么是三绕组变压器在同一铁心柱上绕上一个原绕组、两个副绕组或两个原绕组一个副绕组。
具有U1/U2/U3三种电压的变压器叫三绕组变压器。
三绕组变压器一般采用同心式绕组，铁心为心式结构。
每个铁心柱上都套着高压、中压和低压三个绕组，为了绝缘方便，高压绕组放在最外边。
对于降压变压器，中压绕组放在中间，低压绕组靠近铁心柱。
对于升压变压器，为了使磁场分布均匀，漏电抗分配合理，以保证较好的电压调整率、提高运行性能，将中压绕组放在靠近铁心柱，低压绕组放在中间。
¾三绕组变压器的分类和用途{单相三绕组变压器分类：三相三绕组变压器用途：1）变电站中利用三绕组变压器由两个系统向一个负载供电，如图所示。
2）发电厂利用三绕组变压器将发出的电能采用两种电压输送到不同的电网，如图所示。
容量：在三绕组变压器中，由于两个副绕组一般不同时达到满载，根据供电实际需要，三个绕组的容量可以设计成不相等。
这时，三绕组变压器的额定容量是指三个绕组中容量最大的一个绕组的容量。
为了使产品标准化起见，一般三个绕组的容量配合有下列三种，供使用单位选择。
高压中压低压NS NS N S N S N S NS N S N S 5.0N S 5.0注意：由于三绕组变压器各绕组的额定容量可能不相等，用标幺值计算时，各绕组必须采用相同的容量基值。
标准联结组：根据国家标准规定。
三相三绕组电力变压器的标准联结组有YN,yn0,d11 和YN,yn0,y0 。
单相三绕组变压器的标准联结组为I, I0, I0 。
¾三绕组变压器的基本方程式、等效电路、运行性能推导、分析方法与双绕组变压器类似，不予详细介绍。
如果保持两个绕组的额定电压和额定电流不变，把原绕组和副绕组顺极性串联起来作为新的原边，而副绕组还同时作为副边，它的两个端点接到负载阻抗Z，便演L变成了一台降压自耦变压器。
如图所示。
互感器PPT课件
电压互感器的负载要求就是负载容量之和不能 超过互感器的额定二次容量值。
.
25
11.2 互感器的配置原则
互感器在主接线中的配置与测量仪表、 同期点的选择、保护和自动装置的要求 以及主接线的形式有关。
.
26
11.2.1 电流互感器的配置
（1）为了满足测量和保护装置的需要，在发电机、变 压器、出线、母线分段及母联断路器、旁路断路器等回 路中均设有电流互感器。对于大接地短路电流系统，一 般按三相配置；对于小接地短路电流系统，依具体要求 按二相或三相配置。
.
27
11.2.2 电压互感器的配置
（1）母线 除分路母线外，一般工作及备用母线都装 有一组电压互感器，用于同期、测量仪表和保护装置。
（2）线路 35kV及以上输电线路，当对端有电源时， 为了监视线路有无电压、进行同期和设置重合闸，装有 一台单相电压互感器。
（3）发电机 一般装二组电压互感器。一组（D，y 接线），用于自动调整励磁装置。另一组供测量仪表、 同期和保护装置使用，该互感器采用三相五柱式或三只 单相接地专用互感器，其开口三角形供发电机未并列之 前检查接地之用。当互感器负荷太大时，可增设一组不 完全星形连接的互感器，专供测量仪表使用。20万kW 及以上发电机中性点常接有单相电压互感器，用于100 ％静子接地保护。
（5）两相三完全星形接线
中流入第三个继电器的电流
是 。 .
.
.
.
Ij IuIwIv
该接线方式应用在大电流
接地系统中，保护线路的三
相短路、两相短路。
两相三完全星形接线
.
10
11.1.1 电流互感器
电流互感器在接线中应注意以下内容： 1）电流互感器的二次侧在使用时绝对不可开路。使 用过程中拆卸仪表或继电器时，应事先将二次侧短路。 安装时，接线应可靠，不允许二次侧安装熔丝； 2）二次侧必须有一端接地。防止一、二次侧绝缘损 坏，高压窜入二次侧，危及人身和设备安全； 3）接线时要注意极性。电流互感器一、二次侧的极 性端子，都用字母表明极性。 4）一次侧串接在线路中，二次侧的继电器或测量仪 表串接。
.
25
11.2 互感器的配置原则
互感器在主接线中的配置与测量仪表、 同期点的选择、保护和自动装置的要求 以及主接线的形式有关。
.
26
11.2.1 电流互感器的配置
（1）为了满足测量和保护装置的需要，在发电机、变 压器、出线、母线分段及母联断路器、旁路断路器等回 路中均设有电流互感器。对于大接地短路电流系统，一 般按三相配置；对于小接地短路电流系统，依具体要求 按二相或三相配置。
.
27
11.2.2 电压互感器的配置
（1）母线 除分路母线外，一般工作及备用母线都装 有一组电压互感器，用于同期、测量仪表和保护装置。
（2）线路 35kV及以上输电线路，当对端有电源时， 为了监视线路有无电压、进行同期和设置重合闸，装有 一台单相电压互感器。
（3）发电机 一般装二组电压互感器。一组（D，y 接线），用于自动调整励磁装置。另一组供测量仪表、 同期和保护装置使用，该互感器采用三相五柱式或三只 单相接地专用互感器，其开口三角形供发电机未并列之 前检查接地之用。当互感器负荷太大时，可增设一组不 完全星形连接的互感器，专供测量仪表使用。20万kW 及以上发电机中性点常接有单相电压互感器，用于100 ％静子接地保护。
（5）两相三完全星形接线
中流入第三个继电器的电流
是 。 .
.
.
.
Ij IuIwIv
该接线方式应用在大电流
接地系统中，保护线路的三
相短路、两相短路。
两相三完全星形接线
.
10
11.1.1 电流互感器
电流互感器在接线中应注意以下内容： 1）电流互感器的二次侧在使用时绝对不可开路。使 用过程中拆卸仪表或继电器时，应事先将二次侧短路。 安装时，接线应可靠，不允许二次侧安装熔丝； 2）二次侧必须有一端接地。防止一、二次侧绝缘损 坏，高压窜入二次侧，危及人身和设备安全； 3）接线时要注意极性。电流互感器一、二次侧的极 性端子，都用字母表明极性。 4）一次侧串接在线路中，二次侧的继电器或测量仪 表串接。
各种互感器的简单讲解PPT幻灯片课件
4
注意事项
电压互感器的线圈阻抗较小，所以电压互 感器的二次绕组不能短路. 二次绕组如果短路将导致绕组承受的阻抗 变大，绕组承受不了造成PT烧毁。
5
6
电压互感器的分类
1、全绝缘型
2、半绝缘型 电压互感器还有 电容式电压互感器
7
事例题目
• 例如：现在有一直PT 的变比是 10/0.1V 1、一次电压为10KV 问：二次电压是多少V？ 2、一次电压是6KV 问:二次电压是多少V？
互感器
1、电压互感器 2、电流互感器 3、互感器的接法 4、零序互感器
1
电压互感器解释
• 电压互感器（简称PT，也简称TV）和变压器很相像， 都是用来变换线路上的电压。但是变压器变换电压的目的
是为了输送电能，因此容量很大，一般都是以千伏安或兆 伏安为计算单位；而电压互感器变换电压的目的，主要是 用来给测量仪表和继电保护装置供电，用来测量线路的电 压、功率和电能，或者用来在线路发生故障时保护线路中 的贵重设备、电机和变压器，因此电压互感器的容量很小， 一般都只有几伏安、几十伏安，最大也不超过一千伏安。
一：电流互感器不能开路（断路）副线圈上不允许安装保险丝)
电流互感器倘若二次发生开路，一次电流将全部用于激磁， 使铁芯严重饱和。交变的磁通在二次线圈上将感应出很高的 电压，其峰值可达几千伏甚至上万伏，这么高的电压作用于 二次线圈及二次回路上，将严重威胁人身安全和设备安全， 甚至线圈绝缘因过热而烧坏，保护可能因无电流而不能反映 故障，对于差动保护和零序电流保护则可能因开路时产生不 平衡电流而误动作。所以《安规》规定，电流互感器在运行 中严禁开路。
16
用途分类
所以电流互感器会分为： 1、测量用电流互感器 测量用电流互感器的作用是用来计量（计费）和 测量运行设备电流的；
注意事项
电压互感器的线圈阻抗较小，所以电压互 感器的二次绕组不能短路. 二次绕组如果短路将导致绕组承受的阻抗 变大，绕组承受不了造成PT烧毁。
5
6
电压互感器的分类
1、全绝缘型
2、半绝缘型 电压互感器还有 电容式电压互感器
7
事例题目
• 例如：现在有一直PT 的变比是 10/0.1V 1、一次电压为10KV 问：二次电压是多少V？ 2、一次电压是6KV 问:二次电压是多少V？
互感器
1、电压互感器 2、电流互感器 3、互感器的接法 4、零序互感器
1
电压互感器解释
• 电压互感器（简称PT，也简称TV）和变压器很相像， 都是用来变换线路上的电压。但是变压器变换电压的目的
是为了输送电能，因此容量很大，一般都是以千伏安或兆 伏安为计算单位；而电压互感器变换电压的目的，主要是 用来给测量仪表和继电保护装置供电，用来测量线路的电 压、功率和电能，或者用来在线路发生故障时保护线路中 的贵重设备、电机和变压器，因此电压互感器的容量很小， 一般都只有几伏安、几十伏安，最大也不超过一千伏安。
一：电流互感器不能开路（断路）副线圈上不允许安装保险丝)
电流互感器倘若二次发生开路，一次电流将全部用于激磁， 使铁芯严重饱和。交变的磁通在二次线圈上将感应出很高的 电压，其峰值可达几千伏甚至上万伏，这么高的电压作用于 二次线圈及二次回路上，将严重威胁人身安全和设备安全， 甚至线圈绝缘因过热而烧坏，保护可能因无电流而不能反映 故障，对于差动保护和零序电流保护则可能因开路时产生不 平衡电流而误动作。所以《安规》规定，电流互感器在运行 中严禁开路。
16
用途分类
所以电流互感器会分为： 1、测量用电流互感器 测量用电流互感器的作用是用来计量（计费）和 测量运行设备电流的；
互感器-PPT课件
电容式电压互感器
二、电容分压式电压互感器的原理接线图
第八章 互感器
发电厂电气部分之互感器
page 33
电容式电压互感器
原理接线图中各元件的作用
• L—补偿电抗，可补偿电容 分压器的内阻抗 。
• TV —中间变压器，将测量 仪表经中间变压器TV后与分 压器连接，减小分压器的输 出电流以减少误差。
• rd—阻尼电阻，在TV付边单 独设置一只线圈，接入阻尼 电阻rd，用以抑制铁磁谐振 过电压。
发电厂电气部分之互感器
page 4
互感器概述
三、互感器的作用
1、用来使仪表、继电器等二次设备与主电路绝缘。 这即可避免主电路的高电压直接引入仪表、继电器等二
次设备，又可防止继电器、仪表等二次设备的故障影响主 电路，提高一、二次设备的安全性和可靠性，并有利于人 身安全。 2、用来扩大仪表、继电器等二次设备的应用范围。
I % KN I2 I1 100% I1
第八章 互感器
发电厂电气部分之互感器
page 11
电磁式电流互感器
2、角误差（角差）
角误差，以旋转1800的二次电流
量 I的1 夹角表示，并规定 超I2前
I时，2 ，与I1 一为次正电值i 流，相反之
为负值 。
第八章 互感器
发电厂电气部分之互感器
page 12
第八章 互感器
发电厂电气部分之互感器
page 26
电磁式电压互感器
2、额定容量和额定二次负荷
对应于每个准确级，每台电压互感器规定一个额定容量。 在功率因数为0.8(滞后)时，额定容量标准值为10、15、
25、30、50、75、100、150、200、250、300、400、 500VA。
第11章 互感器
28
电磁式电压互感器
工作原理: 电磁式电压互感器的工作原理和变压器相同，可以说是一个被限定结构
和使用形式的特殊变压器 。
U 1 N1 U2 N2
结构特点
1）容量很小，类似一台小容量变压器，但结构上要求有较高的安全系数； 2）电压互感器二次绕组所接仪表的电压线圈阻抗很大，正常情况下，电压 互感器在近于空载的状态下运行。
2
互感器的分类
电流互感器（缩写CT，文字符号TA）
电流互感器可用在交换电流的测量、 交换电度的测量和电力拖动线路中的保 护。
电压互感器（缩写PT，文字符号TV）
电压互感器可在高压和超高压的电 力系统中用于电压和功率的测量等。
3
电压互感器一次测与高压线路并联，二次测绕组与测量仪表 并联，二次侧标准的低电压100V或100/ Ｖ）
17
电流互感器的接线形式
一相式接线
电流线圈通过的电流反应一次电路相应相的电流。通常用于负荷 平衡的三相电路如低压动力线路中，供测量电流、电能或接过负 荷保护装置之用。
18
两相电流差接线 3
这种接线适用于中性点不接地的三相三线制电路中供作电流继 电保护之用。由向量图可知，互感器公共线上的电流为ia-ic,其 量值为相电流的 倍。
N I I KI N
5
I2
结构特点
1 ）一次绕组串联在电路中， 并且匝数很少 , 有的电流互感器还 没有一次绕组，利用穿过其铁芯 的一次电路（如母线）作为一次 绕组；而且一次绕组导体相当粗； 其二次绕组匝数相当多，导体较 细。
电流互感器原理图
2 ）电流互感器二次绕组与仪表、继电器等的电流线圈串联， 形成一个闭合回路。由于这些电流线圈阻抗很小，所以正常情况下， 电流互感器在近于短路的状态下运行。
常见变压器的基本结构及主要部件ppt课件
深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法变压器附件安装质量标准1工序套管及电流互感器试验主要合格升高座安外观检查接线端子牢固无渗漏油放气塞升高座最高处安装位置正确绝缘筒装配正确不影响套管穿入法兰连接紧密套管安装套管检查清洁无损伤油位正常法兰连接螺栓主要齐全紧固引出线安穿线顺直不扭曲110kv220kv应力锥在均压罩内深度合适引线与套管连接主要连接螺栓紧固密封良好套管检查清洁无损伤法兰连接主要连接螺栓紧固电压切换装置传动连杆回装正确转动无卡阻指示器密封良好分接头位置与指示器指示主要对应且连锁限位正确油室密封良好储油柜安内部检查清洁无杂物胶囊或隔膜无变形损伤且清洁胶囊或隔膜气密性主要无泄漏胶囊口密封无泄漏呼吸通畅油位计检查反映真实油位深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件或将已制成的开口空心件加工成其他形状空心件的一种冲压加工方法变压器附件安装质量标准2工序检验项目性质质量标准呼吸器安装连通管无堵塞清洁油封油位在油面线处吸湿剂颜色正常压力释放阀安装位置正确阀盖及弹簧主要无变动电接点检查动作准确绝缘良好气体继电器安装校验主要合格继电器安装位置正确无渗漏连通管升高坡度主要便于气体排向气体继电器温度计安装温度计校验制造厂已校验插座内介质及密封与箱内油一致密封良好测温包毛细导管无压偏死弯弯曲半径50mm冷却器安装外观检查无变形法兰端面平整密封性试验主要按制造厂规定支座及拉杆调整主要法兰面平行密封垫居中不偏心受压潜油泵结合面严密流速差压继电器按制造厂规定风扇牢固叶片无变形阀门动作操作灵活开闭位置正确外接管路内壁清洁流向标志正确
油浸风冷
冷控系统是根据变压器运行时的温度或负 荷高低手动或自动控制投入或退出冷却设备， 从而使变压器的运行温度控制在安全范围。
油浸风冷
冷控系统是根据变压器运行时的温度或负 荷高低手动或自动控制投入或退出冷却设备， 从而使变压器的运行温度控制在安全范围。
绕组变压器、自耦变压器、互感器
的漏抗，它们综合反映自漏抗与互漏抗的影响。磁路
主要经空气闭合，等效电抗为常数。
8-3 互感器
互感器属测量装置，按变压器原理工作。 电力系统中的大电流、高电压有时无法直接用普
通的电流表和电压表来测量，必须通过互感器将 待测电量按比例减小后测量。 互感器具有2种作用：将高电量转换为能用普通标 准仪表测量的电量1A/5A/100V/500V;将仪表与高 压电路隔离，保证仪表及人身安全。
每相的高中低压绕组均套于同一铁心柱上。为了绝缘使用 合理，通常把高压绕组放在最外层，中压和低压绕组放在 内层。
额定容量是指容量最大的那个绕组的容量，一般容量的百 分比按高中低压绕组有三种形式100/100/50、100/50/100、 100/100/100。
基本分析方法和思路
磁动势平衡：
N1I1 N2I2 N3I3 F0 0
Zk13=Rk13+jXk13=(R1+R3')+j(X1+X3') 绕组2加电压，绕组3短路，绕组1开路
Zk23'=Rk23'+jXk23'=(R2'+R3')+j(X2'+X3')
R1=1/2(Rk12+Rk13-Rk23') X1=1/2 (Xk12+Xk13-Xk23')
R2'=1/2(Rk12+Rk23'-Rk13) X2'=1/2 (Xk12+Xk23'-Xk13)
Es21 jI2 X 21 、 Es31 jI3 X31
Es12 jI1X12 、 Es32 jI3 X 32
Es13 jI1X13 、 Es23 jI2 X 23
供配电系统常用电气设备课件(PPT38张)
• 1．环网供电单元
•
环网供电单元（The Unit of Ring Network
Power Supply）由间隔组成，一般至少有三个间隔组
成，即两个环缆进出间隔和一个变压器回路间隔。
23.07.2020
21
•
城网一般用环缆，在用架空线的地方，可将
架空线引至环网供电单元旁，再由电缆引进和引出，
如图所示。
低压负荷开关
播放 动画
19
•
2、3 高压熔断器（fuse）
• 高压熔断器是供配电网络中人为设置的最薄弱的元件。
当其所在电路发生短路或长期过载时，它便因过热而
熔断，并通过灭弧介质将熔断时产生的电弧熄灭，最
终开断电路，以保护电力电路及其他的电气设备。
跌落式熔断器
23.07.2020
限流式熔断器
20
• 2.4 组合电器成套装置
的核心设备，通过它将一种电压的交流电能转换成另
一种电压的交流电能，以满足输电、供电、配电或用
电的需要。
23.07.2020
3
• 1. 常用电力变压器的种类
• （1）按相数分类：有三相电力变压器和单相电力变压器。大
多数场合使用三相电力变压器，在一些低压单相负载较多的场 合，也使用单相变压器。
• （2）按绕组导电材料分类：有铜绕组变压器和铝绕组变压器。
减少测量仪表的规格，简化其生产过程，保证测量人
员的安全操作，对于高电压、大电流均采用互感器降
压、变流后再进行测量。同时互感器也可以作为继电
保护和信号装置的电源，以使控制和保护装置与高压
回路隔开。Leabharlann 23.07.20206
•
电压互感器可以扩大测量范围，相当
电机学-自耦变压器与互感器
电机学
2.8.2 仪用互感器
仪用互感器是电力系统中用来测量大电流、高电压的 特殊变压器。 使用互感器有两个目的： 1.使测量回路与被测回路隔离，从而保证操作人员和 设备的安全； 2.使小量程的电流表和电压表测量大电流和高电压。 仪用互感器分为电流互感器和电压互感器。
10
电机学
1.电流互感器
电流互感器是用来测量大电流的仪用互感 器，其原理接线图如图2-35所示。电流互 感器均制成单相的，一次绕组有一匝或几 匝粗导线制成，串接在被测回路中，二次 绕组由较多的细导线制成，与阻抗很小的 仪表串联组成闭合回路。因此电流互感器 相当于短路运行的升压变压器。 当电流互感器运行时，根据变压器的磁动 势方程有： 图2-35 电流互感器的原理接线图
式（2-39）与（2-40）说明：自耦变压器一次与二次电压比与变比 k a成正比，一次 与二次电流比与变比 k a成反比，与双绕组变压器相同。
电机学
2.容量关系 自耦变压器一次与二次绕组之间不仅有磁的耦合关系，而且 还有电的联系，因此变压器的额定容量 S N 将等于一次和二次 绕组通过磁的耦合传递的电磁容量 S m ，与一次、二次绕组通 过电的联系传导的传导容量 Scd 之和。单相变压器的额定容量 为：
N1 I1 N 2 I 2 N1 I m
电流互感器作为测量一起用，为了减小测量误差，铁芯中的磁通密度一般设计 的较低，在0.08T~0.10T的范围内，激磁电流很小，可以忽略不计，由此就有：
N2 I1 I 2 ki I 2 N1
电机学
由上式可知，电流互感器利用一次侧和二次侧的绕组匝数不同，可将线 路的大电流转换成小电流测量，通常互感器的一次侧额定电流范围为 10A~2500A，二次侧的额定电流为5A，并且当与测量仪表配套使用时，电流 表按一次侧的电流值标出，即可以直接从电流表上读出被测电流值，另外，二 次侧还可以有很多抽头，并且可根据被测电流的大小适当选择。 实际上，电流互感器内总有一定的激磁电流，所以测量的电流总有一定 的误差，根据误差的大小通常将互感器分为0.2、0.5、1.0、3.0和10.0五个等 级，并且级数越大，误差越大。
《互感器专业讲稿》课件
电压互感器
电流互感器
02
CHAPTER
互感器的应用
电力系统中的高压和低压部分需要互感器来进行电流和电压的测量，以确保电力系统的安全和稳定运行。
互感器在电力系统中应用的范围非常广泛，包括发电、输电、配电和用电等各个环节。
互感器在电力系统中的主要作用是保护设备和线路，监测和控制系统运行状态，以及实现远程控制和自动化管理。
作用
电流互感器和电压互感器。电流互感器主要用于测量电流，而电压互感器主要用于测量电压。
按用途分类
单绕组互感器和多绕组互感器。单绕组互感器只有一个绕组，而多绕组互感器有多个绕组。
按绕组数分类
基于电磁感应原理，通过一次绕组和二次绕组的电磁耦合将高电压、大电流转换成低电压、小电流。
基于电磁感应原理，通过变压器将高电压转换成低电压，以供测量和保护装置使用。同时，电压互感器还能起到隔离高压电路和低压电路的作用。
额定电压是指在正常工作条件下，互感器所能承受的最大电压。
额定电压的选择需要根据电力系统中的电压等级和设备的使用环境来决定。
高压互感器的额定电压通常在100kV以上，而低压互感器的额定电压通常在1kV以下。
额定电流是指在正常工作条件下，互感器所能承受的最大电流。
额定电流的选择需要根据电力系统中的电流大小和使用环境来决定。
互感器在电力系统中需要具备高精度、高稳定性、高可靠性和高安全性的特点，以确保电力系统的正常运行和安全。
工业自动化中需要用到大量的传感器和执行器，而互感器是其中一种重要的传感器。
互感器在工业自动化中主要用于测量电流和电压，以及实现电气隔离和信号转换等功能。
互感器在工业自动化中需要具备快速响应、高精度、高稳定性和高可靠性的特点，以确保工业自动化系统的正常运行和生产效率。
电流互感器
02
CHAPTER
互感器的应用
电力系统中的高压和低压部分需要互感器来进行电流和电压的测量，以确保电力系统的安全和稳定运行。
互感器在电力系统中应用的范围非常广泛，包括发电、输电、配电和用电等各个环节。
互感器在电力系统中的主要作用是保护设备和线路，监测和控制系统运行状态，以及实现远程控制和自动化管理。
作用
电流互感器和电压互感器。电流互感器主要用于测量电流，而电压互感器主要用于测量电压。
按用途分类
单绕组互感器和多绕组互感器。单绕组互感器只有一个绕组，而多绕组互感器有多个绕组。
按绕组数分类
基于电磁感应原理，通过一次绕组和二次绕组的电磁耦合将高电压、大电流转换成低电压、小电流。
基于电磁感应原理，通过变压器将高电压转换成低电压，以供测量和保护装置使用。同时，电压互感器还能起到隔离高压电路和低压电路的作用。
额定电压是指在正常工作条件下，互感器所能承受的最大电压。
额定电压的选择需要根据电力系统中的电压等级和设备的使用环境来决定。
高压互感器的额定电压通常在100kV以上，而低压互感器的额定电压通常在1kV以下。
额定电流是指在正常工作条件下，互感器所能承受的最大电流。
额定电流的选择需要根据电力系统中的电流大小和使用环境来决定。
互感器在电力系统中需要具备高精度、高稳定性、高可靠性和高安全性的特点，以确保电力系统的正常运行和安全。
工业自动化中需要用到大量的传感器和执行器，而互感器是其中一种重要的传感器。
互感器在工业自动化中主要用于测量电流和电压，以及实现电气隔离和信号转换等功能。
互感器在工业自动化中需要具备快速响应、高精度、高稳定性和高可靠性的特点，以确保工业自动化系统的正常运行和生产效率。
变电站主要一次设备-课件(PPT演示).
电流互感器
电流互感器的作用 将一次回路的大电流变换成二次回路的小电流（通常额定电流为５Ａ） 变换的目的是为了降低监视、检测、计量系统工作状态的二次回路的电 流，以提高安全性能和降低二次回路的设备成本。 电流互感器的工作原理 基本工作原理：电磁感应原理
1—铁心 2—一次绕组 3—二次绕组
电流互感器基本图例
变电站主要一次设备
电力变压器
电力变压器 电力变压器作用： 实现电网的电压等级变换，是变电所主要设备。 变压器类型 电力变压器绕组的绝缘和冷却方式是影响变压器使用的主要因 素。 一般按变压器绕组的绝缘和冷却方式进行分为油浸式、干式两种 形式。 油浸式变压器： 以油为变压器绕组的绝缘和冷却方式，散热较好， 性价比较适中，但防火、防爆性能较差。 干式变压器：以环氧树脂为变压器绕组的绝缘和冷却方式（用环氧 树脂浇注变压器绕组）散热稍差，价格高，但防火、防爆性能好， 在现代建筑中的应用日益增多。
高压熔断器
高压熔断器的功能 功能：高压熔断器串联接入线路中，在过载或短路时切断负荷电流。 基本结构： 高压熔断器一般由熔体、支持金属导体的触头和保护外壳三大部分组成 保护方式： 在流过熔体的电流大于其开断电流时，熔体熔断，切断电流，达到保护目 的。 高压负荷开关的分类 一般高压熔断器按安装地点分为户外（RW） 、户内（RN）两种 RW系列熔断器在熔体熔断后熔管自动脱落，形成明显的断点，可兼起隔 离开关的作用，广泛用于室外场所。 近年在一般跌开式熔断器的基础上增加了灭弧装置和灭弧触头，构成负荷 型跌开式熔断器，可带负荷操作，如RW—10（F）型跌开式熔断器，这种负 荷型跌开式熔断器有推广应用的趋势。
使用电流互感器的注意事项 二次回路应连接可靠，不能安装熔断器或开关因为电流互感器二次绕 组侧匝数较多，一旦开路，将会在二次侧感应出高压，危急人身和设备 安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
-
干式变压器的温度控制系统
• 干式变压器的安全运行和使用寿命，很大 程度上取决于变压器绕组绝缘的安全可靠。绕 组温度超过绝缘耐受温度使绝缘破坏，是导致 变压器不能正常工作的主要原因之一，因此对 变压器的运行温度的监测及其报警控制是十分 重要的。 (1)风机自动控制：通过预埋在低压绕组 最热处的Pt100热敏测温电阻测取温度信号。 变压器负荷增大，运行温度上升，当绕组温度 达90℃时，系统自动启动风机冷却；当绕组温 度低至65℃时，系统自动停止风机。器大多应用 在需要“防火、防爆”的场所，一般大型建 筑、高层建筑上易采用；而油式变压器由于 “出事”后可能有油喷出或泄漏，造成火灾 ，大多应用在室外，且有场地挖设“事故油 池”的场所。 6、对负荷的承受能力不同，一般干式变压 器应在额定容量下运行，而油式变压器过载 能力比较好。 7、造价不一样，对同容量变压器来说，干 式变压器的采购价格比油式变压器价格要高 许多。
-
• (2)超温报警、跳闸： • 当变压器绕组温度继续升高，若达到
115℃时，发出超温报警信号；风机暂停 运行，110 ℃解除报警，风机允许运行 • 若温度继续上升达130℃，变压器已不能 继续运行，发出超温跳闸信号，使变压 器迅速跳闸， 125℃解除跳闸信号。
-
干式变压器和互感器
• 1、电力变压器结构及特点 2、电流、电压互感器特点及使用
• 3、干式变压器巡视检查内容 • 4、干式变压器的保养方法 • 5、干式变压器的温度控制系统
-
电力变压器 干式变压器：依靠空气对流进行冷却，一般 用于小容量变压器， 简单的说干式变压器就是指铁芯和绕组不浸 渍在绝缘油中的变压器. 在结构上可分为两种类型: (1)固体绝缘包封绕组 (2)不包封绕组
1、从外观上看，封装形式不同，干式变压 器能直接看到铁芯和线圈，而油式变压器 只能看到变压器的外壳； 2、引线形式不一样，干式变压器大多使用 硅橡胶套管，而油式变压器大部分使用瓷 套管；
-
• 3、容量及电压不同，干式变压器一般适用 于配电用，容量一般在2000KVA以下，电 压在35KV以下，也有个别做到110KV电压 等级的；而油式变压器却可以从小到大做到 全部容量，电压等级也做到了所有电压。 4、绝缘和散热不一样，干式变压器一般用 树脂绝缘，靠自然风冷，大容量靠风机冷却 ，而油式变压器靠绝缘油进行绝缘，靠绝缘 油在变压器内部的循环将线圈产生的热带到 变压器的散热器（片）上进行散热。
温升及局部热点。
-
干式变压器的保养方法
• 1、断开检修变压器高压侧的断路器， 合上接地开关，对变压器进行充分放电 后，锁住高压柜，在开关把手处悬挂 “禁止合闸”标志牌。
• 2、干式变压器的保养，首先清扫瓷套 管和外壳，其次检查外壳、垫片、瓷套 管有无破裂、放电痕迹或胶垫有无老化， 电缆及母线有无变形现象，有破裂的应 进行更换
F— 风冷
铜不表示
P— 强迫油循环 —冷却代号 ——
自然冷却不表示
—— 调压方式代号 ——
Z— 有载调压 无载调压不表示
SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏
-
-
-
干式变压器
-
• 干式变压器和油式变压器相比，除工 作原理相同外，最大的区别就是变压 器内部有没有油，同时还有许多区别 ：
-
• 3、检查母线接触面是否保持清洁，接触 面应除去氧化层并涂以电力复合脂。
• 4、检查变压器的接地是否良好，地线是 否腐蚀，腐蚀严重的应更换。
• 5、紧固引线端子、销子、接地螺丝、连 线母线螺丝,同时接触良好。
• 6、清洁变压器周围及配件上的灰尘，检 查消防设施及通风系统是否良好。
• 7、检查变压室及变压器有无遗留工具， 撤离现场。
-
-
-
-
-
-
-
干式变压器巡视检查内容
• 1. 线圈绝缘层完好，相色正确清晰。 • 2. 周围及风道整洁，无铁磁性杂物。 • 3. 主架无裂纹，线圈无松散变形，垂直安
装的电抗器无倾斜。 • 4. 各连接部分接触良好，无过热。 • 5. 引线线夹处连接良好。 • 6. 外表无开裂，无放电痕迹。 • 7. 使用红外热成像或红外测温仪监测异常
-
-
-
-
-
图1 LQJ-10型电流互感器 1) 一次接线端子；2) 一次绕组 （树脂浇注）；3) 二次接线端子； 4) 铁心；5) 二次绕组； 6) 警示牌（上写“二次侧不得开 路”等字样）
图4-62 LMZJ-0.5型电流 互感器 1) 铭牌；2) 一次 母线穿孔；3) 铁心（外绕 二次绕组，树脂浇注）； 4) 安装板；5) 二次接线端 子
-
电力变压器全型号的表示和含义如下：
□ □ □ □ □ □－□/ □
S－三相
—— 相数代号 ——
D－单相
C－成型固体浇注式
CR—成型固体包封式 — 绝缘代号 ——
油浸式不表示
—— 高压绕组电压等级（kV）
—— 额定容量（kVA）
—— 性能水平代号（7、8、9、…）
L—铝， LB—铝箔 —— 绕组导体材质代号 —— B — 铜箔
-
干式变压器的温度控制系统
• 干式变压器的安全运行和使用寿命，很大 程度上取决于变压器绕组绝缘的安全可靠。绕 组温度超过绝缘耐受温度使绝缘破坏，是导致 变压器不能正常工作的主要原因之一，因此对 变压器的运行温度的监测及其报警控制是十分 重要的。 (1)风机自动控制：通过预埋在低压绕组 最热处的Pt100热敏测温电阻测取温度信号。 变压器负荷增大，运行温度上升，当绕组温度 达90℃时，系统自动启动风机冷却；当绕组温 度低至65℃时，系统自动停止风机。器大多应用 在需要“防火、防爆”的场所，一般大型建 筑、高层建筑上易采用；而油式变压器由于 “出事”后可能有油喷出或泄漏，造成火灾 ，大多应用在室外，且有场地挖设“事故油 池”的场所。 6、对负荷的承受能力不同，一般干式变压 器应在额定容量下运行，而油式变压器过载 能力比较好。 7、造价不一样，对同容量变压器来说，干 式变压器的采购价格比油式变压器价格要高 许多。
-
• (2)超温报警、跳闸： • 当变压器绕组温度继续升高，若达到
115℃时，发出超温报警信号；风机暂停 运行，110 ℃解除报警，风机允许运行 • 若温度继续上升达130℃，变压器已不能 继续运行，发出超温跳闸信号，使变压 器迅速跳闸， 125℃解除跳闸信号。
-
干式变压器和互感器
• 1、电力变压器结构及特点 2、电流、电压互感器特点及使用
• 3、干式变压器巡视检查内容 • 4、干式变压器的保养方法 • 5、干式变压器的温度控制系统
-
电力变压器 干式变压器：依靠空气对流进行冷却，一般 用于小容量变压器， 简单的说干式变压器就是指铁芯和绕组不浸 渍在绝缘油中的变压器. 在结构上可分为两种类型: (1)固体绝缘包封绕组 (2)不包封绕组
1、从外观上看，封装形式不同，干式变压 器能直接看到铁芯和线圈，而油式变压器 只能看到变压器的外壳； 2、引线形式不一样，干式变压器大多使用 硅橡胶套管，而油式变压器大部分使用瓷 套管；
-
• 3、容量及电压不同，干式变压器一般适用 于配电用，容量一般在2000KVA以下，电 压在35KV以下，也有个别做到110KV电压 等级的；而油式变压器却可以从小到大做到 全部容量，电压等级也做到了所有电压。 4、绝缘和散热不一样，干式变压器一般用 树脂绝缘，靠自然风冷，大容量靠风机冷却 ，而油式变压器靠绝缘油进行绝缘，靠绝缘 油在变压器内部的循环将线圈产生的热带到 变压器的散热器（片）上进行散热。
温升及局部热点。
-
干式变压器的保养方法
• 1、断开检修变压器高压侧的断路器， 合上接地开关，对变压器进行充分放电 后，锁住高压柜，在开关把手处悬挂 “禁止合闸”标志牌。
• 2、干式变压器的保养，首先清扫瓷套 管和外壳，其次检查外壳、垫片、瓷套 管有无破裂、放电痕迹或胶垫有无老化， 电缆及母线有无变形现象，有破裂的应 进行更换
F— 风冷
铜不表示
P— 强迫油循环 —冷却代号 ——
自然冷却不表示
—— 调压方式代号 ——
Z— 有载调压 无载调压不表示
SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏
-
-
-
干式变压器
-
• 干式变压器和油式变压器相比，除工 作原理相同外，最大的区别就是变压 器内部有没有油，同时还有许多区别 ：
-
• 3、检查母线接触面是否保持清洁，接触 面应除去氧化层并涂以电力复合脂。
• 4、检查变压器的接地是否良好，地线是 否腐蚀，腐蚀严重的应更换。
• 5、紧固引线端子、销子、接地螺丝、连 线母线螺丝,同时接触良好。
• 6、清洁变压器周围及配件上的灰尘，检 查消防设施及通风系统是否良好。
• 7、检查变压室及变压器有无遗留工具， 撤离现场。
-
-
-
-
-
-
-
干式变压器巡视检查内容
• 1. 线圈绝缘层完好，相色正确清晰。 • 2. 周围及风道整洁，无铁磁性杂物。 • 3. 主架无裂纹，线圈无松散变形，垂直安
装的电抗器无倾斜。 • 4. 各连接部分接触良好，无过热。 • 5. 引线线夹处连接良好。 • 6. 外表无开裂，无放电痕迹。 • 7. 使用红外热成像或红外测温仪监测异常
-
-
-
-
-
图1 LQJ-10型电流互感器 1) 一次接线端子；2) 一次绕组 （树脂浇注）；3) 二次接线端子； 4) 铁心；5) 二次绕组； 6) 警示牌（上写“二次侧不得开 路”等字样）
图4-62 LMZJ-0.5型电流 互感器 1) 铭牌；2) 一次 母线穿孔；3) 铁心（外绕 二次绕组，树脂浇注）； 4) 安装板；5) 二次接线端 子
-
电力变压器全型号的表示和含义如下：
□ □ □ □ □ □－□/ □
S－三相
—— 相数代号 ——
D－单相
C－成型固体浇注式
CR—成型固体包封式 — 绝缘代号 ——
油浸式不表示
—— 高压绕组电压等级（kV）
—— 额定容量（kVA）
—— 性能水平代号（7、8、9、…）
L—铝， LB—铝箔 —— 绕组导体材质代号 —— B — 铜箔
