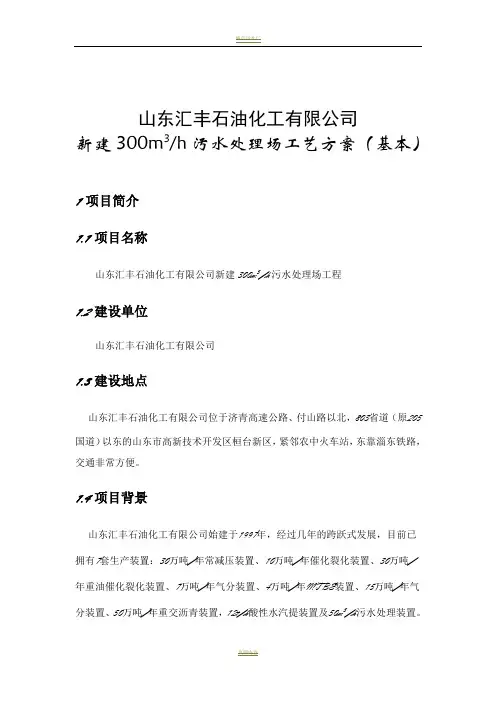

山东汇丰石油化工有限公司
新建300m3/h污水处理场工艺方案（基本）1 项目简介
1.1 项目名称
山东汇丰石油化工有限公司新建300m3/h污水处理场工程
1.2 建设单位
山东汇丰石油化工有限公司
1.3 建设地点
山东汇丰石油化工有限公司位于济青高速公路、付山路以北，803省道（原205国道）以东的山东市高新技术开发区桓台新区，紧邻农中火车站，东靠淄东铁路，交通非常方便。
1.4 项目背景
山东汇丰石油化工有限公司始建于1997年，经过几年的跨跃式发展，目前已拥有7套生产装置：30万吨/年常减压装置、10万吨/年催化裂化装置、30万吨/
年重油催化裂化装置、7万吨/年气分装置、4万吨/年MTBE装置、15万吨/年气分装置、50万吨/年重交沥青装置，12t/h酸性水汽提装置及50m3/h污水处理装置。
未来发展计划：2007年，计划新上35万吨/年加氢改质和40万吨/年焦化裂化装置，新上60吨/小时的酸性水汽提装置和1万吨/年的硫磺回收装置，对30万吨/年重油催化裂化装置进行改造达到45万吨/年加工能力。2008年，计划再上一套80万吨/年重油催化裂化装置。
根据公司未来的发展规划，本着满足增产但不增污的目标要求，以彻底解决
外排水污染环境的问题，促进生态的可持续发展。汇丰石化公司拟新建一套处理
规模为300t/h的污水处理场。
1.5 现有条件
1、淄博市各种基建材料供应充足，当地建筑公司和安装公司有能力施工本
项目建（构）筑物，满足项目建设和施工质量要求。
2、厂内设有35kV变压器和1.0MPa过热蒸汽管网。
3、原料油来源：油源不固定，加工原油种类较多，有部分当地原油，也有
从国外进口的燃料油等。原料油硫含量高时可达3％。
1.6 工程范围及设计内容
本工程设计范围仅新建污水处理场内的工艺、土建、电气、仪表等工程。
要求该项目工艺设计先进，不用没有成熟使用经验的技术和设备。
2 工程概况
2.1 编制依据及原则
2.1.1 编制依据
山东汇丰石化有限公司关于增建污水处理场的会议纪要 200611.16 《室外排水设计规范》 GB50014-2006
《室外给水设计规范》 GB50013-2006
《污水综合排放标准》 GB8978-1996
《石油化工污水处理设计规范》 SH3095-2000
《建筑给水排水设计规范》 GB50015-2003
《石油化工生产建筑设计规范》 SH3017-1999
《石油化工企业设计防火规范》 GB50160-92
《石油化工企业设计防火规范》 GB50160-92
《石油化工给水排水工程系统设计规范》 SH3015-2003 《石油化工给排水水质标准》 SH3099-2000
2.1.2 编制原则
选用在国内已有成功应用业绩，成熟可靠的工艺，同时力求先进；
所有处理单元的数量按照≮2座考虑，设计应满足50～120%操作弹性需
要；
结合出水执行严格的排放标准的要求；
为提高出水达标率，应设置有出水把关单元；
设计污水处理系统时，应尽量避免二次污染，尽可能减少对周围环境的
影响；
运行成本省，能耗低。
2.2 设计规模
系统划分：整个污水处理场按一个含油污水系统设计；
设计规模： 300m3/h。
= 360 m3/h
污水量：最大值 Q
max
正常水量 Q
= 300 m3/h
正常
实际水量 Q = 250 m3/h
水量时变化系数： 50％～120％
2.3 设计进水水质
COD：800~1400mg/l BOD：300～400mg/l
NH3-N：60-80mg/l SS：50-100mg/l
油：500-1000mg/l
2.4 设计出水水质
设计污水处理出水水质执行国标《污水综合排放标准》（GB8978－96）二类一级指标，即：
pH：6－9 SS：70 mg/l
：20 mg/l COD：60 mg/l
BOD
5
-N：15 mg/l 油类：5 mg/l
NH
3
2.5 工艺设计
2.5.1 设计进出水水质分析
污水处理工艺的选择，取决于加工原油的性质及其加工工艺，以及由此产生的污水水质特征和对污水处理后出水的出路要求。尤其与污水中所含主要污染物的特性息息相关。
根据本厂炼油装置的组成以及炼制原油不固定的特点，原料油应归于杂质原油。常减压蒸馏装置的电脱盐将排出部分含盐污水，排出含油污水的大户主要是常减压、几套催化裂化装置。一些含硫和氨较高的污水経酸性水汽提，得到进一步回收和处理。杂质原油含油污水的主要特点主要有：
污水含油量较高，重油的比重较大；
有机污染物含量高，特别是烃类及其衍生物含量高。表现为污水的COD
指标较高，且含有大量生物难降解的成分；
污水的pH值波动较大；水温较高，一般在38℃以上；
2.5.2 处理工艺选择
根据2006.11.16会议纪要，污水处理后暂不考虑回用，全厂污水仅按含油
污水一个系统进污水处理场，污水处理按含油污水一个系统设计。 2.5.2.1 含油污水处理工艺 ⑴ 含油污水处理工艺流程介绍 ① 方案一
② 方案二
格栅 泵提升 调节储油罐 平流斜板隔油 LPC(高效固液浓
③ 方案三
注：三个方案中除水处理工艺外，均含有三泥的处理工艺，此处暂未例入。 ⑵ 含油污水处理工艺流程说明
方案一： 物化处理段：
污水进入污水处理场先进机械格栅
池，将系统管网流来的杂物清除掉；
污水进入提升泵房，污水经泵提升
送至调节储油罐，调节储油罐的作用是将污水中污油及水中的悬浮杂物，由于
