男西裤结构制图和重叠制图法
裤子结构制图
裤子结构制图:1、前侧缝。
直线①为前侧缝线。
2、上平线。
垂直前侧缝直线①,就是前、后裤片的腰缝线。
3、下平线。
平行于上平线,就是前、后裤片的脚口线,②～③间距就是裤长一腰宽(3.5 cm)。
4、横裆线。
由上平线②向下量取上裆长一腰宽(3.5 cm)作平行于上平线②的直线。
5、臀围线。
由上平线向下量取2／3(上裆长一腰宽)作平行于上平线②的直线。
6、中裆线。
由臀围线⑤与下平线③的中点上移4 cm作平行于横裆线④的直线。
7、前臀线。
由前侧缝直线①向左量取1／4臀围一1 cm(前后臀差),作平行于前侧缝直线①的直线。
该线也称为前上裆直线。
8、前裆宽线。
亦称“前笼门大”,由前臀线⑦与横裆线④交点起沿横裆线④向左量取1／20臀围-1 cm取点,该间距为前小裆宽(前笼门大)。
9、前侧缝撇势。
由前侧缝直线①与横裆线④交点起沿横裆线向内量取0.6 cm为前侧缝撇势。
10、前烫迹线。
在前横裆宽l／2点作平行于前侧缝线①的直线。
11、前裤口宽。
取裤口尺寸一2 cm,以前烫迹线为中心两边均分取点。
12、前中裆宽。
由小裆宽与裤口内侧点作直线交⑥中裆线点,由该点向内量取0.5 cm取点,再以前烫迹线为中心两边均分取点。
13、后侧缝直线。
作平行于前侧缝直线①的直线⒀。
14、后臀宽线。
由后侧缝直线①,沿臀围线⑤向右量取1／4臀围+1 cm作后臀宽线。
15、后烫迹线。
由后侧缝直线①沿臀围线量取2／10臀围一1 cm取点,平行后侧缝线作直线。
16、后裆斜线及后翘。
在上平线③后裤烫迹线交点与后臀宽线中点取点,由该点交臀围线⑤该线为后裆斜线,延长至横裆线落下1 cm,由上平线延高2～2.5 cm为后翘高点。
17、后裆宽。
亦称“后笼门大”,由后裆缝线沿横裆线④向右量取1／10臀围+l cm为后裆宽(后笼门大)。
18、后裤口宽。
以裤烫迹线为中心,按前裤口尺寸两边各加2 cm,为后裤口宽。
19、后中裆宽。
以裤烫迹线为中心,按前裤中裆大尺寸两边各加2 cm,为后中裆宽。
服装制作工艺：西裤(图

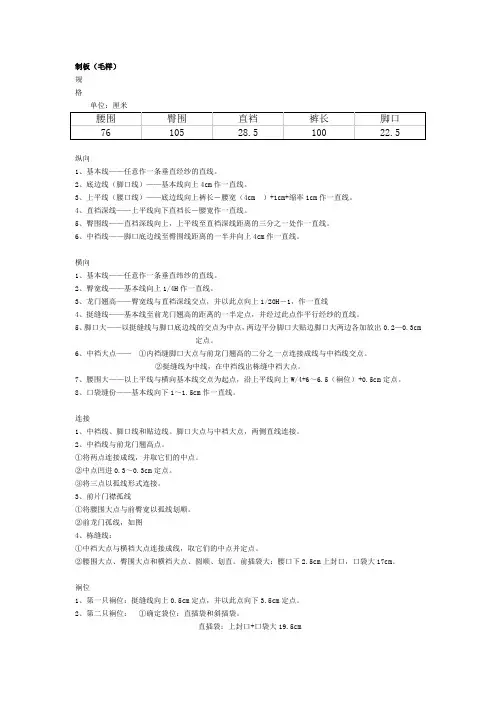

制板（毛样）规格单位：厘米纵向1、基本线——任意作一条垂直经纱的直线。
2、底边线（脚口线）——基本线向上4cm作一直线。
3、上平线（腰口线）——底边线向上裤长－腰宽（4cm ）+1cm+缩率1cm作一直线。
4、直裆深线——上平线向下直裆长－腰宽作一直线。
5、臀围线——直裆深线向上，上平线至直裆深线距离的三分之一处作一直线。
6、中裆线——脚口底边线至臀围线距离的一半并向上4cm作一直线。
横向1、基本线——任意作一条垂直纬纱的直线。
2、臀宽线——基本线向上1/4H作一直线。
3、龙门翘高——臀宽线与直裆深线交点，并以此点向上1/20H－1，作一直线4、挺缝线——基本线至前龙门翘高的距离的一半定点，并经过此点作平行经纱的直线。
5、脚口大——以挺缝线与脚口底边线的交点为中点，两边平分脚口大贴边脚口大两边各加放出0.2—0.3cm定点。
6、中裆大点——①内裆缝脚口大点与前龙门翘高的二分之一点连接成线与中裆线交点。
②挺缝线为中线，在中裆线出栋缝中裆大点。
7、腰围大——以上平线与横向基本线交点为起点，沿上平线向上W/4+6～6.5（裥位）+0.5cm定点。
8、口袋缝份——基本线向下1～1.5cm作一直线。
连接1、中裆线、脚口线和贴边线。
脚口大点与中裆大点，两侧直线连接。
2、中裆线与前龙门翘高点。
①将两点连接成线，并取它们的中点。
②中点凹进0.3～0.3cm定点。
③将三点以孤线形式连接。
3、前片门襟孤线①将腰围大点与前臀宽以孤线划顺。
②前龙门孤线，如图4、栋缝线：①中裆大点与横裆大点连接成线，取它们的中点并定点。
②腰围大点、臀围大点和横裆大点、圆顺、划直。
前插袋大：腰口下2.5cm上封口，口袋大17cm。
裥位1、第一只裥位：挺缝线向上0.5cm定点，并以此点向下3.5cm定点。
2、第二只裥位：①确定袋位：直插袋和斜插袋。
直插袋：上封口+口袋大19.5cm斜插袋：栋缝线处，腰口斜度2.5cm，袋大，上封口+口袋大=19.5cm②第二只裥位，位于第一裥位下口线至袋口点的距离一半定点，并以此两边平分裥大2.5cm，并呈三角形状划至臀围线，后片沿用前片纵、横、辅助线以及挺缝线。
第五章 西裤结构制图 课件
后裤片结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
零部件结构制图
第二节 男西裤
制图要领与说明
1、男、女在制图上的区别 (1)男、女体型差别(指腰部以下) 男性臀腰差小于女性，因而男性两侧(腰至臀)的弧
度小于女性；男性的腰围、臀围、腿围一般大于女性；男性臀部与腹部比女性平。 (2)由体型差别反映在西裤制图结构上的差别 在裥、省的收量上男裤小于女裤；前
第三节 西裤的款式变化
款式外形特征
款式特征：宽松型长裤中的一种。其外形为装腰，前片折裥较多， 此款为前片左右各五个反折裥，裥上端缉线约1.5~2cm，后片左右各收 省两个，右侧缝上端装隐形拉链一根。 适用原料：呢绒类、化纤类等。
第五章 西裤结构制图
第五章 西裤结构制图
第一节 女西裤 第二节 男西裤 第三节 西裤款式变化
第一节 女西裤
款式外形特征
款式特征：装腰，前裤片反褶裥两个，侧缝直 袋，后裤片收省两个，右侧缝上端开门处装拉链。
适用原料：化纤类、棉布类、呢绒类。
制图规格：
第一节 女西裤
测量要点
测量要点：
（1）裤长的测定 裤长一般自体侧髋骨处向上3cm左右为始点，顺直向下量至所需 长度。就长裤来说，裤长的终止点与裤脚口有关，裤脚口偏小，裤长受脚面倾斜角度的 制约而不能任意加长，裤脚口偏大，裤长则可适量加长，裤脚口适中，则裤长在前述两 者之间。
第三节 西裤的款式变化
牛仔裤款式外形特征
款式特征：贴体紧身，装腰，前片无裥，斜 袋、门里襟装拉链。后片拼后翘，贴袋左右各一。 裤腰、门襟、脚口、裤带袢(7根)、前袋口、后贴 袋、后翘、侧缝均缉明线。
裤子结构制图
1、前侧缝。
直线①为前侧缝线。
2、上平线。
垂直前侧缝直线①，是前、后裤片的腰缝线。
3、下平线。
平行于上平线，是前、后裤片的脚口线，②～③间距是裤长一腰宽(3．5 cm)。
4、横裆线。
由上平线②向下量取上裆长一腰宽(3．5 cm)作平行于上平线②的直线。
5、臀围线。
由上平线向下量取2／3(上裆长一腰宽)作平行于上平线②的直线。
6、中裆线。
由臀围线⑤与下平线③的中点上移4 cm作平行于横裆线④的直线。
7、前臀线。
由前侧缝直线①向左量取1／4臀围一1 cm(前后臀差)，作平行于前侧缝直线①的直线。
该线也称为前上裆直线。
8、前裆宽线。
亦称“前笼门大”，由前臀线⑦与横裆线④交点起沿横裆线④向左量取1／20臀围-1 cm取点，该间距为前小裆宽(前笼门大)。
9、前侧缝撇势。
由前侧缝直线①与横裆线④交点起沿横裆线向内量取0．6 cm为前侧缝撇势。
10、前烫迹线。
在前横裆宽l／2点作平行于前侧缝线①的直线。
11、前裤口宽。
取裤口尺寸一2 cm，以前烫迹线为中心两边均分取点。
12、前中裆宽。
由小裆宽与裤口内侧点作直线交⑥中裆线点，由该点向内量取0．5 cm 取点，再以前烫迹线为中心两边均分取点。
13、后侧缝直线。
作平行于前侧缝直线①的直线⒀。
14、后臀宽线。
由后侧缝直线①，沿臀围线⑤向右量取1／4臀围+1 cm作后臀宽线。
15、后烫迹线。
由后侧缝直线①沿臀围线量取2／10臀围一1 cm取点，平行后侧缝线作直线。
16、后裆斜线及后翘。
在上平线③后裤烫迹线交点与后臀宽线中点取点，由该点交臀围线⑤该线为后裆斜线，延长至横裆线落下1 cm，由上平线延高2～2．5 cm为后翘高点。
17、后裆宽。
亦称“后笼门大”，由后裆缝线沿横裆线④向右量取1／10臀围+l cm为后裆宽(后笼门大)。
18、后裤口宽。
以裤烫迹线为中心，按前裤口尺寸两边各加2 cm，为后裤口宽。
19、后中裆宽。
以裤烫迹线为中心，按前裤中裆大尺寸两边各加2 cm，为后中裆宽。
电子课件-《服装结构制图(第三版)》-A18-3644 第三章 裤装结构制图
袋盖贴袋及风琴贴袋。
脚口变化 裤装脚口一般为平脚口与翻脚口两类。由于人体脚背是隆起状态，同 时考虑到裤脚口落在脚背上的裁片面料不能有过多的余量，因此前裤片脚 口可以向上略凹进，后裤片脚口可以向下略凸出。
样结构变化
凸肚体裤片纸样处理方法
铅笔裤结构制图
铅笔裤又被称为小脚裤、烟管裤，是指有着纤细裤管的裤子，裤脚很
第一节 裤装结构与人体的关系 第二节 女西裤结构制图 第三节 男西裤结构制图 第四节 牛仔裤结构制图 第五节 裤装的结构变化
第一节 裤装结构与人体的关系
裤装是包裹人体臀、腹并区分 两腿的基本着装形式。裤装的外 形轮廓由裤长、上裆、腰围、臀 围、横裆、中裆及脚口等几大环 节构成。
裤装示意图
一、裤装与人体下肢的关系
单位：cm
女西裤结构图
裁片放缝
女西裤裁片放缝图
女西裤排料
褶裥一般分为正褶裥与反 褶裥两类。
正褶裥是指在裤片正面， 由侧缝方向折向前中心方向的 褶裥；反褶裥是指在裤片正面， 由前中心方向折向侧缝方向的 褶裥。
女西裤排料图
裤装的正褶裥与反褶裥
第三节 男西裤结构制图
男西裤是男士搭配西服穿着的正装裤，适用的面料较广，化纤、毛料 都可以用来制作男西裤。
腿部位多用绑绳与扣子紧固，便于将裤子放置于马靴内。
现代马裤在款式上发生了很大的变化，它一般采用弹性良好的面料制
作，款式变得贴体，与普通裤子的裁剪方法一致，且多为七分裤，从穿着
角度看与靴裤形式变得一样，失去了传统马裤独有的款式特点。
根据裤长，裤装分为短裤、中裤、中长裤 和长裤四大类。
裤长与人体的关系
三、裤装围度与人体的关系
裤装成品腰围尺寸的设置要考虑到人体呼吸、蹲坐等动作与就餐后人 体腹围的增加以及季节等因素。同时，裤装还要考虑到人体进行坐、弯腰、 下蹲、行走时人体臀部的尺寸变化，根据裤装的宽松度，一般将裤装分为 紧身型、适体型和宽松型三大类。
服装西裤cad结构制图
男西裤
教你画图
男西裤
单条西裤的裁剪，经 常采用将裁剪好的前 裤片叠放在面料上， 根据前裤片定位放出 ，来制后裤片的结构 图，这种制图方法称 为重叠法。在单条西 裤裁剪时速度快，不 容易出差错。
男西裤
前后裤片的放缝
脚口贴边放缝3～4cm，如果是 外翻边，放缝10cm。
放缝与排料
双幅料单条裤子排料
①腰面 ②门里襟 ③后袋盖 ④串带 ⑤袋垫 门幅： 144cm 用料计算：裤长－腰宽＋贴边＋起翘＋ 放缝＋缩率＝裤长＋4～5≈107cm.
制图规格
肥胖体西裤
肥胖体西裤前 后片结构制图
裙裤
裙裤具有裤子的裁片结构和裙子的动态外观， 是女子喜爱的休闲下装。
款式特点
裙裤
制图要点：
1.臀围的放松量较大，前后片的 腰围、臀围不设置前后差。 2.裙裤有裆缝，横裆比裤子大， 前、后裆宽也要增大，上裆也较 大。 3.裙裤的脚口（裙摆）较大，其 放量并非在脚口两侧平均分配， 而是在下裆缝内侧放得较少，放 量主要加在脚口外侧，这是因为 裙裤下裆缝在两腿之间内侧放量 过多，活动时不便，且影响舒适 和美观。
男西短裤
教你画图 西短裤制图
牛仔裤
制图规格
款式特点及外形
牛仔裤的上裆较短 ，臀围较小，收紧腹部 ，穿着舒适。前片腰口 不收裥，后片拼后翘， 侧缝月亮袋，后片用贴 袋，各部位缉双道明线 ，起装饰作用。面料一 般用较厚斜纹粗布，以 靛蓝色水洗、石磨为主 。
牛仔裤
前后片结构图
制图要点
(1)前片无褶裥，臀围差较大，两侧劈量 较多，腰口应作弧线画顺。 (2)后腰部位横向分割收省，拼接裁片用 直料。前后片侧缝线应等长。
牛仔裤
教你画图 牛仔裤
男西裤制图、放缝、排料
一、款式特点及外形男西裤一般款式为锥形裤，腰口装腰头，有七只串带袢，前中开门里襟，钉纽或装拉链。
前裤片左右两只反褶裥，侧缝装斜袋；后裤片左右各收两只省，装两只嵌线开袋或有袋盖（见图2-1）。
图2-1二、制图规格三、制图步骤男西裤结构图见图2-2（一）前片○1侧缝基础线离开布边1.5cm作一直线与布边平行。
○2脚口线与布边垂直，预留贴边4cm。
○3裤长线○2~○3等于裤长104cm－腰头宽4cm＝100cm。
○4横裆线○3~○4定数为25cm，与○3平行。
○5臀围线○3~○5等于上裆长的2/3＝16.7cm，与○3平行。
○6中裆线○5~○2的1/2提高3cm，与○3平行。
○7前臀围大在臀围线上，由○1量起○1~○7为H/4－1＝24cm,作一直线与○1平行。
○8前腰围大在腰口线上，由○1量起，1cm为侧缝劈势，再量出前腰围大w/4－1＋5.5(裥量)＝23.5cm。
○9前裆宽在横裆线上，由○7量起○7~○9为H0.4/10＝4cm。
○10烫迹线在横档向上，由○1劈进0.7cm至○9的中点，作一直线与○1平行。
○11前脚口大按脚口规格21－2＝19cm，以烫迹线为中心两边平分。
○12下档缝线脚口端点与前裆宽的中点相连，与中裆线相交，再从交点与○9相连，中间凹进0.3cm画顺。
○13侧缝线在中裆线上，以烫迹线为中心两边对称，取中裆大两边相等，下端与脚口相连，上端与侧缝进0.7cm处连接，中间凹进0.3cm，再连接至腰口，用弧线画顺。
○14门襟线由○8~○7画弧线连到○9，用弧线画顺，画法见图。
○15褶裥前褶裥为反裥，褶裥量取3cm，由前褶裥至侧缝的中点处为后褶裥位置，后褶裥量取2.5cm，褶裥烫至臀围线上3cm左右。
○16侧缝直袋在侧缝线上，上端距腰口3cm，袋口大15cm。
图2-2（二）后片后裤片制图的长度以前裤片为基础，将腰口线、臀围线、横裆线、中裆线、脚口线延长。
○1侧缝基础线布边平行。
○2烫迹线○1~○2为H2/10－1＝19cm，与○1平行。
男西裤基本原型纸样绘制步骤
男西裤基本原型纸样绘制步骤2007年04月11日星期三 14:26男西裤基本原型纸样绘制步骤西裤是指裤管有侧缝，穿着分前后，与体型协调的裤子。
下图所示为传统式男西裤，其款式特点为：前身两侧斜插袋，前开门里襟，左右拼驳腰头，后身有两个对称的腰省，后腰下右边设一个双嵌线袋(双唇袋)。
一、绘制男西裤纸样所需尺寸以臀围l02cm男士规格为例，下表所示为男西裤纸样制图尺寸。
二、男西裤原型纸样绘制步骤如下图所示为男西裤纸样，此纸样除裤脚口线处无缝份以外，其他边线已包含lcm的缝份，腰头上口线被放置在自然腰线上，一般的裤子腰头上口线被放置在自然腰线下4cm。
1.前裤片以点0为起点，画出垂直线和水平线，垂直线为裤中烫迹线，水平线为腰缝线。
0—1 直裆－腰头宽+lcm，经过点1画水平线为横档线。
1—2 下裆长，经过点2画水平线为裤脚口围线。
2—3 1/2(1—2)+5cm，经过点3画水平线为中裆线。
1—4 1/4直裆，经过点4画水平线为臀围线。
1—5 1/12臀围+1.5cm，经过点5向上画垂直线与臀围线相交于点6, 与腰围线相交于点7。
6—8 1/4臀围+2cm。
5—9 1/16臀围+0.5cm。
7—10 lcm，用直线连接6—10。
经过点9、6和10画前档弧线，曲线距离点5为2.5cm。
10—11 1/4腰围+2.5cm。
2—12 1/2裤脚口宽。
2—13 1/2裤脚口宽，经过点12和13分别向上画垂直线与中档线相交于点14和点15。
经过点11、8、14和12画前侧缝弧线，曲线在8—11线段处凸出0.5cm，在 8—14线段处凹入0.5cm。
经过点9、15和13画前下档弧线，曲经过点9—15和线段凹入1cm。
完成前裤片纸样。
2.后裤片纸样在前裤片纸样基础上继续绘图。
5—16 1/4(1—5),经过点16向上画垂直线与臀围线相交于点17，与腰围线相交于点18。
点19为1/2(16—18)。
18—20 2cm。
20—21 lcm，用直线连接19—21。
男西裤版型结构
男西裤版型结构
裤子是人们日常着装必不可少的大品类，不管是春、夏、秋、冬、四季都是离不开的，所以一个专业的裤子版师，如何把裤子版研究好，是多么重要，下面我们浅浅讨论一下裤子的结构，朋友们如有不同观点，欢迎与一起探讨。
为了更直观的了解裤子的结构变化，在坯布上画上5CM*5CM的格子。
人台采用建智175*80A裤模。
保持条纹垂直于地面，注意格子对上。
在前裆最凹的位置顺势收量，如下图所示。
在后裆最凹的位置顺势收量，如下图所示。
省量，侧面收量，同时观察平衡度。
标记贴线，如下图所示。
修剪多余的缝缝。
取下样布，做好标记线，取下别针。
把样布放在画好格子的纸上，拷贝下来。
把纸样分割后进行省量转移，合并。
合并后，产生落裆，后裆产生拔量，并做好记录大小。
按需要的尺寸,调整中裆和脚口大小，去掉多的。
、
通过纸样剪切合并我们得到新的廓型过度纸样，再画顺得到原型纸样。
现在纸样上的拔量，一目了然，而且很准确。
用坯布进行车缝，得到原型。
以上是原型,原型调整完成后,加放松量,前松量变成褶，后松量由原型1个省变成2个省。
把日常穿着习惯考虑进去.制作成裤子纸样。
由于男性生理结构因素，在前裆处加放一定的松量。
这样就可以试穿样裤子了,按需求调整就OK了,那么有人要问了,不就一个裤子嘛,有这么麻烦么?是的,如果直制图也是可以的,但是产生版型问题，调版对经验不是很丰富的师傅来说,可是件头痛的事,比方落裆多少,各个部量的控制不太好控制.希望我的分享能给需要了解的朋们带来帮助.谢谢!。
男西裤绘制方法
男西裤制版方法一、规格表号型部位裤长腰围臀围脚口170/74A 规格102CM 76CM 100CM 22CM二、前片制图1、基础线：用智能笔绘制水平线,长度为裤长-腰头标记为①。
2、下平线：用智能笔在①左端作垂直于①的线（转化为裤口线）。
标记为②3、上平线：用智能笔在①的右端，距为②（裤长-腰头）作垂直于①的线，标记为③，（转化为裤腰）。
4、横裆线：用智能笔在距③上裆-腰头（或裤长/10+臀围/10+8）的尺寸上取点A，过A做③的平行线，长度为（臀围/4-1）定为点E，继续用智能笔画水平线，交③于D点。
5、臀高线：用等分规在线③的下端点及A之间做三等分，距A取1/3点C，用智能笔向上画水平线，交E、D于B。
6、小裆宽：用延长曲线端点工具将E延长臀围/20-1的尺寸于点F。
7、裤中线：用加点工具自A点0.6的位置取点A’。
用等份工具将线段F、A’等份，用平行线工具做①的平行线于等份点，交②于G点，交③于L点。
8、前脚口宽：以G为中心点，用线上两等分点工具，取脚口/2-1的尺寸，交②于I点、I’点。
9、前膝围线：用等分规将②及臀围线之间裤中线等分并向上4CM定点D’，用皮尺量出前脚口的尺寸，用智能笔取前脚口/2+2的尺寸做前膝围线，定为点K。
10、下裆缝线：用智能笔连接I、K、F点，并用调整工具调整。
11、小裆弯线、前腰线及侧逢线：用对称粘贴工具将下裆缝线及前膝围线对称。
用智能笔工具连接F、B并距D点1CM定为点N画线，用调整工具调整。
用智能笔工具自N点向下取腰围/4+3的尺寸于O点，定出前腰线，同时连接C、A’点。
用智能笔连接I’、K’、A’，做出剩余部分的侧缝线。
12、前褶：用智能笔距L点取2.5CM的距离，向下做水平线。
13、侧袋：用智能笔工具在腰线上自O点取3CM，在侧缝上取15.5CM画出侧袋。
三、后片制图后片可在前片的基础上制作，也可以单独制作，下面的方法是单独制作。
1~3制作方法与前片相同4、后臀围宽用智能笔在距③上裆-腰头（或裤长/10+臀围/10+8）的尺寸上取点A，过A做③的平行线，长度为臀围/4+1定为点E。
男式正装西裤工艺及过程检验(1).
一、工艺
5、包装 ⑴. 按照每个订单的PO，配比正确，箱号箱贴符合客人要求。所有 标识内外一致（洗标、吊牌、贴纸） ⑵. 要注意弄清腰卡、吊牌、袋卡位置。注意腰卡上的颜色之分， 不同的颜色需要分清色号，并且做到外里一致。 ⑶. 包装要确认独色独码包装还是独色混码包装及比例等。 ⑷. 装箱时要确认箱底是否要放垫板，中间是否要衬板，箱顶是否 要放天地盖、防水袋等等。 ⑸. 箱号要按照PO的顺序，贴箱贴要符合客人的要求，不能贴错位 置。
裤脚口
其它检验项
1、各部位缝制线路是否顺直、整齐、平服、牢 固。 2、商标号型标志、成分标志、洗涤标志位置是 否端正、准确。 3、腰围、内长是否符合订单工艺要求。 西裤主要测量部位：
裤外长、前浪、后浪、腰围、上臀围、下臀围、内裆长、中 裆宽、脚口宽。
目录
一、工艺
1、面辅料检验 2、裁剪 3、成衣制作 4、整烫 5、包装
二、检验
一、工艺
1、面辅料检验 时间：开裁之前 检验内容：①： 有无色差、段差、边中差、粗 纱、毛粒、条痕、斑疵、油污等 ② ：测量面料是否短码 解决方案：及时与面料厂家沟通，能换的换， 该补的补
一、工艺
⑴. 裁剪
①根据确认样板，排版
④后裆缝分两种做法，若是包边做，那包边条要 拉松再包，若是拷边做，要小心后浪拉长，以 免超出后浪公差范围。
⑶. 拼内外腿缝
①按规定，用单针链条车在上腰口，需按技术科规定小 样板点位拼合。 ②两前片、后片分别要对称一致、尺寸正确。 ③从脚口至中裆部位上下拉平，不能有吃势；在中裆以 上部位要吃势均匀。 ④如果翻脚口外翻边的款式，下口一定要做成喇叭口， 以免造成内外圈大小；如果是网边或是自由长的款式， 下口一定要倒针，以免造成脚口散口。
男西裤结构制图
15：3.2
公式：中裆-2
劈势0.5
1
女西裤结构图
2
女西裤结构图
不同点： 1、后省量与省的定位方法。 2、袋位（前片、后片）
3
男西裤结构图
内部结构线：裥、省、袋的绘画
4
不同点：
1、省、裥的量（由款式决定）
5
2、脚口绘画 （短裤下裆低落的原因
短裤装后裆缝低落原理 ：
• 后裆缝低落量大于普通长度的西裤，达 2-3厘米，主要是为了使前后裤片拼接后 弧线仍保持圆顺。（按一般低落量0.7厘 米左右制成的西短裤结构图，其脚口拼 节后效果（脚口弧线不圆顺，有凹角）
• 后裆缝低落量加大之后，在前后裤片中， 脚口弧线与侧缝、下裆缝组成的角度均 为近似直角，因此前后裤片拼接后脚口 弧线能保持圆顺状态。
6
ห้องสมุดไป่ตู้
7
