二位三通 插装阀

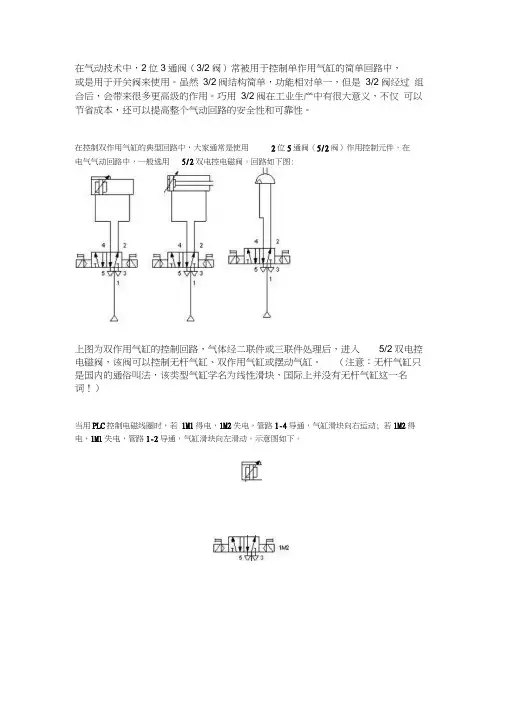

气动控制中巧用二位三通阀
在气动技术中，2位3通阀（3/2阀）常被用于控制单作用气缸的简单回路中，或是用于开关阀来使用。
虽然3/2阀结构简单，功能相对单一，但是3/2阀经过组合后，会带来很多更高级的作用。
巧用3/2阀在工业生产中有很大意义，不仅可以节省成本，还可以提高整个气动回路的安全性和可靠性。
在控制双作用气缸的典型回路中，大家通常是使用2位5通阀（5/2阀）作用控制元件，在电气气动回路中，一般选用5/2双电控电磁阀。
回路如下图:上图为双作用气缸的控制回路，气体经二联件或三联件处理后，进入5/2双电控电磁阀，该阀可以控制无杆气缸、双作用气缸或摆动气缸。
（注意：无杆气缸只是国内的通俗叫法，该类型气缸学名为线性滑块，国际上并没有无杆气缸这一名词！）当用PLC控制电磁线圈时，若1M1得电，1M2失电，管路1-4导通，气缸滑块向右运动; 若1M2得电，1M1失电，管路1-2导通，气缸滑块向左滑动。
示意图如下。
在上述PLC控制顺序中，两个电磁线圈只有一个得电一个失电的情况下，气缸才能运动。
即两个线圈的状态为1-0，或0-1。
但是，我们不能保证PLC的程序在初次调试时万无一失，无法保证程序的编写没有错误，或者也不能保证PLC 在正常运行时由于各种因素，程序被干扰。
一旦出现错误，如果气缸是竖直放置，且携带重物，会造成严重的后果。
可见，5/2双电控电磁阀在控制上是存在先天不足的，原因在于它的两个线圈只能有1-0和0-1两种状态，而一旦出现1-1和0-0的状态时，换向阀如何运动？该问题我们无法给与答案。
因为经过试验表明，当同时给两个线圈得电时，换向阀阀芯如何运动无法评估，有时会向左，有时会向右，且无固定概率。
但是当出现1-1时，绝对不会出现线圈烧毁的问题。
如果想解决由于程序问题而造成的故障，我们只能更换5/2双电控电磁阀，寻找一种新的换向阀代替它。
而最保险，最可靠，成本最低的选择就是使用两个3/2单电控电磁阀，无论该阀是常开型还是常闭型，只要保证两个电磁阀的类型一样即可。
asco2位3通电磁阀气路
asco2位3通电磁阀气路
ASCO是一家全球领先的液压和气动控制系统供应商，该公司专门生产和销售各种电磁阀产品。
以下是ASCO 2位3通电磁阀的气路示意图：
基本的2位3通电磁阀气路示意图如下：
____ _______
----|____0|----|____2----- 控制空气
No +++ COM 口
示意图中的数字表示端口编号，N表示气阀的通道，C表示普通气缸的接口，0表示关闭状态，2表示开启状态。
控制空气通过空气管道进入阀门，当控制空气施加到阀门的传动机构上时，阀门的位置发生改变，从而改变了气阀的通道。
当电磁线圈通电时，磁力使得阀门打开，控制空气可以流经阀门的通道，进入位于端口2的普通气缸，使其伸出或缩回。
反之，当电磁线圈通电断开时，阀门关闭，控制空气无法进入通道，普通气缸停止运动。
这是一个简单的2位3通电磁阀的气路示意图。
实际应用中，可以根据需要设计更复杂的气路，以适应不同的气动设备和工艺要求。
二位三通阀工作原理
二位三通阀工作原理
上次二位三通阀讲义只说明白了压缩空气如何驱动疏水门动作的主回路，这次把二位三通阀剩下的控制回路作一下说明：
压缩空气到达图4中的位置4时，当电磁阀带电则位置4和5导通，电磁阀失电时位置4和5 气路断开（手操旋钮在“1”位时4 、5气路导通，在“0”位时4、5气路断开）。
看上图可以明白当手操钮旋至“1”位时，电磁阀的通电与否不会影响阀门的开关，打开气源门时始终保持关位，关闭气源门阀门打开。
另一方面，当电磁阀带电时操作手操旋钮阀门会没有任何反应，但当电磁阀失电时阀门会关不上。
因此手操钮要始终保持在“0”位。
接下来把阀芯如何控制动力气来说一下，有助于大伙判断到底是咱们的二位三通阀有胶圈坏了，还是机务的阀门部胶圈损坏导致压缩空气从咱们的排气孔漏汽。
阀门为未带电时，压缩空气从3、4胶圈之间只能进入控制气回路的电磁阀控制前的部分。
阀门带电时，压缩空气从3、4胶圈之间一路进入控制气回路去推动图7中的白色活塞动作，另一路从3、4胶圈串到2、3胶圈之间（图7中的白色活塞在控制气的作用下使3、4之间的腔室和2、3之间的腔室连为一体）到达阀门进气口，使阀门打开。

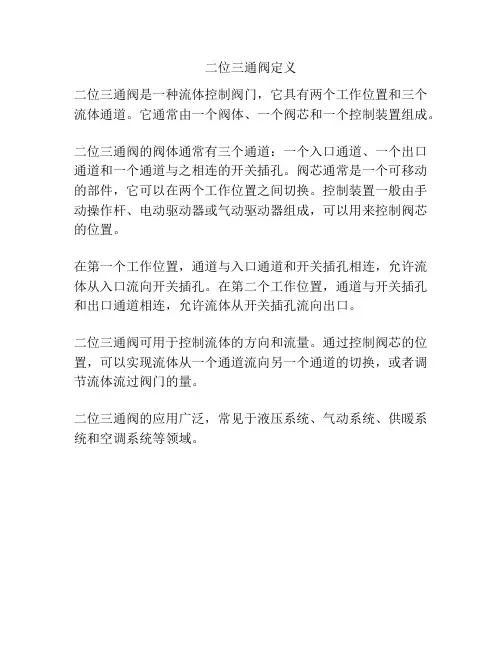

二位三通阀定义
二位三通阀定义
二位三通阀是一种流体控制阀门，它具有两个工作位置和三个流体通道。
它通常由一个阀体、一个阀芯和一个控制装置组成。
二位三通阀的阀体通常有三个通道：一个入口通道、一个出口通道和一个通道与之相连的开关插孔。
阀芯通常是一个可移动的部件，它可以在两个工作位置之间切换。
控制装置一般由手动操作杆、电动驱动器或气动驱动器组成，可以用来控制阀芯的位置。
在第一个工作位置，通道与入口通道和开关插孔相连，允许流体从入口流向开关插孔。
在第二个工作位置，通道与开关插孔和出口通道相连，允许流体从开关插孔流向出口。
二位三通阀可用于控制流体的方向和流量。
通过控制阀芯的位置，可以实现流体从一个通道流向另一个通道的切换，或者调节流体流过阀门的量。
二位三通阀的应用广泛，常见于液压系统、气动系统、供暖系统和空调系统等领域。
最新两位三通电磁阀结构及工作原理资料
两位三通电磁阀结构及工作原理一、从气路上来说：二位三通电磁阀的“两位”是指两个位置可控：开—关；“三通”是指有三个通道通气，一般情况下具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个*，如果不怕噪音的话也可以不装)。
两位三通电磁阀通常与单作用气动执行机构配套使用。
二、从电气上来说：1、两位三通电磁阀一般为单电控(即单线圈)，线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种。
常闭型指线圈没通电时气路是断的，动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的，动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
财务制度1、建立经费预算和决算审核制度，严格执行有关财务制度。
2、幼儿园的经费应按规定在使用范围内合理开支，坚持专款专用，不得挪作他用。
3、每天出纳业务结束前，要清点现金，现金过夜的数量不能超过500元，过夜现金必须放入保险柜。
4、财务人员要按时清理帐目，装订原始凭证，按年建立会计档案。
5、凡购物应先批准，后购置。
单据需有经手人、证明人、园长签名并要正规发票方可报销。
凡购置重大物品，应班子集体讨论，不能先斩后奏。
6、主管领导对日常业务费（接待费除外）在200元以下开支可审批报销。
7、凡购置教玩具，设施维修、改造、更新，要经班子、财务人员集体讨论，需签订购货合同或工程合同的，要召集班子成员、财务人员进行研究讨论，对其数量、质量、价格要严格审核把关，合同履行后，要组织有关人员进行验收后才可付款。
8、采购物品不得收回扣。
厨房每月要依时付清购物款，如逾期不付款视作挪用公款处理。
9、为加强财务管理，提高透明度，更好地理好财、用好财，财务开支要严格按照国家的财经制度和上述规定执行。
为加强对财务工作的监督，设立专门“财务工作”记录本。

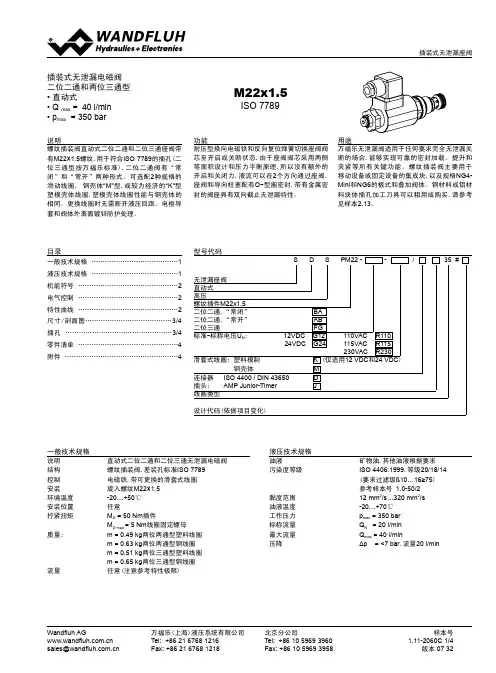

万福乐 插装式无泄漏座阀 直动式二位二通和两位三通型 手册说明书
样本号1.11-2060C 1/4版本 07 32北京分公司Tel: +86 10 5969 3960Fax: +86 10 5969 3958万福乐(上海)液压系统有限公司Tel: +86 21 6768 1216Fax: +86 21 6768 1218Wandfluh AG 插装式无泄漏电磁阀二位二通和两位三通型• 直动式• Q max = 40 l/min • p max = 350 barM22x1.5用途万福乐无泄漏阀适用于任何要求完全无泄漏关断的场合,能够实现可靠的密封加载、提升和夹紧等所有关键功能。
螺纹插装阀主要用于移动设备或固定设备的集成块,以及规格NG4-Mini 和NG6的板式和叠加阀体。
钢材料或铝材料块体插孔加工刀具可以租用或购买,请参考见样本2.13。
说明螺纹插装阀直动式二位二通和二位三通座阀带有M22×1.5螺纹,用于符合ISO 7789的插孔(二位三通型按万福乐标准),二位二通阀有“常闭”和“常开”两种形式。
可选配2种规格的滑动线圈, 钢壳体“M”型,或较为经济的“K”型塑模壳体线圈,塑模壳体线圈性能与钢壳体的相同。
更换线圈时无需断开液压回路。
电枢导套和阀体外表面镀锌防护处理。
功能耐压型换向电磁铁和反向复位弹簧切换座阀阀芯至开启或关断状态,由于座阀阀芯采用两侧等面积设计和压力平衡原理,所以没有额外的开启和关闭力,液流可以在2个方向通过座阀,座阀和导向柱塞配有O -型圈密封,带有金属密封的阀座具有双向截止无泄漏特性。
一般技术规格说明 直动式二位二通和二位三通无泄漏电磁阀结构 螺纹插装阀,差装孔标准ISO 7789控制 电磁铁,带可更换的滑套式线圈安装 旋入螺纹M22×1.5环境温度 -20…+50℃安装位置 任意拧紧扭矩 M D = 50 Nm 插件M D max = 5 Nm 线圈固定螺母质量: m = 0.49 kg 两位两通型塑料线圈 m = 0.63 kg 两位两通型钢线圈 m = 0.51 kg 两位三通型塑料线圈 m = 0.65 kg 两位三通型钢线圈流量任意(注意参考特性极限)液压技术规格油液矿物油,其他油液根据要求污染度等级 ISO 4406:1999,等级20/18/14 (要求过滤级ß10…16≥75) 参考样本号 1.0-50/2黏度范围 12 mm 2/s…320 mm 2/s 油液温度 -20…+70℃工作压力 p max = 350 bar 标称流量 Q N = 20 l/min 最大流量 Q max = 40 l/min压降Δp = <7 bar ,流量20 l/minISO 7789目录一般技术规格 .......................................1液压技术规格 .......................................1机能符号 .............................................2电气控制 .............................................2特性曲线 .............................................2尺寸/剖面图.......................................3/4插孔 ................................................3/4零件清单 .............................................4附件 (4)型号代码S D S PM22 - - / 35 #无泄漏座阀直动式高压螺纹插件M22x1.5二位二通,“常闭” BA 二位二通,“常开” AB 二位三通 FG标准-标称电压U N :12VDC G12 110VAC R110 24VDC G24 115VAC R115 230VAC R230滑套式线圈: 塑料模制K (仅适用12 VDC 和24 VDC ) 钢壳体M 连接器 ISO 4400 / DIN 43650D 插头: AMP Junior-TimerJ 线圈类型设计代码(依据项目变化)样本号1.11-2060C 2/4版本 07 32北京分公司Tel: +86 10 5969 3960Fax: +86 10 5969 3958万福乐(上海)液压系统有限公司Tel: +86 21 6768 1216Fax: +86 21 6768 1218Wandfluh AG ******************.cn 机能符号SDSPM22-BA... SDSPM22-AB...SDSPM22-FG... 过渡机能“FG"电气控制结构湿式推力型耐压电磁铁带可更换的滑套式线圈标准标称电压 U N = 12 VDC, 24 VDCU N = 110 VAC*, 115 VAC*, 230 VAC* AC = 50至60 Hz*整流器集成在插头内可提供其他标称电压和性能的产品电压允差 ±10%,标称电压防护等级 IP 65,按EN 60 529(如果安装正确）相对暂载率 100%DF (见样本1.1-430)切换循环 15'000/h工作寿命 107(理论切换次数)连接/电源 具体见型号代码电磁铁类型: -钢线圈（M.35/16) (样本1.1-170)-塑料线圈（K.35/16)(样本1.1-172)p=f (Q ) 低于标称电压10%和在最高环境温度时的特性极限 二位二通型,“常闭”[BA]p=f (Q ) 低于标称电压10%和在最高环境温度时的特性极限 二位二通型,“常开”[AB]p=f (Q ) 低于标称电压10%和在最高环境温度时的特性极限 二位三通型[FG]Δp =f (Q )压力损失/流量特性流动方向品种1→2 2→1SDSPM22-BA-…/ “M” 1 2SDSPM22-BA-…/ “K”34流动方向品种1→2 2→1SDSPM22-AB-…/ “M” 1 2SDSPM22-AB-…/ “K”12流动方向品种1→22→1 2→3 3→2SDSPM22-FG-…/ “M” 4 1 2 3SDSPM22-FG-…/ “K”4156特性曲线 油液黏度 υ=30 mm 2/s备注!在不同的应用回路中，实际通流量允许大于额定流量,但是在换向期间,总流量(3→2和2→1)必须不大于Q=30 l/min 。
两位三通气动阀的原理如何？
两位三通气动阀的原理如何？两位三通气动阀是一种用于气动设施的、有两个位置状态、三个接口的换向阀。
其种类很多，从控制方式上可分电控阀、气控阀、机控阀、手控阀，脚踏阀等。
原理因工作位置不同时，不同的接口连通。
二位三通电磁阀工作原理：一进二出：(ZC2/31)当电磁阀线圈通电时，出介质端(2)路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端路(2)关闭，第二路(3)打开；二进一出：(ZC2/32)当电磁阀线圈通电时，进介质端路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀)一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式(ZC2/3K)当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；两位三通气动阀原理：V型调节球阀电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位三通电磁阀一般都是一进两出系列的。
也有常开常闭的说法。
标签:气动阀。
二位三通阀工作原理
二位三通阀工作原理
二位三通阀是一种常见的控制阀门，通常用于流体管路中的流量控制。
其工作原理如下：
1. 阀门构造：二位三通阀通常由阀体、阀芯和阀座组成。
阀体上有三个流体口，分别称为A口、B口和P口。
A口和B口
通常用于连接流体管路，P口则是用于连接控制设备（如电磁
阀或手动控制装置）。
2. 初始状态：当二位三通阀处于初始状态时，阀芯将会处于某一位置，使得A口和P口连接，而B口与P口隔离。
3. 工作过程：当控制设备给出开启信号时（例如电磁阀通电），阀芯会受到力的作用，移动到一个新的位置。
在新位置上，A
口和B口将会连接，而A口与P口则隔离。
4. 流体控制：当A口和B口连接时，流体将可以从A口流入
B口，同时B口原来的流体将会被堵塞，无法继续流动。
这就实现了对流体流量的控制。
5. 关闭状态：当控制设备给出关闭信号时，阀芯将会回到初始状态，使得A口和P口重新连接，而B口则与P口隔离，实
现阀门的关闭。
此时，流体将无法通过阀门流动。
通过改变控制设备给出的信号，可以实现二位三通阀的开启和关闭，从而控制流体的流动和流量。
该阀门广泛应用于液压系统、暖通空调系统和工业自动化等领域。
二位三通手动换向阀职能符号
二位三通手动换向阀职能符号
二位三通手动换向阀是一种常见的控制阀，用于控制流体介质的流向。
它的职能符号通常采用以下方式表示：
1. 二位三通手动换向阀的职能符号是一个长方形，中间有一个直线和两个斜线交叉，形成一个箭头。
箭头的方向表示流体介质的流向。
2. 在职能符号的上方，通常会标注一个字母"P"，表示该阀门的进口口径。
3. 在职能符号的下方，通常会标注两个字母"A"和"B"，分别表示该阀门的两个出口口径。
4. 如果需要表示手动操作，可以在职能符号的左下方加上一个小圆圈，表示手柄或手动操作装置。
需要注意的是，职能符号的具体形式可能会有一些差异，根据不同的标准和制图习惯，可能会有一些细微的变化。
但总体来说，以上所描述的职能符号是比较常见和通用的表示方式。
希望以上回答能够满足你的要求，如果还有其他问题，请随时提出。
电磁插装阀简介
电磁插装阀结构：1.电磁阀从结构上看，仅二位二通和二位三通有座阀，也就是说可以保证有很小的泄露，通常能达到0.25ml/min。
其他的皆为滑阀结构。
2.阀芯阀座一般为钢制，硬化处理，已达到长寿命。
若在某些应用中对内泄露有更严格的要求，部分厂家部分产品采用软一些的阀座，但是寿命会大大缩短。
电磁插装阀手动应急机构1.无手动应急机构，Not Adjustable2.手动螺纹定位型 Manual Screw ，图左不带保护帽，图右带保护帽。
3.压下、自动复位型 Push Button ，图左不带保护帽，图右带保护帽。
4.压、转、卡住型 Push &Twist Button ，图左不带保护帽，图右带保护帽。
下图为实物图片电磁插装阀参数1.名义流量：很多电磁阀产品样本中给出的在一定压差（5bar、7bar、10bar）下的流量。
这个参数价值比较有限，不同流通压力损失常常不同，无法判断具体根据那一条曲线判断。
而且能否可靠的切换和工作，要去查样本上给出的工作范围曲线。
2.工作范围每一个电磁阀都有一个工作范围曲线，如果实际参数超过此范围，切换速度可能缓慢，甚至根本无法切换。
电磁阀样本中给出的工作范围曲线一般都是在理想的实验室条件给出的，油温40℃，粘度32mm²/s，输入电压为额定电压的90%。
若实际工作条件波动较大时，应选的保守些。
插装阀孔型市面上的螺纹插装阀，不同品牌采用不同孔型，安装通常无法实现互换。
目前主要常用孔型有三种，ISO7798、SAE、SUN。
ISO7798是国际标准化组织制定的，该标准面世以来并没有得到市场上大量推广，匹配厂家不多，其中瑞士Wandfluh采用此标准。
SAE标准得到了众多厂商支持，如HF、Parker、HBS、VIS-hydraulics等等。
Sunhydraulics推出自己的孔型系列，并在市场上得到大量应用，如IntegratedHydraulics、SterlingHydraulics、Commandcontrols等等。
插装阀介绍
AP
B
A
插装阀关闭
AP
B
A
插装阀关闭
AP
B
A
插装阀关闭
AP
B
A
插装阀打开
AP
B
A
插装阀打开
AP
B
A
插装阀
AP P B
A
插装阀
AP P B
A
集成块
集成块
集成块中的阀体
集成块中的阀体
插入阀芯
插入阀芯
端盖
端盖
端盖
AP
B
A
插装阀
二通插装阀是插装阀基本组件 （阀芯、阀套、弹簧和密封圈）插到 特别设计加工的阀体内，配以盖板、 先导阀组成的一种多功能的复合阀。 因每个插装阀基本组件有且只有两个 油口，故被称为二通插装阀。
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
节流阀
AP B
A
节流阀
AP B
Байду номын сангаас
A
溢流阀
B
A
溢流功能
集成块布置
集成块布置
插装阀
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
滑阀式换向阀
A
B
T
P
T
插装阀式换向阀
1
2
3
4
插装阀式换向阀
1
2
3
4
插装阀式换向阀
1
2
3
二位三通电磁阀的应用场合和作用
二位三通电磁阀的应用场合和作用1. 什么是二位三通电磁阀？首先，咱们得先搞清楚，什么是二位三通电磁阀。
顾名思义，二位三通电磁阀有三个出口，两个工作状态。
这种阀门在工业界可是个“万金油”，能解决不少问题。
想象一下，它就像是一个会变魔法的小家伙，能在两个状态间切换，来回转变，就像咱们生活中的一些小选择，真是让人头疼又开心。
1.1 结构简单易懂这种阀门的结构其实挺简单的，里面有个电磁铁，给它加电，它就动。
就像你按开关，灯泡亮了，阀门也跟着开关起来。
平时没电的时候，它就自动回到一个默认位置。
这样的设计，真是把电路和机械完美结合了。
1.2 灵活应用场合那么，它到底能用在哪儿呢？其实，应用场合可多了，水管、气管，甚至一些工业设备，都能见到它的身影。
比如，家里的暖气系统，想要热水流向某个地方，二位三通电磁阀就能帮你实现，让你在家里温暖如春。
它可真是个好帮手，真是“温暖你我他”的好帮手！2. 二位三通电磁阀的作用接下来咱们聊聊，这个小家伙到底能发挥什么作用。
首先，它的控制能力简直是顶呱呱。
想想看，在工业生产中，很多地方需要对流体进行精准控制。
二位三通电磁阀正是这方面的专家，能够迅速切换流向，确保一切顺利进行。
2.1 提高效率有了它，生产效率自然提高。
这就好比你在厨房做饭，锅里煮着水，突然想蒸点东西，二位三通电磁阀就是你厨房里的“调度员”，瞬间把水的流向调整，保证你蒸的菜肴蒸得恰到好处，真是省时又省力。
2.2 保障安全其次，它还能起到安全保障的作用。
在某些高压系统中，二位三通电磁阀能及时切断流体的通路，避免事故的发生。
就像是个守护神，确保每一位工人都能安心工作。
这种安全感，真是让人心里暖暖的。
3. 二位三通电磁阀的选型与维护说完了作用，咱们再来看看怎么选和维护。
选电磁阀时，可得认真了，得根据流体的特性、工作环境以及所需的控制精度来选择。
否则，选错了就得“望阀兴叹”了，真是吃了个亏。
3.1 维护保养维护保养方面也不容忽视。
二位三通ASCO电磁阀与两位五通阀的区别
二位三通ASCO电磁阀与两位五通阀的区别一、结构区别二位三通ASCO电磁阀和两位五通阀的结构不同。
二位三通电磁阀只有两个管口，其中一个是入口，另一个是出口，中心只有一个开关机构，所以被称为"二位三通"。
而两位五通阀有五个管口，两个管口用于掌控流体进出，另外三个管口用于掌控不同方向的流体流向，因此被称为"两位五通"。
二、功能区别二位三通ASCO电磁阀重要用于掌控流体的开关，其掌控范围相对较窄。
而两位五通阀除了掌控流体的开关外，还能够掌控不同方向的流体流向，具有更多的功能。
例如，两位五通阀可用于掌控液压回路的换向和流量调整，而二位三通电磁阀仅能掌控流体的开关。
三、应用场景二位三通ASCO电磁阀和两位五通阀的应用场景也有所不同。
二位三通电磁阀适用于打开或关闭单一管线上的液体或气体，如蒸汽管道、空气管道和水管道等。
而两位五通阀适用于需要掌控多个液压回路的机器或设备上，例如工业机器人、农业机械和港口设备等。
二位三通ASCO电磁阀和两位五通阀虽然都是掌控流体流动的阀门，但二者在结构、功能以及应用场景等方面存在较大的区别。
因此，在实际应用中，需要依据不同的需求选择合适的阀门类型，以便实现最佳的掌控效果。
常开型指线圈没通电时气路是通的。
这相当于“自锁”，阀门打开：给线圈通电：在真空：通电时、AC220V等：二位是指电磁阀的阀芯有两个不同的工作位置（开，将会始终维持到给反动作线圈通电为止，可任意安装（需定制）但必需满足流体压差条件b，阀门关闭，1个与执行机构排气口连接，弹簧把关闭件压在阀座上，常闭型指线圈没通电时气路是断的，单作用气动阀选用二位三通电磁阀，电磁线圈产生电磁力把关闭件从阀座上提起、先导式和直动式电磁阀有直动式、双电控（即单线圈，但通径一般不超出25mm，线圈一旦断电，电磁力把先导孔打开，两个与内部气室的进出气口接连、负压，其中1个与气源连接。
给反动作线圈通电，弹簧力把先导孔关闭，气路就会断开：通电时。
二位三通电磁阀(一进二出)
连接方式：管接
32
30
+200 （内、外螺纹）法
40
高压：
35
兰（凹凸法兰）
50 65 80
0.03-2.4
DC: 220
交流： +350
司 （A） 公 0.1 +400
流通介质：K 空 气、R 燃气、 Z 蒸汽、S 水、
100
110 0.3
限 Y 油、J 制冷剂、f
125
24
0.5
有 5 150
12
（五）、常见故障诊断及处理：
1、接通电源，电磁阀不正常工作。
A、线圈烧毁或短路----更换线圈
B、阀芯被杂质卡住-----由专业人员拆卸、清除、装配。
2、断开电源，电磁阀不正常工作。
阀芯被杂质卡住-----由专业人员拆卸、清除、装配。
3、泄漏量超标。
地址：北京市大兴区黄村镇
电话：010-57038765
3、电磁阀引出电缆导线为三根，其中一根为接地线，另二根为工作导线。
4、电磁阀安装前应将管路内部清洗干净。
5、电磁阀有杂质时，进口端前必须安装密度 0.5mm 的过滤器。
6、安装电磁阀时注意阀体上箭头要求与介质流向一致。
7、电磁阀应垂直安装，线圈在上。
8、电磁阀维修时应断电后开盖，非电器人员不得拆卸电磁阀电气部件。
控制方式：一进两出
（二）、工作方式：
同时通电 1-2 流通,1-3 关闭 同事断电 1-2 关闭,1-3 流通
（三）、技术参数
地址：北京市大兴区黄村镇
电话：010-57038765
传真：010-69234906
北京永德宝阀门有限公司
公 称 通 径 工作制 公称
二位三通电磁阀工作原理
二位三通电磁阀工作原理在制氧机仪控系统中，二位三通电磁阀用的最多，它在生产中可用来接通或切断气源，从而对气动控制膜头气路进行切换。
它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成，动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。
通电后，电磁铁吸合，动铁芯上部带弹簧的密封块把排气口关闭，气流从进气口进入膜头，起到控制作用。
当失电时，电磁力消失，动铁芯在弹簧力作用下离开固定铁芯，向下移动，将排气口打开，堵住进气口，膜头气流经排气口排出，膜片恢复原来位置。
在我们的制氧设备中，在透平膨胀机进口薄膜调节阀的紧急切断等处有应用。
二位三通电磁阀工作原理：一进二出：(ZC2/31) 当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；二进一出：(ZC2/32) 当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀) 一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式(ZC2/3K)当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
