(完整版)压缩空气管道施工方案
压缩空气管道施工方案
一、工程概况及有关参数(一)工程概况本工程为************公司,********************项目,压缩空气管道安装工程。
工程地点:************************设计单位:*************************施工单位:*************************工程开、竣工日期:计划开工日期为****年月日,竣工日期为****年月日总工期为天。
(二)管道技术参数1. 压缩空气管道1.1. 管道规格:φ159×4.51.2. 管道编号:A0601—φ159×4.5—1.0A11.3. 工作压力:0.7Mpa1.4. 工作温度:常温1.5. 设计压力:0.8Mpa1.6. 设计温度:常温1.7. 强度试验压力:1.2Mpa1.8. 试验介质:水1.9. 管道材质:20#钢1.10. 压力管道类别:GC2—4二、编制依据(一)GB50235-97《工业金属管道工程施工及验收规范》(二)GB50236-98《现场设备、工业管道焊接工程施工及验收规范》(三)GB50316-2000《工业金属管道设计规范》(四)GB50231 《机械设备安装工程施工及验收规范》(五)GB50275 《压缩机、风机、泵安装工程施工及验收规范》(六)GB50093 《工业自动化仪表工程施工及验收规范》(七)GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》(八)劳部发(1996)140号《压力管道安全管理及监察规定》及解析(九)中华人民共和国国务院令第393号《建设工程安全生产管理条例》(十)业主提供的施工图纸、相关要求及施工现场条件三、管道安装施工及检验(一)施工准备工作1. 技术准备1.1. 开工前须办理好开工告知,经有关部门审批通过后方可施工。
1.2. 了解熟悉图纸、技术资料及有关标准、规范。
1.3. 认真察悉现场编制施工方案,做好深化设计,并做好与设计单位、建设单位的技术交底工作。
压缩空气管道施工方案_施工组织设计
目录一、编制说明二、工程概况三、施工部署四、施工准备工作五、材料采购及检验六、工程施工方案七、施工进度计划及保证措施八、各项资源投入量计划九、质量保证体系及保证措施十、安全保证体系及保证措施十一、施工平面和临时设施计划十二、服务一、编制说明本施工组织方案是根据《XXXX招标文件》,结合我们以往同类工程施工积累的经验的基础上编制而成的。
在编制过程中,我们力求做到:方案内容全面,有针对性,重点难点突出,经济合理,技术先进,措施得力,工期、质量、安全、文明施工等目标明确。
本工程位于XXXXXXXXXXXXXX,工程项目涉及不锈钢管道安装、管道保温等专业和技术工种,采用目前先进的施工工艺、设备和完善的管理方法,发挥公司特长,在计划工期内理顺各专业、各工种之间的纵横关系,使各专业、各工种在最短的时间内尽快进入各自角色,并实现相互间的默契与配合。
在施工中,除保证施工质量和进度外,还应重视施工安全及环境保护,并根据所制定的施工进度计划合理安排各种材料设备的入场,协调预制与安装的工序衔接,提高施工生产效率和场地的使用率,对于施工中所产生的边角料垃圾等要及时外运,运输过程中要做好各种防护措施保护周围的环境卫生。
我们将结合公司多年工程施工的经验,有决心、有信心并有实力完成这个质量、进度双达标的优质工程。
二、工程概况2.1、工程简介:工程名称:压缩空气管道安装工程工程地点:设计单位:建设单位:施工单位:本公司工程内容:管道为不锈钢材质,DN200管道:约186米; DN100管道:约26米;DN80管道:约8米;及φ219×8管道岩板管壳保温。
计划工期:。
2.2 工程特点本工程为管道安装主要特点如下:2.2.1本系统工程中φ219×8管道设计压力5Mpa,系统密封性要求高,确保管线焊接质量以及搞好试压、气密工作是本工程的施工重点之一。
2.2.2 管道为不锈钢材质,采用氩弧焊工艺施工。
2.2.3 管道预制深度可加大,既保证了焊接效率和质量又有利于保证安全。
压缩空气管道施工方案

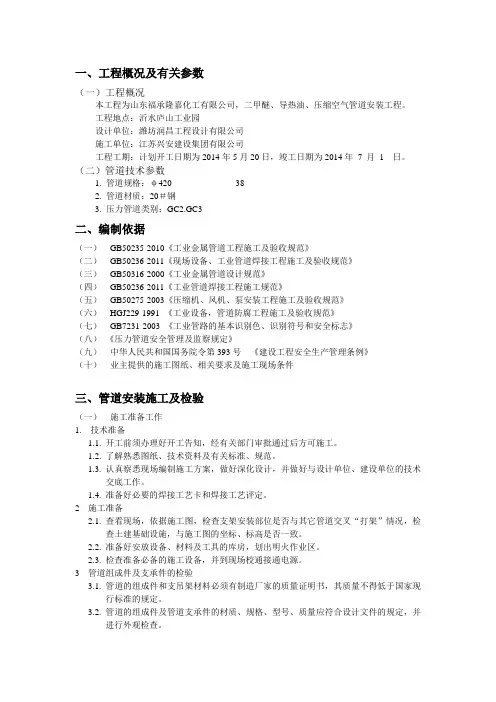

一、工程概况及有关参数(一)工程概况本工程为山东福承隆嘉化工有限公司,二甲醚、导热油、压缩空气管道安装工程。
工程地点:沂水庐山工业园设计单位:潍坊润昌工程设计有限公司施工单位:江苏兴安建设集团有限公司工程工期:计划开工日期为2014年5月20日,竣工日期为2014年7 月 1 日。
(二)管道技术参数1. 管道规格:φ420----------------------382. 管道材质:20#钢3. 压力管道类别:GC2.GC3二、编制依据(一)GB50235-2010《工业金属管道工程施工及验收规范》(二)GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》(三)GB50316-2000《工业金属管道设计规范》(四)GB50236-2011《工业管道焊接工程施工规范》(五)GB50275-2003《压缩机、风机、泵安装工程施工及验收规范》(六)HGJ229-1991 《工业设备,管道防腐工程施工及验收规范》(七)GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》(八)《压力管道安全管理及监察规定》(九)中华人民共和国国务院令第393号《建设工程安全生产管理条例》(十)业主提供的施工图纸、相关要求及施工现场条件三、管道安装施工及检验(一)施工准备工作1. 技术准备1.1. 开工前须办理好开工告知,经有关部门审批通过后方可施工。
1.2. 了解熟悉图纸、技术资料及有关标准、规范。
1.3. 认真察悉现场编制施工方案,做好深化设计,并做好与设计单位、建设单位的技术交底工作。
1.4. 准备好必要的焊接工艺卡和焊接工艺评定。
2 施工准备2.1. 查看现场,依据施工图,检查支架安装部位是否与其它管道交叉“打架”情况,检查土建基础设施,与施工图的坐标、标高是否一致。
2.2. 准备好安放设备、材料及工具的库房,划出明火作业区。
2.3. 检查准备必备的施工设备,并到现场校通接通电源。
(完整版)压缩空气管道施工方案
一、工程概况及有关参数(一)工程概况本工程为************公司,********************项目,压缩空气管道安装工程。
工程地点:************************设计单位:*************************施工单位:*************************工程开、竣工日期:计划开工日期为****年月日,竣工日期为****年月日总工期为天。
(二)管道技术参数1. 压缩空气管道1.1. 管道规格:φ159×4.51.2. 管道编号:A0601—φ159×4.5—1.0A11.3. 工作压力:0.7Mpa1.4. 工作温度:常温1.5. 设计压力:0.8Mpa1.6. 设计温度:常温1.7. 强度试验压力:1.2Mpa1.8. 试验介质:水1.9. 管道材质:20#钢1.10. 压力管道类别:GC2—4二、编制依据(一)GB50235-97《工业金属管道工程施工及验收规范》(二)GB50236-98《现场设备、工业管道焊接工程施工及验收规范》(三)GB50316-2000《工业金属管道设计规范》(四)GB50231 《机械设备安装工程施工及验收规范》(五)GB50275 《压缩机、风机、泵安装工程施工及验收规范》(六)GB50093 《工业自动化仪表工程施工及验收规范》(七)GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》(八)劳部发(1996)140号《压力管道安全管理及监察规定》及解析(九)中华人民共和国国务院令第393号《建设工程安全生产管理条例》(十)业主提供的施工图纸、相关要求及施工现场条件三、管道安装施工及检验(一)施工准备工作1. 技术准备1.1. 开工前须办理好开工告知,经有关部门审批通过后方可施工。
1.2. 了解熟悉图纸、技术资料及有关标准、规范。
1.3. 认真察悉现场编制施工方案,做好深化设计,并做好与设计单位、建设单位的技术交底工作。
压缩空气管道安装施工方案
压缩空气管道安装施工方案1. 引言本文档旨在提供一份详细的施工方案,用于压缩空气管道的安装工作。
压缩空气管道是将压缩空气从压缩机传递到使用点的重要组成部分。
正确的安装和布置管道能够确保系统的高效运行和安全性。
2. 前期准备在进行压缩空气管道安装工作之前,需要进行以下准备工作:•调查和设计:根据使用点的需求,评估管道的布置和长度,确定最佳的施工方案。
同时,还需要调查现场的布局和环境,确保安装过程中不会受到限制或干扰。
•材料准备:根据设计方案和管道长度,准备所需的管材、接头、夹具等材料和工具。
•安全考虑:制定安全方案,确保施工过程中的操作符合相关安全标准,提供必要的防护装备和培训。
3. 施工步骤3.1. 布置管道根据调查和设计结果,确定最佳的管道布置。
在布置过程中,需要考虑以下因素:•管道路径:根据使用点的位置和需求,合理规划管道路径,确保最短的管道长度和最小的压力损失。
•托架和支撑:根据管道的直径和长度,安装托架和支撑物,确保管道的稳定和安全。
•弯头和接头:根据管道的走向和变化,安装弯头和接头,确保管道的连贯性和可维护性。
•跨越和隧道:如果管道需要跨越或穿越其他设施或障碍物,需要采取适当的措施,确保安全和有效施工。
3.2. 安装管道在布置完管道之后,按照以下步骤进行管道的安装:1.准备管道材料和工具,确保其符合设计和安全要求。
2.按照设计方案和布置要求,逐段安装管道,连接接头和弯头。
3.使用合适的夹具和工具,确保管道连接紧密和密封。
4.检查每个连接点和管道段,确保其牢固和无漏气情况。
5.定期清理管道和接头,确保其无杂质和堵塞。
6.安装管道支撑物,确保管道的稳定和安全。
3.3. 测试和验收在完成管道的安装后,需要进行测试和验收工作,以确保管道的正常运行和符合要求:1.压力测试:使用适当的压力测试设备,对管道进行压力测试,检查是否有泄漏或渗漏现象。
2.检查和修复:根据测试结果,检查和修复可能存在的问题,确保管道的正常运行和安全性。
压缩空气工程施工解决方案
压缩空气工程施工解决方案一、施工方案综述根据现场条件和安装工程特点,以确保施工质量、施工进度均达到合同要求为标准,依据我公司的施工机械能力、施工人员技术水平确定施工方法如下:管道安装:管道采用部分预制加现场安装,提高管道的予制深度,在现场焊接接头采用手工氩弧焊工艺。
管道安装采用分段预制、现场组装、吊车或现场技术措施方案吊装方法施工。
予制完成后及时安装,减小予制场地的压力。
在材料管理上采用主材一次性采购。
用单线图料表控制发料,班组用单线图领料,无单线图者按管线号,随用随领。
保温:保温的保护层采用机械预制加工;防腐采用喷涂或刷涂。
二、工程建设难点1)管理上施工管理:保证工期优先,努力降低成本,对现场施工管理和协调能力提出较高要求。
质量管理:所有管道的焊接均采用氩弧焊工艺,要求施工单位的施焊人员必须具有很高的技术水平,为此我们投入高素质的操作人员和专职质检等管理人员,制定严格的质量制度,确保工程质量的完好和顺利。
进度管理:为了保证施工进度计划的有效实现,我们将运用施工管理软件,根据施工条件安排进度和工序衔接,分期分部进行施工,先主体、后分项;先主干、后分支的施工原则进行施工,以确保工程按期完成。
安全管理:在施工中必须严格执行公司及业主单位的动火(消防)、用电、卫生、噪音、排污等环境保护管理制度和规定,制定严密的安全防范措施,确保工程的顺利实施。
2)技术上安装工程:难点在于焊接质量的控制,具体如下:管道固定焊口的焊接作业位置尺寸合理,必须保证焊工有足够的作业空间。
焊材的选择、焊接工艺参数、焊接操作严格按照焊接工艺评定和焊接工艺指导书进行。
管道内部毕须保持洁净,未使用及施工完毕的管口进行检查和封闭,管道对口前对管道内杂物进行清理。
3)环境上施工要做到防火、防爆,废料、垃圾及时清运、清扫。
施工中控制噪音排放,减少对周围环境和人员的干扰。
三、压缩空气管道施工方案(一)施工准备1技术学习与培训由于本工艺管道施工的特殊性,为保证施工进度与质量,针对本工艺管道施工内容与特点,组织全体施工人员进行图纸,规程,规范的学习,进行工艺流程,施工组织设计,施工方案,工艺特点与施工难度的交底工作。
压缩空气管道施工及方案
XXXXXXXXX工程XXXX压缩空气管道施工案编写人:日期:审核人:日期:批准人:日期:XXXXXXXXXX工程经理部压缩空气管道施工案一、编制依据:1、建立指挥部有关建立管理文件、会议纪要和设计单位提供的施工图设计文件。
2、根据现场勘察情况和前湾港站运营规定。
3、"采暖通风与空气调节设计规"GB50019-2003。
4、"工业金属管道设计规"GB50316-2000。
5、"压力管道平安与监察规定"、"工业金属管道工程施工及验收规"GB50235-97。
6、"现场设备、工业管道焊接工程与施工验收规"GB50236-97。
7、"工业设备及管道绝热施工及验收规"GBJ126。
二、编制围:本工程为XXXXX试风设备综合楼室外压缩空气管道设计。
三、工程概括:1、本工程位于既有1股与新1股之间,施工里程为GLK1+772至GLK2+766围,压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道,类别为GC3级,流体类别为D类,设计压力0.8MPa,水压试验为1.2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设,管道连接采用焊接连接,管道阀门为截断塞门,管道外刷防锈漆两道,银粉一道。
埋地管道穿越铁路时需设套管保护,管顶距铁路轨面不小于1.2m。
管道外壁与套管两端部的间隙用浸沥青的麻丝填实,再在外端用沥青堵塞。
气源由空压机室外部储风缸接引。
微控试风设备的试风柜距脱轨器轨边设备20m,埋设管道作加强环氧沥青防腐层,防腐层厚度不小于6mm。
四、施工案及工艺〔一〕、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的组成1〕、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
压缩空气管道工程施工组织设计方案
XXXXXXXXX工程XXXX压缩空气管道施工方案编写人:日期:审核人:日期:批准人:日期:XXXXXXXXXX项目经理部压缩空气管道施工方案一、编制依据:1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。
2、根据现场勘察情况和前湾港站运营规定。
3、《采暖通风与空气调节设计规》GB50019-2003。
4、《工业金属管道设计规》GB50316-2000。
5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规》GB50235-97。
6、《现场设备、工业管道焊接工程与施工验收规》GB50236-97。
7、《工业设备及管道绝热施工及验收规》GBJ126。
二、编制围:本工程为XXXXX试风设备综合楼室外压缩空气管道设计。
三、工程概括:1、本工程位于既有1股与新1股之间,施工里程为GLK1+772至GLK2+766围,压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道,类别为GC3级,流体类别为D类,设计压力0.8MPa,水压试验为1.2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设,管道连接采用焊接连接,管道阀门为截断塞门,管道外刷防锈漆两道,银粉一道。
埋地管道穿越铁路时需设套管保护,管顶距铁路轨面不小于1.2m。
管道外壁与套管两端部的间隙用浸沥青的麻丝填实,再在外端用沥青堵塞。
气源由空压机室外部储风缸接引。
微控试风设备的试风柜距脱轨器轨边设备20m,埋设管道作加强环氧沥青防腐层,防腐层厚度不小于6mm。
四、施工方案及工艺〔一〕、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的组成1〕、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2〕、压缩空气站设备〔1〕空气压缩机在一般的压缩空气站中,最广泛采用的是活塞式空气压缩机。
在大型压缩空气站中,较多采用离心式或轴流式空气压缩机。
压缩空气管道施工方案_施工组织设计
压缩空气管道施工方案_施工组织设计一、工程概况本项目是工业企业设计和施工压缩空气管道系统,以满足其生产过程中对压缩空气的需求。
项目包括管道布置设计、管道材料采购、管道安装施工等工作。
1.预施工准备(1)组建施工团队:由一名项目经理负责项目整体管理和协调工作,配备一支专业的施工队伍,包括施工人员和技术工人。
(2)准备施工设备:根据项目需求,准备所需的施工设备和工具,如挖掘机、吊车、焊接设备等。
(3)制定施工计划:根据项目要求和工期,制定详细的施工计划,确保施工进度和质量。
2.管道布置设计(1)分析工艺要求:根据用户的工艺要求和生产流程,确定管道布置方案,包括管道数量、长度、直径等。
(2)绘制管道布局图:根据工艺要求和现场实际情况,绘制管道布局图,包括管道走向、连接方式等。
(3)选择管道材料:根据工艺要求和环境条件,选择适合的管道材料,如不锈钢、镀锌钢等。
3.管道材料采购(1)编制采购计划:根据管道布置设计和工程量清单,编制详细的管道材料采购计划,包括材料种类、数量、规格等。
(2)选择供应商:通过市场调研和招标等方式,选择具有良好口碑和信誉度的供应商,保证材料的质量和供货时间。
(3)采购材料:按照采购计划,及时采购所需的管道材料,并进行验收和入库。
4.管道安装施工(1)现场准备工作:到达施工现场后,进行必要的场地清理和平整,确保施工的安全和顺利进行。
同时,组织施工人员进行安全教育,强调施工现场的安全意识。
(2)管道焊接:根据管道布局图和焊接工艺要求,对管道进行焊接连接。
焊接前,要对焊口进行清理和处理,保证焊接质量。
(3)管道安装:进行管道的支架安装和管道组装。
安装管道支架时,要按照设计要求和相关标准进行。
管道组装时,要保证管道连接紧密且牢固。
(4)管道测试:安装完毕后,对管道进行气密性测试和水压试验,确保管道的安全性和可靠性。
(5)管道防腐处理:根据管道要求,选择适合的防腐材料和工艺,对管道进行防腐处理,提高其使用寿命和耐腐蚀性。
压缩空气管道施工方案
压缩空气管道工程二、工程概况直埋管道穿越公路或铁路时,其交角不应小于45°,并加设套管,套管两端伸出路基边坡不小于1m,路边有排水沟时,伸出排水沟边1m,套管规格:∅73x4、∅89x4管道配DN125套管。
直埋压缩空气管道的埋设深度:一般情况管顶(或套管顶)至地面净距离不小于0.6m,穿越铁路时套管管顶至铁路轨底的净距离不应小于1.2m,埋地压缩空气管道穿越公路时,套管顶端距道路路面净距不应小于0.7m。
压缩空气管道与电缆沟交叉时,压缩空气管道下穿电缆沟,同时压缩空气管道需加装DN125的套管,套管两端伸出电缆沟沟壁应不小于1m,套管顶端与电缆沟底板外壁的净距应不小于0.3m。
材料准备钢管5.4.9.1管子的质量证明文件包括:产品标准号;钢的牌号、炉罐号、批号、交货状态、重量和件数;品种名称、规格和质量等级;产品标准和订货合同中规定的各项检验结果(包括晶间腐蚀试验结果);制造厂检验印记。
5.4.9.2 全部管子应进行外观检查,检查表面情况、直径、壁厚、弯曲度,均应符合材料标准的规定。
5.4.9.3 钢管的表面质量应符合下列规定:钢管内外表面不得有裂纹、折叠、发纹、扎折、离层、结疤等缺陷;钢管表面的锈蚀、凹陷、划痕及其它机械损伤的深度,不应超过相应产品标准规定的壁厚负偏差;有符合产品标准规定的标识。
5.4.10阀件5.4.11.1 本工程所用阀件的阀体、阀盖的铸钢件,应有无损检测的合格证明书。
5.4.11.2 全部阀门应做外观检查,并检查下列项目:5.4.11.3 阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。
5.4.11.4 外部和可见的内表面、螺纹、密封面应无损伤、锈蚀现象,铸造阀体不得有裂纹、氧化皮、砂眼、缩孔、气孔、粘砂、疏松等有害性缺陷,锻体阀件应无裂纹、拆皱、重皮、锈蚀、凹陷等。
5.4.11.5 对阀门的阀体密封面、垫片和填料的材质进行抽检,每批至少抽检一件,若不符合要求,该批阀门禁止使用。
压缩空气管道施工方案_施工组织设计
目录一、编制说明二、工程概况三、施工部署四、施工准备工作五、材料采购及检验六、工程施工方案七、施工进度计划及保证措施八、各项资源投入量计划九、质量保证体系及保证措施十、安全保证体系及保证措施十一、施工平面和临时设施计划十二、服务一、编制说明本施工组织方案是根据《XXXX招标文件》,结合我们以往同类工程施工积累的经验的基础上编制而成的。
在编制过程中,我们力求做到:方案内容全面,有针对性,重点难点突出,经济合理,技术先进,措施得力,工期、质量、安全、文明施工等目标明确。
本工程位于XXXXXXXXXXXXXX,工程项目涉及不锈钢管道安装、管道保温等专业和技术工种,采用目前先进的施工工艺、设备和完善的管理方法,发挥公司特长,在计划工期内理顺各专业、各工种之间的纵横关系,使各专业、各工种在最短的时间内尽快进入各自角色,并实现相互间的默契与配合。
在施工中,除保证施工质量和进度外,还应重视施工安全及环境保护,并根据所制定的施工进度计划合理安排各种材料设备的入场,协调预制与安装的工序衔接,提高施工生产效率和场地的使用率,对于施工中所产生的边角料垃圾等要及时外运,运输过程中要做好各种防护措施保护周围的环境卫生。
我们将结合公司多年工程施工的经验,有决心、有信心并有实力完成这个质量、进度双达标的优质工程。
二、工程概况2.1、工程简介:工程名称:压缩空气管道安装工程工程地点:设计单位:建设单位:施工单位:本公司工程内容:管道为不锈钢材质,DN200管道:约186米;DN100管道:约26米;DN80管道:约8米;及φ219×8管道岩板管壳保温。
计划工期:。
2.2 工程特点本工程为管道安装主要特点如下:2.2.1本系统工程中φ219×8管道设计压力5Mpa,系统密封性要求高,确保管线焊接质量以及搞好试压、气密工作是本工程的施工重点之一。
2.2.2 管道为不锈钢材质,采用氩弧焊工艺施工。
2.2.3 管道预制深度可加大,既保证了焊接效率和质量又有利于保证安全。
压缩空气管道工程施工方案
压缩空气管道工程施工方案一、编制依据:1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。
2、根据现场勘察情况和前湾港站内运营规定。
3、《采暖通风与空气调节设计规范》GB50019-2003。
4、《工业金属管道设计规范》GB50316-2000。
5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》GB50235-97。
6、《现场设备、工业管道焊接工程与施工验收规范》GB50236-97。
7、《工业设备及管道绝热施工及验收规范》GBJ126。
二、编制范围:本工程为 XXXXX试风设备综合楼室外压缩空气管道设计。
三、工程概括:1、本工程位于既有 1股与新 1股之间,施工里程为 GLK1+772至GLK2+766范围内,压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道,类别为G C3级,流体类别为 D类,设计压力0.8MPa,水压试验为 1.2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设,管道连接采用焊接连接,管道阀门为截断塞门,管道外刷防锈漆两道,银粉一道。
埋地管道穿越铁路时需设套管保护,管顶距铁路轨面不小于 1.2m。
管道外壁与套管两端部的间隙用浸沥青的麻丝填实,再在外端用沥青堵塞。
气源由空压机室外部储风缸接引。
微控试风设备的试风柜距脱轨器轨边设备 20m,埋设管道作加强环氧沥青防腐层,防腐层厚度不小于6mm。
四、施工方案及工艺(一)、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的组成1)、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2)、压缩空气站设备(1))空气压缩机在一般的压缩空气站中,最广泛采用的是活塞式空气压缩机。
在大型压缩空气站中,较多采用离心式或轴流式空气压缩机。
(2))空气过滤器(3))后冷却器(4))贮气罐活塞式压缩机都配备有贮气罐,目的是减弱压缩机排气的周期性脉动,稳定管网压力,同时可进一步分离空气中的油和水分。
压缩空气管道施工方案_施工组织设计
目录一、编制说明二、工程概况三、施工部署四、施工准备工作五、材料采购及检验六、工程施工方案七、施工进度计划及保证措施八、各项资源投入量计划九、质量保证体系及保证措施十、安全保证体系及保证措施十一、施工平面和临时设施计划十二、服务一、编制说明本施工组织方案是根据《XXXX招标文件》,结合我们以往同类工程施工积累的经验的基础上编制而成的。
在编制过程中,我们力求做到:方案内容全面,有针对性,重点难点突出,经济合理,技术先进,措施得力,工期、质量、安全、文明施工等目标明确。
本工程位于XXXXXXXXXXXXXX,工程项目涉及不锈钢管道安装、管道保温等专业和技术工种,采用目前先进的施工工艺、设备和完善的管理方法,发挥公司特长,在计划工期内理顺各专业、各工种之间的纵横关系,使各专业、各工种在最短的时间内尽快进入各自角色,并实现相互间的默契与配合。
在施工中,除保证施工质量和进度外,还应重视施工安全及环境保护,并根据所制定的施工进度计划合理安排各种材料设备的入场,协调预制与安装的工序衔接,提高施工生产效率和场地的使用率,对于施工中所产生的边角料垃圾等要及时外运,运输过程中要做好各种防护措施保护周围的环境卫生。
我们将结合公司多年工程施工的经验,有决心、有信心并有实力完成这个质量、进度双达标的优质工程。
二、工程概况2.1、工程简介:工程名称:压缩空气管道安装工程工程地点:设计单位:建设单位:施工单位:本公司工程内容:管道为不锈钢材质,DN200管道:约186米;DN100管道:约26米;DN80管道:约8米;及φ219×8管道岩板管壳保温。
计划工期:。
2.2 工程特点本工程为管道安装主要特点如下:2.2.1本系统工程中φ219×8管道设计压力5Mpa,系统密封性要求高,确保管线焊接质量以及搞好试压、气密工作是本工程的施工重点之一。
2.2.2 管道为不锈钢材质,采用氩弧焊工艺施工。
2.2.3 管道预制深度可加大,既保证了焊接效率和质量又有利于保证安全。
压缩空气管道系统施工方案
压缩空气管道系统施工方案一、编制依据:1、《压力管道安全管理与监察规定》及解析<劳部发(1996)140号〉2、《机械设备安装工程施工及验收规范》GB502313、《工业金属管道工程施工及验收规范》GB502354、《现场设备、工业管道焊接工程施工及验收规范》GB502365、《建设工程安全生产管理条例》第393号6、由业主提供的施工图纸及相关要求。
7、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。
8、施工现场条件。
二、工程概况:本工程为5JPH空气管道安装工程.三、主要工程量:四、组织机构、施工部署:1、本工程在项目经理的直接领导下,建立了相应的组织机构,统一指挥施工的全过程,直至达到100%的质量合格目标。
2、质量目标:保证工程质量全部合格。
工期目标:按合同工期完成全部建设施工任务。
现场管理目标:严格施工现场管理,杜绝重大安全事故,不发生火灾。
3、劳动力安排五、施工准备1、图纸准备:为了更好的进行施工,施工前要求各施工人员认真熟悉图纸,掌握施工的难点和重点。
2、技术准备:土建施工过程中,要求土建专业按图纸预留孔洞,技术人员要到现场核实尺寸,避免返工。
3、材料准备:3。
1 管材:压缩空气系统采用无缝钢管,并酸洗镀锌法兰连接,管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象,施工前应用钢刷对无缝钢管进行除锈,并在现场码放整齐。
3.2 管件:要求表面平整、无角度不标准缺陷。
并在现场码放整齐。
3。
3阀门:铸造规矩,无毛刺、裂纹,开关灵活严密,丝扣无损伤,直度和角度正确,强度符合要求,手轮无损伤.施工前应进行试压。
3。
4其它材料:型钢、管卡子、螺栓、螺母、衬垫、垫圈、电气焊条等,选用符合标准要求.4、主要机具:4。
1机具:吊车、钢丝绳、倒链、砂轮锯、套丝机、电焊机、气焊机。
4.2工具:管钳,压力案,台虎钳,气焊工具,手锯,活板子。
4。
3其它:水平尺,钢卷尺,线坠,小线等。
5、作业条件:5。
压缩空气管道施工方案
XXXXXXXXX工程XXXX压缩空气管道施工方案编写人:日期:审核人:日期:批准人:日期:XXXXXXXXXX项目经理部压缩空气管道施工方案一、编制依据:1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。
2、根据现场勘察情况和前湾港站内运营规定。
3、《采暖通风与空气调节设计规范》GB50019-2003。
4、《工业金属管道设计规范》GB50316-2000。
5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》GB50235-97。
6、《现场设备、工业管道焊接工程与施工验收规范》GB50236-97。
7、《工业设备及管道绝热施工及验收规范》GBJ126。
二、编制范围:本工程为XXXXX试风设备综合楼室外压缩空气管道设计。
三、工程概括:1、本工程位于既有1股与新1股之间,施工里程为GLK1+772至GLK2+766范围内,压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道,类别为GC3级,流体类别为D类,设计压力0.8MPa,水压试验为1.2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设,管道连接采用焊接连接,管道阀门为截断塞门,管道外刷防锈漆两道,银粉一道。
埋地管道穿越铁路时需设套管保护,管顶距铁路轨面不小于1.2m。
管道外壁与套管两端部的间隙用浸沥青的麻丝填实,再在外端用沥青堵塞。
气源由空压机室外部储风缸接引。
微控试风设备的试风柜距脱轨器轨边设备20m,埋设管道作加强环氧沥青防腐层,防腐层厚度不小于6mm。
四、施工方案及工艺(一)、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的组成1)、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2)、压缩空气站设备(1)空气压缩机在一般的压缩空气站中,最广泛采用的是活塞式空气压缩机。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、工程概况及有关参数一)工程概况************************ ************************* *************************工程开、 竣工日期: 计划开工日期为 **** 年月 总工期为 天。
二)管道技术参数 1. 压缩空气管道1.1. 管道规格:^ 159 X 4.51.2. 管道编号:A0601 ―^ 159 X 4.5— 1.0A1 1.3. 工作压力: 0.7Mpa 1.4. 工作温度:常温 1.5. 设计压力: 0.8Mpa 1.6. 设计温度:常温 1.7. 强度试验压力: 1.2Mpa 1.8. 试验介质:水 1.9. 管道材质: 20#钢 1.10. 压力管道类别:GC2 — 4、编制依据一) GB50235-97 《工业金属管道工程施工及验收规范》二) GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》 三) GB50316-2000 《工业金属管道设计规范》 四) GB50231 《机械设备安装工程施工及验收规范》 五) GB50275 《压缩机、风机、泵安装工程施工及验收规范》 六) GB50093 《工业自动化仪表工程施工及验收规范》七) GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》 八) 劳部发( 1996)140号 《压力管道安全管理及监察规定》及解析九) 中华人民共和国国务院令第 393 号 《建设工程安全生产管理条例》 十) 业主提供的施工图纸、相关要求及施工现场条件三、管道安装施工及检验(一) 施工准备工作 1. 技术准备1.1. 开工前须办理好开工告知,经有关部门审批通过后方可施工。
1.2. 了解熟悉图纸、技术资料及有关标准、规范。
1.3. 认真察悉现场编制施工方案,做好深化设计,并做好与设计单位、建设单位的技术 交底工作。
1.4. 准备好必要的焊接工艺卡和焊接工艺评定。
本工程为 ************ 公司, ******************** 项目,压缩空气管道安装工程。
工程地点: 设计单位: 施工单位: 日,竣工日期为 **** 年 月 日2 施工准备2.1. 查看现场,依据施工图,检查支架安装部位是否与其它管道交叉“打架”情况,检查土建基础设施,与施工图的坐标、标高是否一致。
22准备好安放设备、材料及工具的库房,划出明火作业区。
23检查准备必备的施工设备,并到现场校通接通电源。
3管道组成件及支承件的检验3.1. 管道的组成件和支吊架材料必须有制造厂家的质量证明书,其质量不得低于国家现行标准的规定。
3.2. 管道的组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定,并进行外观检查。
3.3. 外观检查表面质量应无裂纹、缩孔、夹渣、重皮、砂眼、针孔等缺陷,凹陷及其它机械损伤的深度不应超过产品相应标准的允许偏差。
检查方法:用小锤敲击,用放大镜、卡钳和测厚仪检查。
3.4. 必须有产品的标识。
3.5. 阀门应从每批中抽查10%,且不少于1个,进行壳体压力试验和密封试验。
当不合格时,应加倍检查,仍不合格时,该批阀门不得使用。
3.6. 阀门的壳体试验压力不得小于公称压力的 1.5倍,试验时间不得少于5min,以壳体填料无渗漏为合格。
密封试验以公称压力进行,以阀瓣密封面不漏为合格。
3.7. 试验合格的阀门,应及时排尽内部的积水,并吹干。
密封面上涂防锈油,关闭阀门,封闭出入口,做出明显的标记,填写“阀门试验记录”。
(二)管道支吊架制作安装1. 管道支架的类型、布置和标高均按管道汇总图制作安装,无管道汇总图的按01R417-1《室内管道支吊架》及01R417-2《装配式管道吊挂架安装图》设置安装。
2. 支吊架上的孔应采用电钻加工,不得用氧气、乙炔焰割孔,支架端部不允许有尖角和快口。
3. 管卡宜采用镀锌成型件。
4. 支吊架各部件应在组焊前校核其尺寸,确认无误后进行组对和点固焊。
点焊成形后用角尺或标准样板核对组对角度,并在平台上矫形。
5. 支吊架制作完毕后,应按施工图说明要求作好防腐处理。
6. 支吊架检验应符合下列要求。
6.1. 按施工图检查支吊架。
6.2. 管道焊缝均匀完整,外观成形良好,不得有欠焊、漏焊、裂纹和咬边等缺陷。
6.3. 管架固定牢固可靠。
6.4. 防腐层应完整、厚度均匀。
(三)管道焊接和安装1. 管道预制1.1. 管道预制按照管道施工图纸规定的数量、规格、材质并选配管道件,并按单线图标明管道系统号和按顺序标明各组成件的顺序号。
1.2. 自由管段和封闭管段的选择应合理,封闭管段按现场实际的安装长度加工。
管段的加工尺寸允许偏差应符合下表:项目14碳素管道宜采用机械方法切割,当采用氧乙炔火焰切割时,必须保证尺寸正确和表面平整。
1.5. 切口表面应平整、无裂纹、从皮、毛刺、缩口、熔渣、氧化物、铁屑等。
16切口断面倾斜偏差(见下图),不应大于管子外径的1%,且不超过3mm。
1.7. 预制完毕的管段,应将内部清理干净,并及时封闭管口。
2管道组对和准备2.1. 管道焊接应按GB50235-97《工业管道工业金属管道工程施工及验收规范》的有关规定进行。
2.2. 管道焊缝位置应符合下列规定:2.2.1. 直管段上两对焊接口中心的距离不应小于管子外径。
2.2.2. 焊缝距离弯管(不包括压制弯)起弯点不得小于100mm,且不得小于管子外径。
2.2.3. 环焊缝距支、吊架净距不得小于50mm.2.2.4. 不宜在管道焊缝及其边缘上开孔。
2.3. 管道组对时坡口及其外表面清理范围:大于等于10cm,用角向砂轮机打磨去除表面的铁锈、油漆、水分等。
2.5. 管道坡口加工宜采用机械安装方法,也可采用等离子弧、氧乙炔焰等热加工方法。
采用热加工坡口后,应除去坡口表面的氧化皮、熔渣及影响接头质量的表面层,并应将凸凹不平处打磨平整。
2.6. 管道对焊口的组对应做到内部平齐,内部错边量不宜超过壁厚的10% ,且不小于1mm。
壁厚不同的管道组对时,内壁允许偏差不大于1mm,外壁允许偏差不大于2mm。
2.7. 管子对口时应在距口中心200mm 处测量平直度。
2.8. 焊接前的清理和准备2.8.1. 预制完毕的管段应将内部清理干净,应及时封闭管口。
2.8.2. 管道焊接安装前应检查所有管道组成件内部应无砂土、熔渣、铁屑或其他杂物。
2.8.3. 管道穿线路、墙或板筑物时应加装套管保护,套管与管子之间的间隙不小于10mm 。
2.8.4. 管道上口开孔应在管段安装前完成。
2.8.5. 检查法兰密封面及垫片,不得有影响密封性能的划痕、锈斑等缺陷存在。
2.8.6. 管道在施工前应根据工艺评定编制焊接作业指导书2.8.7. 焊材必须具有产品质量证明,并用焊箱进行适当烘烤,使用中采用保温箱保持干燥。
3 安装焊接3.1. 先将管段在地面上完成拼装组对,要求如下:3.1.1. 拼装后尺寸符合设计和现场实际要求。
3.1.2. 焊接外观质量检验符合要求。
3.1.3. 焊缝无损检测拍片检验合格。
3.1.4. 管道的地座与管道焊接完成。
32切口端面倾斜偏差受力点。
吊管道时的钢丝绳直径>①20mm并钢丝绳必须完好。
起吊时必须完好。
3.3. 管道安装的允许偏差符合下表要求:3.4. 焊工应按指定的焊接作业指导书施焊,焊工应在合格的项目内从事管道焊接;焊后应在焊缝边10-15mm 处打上施工焊工的钢印。
3.5. 20#低碳管道焊接:3.5.1. 焊接方法:手工兀极氩弧焊(TIG)+焊条电弧焊。
3.5.2. 接头形式:60° V型坡口,间隙0-2mm,钝边0-2mm.3.5.3. 施焊位置:水平固定(转动)对接接头和垂直固定接头。
3.5.4. 焊接方法:手工钨极氩弧焊(TIG)打底,要求单面焊双面成形,根部焊透。
3.5.5. 焊丝牌号:TIG-J50 ,直径2.5mm。
3.6. 焊条电弧焊:焊中间层和盖板,多道焊,焊妥。
3.6.1. 焊条牌号:J422,直径2.5-3.2mm。
3.6.2. 合格焊工项目:a. GTAM-II-2C-5/57-02b. SMAW-II-2G-5/57-F3Jc. GTAW-II-5G-5/57-02d. SMAW-II-5G-5/57-F3Je. SMAW-I/II-6FG(K)-9/57-F3J3.7. 管道安装,应及时进行支、吊架的固定和调整工作。
管子和支撑面应接触良好。
3.8. 管道施焊环境若出现下列情况之一,而未采取措施的,应停止焊接工作。
3.8.1. 电弧焊焊接时,风速等于或大于8m/s,气体保护焊接时,风速等于或大于2m/s。
3.8.2. 相对湿度大于90%。
3.8.3. 下雨或下雪。
3.9. 钨极氩弧焊宜用铈钨棒,使用氩气的纯度在99.9%以上。
3.10. 定位焊应与正式的焊接工艺相同,定位焊的焊接长度宜为10-15cm,高宜为2-4mm,且不超过壁厚的2/3. 定位焊的焊缝不得有裂纹及其他缺陷,定位焊焊缝两端,宜磨成缓坡型。
3.11. 焊接工艺要求:3.11.1. 不得在焊件表面引弧或试验电流。
3.11.2. 在焊接中应确保起弧与收弧的质量,收弧时应将弧坑填满,多层焊的层间接头应相互错开。
3.11.3. 除焊接工艺有特殊要求外,每道焊缝应一次连续焊完,,如因故被迫中断,应采取防裂措施,在焊时必须进行检查,确保无裂纹后可继续施焊。
3.12. 焊接完成后,应及时将焊缝表面的熔渣及附近的飞溅物清理干净。
(四)管道安装检查、检验1. 焊缝外观检查:焊缝外观应成型良好,宽度以每边盖过坡口边缘2mm为宜,角焊缝的焊角高度应符合设计规定,外形应平缓过渡。
2. 焊接接头表面应符合下列要求:2.1. 不允许有裂纹、未溶合、气孔、夹渣、飞溅等存在。
2.2. 管道缝咬边深度不应大于0.5mm,连续咬边长度不应大于100mm且焊缝两侧咬边点长不得大于该焊缝全长的10%。
2.3. 焊缝不得低于母材,焊缝余高H小于或等于1+0.2b1,且不大于3mm2.4. 焊接接头错边不应大于壁厚的10%,则不得大于0.4mm.(五)管道系统压力试验1. 试验前准备管道系统试压前,应由施工单位、业主和有关部门联合检查确认下列条件:1.1. 管道系统全部按设计文件安装完毕。
1.2. 管道支、吊架形式、材料、安装位置正确、数量齐全、紧固程度、焊接质量合格。
试压用的临时加固措施安全可靠,临时盲板加置正确,标志明显,记录完整。
试用的检测仪器的量程、精度等级、鉴定有效符合规定。
(六)管道系统吹扫和冲洗1. 管道系统压力试压合格后应进行压缩空气吹扫,吹扫前应符合下列要求:1.1. 不应安装孔板、法兰连接的调节阀、节流阀、安全阀、仪表件等,对已焊在管道上的阀门和仪表,应采取相应的保护措施。
