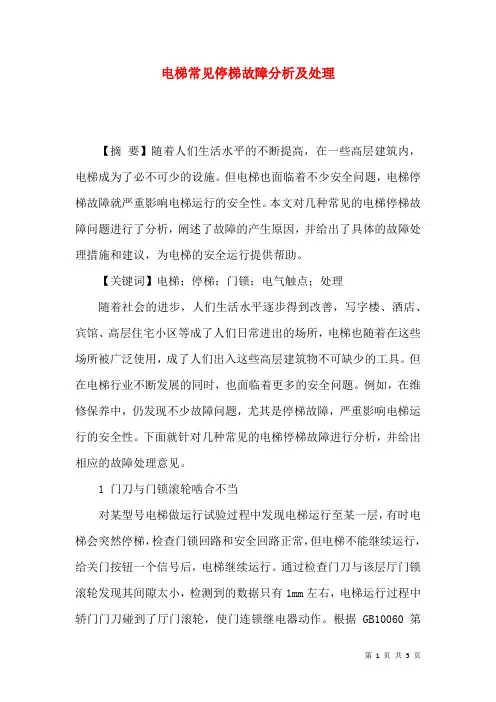

电梯常见停梯故障分析及处理

电梯常见停梯故障分析及处理

【摘要】随着人们生活水平的不断提高，在一些高层建筑内，电梯成为了必不可少的设施。但电梯也面临着不少安全问题，电梯停梯故障就严重影响电梯运行的安全性。本文对几种常见的电梯停梯故障问题进行了分析，阐述了故障的产生原因，并给出了具体的故障处理措施和建议，为电梯的安全运行提供帮助。

【关键词】电梯；停梯；门锁；电气触点；处理

随着社会的进步，人们生活水平逐步得到改善，写字楼、酒店、宾馆、高层住宅小区等成了人们日常进出的场所，电梯也随着在这些场所被广泛使用，成了人们出入这些高层建筑物不可缺少的工具。但在电梯行业不断发展的同时，也面临着更多的安全问题。例如，在维修保养中，仍发现不少故障问题，尤其是停梯故障，严重影响电梯运行的安全性。下面就针对几种常见的电梯停梯故障进行分析，并给出相应的故障处理意见。

1 门刀与门锁滚轮啮合不当

对某型号电梯做运行试验过程中发现电梯运行至某一层，有时电梯会突然停梯，检查门锁回路和安全回路正常，但电梯不能继续运行，给关门按钮一个信号后，电梯继续运行。通过检查门刀与该层厅门锁滚轮发现其间隙太小，检测到的数据只有1mm左右，电梯运行过程中轿门门刀碰到了厅门滚轮，使门连锁继电器动作。根据GB10060第4.4.5条规定：门刀与各层厅门地坎间隙均应为5～10mm。门刀通过各层厅门锁滚轮时应在中间位置，偏差不应大于±2mm。

施工人员在安装各层厅门锁时，个别门锁滚轮的中心位置有偏移，使轿门门刀偏向门锁滚轮的一侧，其间隙减小。当门刀越过门锁滚轮时，由于运行过程的水平方向抖动导致门刀触动门锁触点，使门锁回路失电。又由于电梯运行惯性的存在，使轿门门刀越过层门门锁滚轮后，厅门锁自关闭，门锁回路继续得电。但是关门指令系统不工作，这时应给关门按钮一个触发信号，关门指令系统又得电工作，电梯继续快车运行。对于这种情况可通过调整轿门门刀和厅门滚轮的间隙，使其两侧的间隙均匀，一般是通过调整该厅门滚轮来实现（如图1所示），因为如果调整了门刀的位置，那么所有的厅门滚轮的位置都要调整。

图1 门刀的调整

2 门锁电气触点接触不可靠

如图2（a）所示为电梯门锁系统，图2（b）为等效的门锁触点电路及示波器测量电路，图2（c）所示为开关触点闭合时电路的输出电压波形。根据对不同类型的开关在闭合或断开时的测量，开关抖动过程的特点是：开关在闭合或断开的过程中都会出现没有规律抖动，即使是同一开关在使用中其抖动输出波形也是不同的；抖动要延迟一段时间Td，一般为毫秒级，典型值为10ms左右，有的

开关可达15ms以上。通过以上分析可以看出，机械式触点闭合或断开或在闭合后由于外力的的作用时伴有机械抖动，会使输出信号波形出现振荡。若将该信号输入到电梯的微控制器中，会造成错误的判断而使系统控制混乱，如电梯运行过程如人为故意碰动层门或其它外力作用使门锁触点抖动，电梯主控制器可能会误判为层门被打开或未关闭而立即控制电梯停止运行，发生电梯突然停梯故障从而造成乘客困梯。开关量的输入干扰是电梯门锁系统中客观存在的问题，为了清除由于触点的机械抖动而产生的振荡信号，即消除Td时间段内的抖动干扰，应采用硬件电路措施或软件方法抑制消除抖动干扰，提高电梯运行的可靠性。

（a）电梯门锁系统（b）触点等效电路（c）输出波形

图2 门锁电气触点及示波器测量电路

3 抱闸微动检测开关调节不当

抱闸线圈得失电检测可通过抱闸微动检测开关进行检测，当抱闸线圈得电时，抱闸打开带动微动开关动作，微动开关信号反馈给微机输入接口电路，自微机发出抱闸打开指令起延迟若干时间（一般为1～2s）。如果在延迟时间内收到微动开关反馈信号不正确，控制系统应立即取消电梯运行的各种命令，使电梯进入无效运行状态。某故障电梯在到达指定层站后不开门，进而又上下反复运行了几趟后，出现突然停梯困人现象。经过结合运行试验，查看轿顶平层感应器、层门、轿门以及相关安全装置及其故障记录，最后发现故障原因是由于抱闸微动检测开关间隙调整不当（如图3所示），导致变频器在允许的时间内未收到抱闸打开或释放的反馈信号，系统故障保护导致电梯突然停梯。

图3 抱闸微动检测开关及其电路

4 张紧轮上电气触点空间自由度不够

设备存在的主要缺陷描述：当限速器绳断裂或者过分伸长时，由于张紧轮上的电气安全装置无法有效动作使电梯停止运转。

原因分析：由于土建施工偏差导致井道壁的底坑部分凸起，而电梯施工单位未全面整改（只在张紧轮处挖个凹槽），导致张紧轮重块自由活动的空间自由度不够，当限速器绳断裂或者过分伸长时，由于重块搁已浅在凹槽的平台处不能进一步下落，从而使张紧轮上的个电气安全装置无法有效动作。

处理意见：井道壁的底坑凸起部分应整改到位，保证限速器张紧轮重块有足够的空间自由度，使限速器绳自然伸长不误动而断裂或者过分伸长时能使电气安全装置动作。

今后应注意的事项：注意施工前的井道勘查和整改，做好电梯安装后的全面自检工作。

5 安全电路布线缺陷

在某台电梯的运行试验过程中，发现电梯运行不正常，经常突发停梯故障，而且该现象没有规律，有时电梯从上到下运行正常，有时在平层时突然停梯，有时在非平层时停梯，属于控制系统非正常的停机，检查故障点发现是安全回路问题，经过排除门电路和井道内安全回路问题后，对机房安全回路（包括限速器电气信号、盘车轮电气保护、制动器动作反馈信号）一一做了排查，发现是限速器信号问题，检查限速器上的电气安全开关，可正常通断，最终检查线槽布线时由于线槽盖板螺钉压断限速器上的电气开关信号线，照成信号线路不能有效传输信号，从而导致控制系统不能根据信号线路准确判断该开关的状态，造成误动作。对该故障问题进行排除后，电梯恢复正常。通过这个案例可知，安装过程微小的疏忽可能使电梯存在较大的故障隐患，在布线和安装过程应严格按照GB7588关于电气安装部分要求进行安装，同时注意安装过程可能的破坏行为加以重视。

6 结束语

随着社会的进步和科技的发展，电梯使用量将不断增加，因此，对电梯使用的安全性要求将更高。因此，安装单位在安装过程应按照相关安装工艺要求进行施工，并加强自检工作，尤其是2000次的无故障运行试验；同时，检验人员还应加强电梯尤其是新安装电梯的检验工作，发现问题及时指出并纠正，以提高电梯运行的可靠性。

【参考文献】

[1]王基业.几种电梯停梯故障的分析及处理[J].质量天地，2003（10）.

[2]李逸翔.常见电梯停梯故障的分析及防范[J].劳动保护，2000（05）.
