实验四微程序控制器实验.

南京工程学院计算机工程学院计算机组成与结构实验报告书实验学生班级K网络工程121实验学生姓名王云峰学号*********实验地点信息楼A115实验四微程序控制器实验同组同学李翔240121515朱赛杰240121533 实验日期12月11日一、实验目的1.掌握微程序控制器的组成及工作过程，初步掌握TEC-XP+机的数据通路。

2.理解动态微程序设计的概念，初步掌握在TEC-XP+机上设计及实现新指令的步骤。

3.从指令的微操作序列层次上理解指令的执行过程，明确指令的格式及寻址方式，初步掌握TEC-XP+机微指令的格式及各字段的含义。

二、实验内容1.理解基本指令（ADC、LDRA、CALR）的格式、数据通路、微程序流程和微指令各字段的含义，使用手拨开关输入机器指令，在单步运行方式下，观察和记录实现各指令的微码；2.理解扩展指令（ADC、LDRA、CALR）的格式、数据通路、微程序流程和微指令各字段的含义，使用手拨开关输入机器指令，在单步运行方式下，观察和记录实现各指令的微码；3.设计验证程序，验证扩展指令(ADC、LDRA、CALR）并记录验证结果。

三、实验步骤与结果1.设计新指令步骤(1).明确指令格式及功能(2).数据通路(3).画微程序流程图(4).微程序代码化---微码(5).将微码加载到微控存中(6).验证2. 运行结果【1】选择基本指令的A 组指令中的ADD指令，观察其节拍流程<1>置拨动开关SW=00000000 00000001；（表示指令ADD R0，R1 ）<2>按RESET按键；指示灯Microp亮（只要选择微程序，该灯在指令执行过程中一直亮），其它灯全灭；<3>按START按键；指示灯CI3~0、SCC3~0显示1110 0000，微址和下址的指示灯全灭；（本拍完成公共操作0→PC、DI#=0）<4>按START按键；指示灯CI3~0、SCC3~0显示 1110 0000，微址指示灯显示0000 0001，下址的指示灯全灭；（本拍完成公共操作PC→AR、PC+1→PC）<5>按START按键；指示灯CI3~0、SCC3~0显示 1110 0000，微址指示灯显示0000 0010，下址的指示灯全灭；（本拍完成公共操作MEM→IR）<6>以上三步为公共操作，其它指令同；<7>按START按键；指示灯CI3~0、SCC3~0显示 0010 0000，微址指示灯显示0000 0011，下址的指示灯显示0000 0100；（本拍完成/MAP操作功能）<8>按START按键；指示灯CI3~0、SCC3~0显示 0011 0000，微址指示灯显示0000 0100，下址的指示灯显示0011 0000 (本拍执行ADD指令，DR←DR+SR 操作)。

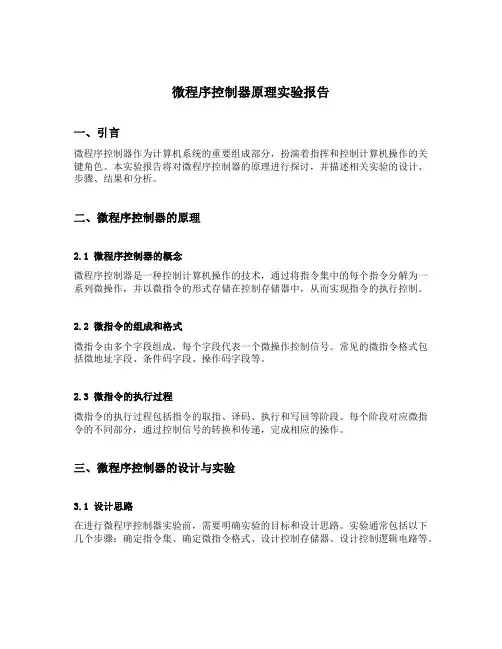

微程序控制器原理实验报告

微程序控制器原理实验报告一、引言微程序控制器作为计算机系统的重要组成部分，扮演着指挥和控制计算机操作的关键角色。

本实验报告将对微程序控制器的原理进行探讨，并描述相关实验的设计、步骤、结果和分析。

二、微程序控制器的原理2.1 微程序控制器的概念微程序控制器是一种控制计算机操作的技术，通过将指令集中的每个指令分解为一系列微操作，并以微指令的形式存储在控制存储器中，从而实现指令的执行控制。

2.2 微指令的组成和格式微指令由多个字段组成，每个字段代表一个微操作控制信号。

常见的微指令格式包括微地址字段、条件码字段、操作码字段等。

2.3 微指令的执行过程微指令的执行过程包括指令的取指、译码、执行和写回等阶段。

每个阶段对应微指令的不同部分，通过控制信号的转换和传递，完成相应的操作。

三、微程序控制器的设计与实验3.1 设计思路在进行微程序控制器实验前，需要明确实验的目标和设计思路。

实验通常包括以下几个步骤：确定指令集、确定微指令格式、设计控制存储器、设计控制逻辑电路等。

3.2 实验步骤1.确定指令集：根据实验需求，确定需要支持的指令集。

2.确定微指令格式：根据指令集的要求，设计适合的微指令格式。

3.设计控制存储器：根据微指令格式，设计控制存储器的结构和内容。

4.设计控制逻辑电路：根据微指令的执行过程，设计控制逻辑电路，实现指令的控制和转换。

5.构建实验平台：将设计的控制存储器和控制逻辑电路构建成实验平台，并与计算机系统相连。

6.进行实验：在实验平台上执行指令，观察和记录实验结果。

3.3 实验结果与分析根据实验步骤中的设计和操作，得到了相应的实验结果。

通过比对实验结果和预期效果，可以对微程序控制器的设计和实验进行分析和评估。

四、总结与展望微程序控制器作为计算机系统的关键组成部分，通过微操作的方式实现指令的执行控制。

本实验报告对微程序控制器的原理进行了探讨，并描述了相关实验的设计、步骤、结果和分析。

通过实验，我们深入理解了微程序控制器的工作原理和设计方法。

微程序控制器_实验报告

微程序控制器_实验报告本次实验使用的是微程序控制器，主要涵盖了微程序控制器的概念、微指令的设计、微指令的执行以及测试和调试方法等。

首先，我们需要了解什么是微程序控制器。

微程序控制器是一种专门用于控制计算机操作的控制器，其中的微指令由微程序控制器产生。

微程序控制器的主要优点是提高了计算机系统的可控性和可编程性，可避免在操作过程中出现复杂的电路切换。

在实验中，我们主要是操作微指令的设计和执行。

微指令需要根据指令的类型以及相应的操作码进行设计，确保计算机能够正确地执行指令。

在设计微指令过程中，我们要考虑到指令执行时需要进行的操作、信号的传递以及各个部分之间的协调。

在微指令设计完成后，需要进行微指令的执行。

微指令执行的过程也是十分关键的，这需要对微指令的执行顺序进行精密设计以保证整个计算机发挥最大的性能。

实验中我们了解了基本的微指令执行步骤，包括状态存储器、微指令计数器、微指令发生器以及微指令存储器等。

除了微指令设计和执行外，测试和调试也是实验中比较重要的步骤。

这一步骤旨在确保整个计算机系统能够正常运行，同时也可以在测试过程中发现和纠正存在的错误。

在测试过程中，我们需要编写测试程序，通过输入不同的指令类型和操作码来测试微指令是否能够正确地执行。

在调试过程中，我们需要通过检查微指令执行的每个步骤，找到代码中存在的错误并进行修正，以保证计算机的正常运行。

在实验中，学习了微程序控制器的基本知识，包括微指令的设计和执行以及测试和调试方法。

这些知识对于计算机专业的学生非常重要，可以帮助他们深入了解计算机系统的运行原理及其基本结构。

同时也可以为今后的工作和研究提供基础知识和经验。

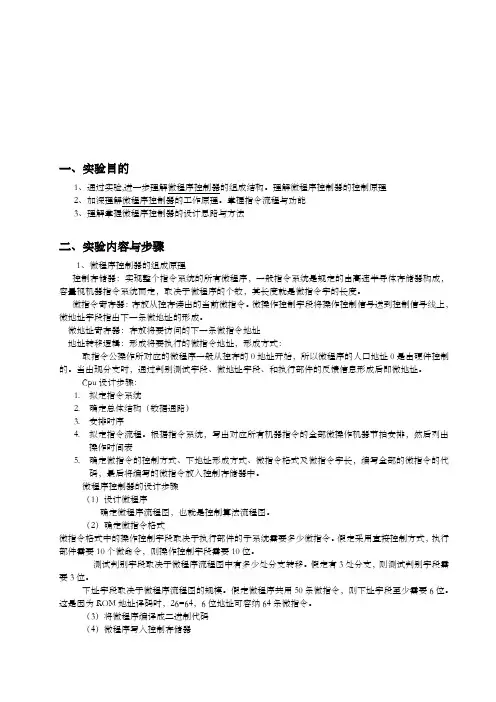

微程序控制器实验报告

一、实验目的1、通过实验,进一步理解微程序控制器的组成结构。

理解微程序控制器的控制原理2、加深理解微程序控制器的工作原理。

掌握指令流程与功能3、理解掌握微程序控制器的设计思路与方法二、实验内容与步骤1、微程序控制器的组成原理控制存储器：实现整个指令系统的所有微程序，一般指令系统是规定的由高速半导体存储器构成，容量视机器指令系统而定，取决于微程序的个数，其长度就是微指令字的长度。

微指令寄存器：存放从控存读出的当前微指令。

微操作控制字段将操作控制信号送到控制信号线上，微地址字段指出下一条微地址的形成。

微地址寄存器：存放将要访问的下一条微指令地址地址转移逻辑：形成将要执行的微指令地址，形成方式：取指令公操作所对应的微程序一般从控存的0地址开始，所以微程序的人口地址0是由硬件控制的。

当出现分支时，通过判别测试字段、微地址字段、和执行部件的反馈信息形成后即微地址。

Cpu设计步骤：1.拟定指令系统2.确定总体结构（数据通路）3.安排时序4.拟定指令流程。

根据指令系统，写出对应所有机器指令的全部微操作机器节拍安排，然后列出操作时间表5.确定微指令的控制方式、下地址形成方式、微指令格式及微指令字长，编写全部的微指令的代码，最后将编写的微指令放入控制存储器中。

微程序控制器的设计步骤（1）设计微程序确定微程序流程图，也就是控制算法流程图。

（2）确定微指令格式微指令格式中的操作控制字段取决于执行部件的子系统需要多少微指令。

假定采用直接控制方式，执行部件需要10个微命令，则操作控制字段需要10位。

测试判别字段取决于微程序流程图中有多少处分支转移。

假定有3处分支，则测试判别字段需要3位。

下址字段取决于微程序流程图的规模。

假定微程序共用50条微指令，则下址字段至少需要6位。

这是因为ROM地址译码时，26=64，6位地址可容纳64条微指令。

（3）将微程序编译成二进制代码（4）微程序写入控制存储器（5）设计硬件电路三、实验现象--CPU 头文件cpu_defsLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;PACKAGE cpu_defs IS --定义程序包，包头，包体TYPE opcode IS (load, store, add, sub, bne); --这个语句适合于定义一些用std_logic 等不方便定义的类型，综合器自动实现枚举类型元素的编码，一般将第一个枚举量（最左边）编码为0 CONSTANT word_w: NATURAL :=8;CONSTANT op_w: NATURAL :=3;CONSTANT rfill: STD_LOGIC_VECTOR(op_w-1 downto 0):=(others =>'0');--FUNCTIOn slv2op(slv:IN STD_LOGIC_VECTOR) RETURN opcode;FUNCTION op2slv(op:in opcode) RETURN STD_LOGIC_VECTOR;END PACKAGE cpu_defs;PACKAGE BODY cpu_defs ISTYPE optable IS ARRAY(opcode) OF STD_LOGIC_VECTOR(op_w-1 DOWNTO 0);--数组有5个元素，其他均0CONSTANT trans_table:optable :=("000", "001", "010", "011", "100");FUNCTION op2slv(op:IN opcode) RETURN STD_LOGIC_VECTOR ISBEGINRETURN trans_table(op);END FUNCTION op2slv;END PACKAGE BODY cpu_defs;--实验7-8 微程序控制器实验LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL,IEEE.NUMERIC_STD.ALL;USE WORK.CPU_DEFS.ALL;--使用自己定义的程序包ENTITY CPU ISPORT( clock : IN STD_LOGIC;--时钟reset : IN STD_LOGIC;--复位mode : IN STD_LOGIC_VECTOR(2 DOWNTO 0); --查看用mem_addr : INUNSIGNED(word_w-op_w-1 DOWNTO 0);--地址output : OUT STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);data_r_out : OUT STD_LOGIC_VECTOR(19 DOWNTO 0);--微指令Rop_out : OUT STD_LOGIC_VECTOR(op_w-1 DOWNTO 0);--操作码add_r_out : OUT UNSIGNED(4 DOWNTO 0) --微地址R);END ENTITY;ARCHITECTURE rtl OF CPU ISTYPE mem_array IS ARRAY (0 TO 2**(word_w-op_w)-1) OF STD_LOGIC_VECTOR(word_w-1DOWNTO 0);--定义RAMSIGNAL mem : mem_array;CONSTANT prog : mem_array:=(0=> op2slv(load) & STD_LOGIC_VECTOR(TO_UNSIGNED(4,word_w-op_w)),1=> op2slv(add) & STD_LOGIC_VECTOR(TO_UNSIGNED(5,word_w-op_w)),2=> op2slv(store) & STD_LOGIC_VECTOR(TO_UNSIGNED(6,word_w-op_w)),3=> op2slv(bne) & STD_LOGIC_VECTOR(TO_UNSIGNED(7,word_w-op_w)), --TO_UNSIGNED转换函数将4转换为5位“00100”4=> STD_LOGIC_VECTOR(TO_UNSIGNED(2,word_w)),5=> STD_LOGIC_VECTOR(TO_UNSIGNED(3,word_w)),OTHERS => (OTHERS =>'0'));TYPE microcode_array IS ARRAY (0 TO 14) OF STD_LOGIC_VECTOR(19 DOWNTO 0); CONSTANT code : microcode_array:=(--控制存储器0=> "00010100010000000001",1=> "00000000000110000010",2=> "00001010000000000011",3=> "00000100001000001111",4=> "00100010000000000000",5=> "00000000000100000000",6=> "00000010100001000000",7=> "00000010100000100000",8=> "00000000000110000100",9=> "01000001000000000101",10=> "00000000000110000110",11=> "00000000000110000111",12=> "00000000000110010000",13=> "10000010000000000000",14=> "00000000000000000000");SIGNAL count : UNSIGNED(word_w-op_w-1 DOWNTO 0);SIGNAL op : STD_LOGIC_VECTOR(op_w-1 DOWNTO 0);SIGNAL z_flag : STD_LOGIC;SIGNAL mdr_out : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);SIGNAL mar_out : UNSIGNED(word_w-op_w-1 DOWNTO 0);SIGNAL IR_out : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);SIGNAL acc_out : UNSIGNED(word_w-1 DOWNTO 0);SIGNAL sysbus_out : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);EGINPROCESS(reset,clock)VARIABLE instr_reg : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);VARIABLE acc : UNSIGNED(word_w-1 DOWNTO 0);CONSTANT zero : UNSIGNED(word_w-1 DOWNTO 0):=(OTHERS =>'0')VARIABLE mdr : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);VARIABLE mar : UNSIGNED(word_w-op_w-1 DOWNTO 0);VARIABLE sysbus : STD_LOGIC_VECTOR(word_w-1 DOWNTO 0);VARIABLE microcode : microcode_array;VARIABLE add_r : UNSIGNED(4 DOWNTO 0);VARIABLE data_r : STD_LOGIC_VECTOR(19 DOWNTO 0);VARIABLE temp : STD_LOGIC_VECTOR(4 DOWNTO 0);BEGINIF reset='0' THENadd_r:=(OTHERS =>'0');count <= (OTHERS =>'0');instr_reg := (OTHERS =>'0');acc := (OTHERS =>'0');mdr := (OTHERS =>'0');mar := (OTHERS =>'0');z_flag <='0';mem <= prog;sysbus :=(OTHERS =>'0');ELSIF RISING_EDGE(clock) THEN--microprogram controllerdata_r := code(TO_INTEGER(add_r));IF data_r(4 DOWNTO 0)="01111" THEN --判断下地址temp:="01" & op(2 DOWNTO 0);add_r := UNSIGNED(temp);ELSIF data_r(4 DOWNTO 0)="10000" THENIF z_flag='1' THENadd_r:="01110";ELSEadd_r :="01101";END IF;ELSEadd_r := UNSIGNED(data_r(4 DOWNTO 0));END IF;data_r_out <=data_r;add_r_out <= add_r;--PCIF data_r(16)='1' THEN --PC_bus='1'sysbus := rfill & STD_LOGIC_VECTOR(count);END IF;IF data_r(19)='1' THEN --load_PC='1'count <= UNSIGNED(mdr(word_w-op_w-1 DOWNTO 0));ELSIF data_r(10)='1' THEN --INC_PC='1'count <= count+1;ELSEcount <= count;END IF;--IRIF data_r(15)='1' THEN --load_IRinstr_reg := mdr;END IF;IF data_r(9)='1' THEN --Addr_bus='1'sysbus := rfill & instr_reg(word_w-op_w-1 DOWNTO 0);END IF;op <= instr_reg(word_w-1 DOWNTO word_w-op_w);IR_out <= instr_reg;op_out <=op;--ALUIF data_r(17)='1' THEN --load_ACC='1'acc:=UNSIGNED(mdr);END IF;IF data_r(11)='1' THEN --ALU_ACC='1'IF data_r(6)='1' THEN --ALU_add='1'acc := acc + UNSIGNED(mdr);ELSIF data_r(5)='1' THEN --ALU_sub='1'acc := acc - UNSIGNED(mdr);END IF;END IF;IF data_r(18)='1' THEN --ACC_bus='1'sysbus := STD_LOGIC_VECTOR(acc);END IF;IF acc=zero THENz_flag <='1';ELSEz_flag <='0';END IF;acc_out<= acc;--RAMIF data_r(14)='1' THEN --load_MAR='1'mar := UNSIGNED(sysbus(word_w-op_w-1 DOWNTO 0));ELSIF data_r(12)='1' THEN --load_MDR='1'mdr := sysbus;ELSIF data_r(8)='1' THEN --CS='1'IF data_r(7)='1' THEN --R_NW='1'mdr := mem(TO_INTEGER(mar));ELSEmem(TO_INTEGER(mar))<=mdr;END IF;END IF;IF data_r(13)='1' THEN --MDR_bus='1'sysbus:=mdr;END IF;mdr_out <= mdr;mar_out <= mar;END IF;sysbus_out <=sysbus;END PROCESS;PROCESS(mode,mem_addr)BEGIN--mode=0 -> sysbus--mode=1 -> PC--mode=2 -> result of ALU--mode=3 -> IR--mode=4 -> MAR--mode=5 -> MDR--mode=6 -> memoutput <= (OTHERS =>'0');CASE mode isWHEN "000" =>output<=sysbus_out;WHEN "001" =>output(word_w-op_w-1 DOWNTO 0)<= STD_LOGIC_VECTOR(count);WHEN "010" =>output <= STD_LOGIC_VECTOR(acc_out);WHEN "011" =>output <= IR_out;WHEN "100" =>output(word_w-op_w-1 DOWNTO 0) <= STD_LOGIC_VECTOR(mar_out);WHEN "101" =>output <= mdr_out;WHEN "110" =>output <= mem(TO_INTEGER(mem_addr));WHEN others =>output <= (OTHERS =>'Z');END CASE;END PROCESS;END ARCHITECTURE;现象结果：四、实验体会原本对于控制器的设计还是一片空白，通过实验初步理解微程序控制器的组成结构。

微程序控制器实验报告

微程序控制器实验报告微程序控制器实验报告引言微程序控制器是一种常见的计算机控制器，它采用微程序的方式来实现指令的执行。

在本次实验中，我们将学习和探索微程序控制器的工作原理，并通过实验验证其功能和性能。

实验目的本次实验的主要目的是通过设计和实现一个简单的微程序控制器，来深入理解微程序控制器的工作原理和原理图设计。

实验过程1. 设计微指令集在设计微程序控制器之前，首先需要确定微指令集。

微指令集是由一系列微指令组成的，每个微指令对应一个控制信号，用于控制计算机的各个组件的操作。

在本次实验中，我们选择了常见的微指令集，包括存储器读写、算术逻辑运算、数据传输等指令。

2. 设计微指令控制存储器微指令控制存储器是微程序控制器的核心组件，用于存储微指令集。

在本次实验中，我们使用了静态随机存储器（SRAM）来实现微指令控制存储器。

通过将微指令集编码为二进制数，并将其存储在SRAM中的不同地址位置，实现对微指令的存储和读取。

3. 设计微指令解码器微指令解码器用于解析微指令，并产生相应的控制信号。

在本次实验中，我们使用了组合逻辑电路来实现微指令解码器。

通过将微指令的不同位与控制信号相连，实现对微指令的解码和控制信号的生成。

4. 设计微程序计数器微程序计数器用于控制微程序的执行顺序。

在本次实验中，我们使用了计数器和触发器来实现微程序计数器。

通过将微程序计数器的输出与微指令控制存储器的地址输入相连，实现对微指令的顺序读取。

实验结果通过实验，我们成功设计并实现了一个简单的微程序控制器。

在实验中，我们编写了微指令集，并将其存储在微指令控制存储器中。

通过微指令解码器和微程序计数器的协作，我们成功实现了对微指令的解码和执行。

实验结果表明，微程序控制器能够准确地控制计算机的各个组件的操作，并实现指令的执行。

实验总结通过本次实验，我们深入了解了微程序控制器的工作原理和原理图设计。

微程序控制器作为一种常见的计算机控制器，具有灵活性和可扩展性。

微程序控制器实验报告

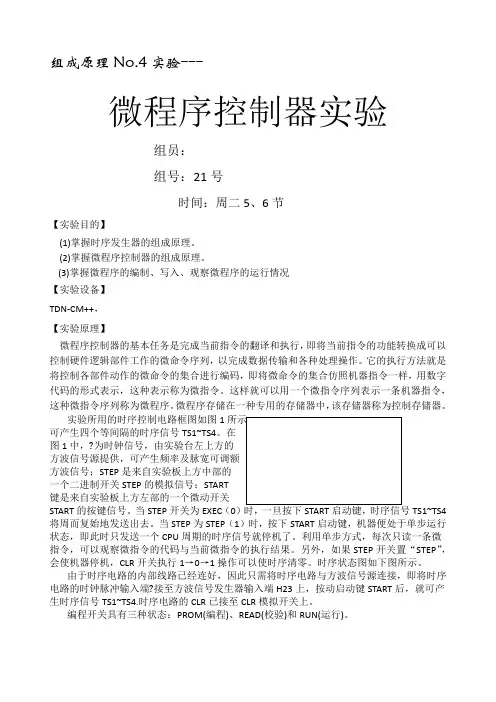

组成原理No.4实验---微程序控制器实验组员：组号：21号时间：周二5、6节【实验目的】(1)掌握时序发生器的组成原理。

(2)掌握微程序控制器的组成原理。

(3)掌握微程序的编制、写入、观察微程序的运行情况【实验设备】TDN-CM++，【实验原理】微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制硬件逻辑部件工作的微命令序列，以完成数据传输和各种处理操作。

它的执行方法就是将控制各部件动作的微命令的集合进行编码，即将微命令的集合仿照机器指令一样，用数字代码的形式表示，这种表示称为微指令。

这样就可以用一个微指令序列表示一条机器指令，这种微指令序列称为微程序。

微程序存储在一种专用的存储器中，该存储器称为控制存储器。

实验所用的时序控制电路框图如图1可产生四个等间隔的时序信号TS1~TS4。

在图1中，为时钟信号，由实验台左上方的方波信号源提供，可产生频率及脉宽可调额方波信号；STEP是来自实验板上方中部的一个二进制开关STEP的模拟信号；START键是来自实验板上方左部的一个微动开关START的按键信号。

当STEP开关为EXEC（0TS1~TS4将周而复始地发送出去。

当STEP为STEP（1）时，按下START启动键，机器便处于单步运行状态，即此时只发送一个CPU周期的时序信号就停机了。

利用单步方式，每次只读一条微指令，可以观察微指令的代码与当前微指令的执行结果。

另外，如果STEP开关置“STEP”，会使机器停机，CLR开关执行1→0→1操作可以使时序清零。

时序状态图如下图所示。

由于时序电路的内部线路已经连好，因此只需将时序电路与方波信号源连接，即将时序电路的时钟脉冲输入端接至方波信号发生器输入端H23上，按动启动键START后，就可产生时序信号TS1~TS4.时序电路的CLR已接至CLR模拟开关上。

编程开关具有三种状态：PROM(编程)、READ(校验)和RUN(运行)。

微程序控制实验报告（共10篇）

微程序控制实验报告(共10篇)微程序控制器实验报告计算机组成原理实验报告一、实验目的：(1)掌握微程序控制器的组成原理。

(2)掌握微程序的编制、写入，观察微程序的运行过程。

二、实验设备：PC 机一台，TD-CMA 实验系统一套。

三、实验原理：微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制的硬件逻辑部件工作的微命令序列，完成数据传送和各种处理操作。

它的执行方法就是将控制各部件动作的微命令的集合进行编码，即将微命令的集合仿照机器指令一样，用数字代码的形式表示，这种表示称为微指令。

这样就可以用一个微指令序列表示一条机器指令，这种微指令序列称为微程序。

微程序存储在一种专用的存储器中，称为控制存储器,微程序控制器原理框图如图所示：微程序控制器组成原理框图在实验平台中设有一组编程控制开关KK3、KK4、KK5（位于时序与操作台单元），可实现对存储器（包括存储器和控制存储器）的三种操作：编程、校验、运行。

考虑到对于存储器（包括存储器和控制存储器）的操作大多集中在一个地址连续的存储空间中，实验平台提供了便利的手动操作方式。

以向00H 单元中写入332211 为例，对于控制存储器进行编辑的具体操作步骤如下：首先将KK1 拨至‘停止’档、KK3 拨至‘编程’档、KK4 拨至‘控存’档、KK5 拨至‘置数’档，由CON 单元的SD05——SD00 开关给出需要编辑的控存单元首地址（000000），IN 单元开关给出该控存单元数据的低8 位（00010001），连续两次按动时序与操作台单元的开关ST（第一次按动后MC 单元低8 位显示该单元以前存储的数据，第二次按动后显示当前改动的数据），此时MC 单元的指示灯MA5——MA0 显示当前地址（000000），M7——M0 显示当前数据（00010001）。

然后将KK5 拨至‘加1’档，IN 单元开关给出该控存单元数据的中8 位（00100010），连续两次按动开关ST，完成对该控存单元中8 位数据的修改，此时MC 单元的指示灯MA5——MA0 显示当前地址（000000），M15——M8 显示当前数据（00100010）；再由IN 单元开关给出该控存单元数据的高8 位（00110011），连续两次按动开关ST，完成对该控存单元高8 位数据的修改此时MC 单元的指示灯MA5——MA0 显示当前地址（000000），M23——M16 显示当前数据（00110011）。

实验五—微程序控制器实验报告

实验报告专业：计算机科学与技术班级：计算机科学与技术（1）班学号：201024131147姓名：赵倩倩课程名称：计算机组成原理学年：2010—2011 学期1课程类别：专业必修试验时间：2011年11月28日实验名称：微程序控制实验实验目的和要求：实验目的：1.掌握微程序控制器的组成原理2.为模型机定义五条机器指令，并编写相应的微程序3.掌握微程序的编制，写入，观察微程序的运行实验要求：按实验目的完成相应的操作，将实验结果记下并分析实验总结。

实验软硬件要求：TDN－CM＋＋计算机组成原理教学实验系统一台，排线若干。

实验内容，方法和步骤（可附页）实验原理：1.时序控制电路：控制器的功能是产生执行指令所需的控制信号，但执行指令时所需的控制信号是依赖于具体计算机的数据通路的，电路框图如下数据通路结构图Ø：始终脉冲输入端，接到方波发生器的输出（H23）,W1调节频率，W2调脉宽。

START键是实验板上一个微动开关START的按键信号。

STEP（单步开关）STEP开关为0时（EXEC），一旦按下启动键，时序信号TS0—TS3将周而复始地发送出去。

STOP:拨动开关，STOP停机；RUN，运行。

CLR:拨动开关，时序清零。

TS0—TS3等间隔的时序信号输出。

实验模型机有五条指令：IN(输入)ADD（加法）STA(存数)OUT(输出)JMP(无条件转移)指令对应的参考微程序流程2.微程序控制电路微程序控制电路组成：控制存储器，微命令寄存器，微地址寄存器。

编程开关：PROM（编程），根据微地址和微指令格式将微指令二进制代码写入到控制存储器中。

READ(校验)：可以对写入控制存储器中的二进制代码进行验证。

RUN（运行）：只要给出微地址的入口微地址，则可以根据微程序流程图自动执行微程序。

3.微指令格式微指令字长共24位，其中UA5—UA0为6位的后续微地址，A,B,C为三个译码器字段，分别由三个控制位译码出多位。

计算机组成原理实验报告3 微程序控制器实验

实验三微程序控制器实验一.实验目得与要求:实验目得:1.理解时序产生器得原理，了解时钟与时序信号得波形;2.掌握微程序控制器得功能,组成知识;3.掌握微指令格式与各字段功能；4.掌握微程序得编制,写入,观察微程序得运行，学习基本指令得执行流程.实验要求：1.实验前，要求做好实验预习，并复习已经学过得控制信号得作用;2.按练习一要求完成测量波形得操作，画出TS1,TS２,TＳ3，TS4得波形,并测出所用得脉冲Ф周期。

按练习二得要求输入微指令得二进制代码表，并单步运行五条机器指令. 二.实验方案:按实验图在实验仪上接好线后，仔细检查无误后可接通电源.1.练习一：用联机软件得逻辑示波器观测时序信号，测量Ф，TS1，ＴS2，TS３,TS4信号得方法如下：(1）TATＥUNIT 中ＳTOP开关置为“ＲUN”状态（向上拨)，STEＰ开关置为“EX ＥＣ”状态（向上拨）。

（2) 将SWIＴCH UNＩＴ中右下角CLＲ开关置为“1”(向上拨）。

（３）按动“STAＲＴ"按钮,即可产生连续脉冲。

（4）调试"菜单下得“显示逻辑示波器窗口,即可出现测量波形得画面。

（５)探头一端接实验仪左上角得CH1,另一端接STAＴE UＮＩT中得Ф插座,即可测出时钟Ф得波形。

（6）探头一端接实验仪左上角得CH2，另一端接STＡＴE UNIT中得TS1插座，即可测出TS1得波形;(7)探头一端接实验仪左上角得CH1，另一端接ＳTA TE UＮＩT中得TＳ2插座，即可测出TＳ2得波形.（8)将红色探头一端接实验仪左上角得CH１，另一端接STAＴE ＵNIＴ中得ＴS3插座，即可测出TＳ３得波形。

(9）将红色探头一端接实验仪左上角得ＣH1，另一端接ＳTATE UNＩT中得TＳ4插座，即可测出TS4得波形。

2.观察微程序控制器得工作原理：①关掉实验仪电源，拔掉前面测时序信号得接线;②编程写入E２PＲOM 2８16A.将编程开关(MJ２0）置为PROM（编程）状态;B.将实验板上ＳTA TE UＮIT 中得STＥP置为STＥP状态，STOP置为RUN状态，SWIＴＣＨUNＩＴ中CLＲ开关置为1状态；C.在右上角得ＳWITＣＨUNIＴ中UＡ5—UＡ０开关上置表３、2中某个要写得微地址；D.在MK24-MK1开关上置表3、2中要写得微地址后面得24位微代码,2４位开关对应24位显示灯，开关置为１时灯亮,为0时灯灭;E.启动时序电路,即将微代码写入到E2PROM ２816得相应地址对应得单元中；F.重复Ｃ—E步骤,将表３、2得每一行写入E2PＲOM 2816。

微程序控制器实验报告

微程序控制器实验报告11组：082457 刘秀良082396 石冰冰【实验目的】学习微程序的编写方法，了解微程序控制的实现过程【实验设备】TDN-CM++实验仪一套、PC机一台【实验内容】要求编写以下五条指令的微程序，在数据通路图中观察执行过程1、IN R0 INPUT →R02、OUT [ADDR] RAM →LED3、ADD [ADDR]，R0 RAM+R0 →R04、STA R0 R0 →RAM5、JMP ADDR RAM →PC【实验步骤】1、连接实验线路2、根据24位微指令格式及指令功能编写相应微程序，按P25所写步骤将微程序写入ROM（或者）3、输入微程序，共有两种方法：（1）通过开关手动输入①将编程开关置为PROM，STEP置为STEP，STOP置为RUN②在SWITCH UNIT用开关置微地址MA5-MA0③在MK24-MK1开关上置24位微码④启动时序电路，按START按钮⑤重复③- ④步，完成输入所有微码（2）直接从电脑输入：将微程序转换为16进制，在CMPP20环境下直接从键盘输入 4、在实验箱上，将中间的编程开关置为”RUN”，在UA5-UA0开关上置微地址，拨动右下角CLR开关（１－＞０－＞１），看右上角的6位地址灯，按单步微指令执行，观察数据通路图中的数据流动实验线路注: 从实验箱手动输入微码时: UA5…UA0 => MA5…MA0从电脑输入微码时: UA5…UA0 => SE6…SE1微指令格式五条指令微操作流程注：图中地址是八进制【实验总结】通过本次实验我们掌握了微程序控制的实现过程及使用方法，知道了五条指令微操作流程，加深了对微程序控制的认识。

微程序控制实验报告

微程序控制实验报告微程序控制实验报告引言：微程序控制是一种通过微指令序列来控制计算机硬件的方法。

通过将指令的操作码映射到微指令序列，可以实现复杂的指令执行过程。

本实验旨在通过设计和实现一个简单的微程序控制器，加深对微程序控制原理的理解。

一、实验目的本实验的主要目的是设计和实现一个8位微程序控制器。

通过该实验，我们将能够：1. 理解微程序控制的工作原理；2. 掌握微程序控制器的设计方法；3. 学习如何使用微指令序列来控制计算机硬件。

二、实验原理微程序控制是一种基于微指令的控制方式，它将指令的操作码映射到一组微指令序列。

这些微指令序列定义了计算机硬件在执行指令过程中的控制信号。

通过微指令序列，我们可以实现复杂的指令执行过程，如数据传输、算术逻辑运算、分支跳转等。

三、实验设计本实验中，我们设计了一个简单的8位微程序控制器。

该控制器包括以下几个模块：1. 指令寄存器（IR）：用于存储当前执行的指令；2. 指令译码器（ID）：将指令的操作码解码为微指令地址；3. 微指令存储器（MS）：存储微指令序列；4. 控制信号发生器（CG）：根据微指令地址生成控制信号；5. 数据通路（DP）：执行指令的计算机硬件。

四、实验步骤1. 设计微指令序列：根据指令集的要求，设计一组微指令序列，包括数据传输、算术逻辑运算、分支跳转等操作。

2. 实现微指令存储器：使用存储器芯片或其他逻辑门电路实现微指令存储器，并将微指令序列存储其中。

3. 实现指令译码器：设计指令译码器，将指令的操作码解码为微指令地址。

4. 实现控制信号发生器：根据微指令地址生成控制信号，控制数据通路的操作。

5. 实现数据通路：根据指令要求，设计并实现数据通路，包括寄存器、算术逻辑单元等。

6. 连接各个模块：将指令寄存器、指令译码器、微指令存储器、控制信号发生器和数据通路连接起来，形成一个完整的微程序控制器。

五、实验结果与分析经过实验，我们成功实现了一个简单的8位微程序控制器。

微程序控制实验报告

微程序控制实验报告微程序控制实验报告一、引言微程序控制是一种基于微指令的计算机控制方式，它将指令的执行过程细化为一系列微操作，通过微指令控制单元来实现。

本实验旨在通过设计和实现一个简单的微程序控制器，加深对微程序控制原理的理解。

二、实验目的1. 掌握微程序控制的基本原理；2. 熟悉微程序控制器的设计和实现方法；3. 实践运用微程序控制器设计一个简单的计算器。

三、实验原理微程序控制器由微指令存储器、微程序计数器、微指令译码器和控制逻辑组成。

微指令存储器存储了一系列微指令，每个微指令对应一个微操作。

微程序计数器用于指示当前执行到的微指令地址。

微指令译码器负责将微指令转换为控制信号，控制逻辑根据控制信号来控制计算机各个部件的工作。

四、实验步骤1. 设计微指令集：根据计算器的功能需求，设计一套适合的微指令集，包括算术运算、存储器读写等操作。

2. 编写微指令存储器的初始化程序：将设计好的微指令集存储在微指令存储器中，为后续的微程序执行做准备。

3. 实现微程序计数器：设计一个计数器电路，用于指示当前执行到的微指令地址，并实现计数器的自增和重置功能。

4. 设计微指令译码器：根据微指令的格式和编码规则，设计一个译码器电路，将微指令转换为控制信号。

5. 实现控制逻辑：根据微指令的控制信号，设计一个控制逻辑电路，控制计算器各个部件的工作。

6. 连接和调试：将各个部件按照设计连接起来，并进行调试和测试，确保微程序控制器能够正常工作。

五、实验结果与分析经过实验，我们成功实现了一个简单的微程序控制器，并用它设计了一个计算器。

该计算器能够进行基本的算术运算和存储器读写操作。

在实验过程中，我们发现微程序控制器的设计和实现相对复杂，需要充分考虑微指令的设计和控制逻辑的编写。

同时，微程序控制器的执行效率相对较低，对于复杂的程序，可能需要较长的执行时间。

六、实验总结通过本次实验，我们深入了解了微程序控制的原理和实现方法。

微程序控制器是一种灵活且可扩展的控制方式，可以根据不同的需求设计不同的微指令集和控制逻辑，具有一定的通用性。

计算机组成原理实验报告_2

计算机组成原理实验报告——微程序控制器实验1.一. 实验目的:2.能看懂教学计算机（TH-union）已经设计好并正常运行的数条基本指令的功能、格式及执行流程。

并可以自己设计几条指令, 并理解其功能, 格式及执行流程, 在教学计算机上实现。

3.深入理解计算机微程序控制器的功能与组成原理4.深入学习计算机各类典型指令的执行流程5.对指令格式、寻址方式、指令系统、指令分类等建立具体的总体概念6.学习微程序控制器的设计过程和相关技术二. 实验原理:微程序控制器主要由控制存储器、微指令寄存器和地址转移逻辑三大部分组成。

其工作原理分为:1.将程序和数据通过输入设备送入存储器；2.启动运行后从存储器中取出程序指令送到控制器去识别, 分析该指令要求什么事；3.控制器根据指令的含义发出相应的命令（如加法、减法）, 将存储单元中存放的操作数据取出送往运算器进行运算, 再把运算结果送回存储器指定的单元中；4、运算任务完成后, 就可以根据指令将结果通过输出设备输出三. 微指令格式:1）微地址形成逻辑TH—UNION 教学机利用器件形成下一条微指令在控制器存储器的地址.下地址的形成由下地址字段及控制字段中的CI3—SCC控制.当为顺序执行时,下地址字段不起作用.下地址为当前微指令地址加1;当为转移指令(CI3—0=0011)时,由控制信号SCC提供转移条件,由下地址字段提供转移地址.2）控制字段控制字段用以向各部件发送控制信号,使各部件能协调工作。

控制字段中各控制信号有如下几类:①对运算器部件为了完成数据运算和传送功能, 微指令向其提供了24位的控制信号, 包括：4位的A、B口地址, 用于选择读写的通用积存器３组３位的控制码I８－I６、I５－I３、I２－I６, 用于选择结果处置方案、运算功能、数据来源。

３组共７位控制信号控制配合的两片GAL20V83位SST, 用于控制记忆的状态标志位2位SCI, 用于控制产生运算器低位的进位输入信号2位SSH, 用于控制产生运算器最高, 最地位（和积存器）移位输入信号②对内存储器I/O和接口部件, 控制器主要向它们提供读写操作用到的全部控制信号, 共3位, 即MRW③对CPU内部总线数据来源的控制, 主要通过3位编码标记为DCD, 来选择把哪一组数据发送到内部总线（IB）上。

计算机组成原理微程序控制器实验报告

计算机组成原理实验报告三：微程序控制器实验2011-05-06 01:00:09|分类：实验报告| 标签：实验微程序字段微指令信号|字号大中小订阅实验三：微程序控制器实验一、实验目的与要求：实验目的：1、掌握时序产生器的原理和具体操作。

2、掌握微程序控制器的功能、组成知识。

3、掌握微程序的编制、写入、观察微程序的运行，学习基本指令的执行流程。

要求：做好实验预习，掌握进位控制运算器的原理。

实验之前，应认真准备，写出实验步骤和具体分析内容，否则实验效率会特别低，一次实验时间根本无法完成实验任务，即使基本做对了，也很难说学懂了些什么重要教学内容。

二、实验方案：【1】、连接好实验线路，检查无误后接通电源。

【2】、编程：（1）将编程开关（MJ20）置为PROM（编程）状态；（2）将STATE UNIT中的STEP置为"STEP"状态，STOP置为"RUN"状态；（3）在UA5-UA0开关上置要写的某个微地址（八进制）；（4）在MK24-MK1开关上置要写的微地址相应的24位微代码，24位开关对应24位显示灯，开关量为"1"灯亮，为"0"灯灭；（5）启动时序电路（按动启动按钮START），即将微代码写入到E2PROM2816的相应地址对应的单元中；（6）重复（3）～（5）步骤将每一条微指令写入E2PROM2816。

【3】、校验：(1)将编程开关置为READ状态；（2）将STEP开关置为"STEP"状态，STOP开关置为"RUN"状态；（3）在开关UA5~UA0上置好要读的某个微地址；（4）按动START键，启动时序电路，观察显示灯MD24-MD1的状态，检查读出的微代码是否已写入的相同。

如果不同在将开关置于PROM编程状态，重新执行编程步骤；（5）重复（3）、（4）步骤将每一条微指令从E2PROM2816中读出。

微程序控制器组成实验报告

微程序控制器组成实验报告微程序控制器组成实验报告一、引言微程序控制器是计算机中的重要组成部分，它负责解析指令并控制计算机的各个部件进行相应操作。

本实验旨在通过实际操作，深入了解微程序控制器的组成和工作原理。

二、实验目的1. 理解微程序控制器的基本概念和工作原理；2. 掌握微程序控制器的组成结构；3. 实践使用微程序控制器进行指令解析和控制。

三、实验原理微程序控制器由控制存储器和控制逻辑组成。

控制存储器中存储了一系列微指令，每个微指令对应一条机器指令的执行步骤。

控制逻辑根据当前指令的操作码，从控制存储器中读取相应的微指令，并根据微指令的控制信号控制各个部件的操作。

四、实验步骤1. 搭建实验平台：将微程序控制器与计算机主板相连，并连接相应的输入输出设备；2. 下载微程序控制器的控制存储器：将预先编写好的微指令存储到控制存储器中；3. 编写控制逻辑：根据机器指令的操作码，编写相应的控制逻辑，实现指令的解析和控制；4. 运行实验：通过输入指令，观察微程序控制器的工作情况，验证控制逻辑的正确性。

五、实验结果与分析在实验中，我们成功搭建了微程序控制器的实验平台，并下载了相应的微指令。

通过输入不同的指令，我们观察到微程序控制器能够正确解析指令并控制计算机的各个部件进行相应操作。

这证明了我们编写的控制逻辑是正确的。

六、实验总结通过本次实验，我们深入了解了微程序控制器的组成和工作原理。

微程序控制器通过控制存储器中的微指令，实现了对机器指令的解析和控制。

掌握了微程序控制器的基本原理后，我们能够编写相应的控制逻辑，实现自定义的指令解析和控制功能。

七、实验心得本次实验让我对微程序控制器有了更深入的了解。

通过亲自搭建实验平台和编写控制逻辑，我深刻体会到微程序控制器在计算机中的重要作用。

同时，实验过程中也遇到了一些问题，但通过不断尝试和调试，最终解决了这些问题，提高了自己的实践能力。

八、展望微程序控制器作为计算机的核心组件之一，具有广泛的应用前景。

计算机组成原理实验报告-微程序控制器

0 1 0 0 0 0
01
0 0 0 0 0 0 0 1 1
1 1 0
1 1 0
1 1 0
0 0 0 0 1 0
02
0 0 0 0 0 0 0 0 1
1 0 0
0 0 0
0 0 1
0 0 1 0 0 0
03
0 0 0 0 0 0 0 0 1
1 1 0
0 0 0
0 0 0
0 0 0 1 0 0
04
0 0 0 0 0 0 0 0 1
0 0 1 1 1 1
17
0 0 0 0 0 0 0 0 1
0 1 0
0 0 0
0 0 0
0 1 0 1 0 1
20
0 0 0 0 0 0 0 1 1
1 1 0
1 1 0
1 1 0
0 1 0 0 1 0
21
0 0 0 0 0 0 0 1 1
1 1 0
1 1 0
1 1 0
0 1 0 1 0 0
22
0 0 0 0 0 0 0 0 1
（2）读微指令。
（3）产生微操作命令。
（4）形成下一条微指令地址。
（5）取下一条微指令。…………重复（1）~（4）过程，直到该机器指令送入IR为止。
2、执行阶段Βιβλιοθήκη （1）当指令存入IR后，由指令的OP部分送到微地址形成部件，形成该指令对应的微程序的首地址。
（2）读出微指令。
（3）产生微操作命令。
（4）形成下一条微指令地址。…………重复（1）~（4）过程，直到该机器指令执行完为止。
2、微指令寄存器：微指令寄存器（CMIR）存放由控制存储器读出的一条微指令信息
3、微地址寄存器（CMAR）：存放将要访问的下一条微指令的微地址。
